Инструкция к терморегулятору Eberle 525 22

1. Применение

1.1. Для регулировки температуры теплых полов.

2. Описание работы терморегулятора

Терморегулятор нагрева теплого пола состоит из двух частей:

2.1. Регулятор для задания требуемой температуры пола.

2.2. Датчик для выдачи информации о реальной температуре пола.

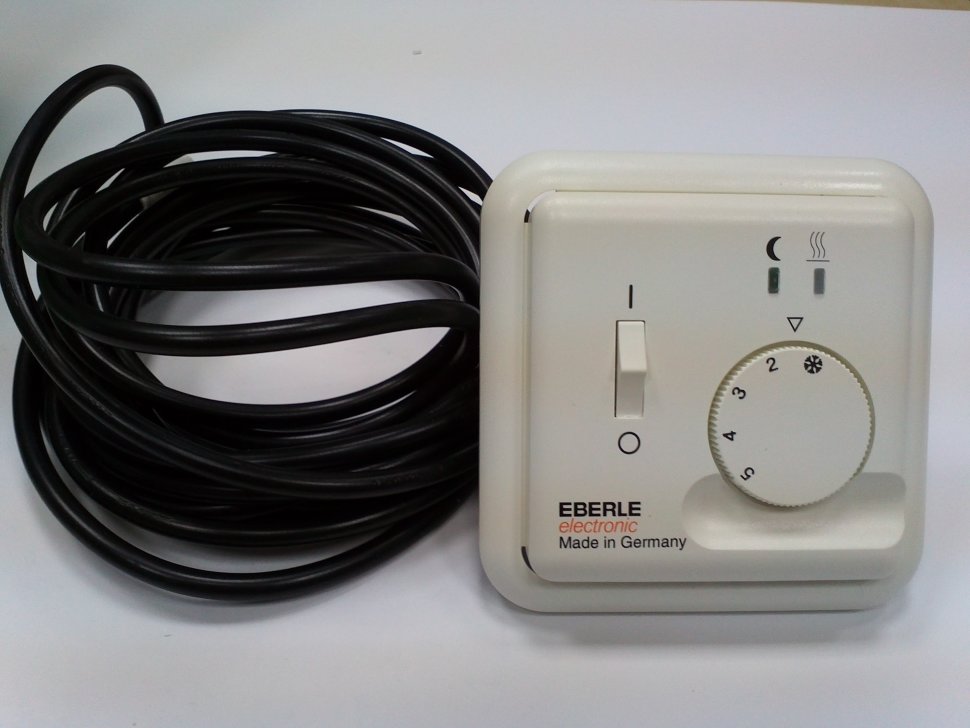

Регулятор

Необходимая температура пола может быть задана поворотным указателем. Диапазон шкалы регулятора *-5 соответствует диапазону температур 10 — 50 градусов С. Внимательно изучите инструкцию по установке Вашего теплого пола. Если заданная температура пола не достигнута, регулятор выдает сигнал на подачу тепла, и в этом состоянии светится красный индикатор, расположенный над поворотным указателем, указывая, когда нагревательная
система потребляет энергию.

Поворотный указатель может также использоваться для задания пределов изменения температуры (см. ниже в
разделе 8). Нагрев пола может включаться и выключаться вручную выключателем питания.

Кроме того внешним таймером может быть запрограммировано уменьшение температуры на заданный промежуток времени — например
ночью. Если в Вашей системе предусмотрен таймер, то с началом цикла работы с уменьшенной заданной температурой загорается зеленый индикатор, расположенный над поворотным указателем. Заданная температура уменьшается примерно на 5 градусов С.

Пример: Заданная дневная температура равна 30 град. Это значит, что если температура ночью упадет до 25 град., то нагрев пола не включится. Он включится только когда температура пола будет падать дальше.

Выносной датчик.

Датчик устанавливается в пол. Он следит за соответствием температуры пола заданной на терморегуляторе и  выдает сигнал о включении или выключении нагревательной системы.

3. Технические данные

3.1. Терморегулятор

Рабочее напряжение	230 В
Допустимое отклонение	195-253 В
Ток коммутации	10А
Диапазон регулировки температур	*…5 (10 — 50 °С )
Мощность коммутации	2,3 кВт
Выключатель	Включено/Выключено
Горение красного индикатора	Регулятор включен на обогрев
Горение зеленого индикатора	Включен режим снижение температуры
Контакт (реле)	Размыкание при срабатывании (при нагреве)
Режим снижение температуры	Около 5 градю К
Дифференциал срабатывания гистерезис	Около 1 град. К
Класс защиты согласно DIN VDE 0470 T 1	IP 30
Окружающая температура места установки регулятора	40 °С
Температура хранения	-25 — 70 °С

3.2. Термодатчик

Тип элемента	NTC
Провод термодатчика	PVC, 2×0,50 мм2, 4 м
Класс защиты согласно DIN VDE 0470 T 1	IP 68
Окружающая температура	-25 — 70 °С

Характеристика термодатчика

Измерительный прибор с R вн > 1 МОм

Т (град. С)	R (Оm)	Т (град. С)	R (Оm)
5	85,279	30	26,291
10	66,785	35	21,137
15	52,330	40	17,095
20	41,272	45	13,846
25	33,000	50	11,277

Величина сопротивления должна измеряться только при отключенном термодатчике.

5. Монтаж

5.1. Регулятор

На стандартный подрозетник диаметром 55 мм.

Примечание! Прибор должен всегда устанавливаться вместе с
настенной рамкой.

5.1.1. Чтобы снять защитный корпус: — вытащите поворотный регулятор — открутите винт на корпусе — снимите корпус.

5.1.2. Электрические соединения:

В соответствии с принципиальной схемой; в случае применения жестких жил или опаяннных концов сечением 1 — 2,5 мм2 нет необходимости в применении наконечников. Наконечники могут быть напрессованы на нежесткие многожильные провода. При применении соответствующих мер может быть применен класс защиты 2.

5.1.3. Установите и закрепите регулятор на установленном в стене впотай подрозетнике

5.1.4. Поставьте на место корпус регулятора и убедитесь, что он встал на место за
счет защелок слева и внизу

5.1.5. Выполните пункт 3.1.1, но в обратном порядке.

5.2. Выносной датчик

Термодатчик должен быть установлен в защитной трубке для предохранения от влаги и легкой замены в случае ремонта. Разделка концов провода термодатчика должна быть выполнена в соответствии с рисунком.

6. Информация для монтажника

6.1. Выключатель, имеющийся на регуляторе отключает только один полюс сетевого напряжения и прерывает цепь нагревателя пола.

6.2. При работе с проводкой цепей нагрузки сетевое напряжение должно быть отсоединено от системы. (например, вынуты предохранители).

6.3. При обрыве цепи датчика контакт выходного реле замкнут, при коротком замыкании
в цепи датчика контакт выходного реле разомкнут.

ВНИМАНИЕ! При выходе из строя регулятора сетевое напряжение может оказаться на проводе термодатчика.

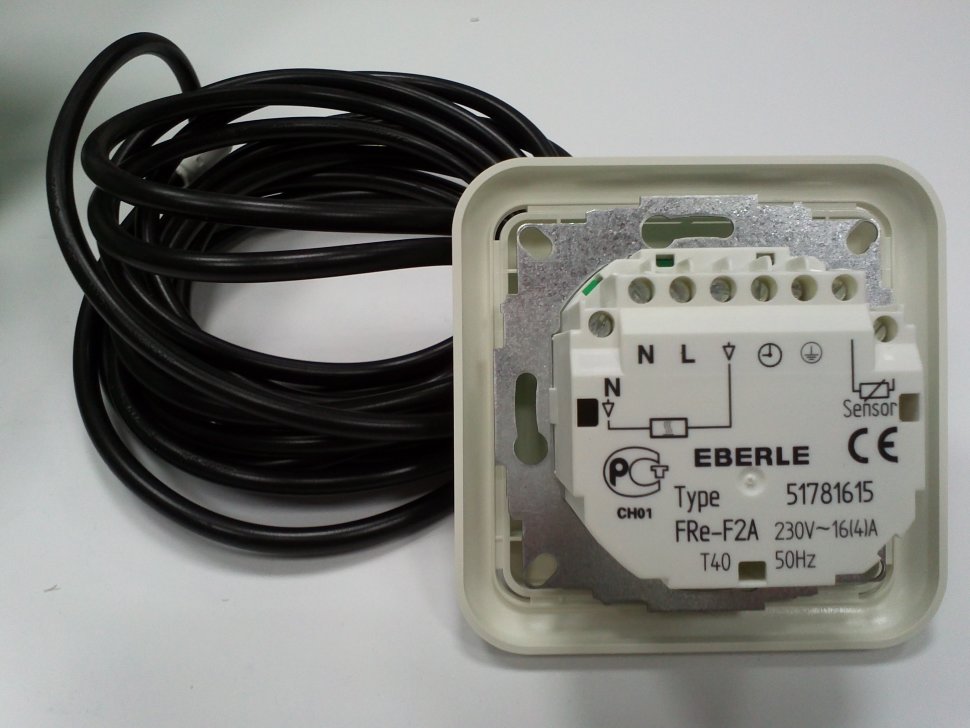

7. Подключение

Выполните подключение в соответствии с принципиальной схемой, приведенной в фирменной инструкции и на обратной стороне крышке терморегулятора.

8. Ограничение диапазона срабатывания.

Изготовителем установлен максимальный диапазон температур срабатывания
терморегулятора между отметками 1 и 6.

На обратной стороне поворотного указателя имеются два ограничителя с пределами от 5 до 30 градусов С. Есть возможность уменьшить пределы задаваемой температуры между отметками.

9. Процедура изменения пределов задаваемой температуры

9.1. Выберите нужные Вам пределы задания температуры, например, верхний – 5, нижний — 3

9.2. Прежде всего установите поворотный указатель примерно в середине нужного диапазона, например 4 в данном случае.

9.3. Выньте поворотный указатель

9.4. Вставьте кончик стержня шариковой ручки в отверстие на кольце установки максимума (25 град. С), поворачивая кольцо против часовой стрелки напротив внешних цифр на шкале.

9. 5. Вставьте кончик стержня шариковой ручки в отверстие на кольце установки минимума (15 град. С), поворачивая кольцо по часовой стрелки напротив внутренних цифр на шкале.

9.6. Поставьте на место поворотный указатель. Указатель теперь будет находиться примерно в  центре уменьшенного диапазона задаваемых температур.

В каталог терморегуляторов…



Механический терморегулятор (термостат) EBERLE RTR – E3563

Коммутируемая
Мощность
3000 ВА

Ток

16 А

Напряжение
сети
220 В

Температурный
диапазон
5-30 градусов

Тип датчика

&nbsp
внутренний

Высота
установки
~ 1,5 м

Размер
регулятора
75x75x25,5 мм

Рейтинг товара

        Немецкая компания Eberle – крупнейшее европейское подразделение компании Schneider Electric, которое уже более 80 лет специализируется на производстве терморегуляторов для систем отопления и охлаждения. Завод компании расположен в городе Нюрнберг, Германия.

       Отличительной особенностью терморегуляторов Eberle серии RTR является надежность и простота подключения.

       Эти терморегуляторы используются для подключения любых электрообогревателей. Особенно часто используют при подключении к потолочным инфракрасным обогревателям.

       Одной из самых популярных моделей терморегуляторов является Eberle RTR – E3563. Отличительной особенностью этого терморегулятора является наличие кнопки «вкл/выкл». Это позволяет полностью включать или выключать обогреватель, не устанавливая для этого дополнительный выключатель.
       Так как этот терморегулятор является механическим, он отлично подходит для электросетей с большими перепадами напряжения, в особенности на дачах. Плюс механики ещё в том, что Eberle RTR – E3563 можно использовать при больших отрицательных температурах.
       Также плюсом является то, что терморегулятор Eberle RTR – E3563 выполнен в корпусе накладного типа, что удобно при монтаже в деревянном доме.
       Механический терморегулятор (термостат) Eberle RTR – E3563

производится в Германии, что подтверждается сертификатом. В нашем магазине вы можете купить терморегулятор Eberle по выгодным ценам.

Потребительские свойства терморегулятора Eberle RTR-E3563

• Автоматически поддерживает установленную температуру
• Имеет встроенный датчик температуры воздуха
• Накладной монтаж на стену
• Кнопка «вкл/выкл»
• Высокое качество исполнения, надежность

Комплектация терморегулятора Eberle RTR-E3563

• Терморегулятор
• Инструкция

Достоинства и недостатки терморегулятора Eberle RTR-E3563

Достоинства:
• Классический, проверенный десятилетиями терморегулятор.
• Высочайшая надежность.
• Работа при любых температурах и высокой влажности.

• Наличие отдельной кнопки выключения.
Недостатки:
• Отсутствие каких-либо настроек и дополнительных функций.
• Отсутствие светового идикатора.

Фотографии терморегулятора Eberle RTR-E3563

Упаковка терморегулятора Eberle RTR – E3563.

Комплектация терморегулятора Eberle RTR – E3563

Подключение терморегулятора Eberle RTR – E3563

Eberle RTR – E3563 в разобранном виде

Схемы подключения терморегулятора Eberle RTR-E3563 (скачать)

Инструкция и сертификат к терморегулятору Eberle RTR-E3563

Часто задаваемые вопросы (FAQ)

Что такое терморегулятор и для чего он нужен?
Терморегулятор это устройство, с помощью которого можно задавать необходимую температуру в помещении. В терморегулятор встроен датчик температуры воздуха. То есть когда достигается заданная температура, терморегулятор отключает прибор, а когда температура падает, то включает. Это позволяет поддерживать комфортную температуру автоматически.

Чем терморегулятор Eberle RTR – E3563 отличается от терморегулятора Eberle RTR – E3563?
Подключение и характеристики у этих терморегулятор абсолютно одинаковые, единственное отличие — это внешний вид.

Как разбирается терморегулятор Eberle RTR – E3563?
Разборка очень простая. Отверткой или ногтем подцепляется температурное колесико. Отсоединяете его, и под ним будет винт. Откручиваете его и открываете крышку.

Где и как устанавливается терморегулятор Eberle RTR – E3563?
Терморегулятор Eberle RTR – E3563 устанавливается на стене, на высоте 1,2 – 1,5 метра от уровня пола. Терморегулятор является накладным, поэтому к стене он прикручивается простыми саморезами. Устанавливать терморегулятор нужно в месте, где нет сквозняков и прямого попадания солнечного света. Это нужно для корректной работы датчика температуры, установленного в терморегуляторе.

Как подключить обогреватель к терморегулятору?
Для подключения терморегулятора необходимы минимальные знания в электрике. Терморегулятор Eberle подключается по схеме, которая идет в инструкции к обогревателю или к терморегулятору. Подключается обогреватель в разрыв фазы (подобно обычному выключателю). То есть провод идет от обогревателя в терморегулятор, а из терморегулятора уже в сеть.

Сколько обогревателей можно подключить к терморегулятору Eberle RTR – E3563?
У терморегулятора Eberle RTR-E3563 максимально допустимый ток 16 А. Это значит, что он выдерживает суммарную мощность, подключаемую к терморегулятору, 3500 Вт. Например, у вас в помещении 3 обогревателя по 1000 Вт, значит, вам понадобится 1 терморегулятор Eberle RTR-E3563.

Температура в моей комнате не соответствует температуре, установленной на терморегуляторе. Почему?
Это может происходить по разным причинам.
Если температура в комнате значительно ниже установленной после долгого времени работы обогревателей, то это может означать, что Вам не хватает мощности установленных обогревателей. Требуется поменять обогреватель на более мощный или добавить еще один обогреватель.
Другая причина такого расхождения температуры может заключаться в том, что на терморегулятор попадают прямые солнечные лучи или потоки теплого воздуха. Температура внутри терморегулятора оказывается выше температуры воздуха в помещении, что приводит к некорректной работе.
Если температура в помещении оказывается больше, чем установленная, то причиной могут быть сквозняки в зоне установки терморегулятора, либо холодная, промерзаемая стена, на которой он установлен.
Также не следует устанавливать терморегулятор под углом влево или вправо. Вентиляционные отверстия должны быть строго снизу и сверху и не должны ничем закрываться. В противном случае могут возникнуть погрешности установленной температуры как большую, так и меньшую сторону.

Я хочу поставить обогреватели на балконе, а температуру на балконе регулировать из комнаты. Как это сделать?
Для решения такой задачи следует использовать терморегулятор с выносным датчиком температуры. У Eberle RTR — E3563 датчик температуры встроен и поэтому эта модель терморегулятора обязательно устанавливается в том помещении, где требуется регулировать температуру.

Если терморегулятор Eberle RTR – E3563 подключается просто в разрыв фазы, то зачем на его клемнике есть еще 2 клеммы с маркировкой «N»?
Клеммы «N» нужны для удобства подключения. Их использовать не обязательно. Внутри платы они напрямую соединены между собой.

У меня обогреватели находятся в разных комнатах, можно ли их подключить на один терморегулятор Eberle RTR – E3563?
Технически препятствий к такому подключению нет, но так как датчик температуры установлен внутри терморегулятора, то корректно будет регулироваться только в комнате, где установлен терморегулятор. В другой комнате может быть либо слишком холодно, либо слишком жарко.

Если у меня большое помещение, и я хочу подключить обогреватели на один терморегулятор Eberle RTR – E3563, а суммарный ток обогревателей больше 16А, что делать?
Если суммарный ток обогревателей больше чем 16А, то необходимо использовать магнитный пускатель (контактор). Подбирается магнитный пускатель исходя из мощностей всех обогревателей, которые вы хотите подключить.

Что такое магнитный пускатель и как он подключается?
Электромагнитным пускателем называют реле (контактор), который рассчитан на управление большими токами. Подключение идет от обогревателя к магнитному пускателю, а от пускателя к терморегулятору. Подключать необходимо по схеме, которая идет в инструкции к обогревателю.

Издает ли терморегулятор при работе какие-либо звуки?
При достижении заданной температуры, у терморегулятора Eberle RTR – E3563 раздается характерный негромкий щелчок, что свидетельствует о включении или выключении терморегулятора.

Где производится терморегулятор Eberle RTR – E3563?
Производится терморегулятор в Германии, что подтверждается сертификатами.
