Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25^oC или даже выше, а в общих +20 ^oC или максимум +22 ^oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т. д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

• контроля температуры теплого пола;
• контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание

1. Как регулируется температура водяной системы подогрева пола
2. Что могут контролировать терморегуляторы
3. Виды и краткие характеристики терморегуляторов
4. Как работают терморегуляторы
5. Советы по выбору терморегуляторов
6. По каким критериям подбирать устройства?
7. Как пользоваться механическим терморегулятором
8. Видео – Терморегулятор для водяного пола

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогреваДля регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

• температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
• температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
• комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной – распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы. Терморегулятор для теплого пола механический

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

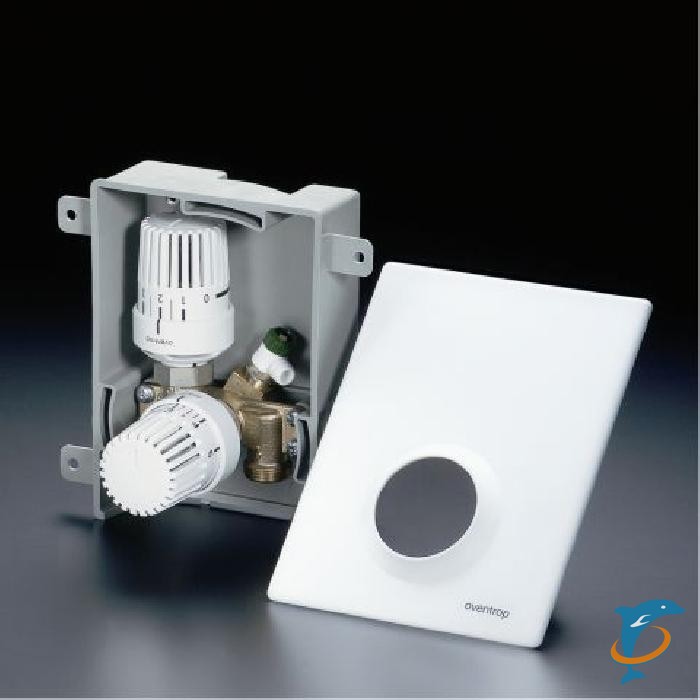

   Механические терморегуляторы с выносным датчиком температуры

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

   Механический терморегулятор
2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене. Сенсорный тип терморегулятора
3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола. Электронные терморегуляторы теплого пола
4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток. Беспроводной программируемый терморегулятор

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Терморегулятор для теплого пола программируемый

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторыКакая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервоприводСервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Теплая зона

Теплая зона

БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить цену

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Предыдущий Следующий

Выбор правильного котла и средств управления имеет решающее значение, поскольку они компоненты будут напрямую влиять на эксплуатационные расходы и эффективность водяного теплого пола система отопления. Наша работа в Warmzone ^® заключается в том, чтобы понять требования вашего проекта и цели, а затем разработайте лучшую систему, используя продукты, которые наилучшим образом удовлетворяют ваши потребности. Потому что наших прямых отношений с нашими клиентами и производителями, вы всегда получите честные рекомендации в сочетании с лучшими ценами и выбором в отрасли.

Чтобы узнать больше о котлах и элементах управления, используемых для водяных радиаторов. системы отопления, позвоните в Warmzone и поговорите со специалистом уже сегодня по телефону 888-488-9276 .

---

Водяные системы напольного отопления Warmzone

Надежные решения водяного теплого пола

В Warmzone используются самые передовые и проверенные решения контроллеры для своих систем водяного подогрева пола (и снеготаяния). ОЖ Электроникс и элементы управления tekmarNet® известны среди специалистов по строительству по всему миру, как с OJ, так и с tekmarNet считается золотым стандартом производителей водяных систем лучистого отопления. контроллеры. Дизайнеры Warmzone разработают вашу систему по индивидуальному заказу, используя лучшие элементы управления и компонентов для ваших конкретных нужд. Мы работаем с лучшими инженерами гидротехнических систем в промышленности, и будет тесно сотрудничать с вами на протяжении всего процесса установки и предоставлять техническая поддержка для ваших установщиков, если они нуждаются.

Как работает водяная система лучистого отопления?

Расширенные средства управления Warmzone координируют все устройства в вашей системе водяного теплого пола, чтобы обеспечить уровень энергосбережения, комфорта и удобство невозможно с автономными элементами управления. У вас также есть возможность запрограммировать система подогрева пола, чтобы вы могли эффективно обогревать свой дом в соответствии с вашим графиком.

Водяные термостаты напольного отопления и электропроводка	Водяной нагрев — управление котлом	Контроллеры зоны нагрева Hydronic

Отличительные особенности

Группы охлаждения обеспечивают блокировку нагрева/охлаждения между термостаты.

Наружный датчик позволяет системе управления предусмотреть потребность здания в отоплении.

Термостаты обмениваются данными с системой управления домом для повышения комфорта за счет обратной связи в помещении.

Выполняется настройка каждого термостата в одно касание возможно с помощью пользовательского переключателя.

Простые графики могут быть введены в единый таймер и используется всей системой.

Есть несколько вариантов обогрева Ваш дом с системой водяного теплого пола. Проектировщики теплых зон и инженеры гидротехнических систем работать в тесном контакте, чтобы создать идеальное решение для отопления вашего дома или бизнеса. Консультироваться с одним из наших экспертов по подогреву пола, позвоните в Warmzone сегодня, в 888-488-9276 .

В дополнение к опыту и обширным выбор индивидуальных систем и компонентов напольного отопления, мы предлагаем непревзойденную поддержку клиентов Сервисы. Эти ведущие в отрасли услуги включают в себя бесплатное обучение установке, техническая поддержка для установщиков во время установки, и профессиональный системный дизайн и инжиниринг. Мы поддерживаем наших клиентов на протяжении всего процесса установки процесс и предлагаем наш многолетний опыт, чтобы помочь гарантировать, что система установлена правильно и клиент доволен. Если вы хотите узнать больше о наших возможностях проектирования и услугах поддержки обращайтесь по телефону 888-488-9276 сегодня.

---

Гидравлическое руководство по системам Hydronic Иллюстрация зонирования Hydronic Чертеж управления котлами Hydronic Чертеж термостатов и проводки Hydronic Брошюра о продуктах и ​​услугах Warmzone

Дополнительные документы и информация по напольному отоплению

---

Ссылки на страницу дополнительной гидравлической системы:

Детали гидравлической системы отопления

Преимущества гидравлической системы Гидравлический против электрического



СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ И Премиум-услуги

ПОЛУЧАТЬ ЕЖЕМЕСЯЧНЫЕ НОВОСТИ

519 — Tekmar

Быстрый поиск продукта

Быстрые связи:

Селектор управления

Tekmar Home

. Технология широтной модуляции (ШИМ). Простые кнопки вверх и вниз и дисплей с крупным шрифтом делают этот термостат удобным для чтения и использования. Датчик плиты 079включен для измерения температуры пола, чтобы защитить пол от перегрева и повысить комфорт. Этот простой в установке термостат является прямой заменой термостата tekmar 509. Доступна дополнительная переходная пластина 012, которая позволяет установить термостат на одинарную распределительную коробку.

Характеристики

• Цикл автоматического нагрева
• Подсветка
• Теплый пол
• Широтно-импульсная модуляция
• Защита от замерзания
• Включает датчик плиты 079
• Контроль температуры пола и воздуха
• Индикатор наружной температуры и температуры пола

Технические характеристики
Разрешения агентства	Соответствует классу B: ICES и FCC, часть 15
Окружающие условия	Только для использования в помещении, от 32 до 122 градусов по Фаренгейту (от 0 до 50 градусов по Цельсию), относительная влажность не более 90 процентов без конденсации
Тип управления	Микропроцессорное управление, это не предохранительное (предельное) управление
Размеры	3-11/16″ В x 3″ Ш x 15/16″ Г (94 x 76 x 24 мм)
Материал корпуса	Белый ПВХ-пластик
Корпус Рейтинг NEMA	НЭМА 1
Блок питания	10–30 В (перем. /пост.), 50/60 Гц, 1,8 ВА в режиме ожидания, 56 ВА макс. при полной нагрузке, класс 2
Реле	30 В (перем./пост.) 2 А, цепи класса 2
Датчик	Термистор NTC, 10 кОм при 77°F (25°C плюс/минус 0,2°C) Бета = 3892
Зонирование — Термостат Тип	Радиационный термостат

• Литература

  • Брошюра — Зонирование с помощью сигнала RoomResponse
  • Брошюра — Термостаты, на которые вы полагаетесь, стали лучше (март 2013 г. — настоящее время)
  • Брошюра — Решения по зонированию (май 2017 г. — настоящее время)
  • Установка и эксплуатация — 519 (декабрь 2020 г. — настоящее время)
  • Быстрая настройка — 519 (июнь 2016 г.
