Практические советы по настройке систем напольного отопления

Техподдержка
Статьи
Практические советы по настройке систем напольного отопления

#теплый пол #встроенный обогрев #проектирование #монтаж #наладка

Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (

рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.

Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (рис. 4).

Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (

рис. 5).

После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.

Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

по температуре воды в обратном трубопроводе;
по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности.

А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д. В.

Распечатать статью:
Практические советы по настройке систем напольного отопления

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Настройка «теплого пола»: практические методы

Головна > Статті > Практикум > Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

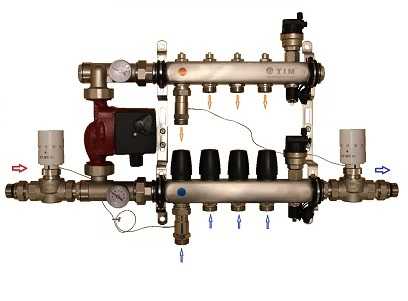

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

выбирается самая длинная петля. Запорный кран выкручивается на максимум;
потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

- температура воды в «обратке»;
- температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 27 156

Вас може зацікавити:

Водяной теплый пол

Коллектор для теплого водяного пола

Системы отопления

Вам також може сподобатися

Як очистити трубки та панелі сонячних колекторів

ViCare – регулювання температури повітря окремих приміщень

Інструкції для встановлення деяких змішувачів GROHE

Як захистити котел на стадії запуску?

Radiant Floor Plumbing Setup — Clever Moderns

Этот пост содержит партнерские ссылки, что означает, что я получаю комиссию (без каких-либо дополнительных затрат для вас), если вы решите совершить покупку по моим ссылкам. Я делюсь партнерскими ссылками только на вещи, которые: а) мы действительно использовали (или сопоставимые предметы, если исходный предмет больше недоступен), б) которые я буду использовать снова, и в) которые, по моему мнению, принесут пользу вашей сборке. Смотрите мое раскрытие для получения дополнительной информации.

Отопление домика Quonset с подогревом полов

Теплый пол станет одним из удобств, которые мы встроим в дом, и мы очень рады этому. Каждый раз, когда у вас есть открытое, высокое пространство в доме, наиболее эффективным способом его обогрева является тепловое излучение в полу, что делает его отличным решением для обогрева дома в хижине Quonset. Выдувание горячего воздуха в большом высоком помещении супер неэффективно, я уверен, вы можете себе это представить — тепло просто поднимается к потолку.

С другой стороны, мягкий подогрев снизу не только более эффективен, но и в целом обеспечивает более высокий уровень комфорта. Теплые ноги приводят к общему большему ощущению тепла во всем теле, а лучистое тепло менее склонно к ощущению сквозняка, как когда включается печь и начинает дуть воздух.

Этот пост в основном посвящен нашей системе рециркуляции воды по трубам в плите пола; более подробно о настройке труб и заливке плиты см. в этом посте. Кроме того, этот пост содержит партнерские ссылки, и вы можете узнать больше о нашей политике в отношении партнерских ссылок в наших Условиях использования.

Основы нашей системы

Вот схема нашей системы, за которой следует пошаговое объяснение с цифрами; под объяснением несколько крупных планов с разных ракурсов:

В здание поступает вода. Сразу за картинкой слева находится наш главный запорный клапан. См. также Деталь №1 ниже.
Манометры с обеих сторон фильтров. Заметное падение давления с одной стороны на другую будет признаком того, что пора менять фильтры.
Двойная фильтрующая система (это только корпуса – фильтрующие элементы в них еще не установлены).
Тройник, отходящий к коллектору, подающему холодную воду в дом; в левой части изображения находится запорный клапан (4а), позволяющий полностью перекрыть подачу холодной воды в ванную комнату и на кухню.
Наконечник для шланга, который при необходимости может служить дренажным отверстием.
Ингибитор накипи помогает продлить срок службы нашего безбакового водонагревателя.
Обратный клапан, он же обратный клапан (за ним проходит белая вертикальная линия №10, см. Деталь №2 ниже).
Двухконтурный коллектор: (8a) будет направлять горячую воду в ванную комнату и зону отдыха этажами выше, но этот трубопровод еще не установлен. (8b) будет местом возврата воды с верхних этажей.
Коллектор трехконтурный: (9а) направляет воду по оранжевой трубке в плиту перекрытия; (9b) это место, где вода возвращается снизу.
(8b) и (9b) соединяются вместе в (10), и вся холодная вода, возвращающаяся с пола (полов), направляется в водонагреватель.
Горячая вода, выходящая из водонагревателя, сразу же ответвляется и, проходя через запорный вентиль (11а), поступает в коллектор, питающий дом.
Это насос, который будет активирован, когда сработает термостат «воздух слишком холодный, подайте больше тепла». Когда насос работает, он забирает горячую воду из водонагревателя и перекачивает ее в пол через (8а) и (9).а).
Расширительный бак для сброса избыточного давления в системе, создаваемого водонагревателем.
Этот клапан в верхней части системы расположен так, чтобы задерживать воздух, который может накапливаться и вызывать проблемы в водонагревателе и неэффективность системы. Поместив ведро под открытым концом снизу, можно открыть клапан и выпустить воздух из системы. См. также Деталь №4 ниже.
Этот гаечный ключ помогает снять корпус фильтра для установки/замены фильтра.
Для дальнейшего удаления воздуха из системы сюда можно подсоединить короткий шланг, ведущий к небольшому насосу, погруженному в ведро. Когда ведро наполовину заполнено водой и помещено под открытый конец (14), насос может затем направить воду через напольную трубу, таким образом вытесняя воздух, когда открытый конец (14) сбрасывает воду (и любой падающий воздух). обратно в ведро.

Деталь №1: Водонагреватель на (10) (11) и ниже, магистраль (1) с запорным краном. Деталь 2: Обратный клапан (7) проходит перед возвратом холодной воды (10).
Вертикальная белая трубка справа — это открытый конец (14). Деталь № 3, показывающая коллекторы холодной и горячей воды, которые будут питать ванную комнату и кухню.
Запорные клапаны (4a) и (11a) в центре справа. Деталь №4: Лучший вид на удлинительную линию продувки (14) и ее клапан.

Надеюсь, все это имеет смысл и поможет вам понять нашу систему!

А летом?

Если вы задаетесь вопросом: «А как насчет летнего времени, когда вы хотите принять горячий душ, но не хотите подогревать пол?» Я приглашаю вас еще раз взглянуть на приведенную выше последовательность с этой точки зрения. Вот что будет:

Каждый раз, когда вы включаете кран, когда насос не работает, летом или зимой, горячая вода выходит из водонагревателя в точке (11) и сразу же поступает через клапан (11а) в дом. Пока насос не работает, эта нагретая вода не будет проходить через пол. Стандартный напор воды в системе будет просто подавать свежую холодную воду через пол к водонагревателю, а потом на кран или душ. Таким образом, даже летом вода в полу постоянно циркулирует по системе и не застаивается.

Но всякий раз, когда насос срабатывает, и только когда он качает , он будет тянуть воду прямо из водонагревателя и направлять ее в пол, а затем обратно через водонагреватель, повторяя по мере необходимости, до пола и, следовательно, воздух в помещении достаточно прогревается.

Несколько дополнительных советов

Некоторые вещи, которые могут оказаться полезными, но не упомянуты выше:

Если вы делали какие-либо сантехнические работы самостоятельно, вы, вероятно, использовали тонкую белую тефлоновую ленту для герметизации. резьбовые соединения. Эта синяя уплотнительная лента является гораздо лучшим выбором и тяжелее, чем хрупкая тонкая белая лента. Немного дороже, но с тех пор, как мы его обнаружили, он сэкономил нам массу времени и сил.
Трубка PEX: помните, что Wirsbo и PEX — это не одно и то же! Они очень похожи, но детали не взаимозаменяемы. Будьте осторожны, если вы торопитесь в хозяйственном магазине.
Наши коллекторы для напольных труб (элементы 8a/b и 9a/b) были куплены на Amazon, но те, которые мы получили, похоже, больше не доступны, и у нас нет хорошего предложения по ссылке на для тех, кто сейчас. Если нам станет известно о хорошем варианте коллекторов, мы обновим этот пост; тем временем я предлагаю запросить местную сантехнику.

И, наконец, если вы хотите увидеть, как мы устанавливали трубы перед заливкой плиты, вы можете вернуться к этому посту прошлой осени.

Как всегда жду ваши вопросы в комментариях. Спасибо за чтение!
