Автоматическая регулировка водяного теплого пола

Перейти к содержанию

Search for:

На чтение 1 мин Просмотров 26 Опубликовано Обновлено

Если регулировка тёплых полов производится  автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.

Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:

  1. Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
  2. С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.

Электронные регулирующие устройства стоят дорого, но с их помощью можно программировать нагрев пола, и настроить его для оптимальной и эффективной работы.

На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».

Автоматическая регулировка водяного теплого пола

Содержание

  • Укладка теплого водяного пола

    Водяной теплый пол должен качественно выполнять свои функции, поэтому перед его укладкой следует выполнить несколько подготовительный действий. Направлены они будут на предварительную подготовку чернового пола, который послужит основой для монтажа. Его поверхность тщательно очищают от мусора и пыли, исследуют на горизонтальность. Речь идет не о придании полу идеальной ровности, нужно просто убедиться в том, что […]

    Читать далее

  • Водяной теплый пол без стяжки

    Сегодня установка теплых полов становится обычным делом. Так как тепло распространяется снизу вверх, отпадает необходимость в установке каких-либо дополнительных отопительных приборов, в помещении создается теплая и комфортная атмосфера. В тех помещениях, где нет возможности залить бетонную стяжку, например, при обустройстве складов и чердачных помещений, устанавливают теплые полы без стяжки, которые относятся к системам теплого пола […]

    Читать далее

  • Готовый узел Valtec и его настройка

    Бесперебойную работу и долговечность, точность настройки и, в конечном счете, комфорт в доме обеспечат готовые смесительные узлы с насосом от фирмы Valtec. Они уже достаточно давно и заслужено пользуются популярностью, зарекомендовали себя с лучшей стороны. Компания выпускает готовые смесительные узлы для систем водяного теплого пола любого формата и производительности. Главное достоинство готовых решений – выверенные […]

    Читать далее

  • Насосно-смесительный узел для теплого пола

    Один из основных вопросов при организации теплого пола в доме, как включить низкотемпературный контур теплого пола в систему отопления, где теплоноситель может нагреваться вплоть до 110 градусов, при том что полы нельзя нагревать свыше 28(31)°С? Насосно-смесительный узел для теплого пола как раз и решает эту проблему, притом наиболее эффективным образом. Если просто и незатейливо поставить […]

    Читать далее

  • Установка теплого пола

    Наша компания ООО ДИЗАЙН ПРЕСТИЖ ☏ 8 (495) 744 67 74; ☏ 8 (495) 297 67 74 занимается установкой теплых водяных полов различными методами, и под любое покрытие. У нас работают опытные профессионалы, поэтому пользуясь нашими услугами, вы можете быть уверены в качестве и надежности работ. Теплый водяной пол представляет собой сеть мини-трубопроводов, уложенную между […]

    Читать далее

  • Нюансы обогрева полов с деревянной основой

    Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки. Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».  Деревянное основание позволит быстро закончить ремонтные работы, […]

    Читать далее

  • Теплый пол под ламинат на деревянный пол

    Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья. Предлагаем разобраться, возможно ли […]

    Читать далее

  • Автоматическая регулировка водяного теплого пола

    Если регулировка тёплых полов производится  автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней. Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам: Электронные […]

    Читать далее

  • Работа с расходомерами коллекторов теплого водяного пола

    Под балансировкой тёплого пола подразумевается определение норм для каждой петли. Ведь от размера ветки пола, чтобы в процессе прохождения по ней теплоноситель остывал согласно расчётного значения, количество воды требуется разное. Объём жидкости, которую пропускает через себя петля, является тепловой нагрузкой на неё. Не редко, рекомендуют определять расход теплоносителя, отталкиваясь от мощности насоса, то есть объём […]

    Читать далее

  • Температурный режим водяного теплого пола

    Принцип работы водяного тёплого пола отличен от функционирования других греющих приборов. Главное различие в уровне нагрева теплоносителя. В радиаторы подаётся вода, нагретая до 80 градусов, для контуров водяного пола максимум — 42 градуса. При такой температуре, прогрев напольного покрытия будет достигать 26 градусов. Есть два метода для регулировки температуры водяных тёплых полов: В обоих методах, […]

    Читать далее

  • Как провести опрессовку труб теплого пола

    Прежде чем использовать водяные тёплые полы, предварительно нужно произвести проверку на работоспособность и наличие протечек, провести так называемую опрессовку. В данной статье мы расскажем о видах и способах опрессовки тёплых полов, так же вы узнаете, как ее можно сделать своими руками. Кроме того, рассмотрим все виды компрессоров предназначенных для этого, выявим их плюсы и минусы. […]

    Читать далее

  • Гидравлическое выравнивание системы водяного теплого пола

    Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно. При наличии сервоприводов на коллекторе, расход воды […]

    Читать далее

  • Ручное выравнивание температуры водяного теплого пола

    Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку. К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос. Прежде, чем […]

    Читать далее

  • Оптимальные температурные параметры

    Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся: Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире […]

    Читать далее

  • Настройка и регулировка водяного теплого пола

    Сегодня, чтобы в холодный период сделать условия проживания в доме более комфортными, большинство владельцев устанавливают водяные тёплые полы. Но даже при правильном проектировании и монтаже системы, не всегда, получается, достичь комфортный микроклимат в квартире. Причина кроется в некорректной регулировке системы отопления. Поэтому, важно понимать — как правильно настроить водяной тёплый пол.

    Читать далее

  • Распространенные варианты отопления дома

    Для комфортабельного проживания в частном доме или на даче желательно продумать и установить систему отопления. Они бывают разные, но по строению все схожи. Непременно есть котёл и комплекс труб с отопительными приборами. Виды отопления Распространены такие варианты отопления дома: Вид топлива Энергоносителями для систем отопления являются: Монтаж системы отопления Оптимальный монтаж отопления – это не […]

    Читать далее

  • Преимущество тёплых полов

    Технология отопления дома утепленным полом известна человечеству еще с древних времен. С годами данная система совершенствуется, становится все более эффективной и популярной среди людей. Преимущество тёплых полов Чем же таким выделяется данная система отопления от стандартных? В первую очередь — это равномерное распределение тепла по периметру вашего дома. Пожалуй, на этом можно было бы остановиться, […]

    Читать далее

  • Преимущества теплого водяного пола

    Обогреть помещение можно с меньшими затратами энергоносителей. Дело в том, что в отопительных радиаторах температура воды может достигать 90 градусов, в то время как в системе теплых полов достаточно температуры до 55 градусов. При правильной укладке теплого пола, в помещениях не будет перегретых или холодных участков. Качественно смонтированная система имеет срок службы до 50 лет. […]

    Читать далее

  • Выбор и монтаж насосно-смесительного узла водяного теплого пола

    Система теплого пола является низкотемпературной отопительной системой. Это значит, что по трубопроводам циркулирует теплоноситель с максимальной температурой в 55 градусов Цельсия. Температура в подающем трубопроводе котла достигает 80-85 градусов, следовательно, ее необходимо понизить. Именно для этого главным элементом в системе теплого пола является насосно-смесительный узел. Как следует из названия, это оборудование необходимо для смешения теплоносителя […]

    Читать далее

  • Отопление загородного дома без газа

    Даже в наше время не всегда можно подключиться к централизованной газовой магистрали. Это происходит по разным причинам, например, стоимость подключения или отсутствие централизованной подачи газа. В таком случае стает вопрос об отоплении дома альтернативными способами. При выборе котла нужно тщательно взвесить, какой именно вид топлива доступнее и выгоднее. Самые распространенные виды отопления загородного дома действуют […]

    Читать далее

  • Что может служить теплоносителем в системе теплых полов

    Наиболее часто применяемым теплоносителем для переноса тепла является вода. Она имеет хороший коэффициент теплопроводности и низкую стоимость. Отопление дома радиаторами Требуется установка котла Замена твердотопливного котла Автономная газификация Отопление для дома Применение такого теплоносителя имеет ряд достоинств: потерю теплоносителя очень легко восполнить; вода не токсична и безопасна для здоровья человека; применяется в любой системе теплых […]

    Читать далее

  • Испытание системы водяной теплый пол перед пуском в работу

    Перед тем как залить стяжку поверх труб теплого пола, необходимо проверить его целостность, а также герметичность соединений и удалить из системы воздух. Чтобы проверить плотность системы, трубы заполняют водой и поднимают давление. После систему оставляют под давлением примерно на сутки. Система считается герметичной если на трубах не выявлено запотеваний и капель воды. Пробное давление должно […]

    Читать далее

  • Процесс монтажа водяного теплого пола

    Укладка теплого пола состоит из нескольких последовательных этапов. В процессе монтажа главное придерживаться простых правил, для того на выходе получился хороший результат. Подготовка поверхности Это начальный этап, который предопределяет дальнейший процесс. Поверхность под теплый пол должна быть максимально чистой и ровной. Идеальным вариантом будет снятие старого покрытия или стяжки и выполнение новой, черновой стяжки. При […]

    Читать далее

  • Что кроме труб может понадобиться для монтажа теплого пола

    Приобретение труб, по которым будет циркулировать теплоноситель, это только начало дела. Для хорошей циркуляции воды диаметр труб должен быть 15-20 миллиметров. Иногда допускается применение труб диаметром 25 миллиметров. Укладка труб большего диаметра не целесообразна, так это влечет за собой увеличение толщины стяжки. Отопление дома радиаторами Требуется установка котла Замена твердотопливного котла Автономная газификация Отопление для […]

    Читать далее

  • Проектирование водяного теплого пола

    Для того, чтобы начать работу по монтажу нужно точно знать количество необходимых материалов и схему расположения трубопроводов по помещению. Для этого необходимо начертить точный план комнат в масштабе на миллиметровой бумаге. На плане должно быть видно расположение дверей и окон помещений. После можно приступать к нанесению планируемого расположения труб теплого пола. Отопление дома радиаторами Требуется […]

    Читать далее

  • Водяной теплый пол от газового котла

    При обустройстве в жилище теплого водяного пола в качестве источника тепла часто выбирают котел на газу. Это вполне оправданный выбор – КПД установки неизменно высок. Особенности теплого пола с газовым котлом Популярность газового оборудования при обеспечении отопления обуславливается массой достоинств. Водяной теплый пол от газового котла: Недостатки у системы имеются, но они характерны для всех […]

    Читать далее

  • Котел работает греет воду а батареи чуть теплые

    От работоспособности котла напрямую зависит эффективность всей системы отопления. Неисправности основного нагревательного оборудования негативно сказываются на КПД контура обогрева дома, приводят к перерасходу энергоносителя. Именно потому любым поломкам, даже самым несущественным, уделяют особое внимание. Вполне объяснимы переживания людей, если котел работает, а батареи – холодные. Ведь это не только снижает уровень комфорта в доме, но […]

    Читать далее

  • Водяное отопление дома радиаторами и теплыми полами

    Наша компания устанавливает котлы работающие на газовом, твердом или дизельном топливе, а также на электрические котлы: выбор зависит от доступности того или иного вида топлива, а также от потребностей потребителя тепла. В качестве носителя тепла могут выступать знакомые всем жидкости: вода, тосол, антифриз. Два последних заливают в систему, которую предполагают использовать по мере необходимости (тосол […]

    Читать далее

  • Автоматизация системы отопления

    Отопление: Искусственное нагревание помещения в холодный период года для компенсации тепловых потерь и поддержания нормируемой температуры со средней необеспеченностью 50 ч/год. Под системами внутреннего теплоснабжения здания следует понимать системы теплоснабжения отопления, водонагревателей, системы горячего водоснабжения, воздухонагревателей приточных установок, кондиционеров, воздушно-отопительных агрегатов, воздушно-тепловых завес и др. (СП 60.13330.2012). Основной задачей системы отопления является создание комфортных условий […]

    Читать далее

  • Лучшее отопление дома

    Насущным вопросом для владельцев загородных строений, дач, является вопрос лучшего отопления для частного дома. Зачастую тяжело определиться с вариантом отопления: электрическое, газовое, водяное, воздушное. Связано это с коэффициентом полезного действия, а также с тем, что более экономично и целесообразно устанавливать. Так же часто волнует вопрос какие приборы отопления выбрать: радиаторы, конвекторы, теплые полы или что-либо […]

    Читать далее

Источник

Отопление Отопление дома

Оцените автора

( Пока оценок нет )

ПАРТНЕРСКИЕ САЙТЫ

Холдинг «СпецСтройАльянс» — boiling-house.ru, Дизельное отопление — deizelnoe.otopleny.resant.ru, Строительство домов — house.ru.net, Выбор труб — kakie.trubi.vibrat.dlya.otopleniya.vodoprovoda.resant.ru, Котельная дома — kotelnaya.resant.ru, Монтаж отопления — montachotopleniya.resant.ru, Отопление дровяным котлом дачного дома — otoplenie.drovyanim.kotlom.doma.na.dache.resant.ru, Монтаж систем отопления для частных домов и предприятий — otopleniye.resant.ru, Ремонт загородного дома под ключ — remont-doma.resant.ru, Ремонт труб — remonttrub.resant. ru, Отопление и газоснабжение — resant.ru/GasHolder/, Трубы флексален — resant.ru/SALE/flexalen/, Форум отопление водоснабжение — resant.ru/forum, Качественное и быстрое строительство домов и бани — resant.ru/house.ru, Каталог товаров для отопления водоснабжения — resant.ru/katalog/, Современная котельная — resant.ru/kotelnaya/blog/, Ремонт труб отопления водоснабжения котельной — resant.ru/remonttrub/, Интернет магазин: отопления водоснабжения — shop-internet.moscow, Строительство домов отопления водоснабжения фундаментов бани — stroitelstvo.domov.resant.ru, Отделочные работы — отделочные-работы.resant.ru, Погреб на даче — погреб-на-даче.resant.ru, Ремонт квартир загородных домов под ключ — ремонт-квартир.resant.ru, Автономное водоснабжение дома. Монтаж, проект, ремонт, замена. — автономное-водоснабжение.рф, Академия строительства: ремонт домов, монтаж отопления, установка водоснабжения. — академия-строительства.москва, Водоснабжение частное — водоснабжение-частное.рф, Газовое отопление дома — газовое-отопление-дома.рф, Отопление дачи: автономное, дровяное, газовое, без газа, под ключ — котельная-дачи.рф, Котельные, топочные, бойлерная: монтаж, ремонт, проект, обслуживание, замена — котельная-дома.рф, МегаПортал услуг и поставщиков — мегапортал.москва, Московская областная судебная экспертиза — московская-областная-судебная-экспертиза.рф, Управление судебной экспертизы по Краснодарскому краю — expertiza.krasnodar.su, Московская судебная экспертиза — московская-судебная-экспертиза.рф, Обслуживание ремонт отопления — обслуживание-отопления.рф, Автономное отопление. Монтаж, проект, замена, установка. — отопление-автономное.рф, Отопление бани, автономное, частное, монтаж отопления, установка водоснабжения — отопление-бани.рф, ОТОПЛЕНИЕ ВОДА, отопление водоснабжение монтаж установка — отопление-вода.рф, Водяное отопление дома: монтаж, замена, ремонт — отопление-водяное.рф, Автономное отопление гаража — отопление-гаража.рф, Отопление дома, обогрев и тепло — отопление-дом.рф, Отопление котельная дом: монтаж, проектирование, ремонт, замена, сервис — отопление-котельная-дом.рф, Отопление коттеджей. Монтаж, проект, ремонт, сервис. — отопление-коттеджа.рф, Системы отопления — отопление.net, Бурение скважин — скважина77.рф, Инженерные коммуникации — спецстройальянс.рф, Коллегия судебных экспертов — судебная-экспертиза-москва.рф, Московская судебная экспертиза — судебная-экспертиза.москва, Частная бригада Сергея Васильевича — частная-бригада. рус, Частное отопление дома, монтаж, установка — частное-отопление.рф, Экспертиза строительства: отопление, водоснабжение — экспертиза-строительства.рф, Юридическое агентство Чертов и Партнеры — юридическое-агентство.рф, Строительство и ремонт — rapidly.ru, Электрическое отопление дома — electricity.msk.ru, MSK company — mos.msk.ru, Яндекс доска — yandexboard.ru, РЭУ по СЗАО г. Москвы — szao.mos.msk.ru

Настройка и регулировка водяного тёплого пола — ВикиСтрой

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

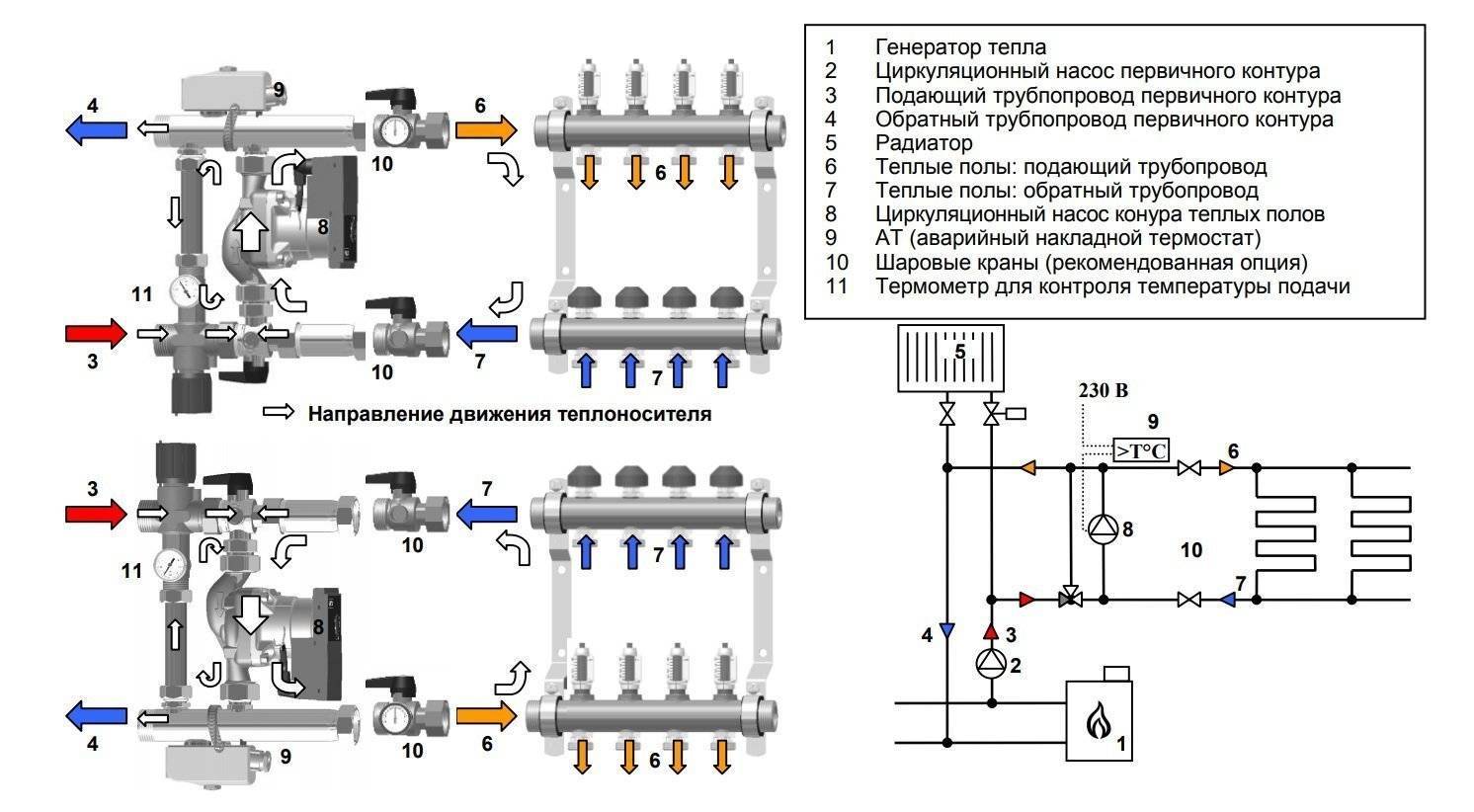

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  • Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  • Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  • Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  • Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  • Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

    • Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

    Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

    Температурный режим

    Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

    Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха.

    При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

    Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

    В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

    Правила заправки системы

    Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

    Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

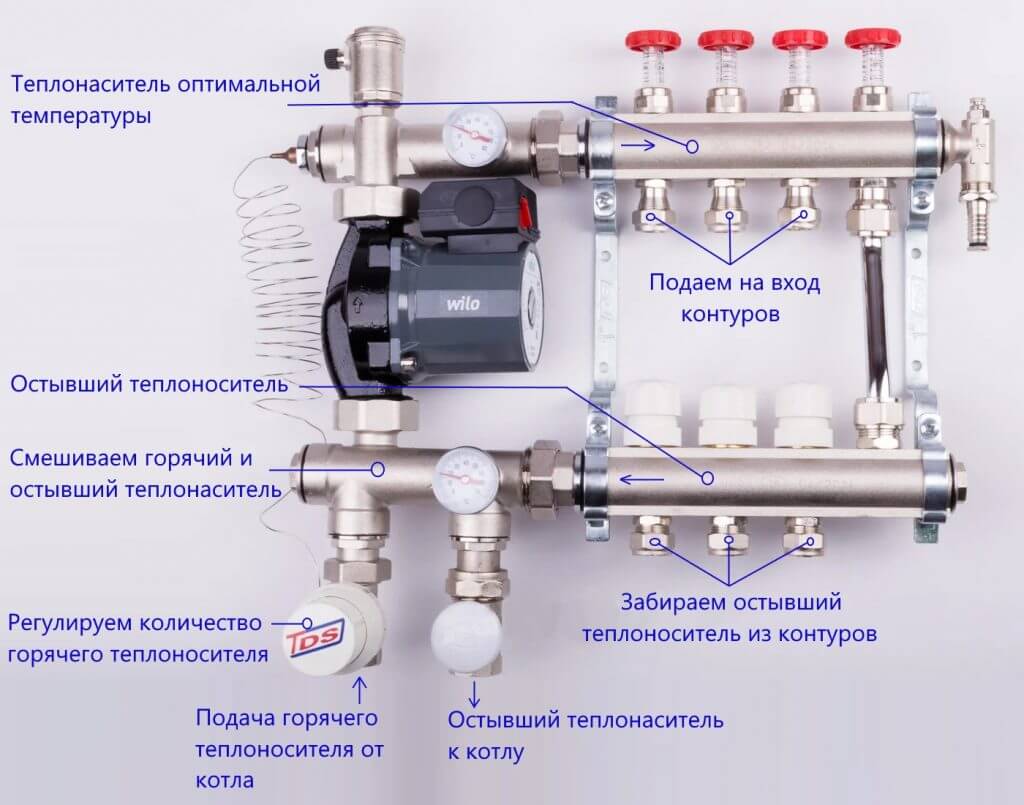

    Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

    Работа с расходомерами коллекторов

    Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике.

    В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

    Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

    Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

    Автоматическое и ручное выравнивание температуры

    При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

    Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

    Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.

    рмнт.ру
