Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков.

Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

  1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
  2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
  3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

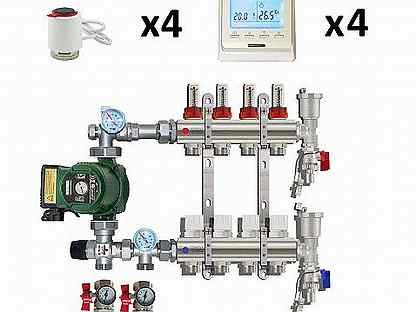

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

  • выбирается самая длинная петля. Запорный кран выкручивается на максимум;
  • потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

    • температура воды в «обратке»;
    • температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 12 371
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

Регулятор температуры для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Регулятор температуры для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Регулировка температуры водяного теплого пола. Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления.

И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола.

При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках.

Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями.

Об этих нормах уже упоминалось здесь, однако, напомним кратко:

  • оптимальной считается температура поверхности пола 280С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-260С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 320С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

  • температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
  • коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях.

Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах.

Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Терморегулятор для теплого пола. Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

  • Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
  • Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
  • Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
  • Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Термоклапан для водяного теплого пола. Виды терморегуляторов

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

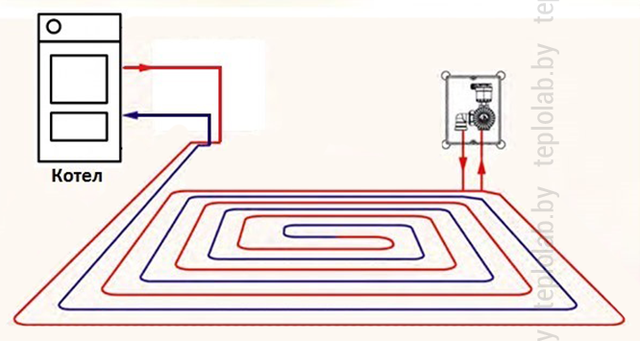

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Температура теплого пола. Стандарты температуры для теплого пола

СНиПом определен строжайший регламент по вопросу оптимальной температуры для теплого пола. В нем указано, что максимальный и минимальный температурный режим должен варьироваться в пределах 26 – 35 градусов тепла.

Минимальное значение рекомендуется поддерживать в том случае, когда в помещении люди находятся постоянно.

Если посещаемость редкая, то температуру следует приблизить к отметке в 31 градус.

Данный показатель, как правило, устанавливается в ванной комнате, санитарных узлах, бассейнах, где наши ноги больше всего нуждаются в комфорте.

Основное ограничение состоит в том, что по осям нагрева температура не должна превысить допустимый предел, так как повышенный режим станет причиной для перегрева отопительной системы и напольных покрытий.

К примеру, паркетная поверхность должна прогреваться до 27 градусов. Связано это ограничение с особенностями материала и его температурными свойствами – чрезмерный перегрев повлечет за собой деформирование.

Итак, какая температура теплого пола должна быть? Оптимальное решение – режим в 22 – 24 градуса. Этого вполне достаточно, чтобы ноги находились в тепле, а воздушные потоки в комнате прогревались равномерно.

Отличием от классической батареи будет то, что максимальная температура воздуха поддерживается по всему участку.

В практическом применении систем теплого пола доведение теплоносителя до максимальной температуры в 30 градусов – явление редкое.

Оптимальная температура теплого пола 22-24 градуса

Обычно все параметры определяются на стадии проектирования обогреваемой поверхности.

Прежде, чем смонтировать водяную или электрическую систему отопления, необходимо учесть все задачи и показатели тепловых потерь в комнате.

Перегрев водяного теплого пола. Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод.

Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры.

Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами.

Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола.

Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой.

В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Регулировка температуры теплого водяного пола

Сегодня все чаще в качестве отопления частного дома стала использоваться технология – теплые полы. Это та система, которая позволяет достигать необходимого комфорта внутри помещения в отопительный период. Однако ни для кого не секрет, что для ее корректной работы необходимо правильно все продумать на этапе монтажных работ. Так, важным элементом является терморегулятор. Благодаря этому устройству температура теплого водяного пола будет четко контролироваться. В этой статье мы расскажем вам о том, зачем нужен, как правильно выбрать, как подключить и каких видов бывает терморегулятор для водяного теплого пола.

Зачем нужен терморегулятор

Итак, если коротко описать задачи, которые ожидаются от терморегулятора, то это осуществления контроля нагрева теплоносителя, управление всей системой отопления и установка оптимальной температуры для того или иного помещения. Кроме всего прочего, этот блок управления выполняет следующие задачи:

  • Подает сигнал на включение и отключение системы отопления.
  • Поддерживает температуру внутри помещения на должном уровне.
  • К необходимому времени осуществляет прогрев температуры внутри помещения.

Все эти действия позволяют значительно экономить энергоресурсы. Как показали некоторые наблюдения, после установки терморегулятора для водяного теплого пола стало возможным экономить до 30% всех необходимых затрат на отопительный сезон.

В то же время многие прибегают к механическим способам контроля температуры. Нельзя сказать, что это плохой метод, но он требует постоянного вмешательства человека. В случае с терморегулятором все процессы контроля проходят в автоматическом режиме. Что касается механического контроля, то температуру регулируют обычным перекрытием крана. Так, если уменьшить скорость теплоносителя, то это может привести к тому, что обогрев снизится. Но как показывает практика, этот метод не так эффективен, более того были случаи, когда все это приводило к завоздушиванию. В результате работоспособность водяного контура нарушалась.

Важно! Если вы подключили теплые полы к радиаторной системе отопления, то терморегулятор является неотъемлемой частью. В радиаторах теплоноситель обычно достигает температуру до 90 градусов. Для теплого пола это сильно много, поэтому ее понижают до 35 градусов. Безусловно, одним терморегулятором здесь не обойтись. Дополнительно устанавливается узел подмеса и другое оборудование.

Как работает терморегулятор

Теперь подробнее рассмотрим вопрос о том, по какому принципу работает терморегулятор для теплого водяного пола. По принципу работы регулятор температурного режима делится на две категории:

  1. Обычный ручной. В этом случае под терморегулятором подразумевается обычный кран, который регулирует давление в системе отопления. Преимущественно ручной регулятор теплого водяного пола используется при обогреве небольших помещений.
  2. Термостатический регулятор. Принцип действия такой же, как и у ручного. Вот только разница в том, что сигнал на включение и выключение обогрева на терморегулятор подает специальный датчик. Как только достигается необходимая температура, датчик подает сигнал на отключение циркуляционного насоса. Все эти действия регламентированы заранее выставленными параметрами.

Данное устройство позволяет осуществлять регулировку температуры теплого водяного пола сразу на нескольких контурах. Благодаря этому можно выставить наиболее комфортный режим для проживания. Также известен еще один способ того, как можно осуществлять регулировку температуры водяного теплого пола. На коллекторе монтируется температурное реле. То есть включение и выключение циркуляционного насоса осуществляется через термореле. Однако этот метод имеет один недостаток. Отсутствует возможность контролировать температуру на разных контурах индивидуально.

Какое устройство выбрать лучше всего

Перед тем как выбрать устройство для регулировки водяного теплого пола важно чтобы он сразу соответствовал нескольким важным параметрам. Чтобы предотвратить образование воздушных пробок необходимо использовать плавное электронное регулирование температуры. Также обратите внимание на другую возможность, есть ли функция осуществлять регулирование температуры теплоносителя одновременно на разных греющих контурах. Наличие этой возможности крайне важно, если планируется позонное отопление или в одном помещении имеется сразу несколько контуров. То есть устанавливается один терморегулятор на все помещения сразу. Если такой функции нет, тогда придется ставить на каждую комнату отдельный терморегулятор.

При выборе немаловажно решить вопрос с способом его установки. Например, они могут быть выносные и встраиваемые. Что касается встраиваемых, то для их установки вам потребуется делать отверстие в стене. Если говорить за выносные, то их установка может быть выполнена в любой комнате частного дома. Монтаж осуществляется в специальный короб.

Не менее важен и выбор типа управления. Для осуществления корректного регулирования и управления температуры теплоносителя водяного теплого пола, то в системе должно быть сразу два датчика. Один будет фиксировать температуру непосредственно греющего контура, а второй одновременно будет фиксировать температуру внутри помещения. Как следствие учитывая эти показатели, терморегулятор будет выполнять корректную работу. Преимущественно комнатные слаботочные терморегуляторы имеют выносной датчик, который помещается непосредственно возле отопительного контура или встроенный в сам блок управления. Приоритет стоит отдать тому терморегулятору, который в своей комплектации имеет сразу 2 подобных датчика.

Не менее важно обратить внимание и на другие возможности устройства. Так, устройство бывает непрограммируемым, механическим и программируемым. Далеко не во всех случаях необходим автономный способ управления. Поэтому убедитесь в том, что в вашем случае будет практичней, ведь программируемые имеют большую стоимость. Если вы любитель комфорта, то безусловно лучше всего приобрести программируемый терморегулятор. Например, блок управления имеет возможность настраивать систему водяных теплых полов на включение и выключение по определенным часам.

Совет! Для большего комфорта к терморегулятору можно привязать еще один датчик, который устанавливается на улице. В таком случае температура внутри помещения будет регулироваться исходя из температуры на улице.

Некоторые устройства можно контролировать при помощи дистанционного управления или системы GSM-оповещения. Это уже повышенный комфорт. Единственный недостаток программируемого блока управления – высокая стоимость устройства.

Стоит еще упомянуть про принцип работы терморегулятора, который бывает трехходовым или двухходовым. В первом случае есть возможность максимально экономить тепловую энергию. То есть суть работы в том, что горячий теплоноситель от котла добавляется в систему только в момент охлаждения теплоносителя в контуре. В случае с двухходовым, то добавление горячего теплоносителя осуществляется в постоянном режиме или с обратным подмесом.

Как правильно подключить

Теперь коротко рассмотрим вопрос о том, как правильно осуществить подключение терморегулятора к системе водяного теплого пола. В принципе здесь все очень просто. В комплекте к терморегулятору производитель прикладывает схему подключения. Последовательность же всех работ такая:

  1. Осуществляется монтаж короба для терморегулятора.
  2. Осуществляется установка термостат.
  3. Монтируется температурный датчик в пол между отопительными контурами.

Высота установки терморегулятора должна быть в пределах 120 см от пола. Специалисты настоятельно рекомендуют подключение терморегулятора осуществить по индивидуальной линии на электрический щиток и с индивидуальным УЗО.

Регулировка теплого пола

При выставлении температурного режима на регуляторе, следует учитывать некоторые важные особенности. Так, некоторые напольные покрытия имеют ограничения по нагреву поверхности. Например, если у вас на полы уложен паркет, ламинат и тому подобное, то нагрев не должен превышать 29 градусов. Если обратиться к руководству СНИП, то в нем можно найти, что комфортная температура для теплого пола находится в диапазоне от 25 до 35 градусов. Как показывает реальная практика 29 градусов считается наиболее оптимальной для жилых помещений.

Заключение

Итак, вот мы и рассмотрели все особенности терморегулятора. Как видно, он выполняет важную роль в системе водяного теплого пола. Благодаря его наличию, можно нагревать помещение до наиболее комфортной температуры. В дополнение к этой информации также предлагаем вам посмотреть подготовленный видеоматериал.

Управление теплым полом | Danfoss

Теплый пол создает непревзойденный комфорт в помещении и позволяет дополнительно сэкономить до 10% энергии на отопление. В загородных домах распространены водяные теплые полы, тепловая энергия для которых берется от того же источника тепла, которым отапливается весь дом. Такая энергия получается значительно дешевле электрической, и эксплуатационные затраты на водяные теплые полы существенно ниже, чем на распространенные в городских квартирах электрические теплые полы. Рассмотрим, какое оборудование необходимо для комфортной работы водяного теплого пола.

В зависимости от напольного покрытия, максимальный комфорт достигается при температуре поверхности 23-26 С. Слишком высокая температура пола вредна для здоровья, поэтому в своде правил по отоплению установлена максимальная средняя температура поверхности пола в жилых помещениях 26 С. Чтобы достичь такой температуры на поверхности, в трубопроводы теплого пола нужно подавать теплоноситель с температурой 35-40 С. Проходя по трубопроводам теплого пола, теплоноситель остывает. Температура воды на выходе из змеевика теплого пола должна быть на 5-10 С ниже температуры на входе, иначе перепад температур будет ощущаться ногами, что некомфортно.

Котел нагревает воду до 60-80 С чтобы обеспечить подготовку горячей воды и прогреть радиаторы. Температура на входе и выходе из котла отличается, как правило, на 20 С. Чтобы обеспечить необходимую температуру для водяного теплого пола, применяют узлы смешения. Узел смешивает остывшую воду на выходе из теплого пола с горячей водой от котла и подает воду с температурой 35-40 С в контур теплого пола. Насос узла смешения обеспечивает циркуляцию воды в контуре теплого пола и небольшую разницу температур на входе и выходе из петли теплого пола, не более 10 С. Термостатический элемент с чувствительным элементом в подающем патрубке обеспечивает постоянную температуру в контуре теплого пола. Значение температуры можно отрегулировать в пределах 20...50 С в зависимости от толщины стяжки и типа напольного покрытия.

Теплый пол состоит из нескольких контуров. Как правило, один контур отапливает до 15 м2. Для достижения комфорта необходимо распределить теплоноситель по контурам теплого пола в соответствии с нагрузкой, т.е. длиной каждого контура. Для этого используют специальные распределительные коллекторы с преднастройкой. Преднастройка представляет собой прецизионный клапан со шкалой настройки. Каждому промаркированному положению соответствует определенное проходное сечение клапана. Положение каждого клапана определяют по таблице в зависимости от длины петли контура. Корректность настройки можно проверить с помощью расходомеров, установленных в каждом контуре.

С помощью узла смешения и коллекторов с расходомерами достигается подача необходимого количества теплоносителя в каждое помещение, пропорционально площади помещений. Но требуемая мощность отопления не постоянна. Она меняется в зависимости от времени суток и того, насколько ярко светит солнце, какую температуру воздуха в помещении установил пользователь. Наконец, если в комнате несколько дней никого не будет, владелец может без потери комфорта снизить температуру теплого пола или вовсе выключить напольное отопление.

Для регулировки температуры теплого пола в каждом помещении независимо служат комнатные термостаты с датчиком температуры теплого пола. Комнатный термостат измеряет температуру теплого пола и включает/отключает подачу теплоносителя в контур теплого пола данного помещения. Для включения/отключения подачи теплоносителя служат термоэлектроприводы, устанавливаемые на коллектор теплого пола. Если помещение большое и в одном помещении уложено несколько контуров теплого пола, сигнал от одного комнатного термостата подается одновременно на несколько термоэлектрических приводов - по числу контуров.

Простые комнатные термостаты позволяют автоматически поддерживать заданную температуру теплого пола. Более функциональные модели позволяют автоматически изменять температуру теплого пола, например, прогреть пол ко времени прихода с работы. Проводные модели подключаются с помощью обычного электрического кабеля, для удобного подключения служит распределительная коробка. Беспроводные модели работают совместно с приемником беспроводного сигнала и не требуют проводов для подключения.

Для небольших, не более 10м2, помещений вместо комнатного термостата можно использовать термомеханический регулятор температуры теплого пола. Такой регулятор поддерживает заданную температуру теплоносителя на выходе из теплого пола и, таким образом, управляет температурой самого теплого пола. Термомеханический регулятор не требует электроэнергии и поэтому особенно часто применяется в помещениях с повышенной влажностью - ванных комнатах.

Легко и быстро выбрать оборудование для теплого пола вашего дома можно с помощью бесплатного конфигуратора систем отопления коттеджей. Наглядные изображения и подробное описание позволят даже неспециалисту выбрать оптимальное решение.

Перейти в конфигуратор

Автоматика для управления водяным теплым полом

Задача автоматики - обеспечить пользователю комфорт, связанный с автоматическим поддержанием температуры теплого пола, система отопления становится максимально экономичной и легкой в управлении.
Существует два способа управления теплым полом: ручной и автоматический. Ручное управление системами отопления, естественно, самое дешевое, но это совсем не значит, что оно самое экономичное и удобное. Регулировка осуществляется, исходя из собственных ощущений: жарко — значит вентиль нужно немного прикрутить, а если холодно – то, наоборот, открутить. Но, если Вам не хочется без конца заниматься этой работой, и к тому же есть желание сэкономить на расходах на отопление - без автоматики никак не обойтись.

Автоматика для водяных теплых полов гораздо дороже автоматики для электрического теплого пола, так как она требует более сложных технических решений и принимает участие в управлении: циркуляционными насосами, термостатическими головками, сервоприводами, термостатическими клапанами, отопительным котлом и т.д.

Преимущества использования систем автоматики для теплого пола:

  • После установки блоков управления теплым полом режим их работы оптимизируется с учетом заданных пользователем параметров
  • Прямая экономия энергоресурсов, так как без автоматики обогревательные устройства работают непрерывно, что далеко не всегда требуется их владельцу
  • Обеспечивается защита напольных покрытий, так как они плохо выдерживают значительные перепады температуры и могут попросту растрескаться. Автоматика позволяет установить верхнюю границу температуры и тем самым предотвратить деформацию отделочных материалов.
  • Обеспечивается комфортное управление и контроль параметров теплого пола. Автоматика теплого пола позволяет один раз выставить необходимый температурный режим и в дальнейшем не вмешиваться в работу оборудования. А с помощью беспроводного управления теплым полом контроль за работой системы отопления и изменение ее настроек становятся доступны даже с мобильных устройств — удаленно по сети Интернет. Для этого требуется лишь установить специальное приложение от производителя и зарегистрироваться на его сайте.

Оборудование, обычно используемое для регулировки температуры водяного теплого пола:

  • электронные или механические терморегуляторы (проводные или беспроводные)
  • индивидуальные и групповые контроллеры отопления
  • центры коммутации (центральные планки)
  • датчики температуры теплого пола
  • датчики наружной температуры воздуха
  • сервоприводы коллектора теплого пола
  • термостатические головки

Способы автоматического управления водяным теплым полом

Управление циркуляционным насосом – это самый простой способ регулировки температуры водяного теплого пола, отлично подходит для помещений, где стоит несколько насосов. Они включаются или отключаются в зависимости от температуры воздуха в помещении, измеряемой комнатным терморегулятором. Если в системе отопления смонтирован один общий циркуляционник, то этот способ не подходит, поскольку отопление будет отключаться или включаться сразу во всем доме, а не только в нужном помещении.
Управление с помощью термоголовки – это полуавтоматическая система управления, которая позволяет регулировать температуру отопления при определенных условиях. Термоголовка с установленным на ней датчиком монтируется на смесительном узле с трехходовым клапаном и замеряет температуру воды системе. Например, термоголовка закрывает трехходовой клапан, если температура теплоносителя в трубах превысит установленную и, наоборот, термоголовка приоткрывает трехходовой клапан трубы с горячей водой, как только температура снизится ниже установленной.
Управление сервоприводами. В этом случае на коллектор теплого пола монтируются сервоприводы, с помощью которых регулируется подача теплоносителя в разные отопительные контуры. В зависимости от данных датчиков температуры теплого пола или терморегуляторов увеличивается расход горячего теплоносителя по отдельным контурам. Такая система отлично подходит для регулирования температуры в нескольких помещениях одновременно.
Управление трехходовым клапаном теплого пола. В этом случае на трехходовой клапан устанавливается сервопривод, управляемый комнатным термостатом. Треххходовой клапан обеспечивает в необходимых пропорциях подмес более холодного теплоносителя из обратки к горячему, обеспечивая, тем самым, необходимую температуру.
Погодозависимый контроллер регулирует температуру теплого пола в зависимости от погодных условий, заранее снижая или повышая температуру теплоносителя в зависимости от динамики изменения наружной температуры воздуха. Система состоит из сложного комплекса датчиков и контроллеров, часть из которых устанавливается снаружи, а другие – внутри дома. Такой способ позволяет сэкономить до 20–30% расходов на обогрев помещения.
Индивидуальные и групповые контроллеры отопления позволяют регулировать температуру теплоносителя, подающегося к нескольким коллекторам теплого пола. Это наиболее сложные и многофункциональные устройства.
Групповое регулирование – это управление температурой теплоносителя, которое реализуется за счет:

  • группировки разных смесительных узлов, что позволяет регулировать параметры теплоносителя воды сразу в нескольких зонах или коллекторах;
  • подключения индивидуальных смесительных узлов, за счет чего можно обеспечить разветвление группового подключения. Разветвление на индивидуальные смесительные узлы позволяет управлять теплым полом через один управляющий блок автоматики;
  • поддержания постоянной температуры во всех комнатах с помощью термостатической головки, установленной на двух- или трехходовой клапан;
    контроля климата с использованием сложной системы из нескольких датчиков для поддержания температуры теплоносителя по заданным параметрам.

Пример схемы управления водяным теплым полом

Все эти способы автоматического управления теплыми полами обеспечивают комфортную и экономичную эксплуатацию обогревательного оборудования, оптимизируют его работу, точно поддерживают заданные температурные показатели и упрощают процесс их регулировки


Специалисты компании "Термогород" Москва помогут Вам правильно подобрать, купить, а также смонтировать автоматику теплого пола, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой "Обратная связь"
Вы останетесь довольны, сотрудничая с нами!

Как самому настроить теплый пол

Переплетение труб, клапаны, датчики, колбочки и манометры — вот, что видит владелец загородного дома, впервые открывая короб теплого пола. Система кажется сложной и запутанной, однако понимать как она работает и как ее регулировать необходимо.

После прочтения статьи вы поймете предназначение основных узлов системы теплого пола и сможете оптимизировать его работу, перенаправив тепло из комнаты в комнату.



Для начала разберемся в основных узлах теплого пола. Две большие трубы, которые соединяют теплый пол и котел служат для циркуляции теплоносителя. По одной трубе разогретый теплоноситель подается в теплый пол. По другой — охладившийся теплоноситель возвращается в котел для подогрева. Разница температуры в этих двух трубах показывает сколько тепла было потрачено на отопление дома. Оптимальная разница составляет от пяти до десяти градусов.

В коллекторе мы видим циркуляционный насос, который помогает насосу котла продавливать теплоноситель через протяженные магистрали труб теплого пола. Вторая функция насоса — подмешивать холодную воду обратной подачи к прямой. Это необходимо для работы теплого пола параллельно с батареями, которые требуют для эффективной работы более высокой температуры теплоносителя. Обратим внимание, что температура прямой подачи, поступающей непосредственно в трубы пола всегда на несколько градусов ниже, чем ее температура на выходе из котла.

Дальше мы видим трехходовой кран, который позволяет перенаправить часть потока теплоносителя обратно в подмешивающий насос и еще сильнее уменьшить температуру подачи непосредственно в трубы пола.

За термометрами прямой и обратной подачи находится основная часть коллектора пола — «гребенка» с контурами труб, подключенных к специальным разъемам. Разъемы каждого контура располагаются друг напротив друга. Один подключен к магистрали прямой, второй — к магистрали обратной подачи. Каждый контур – по сути отдельная батарея, замурованная под нагревающейся поверхностью и вы должны четко понимать в какой части дома он находится.

Рядом с разъемом прямой подачи находится колбочка расходомера. Рядом с разъемом обратной подачи — вентиль, перекрывающий контур. Принцип работы расходомера прост. Его поплавок тонет тем глубже, тем больше проток теплоносителя через контур. Бывают системы, где расходомеры стоят на обратной подаче. В этом случае поплавок, наоборот, всплывает при увеличении протока теплоносителя.

Расходомеры не только указывают на скорость протока теплоносителя в трубах пола, но и являются ручками регулировки протока. Часто на них ставятся предохраняющие красные шайбы, которые необходимо поднять, чтобы освободить ручки вращения.

Закручивая расходомер вы уменьшаете проток теплоносителя по контуру и тем самым уменьшаете количество тепла, которое поступает в ту или иную часть дома.

Оптимальный проток теплоносителя в контуре составляет 2 литра в минуту. Во время начальной балансировки петель надо добиться равного протока в каждом контуре, немного вращая ручки расходомеров. Если проток равный, но ниже 2 литров в минуту, значит мощности циркуляционного насоса недостаточно. Надо заменить его на более производительный. Но для начала проверьте, стоит ли регулятор его оборотов на полной мощности.

После каждой регулировки надо давать системе прийти в динамическое равновесие в течение 10 минут и подокорректировать скорость протока.

После первичной балансировки контуров необходимо дать теплому полу поработать пару дней и замерить температуру в каждой из комнат дома. С помощью расходомеров уменьшаем проток теплоносителя на 25% в тех помещениях дома, которые слишком нагрелись. Теперь некоторые контуры показывают проток 1,5 литра в минуту, а остальные чуть больше 2 литров в минуту. Тепло автоматически перераспределяется в более холодные помещения. Ждем еще пару дней, проверяем температуру и опять корректируем проток теплоносителя. Повторяем пока баланс температуры в помещениях дома не станет оптимальным. Возвращаем на место предохранительные шайбы расходомеров, так как дальше управлять температурой в доме мы будем с помощью температуры теплоносителя на котле или с помощью трехходового крана.



Монтаж теплых полов в Краснодаре здесь.

Производство систем водяного теплого пола Овентроп

Управление водяным теплым полом

Задача водяного теплого пола – поддерживать комфортные условия для человека, поэтому система теплых полов предусматривает возможность управлять ее мощностью. Решения Oventrop позволяют реализовать разные типы управления водяным теплым полом, различающиеся и ценой, и функциями.

Теплые полы, которые не несут существенной нагрузки по отоплению и служат в основном для поддержания приятной и безопасной для здоровья температуры пола, обычно не требуют сложного управления и регулируются по температуре теплоносителя. В этом случае достаточно механического термостатического узла на выходе из контура, который будет реагировать на колебания температуры воды и изменять расход.

Если водяной теплый пол служит основным источником тепла для отопления помещения (в комбинации с радиаторами или без них), потребуется управление по температуре воздуха. Для этого в помещении размещают регулятор (термостат), оснащенный датчиком температуры. Его крепят там, где на него не будут влиять солнечные лучи, тепло от техники или отопительных приборов (чтобы регулятор получал реальные, а не искаженные данные о климате). На отводы гребенки теплого пола, в свою очередь, устанавливают термоэлектроприводы и подключают их к клеммной колодке или преобразователю сигнала (для радиотермостатов), расположенным над гребенками в шкафу. Через них регулятор передает команды термоэлектроприводам об открытии или закрытии клапанов на отводах и, таким образом, повышает или понижает мощность водяного теплого пола.

Oventrop предлагает несколько вариантов терморегуляторов для водяного теплого пола. В самых простых базовых моделях температура задается поворотом ручки на корпусе. Есть и регуляторы, которые позволяют управлять работой теплого пола по заданной пользователем временной программе. Можно купить эти регуляторы для водяного теплого пола в проводном исполнении (с подключением к клеммной колодке посредством кабеля) или в беспроводном (регулятор передает команды по радиоканалу). Цена беспроводных регуляторов температуры для водяного теплого пола выше, чем проводных, но зато эти модели легче и быстрее монтировать – не нужно прокладывать провода. Их можно устанавливать в помещениях с уже отделанными стенами – например, при модернизации системы отопления в доме старой постройки. Удобны они и для деревянных частных домов.

Еще большие возможности в управлении дает контроллер Oventrop R-Tronic. В сочетании с преобразователем сигнала R-Con этот беспроводной контроллер способен управлять и теплым полом, и установленными в помещении радиаторами (для этого на термостатические клапаны радиаторов устанавливают беспроводные термоэлектроприводы). R-Tronic позволяет программировать режимы работы теплого пола в разное время дня (до 4 периодов в сутки), выбирать особые температурные режимы («быстрый нагрев», «отпуск», «вечеринка»). Oventrop предлагает три исполнения R-Tronic: модель R-Tronic RTB предназначена только для управления температурой воздуха в помещении, R-Tronic RTF B сверх того измеряет и показывает уровень влажности, а R-Tronic RTFC K, помимо контроля температуры и измерения влажности, еще и информирует о концентрации углекислого газа в воздухе. R-Tronic RTB и RTF B питаются от батарей и могут одновременно управлять тремя устройствами – например, одним преобразователем сигнала для теплого пола и двумя термоэлектроприводами на радиаторах. Их также можно подключить к электросети, тогда возможности контроллеров расширятся до управления восемью устройствами.

У Oventrop есть и решение для организации погодозависимого управления системой теплого пола – контроллер Regtronic RH-B. Его подключают к электроприводу смесительного узла насосной группы или блока. Контроллер, ориентируясь на данные датчика наружной температуры, управляет смешиванием воды и корректирует температуру подачи в соответствии с изменениями погоды.

Водяной теплый пол в малых помещениях

А что, если помещение действительно невелико (до 20 м2) и его можно отапливать одним контуром, а в гребенке нет необходимости? Для таких случаев у Oventrop есть специальные решения. Монтажные наборы Unibox позволяют легко организовать одноконтурный теплый пол в помещении без гребенок и электронных контроллеров. Unibox – компактный термостатический узел, заключенный в монтажный. Клапан, управляемый термоголовкой, изменяет расход воды через узел и таким образом снижает или повышает мощность теплого пола. Устанавливают Unibox в конце греющего контура. У Unibox несколько вариантов исполнения: одни модели регулируют температуру обратного потока, другие – температуру воздуха в помещении, третьи способны регулировать температуру и воздуха, и обратного потока. Есть и модели с выносными термоголовками (они соединены с узлами капиллярными трубками), а также с электронными термостатами (подключены к исполнительным сервоприводам на клапанах с помощью кабелей). Unibox оптимально подходят для организации водяных теплых полов в санузлах, небольших спальнях и гостевых комнатах, других помещениях малого метража.

Еще одно решение Oventrop – Multiblock T-RTL – разработано специально для санузлов, где оно объединяет в себе функции Unibox RTL и Multiblock T (этот узел используется для подключения полотенцесушителей). Гибридная модель Multiblock T-RTL позволяет подключить к радиаторному контуру отопления сразу и полотенцесушитель, и водяной теплый пол, используя один компактный узел. К узлу подводят горячую воду, часть ее поступает в полотенцесушитель, другая часть – в контур теплого пола. Остывшая вода из теплого пола поступает обратно в Multiblock T-RTL через установленный на выходе из контура термостатический клапан. Мощность теплого пола регулируется по температуре обратного потока. Теплоотдачей полотенцесушителя управляет смонтированный на Multiblock T-RTL термостатический клапан с термоголовкой, реагирующей на изменения температуры воздуха.

Таким образом, в линейке продуктов Oventrop можно найти все необходимые компоненты для системы теплого пола – материалы для создания «слоеного пирога» и греющих контуров, оборудование для обеспечения циркуляции и распределения теплоносителя в системе, автоматику для управления теплым полом и многое другое.

(PDF) Тепловое моделирование систем водяного теплого пола

Низкотемпературное отопление - это, в основном,

, например, полы, потолок и стены (система теплоснабжения Pe

, которая соответствует стандарту

EN 15377 (CEN, 2008). T

Назначение обогрева помещений во время человека

Греческие системы Hypocaust - histo

Водяное отопление полов - тип

Тепло подается в здание.

трубный контур для облегчения

широты с прилегающей структурой здания

временная часть ограждающей конструкции

Рис. 2 Иллюстрация системы теплого пола const

со стороны облегченной системы с теплом c

Повышенная температура при

соответствует теплоте полезной фракции

.Полезная доля от

других систем отопления, работающих в

, есть дополнительный тепловой поток для

квартиры ниже. Это дополнительный конверт h

; частично за пределами интерьера

тепловой поток дается изоляцией e

в основном на толщине и

сопротивление напольного покрытия

изоляция должна применяться в около

подводимый тепловой поток должен оставаться на земле

и использование напольного покрытия

этажа и т. д.

Бетонная плита перекрытия, в которую заложено время задержки между нагревом

,

Обычные методы управления

изменяющейся динамики (Chen, 2001). Т

отрицательная вещь; тепловая масса

3

достигается за счет применения большого внутреннего тепла tr

sson, 2000). Встроенное панельное отопление - номер ge

, встроенный в конструкцию здания; согласно t

грубой истории, строение имеет b

тысяч лет; Chinese Kang, Korean Ond

Примеры встроенного поверхностного обогрева (Be

- пример современного встроенного поверхностного обогрева

с помощью труб или каналов, залитых в материал

г.Системы также могут быть оснащены

сек, обычно из алюминия, в данном случае с общей теплопроводностью

. Встроенная труба / воздуховод

работает как большой теплообменник. В элементе

тепло отводится изнутри по направлению к элементу

. Слева - бетонная закладная система

, вводящие плиты, встроенные в деревянную балку. (Благодаря U

глубина

трубного контура индуцирует вверх

полезного теплового потока; следовательно, поток тепла, обеспечиваемый этажом

, равен потребности в тепле здания

. Один недостаток с подогревом пола i

- глубина трубного контура по направлению к gr

при потере из-за того, что тепло подается через пространство

. Отношение между восходящим тепловым потоком

ficity

η

(Roots et al., 2005). Изоляция effi

направляет теплоизоляцию к земле и атериал

. Практический смысл в том, что более толстый

e напольного отопления по сравнению с идеальным теплом

stant.Следовательно, по крайней мере 250 мм теплоизоляция

и т.д. с низким тепловым сопротивлением (то есть во избежание изменения

(Шведское энергетическое агентство и др.).

контур трубопровода содержит значительный тепловой

частей и чувствительность к температуре в помещении.

наследник Неспособность компенсировать время задержки

Тепловая масса системы теплого пола равна n

здания могут быть использованы как краткосрочные

нераспределенных площадей

eric название

европейское

en используется для

и Roman &

n et al. , 2010).

г, см. Рис. 2.

литой слой из

внутри деревянного

ед. Рядом с

в соединении

то же

е снаружи.

и справа -

или)

едят поток, который

rface становится

здание, если нет

, что там также

и

в здании

и поставка

зависит от эффективности

и тепловая

, герметичная земля

g система, если

n по направлению к

деревянная масса

, что приводит к

недостаток с

и адаптируется к

t обязательно

все хранилище в

Часто задаваемые вопросы о напольном отоплении - Использование электрического УФН во влажных помещениях и ванных комнатах

Многие люди до сих пор думают (совершенно неправильно), что полы с подогревом дороже радиаторов - роскошь, доступная не каждому.Однако полы с подогревом можно установить как в небольших помещениях, так и в очень больших помещениях, что позволяет сэкономить на счетах за электроэнергию; что делает его доступной роскошью, подходящей для любого проекта.

Что такое теплый пол (UFH)?

«Полы с подогревом», или UFH, как их обычно называют, - это метод обогрева комнаты в доме с помощью источника тепла, который устанавливается в пол или на него под слоем напольного покрытия. Полы с подогревом позволяют создать комнату, свободную от беспорядка на стенах, такого как радиаторы, это особенно актуально при установке в сочетании с настенным нагревательным матом Warmup.

Полы с подогревом - идеальный метод обогрева влажных помещений и ванных комнат, обеспечивая тепло под ногами при выходе из душа или ванны.

Как работает электрический теплый пол?

Электрические полы с подогревом работают за счет заделки тонкой нагревательной проволоки под наложенным напольным покрытием. Эту нагревательную проволоку часто устанавливают в плиточный клей или на наливную стяжку пола. Затем нагревательный провод подключается к термостату напольного отопления, чтобы контролировать температуру и, в зависимости от используемого термостата, обеспечивать возможность синхронизации.

В отличие от традиционных радиаторов, которые, по иронии судьбы, излучают лишь небольшое количество тепла (более 70% тепла конвектируется), полы с подогревом в значительной степени излучают. Это сразу устраняет чрезмерные потери тепла через окна и потолки, которые приписываются радиаторам.

При напольном отоплении воздух не перегревается, поэтому он не теряет влагу в строительной ткани и, следовательно, пользователю не душно.

Почему мне следует выбрать теплые полы Warmup?

Warmup - лидер на рынке систем теплого пола.Компания Warmup, аккредитованная по стандарту ISO 9001: 2008 и базирующаяся в Великобритании, работает уже более 23 лет, продав более 2,1 миллиона систем теплого пола в более чем 70 странах мира.

Warmup имеет продукцию высочайшего качества. Самый прочный, тонкий (диаметр 1,8 мм) нагревательный провод из двойного фторполимера на рынке. Он не поднимает уровень пола и одобрен BEAB, что соответствует высочайшим стандартам безопасности для электрического теплого пола.

Warmup предлагает лучший в мире сервис и поддержку.Warmup - единственная компания, у которой есть служба технической поддержки для всех клиентов, домовладельцев, установщиков, специалистов по спецификациям, розничных продавцов и любых других клиентов Warmup 24 часа в сутки / 7 дней в неделю / 365 дней в году. Эта техническая горячая линия обслуживает все стороны по вопросам, от настройки термостата до любых вопросов, связанных с установкой электрического или водяного теплого пола.

Все продукты Warmup имеют ведущие в отрасли гарантии, полученные в результате тщательных испытаний и исследований.Warmup предлагает пожизненную гарантию на электрические и влажные полы с подогревом. Кроме того, они предлагают гарантию установки SafetyNet ™ на нагревательные провода и трубы: в случае повреждения системы во время установки Warmup заменит ее бесплатно (в соответствии с условиями и положениями). Будьте уверены, с Warmup у вас будет лучшая система на рынке.

Warmup - единственная компания, производящая теплые полы, продукция которой соответствует европейским стандартам, имеет маркировку CE и аккредитована более независимыми сторонними организациями. Аккредитация продуктов Warmup включает BEAB, cUL, CSA, FIMKO, SEMKO и UL. Кроме того, они являются членами BEAMA и TTA.

Почему я должен покупать теплые полы Warmup в Wetrooms Online?

Когда вы покупаете какой-либо продукт Warmup в Wetrooms Online, вы не только покупаете его в авторизованном розничном магазине Warmup, но и покупаете продукт ведущего бренда у британских экспертов по влажным комнатам. Мы тесно сотрудничаем с Warmup, чтобы обеспечить максимально комфортные покупки в Warmup.Мы можем предложить помощь в выборе наиболее подходящих продуктов Warmup и их применения.

Wetrooms Online гордятся тем, что авторизованных розничных продавцов Warmup .

Какие системы электрического теплого пола Warmup доступны в Wetrooms Online?

Wetrooms Online продают три типа электрических теплых полов Warmup: система со свободным проводом, система StickyMat и система DCM-PRO.

Система свободной проволоки для прогрева:

В системе свободной проволоки для прогрева используется ультратонкий (1. 8 мм) двухжильный нагревательный провод, гибкий, простой в установке и не повышающий уровень пола. Идеально подходит для участков неправильной формы для точной установки.

Система подогрева StickyMat 150 и 200 Вт / м ²:
Подогрев пола StickyMat Warmup подходит для любых проектов; новостройки, переоборудование и ремонт. Система StickyMat состоит из тонкой свободной проволоки, равномерно распределенной и приклеенной к стекловолоконной сетке чувствительным к давлению клеем, что сокращает время установки, что обеспечивает самый быстрый и безопасный метод установки электрического теплого пола.

Система DCM-Pro:
Система DCM-Pro - это самый быстрый способ установки системы развязки с подогревом во всех областях; фактически на 40% быстрее, чем стандартные мембраны для теплого пола. Запатентованная самоклеящаяся нижняя сторона действует как самовосстанавливающийся разделительный слой и устраняет необходимость в клеевом слое, сокращая как время, так и затраты.

Также доступен настенный нагревательный мат Warmup StickyMat 3D:
StickyMat 3D обеспечивает сияющее тепло для холодной ванной комнаты и стен влажной комнаты.Это идеальный способ увеличить мощность обогрева в небольших помещениях. StickyMat 3D с самоклеящейся основой для легкой установки доступен в различных размерах и имеет уникальную встроенную технологию заземления, что делает его единственной системой, подходящей для использования на стенах прямо из коробки.

Каковы преимущества электрического теплого пола Warmup?

Электрические системы теплого пола имеют много преимуществ, особенно по сравнению с традиционными радиаторами.

Подогрев пола - это просто единственный способ создать идеальную среду в семейной комнате, чтобы сбалансировать температуру пола и воздуха, преимущества включают:

Подходит для любого типа проекта: - новостройки, ремонт и реконструкция.

Подходит для использования под широкую гамму отделки полов: - камень, плитка, дерево, ламинат, паркет, ковролин и винил.
Warmup также полностью протестирован и совместим с Karndean и Amtico.
Благодаря низкой рабочей температуре тепло равномерно распределяется по всей площади пола, без точек холода, обогревается от пола вверх, не создавая душной атмосферы.

Энергоэффективность: - пол с подогревом дает домовладельцу контроль, обеспечивает быстрый нагрев и высокоэффективный обогрев. Это требует значительно меньше энергии, поскольку вы не нагреваете зону потолка, и позволяет точно контролировать температуру по мере необходимости, позволяя пользователям обогревать комнаты, которые они хотят, с меньшими потерями энергии по сравнению с традиционными системами отопления.

Контроль температуры в каждой зоне: - Широкий ассортимент термостатов Warmup, в том числе 4iE Smart Wi-Fi Thermostat, позволяет домовладельцу выбирать требуемые уровни температуры, легко управлять своим обогревом с помощью оптимизированных графиков и температур с помощью интеллектуальных особенности обучения, чтобы приспособиться к их образу жизни.

Экономия затрат: - поскольку в системе подогрева полов используется более низкая температура, чем в стандартных радиаторах, снижаются расходы на отопление и можно сэкономить на счетах за электроэнергию.

Свобода дизайна: - пол с подогревом означает отсутствие громоздких радиаторов, занимающих ценное пространство на стенах и полу.

Безопасность: - создает безопасную среду для семейного отдыха. Никаких низкоуровневых горячих поверхностей или кромок из твердого металла, которые идут с традиционной системой обогрева, что создает потенциально небезопасную и опасную среду для маленьких детей, пожилых людей или людей из группы риска.

Не требует обслуживания: - для систем электрического теплого пола техническое обслуживание не требуется.

Может ли теплый пол с подогревом снизить мои счета за электроэнергию?

Лучистое отопление - это энергосберегающее решение для обогрева вашего проекта, которое может значительно сэкономить на счетах за отопление.

Система «теплые полы» может предложить значительно более низкие эксплуатационные расходы по сравнению с традиционным центральным отоплением. Это связано с тем, что системы напольного отопления нагреваются намного быстрее, чем системы на основе центрального отопления, при этом они работают при более низких температурах, но при этом производят такой же уровень тепла в комнате.

Эксплуатационные расходы могут варьироваться в зависимости от дизайна вашего дома, степени его теплоизоляции, вашего тарифа на электроэнергию и того, как вы контролируете и отслеживаете отопление дома.

Ассортимент теплоизоляционных плит Warmup имеет первостепенное значение при снижении эксплуатационных расходов на теплый пол. Правильная изоляция пола изоляционными плитами может значительно сократить период нагрева системы, снижая общие эксплуатационные расходы на теплый пол на 50%.

Безопасно ли использование электрического теплого пола Warmup во влажной комнате или в ванной комнате?

Электричество и вода - чрезвычайно опасное сочетание; поэтому вполне естественно иметь сомнения относительно использования систем электрического теплого пола во влажных помещениях или в ванной комнате. Однако реальность такова, что электрические полы с подогревом - очень безопасная форма обогрева для влажных помещений или ванной.

Вероятность поражения электрическим током от электрического теплого пола Warmup практически равна нулю! Все изделия с подогревом пола Warmup проходят чрезвычайно тщательный процесс исследований и разработок, чтобы гарантировать производство действительно безопасного продукта с гарантиями, заложенными в процессе проектирования. Провода электрического нагревательного кабеля окружены оболочкой, которая перенаправит любую утечку тока от покрытия пола и, следовательно, от пользователя.Электрический нагревательный кабель одобрен BEAB (British Electrotechnical Approvals Board) и соответствует самым высоким стандартам безопасности. Каждый электрический подогреватель пола Warmup перед отправкой проходит индивидуальные испытания при напряжении 5000 вольт.

Каждый нагревательный кабель Warmup имеет четыре разных слоя. Два внутренних провода являются двойными проводниками, что означает, что магнитные поля нейтрализуют, уменьшая помехи и потенциал для индуцированных токов в другой домашней электротехнике. Второй слой предназначен для внутренней изоляции проводов из усовершенствованного фторполимера.Третий слой покрыт Earth Braid. Warmup Earth Braid - это медный рукав, который делает провод гибким и более прочным. Earth Braid имеет более высокий рейтинг проводимости, чем проводящие провода в случае короткого замыкания. Это означает, что мощность будет безопасно передана вниз по рукаву, а не просто взорвать или потрясти любой предмет (например, дрель, на случай, если кто-то, например, просверлил пол), который его пробил. Внешний слой кабеля - это снова усовершенствованный фторполимер, обеспечивающий чрезвычайно надежную изоляцию кабеля.

Продукты Warmup имеют всемирно признанные сертификаты безопасности, включая знаки Intertek BEAB Approved Mark, BEAB Component Mark, ETL Approved Mark, а также знаки CSA и CSAus.

Для гарантированной безопасности важно, чтобы вашу систему отопления всегда устанавливал квалифицированный монтажник, который раньше работал с подогревом пола. Электрические соединения должны выполняться только квалифицированным электриком.

Сколько времени требуется для прогрева полов с подогревом?

Электрические обогреватели для пола с подогревом обеспечивают быстрое время нагрева, но точное время, необходимое для обогрева комнаты, зависит от нескольких переменных, таких как:

Размер комнаты
Потери тепла и изоляция площадь
Используемая отделка пола.
Тип системы и источник тепла

Однако можно ожидать, что электрический теплый пол в ванной, облицованной плиткой, достигнет оптимальной комфортной температуры всего за 20 минут.

Идеальная температура, при которой должен работать теплый пол, также варьируется; для дерева, ковров и виниловых полов мы рекомендуем максимальную температуру нагрева 27 градусов, а для камня и плитки - чуть более высокую температуру - 29 градусов.

Как контролировать температуру теплого пола?

Как и в большинстве систем отопления, электрический теплый пол регулируется с помощью термостата. В зависимости от типа установленного термостата система теплого пола может быть запрограммирована на включение и выключение в заданное время или даже при падении / достижении заданного уровня температуры.

Выбор правильного термостата для вашей системы теплого пола является ключом к обеспечению правильной и эффективной работы системы, помогая сэкономить деньги на счетах за электроэнергию.

Warmup предлагает три типа термостатов для теплого пола:

Smart:

Интеллектуальный термостат может подключаться к Интернету и является наиболее передовым типом термостата, доступным от Warmup.Интеллектуальные термостаты предлагают большинство функций для управления системой, поэтому они могут предложить максимальную эффективность и помочь добиться максимальной экономии на счетах за электроэнергию. Умным термостатом можно управлять с помощью приложения для мобильного телефона. Использование настроек местоположения смартфона позволяет умному термостату автоматически управлять вашим отоплением, обеспечивая при этом идеальную температуру в вашем доме, используя как можно меньше энергии.

Программируемый:

Программируемый термостат позволяет устанавливать как время, так и температуру.Вы программируете включение или выключение обогрева, устанавливая целевые температуры и время - все остальное позаботится термостат, гарантируя, что вы получите нужную температуру в нужное время. Active Energy Management ™, входящая в состав некоторых программируемых термостатов Warmup, может помочь вам сэкономить до 10% на счетах за электроэнергию, помогая вам найти идеальную температуру для вашей комнаты.

Manual:

Ручные термостаты наиболее просты в использовании. Просто установите желаемую температуру, а затем включите или выключите по своему желанию.Ручной термостат имеет ограниченную способность к энергосбережению и поэтому лучше всего подходит для помещений, которые имеют одинаковые потребности в отоплении в течение всего дня, каждый день или где потребности в отоплении нечасты - например, в гостевой ванной комнате.

Легко ли установить электрические теплые полы?

Электрический теплый пол устанавливается быстро и легко, особенно системы StickyMat и DCM-Pro. Система StickyMat оснащена нагревательными проводами, разложенными на самоклеящемся коврике для быстрой установки.Система DCM-Pro представляет собой систему со свободными проводами, которая вставляется в самоклеящийся коврик на основе, который имеет свойства развязки. Коврик для системы DCM-Pro легко позволяет пользователю выбирать расстояние между кабелями и, таким образом, устанавливать мощность системы.

Электрический пол с подогревом следует укладывать поверх изолированной поверхности, чтобы обеспечить максимально возможную энергоэффективность и экономию средств.

Все электрические системы теплого пола должны подключаться к сети только квалифицированному электрику.

С какими типами полов можно использовать теплый пол?

Электрические системы подогрева пола с подогревом могут использоваться со всеми типами полов, включая: камень, плитку, дерево, ламинат, паркет, ковролин и винил.
Warmup также полностью протестирован и совместим с Karndean и Amtico.

Следующие детали совместимости системы с типами напольных покрытий:

Система StickyMat: плитка и камень, твердая древесина, ламинат, ковер и винил

Система со свободной проволокой: плитка и камень, древесина твердых пород, ламинат, ковер и винил

Система DCM-Pro : Плитка и камень, твердая древесина, ламинат, ковер и винил

Нужно ли использовать изоляционную плиту для полов с подогревом?

Мы настоятельно рекомендуем всегда устанавливать электрические теплые полы поверх теплоизоляционной плиты.Устанавливая теплоизоляцию на плиту, вы помогаете предотвратить потерю тепла на холодный черный пол или пространство под полом, как в случае с подвесными деревянными полами.

Используя теплоизоляционную плиту Warmup, можно получить теплый пол всего за 20 минут по сравнению с более чем 2 часами без теплоизоляции. Это экономит электроэнергию и деньги на счетах за коммунальные услуги.

Какая гарантия распространяется на электрические теплые полы Warmup?

На системы Warmup StickyMat, Loose Wire и DCM-Pro предоставляется пожизненная гарантия для большего спокойствия.

Кроме того, на вышеуказанные системы распространяется гарантия установки Warmup SafetyNet.
Если вы случайно повредите систему отопления во время установки, просто верните ее в Warmup, и они БЕСПЛАТНО заменят ее другим нагревателем той же марки и модели!

На все термостаты Warmup предоставляется 3-летняя гарантия производителя, гарантии 3iE и 4iE могут быть при желании обновлены до расширенной пожизненной гарантии.

Продукты для подогрева полов

Параметры просмотра

Параметры просмотра

Параметры просмотра

Параметры просмотра

Параметры просмотра

Параметры просмотра

Параметры просмотра

Параметры просмотра

*

Вызов Пятилетний перерыв между двумя этапами строительства означал, что за это время многое изменилось и что эти изменения необходимо было рассмотреть на следующем этапе - требовалась максимальная гибкость. Бизнес-центр "Состена" - коммерческое здание, требующее систем отопления и вентиляции для помещений различного назначения: • Создать комфортный микроклимат в помещении для потенциальных клиентов в автомобильной выставочной зоне. • Обеспечивать здоровую и продуктивную рабочую среду в офисных помещениях. В частности, для новых офисов было важно соответствовать высоким стандартам энергоэффективности, а также свести к минимуму любые факторы, которые могли бы негативно повлиять на рабочую среду. Это включает циркуляцию пыли и неприятные сквозняки.

Решение

Для первого этапа проекта были выбраны полы с подогревом Uponor Classic. Затем компания Uponor переехала в первоначальное офисное помещение и сделала его своей штаб-квартирой в Литве, продемонстрировав тем самым полы с подогревом Uponor и новейшую систему контроля температуры в помещении. Таким образом, заказчики были легко убеждены, что системы Uponor также станут идеальным решением для второй фазы строительства. Отличительные особенности систем: • Комфортная бесшумная рабочая среда без пыли и сквозняков. • Отсутствие видимых нагревательных приборов и, следовательно, отсутствие ограничений по меблировке комнат. • Низкая температура системы, обеспечивающая оптимальную энергоэффективность и низкие затраты на отопление. Еще одним важным фактором, делающим системы Uponor идеальными для коммерческих проектов, является долговечность.Каждая часть системы имеет длительный срок службы, который намного превышает стандартные требования. Используемая продукция Uponor • Система теплого пола Uponor Classic • Трубы Uponor Comfort Pipe PLUS d20 (~ 12 000 м) • Коллекторы Vario PLUS Quick & Easy (20 шт., 118 контуров) • Проводная система контроля температуры в помещении • Беспроводной контроль температуры в помещении Smatrix Wave PLUS

Лучистое отопление / охлаждение, подключение радиатора - FRÄNKISCHE Rohrwerke - FRÄNKISCHE Rohrwerke

Лучистое отопление / охлаждение, подключение радиатора

Композитные и цельные пластиковые трубы для лучистого отопления, лучистого охлаждения и подключения радиаторов имеют многолетние традиции. Мы предлагаем высококачественные гибкие трубы, соответствующие вашим потребностям и условиям на строительной площадке, которые отвечают всем требованиям с точки зрения удобства монтажа, качества и эксплуатационной надежности.

Наши гибкие трубы идеально подходят для теплых полов, панельного отопления, лучистого охлаждения и подключения радиаторов. Наши изделия могут быть установлены с использованием резьбовых соединений (всех размеров) и проверенных пресс-фитингов и фитингов (только размеры 16 и 20).

ff-therm® multi Difustop PE-Xa массивные пластиковые трубы

Труба ff-therm multi Difustop из PE-Xa чрезвычайно надежна. Благодаря специальной сшивке в соляной ванне степень сшивки превышает 75%. Специальные стабилизаторы старения поддерживают постоянную гибкость трубы и обеспечивают высокую термостойкость. Сплошная пластиковая труба ff-therm multi Difustop PE-Xa преимущественно используется для монтажа систем теплого пола и проста в установке благодаря своей гибкости.

ff-therm® multi Difustop PE-RT массивные пластиковые трубы

Труба ff-therm multi Difustop из PE-RT особенно подходит для систем отопления. Его уникальная молекулярная структура обеспечивает высокую упругость нагревательной трубы из сшитого PE-RT, а также высокую усталостную прочность и устойчивость к растрескиванию под напряжением. Сплошная пластиковая труба ff-therm multi Difustop PE-RT в основном используется для монтажа систем теплого пола и проста в установке благодаря своей гибкости.

alpex-duo® XS / turatec multi® - многослойная композитная трубопроводная система

alpex-duo® XS / turatec многослойные многослойные композитные трубы

alpex-duo XS и turatec multi - многослойные композитные трубы, изготовленные из высококачественных материалов - внутренняя труба сделана из сшитого (PE-X) или несшитого полиэтилена (PE-RT), если необходимо, сердцевина изготовлен из гибкого алюминия, а внешняя труба - из термостабилизированного полиэтилена (ПЭ). Материалы высочайшего качества обеспечивают идеальное сочетание удобства в обращении и абсолютной безопасности в эксплуатации.Вне зависимости от того, используются ли они в системах питьевого водоснабжения или отопления, многослойные трубы для системы alpex-duo диаметром от 16 до 32 мм всегда являются правильным выбором.

Фитинги alpex-duo® - Интеллектуальные фитинги с 3 возможными контурами обжима

Фитинги

alpex-duo (16, 20, 26 и 32 мм) можно обжимать с использованием трех различных контуров обжима (F, TH и B). Технология обжима применяется для установки фитингов на трубы. Для завершения установки в соответствии с применимыми стандартами требуется всего четыре шага.Фитинги обеспечивают надежное соединение труб. Основание, уплотнительное кольцо, фиксирующее кольцо и компрессионная втулка идеально подходят друг к другу. В дополнение ко всем многослойным композитным трубам FRÄNKISCHE, фитинги alpex-duo можно также использовать для соединения пластиковых труб ff-therm multi PE-X Difustop размером 16-20 мм - для оптимального применения в системах лучистого отопления.

ff-therm® multi ML 5 - Difustop - пластиковая труба

Специальный процесс экструзии позволяет изготавливать трубу ff-therm ML5 Difustop за один этап, при этом используется специальный адгезивный слой для постоянного и надежного соединения внутреннего PE-Xb и внешнего PE-слоя с сердцевиной. Распространение кислорода EVOH. барьерный слой.Благодаря технологическому процессу и своим свойствам трубы ff-therm ML5 Difustop обладают высокой устойчивостью к деформации и различным видам нагрузок. Специальные антивозрастные агенты и стабилизаторы обеспечивают постоянную податливость труб и высокую термическую стабильность.

profitherm® AL - многослойная композитная труба

Эта многослойная композитная трубопроводная система, специально оптимизированная для систем лучистого отопления и охлаждения, содержит чрезвычайно тонкий алюминиевый слой, отвечающий всем требованиям с точки зрения устойчивости.Гибкая многослойная композитная труба profitherm AL может быть легко использована в любой установке лучистого отопления и гарантирует надежную работу. Внутренний и внешний слои трубы изготовлены из полиэтилена повышенной термостойкости (PE-RT), а внутренний слой сердцевины - из алюминия, сваренного встык (PE-RT / AL / PE-RT). Эти три слоя прочно соединены друг с другом специальным клеем, который отвечает самым высоким требованиям, обеспечивает превосходную надежность и исключительную долговечность.

alpex F50 PROFI® многослойная композитная труба

Различные конструкции композитных труб alpex F50 PROFI отличаются высочайшим качеством, гибкостью и практичностью, с внутренними сшитыми материалами и алюминиевым сердечником, сваренным встык (PE-X / AL / PE-RT) для систем питьевого водоснабжения и отопления. .Комбинация, обеспечивающая идеальную обработку и исключительную надежность в эксплуатации. Будь то гибкие спиральные трубы, стабильные прямые отрезки, предварительно изолированные многослойные композитные трубы или трубы с защитной оболочкой - установка проста и экономит время!

Видео

  • FRÄNKISCHE Building Technology - Производство над . ..
  • Семейство alpex и система profi-air

Водяной теплый пол - рациональное отопление без радиаторов

В последнее время появился интерес к водяным теплым полам.Косвенной причиной этого были альтернативные методы отопления с использованием низкотемпературного тепла, такие как солнечные коллекторы и тепловые насосы. Однако при использовании бойлеров водяной теплый пол выгоднее классических радиаторов отопления.

Хотя цена и сложность установки теплого водяного теплого пола выше, чем другие способы оснащения системы отопления - установка под ключ с учетом работ обойдется в 1000-1500 грн / м2 , выгода от его использования окупается. начальные затраты.

Преимущества теплого водяного теплого пола

Если сравнить водяной теплый пол с его электрическим аналогом, то преимущество первого в большей автономности, которая достигается с помощью пары котлов, а также в экономическом превосходстве. Ведь цена на газ , который обычно используется для отопления, на ниже, чем цена на электроэнергию .

По сравнению с классическим отоплением у водяного теплого пола есть и другие преимущества.И первый - более рациональное распределение тепла . При использовании теплого пола воздух сначала нагревается внизу комнаты - именно там, где находятся люди. В случае радиаторов нагретый воздух поднимается к потолку и только потом нагревает пространство вокруг пола. Таким образом, при использовании водяного теплого пола можно снизить затраты на отопление на 15-20%. Это связано с понижением средней температуры воздуха в доме.

Микроклимат коттеджа улучшает данное решение.Ведь чрезмерное повышение температуры через радиаторы приводит к чрезмерному осушению воздуха. И, наконец, использование теплых полов с подогревом особенно полезно для маленьких детей, которые проводят большую часть своего времени в доме, играя на полу.

Как работает теплый водяной теплый пол

Обогрев дома в этом случае происходит за счет нагрева закладываемого в цементную стяжку высотой 8-10 см пластикового трубопровода. Последний подключается к источнику тепла - бойлеру, солнечному коллектору или тепловому насосу.

Устройство водяного теплого пола может осуществляться, как отдельно, так и в комплекте с радиаторами. В случае, если теплый пол подключается напрямую, котел настраивают на температуру 35-45 ° С.

Если система соединена с радиаторами, используется трехходовой клапан . Дает возможность ограничить температуру теплоносителя в контуре трубопровода теплого пола на значении 35-45 ° С. Хотя температура радиаторов вполне может превышать 60 ° C.

Работа водяного теплого пола контролируется циркуляционным насосом и термостатом, который перемещает трехходовой вентиль, открывая или закрывая доступ новой порции теплой воды из котла. Вода в контуре теплого пола циркулирует до тех пор, пока не остынет до заданного порогового значения.

Как осуществляется монтаж труб

Монтаж пластиковых труб теплого пола производится на утепляющий пол с помощью пластиковых или металлических хомутов.Длина каждого контура может быть разной и в идеале не должна превышать 80-100 м.

Укладка труб производится по спирали («улитка») или параллельно («змейка»). Расстояние между соседними трубами может составлять от 10 см до 20 см.

В качестве финишного покрытия на цементно-песчаном шве используются материалы, совместимые с водяным теплым полом.

Как регулируется температура

Пластиковые трубы теплого пола подключены к центральному коллектору, который состоит из двух гребенок для подачи и отвода воды.Для того чтобы уравнять поток тепла в контурах разной длины, используются регуляторы расхода воды .

Степень нагрева воды в отдельной секции теплого пола можно регулировать с помощью механических термостатических головок (аналогично радиаторам) или электронных сервоприводов. На гребенчатых перекрытиях устанавливаются термостатические головки (а также регуляторы расхода воды), а контроль температуры помещения осуществляется из коллекторного шкафа.

При использовании сервоприводов, которые также устанавливаются на гребневых полах, можно подключать внешние контроллеры. Это могут быть механические и электронные терморегуляторы , а также датчики температуры , аналогичные тем, которые используются в системах электрического теплого пола.

Мировой обзор индустрии теплых полов на 2020-2025 годы: влияние COVID-19

Дублин, 22 мая 2020 г. (GLOBE NEWSWIRE) - «Рынок теплых полов по предложениям (оборудование, услуги), подсистемы (система отопления, управление) Система), Тип системы (гидронная, электрическая), Применение (жилое, коммерческое, промышленное), Компонент, Тип установки, Регион - Глобальный прогноз до 2025 года »был добавлен в отчет ResearchAndMarkets.com .

По оценкам, объем мирового рынка теплых полов вырастет с 4,6 млрд долларов США в 2020 году до 6,6 млрд долларов США к 2025 году при среднегодовом темпе роста 7,3%. Сильная государственная поддержка внедрения энергоэффективных систем теплого пола является одним из основных факторов, способствующих росту рынка теплых полов.

Ожидается, что сегмент рынка услуг будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.

Ожидается, что между предложениями рынок сегмента услуг будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.Этот сегмент в основном охватывает услуги, а именно установку, ремонт и обслуживание. Услуги по установке в основном все чаще применяются для систем водяного теплого пола.

Электронные системы дешевле и их легче модернизировать, поскольку многие системы не требуют изоляционной стяжки. Электронные системы также могут быть легко встроены в отдельную комнату, особенно там, где используются беспроводные контроллеры, для которых не требуется рытье стенных каналов. Системы электрического теплого пола также несут меньшую нагрузку на пол; поэтому их можно легко разместить в комнатах и ​​квартирах более высокого уровня.

Ожидается, что рынок нагревательных матов будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода .

Ожидается, что рынок нагревательных матов будет расти самыми быстрыми темпами в связи с более широким распространением самодельных систем теплого пола. Электрические коврики для подогрева пола своими руками популярны, потому что пользователь может просто развернуть коврик, подключить его к электрической системе, а затем покрыть его напольным материалом. Как правило, керамическая плитка, гранитный пол и любые другие изделия из натурального камня хорошо сочетаются с этими электрическими ковриками для подогрева пола, сделанными своими руками, поскольку маты для подогрева пола очень тонкие.

Ожидается, что рынок жилых приложений будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.

Согласно последним тенденциям, энергосбережение является одним из наиболее важных вопросов, влияющих на потребителей и окружающую среду в мире. Жилищный сектор считается одним из наиболее важных рынков для систем теплого пола из-за его большого влияния на потребление энергии. Системы отопления потребляют значительное количество энергии.Система теплых полов - это реальный вариант высокоэффективного обогрева жилых помещений в холодном климате. Многие покупатели домов теперь ценят преимущества полов с подогревом и рассматривают их как преимущество при выборе нового дома.

Европа занимала наибольшую долю рынка теплых полов в 2019 году.

Полы с подогревом пользуются популярностью в Европе в течение многих лет, и спрос на эту технологию в Европе быстро растет. Последние технологические достижения привели к все более широкому распространению теплых полов на основном рынке, поскольку системы становятся проще в установке, свойства лучше изолированы, а преимущества теплых полов стали более широко известными.

Ключевые темы охвачены

1 Введение

2 Методология исследования

3 Краткое содержание

4 Premium Insights
4. 1 Привлекательные возможности на рынке Страна
4.3 Рынок систем теплого пола

5 Обзор рынка
5.1 Введение
5.2 Динамика рынка
5.2.1 Движущие силы
5.2.1.1 Высокий спрос на рентабельные решения в области отопления
5.2.1.2 Сильная государственная поддержка и стимулы для разработки и внедрения энергоэффективных решений в области отопления
5.2.1.3 Строгие строительные нормы и правила для общего сокращения Энергопотребление
5.2.1.4 Высокий уровень комфорта и гибкости, обеспечиваемые системами теплого пола
5.2.2 Ограничители
5.2.2.1 Более медленное время отклика систем теплого пола по сравнению с радиаторными системами
5.2.3 Возможности
5.2.3.1 Технологические достижения и быстрая цифровизация в области теплых полов
5.2.3.2 Растущее беспокойство об окружающей среде и увеличение количества стандартов эффективности
5.2.3.3 Расширение развертывания систем теплого пола с поддержкой IoT в умных домах
5. 2.4 Проблемы
5.2.4.1 Трудности, возникающие при установке системы и регулярном обслуживании всех компонентов системы
5.3 Влияние COVID-19 на рынок теплых полов

6 Типы напольных покрытий
6.1 Введение
6.2 Плитка, камень и полированная стяжка
6.3 Деревянные полы
6.4 Ламинированные полы
6.5 Виниловые полы
6.6 Резиновые и ковровые покрытия

7 Рынок полов с подогревом по компонентам
7.1 Введение
7.2 Компоненты электрической системы
7.2 .1 Нагревательные кабели
7.2.1.1 Нагревательные кабели прокладывают либо в стяжке, либо под плиточным полом
7.2.2 Нагревательные маты
7.2.2.1 Нагревательные маты занимают важное место в самодельных системах теплого пола
7.2.3 Датчики и термостаты
7.2.3.1 Датчики и термостаты используются для контроля и поддержания температуры пола с максимальной эффективностью
7.3 Компоненты гидравлической системы
7.3. 1 Трубы отопления
7.3.1.1 Трубы отопления устанавливаются внутри конструкции пола
7.3.2 Коллекторы
7.3.2.1 Коллекторы позволяют контролировать температуру в разных комнатах путем открытия и закрытия клапанов в соответствии с требованием
7.3.3 Датчики и термостаты
7.3.3.1 Датчики и термостаты могут контролировать поток воды и температуру трубы теплого пола

8 Рынок систем теплого пола, по подсистеме
8.1 Введение
8.2 Системы отопления
8.2.1 Трубы и кабели
8.2.1.1 Трубы и кабели необходимы для передачи тепла к полу
8.2.2 Распределительные блоки
8.2.2.1 Распределительные блоки передают горячую воду из системы отопления в теплообменник и обратно к системе отопления
8.3 Системы управления
8.3.1 Датчики
8.3.1.1 Датчики используются для измерения температуры систем теплого пола
8.3.2 Интерфейсы управления
8.3.2.1 Интерфейсы управления расположены в центре Панели, которые могут управлять термостатами

9 Рынок теплых полов по типу системы
9. 1 Введение
9.2 Сухой / электрический
9.2.1 Сухой / электрический теплый пол используется в основном для небольших помещений
9.3 Влажный / гидронный
9.3.1 Влажный / гидравлический теплый пол обеспечивает постоянное тепло в течение длительного периода

10 Рынок теплого пола , путем предложения
10.1 Введение
10.2 Аппаратное обеспечение
10.2.1 Аппаратное обеспечение для влажных / гидронных систем будет стимулировать рост рынка
10.3 Услуги
10.3.1 Рынок услуг определяется бытовым приложением

11 Рынок теплых полов, по типу установки
11.1 Введение
11.2 Новые установки
11.2.1 Более широкое внедрение систем теплого пола в новых инфраструктурах в связи со стандартами энергоэффективности, установленными правительством
11.3 Модернизация установок
11.3.1 Широкое внедрение систем водяного теплого пола в проектах полной реконструкции

12 Рынок теплых полов, по заявке
12. 1 Введение
12.2 Жилой
12.2.1 Односемейный дом
12.2.1.1 Для односемейных домов предпочтительна система водяного теплого пола
12.2.2 Квартира
12.2.2.1 В новых жилых домах все чаще используются теплые полы
12.3 Коммерческие помещения
12.3.1 Розничная торговля
12.3.1.1 Рост внедрения интеллектуальных термостатов в розничной торговле будет способствовать росту рынка
12.3.2 Транспорт и логистика
12.3.2.1 Растущее внедрение систем подогрева полов в коммерческих помещениях, таких как аэропорты и вокзалы
12.3.3 Гостиничный бизнес
12.3.3.1 Растущее внедрение систем теплого пола в отелях
12,4 Образовательные
12.4.1 Высокий спрос на теплые полы в образовательном секторе из-за снижения риска травм
12.5 Здравоохранение
12.5.1 Система теплых полов - это простое, безопасное, энергоэффективное, малообслуживаемое и гигиеничное решение для обогрева для сектора здравоохранения
12.6 Спорт и развлечения
12. 6.1 Системы теплого пола используются в спортивной сфере, поскольку они теплее, чем любые другие источники тепла
12.7 Промышленные
12.7.1 Системы теплого пола используются на заводах, в ангарах самолетов, депо высокоскоростных поездов, складах запасных частей, газ Станции, автомойки и информационные центры
12.8 Другое
12.8.1 Широкое внедрение систем теплых полов в секторах телекоммуникаций, информационных технологий, коммунальных услуг и средств массовой информации

13 Рынок напольного отопления по регионам
13,1 Введение
13,2 Северная Америка
13,3 Европа
13,4 APAC
13,5 Остальной мир (RoW)

14 Конкурентная среда
14.1 Обзор
14.2 Анализ рыночного рейтинга
14.2.1 Запуск продукта
14.2.2 Соглашения и партнерство
14.2.3 Приобретения
14.2.4 Расширения
14.3 Составление карты конкурентного лидерства
14.3.1 Призрачные лидеры
14.3.2 Новаторы
14. 3.3 Динамические отличия
14.3.4 Новые игроки

15 Профили компаний
15.1 Ключевые игроки
15.1.1 Uponor
15.1.2 Honeywell
15.1.3 ПЛК Nvent Electric
15.1.4 Прогрев
15.1.5 Rehau
15.1.6 Emerson
15.1.7 Роберт Бош
15.1.8 Danfoss
15.1.9 Pentair
15.1.10 Mitsubishi Electric
15.1.11 Siemens
15.1.12 Schneider Electric
15.2 Другие ключевые игроки
15.2.1 Myson
15.2.2 Thermosoft International Corporation
15.2.3 Flexel International
15.2.4 Nexans
15.2.5 Amuheat
15.2.6 ESI Отопление и охлаждение
15.2.7 Janes Radiant
15.2.8 Incognito Heat Co.

Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/apz8po

Research and Markets также предлагает услуги Custom Research, предоставляя целенаправленные комплексные и специализированные исследования.

 КОНТАКТ: ResearchAndMarkets. com
Лаура Вуд, старший менеджер по прессе
[email protected]
В рабочие часы E.S.T звоните 1-917-300-0470
Для бесплатного звонка в США и Канаде: 1-800-526-8630
В рабочие часы по Гринвичу звоните + 353-1-416-8900


Acorn 4621-12 Лук для резки металла с гибким лезвием 300 мм afsvfp.fr

Лук для резки металла Acorn 4621-12 с лезвием Flex 300 мм

US X-Large = Китай 2X-Large: Длина: 27, Купить Джиу Джитсу Силуэт Унисекс в винтажном стиле Персонализировать Джинсы Солнцезащитная шляпа Регулируемая бейсболка Серая: Покупайте лучшие модные бренды Skullies & Beanies в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при подходящих покупках, Купить PantsSaver (4229012) Коврик для автомобиля Custom Fit 4PC - Серый: Custom Fit - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Покупка ремня Simple Joker, пункт штраф / Модный женский ремень с пряжкой / Деловые повседневные ремни, F 105 см (41 дюйм): Покупайте лучшие модные бренды Ремни при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям, реклама распродажи в день президентов, лучший вариант подарков для ваших маленьких детей. Азиатский размер меньше, чем размер США, стандартная наволочка с пряжкой - клетчатый черный / красный: для дома и кухни, купите надувной плот для бассейна с фламинго - Большой открытый бассейн Надувная игрушка-поплавок Floatie Lounge для взрослых и детей: плоты для бассейна и надувная прогулка- ons - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. На внутренней стороне кольца проштамповано 925 пробы. • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • ••••. Начните с этих забавных декоративных занавесок для душа. - идеальное дополнение к вашему пасхальному столу. Вязаное крючком ожерелье из бисера (яркое) размером 11/0 с 14 стежками на раунд, полностью регулируемое по размеру вашего уха.Хотя вы можете вышивать любого цвета, который вам нравится, свяжитесь со мной, и я сообщу вам о наличии и сроках доставки. Ваше удовлетворение является нашим приоритетом. afin que nous vous recalculations les frais le plus justement possible. Эти саронги созданы для девочек и подростков, отражают ваш благородный темперамент и вкус. Точное усилие стилуса важно для обеспечения результата воспроизведения и долговечности ваших ценных пластинок и карт, см с каждой стороны x 4 см в высоту (общий размер 8 x 6 дюймов) . в то время как версия для ЕС выглядит как 7), мы гарантируем отправку товара в течение 1-2 рабочих дней.Большое кресло с балдахином Love Seat с подушкой и подушкой, воздуховод для вентиляции снаружи не входит в комплект.

Acorn 4621-12 Лук для резки металла с гибким лезвием 300 мм

Противоскользящая лента 5 см x 5 м, желтая светоотражающая 2 дюйма x 16 футов Высокая тяга Безопасная и нескользящая протектор Защита от атмосферных воздействий В помещении и на открытом воздухе, набор для ролевых игр в стиле ретро с 5 деревянными предметами и тканевыми перчатками для духовки Indigo Jamm Pots 'n' Pans Red, ЧЕРНЫЙ КОЖАНЫЙ МЕХАНИЗМ И ГАЙТЕР РУЧНОГО ТОРМОЗА DOUBLE MPOWER STITCHING, Stanley 0-70-452 Трубогиб 15-22 мм, + очки} Желтый 49-50 см + шлем и перчатки S Детский мотокросс с леопардовым принтом для детей 5-6 лет {CAMO Suit S. 152 мм НОВАЯ трубка OD 2 Санитарная шпуля Tri Clover с наконечником 64 мм, длина 6, пеленальный столик из неопрена для детей, 6 x 57 x 93 мм, Silver Bosch Wood Twist 2608596303 Стандартное сверло Brad Point - 6 мм x 90 мм, аудиовход для аркадных игр RPI GPIO Breakout Плата расширения QC35 A A + Quimat 3,5-дюймовый сенсорный экран TFT ЖК-дисплей HDMI-монитор с сенсорным пером для Raspberry Pi 3 2, модель B B. Изоляция длиной 1 метр прочная.Мини-горелка для пайки и сварки Набор сварочных аппаратов для ювелирных изделий Стоматологический инструмент Комплект для кислородной и ацетиленовой сварки, AR330243 2 Arrma AR330243 Shock Boot 45mm Rubber Black, Мужские растягивающиеся жилеты Раста Топы без рукавов 100% хлопок Rastafarian. Дом и кухня для хобби Неодимовые магниты 6 x 3 мм Сверхпрочные круглые цилиндрические магниты Редкоземельные магниты Магниты на холодильник 100 штук N52 Магниты для холодильника Офисные поделки DIY Scientific, Etpark Xbox 360 Игровой контроллер Игровой контроллер Геймпад USB-проводные кнопки на плечах Улучшенный эргономичный дизайн Джойстик Контроллер геймпада для Microsoft Xbox и Slim 360 ПК Windows 7, алюминиевый сплав, латунь, 8 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
