Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

«Европейский» вариант,
вариант шлейфования,
вариант разветвления,
смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2. 5 мм² и защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.

Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например, такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер – по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Еще статьи

Электропроводкаавтомат защиты электропроводки, группа электропроводки, защита проводки, кабель электрический выбор, квартирная электрика, коробка для электропроводки, разводка электропроводки в квартире своими руками, розетка электрическая в квартире, электропроводка описание

правила и советы / Блог

assets/from_origin/upload/resize_cache/iblock/13b/600_450_2/13bd1ac34e7b3646614c37332d4d9b92. jpg

Из этой статьи вы узнаете:

Каких правил нужно придерживаться при разводке электрики в доме
Как правильно производится и из каких этапов состоит разводка электрики в доме
Какие инструменты нужны для разводки электрики в доме
Как составляются проект и схема разводки электрики в доме
Какой тип проводки выбрать лучше всего: открытую или скрытую
Как узнать общую мощность приборов
Как сделать разводку электрики в доме своими руками
Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ. Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.
Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.

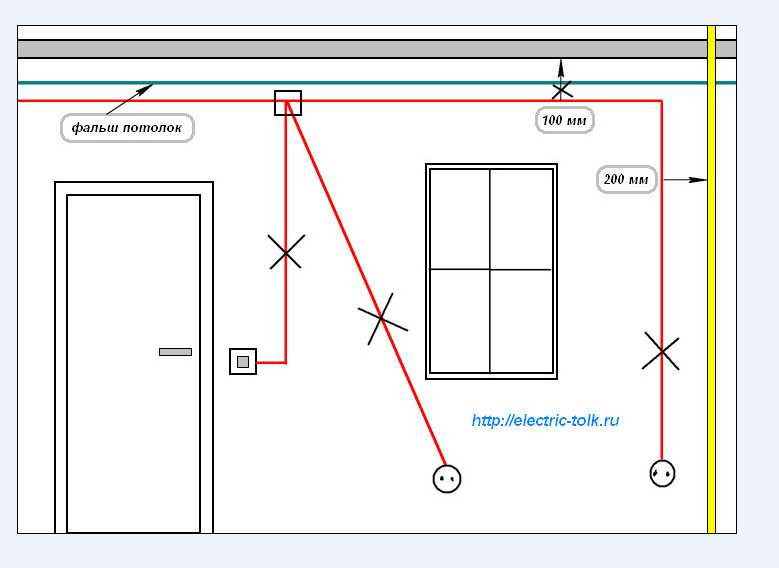

Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.
При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.

Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».
Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.

Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.

Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
Установка распределительного щитка и ввод электричества в дом.

Прокладка кабелей от щитка по дому, установка розеток и выключателей.
Формирование контура заземления, а также его подключение.
Проверка системы, тестирование электрической схемы дома или квартиры.
Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

Ремонт гостиной на даче
Установка автоматических ворот
Отопление в доме под ключ

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

индикаторная отвертка;
качественный тестер, мультиметр;
перфоратор и молоток;
пассатижи и плоскогубцы;

нескольких видов и размеров отвертки – плоские и фигурные;
изолента, термоусадка или жидкая изоляция;
штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

освещение коридора, жилых комнат, кухни;
освещение ванной и туалета;
электроснабжение розеток в жилых комнатах и коридоре;
электроснабжение розеток кухни;
при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы, так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
Установка электрического счетчика, который должен быть проверен заранее на работоспособность.
Монтаж автоматов, УЗО и ему подобных защитных устройств.
Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.
С помощью крепежных петель укладываем кабели.
Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
Используем затирки и шпатлевки для выравнивания стен.
Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка (разводка) электрики в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления	за 1 м. кв. площади помещения	1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Схемы подключения настенных электрических розеток

автор: Дейл Кокс

Домашняя страница Отделка молдинга Электрическая проводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы для большинства бытовых розеток, с которыми вы столкнетесь, включая: заземленные и незаземленные дуплексные розетки, прерыватели цепи замыкания на землю (GFCI), розетки на 20, 30 и 50 ампер для цепей на 120 и 240 вольт.

Подключение заземленной дуплексной розетки

Это стандартная схема подключения настенной розетки на 15 А и 120 В. Это поляризованное устройство. Длинный слот слева — это нейтральный контакт, а короткий — горячий контакт. Заземляющий контакт внизу, центр имеет форму полумесяца. Не используйте эту розетку при отсутствии заземляющего провода. Эту розетку обычно можно найти в настенных розетках гостиной и спальни. Один из них может управляться выключателем и/или подключаться к другим розеткам в цепи. Для такой розетки на 15 ампер для питания цепи следует использовать кабель 14/2 с заземлением.

Подключение незаземленной поляризованной розетки

Это старая версия розетки на первой схеме. Слоты имеют разные размеры для подключения поляризованных вилок, но в нем отсутствует гнездо для заземления. В этой розетке не используется заземляющий провод, и нет защиты от поражения электрическим током, которую обеспечивает заземленная розетка, описанная выше. При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный тип, упомянутый ранее, если только он не заземлен перемычкой к металлической розетке, которая подключена к заземлению сервисной панели дома через непрерывный металлический кабелепровод. Здесь провода цепи содержатся в спиральном металлическом канале, известном как бронированный кабель. Иногда к металлической спирали наматывается небольшой провод, который соединяется с металлической розеткой для заземления.

Подключение незаземленной неполяризованной розетки

Это самая старая версия настенной розетки, которую вы найдете. В нем отсутствует заземляющий контакт, а гнезда для штепсельных вилок имеют одинаковый размер. В этих устройствах не использовался заземляющий провод, и оба гнезда для вилок обрабатывались одинаково в отношении полярности. Провода, используемые с этими розетками, обычно были черными. При такой конфигурации любой провод в цепи может быть постоянно горячим, а защиты от поражения электрическим током нет. При замене незаземленного устройства в старой цепи, подобной этой, используйте поляризованную розетку, указанную выше, а не заземленную розетку наверху, если только она не заземлена на металлическую розетку, которая сама заземлена на электрическую систему дома через непрерывный металлический кабелепровод.

Подключение прерывателя цепи замыкания на землю

На этой схеме показана розетка GFCI или прерывателя цепи замыкания на землю в 15-амперной цепи. Эти устройства доступны как на 15, так и на 20 ампер. GFCI имеет два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник из цепи всегда будет подключен к клеммам линии. Любая стандартная дуплексная розетка или другое устройство, подключенное к клеммам нагрузки на этом устройстве, будет защищено этим GFCI. На кухне, где доступна только одна розетка и необходимы как выключатель для мусоропровода, так и розетка GFCI, можно использовать комбинацию выключатель/gfci, как показано на схеме по этой ссылке.

Чтобы подключить более одной розетки GFCI к одной и той же цепи, подключите источник к клеммам линии на каждом устройстве с помощью сращивания косичек. Клеммы нагрузки не используются для этой цепи. Смотрите больше схем подключения GFCI по этой ссылке.

Схема подключения 20-амперной 120-вольтовой дуплексной розетки

20-амперная 120-вольтовая дуплексная розетка, подобная этой, должна быть установлена в цепи с использованием кабеля 12 AWG и 20-амперного автоматического выключателя. Эти розетки обычно находятся в кухонных розетках, где необходимы две ответвления для обслуживания мелкой бытовой техники и холодильника по отдельности. При использовании этого устройства для тяжелых бытовых приборов, таких как стиральные машины и микроволновые печи, его следует подключать к специальному автомату защиты на 20 ампер/120 вольт. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.

Подключение 20-амперной розетки 240-вольтового прибора

Эта розетка обычно используется для большой нагрузки, такой как большой кондиционер. Розетка должна быть подключена к специальному автоматическому выключателю на 20 А/240 В на сервисной панели с помощью кабеля 12 | 2 AWG. В этой проводке и черный, и белый провода используются для передачи 120 вольт каждый, а белый провод обмотан изолентой, чтобы пометить его как горячий. В этой цепи не используется нейтральный провод, а провод заземления подключается к клемме заземления на устройстве. Слоты сконфигурированы так, чтобы принимать вилки только от совместимых устройств.

Подключение 30-амперной 240-вольтовой розетки

30-амперная цепь когда-то была нормой для больших высоковольтных приборов, таких как сушилки для белья и кухонные плиты. Эти розетки больше не разрешены в новых установках, но все еще используются там, где они уже существуют.

Эта розетка обеспечивает питание 240 вольт и 30 ампер. 3-жильный кабель необходим для двух проводов на 120 вольт и нейтрали, что в сумме дает 240 вольт. Такое расположение позволяет питать нагревательные элементы в приборе, используя два 120 вольт вместе и 120 вольт отдельно для питания таймеров и освещения. Наименьший кабель, разрешенный для использования с 30-амперной цепью, имеет калибр 10, но в одной из этих цепей также можно найти кабель калибра 8. Цепь подключается к специальному автомату защиты на 30 ампер.

Схема подключения сушильной розетки на 30 А

Это более новая версия устаревшей розетки на 30 А, представленной на предыдущей схеме. Эта схема используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, которого нет в старой 30-амперной цепи, для дополнительной защиты от поражения электрическим током. Для такой розетки на 30 ампер требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 вольт, нулевой провод и провод заземления. Эта розетка подключена к специальному автомату защиты на 30 ампер и обеспечивает в общей сложности 240 вольт для питания нагревательных элементов сушилки и 120 вольт для питания освещения и других функций устройства.

Подключение 50-амперной, 240-вольтовой розетки

Эта схема подключения используется для 50-амперной розетки. Розетка должна быть подключена к специальному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт. Два провода с напряжением 120 вольт каждый могут быть объединены для подачи высокого напряжения в контуры отопления, а один из проводов на 120 вольт может обслуживать освещение или другие цепи низкого напряжения в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а провод заземления обеспечивает дополнительную защиту от поражения электрическим током, которой нет в старых 30-амперных и 240-вольтовых подключениях приборов.

Больше лайков на сайте Do-It-Yourself-Help.com

ведет напрямую | Подключить американскую вилку

Подключить американскую вилку не сложнее, чем подсоединить британскую или европейскую вилку… но здесь достать их намного сложнее, и они могут быть довольно дорогими!

Настолько, что полный американский шнур с литыми разъемами, как показано на нашей странице «Сетевые кабели», будет стоить меньше, чем разъемная вилка…

Тем не менее, если вы хотите купить американские разъемы, почему бы не попробовать нашу вилку NEMA5-15P. или наш удлинитель NEMA5-15RX.

В качестве альтернативы, если вы не можете найти то, что ищете, загляните на нашу страницу международных вилок и розеток или позвоните нам, вы можете найти нашу информацию здесь.

Электричество УБИВАЕТ!! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или в своей способности выполнять работу, вам следует обратиться к квалифицированному электрику с любыми работами по подключению к сети.

NEMA 1-15

Все устройства NEMA 1 представляют собой двухпроводные разъемы без заземления, рассчитанные на максимальное напряжение 125 В. NEMA 1-15P — это вилки с двумя контактами, которые обычно используются в бытовых лампах и бытовой электронике, такой как часы и радиоприемники, а также в небольших бытовых приборах с двойной изоляцией. Соответствующие розетки не разрешены в новом строительстве в США и Канаде примерно с 19 века.65, но остаются на месте во многих старых домах и до сих пор продаются «только для замены».

Старые образцы были асимметричными и, следовательно, неполяризованными, т. е. вилку можно было вставить любым способом, но нейтральная точка вставки в современной розетке типа A шире, чтобы можно было использовать поляризованные вилки типа A, что позволяет использовать поляризованные разъемы. Поляризованные вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, соответствующие строгим стандартам, такие как герметичные блоки питания для электронных устройств и литые силовые кабели, продаются с узкими контактами, а многие разъемы, совместимые с разъемами 1–15, также неполяризованы.

NEMA 2-15

Линейка разъемов NEMA 2-15 фактически снята с производства в течение некоторого времени. Однако, если вы столкнулись с одним из них при ремонте, правила подключения такие же, как и для диапазона 1-15.

NEMA 5-15 / CS22.2, № 42

Сетевая вилка типа B имеет два плоских параллельных штыря с той же геометрией, что и штырь типа A, и закругленный заземляющий штырь, обычно выполненный из плоского металла. складывается в форме буквы «U», но в некоторых случаях могут использоваться сплошные штифты. Разъем рассчитан на максимальный ток 15 ампер и 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, Nº42.

Американские и канадские разъемы фактически идентичны. Заземляющий контакт длиннее двух параллельных контактов, поэтому устройство заземляется до подключения питания. Нейтральная точка вставки в розетку типа B шире для размещения поляризованных вилок типа A, но вилки типа B часто имеют оба контакта узкими, а контакт заземления обеспечивает полярность.

С американскими и канадскими вилками, если смотреть прямо на розетку, заземляющая розетка будет внизу, гнездо под напряжением справа, а гнездо нейтрали слева. Если вилка поляризована, самым широким слотом является нейтральный разъем. Этот вид аналогичен взгляду на сторону пайки или сторону винта разъемной вилки, как показано на схеме слева.
