Стандартные размеры ступеней лестницы: основания расчетов
Лестница – это конструкция, обеспечивающая пеший переход между разными уровнями сооружения. Лестница, независимо от ее расположения, должна быть удобной для передвижения. Поэтому стандартные размеры ступеней лестницы рассчитываются исходя из антропометрических характеристик среднестатистического человека.
Глубина ступени, или проступни, рассчитывается по размеру ступни человека. Обычно это от 200 до 350 мм. Этот размер играет большую роль при движении человека вниз по лестнице. При этом ставя ступню на ступеньку, ее носок свешивается с проступни на 1-1.5 см.
Обратите внимание! Слишком узкая ступенька при движении человека вниз будет вынуждать его смещать центр тяжести ближе к пятке, что повышает риск падения. Слишком широкая ступенька будет неудобна для передвижения, так как не будет ритма движения.
Оптимальные значения расчетов

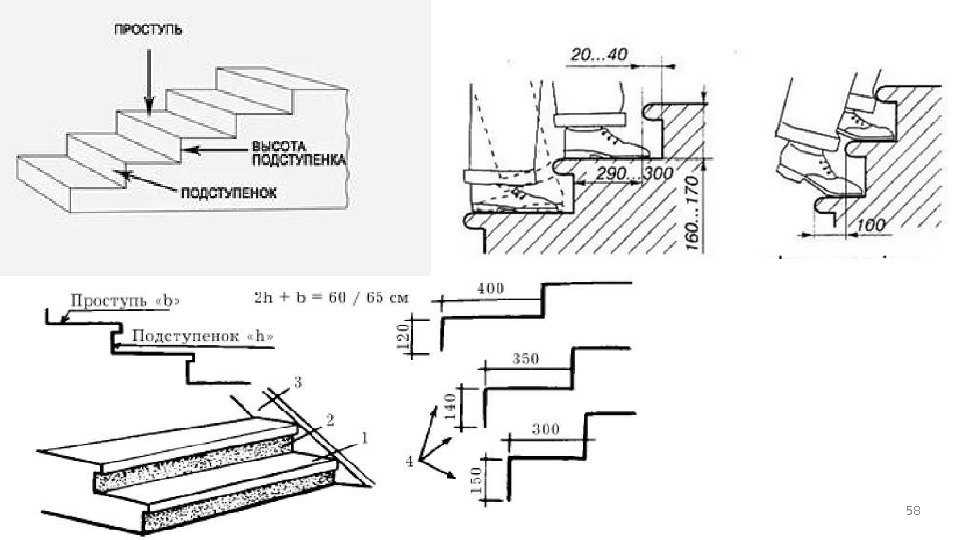

Формула для расчета оптимального размера ступеней лестницы
Соотношение размера высоты ступени, или высоты подступни, и глубины ступени, или проступни, коррелирует с шагом среднестатистического взрослого человека, который принято считать равным 60-64 см.
Расчет углов
В виде формулы это соотношение выглядит так:
2a+b=65±4 см,
Где a – это оптимальная высота подступня, а b – искомая ширина проступни.
Оптимальной высотой подступня считается 15см. При уменьшении высоты подступня подъем по лестнице удлинится из-за большого количества маленьких шажков, а его увеличение сделает подъем физически сложным, так как придется поднимать ногу и потом вес всего тела на большую высоту.
Для легкого запоминания есть упрощенный вариант этой формулы:
a+b=45±2см
Отсюда получаем, что при оптимальной высоте подступни 15см, ширина проступни будет 30 см. Это считается оптимальным соотношением размеров ступени.
Исходя из этих пропорций, получаем оптимальный угол наклона лестничного марша к горизонтальной поверхности. Сделав элементарные вычисления по теореме Пифагора, получим угол в 30 о.
Средняя длина шага
Таким образом, геометрические параметры удобной и безопасной лестницы будут такие:
- высота подступня – 15см;
- ширина ступени – 30см;
- угол наклона лестницы к горизонтальной поверхности – 30о.
Допустимый диапазон варьирования оптимальных параметров лестницы
Конечно, не всегда возможно придерживаться вышеуказанных параметров. Угол наклона лестницы, от которого зависит соотношение размеров подступни и проступни, может колебаться в пределах от 25одо 35о. Лестница, сделанная в этих рамках наклона к поверхности, будет считаться удобной и безопасной. При увеличении угла наклона больше 45о, лестница будет считаться приставной, а безопасное движение по ней вниз будет возможно только спиной вперед.
Что касается длины ступеней, то они соответствуют ширине лестничного марша. Самыми распространенными лестничными являются подъездные марши, шириной 70см. В помещениях, где предполагаемая плотность движения по лестнице будет высокая, ширину лестничного марша рекомендуют делать большей, до 1.3м, что позволит одновременное движение по лестнице в обоих направлениях. Такая лестница даст возможность свободного переноса по ней габаритных предметов.
Ширина лестницы
Ступени модульных лестниц могут иметь нестандартные формы и размеры. В данном случае расчет ступеней производится исходя из максимально возможных параметров удобства, которые позволяют конкретные обстоятельства.
Правильно рассчитанное количество ступенек лестницы, правильно выбранный угол наклона лестницы будет главным условием того, что ступеньки лестницы будут соответствовать стандартам удобства и безопасности.
Требования к лестницам | Градиус
Почему одни лестницы удобны для подъёма и спуска а другие не очень? На какие основные требования к лестницам на второй этаж нужно обратить внимание, чтобы лестница была безопасной, и какая площадь проема нужна под комфортную лестницу.
Если вы не собираетесь тренироваться альпинизму, подымаясь на второй этаж вашей квартиры или дома, вам необходимо предусмотреть достаточной ширины и длины проем для лестницы, уже на стадии проектирования дома. К сожалению, застройщики зачастую встраивают лестницы по принципу «сколько места останется между ванной и кухней».
В итоге угол подъема получается слишком крутой, либо ширина прохода слишком узка и высота подъема неудобна для подъема, а особенно спуска. Вы не замечали ничего подобного у себя в подвальной лестнице, или у знакомых на даче? Если раньше это считалось чуть ли не «нормой» для загородного и дачного строительства, то с тех пор требования и стандарты строения лестниц поднялись на новый уровень.
Так почему же одни лестницы удобные а другие нет
Есть четыре основных требования к лестницам влияющие на комфортность:
- Высота ступени
- Ширина ступени
- Ширина лестницы
- Высота прохода лестницы
Рассмотрим подробнее основные требования к лестницам:
Высота ступени лестницы
Какая оптимальная высота ступени лестницы? Исследования показывают, что комфортная высота подъема равна, приблизительно четверти шага человека. Шаг взрослого человека примерно составляет 60-80 см. Значит оптимальная высота ступени лестницы 15 -20 см.
Если высота будет меньше 15 см, то будет появляться инстинктивное желание шагнуть через ступеньку.
Если высота ступени больше 20 см., то будет тяжело поднимать ногу, и чем больше, тем труднее.
Заказать бесплатный замер лестницы
Нужно отметить, что для лестницы в многоэтажном доме, которая служит для аварийного подъема и спуска на/с высокого этажа, высота ступени должна быть ближе к 15 см. Ведь нужно подниматься достаточно долго — при высокой ступени намного быстрее устаешь.
Для деревянной лестницы в доме высота ступени должна быть ближе к 20 см. Во первых вы эконимите пространство, которое занимает лестница. Во вторых, если вам нужно быстро спуститься со второго на первый этаж (звонок мобильного, забытая каша на кухне…) при высоте ступени 15 см. вы будете бежать через ступеньку. Это достаточно травмоопасно. При высоте же ступени 18-20 см. спуск будет намного менее опасным.
Ширина ступени лестницы
Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень.
Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.
Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .
Ширина лестницы
Опыт показывает, что оптимальной шириной лестницы может быть 90-100 см. . Такое расстояние позволит на марше разойтись двум людям, пронести диван, другие крупногабаритные вещи, или по корзине с цветами в каждой руке. : )
Высота прохода лестницы
Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три.
Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.
Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.
Размеры лестниц (Руководство по размерам лестниц и перил)
Вот наше руководство по размерам лестниц, включая размеры прямых конструкций и других различных типов лестниц и размеров перил.
При строительстве многоэтажного дома важно знать правильные размеры лестницы.
Эти знания обеспечат каждому максимально безопасный путь при подъеме и спуске по лестнице. Ниже мы приводим основные размеры, которые следует учитывать при планировании лестницы.
Содержание
Размеры стандартной лестницы
Прямые лестницы — это стандартные лестницы, которые обычно встречаются в обычных и традиционных жилых домах. Их проще всего строить, а также легче всего подниматься и спускаться по ним.
Стандартные прямолинейные лестницы имеют размеры ширины ступени 36 дюймов или 91,4 сантиметра, глубину проступи ступени 11 дюймов или 28 сантиметров, размер подступенка 7 дюймов или 18 сантиметров и длину от низа до края вверху лестницы 10 футов или 3 метра.
Размеры ширины лестницы
Ширина лестницы — это длина лестницы от края до края. Международный жилищный кодекс и другие местные строительные нормы и правила имеют стандарт, и этот стандарт обычно составляет 3 фута или 36 дюймов в ширину или шире.
Этот размер не включает поручни.
Лучшее в этом то, что чаще всего эти размеры являются гибкими, поэтому, если вы соответствуете минимальному количеству футов, вы можете сделать лестницу такой ширины, какой хотите, в зависимости от размера вашего дома, вашего бюджета, или ваши потребности.
Размеры ступеней лестницы
Ступенька — это горизонтальная поверхность, на которую вы ступаете, поднимаясь и спускаясь по лестнице. Вы отмечаете глубину проступи, измеряя передний край выступа до другого переднего края или выступа другой ступени.
Это расстояние измеряется по горизонтали и должно быть не менее 10 дюймов, если у вас есть выступ ступени. Если у вас нет носа, максимальная длина протектора составляет 11 дюймов.
Глубина ступеней вашей лестницы должна быть достаточной для того, чтобы большая часть стопы могла ступать по лестнице. Чтобы избежать несчастных случаев, важно правильно подобрать этот размер и сделать его как можно более точным, особенно при спуске по лестнице.
Размеры косоура лестницы
Косоур лестницы или косоур – это то, на чем расположены стороны лестницы. Вы можете видеть пилообразные стороны, но иногда это может быть просто сплошная прямая структура.
Косоур лестницы – это место, где ступени и подступенки зацепляются и закрепляются. Минимальная толщина, при которой косоур надежно поддерживает конструкцию лестницы, составляет 3,5 дюйма.
Размеры подступенка
Во-первых, нам нужно знать, что такое подступенок, а подступенок — это вертикальная часть ступени. Это расстояние, на которое вы перемещаете ноги вверх или вниз по лестнице.
Расстояние между каждой ступенькой или подступенком не должно превышать 7 3/4 дюйма. Этот стандарт установлен для того, чтобы лестница не была слишком высокой или слишком низкой, чтобы избежать несчастных случаев.
Если вы выбираете открытые подступенки для вашей лестницы, вы должны убедиться, что пространство не превышает 4 дюймов; он должен быть 4 дюйма или меньше.
Размеры эвакуационной лестницы
Эвакуационные лестницы — это тип лестниц, которые обычно можно увидеть на аварийных выходах зданий. Эти типы лестниц должны быть изготовлены из негорючих материалов от поручней до носка.
Крайне важно получить правильную и достаточную ширину, чтобы иметь возможность перемещать несколько человек в случае необходимости в чрезвычайной ситуации. Правильная высота подступенка выходной лестницы и соответствующая глубина проступи обеспечат безопасность и удобство использования, когда люди движутся вверх и вниз по лестнице.
Минимальная ширина эвакуационной лестницы, по которой будут перемещаться менее 50 человек, должна составлять 36 дюймов или 91,44 сантиметра, если по лестнице будут подниматься более 50 и менее 200 человек, ширина лестницы должна составлять 44 дюйма или 111,7 см.
Если речь идет о крупном здании с вместимостью 2000 человек и более, ширина лестницы выхода должна быть не менее 56 дюймов или 142,24 сантиметра.
Минимальная высота подступенка для эвакуационной лестницы составляет 4 дюйма и может достигать 7 дюймов, а глубина проступи составляет 11 дюймов, а максимальный размер между площадками должен иметь высоту 12 футов.
Размеры винтовой лестницы
Винтовые лестницы представляют собой винтовую лестницу. Ступени лестницы прикреплены к центральной опоре. Винтовые лестницы отлично подходят для небольших домов из-за их компактного дизайна, но из-за этого они также опасно крутые. Добавление перил на винтовую лестницу может стать дополнительной мерой предосторожности.
При расчете размеров винтовой лестницы в качестве эталона учитываются размеры стандартной винтовой лестницы с 12 ступенями.
Винтовая лестница с 12 ступенями, вращающаяся на 360 градусов. Он будет иметь высоту 9 футов или 2,75 метра от верхней части пола лестницы до нижней части основания лестницы.
Расстояние до каждого стояка будет составлять 6,7 дюйма или 17 сантиметров, а проем будет иметь длину 49 дюймов или 1,25 метра.
Размеры лестницы Switchback
Лестницы с поворотом также называются полуповоротными. У них есть два прямых лестничных пролета, которые поворачивают под углом 90 градусов посередине. Поворот можно использовать на чем угодно, и он также может иметь изогнутый край.
Стандартные размеры для этого типа: высота 10 футов или 3 метра от одного этажа до последней ступеньки и угол свободного пространства 36 дюймов или 91,4 сантиметра.
Он также имеет минимальную ширину ступени 36 дюймов, глубину ступени 11 дюймов и подступенок 7 дюймов.

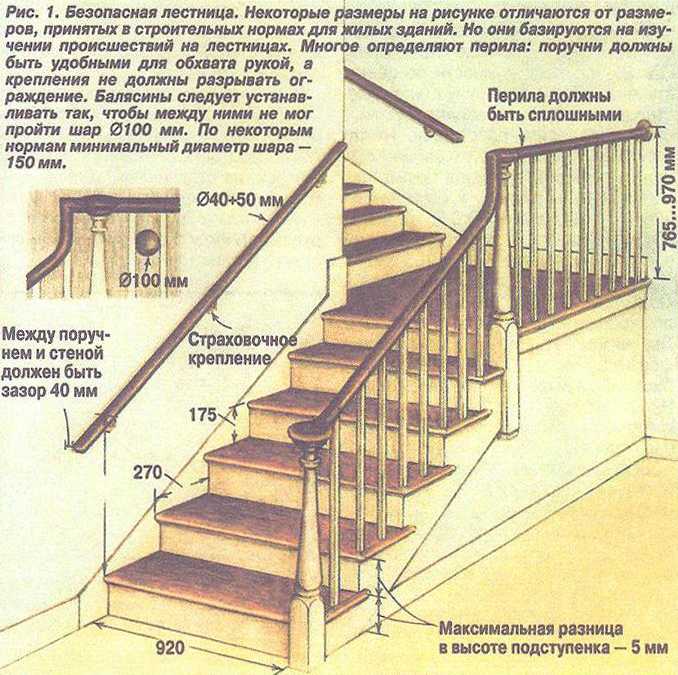

Размеры лестничных перил
Лестничные перила вашей лестницы являются опорной конструкцией, позволяющей избежать несчастных случаев, когда люди пользуются лестницей. Длина может продолжаться и соответствовать общему размеру вашей лестницы, но минимальная высота для поддержки людей, использующих их, должна составлять не менее 36–38 дюймов.
Со всеми размерами, которые мы перечислили для самого простого типа лестниц, вы должны проверить свои местные строительные нормы и правила, чтобы гарантировать, что вы соблюдаете минимальные государственные протоколы. Удачи и удачного планирования!
См. дополнительную информацию в нашей статье о различных типах лестниц здесь.
Максимальная высота подступенка лестницы и минимальная глубина проступи лестницы Коды
Определения глубины проступи и высоты подступенка
Глубина проступи лестницы, высота подступенка, минимальная глубина проступи лестницы и требования к максимальной высоте подступенка определяются OSHA и IBC.
Понимание требований поможет обеспечить безопасность вашей лестницы и ее соответствие требованиям OSHA и IBC.
Определение глубины ступени лестницы
Код глубины ступени лестницы определен в разделах 1910.21 и 1910.25 OSHA и в главе 10 IBC о средствах эвакуации.
Согласно OSHA 1910.21 ступень ступени означает горизонтальный элемент лестницы или лестничного марша, но не включает площадки или платформы.
IBC 2018 гласит, что «глубина протектора измеряется по горизонтали между вертикальными плоскостями переднего выступа соседних протекторов и под прямым углом к передней кромке протектора». Это мера поверхности, на которую может опираться нога пользователя при подъеме или спуске по лестнице.
Определение высоты подступенка
Код высоты подступенка также определен в разделах OSHA 1910.21 и 1910.25 и в главе 10 IBC о средствах эвакуации.
OSHA 1910.21 определяет подступенок как вертикальный (вертикальный) или наклонный элемент лестницы, который расположен в задней части проступи или платформы и соединяется близко к переднему краю следующей более высокой проступи, платформы или площадки.
Согласно IBC 1011.5.2 высота подступенка измеряется по вертикали между выступами (передней кромкой) соседних ступеней.
Минимальная высота ступени лестницы
OSHA и IBC предъявляют разные требования к высоте ступени для разных типов лестниц.
OSHA ввела минимальную глубину протектора в своем обновлении 2017 года для стандартов пешеходных рабочих поверхностей. IBC уже много лет требует минимальной глубины протектора.
OSHA и IBC определяют минимальную глубину проступи и максимальную высоту подступенка на основе исследований лестниц с различными размерами проступи и подступенка. Одно важное исследование Джона Темплера в 1976 показал, что уменьшение глубины протектора до менее 11 дюймов приводит к большему количеству ошибок. Другие исследования показали, что по мере того, как глубина протектора сужается, количество ошибок увеличивается. Основываясь на этих и других результатах, основные строительные нормы и правила приняли стандарты минимальной глубины проступи и высоты подступенка.
Требования к высоте проступи стандартной лестницы
В соответствии с OSHA стандартная лестница означает стационарную или постоянно установленную лестницу, которая не является лестницей с чередующимися проступями, корабельной лестницей или винтовой лестницей.
OSHA 1910.25(c)(3) требует, чтобы стандартные лестницы имели минимальную глубину проступи 9,5 дюймов (24 см).
IBC 1011.5.2 требует, чтобы ступени лестницы составляли не менее 11 дюймов (279 мм) по горизонтали между вертикальными плоскостями переднего выступа соседних ступеней и под прямым углом к переднему краю ступеней.
В жилых помещениях группы R-3, в жилых единицах в жилых единицах R-2 и в жилых единицах группы U, которые являются дополнительными жилыми помещениями группы R-3 или дополнительными к отдельным жилым единицам в пределах жилых помещений R-2, минимальная глубина проступи должна быть 10 дюймов.
Минимальная глубина протектора 10 дюймов применяется к большинству постоянных жилых помещений с несколькими жилыми единицами.
Требования к высоте ступеней лестницы с чередующимися ступенями
Лестницы с чередующимися ступенями — это тип судового трапа, используемый для доступа в труднодоступные места. OSHA определяет лестницу с чередующимися ступенями как тип лестницы, состоящей из ряда ступеней, которые обычно прикрепляются к центральной опоре попеременно, так что работник обычно не ставит обе ноги на один уровень при использовании лестницы.
лестница.
OSHA 1910.25(f)(3) требует, чтобы лестницы с чередующимися ступенями имели минимальную глубину ступени 8,5 дюймов (22 см).
IBC 1011.14.2 требует, чтобы сменные устройства протектора имели минимальную предполагаемую глубину протектора 8,5 дюймов (216 мм).
Требования к глубине проступи корабельной лестницы
Судовые лестницы — это очень крутые лестницы, используемые для доступа в труднодоступные места. OSHA определяет лестницу Ship (корабельную лестницу) как лестницу, которая оснащена ступенями, перилами и открытыми подступенками и имеет уклон от 50 до 70 градусов от горизонтали.
OSHA 1910.25(e)(3) требует, чтобы корабельные лестницы имели минимальную глубину проступи 4 дюйма (10 см).
IBC 1011.15.2 требует, чтобы судовые трапы имели минимальную глубину протектора 5 дюймов (127 мм).
Требования к высоте проступи винтовой лестницы
OSHA определяет винтовую лестницу как ряд проступей, прикрепленных к вертикальной опоре извилистым образом, обычно в цилиндрическом пространстве.
OSHA 1910.25(d)(4) требует, чтобы винтовые лестницы имели минимальную глубину проступи 7,5 дюймов (19см), измеренный в точке на расстоянии 12 дюймов (30 см) от более узкого края.
IBC 1011.10 требует, чтобы винтовые лестницы имели минимальную чистую глубину ступени 6 3/4 дюйма (171 мм) в точке на расстоянии 12 дюймов (305 мм) от узкого края.
Минимальная высота ступени лестницы Таблица
Стандартная лестница | 9,5 дюйма | 11 дюймов |
Лестницы с чередующимися ступенями | 8,5″ | 8,5″ |
Винтовые лестницы | 7,5 дюйма | 6,75 дюйма |
Судовые трапы | 4 дюйма | 5 дюймов |
Глубина ступеней значительно различается в зависимости от типа лестницы.
Исследования показывают, что адекватная глубина ступеней является основным фактором безопасности лестниц. Вы можете увидеть разницу в глубине проступи при спуске по чередующейся лестнице с глубиной проступи 8,5 дюймов по сравнению с крутой лестницей с глубиной проступи 4 дюйма.
Максимальная высота подступенка
OSHA и IBC также предъявляют различные требования к максимальной высоте подступенка в зависимости от типа лестницы.
Стандартные требования к высоте подступенка лестницы
OSHA 1910.25(c)(2) требует, чтобы стандартные лестницы имели максимальную высоту подступенка 9,5 дюймов (24 см).
IBC 1011.5.2 требует, чтобы высота подступенка составляла не более 7 дюймов (178 мм) и не менее 4 дюймов (102 мм).
В жилых помещениях группы R-3, в жилых единицах с жилыми помещениями R-2 и в жилых единицах группы U, которые являются дополнительными к жилым помещениям группы R-3 или дополнительными к отдельным жилым единицам в пределах жилых помещений R-2, максимальная высота подступенка должна быть 7-3/4 дюйма.
Максимальная высота стояка 7-3/4 дюйма применима к большинству постоянных жилых помещений с несколькими жилыми единицами.
Требования к высоте подступенка с чередующимися ступенями
OSHA конкретно не указывает максимальную высоту подступенка для лестниц с чередующимися ступенями. Для ступеней и подступенков лестниц с чередующимися ступенями OSHA требует, чтобы лестницы с чередующимися ступенями имели ряд ступеней, установленных под наклоном от 50 до 70 градусов от горизонтали, и чтобы они имели минимальную глубину ступеней 8,5 дюймов (22 см).
Если глубина протектора меньше 9Лестницы с чередующимися ступенями диаметром 0,5 дюйма должны иметь открытый подступенок.
IBC 1011.14.2 требует, чтобы устройства с чередующимися ступенями имели максимальную высоту подступенка 9 1/2 дюйма (241 мм).
Загрузить информационный документ «Лестница с крутым углом» |
Требования к высоте подступенка винтовой лестницы
OSHA 1910.25(d)(2) требует, чтобы винтовая лестница имела максимальную высоту подступенка 9,5 дюймов (24 см).
IBC 1011.10 требует, чтобы высота подступенка винтовой лестницы не превышала 9 1/2 дюйма (241 мм). Подступенков должно быть достаточно, чтобы обеспечить зазор над головой не менее 78 дюймов (1981 мм).
Требования к высоте подступенка судового трапа
OSHA 1910.25(e)(2) требует, чтобы судовые трапы имели открытые подступенки с вертикальным подъемом между поверхностями ступеней от 6,5 до 12 дюймов (от 17 до 30 см).
IBC 1011.15.2 требует, чтобы судовые трапы имели максимальную высоту подступенка 9 м.1/2 дюйма (241 мм).
Таблица максимальной высоты подступенка
Стандартная лестница | 9,5 дюйма | 7 дюймов |
Лестницы с чередующимися ступенями | нет данных | 9,5 дюйма |
Винтовые лестницы | 9,5 дюйма | 9,5 дюйма |
Судовые трапы | 12 дюймов | 9,5 дюйма |
Заключение
Из диаграммы видно, что минимальная глубина проступи и максимальная высота подступенка сильно различаются для разных типов лестниц. Размеры проступи и высоты подступенка зависят от стандартного угла лестницы. Как правило, лестницы с более крутым углом, такие как корабельные лестницы или корабельные трапы, имеют меньшую глубину проступи, потому что по мере того, как лестница становится круче, проступь наверху становится препятствием для проступи внизу.
В обновлении 2017 года OSHA ввела собственные минимальные значения глубины протектора и высоты подступенка для пешеходных и рабочих поверхностей.
На основании лестничных кодексов и исследований безопасности мы рекомендуем проектировать лестницы так, чтобы максимально увеличить глубину ступеней.
Для приложений без ограничений по пространству выберите стандартные лестницы с глубиной проступи как можно ближе к 11 дюймам.
Для приложений с ограниченным пространством выберите чередующиеся лестницы с более чем двукратной полезной глубиной проступи по сравнению с корабельными лестницами.
Часто задаваемые вопросы о кодах высоты и глубины проступи лестницы
Что такое стандартная проступь и подступенок?
Стандартная лестница проступь представляет собой горизонтальный элемент лестницы, служащий поверхностью для ходьбы. Стандартный подступенок — это вертикальный элемент лестницы, который расположен в задней части ступени лестницы и соединяется близко к переднему краю следующей более высокой ступени.
