швеллер 20: размеры,описание,характеристики,параметры,изготовление ,фото

Швеллер — горячекатаный фасонный прокат коробчатого П-образного сечения предназначенные для стальных конструкций, а также конструкций со сварными и другими соединениями. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м. Вес швеллера меняется от 4,79-61,5 кг за п.м.

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :

• Мощных стержневых конструкциях Мосты
• Большепролетные фермы

Колонны

Связи и кровельные прогоны

Рамы (автомобильная промышленность)

Поддерживающие консоли

Лестницы

Временные проходы (мостики)

Стяжки в шпунтовых ограждениях

Пандусы

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование.

В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам.

При невозможности применения швеллера в строительных конструкциях можно прибегнуть к замене швеллера на двутавр, иди на другой аналог профиля.

Швеллеры применяются в мощных стержневых конструкциях (местах, большепролетных фермах и т.п.), а также в колонках, связях и кровельных прогонах.

Швеллер

Изготовление швеллера 20

Следуя ГОСТ 8240-97 швеллер 20мм производиться только на предприятиях. Однако при покупке стоит лично удостовериться в этом и проверить изделие на наличие сертификата соответствия. В противном случае могут возникнуть огромные дефекты при эксплуатации зданий или же вовсе конструкция развалиться.
В основном в основе производства лежат сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие сплавы имеют специальные марки ст2пс и ст3сп соответственно. В химическом составе сплавы имеют множество разных металлов (например, алюминий).

Производственный процесс

Производители швеллера 20П указанного типа используют горячекатаную методику для выпуска материалов. Суть технологии в том, что сырье проходит несколько этапов деформации механическим путем, которая проводится на специальном стане. Оборудование оснащается рядом прокатывающих установок, которые последовательно изменяют геометрию металла до приобретения им необходимого профиля. При настройке систем руководствуются конечными показателями размерностей, за исключением значений радиусов скругления полок с внутренней стороны, кромок полок и угла между их поверхностями. Данные параметры выставляются с учетом правильного построения калибров.

Отличие данной технологии от альтернатив в том, что перед началом профилирования заготовка швеллера 20П проходит этап разогрева до высокой температуры. Точные показатели зависят от выбранного металла, то есть уровня, при котором он прогревается до состояния повышенной пластичности. На этом этапе сырью придается качество, позволяющее производителю швеллера 20П исключить возникновение внутренних напряжений в структуре, а также снизить износ рабочих элементов систем и число этапов профилирования.

После достижения заданной отметки начинается обработка металлической заготовки. Она последовательно проходит через валки, которые с каждым шагом придают геометрию, более близкую к требуемому результату. На выходе с вальцов стальная деталь приобретает форму типового размера.

За счет прогрева, структура металла получается равномерной, нагрузку такие материалы держат лучше альтернатив. Не требуется дополнительная температурная обработка для снижения внутренних напряжений изделия. Однако, в сравнении с аналогами, цены швеллера 20П оказываются выше, так как этапы выпуска, в частности, разогрев до необходимой отметки, требуют затрат значительных ресурсов.

Сортамент швеллера 20

Сортамент швеллеров велик и имеет специальные буквенные обозначения для того, чтобы не перепутать и с легкостью узнать способ производства:

1. «П»- швеллер 20П имеет параллельные грани полок.
2. «У»- внутренние грани полок расположены под углом.
3. «С» — специальный швеллер. В ГОСТ не прописаны определение параметры данного изделия. Так как подобные швеллеры изготавливаются под заказ, и клиент сам устанавливает нужные ему параметры.
4. «Л»- легкий. Изготовление осуществляется по ГОСТ, но в процессе производства будут добавлены только легкие металлы.
5. «Э»- экономный швеллер. Используется меньше металла при производстве.
6. «В»- такой швеллер используется только для строения машин или вагонов.
7. «Т» металлическое изделие, которое нашло свое применение для тракторов.

Все швеллеры производятся несколькими способами:

1. Метод горячего проката.
2. Холодного проката или гнутый швеллер.
3. Специальный способ.

Швеллер 20 может изготавливаться методом горячего проката. Процесс производства более детально описан в ГОСТ 8240-97.

Общие понятия и виды

Швеллер – это металлический профиль П-образного типа. Сортаменты полностью унифицированы. Их размеры и механические свойства описаны государственными стандартами ГОСТ 8540-92 и ГОСТ 8278-83. Заготовками служат различные бруски, прутки и листовой металл.

Швеллер обладает достаточно выгодной с точки зрения сопротивления материалом формой сечения. По способности выдерживать изгибающую нагрузку он сравним с цельным бруском, но при этом швеллер обладает значительно меньшей массой. Коэффициент использования материала в этом случае увеличивается в 5-8 раз. Это и является главной причиной такого активного спроса на профиль в строительной промышленности.

Виды швеллеров, по аналогии с сортаментами уголков, подразделяют по следующим принципам:

• Способ изготовления: катанный и гнутый.
• Тип используемого металла: сталь, алюминиевый и магниевый сплавы.

Остановимся теперь на каждом пункте более подробно.

Гнутые швеллеры

Сортамент типоразмеров гнутого швеллера описывается в государственном стандарте ГОСТ 8278-83. Его технология изготовления заключается в придании заготовке, представляющей собой металлический лист, форму П-образного профиля. Осуществляется это с помощью специальных промышленных прессов и штампов.

Данный процесс отличается своей универсальностью, т.е. возможностью быстрой переналадки оборудования на другой сортамент швеллера. Как правило, это не занимает относительно большого количества времени. При этом само по себе прессовое оборудование не требует наличия больших площадей. Также немаловажный факт – стоимость такого оборудования, которая значительно ниже по сравнению с прокатным.

Особенности:

• Полки и стенка по длине примерно соизмеримы между собой. В противном случае велика вероятность образования трещин на сгибе листа при сгибании его прессом.
• Отличаются высокой чистотой поверхности. Причина этому кроется в отсутствии нагрева заготовки и то, что гибка осуществляется давлением на две точки листа.
• Длина швеллера ограничена размерами формовочной матрицы штампа.
• Толщина не превышает 4-5 мм. При больших размерах заготовочного листа нарушается плавность процесса, что служит причиной появления микротрещин на поверхности.

Технические характеристики швеллера 20

Рассматриваемое изделие является более тяжелым, нежели швеллер 16П, например, потому параметры выше по прочностным характеристикам, но и масса компонентов возросла. Выпуск продукции ведется с опорой на требования нормативного документа государственного уровня на швеллер 20П ГОСТ 8240, который вступил в силу в 1997 году и с тех пор не претерпел серьезных переработок.

Ширина проката соответствует 200 мм и указывается в маркировке в сантиметрах, то есть поделенной на 10. Высота полок равняется 76 мм, при этом элементы имеют толщину, равную 9,0 мм. Толщина стенки напротив, равномерна по всей протяженности, за исключением скругленных оснований на переходах в полки, равняется значение – 5,2 мм. Внешние углы профиля прямые, а внутренние имеют скругление, за счет этого продукция получает большую жесткость и прочность, в сравнении с таким аналогом, как гнутый швеллер, у которого оба угла закруглены. Значение радиуса с внутренней части приравнивается к 9,5 мм. Кромки полок изделия так же закруглены с внутренней стороны детали, радиус равен 5,5 мм.

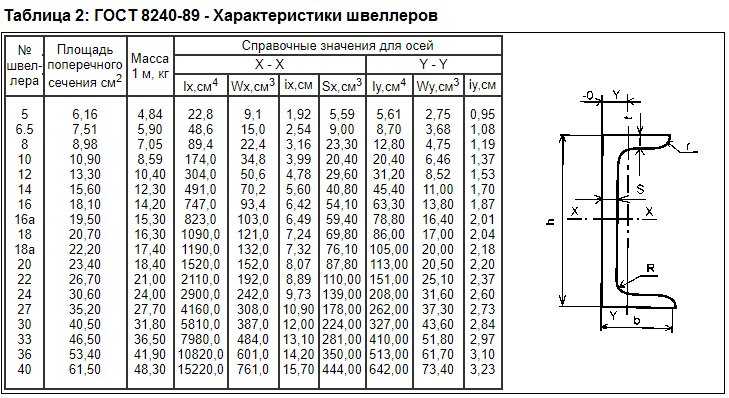

Существуют и прочие аспекты для швеллера 20 ГОСТ 8240, которые оцениваются скорее в процессе проектирования и имеют значение больше для экспертного сообщества металлургической сферы и закупающих материалы инженеров:

• площадь сечения компонента в поперечном направлении соответствует 23,4 см²
• моменты инерции по осям Х и У равны соответственно 1530 см4; и 134 см4;
• моменты сопротивления по тем же направления приравниваются к 153 см³ и 25,2 см³;
• радиус инерции равен 8,08 и 2,39 см для оси Х и У;
• статический момент полусечения приравнивается к отметке 88 см³.

Прежде чем купить швеллер 20П стоит учесть еще два аспекта, которые уместно знать, как рядовым строителям при реализации бытовых проектов, так и представителям профессионального сообщества. Первый из них – это масса погонного метра, а второй – цены швеллера 20П. Во втором случае речь идет о значительном разбросе, который зависит от региона и параметров продукции, связанных с возможностями выпускающей компании. Важно учитывать, что на стоимость действует достаточно выраженная сезонность, то есть при завершении строительного сезона цены швеллера 20 незначительно падают, а с его началом растут, обычно в пределах 10 процентов.

Швеллер 20 представляет собой металлическое изделие П-образной формы. Благодаря этому швеллер способен выдерживать огромные нагрузки, несмотря на малую массу.

Швеллер 20 имеет следующие технические параметры:

1. Высота полки 200мм.
2. Ширина 76мм.
3. Толщина стенок швеллера 5.2мм.
4. Толщина полок 9мм.
5. Поперечное сечение 24мм2.
6. Радиус внутренних закруглений 9.5мм.

На фото можно посмотреть швеллер 20мм.

Почему покупать швеллер 20п предпочтительно в нашей компании?

Сотрудники компании Астим с удовольствием помогут каждому обратившемуся помочь решить проблемы с необходимым видом металлопроката, а также поставками материала по нужному адресу. При этом обратившись к нам, вы получаете следующие преимущества:

• доставки заказов производятся в любое время дня и ночи без выходных и праздников;
• связаться с менеджером компании можно в круглосуточном режиме;
• клиентам предлагается полный пакет документов на товар, его доставку и т.д.;
• только оригинальная сертифицированная продукция;
• склады есть в разных районах столицы;
• наличие собственного большого автопарка;
• оплату товара можно производить после его получения.

Обратившись к нам впервые, вы обязательно сделаете это снова. Ведь мы работаем на свою репутацию, а это значит, что полностью удовлетворяем запросы клиентов относительно обслуживания, качества продукции и соответствующей цены на товары.

Вес швеллера 20

Вопреки тому, что в составе швеллера присутствует сплав, деталь получается прочной и мало весит. Швеллер 20 имеет маленькую массу на один погонный метр. Это главный плюс, благодаря которому швеллер пользуется огромным спросом среди строителей. Вес 1 метра швеллера 20 составляет 18,40 кг.

Преимущества швеллера 20

1. Материал отвечает все требованиям прочности.
2. Швеллер 20 придает большую жесткость.
3. Не подвергается деформации и коррозии.
4. Небольшая масса, благодаря чему работа с деталью не представляет сложностей, даже на высоте.

Швеллер 20 ГОСТ представляет собой стандартную инструкцию по предложенному сортаменту. Каждое предприятие должно соответствовать ГОСТ. В таком случае в результате получается идеальный швеллер, который можно без опасений использовать в любой в сфере производства.

Классы проката

9.5 мм
2.30 cм

5.2 мм

200 мм

9.0 мм

76 мм

Размеры швеллера 20П

Купить швеллер 20 можно различных типов, которые распространяются и на весь сортамент продукции в целом. Распространенные группы следующие:

• продукция, отличающаяся наличием уклона между полками. Маркируются такие материалы литерой У, например, швеллер 20У, и отличаются наличием угла между элементами конструкции и вертикалью. Удобно использовать такие изделия в качестве направляющих, так как геометрия обеспечивает надежную поддержку для роликов и аналогичных систем;
• вторая группа имеет обозначение П, входит в нее и рассматриваемое изделие. Производители швеллера 20П создают материалы этого класса с параллельными полками. Такие изделия имеют большую жесткость, если усилие прикладывается к площадке, так как деформации мешают полки, потому в строительной сфере и машиностроении продукция нашла широкое применение, в том числе в виде несущих элементов;
• третий класс маркируется Э, то есть экономичные изделия, грани которых параллельны. Название серия получила за счет того, что цены швеллера 20 этого класса оказываются доступнее аналогов. Достигается этот фактор за счет снижения затрат металла при выпуске профиля, очевидно, что страдают от этого в первую очередь несущие характеристики, потому прокат гарантированно работает в условиях с меньшими постоянными/переменными воздействиями. Для серьезных нагрузок стоит купить швеллер 20П;
• схожей по характеристикам можно назвать категорию Л, то есть легкие профили. Компоненты конструкций облегчены, что делает их разумным решением при необходимости придать системе высокую прочность при экономии веса;
• производители швеллера 20 так же выпускают материалы с маркировкой С, то есть специальную продукцию. Данные компоненты имеют уклон внутренних граней, что роднит их с классом У. По этой причине сечение в поперечном направлении у отмеченных групп схоже, аналогичным образом общие черты имеют профили П, Э и Л. Уклон полок для специального типа и У соответствует разбросу от 4 до 10 процентов.

Помимо приведенных классов существует разделение по точности прокатки. Купить швеллер 20 можно высокой точности профилирования и повышенной, группа А и Б соответственно. От показателя зависит строгость допустимых отклонений от табличных параметров, а значит надежность при эксплуатации. Материал лучше поддается расчетам несущей способности при проектировании, так как выше вероятность соблюдения оптимального уровня. За характеристики приходится расплачиваться повышением цены швеллера 20 П.

Отдельного внимания заслуживает сортамент проката, согласно нормативам стандарта, можно купить швеллер 20 П, а так же различные типовые размеры шириной от 50 до 400 мм с полками от 32 до 115 мм.

Масса швеллера 20

Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.
При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.

Классификация, размеры и поперечное сечение

Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.

Техтребования к изготовлению – марки стали, параметры прочности и качества

Помимо приведенных выше характеристик, регламентируемых ГОСТ 8240, для проектирования и последующего сооружения любых конструкций из швеллера необходимо знать и другие его параметры: марку стали, из которой он произведен, прочностные (физико-механические) и другие свойства, включая различные показатели качества изготовления. Все эти сведения следует искать уже в других ГОСТах – стандартах технических условий.

В общей сложности на горячекатаную продукцию ГОСТ 8240 распространяется не один, а семь стандартов технических условий – по одному на каждую определенную область практического применения и способ использования этих швеллеров. И, само собой разумеется, в каждом из данных стандартов все вышеупомянутые характеристики (прочность, марка стали и прочие) строго определены и кардинально отличаются от тех, что регламентируются другими шестью ГОСТами технических условий. Причем это становится очевидным даже после простого ознакомления со списком всех стандартов техусловий для швеллеров ГОСТ 8240 (включая профиль № 12). Вот этот перечень ГОСТов:

• 535-2005 – этот стандарт распространяется на стальную металлопродукцию общего и специализированного использования, изготовляемую из углеродистой стали обыкновенного качества;
• 19281-2014 – распространяется на стальную металлопродукцию повышенной прочности, которая производится из качественных нелегированных, а также низколегированных сталей и применяется для сборки или возведения разнообразных конструкций;
• 27772-2015 – на прокат, который используется для возведения или сборки стальных строительных и иных конструкций, а также применяемый для многих иных целей;
• Р 52927-2015 и 5521-93 – на стальные металлоизделия, используемые для строительства судов, а также разнообразных морских и речных конструкций и сооружений различного назначения и климатического исполнения;
• Р 55374-2012 и 6713-91 – на стальную металлопродукцию, предназначенную для возведения мостов и сборки различных их конструкций.

Характеристики, параметры и особенности швеллера 20

Содержание

Швеллеры – не новинка на строительном рынке. Их изготовлением занимается почти любое металлообрабатывающее предприятие. Так как профиль имеет требуемые параметры при производстве, всем изготовителям нужно придерживаться ГОСТ 8240-97 «Швеллеры стальные горячекатаные». В межгосударственном стандарте описаны все нюансы при изготовлении детали, их стандартные размеры, а также сводные таблицы.

Швеллер – это разновидность металлического проката, широко используемая в строительстве. Помимо этого, деталь является хорошим вариантом для создания металлических конструкций в области машиностроения, строительства судов, вагоностроении и сельского хозяйства. Назначение такого металлопроката – применение в качестве опорных сооружений в несущих металлических конструкциях. Сечение в виде буквы «П» позволяет металлопрокатному профилю выдерживать большие нагрузки на сооружения. Также форма сечения позволяет добиться плотного прилегания деталей.

Название стройматериала произошло от фамилии инженера из Германии, кем впервые был использован такой профиль в строительстве несущей конструкции.

Число, стоящее после наименования, показывает основной параметр профиля – высоту стенки, она указывается в сантиметрах. Значит, швеллер 20 – деталь с высотой стенок в 20 см, или 200 мм. Швеллер 200 совпадает по характеристикам с 20-тым, разница только в способе маркировки.

Модели 20 и 20П одинаковы, кроме одного – радиуса скругления полки r.

Фото: параметры швеллера 20П

Немного о параметрах швеллерных изделий:

• высота стенки h – 200 мм;
• ширина полки b – 76 мм;
• толщина стенки s – 5,2 мм;
• толщина полки t – 9 мм;
• радиус внутреннего закругления R – 9,5 мм;
• радиус закругления полки, если имеется уклон внутренних граней полок (У-маркировка), – 4 мм;
• радиус закругления полки с параллельными стенками профиля (П-маркировка) – 5,5 мм.

Указанные характеристики относятся к швеллерам горячего качения ГОСТ 8240-97.

Размеры швеллера модели 20
Профиль	Высота h, мм	Ширина b, мм	Толщина стенки s, мм	ГОСТ
Прямой	200	76	5,2	8240-97
Гнутый	200	50-180	3-6	8278-83
Неравнополочный	200	50×30	4	8281-80

Фото: гнутые неравнополочный и равнополочный швеллеры

Размеры стальных швеллеров 20 прямого профиля, ГОСТ 8240-97
№	h, мм	b, мм	s, мм
20П	200	76	5,2

Фото: швеллер 20П

Размеры стальных швеллеров гнутого профиля, ГОСТ 8278-83
№	h, мм	b, мм	s, мм
20	200	50	3
20	200	50	4
20	200	80	4
20	200	80	5
20	200	80	6
20	200	100	3
20	200	100	6
20	200	180	6

Фото: прямой и гнутый швеллеры

Размеры неравнополочных швеллеров 20 гнутого профиля, ГОСТ 8281-80
№	h, мм	b×b1, мм	s, мм
20	200	50×30	4

По ГОСТ 8240-97 швеллеры изготавливаются исключительно на предприятиях, имеющих необходимое оборудование для выполнения технологического процесса.

При покупке рекомендуется самостоятельно удостовериться в соблюдении этого правила. Правильно выполненная продукция имеет сертификаты соответствия, поэтому желательно проверить покупаемые швеллеры на наличие данного сертификата. Если его нет, то это может привести к дефектам изделия во время его эксплуатации. Вмонтированные элементы дадут трещину и повлекут за собой большой ущерб всей конструкции сооружения.

За основу берут металлические сплавы с добавлением конструкционной углеродистой или низколегированной стали. Маркируются такие стали по правилам:

• Ст2пс. Буквы Ст обозначают, что сталь обыкновенного качества. Цифра 2 говорит о марке стали (2 – содержание углерода в сплаве 0,09-0,15%). Буквы после цифры обозначают степень раскисления материала: пс – полуспокойная сталь. Это промежуточная степень, затвердевает без кипения, образуя большое количество газа. В сплаве содержатся пузырьки кислорода, тем самым немного снижается пластичность и твёрдость, что не так критично для швеллеров;
• Ст3сп. Сталь обыкновенного качества. 3 – содержание углерода в сплаве 0,14-0,22%. Сп – спокойная сталь. Параметр говорит о том, что содержание неметаллических компонентов и шлаков минимально. Такие стали имеют однородную плотную структуру, что улучшает механические свойства сплава. Сталь хорошо сваривается и так же хорошо сопротивляется ударным нагрузкам. Отлично подходит для применения в опорных металлоконструкциях, где имеется большая нагрузка на всю систему.

Технологический процесс изготовления

Швеллер 20 производится методом горячего качения. Принцип таков: сырьё проходит несколько этапов механической деформации на специальном прокатном стане. Такой комплекс оснащён вращающимися валами. Прокат проходит через эти установки, последовательно изменяя свою геометрическую форму до требуемой. При настройке стана руководствуются окончательными размерами швеллера, не учитываются только радиусы закруглений полок с внутренних сторон изделия, кромок швеллера и угла между их поверхностями.

Принципиальным отличием от других технологий является предварительный нагрев сырья до высоких температур. Более точные температуры зависят от выбранного металла. Разные металлы начинают менять своё агрегатное состояние при разных температурах. Металл нагревается до тех пор, пока не перейдёт в состояние повышенной пластичности, здесь будущему швеллеру придаётся качество, убираются внутренние напряжения в материале, а также повышается износостойкость рабочих элементов швеллера и количество этапов профилирования.

После нагрева происходит прокат сырья через стан. Система вращающихся валов пропускает через себя прогретый металл, последовательно меняя его геометрические параметры. К концу обработки из стана выходит уже типовой швеллер.

Повышая температуру металла, удаётся получить равномерную структуру внутри, что повышает сопротивление к различным нагрузкам. Этого «козыря» нет у альтернативных способов производства швеллеров. Также предварительный нагрев исключают будущую дополнительную термическую операцию для удаления внутренних напряжений. Однако за такой способ нужно платить – швеллер 20П горячего качения дороже своих альтернатив, так как нагрев металла и использование прокатного стана – дорогое удовольствие.

Сортамент швеллера 20

Существует много разных швеллеров, которые отличаются друг от друга параметрами и способом производства. Чтобы их не путать, были придуманы буквенные обозначения:

• «П» – внутренние грани полок располагаются параллельно друг другу;
• «У» – внутренние грани располагаются под уклоном в 4-10%;
• «С» – швеллер специальный, не имеет чётких параметров в ГОСТ, размеры определяются клиентом, имеется уклон;
• «Л» – облегчённая версия профиля, соответствует ГОСТ, внутренние грани параллельны;
• «Э» – экономный вариант, использование металла уменьшено, за счёт чего и уменьшается цена, грани внутри параллельны друг другу;
• «В» – применяется исключительно для строительства машин или вагонов;
• «Т» – металлический профиль, используемый для строительства тракторов.

Все швеллеры производятся тремя способами:

• горячее качение;
• холодное качение, сгибание;
• специальный способ.

Итак, описываемое изделие тяжелее швеллера 16П. Причин несколько: прочностные характеристики, превосходящие 16-ую модуль, плюсом в 20-ый швеллер внедрено больше количество новых компонентов, влияющих на свойства конечного продукта. Изготовление профиля ведётся согласно государственному стандарту. ГОСТ 8240-97 вступил в силу в 1997 году, о чём говорят последние цифры. С тех пор нормативный документ серьёзных изменений не претерпел, поэтому обновлять его бессмысленно.

Ширина профиля равняется 200 мм, в маркировке число указывается в сантиметрах (1 сантиметр = 10 миллиметров). Высота полок швеллера составляет 76 мм, при этом толщина элементов равняется 9 мм. Толщина стенок, наоборот, одинакова по всей площади швеллера, за исключением закруглённых оснований на переходах – 5 мм. Внешние углы проката прямые, а внутренние имеют закругление, что добавляет конструкции профиля дополнительную жёсткость, тем самым повышая прочностные характеристики.

Гнутый швеллер таким похвастаться не может, все его углы скруглены, что по параметрам немного хуже, чем прямой аналог. Значение радиуса внутреннего скругления одинаково по всей площади профиля – 9,5 мм.

Прочие характеристики проката подробно расписаны в ГОСТ 8240-97. Их анализ производится на этапе проектирования. Они малозначимы для покупателя, но имеют большой вес для экспертов в области металлургии и инженеров группы снабжения, закупающих материал:

• площадь поперечного сечения профиля – 23,4 кв. см;
• момент инерции по осям Х и У – 1530 см⁴ и 134 см⁴ соответственно;
• момент сопротивления по тем же направлениям – 153 куб. см и 25,2 куб. см соответственно;
• радиус инерции – 8,08 см и 2,39 см для осей Х и У;
• статический момент полусечения – 88 куб. см.

Перед покупкой стройматериала нужно учесть несколько нюансов. Это будет полезно знать как обычным строителям, так и экспертам в области машиностроения. Первое – масса одного погонного метра продукции, второе – цена профиля 20П.

По поводу последнего: цена сильно разнится в зависимости от региона продажи и характеристик проката, выпускаемого на предприятии. Небольшой нюанс: на итоговую стоимость влияет текущий сезон. В самый разгар строительного сезона цены растут, в конце – падают. Разница небольшая – плюс-минус 10%.

П-образная форма металлопрокатного швеллера позволяет выдерживать титанические нагрузки на профиль, несмотря на малую массу.

Профиль 20-ой модели имеет такие характеристики:

• высота полки – 20 сантиметров, или 200 миллиметров;
• ширина профиля – 76 миллиметров;
• толщина стенок швеллера – 5,2 миллиметра;
• толщина полок – 9 миллиметров;
• площадь сечения в поперечном направлении – 24 кв. мм;
• радиус закругления внутренних углов швеллера – 9,5 миллиметра.

Масса швеллера 20

Хоть в составе профиля и присутствует сплав, его содержание не снижает прочностных характеристик проката, а масса так же остаётся на низком уровне. Один погонный метр прямого П-образного швеллера 20-ой модели, выпускаемой на металлообрабатывающих предприятиях, весит 18,4 кг. Это хорошее достоинство, благодаря которому металлопрокат пользуется большим спросом у знатоков строительного дела.

Достоинствами такого металлического проката являются:

• использование в металлических конструкциях гарантирует дополнительную жёсткость системе;
• швеллер отвечает всем нужным требованиям прочности;
• не деформируется, а сплав в составе образует устойчивость к коррозии;
• лёгкий, ввиду чего облегчается работа с профилем, что является большим плюсом при монтаже на большой высоте.

При производстве металлопрокатного швеллера должны соблюдаться все требования, чётко расписанные в ГОСТ 8240-79 «Швеллеры стальные горячекатаные». В таком случае получится идеальная деталь, соответствующая всем заявленным прочностным характеристикам. Если профиль не проходит контроль, значит, он не соответствует какому-либо параметру и отправляется в брак. Однако если такой швеллер пропускают контролёры, то его использование в больших тяжеловесных конструкциях подвергает опасности всех рядом находящихся строителей.

Швеллер 20 бывает различных типов, о них и пойдёт речь:

• металлический прокат, имеющий уклон внутри. Такой профиль помечается буквой «У», например, швеллер 20У. Уклон имеет фиксированное значение от 4 до 10%, выше или ниже считается браком и не выпускается в продажу. Правильно изготовленные детали удобно использовать в качестве направляющих, так как геометрические параметры располагают надёжной поддержкой для роликовых и подобных им систем;
• описываемый швеллер входит в подгруппу «П». Данная литера обозначает параллельность внутренних граней профиля между собой. Это обязательное условие при производстве, несоблюдение приведёт к браку продукции. Параллельный вариант обеспечивает дополнительную жёсткость конструкции при существенной нагрузке непосредственно на площадку профиля. Параллельные полки затрудняют деформацию, что как раз и является хорошим достоинством, поэтому на строительном рынке такой профиль пользуется большим спросом и широко применяется в строительстве и машиностроении;
• третий тип проката маркируется литером «Э». Это те же швеллеры с параллельными внутренними гранями профиля, но более экономичные. Серия получила название за счёт того, что такой прокат стоит меньше своих аналогов. Подводный камень в том, что при изготовлении стройматериала затрачивается меньшее количество металла, что снижает общие характеристики проката, страдает несущая способность. Э-профиль хорошо работает в условиях с малыми постоянными или переменными нагрузками. Для более высоких воздействий лучше подойдет швеллер 20П;
• серия «Л» чем-то похожа на предшественника. Компоненты профилей облегчены, что является хорошим вариантом для придания жёсткости металлической конструкции при экономии массы всей системы. Лёгкие профили имеют параллельные внутренние грани. По сути, что «Э», что «Л» серии являются частными случаями стандартных прямых профилей;
• маркировка «С» говорит о том, что это специальный швеллер. Такой профиль не имеет чётких размеров в ГОСТ, он изготавливается исходя из требования покупателя. Имеет стандартный внутренний уклон от 4 до 10%.

Помимо классификации по типам существует ещё разделение по точности прокатки. Швеллер 20 выпускается высокой и повышенной точности профилирования, группы А и Б соответственно. От степени точности прокатки зависит максимально допустимые отклонения от табличных значений, указанных в ГОСТ. Это влияет на надёжность конструкции. Чем больше отклонение, тем больше снижается надёжность. За наиболее точную группу швеллеров 20П придётся доплачивать.

Перед выбором швеллера, произведённого согласно государственному стандарту, нужно произвести расчёт параметров будущей конструкции. В этом помогут специалисты, которые с помощью сводных таблиц подберут все требуемые параметры. Специальные швеллеры изготавливаются под заказ и имеют индивидуальные чертежи.

Один погонный метр швеллера весом 18,4 кг подходит для возведения опорных сооружений, стрел подъёмных кранов, формирования навесов, павильонов, мостов, эстакад, перекрытий, каркасов, пандусов и прочих металлических конструкций. Также металлопрокатный швеллер котируется в вагоностроении, строительстве морских судов и автомобилей. Продукция фасуется партиями по 60 т, связками, пачками, может отпускаться поштучно. Все профили имеют сертификаты качества со всей важной информацией об изделии. Металлический прокат транспортируется автотранспортом, железнодорожными вагонами или в длинных контейнерах.

Все параметры профиля регламентируются ГОСТ 8240-97. Зная габариты детали, её чистую массу и площадь поперечного сечения, можно выяснить вес всей конструкции, выбрать равнополочный или неравнополочный тип. Если будущий каркас относится к серии «Л», то применяется гнутый алюминиевый швеллер, устойчивый к воздействию окружающей среды.

Швеллеры 20П изготавливаются из углеродистой стали Ст3пс или Ст3сп ГОСТ 380-2005. Могут использоваться легированные стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД ГОСТ 19281-89. Возможно применение антикоррозионных легированных сталей 10ХСНД и 15ХСНД. Такие сплавы снижают общий вес конструкции и при этом сохраняют свойства материала в течение всего срока службы. Детали маленького веса более устойчивы к различным видам деформации: изгиб, кручение и т. д.

Гид по размеру YouTube | Шаблоны Vectornator

%table%

Графика | Оптимальное изображение | Максимальный размер файла

Миниатюра видео | 1280 x 720 пикселей | 2MB

Обложка канала | 2560 x 1440 пикселей | 6MB

Фото профиля | 800 х 800 пикселей | 2MB

%table%

Создание привлекательных и релевантных видео всегда должно быть вашим приоритетом. Однако иногда их может быть недостаточно. У вас должны быть статические изображения, которые точно представляют бренд вашего канала, и они должны быть интересными и привлекательными для вашей аудитории.

У успешного канала YouTube должны быть миниатюры, привлекающие внимание пользователя. Он должен заставить их нажать на ваше видео, а не на десятки других.

Эскиз изображения – это отдельное изображение, которое дает зрителю предварительное представление о том, о чем ваше видео, прежде чем он нажмет кнопку воспроизведения, чтобы просмотреть его. Это также предварительный просмотр, который они увидят, когда ваше видео будет опубликовано в социальных сетях.

Поскольку ваша собственная миниатюра YouTube также отображается в результатах поиска Google и при публикации на других платформах, очень важно уделить внимание созданию отличной миниатюры видео.

Если вы не экспортируете миниатюры с минимальными размерами изображения, вам будет сложно оптимизировать предварительный просмотр видеоконтента.

Вы уже тратите много времени на использование хороших методов поисковой оптимизации, чтобы ваше видео занимало высокие позиции в результатах поиска Google? Затем, потратив некоторое дополнительное время на то, чтобы убедиться, что ваша собственная миниатюра имеет правильный размер, вы не пропустите клики, которые в противном случае могли бы быть вашими.

Если вы планируете увеличить масштаб видеомаркетинга с помощью тизеров вашего продукта, рекомендуется воздержаться от добавления автоматически создаваемого эскиза. Выбор избранного изображения, которое добавляет фактор любопытства, или создание миниатюры с нуля окупятся в долгосрочной перспективе.

Вот почему мы создали это руководство по размерам для YouTube. Мы покажем вам правильный размер изображения для ваших миниатюр видео на YouTube и обложки канала.

Мы также обсудим максимальный размер, идеальные размеры, минимальные размеры и идеальное соотношение сторон для создания идеального миниатюрного изображения.

Вам также следует обратить внимание на рекомендации YouTube по видео, в которых рассказывается, что вы можете и чего не можете делать как создатель видео на их платформе.

Хотите сделать это еще проще для себя? Мы рекомендуем использовать пресеты Vectornator для создания миниатюр видео с идеальными размерами. Никаких Photoshop, Canva, Snappa или любых других дизайнерских инструментов не требуется!

Размер миниатюры YouTube

Согласно странице поддержки Google, идеальный размер миниатюры YouTube должен быть 1280 пикселей в ширину и 720 пикселей в высоту. Это то же самое, что и стандартное разрешение видео 720p.

Минимально допустимая ширина — 640 пикселей.

Соотношение сторон должно быть 16:9.

Это может показаться больше, чем вы думаете, для изображения, которое обычно отображается таким маленьким, но это имеет смысл: в конце видео, когда появляются новые видео в качестве рекомендаций о том, что смотреть дальше, миниатюра отображается в большего размера. Изображение для предварительного просмотра также будет использоваться для встроенного проигрывателя на веб-сайтах.

В идеале вы хотите создать миниатюру YouTube, которая хорошо выглядит в обоих размерах.

Что касается формата изображения, эскиз должен быть в одном из следующих форматов: GIF, JPG, JPEG, BMP или PNG. Максимально допустимый размер файла составляет 2 МБ.

Советы для миниатюр видео на YouTube

• Изображение, которое вы добавляете к миниатюре, должно отлично смотреться не только для тех, кто смотрит на него на маленьком экране, но и должно быть создано с достаточно высоким разрешением, чтобы при этом выглядеть чистым. и четкость при отображении в большем размере.
• Создайте собственную миниатюру видео, привлекающую внимание потенциального зрителя.
• Старайтесь не использовать в миниатюре вводящее в заблуждение изображение. Это разочарует зрителей и может даже привести к увеличению количества дизлайков. Так что будьте осторожны с изображением, которое вы выбираете для своей миниатюры.
• Убедитесь, что видео сбалансировано и не является кликбейтом. Очень важно понимать свою аудиторию и создавать видеоконтент, который понравится именно вашей аудитории.

Как создать следующую миниатюру для YouTube

Если вы не установите миниатюру для своего видео, YouTube просто сделает случайный скриншот из вашего видео и использует его.

Мы не рекомендуем этого делать.

Зачем оставлять все на волю случая, если у вас есть несколько способов оптимизировать их самостоятельно? Давайте посмотрим, как можно персонализировать предварительный просмотр видеоизображения:

1. Выберите один из трех вариантов

После загрузки видео YouTube позволит вам выбрать один из трех автоматически сгенерированных вариантов. Итак, если вы недовольны первоначальной случайной миниатюрой, созданной YouTube, самый быстрый способ исправить это — выбрать один из трех доступных вариантов.

Вы можете просто выбрать тот, который наиболее подходит для данного конкретного видео. Это займет у вас всего пару секунд. Это легко исправить, если у вас нет времени создавать миниатюру видео с нуля.

2. Используйте Студию YouTube в своих интересах

Вы также можете выбрать эскиз одного из видеокадров, который лучше всего «обобщает» все ваше видео. После этого вы можете отредактировать выбранное вами миниатюрное изображение, а затем загрузить миниатюру на обложку видео.

Вы можете сделать то же самое на мобильном телефоне через приложение YouTube Studio. Этот вариант также легко исправить, так как он требует от вас редактирования только одного кадра и его повторной загрузки.

3. Создание пользовательского эскиза

Чтобы создать еще более эффективную миниатюру, мы рекомендуем использовать инструменты графического дизайна в ваших интересах, чтобы создать привлекательную фирменную миниатюру видео YouTube.

Как вы, возможно, уже знаете, конкуренция на YouTube очень высока. Итак, чтобы быть на шаг впереди своих конкурентов, лучшие создатели YouTube создают собственные миниатюры для YouTube.

Они также используют уникальные дизайнерские приемы, чтобы привлечь зрителей с помощью миниатюр на YouTube. Некоторые используют яркие цвета, некоторые используют броские заголовки, а другие создают удобные для рекламодателей миниатюры, оптимизированные для монетизации.

4. Используйте инструмент для создания эскизов

Вы также можете создать очень крутой дизайн для эскизов, используя инструмент для создания эскизов, чтобы создать привлекающую внимание миниатюру.

Перво-наперво: вам нужен инструмент для создания дизайна. Многие пользователи YouTube, такие как Уилл Патерсон, используют Vectornator, и мы можем только порекомендовать попробовать!

Создать миниатюру YouTube в Vectornator очень просто! Когда вы создаете новый проект, выберите шаблон миниатюры YouTube в параметрах предустановленных социальных сетей. Затем ваша монтажная область будет автоматически настроена на идеальные размеры миниатюр.

Теперь вы можете дать волю своему творчеству. Некоторые рекомендации, которые вы могли бы иметь в виду: Используйте заголовок видео на изображении, чтобы визуально передать содержание видео.

Использование контрастных цветов или даже пробелов в сочетании со статичным изображением из видео может выделить миниатюру при первом впечатлении.

Когда вы закончите работу над изображением, вы можете выбрать один из множества типов файлов изображений, чтобы сохранить миниатюру.

Независимо от того, какие «трюки» вы выберете, помните, что эти четыре вещи всегда гарантируют, что ваша миниатюра будет работать хорошо:

• Использование крупных планов лиц людей
• Использование эскизов с высоким разрешением
• Использование изображений, которые выглядят великолепно, независимо от того, большой или маленький экран
• Добавление эскиза, который лучше всего представляет видеоконтент, которым вы делитесь

Помните: всегда соблюдайте принципы сообщества YouTube при создании и загрузке миниатюр!

Еще одна вещь, о которой следует помнить, — это быть последовательным. Если вы представляете бренд или организацию или управляете профилем компании на YouTube, вы должны соответствовать своему брендингу и используемым графическим элементам.

В этом случае важна согласованность. Последовательный брендинг не только облегчит вашей аудитории узнавание ваших видео, но и будет хорошо смотреться на вашем канале, когда они отображаются целиком.

Канал Vectornator на YouTube. Источник изображения: YouTube

Если у вас есть личный канал, вам не обязательно быть последовательным, и вы можете больше экспериментировать с различными стилями, пока не найдете тот, который лучше всего подходит для контента, который вы создаете.

Размер обложки канала YouTube

Другим важным статическим изображением для вашего канала YouTube является обложка вашего канала, также называемая баннером YouTube или обложкой. Как основное произведение искусства на главной странице вашего канала, очень важно, чтобы оформление вашего канала привлекало внимание и использовало высококачественные изображения или элементы дизайна.

Обложка канала YouTube — это первое, на что увидят посетители вашего профиля, как только попадут на ваш канал. Убедившись, что баннер выглядит аккуратно и профессионально, ваш канал будет выглядеть более привлекательным в целом и побудит людей узнать больше и нажать на ваши видео.

В идеале размеры вашего баннера YouTube должны быть 2560 пикселей в ширину и 1440 пикселей в высоту. И да, у нас в Vectornator есть пресет для этого!

Минимальные размеры для загрузки: 2048 пикселей в ширину и 1152 пикселя в высоту с соотношением сторон 16:9. Максимально допустимый размер файла составляет 6 МБ.

Советы по созданию обложки YouTube

1. Важно помнить, что ваш баннер будет отображаться разной ширины в зависимости от того, какое устройство использует зритель. Вот почему вам нужно выбрать дизайн, который будет отлично смотреться, независимо от того, на каком устройстве люди его просматривают.
2. Убедитесь, что важная информация на вашем баннере размещена в центре. Если вы поместите детали слишком близко к краям изображения, некоторые элементы дизайна могут быть обрезаны, например, при просмотре на мобильных устройствах. Изображение вашего баннера также будет по-разному отображаться на экранах телевизоров. Обычно большие изображения обрезаются, поэтому обратите на них пристальное внимание.
3. Создайте единую тему со всеми элементами вашего канала. Иногда сохранение классической версии оформления канала YouTube — не лучшая идея. Добавление этого «отдельного элемента» к вашему баннеру YouTube придаст вашему профилю более индивидуальный характер и сделает вас и ваш бренд более узнаваемыми.
4. Попробуйте сделать так, чтобы изображение вашего профиля и цвет фона в обложке вашего канала YouTube хорошо совпадали.

Иногда яркое изображение профиля, контрастирующее с изображением обложки, может выглядеть великолепно, если поддерживается сбалансированная цветовая насыщенность и цветовая схема.

Простой способ изменить размер изображений для вашего баннера — использовать редактор изображений на вашем компьютере. Например, на компьютерах Apple есть предварительный просмотр, а на компьютерах с Windows — опция Microsoft Photos. Любой из них может помочь вам изменить размер ваших изображений просто и быстро.

Еще более простой способ создать изображение баннера YouTube — использовать инструмент Vectornator. С Vectornator вы можете опробовать разные версии своего баннера, чтобы убедиться, что ваша информация видна на всех устройствах, будь то телевизор, мобильное или настольное устройство. Мы включили это в наш пакет шаблонов для вас!

Размер изображения профиля YouTube

Наконец, вам нужно создать изображение профиля YouTube. Это также известно как логотип канала. Это круглый значок, который отображается на главной странице вашего канала и отображается рядом с названием вашего канала под вашими видео.

Изображение вашего профиля также отображается рядом с названием вашего канала на боковой панели ваших подписчиков.

Как видите, изображение профиля будет отображаться в разных местах. Он также будет отображаться, когда вы комментируете видео на YouTube. Поскольку это первое, что люди видят перед тем, как нажать на ваш профиль, изображение профиля служит «знакомством» с вашим профилем.

Изображение вашего профиля должно хорошо вписываться в общий дизайн.

Если вы управляете профилем компании и вам нужно использовать свой логотип внутри изображения профиля, убедитесь, что ваш логотип хорошо сочетается с круглой обрезкой.

Идеальный размер фотографии профиля YouTube — 800 пикселей в ширину и 800 пикселей в высоту. Как упоминалось ранее, он будет отображаться в виде круга с такими размерами, а не квадрата.

Квадратное или круглое изображение с размерами 98 пикселей в ширину и 98 пикселей в высоту также должно хорошо подойти для изображения профиля. Максимально допустимый размер файла составляет 2 МБ.

Формат файла изображения JPG или GIF, BMP и PNG являются допустимыми форматами файлов. Однако в настоящее время анимированные GIF-файлы не поддерживаются.

Как и в других социальных сетях, изображение профиля будет закрывать нижний левый угол изображения обложки на рабочем столе. Это, однако, не тот случай, когда посетители используют мобильный телефон для проверки вашего профиля — фотография профиля не будет закрывать какую-либо часть вашего баннера на мобильном устройстве.

Вместо этого он размещается в левом углу прямо под изображением вашего баннера.

В идеале вы хотите, чтобы люди запоминали и узнавали ваш канал, взглянув на его значок. Еще одна вещь, за которой нужно следить, это то, что ваша иконка должна быть в центре. Старайтесь не включать критические графические элементы в угол. В противном случае они могут быть обрезаны.

Хорошая новость: вам не нужно создавать образ с нуля. С помощью Vectornator вы можете воплотить свои идеи в жизнь, не развивая никаких новых дизайнерских навыков.

Загрузка идеальных миниатюр YouTube, изображения профиля и обложки канала

Теперь, когда вы знаете все советы и рекомендации о том, как создать идеальное миниатюрное изображение, фото профиля и обложку, пришло время сделать все они:

• Хорошо подходят друг другу

Как вы знаете, разные элементы интерфейса иногда могут мешать друг другу. Таким образом, подобно тому, как художник отходит от картины, чтобы лучше рассмотреть всю картину, важно «отойти в сторону» и убедиться, что все изображения, которые вы используете, хорошо сочетаются друг с другом.

• Хорошо сочетайтесь с общей стратегией

Еще одна вещь, которую вы не должны упускать из виду, это убедиться, что изображения хорошо сочетаются с графическим дизайном, темой или визуальной стратегией, которую вы создали.

Когда вы будете довольны окончательными результатами, вы можете проверить, правильно ли используются все размеры и размеры изображения.

Как обсуждалось ранее, ваш канал YouTube будет отображать обложку, фотографию профиля и миниатюру разных размеров и размеров в зависимости от вашего устройства.

Изображение вашего профиля и обложка будут отображаться на компьютере иначе, чем на планшете или мобильном телефоне.

Вот краткий обзор оптимальных размеров изображений и максимальных размеров файлов:

Оптимальные размеры изображения

• Миниатюра видео: 1280 x 720 пикселей
• Обложка канала: 2560 x 1440 пикселей
• Фотография профиля: 800 x 800 пикселей

Максимальный размер файла

• Миниатюра видео: 2 МБ
• Обложка канала: 6MB
• Фотография профиля: 2MB

Заключительные советы

• Если вы хотите создать красивое изображение с нуля, вы можете использовать функцию Auto Trace. Просто найдите фотографию на Unsplash (контент-центр с миллионами бесплатных стоковых фотографий) и преобразуйте элементы изображения в векторный формат, чтобы создать свои собственные уникальные визуальные эффекты.
• Файлы PNG с прозрачностью можно использовать для создания пользовательских оверлеев YouTube, а также текстовых или видеоконечных заставок.
• Убедитесь, что вы оставили достаточно места и времени в конце видео, чтобы добавить конечную заставку. Рекомендуется оставить последние 20 секунд видео «свободными», чтобы добавить элементы на конечный экран. В настоящее время соотношение сторон конечного экрана составляет 16:9, и вы можете добавить в него до четырех элементов.

Создание эскизов будет гораздо полезнее для вашего канала YouTube, чем использование автоматически создаваемых эскизов, встроенных в инструмент студии YouTube.

Это не только дает вам свободу творчества и позволяет выбрать лучшее изображение для миниатюры, но также помогает привлечь больше зрителей, которые нажмут на ваше видео.

Как вы видели в этом руководстве, вам не обязательно использовать сложное программное обеспечение для графического дизайна, развивать новые дизайнерские навыки или включать какие-либо дополнительные элементы, чтобы воплотить свои идеи в жизнь и создать привлекательные миниатюры YouTube.

Итак, если вы еще не сделали логотип для своего канала, самое время это сделать! Будь то небольшой вариант значка вашего основного логотипа или совершенно новый логотип, Vectornator — отличный инструмент для создания векторного логотипа, который придаст культовый вид каналу вашего бренда.

Помните, что у нас также есть шаблон для изображения вашего профиля на YouTube, поэтому после того, как вы сделаете свой логотип, потребуется всего несколько секунд, чтобы вставить его в изображение профиля идеального размера!

Помимо использования правильных размеров изображения, вы можете применить хорошую SEO-стратегию YouTube, чтобы ваши видео заняли высокие позиции в поиске Google.

Если вы хотите поделиться своими видео в других социальных сетях, обязательно ознакомьтесь с другими нашими шаблонами размеров изображений.

Идеальный размер баннера YouTube и рекомендации (обновление 2023 г.)

Оптимизируйте свой баннер YouTube со следующими размерами: 2560 пикселей в ширину и 1440 пикселей в высоту . Имейте в виду, что баннеры выглядят по-разному на настольных компьютерах, мобильных устройствах и экранах телевизоров.

Видео сейчас на пике популярности, и поскольку оно останется таким в обозримом будущем, YouTube — это фантастическая платформа, которую следует использовать большему количеству компаний.

В то время как большинство предприятий оптимизировали свои страницы в Facebook и профили в Instagram, многие малые предприятия пренебрегают своими учетными записями на YouTube, если они у них вообще есть. К счастью, сделать так, чтобы ваш баннер на YouTube выглядел невероятно, не так уж сложно. Первый шаг к тому, чтобы ваш канал выглядел великолепно (и законно), — это высококачественное оформление канала YouTube.

В этом посте мы собираемся обсудить все, что связано с этими баннерами, в том числе лучшие размеры баннеров YouTube, примеры и практики.

Бонус:  Мы интегрировали размеры баннеров YouTube и безопасные зоны в наш инструмент графического дизайна. Создайте баннер YouTube бесплатно!

Руководство по баннерам YouTube

Несмотря на то, что попытки подобрать размер баннера для рабочего стола могут быть достаточно утомительными, вам необходимо убедиться, что ваш баннер отлично смотрится на различных типах устройств и в различных браузерах. Поскольку он будет отображаться по-разному на всех устройствах, рекомендуется следовать официальным рекомендациям YouTube по размеру для идеального размера обложки канала YouTube.

По данным YouTube, лучший размер баннера — 2560 пикселей в ширину и 1440 пикселей в высоту. Однако есть и другие требования к размерам, о которых следует помнить. К ним относятся:

• Минимальные размеры файла: 2048 x 1152
• Минимальная безопасная область для текста и логотипов: 1546 x 423 пикселя, при этом большие изображения могут быть обрезаны на некоторых устройствах или дисплеях
• Максимальная ширина: 2560 x 423 пикселя, что означает что «безопасная зона» всегда видна, несмотря на размер экрана
• Максимальный размер файла: 6 МБ (но размер файла может быть меньше)

Хотя использование размера 2560 x 1440 пикселей гарантирует, что ваш баннер будет правильно отображаться на экране телевизора, вам также нужно беспокоиться о том, как ваш баннер будет выглядеть на настольных компьютерах и устройствах. . Ознакомьтесь с приведенным ниже шаблоном, который демонстрирует, как ваш баннер будет отображаться на разных устройствах. Опять же, эти безопасные зоны были включены непосредственно в Snappa.

Как сделать баннер YouTube с помощью Snappa

Не хотите возиться с баннером, чтобы получить его нужного размера? Snappa может помочь вам в этом, а наше программное обеспечение для проектирования с помощью перетаскивания легко использовать, даже если у вас нет опыта графического дизайна. Вот видео, которое мы сделали, чтобы показать вам, как сделать баннер YouTube для вашего канала!

Чтобы все было максимально просто и безболезненно, вы можете выбрать один из настраиваемых шаблонов баннеров YouTube с заданными размерами от Snappa. Их можно найти в разделе «Заголовки» в разделе шаблонов Snappa, и они будут автоматически изменены до идеального размера обложки канала YouTube. Если вы готовы создать бесплатный баннер YouTube менее чем за 5 минут!

Вы можете выбирать из сотен шаблонов, каждый из которых можно настроить.

При разработке баннера в Snappa программа автоматически покажет вам, какие области будут видны на разных экранах. В приведенном ниже примере вы увидите, что верхняя и нижняя части экрана являются «областями только для телевизора», а также указаны безопасные области рабочего стола. Это позволяет создавать дизайны, которые будут отлично смотреться на всех устройствах. Мы рекомендуем хранить ваш дизайн во внутренней безопасной зоне, как в примере ниже, и вам никогда не придется беспокоиться о том, что ваш дизайн будет обрезан на телефонах или iPad.

Эти шаблоны баннеров YouTube можно полностью изменить. Вы можете заменить стандартные фотографии и добавить (или удалить) как элементы дизайна, такие как фигуры и графику, так и текст. И хотя вы можете (и должны) сосредоточиться в первую очередь на видимых со всех устройств пространствах в центре изображения, вы можете добавить несущественные элементы дизайна в области «только для телевизора» или «только для рабочего стола».

Как загрузить обложку канала YouTube

Загрузка баннера YouTube занимает всего несколько секунд. Чтобы добавить баннер YouTube, перейдите на свой канал YouTube. Вы также можете сделать это, зайдя в свой « YouTube Studio» , щелкнув значок канала в правом верхнем углу экрана и выбрав «YouTube Studio».

Оттуда вы можете прокрутить вниз и нажать «Настройка».

В качестве альтернативы, если вы уже просматриваете страницу своего канала, вы можете получить доступ к странице настройки канала, просто нажав синюю кнопку «Настроить канал»:

На этой странице вы можете щелкнуть заголовок «Брендинг» и затем прокрутить до раздела «Изображение баннера». Там вы можете нажать «Изменить», где вы сможете загрузить новый файл изображения баннера.

Как только вы это сделаете, вам будет показан предварительный просмотр того, как баннер будет отображаться на рабочем столе, телевизоре и всех устройствах (как планшетах, так и мобильных).

Шаблоны Snappa разработаны таким образом, что самые важные вещи всегда будут видны, но если вы используете собственное изображение, вам, вероятно, потребуется вручную настроить кадрирование. Однако вы можете настроить кадрирование только так, чтобы над ним и под ним было пространство для телевизора; вы не можете установить левый нижний угол изображения в качестве обрезки рабочего стола.

Когда вы будете довольны этим, все, что вам нужно сделать, это нажать «Готово» и «Опубликовать», и ваш баннер YT появится в вашем профиле. Его можно изменить в любое время.

Каким должен быть дизайн моего баннера YouTube?

Ваш баннер может быть любым, но он должен помочь пользователям быстро идентифицировать вашу компанию. Если ваш баннер не помогает повысить узнаваемость бренда, вероятно, он не слишком эффективен. Мы предоставили лучшие идеи и примеры баннеров YouTube в посте, чтобы помочь вам начать работу!

Как видно ниже, собственный канал Snappa на YouTube довольно прост и точен; он включает в себя наш логотип (значок канала), фирменные цвета и слово «ТВ» на изображении телевизора. Мы также включили несколько волнистых линий, которые мы используем в нашем брендинге.

Большинство предприятий обычно получают выгоду от использования одинаковых или похожих цветов, шрифтов, логотипов и слоганов в своем бизнесе. Если ваш малый бизнес — это только вы, вы можете даже разместить свое изображение на обложке канала, чтобы предоставить пользователям кого-то, с кем им будет легко общаться. Отличным примером этого является канал Хейли Дасович ниже.

Вы можете изменить свой баннер, чтобы рекламировать специальные мероприятия, например предстоящий вебинар или мероприятие, которое проводит ваша компания. Я бы порекомендовал делать это только для крупных мероприятий, на которые вы действительно хотите привлечь внимание, а в остальное время поддерживать неизменное (и вечнозеленое) оформление канала.

Передовой опыт создания баннеров YouTube

Когда придет время создать баннер YouTube, предела нет. При этом есть несколько рекомендаций, о которых следует помнить, чтобы создать сильный баннер, хорошо представляющий ваш бизнес.

К этим рекомендациям относятся:

Не пренебрегайте пробелами за пределами областей, предназначенных только для мобильных устройств

При разработке оформления канала легко сосредоточиться на одном крошечном прямоугольнике в середине холста и игнорировать все остальное. еще. Однако это ошибка. Хотя вы хотите убедиться, что ваш баннер не обрезан на самых маленьких экранах, вы также хотите убедиться, что он выглядит фантастически на самых больших экранах, на которых можно просматривать ваш контент.

Использование интересных, но ненавязчивых фоновых изображений — это простой способ убедиться, что баннер будет отлично смотреться на всех устройствах. Изображение будет занимать экран естественным образом, вместо того, чтобы выглядеть как кучка пустого пространства вокруг небольшого прямоугольника контента. Это хорошая вещь.

Учетная запись для кнопок социальных сетей

Когда вы просматриваете баннер канала YouTube, вы заметите, что в правом нижнем углу есть серая накладка, содержащая ваши социальные сети и ссылки на веб-сайты, а также значок канала. Это необходимо учитывать при создании образа.

Вы хотите, чтобы ваши социальные сети и ссылки на сайты были заметными и легко заметными, чтобы пользователи посещали вас на других платформах, но вы также не хотите, чтобы они закрывали какую-либо важную информацию или элементы дизайна в баннере.

Эти ссылки появятся в правом нижнем углу, если вы их добавите (что вы и должны сделать). Не размещайте какую-либо важную информацию в этих областях, и все будет в порядке.

Используйте только изображения высокого качества

Помните, когда мы все мучались с загрузкой изображений профиля Facebook или Myspace? Мы получили правильный размер эскиза, но когда кто-то щелкнул его и открыл в «полном размере», он был размытым и не совсем правильно масштабировался. Вы не хотите, чтобы это произошло с вашим баннером YouTube, когда он появится на экране телевизора.

Есть два способа избежать этого. Во-первых, всегда начинайте с изображений, соответствующих рекомендациям YouTube по размеру, которые мы обсуждали в разделе выше. Используя именно этот размер, а не меньший, а эквивалентный по пропорциям, ваше изображение будет хорошо масштабироваться на больших экранах.

Второй способ избежать этого — использовать только качественные (и, по возможности, высокого разрешения) изображения. Вот почему библиотека стоковых фотографий и дизайнов Snappa исключительно высокого качества.

Простой и чистый дизайн всегда лучше

Подавляющее большинство пользователей увидят ваш канал только на настольных и/или мобильных устройствах, и они увидят только небольшой прямоугольник. Последнее, что вам нужно, это чтобы этот баннер был настолько громоздким и загроможденным, что они даже не могли разобрать ваш логотип или ваши социальные ссылки.

Если вы посмотрите на все подряд шаблоны баннеров Snappa для YouTube (некоторые из них показаны выше), вы заметите, что мы делаем это за счет интенсивного использования пустого пространства и чистых линий. Даже когда фоновые изображения сложны, баннер остается упорядоченным с чистыми, простыми формами и текстом где-то на нем.

Убедитесь, что он работает со значком вашего канала

Изображение вашего профиля на YouTube является эквивалентом изображения профиля на Facebook. Важно убедиться, что значок канала хорошо сочетается с обложкой вашего канала, поскольку они будут отображаться одновременно. Это можно увидеть в примере ниже на баннере канала TechLinked.

Чтобы изменить значок своего канала, вы можете вернуться на страницу настройки канала. Вам нужно будет снова щелкнуть заголовок «Брендинг», а затем в верхней части этой страницы вы можете загрузить новое изображение профиля вашего канала. Лучший размер изображения профиля YouTube — 800 x 800 пикселей , но обратите внимание, что это квадратные размеры, а изображения профиля YouTube имеют круглую обрезку. Для получения дополнительной информации об изображениях профиля YT мы сделали полное руководство по этому здесь.

Вы можете использовать идентичные цвета значка в дизайне баннера, чтобы придать ему более бесшовный вид. Баннер ниже от Adidas Originals делает это хорошо. Они используют свой классический синий фирменный цвет в своем изображении профиля, а также в своем баннере, который прекрасно сочетается с их изображением профиля.
