Размеры шпильки: Размеры и вес шпилек

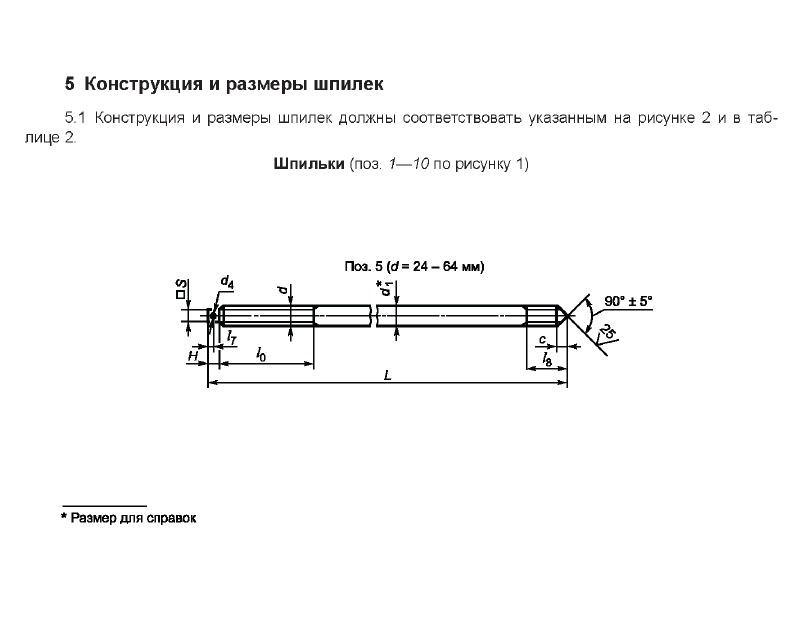

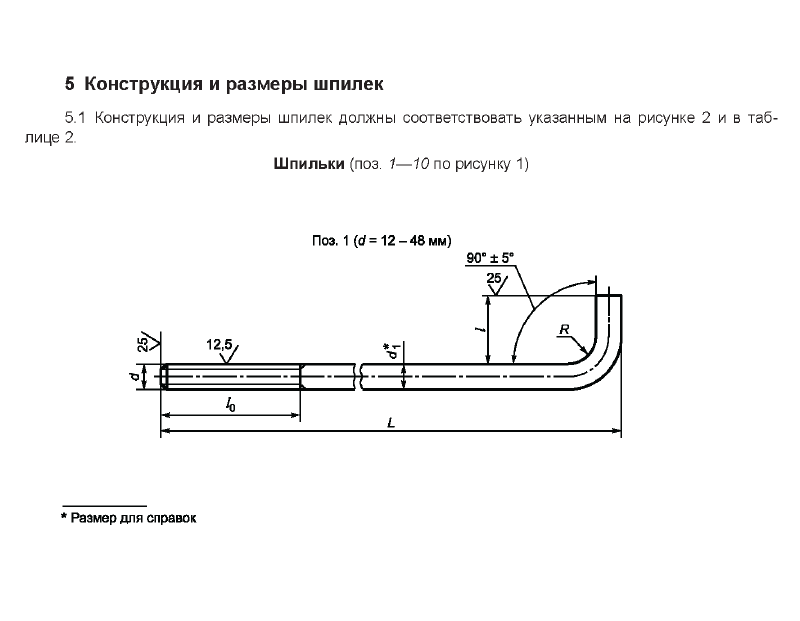

Размеры и вес шпилек

1. WiKiстатьи
2. Размеры и вес шпилек

В категории Шпильки (Метрический крепеж) различают резьбовой и сантехнический крепеж.

Типоразмер шпильки резьбовой (другое расхожее название шпилька-штанга) включает в себя диаметр и длину изделия. Согласно стандартам ГОСТ 22023 и DIN 975 регламентируемый диаметр на длину 1000 и 2000 мм варьируется от 2 до 56 мм.

В силу особенностей конструкции шпильки сантехнической — наличие метрической и винтовой резьбы — типоразмер включает наружный диаметр изделия и его общую длину. Изготовляют данную шпильку в следующих пределах: диаметр от 6 до 36 мм, длина от 16 до 500 мм.

ТОП товаров из нашего каталога

Шпильки

Шпилька сантехническая М8×120

7,632.10 р.

Купить

Шпильки

Шпилька сантехническая М8×200

6,381. 70 р.

Купить

Шпильки

Шпилька сантехническая М6×60

23.32 р.

Купить

Шпильки

Шпилька сантехническая М6×80

29.20 р.

Купить

Шпильки

Шпилька сантехническая М8×60

30.76 р.

Купить

Шпильки

Шпилька сантехническая М8×100

22.76 р.

Купить

Шпильки

Шпилька сантехническая М10×100

31.00 р.

Купить

Шпильки

Шпилька сантехническая М10×140

44.12 р.

Купить

Шпильки

Шпилька сантехническая М10×200

68.22 р.

Купить

Шпильки

Шпилька сантехническая М10×160

56.94 р.

Купить

Шпильки

Шпилька сантехническая М10×180

57. 66 р.

Купить

Шпильки

Шпилька сантехническая М8×160

35.66 р.

Купить

Несмотря на большие линейки типоразмеров у сантехнической и метрической шпилек, широкое распространение имеют не все. На сайте ГОСКРЕП указаны самые расхожие размеры, которые имеются на складах компании. Если для Вашего производства или бизнеса требуется другой размер, Вы всегда можете обратиться к менеджерам и получить требуемый товар.

Перейти на соответствующий раздел Шпильки Вы можете здесь ⇒

Шпилька метрическая				Шпилька сантехническая
Длина L, мм		1000	2000	Диаметр D, мм		6	8	10
D мм	4	√	√	L мм	60	√	√	√
	5	√	√		80	√	√	√
	6	√	√		90		√
	8	√	√		100		√	√
	10	√	√		120		√	√
	12	√	√		140			√
	14	√	√		160		√	√
	16	√	√		180		√	√
	18	√	√		200		√	√
	20	√	√
	22	√
	24	√	√
	30	√

• Вопросы (0)

Задать вопрос

Ничего не найдено

Размеры шпилек по ГОСТ 9066-75

Информация о материале

Категория: Блог

Размеры стальных шпилек согласно ГОСТ 9066-75 и соответствие диаметрам и давлению при фланцевых соединениях.

Размеры шпилек Dn (диаметр мм) *L (длина мм) по ГОСТ 9066-75
для фланцевых соединений на различные давления (Рy).
Dn	Py, кгс/см2
	1 и 2,5	6	10	16	25	40	64	100
10	M10x50	M10x50	M12x60	M12x60	M12x60	M12x70	M12x80	M12x80
15	M10x50	M10x50	M12x60	M12x60	M12x60	M12x70	M12x80	M12x80
20	M10x50	M10x50	M12x60	M12x70	M12x70	M12x70	M16x90	M16x90
25	M10x50	M10x50	M12x60	M12x70	M12x70	M12x70	M16x90	M16x100
32	M12x60	M12x60	M16x70	M16x80	M12x80	M16x90	M20x110	M20x110
40	M12x60	M12x60	M16x80	M16x80	M12x80	M16x90	M20x110	M20x110
50	M12x60	M12x60	M16x80	M16x80	M12x80	M16x90	M20x110	M24x120
65	M12x60	M12x60	M16x80	M16x80	M16x90	M16x90	M20x120	M24x130
80	M16x70	M16x70	M16x80	M16x90	M16x90	M16x100	M20x120	M24x130
100	M16x70	M16x70	M16x80	M16x90	M20x100	M20x110	M24x130	M27x150
125	M16x70	M16x80	M16x90	M16x90	M24x110	M24x120	M27x150	M30x170
150	M16x70	M16x80	M20x100	M20x100	M24x110	M24x120	M30x160	M30x180
175	M16x80	M16x80	M20x100	M20x100	M24x120	M27x150	M30x170	M30x180
200	M16x80	M16x80	M20x100	M20x110	M24x120	M27x150	M30x170	M36x200
225	M16x80	M16x80	M20x100	M20x110	M27x130	M30x170	M30x180	M36x210
250	M16x80	M16x80	M20x100	M24x120	M27x130	M30x170	M36x210	M42x250
300	M20x90	M20x90	M20x100	M24x120	M27x140	M30x180	M36x220	M48x270
350	M20x90	M20x100	M20x100	M24x120	M30x150	M30x190	M42x240	M48x280
400	M20x90	M20x100	M24x110	M27x130	M30x160	M36x220
450	M20x100	M20x100	M24x110	M27x140	M30x160	M36x220
500	M20x100	M20x100	M24x120	M30x160	M36x180	M42x240
600	M24x110	M24x110	M27x130	M36x170	M36x190	M48x240
700	M24x110	M24x110	M27x130	M36x180	M42x210
800		M27x120	M30x150	M36x180	M48x220
900		M27x140	M30x150	M36x180	M48x230
1000		M27x140	M30x160	M42x200	M52x240
1200		M30x140	M36x180	M48x210

Основы строительства: расстояние между стойками и 16 по центру

Задумывались ли вы когда-нибудь о том, «как далеко друг от друга находятся шпильки», и смущались, когда слышали или читали «16 по центру» или «16 oc»? Сегодня мы вернемся к основам и объясним, что именно означает «по центру» (oc) в мире строительства и ремонта дома, и как далеко друг от друга находятся шпильки в вашей стене.

Каркас стены является одним из самых основных и начальных шагов к конструкции. Однако, когда все сделано неправильно, это ошибка, которая разрушает остальную часть сборки.

Одним из важных аспектов любой стены является расстояние между стойками. Это может создать или разрушить вашу структуру.

Возможно, вы слышали, что кадрирование производится «16 oc» или «16 по центру». Не нужно путаться с этим жаргоном! В этой статье мы расскажем вам все о расстоянии между стойками в строительстве.

Что означает 16 в центре?

16 по центру или 16 oc просто означает, что вы размещаете центр шпильки через каждые 16 дюймов.

Расстояние между стойками 16 дюймов является отраслевым стандартом для каркаса жилых домов. Причина этого конструктивная, а также потому, что материалы изготавливаются длиной 8 футов и 16 футов.

Например, гипсокартон крепится непосредственно к стойкам и бывает длиной 8 футов. Когда вы размещаете стойки на 16 дюймов по центру, концы гипсокартона упираются друг в друга над стойкой, что дает вам удобное место для прикручивания гипсокартона на место.

Чтобы более подробно описать концепцию 16 по центру, вот небольшая удобная диаграмма.

Расстояние между стойками Часто задаваемые вопросы

Что означает «по центру» в строительстве?

По центру просто означает, что центр стойки должен располагаться через каждые 16 дюймов при обрамлении стены. Вместо того, чтобы измерять расстояние между краями стоек, вы измеряете расстояние от центра одной стойки до другого центра другой стойки.

На каком расстоянии друг от друга находятся стойки в стене?

Шпильки должны располагаться на расстоянии 16 дюймов друг от друга по центру. Есть некоторые исключения из этого правила, но это стандарт.

На каком расстоянии друг от друга стоят стойки в старых домах?

Расстояние между стойками в старых домах такое же, как и в новых домах. В старых домах шпильки должны располагаться на расстоянии 16 дюймов друг от друга по центру.

Почему расстояние между шпильками составляет 24 дюйма?

Обычно это делается в хозяйственных постройках или других строениях, не являющихся домами. Существует много ограничений при использовании шпилек 2 × 4, расположенных на расстоянии 24 дюйма от центра, поэтому, как правило, мы не будем часто видеть такое расстояние в жилищном строительстве.

Нужно ли вешать тяжелые предметы на настенные стойки?

Возможно, вы слышали, что когда вы вешаете что-то на стену, вам нужно убедиться, что вы прикрепляете это к стойке в стене. Это, безусловно, лучшая практика, когда речь идет о креплении предметов к стене, подвешивании тяжелых картин и подвесных полок.

Как лучше всего найти стойку в стене?

Каждый раз, когда вы вешаете картину на стену, сначала нужно найти в стене гвоздь, чтобы сделать ее более надежной.

Быстрый и простой способ найти шпильку — использовать искатель шпилек, но время от времени он может быть ненадежным.

Лучший способ найти стойку в стене — отмерить 16 дюймов от угла стены, на которой вы пытаетесь найти стойку. Прежде чем сверлить отверстие или делать отверстие для гвоздя, проверьте его с помощью искателя гвоздей. Это даст вам действительно хороший шанс найти шпильку.

Какой вес может выдержать гипсокартон без стойки?

Используя только гвоздь, я бы повесил более 5-10 фунтов. Существует множество различных застежек и анкеров, специально разработанных для того, чтобы удерживать гораздо больший вес, когда шпилька недоступна.

Какой ширины шпильки?

Шипы всегда имеют ширину 1,5 дюйма. Их глубина может составлять 3,5, 5,5 или даже 7,5 дюймов в зависимости от стены.

Стеновые стойки изготавливаются из пиломатериалов размером 2 на 4, что означает либо 2×4 (наиболее распространенный), либо 2×6, либо даже, в некоторых редких случаях, 2×8. Однако не означает, что означает, что древесина на самом деле имеет ширину 2 дюйма. Номинальные и размерные пиломатериалы могут сбивать с толку, узнайте больше о запутанных размерах пиломатериалов здесь.

Как отмерить 16 по центру при обрамлении стены?

Забавный факт: рулетка выделяет каждые 16 дюймов красным цветом, чтобы помочь строителям и домашним мастерам применять этот стандарт на практике.

Прежде чем приступить к строительству стены, обязательно возьмите рулетку и начните делать отметки на нижней и верхней пластинах. Лучший способ сделать это — пометить пластину через каждые 16 дюймов. Это будет центральная точка на шпильках.

Теперь вы можете вернуться и отмерить 3/4″ с каждой стороны от 16″ меток, потому что шпильки имеют ширину 1,5″. Эти метки показывают, куда будут входить шпильки, чтобы расположить их на 16 по центру.

Мы обычно отмечаем X между линиями, чтобы обозначить, куда будут вставлены шпильки.

16 в центре размером примерно с малыша, как показано здесь 🙂

Дополнительная литература. Если вы хотите узнать больше о процессе строительства стены, ознакомьтесь с этим полным руководством. Это гораздо больше, чем просто определение расстояния между шипами! Если вам нужно добавить дверь к стене, прочитайте все об обрамлении двери здесь.

Если вы пойдете дальше в своем путешествии по ремонту и деревообработке, вы можете услышать о других применениях on-center. В определенных ситуациях шпильки могут располагаться на расстоянии до 12 дюймов по центру и на расстоянии до 24 дюймов по центру. Но когда дело доходит до стен в вашем доме, вы можете рассчитывать на то, что пространство для стоек будет составлять 16 дюймов по центру.

У вас есть еще вопросы о расстоянии между шипами и определении центра?

Дайте нам знать в комментариях ниже!

Chelsea @ Making Manzanita

Челси является основателем Making Manzanita — блога, посвященного ремонту и рукоделию, в котором все рассказывается о том, как превратить свой дом в дом, который вам нравится. Челси и ее муж Логан занимаются ремонтом домов с 2015 года и видят, как окупаются вложения. Им нравится учить читателей, как делать ремонт с уверенностью. В качестве влиятельного лица Челси сотрудничала с такими брендами, как The Home Depot, Etsy, Behr Paint, DAP Products, Walmart, Frog-Tape и Kreg Tools. Making Manzanita приняла участие в конкурсе One Room Challenge и стала финалистом осени 2019 года.Вызов Джеффри Корта по ремонту.

Размеры, использование и советы по установке

Стефан Георге | Обновлено 26 марта 2023 г.

Купить

Благодаря своей прочности и долговечности металлические стойки подходят для любого типа зданий, от жилых до коммерческих. Каркас с металлическими стойками — это метод строительства, в котором используются гусеницы, металлические стойки и другие элементы. Каркасный метод лучше всего подходит для перегородок, потолков и структурирования внутренних стен.

Это экономичная и простая в установке рама. Конструкция с металлическими стойками также легче по весу, чем стальные или деревянные рамы. Существуют определенные требования, которым необходимо следовать при установке металлического каркаса. Вы можете самостоятельно установить металлический каркас с помощью правильных инструментов и методов.

Что такое металлические шпильки?

Металлическая стойка — это конструктивный элемент, который строители используют для возведения внутренних стен и потолков. Большинство металлических стоек изготавливаются из алюминия или оцинкованной стали. Они прочные, легкие, долговечные и широко используются в коммерческом или промышленном строительстве.

Помимо обрамления стен и потолков, металлические стойки также укрепляют существующие конструкции. Металлические скобы или зажимы соединяют шпильки вместе, а винты и болты скрепляют их. Металлические шпильки эффективны для поддержки проводки, трубопроводов и гипсокартонной изоляции.

Преимущества использования металлических стоек

Металлические стойки имеют некоторые преимущества, что делает их более подходящими, чем каркас из дерева или оцинкованной стали.

• Экономичность : Простота установки и легкая конструкция делают их дешевле, чем деревянные рамы. Металлические шпильки подлежат вторичной переработке; следовательно, они более экологичны, чем другие варианты.
• Улучшенная звукоизоляция и изоляция : Их плотная конструкция уменьшает движение воздуха и передачу звука между комнатами. Звукоизоляционные свойства металлических каркасов делают их идеальными для промышленных и жилых проектов.
• Повышенная огнестойкость : Каркас из металлических стоек более огнестойкий, чем деревянный. Он имеет оцинкованное покрытие, что делает его устойчивым к огню. В отличие от дерева, металлические шпильки не подвержены воздействию температуры, влаги или термитов.

Металлические стойки также подходят для сейсмоопасных районов и сред с высоким уровнем влажности или ветра. Они требуют меньше обслуживания с течением времени.

• Прочный : Металлические стойки обеспечивают более прочную и долговечную конструкцию, чем деревянный каркас. Правильная установка и герметизация делают их менее склонными к растрескиванию или деформации. Их устойчивость к гниению или росту плесени позволяет им оставаться неповрежденными.
• Универсальность : Каркас из металлических стоек идеально подходит для различных строительных нужд. Он обрамляет стены, системы чернового пола и потолки. Металлические шпильки также подходят для различных промышленных проектов. Они укрепляют как внутренние, так и наружные стены.

Размеры стен с металлическими стойками

Доступны металлические стойки различной ширины и высоты. Перед покупкой стоит знать правильный размер для ваших стен.

Стандартная ширина металлических шпилек составляет 2 ½ и 3 ⅝, но по запросу доступны нестандартные размеры. Высота металлической стойки зависит от места установки. Металлические шпильки также доступны разной толщины.

Расстояние между металлическими шипами влияет на прочность и вес, которые он может выдержать. Большинство строителей устанавливают металлические стойки на расстоянии 16 дюймов от одного центра к другому. Другие конструктивные решения позволяют размещать металлические шпильки на расстоянии 24 дюйма по центру.

Инженер-строитель должен определить расстояние, чтобы обеспечить правильное распределение веса. Размер фланца и кромки также следует учитывать при установке металлических шпилек.

Инструменты для крепления металлических стоек

Вот список инструментов, которые могут вам понадобиться для изготовления металлических стоек:

• Молоток
• Уровень
• Канцелярский нож
• Рулетка
90 126 Отвертки
• Пила
• Аккумуляторная дрель
• Шлифовальный станок
• Ножницы по металлу
• Шпилька
• Зубчатый шпатель
• Ручная пила

Размеры металлических шпилек

Доступны металлические шпильки различных размеров, ширины, фланцев, выбивных отверстий и толщины.

Стандартные размеры металлических шпилек

Стандартные размеры металлических шпилек:

• 2 1/2 дюйма
• 3 5/8 дюйма
• 4 дюйма
• 6 дюймов
901 26 8 дюймов
• 10 дюймов
• 12 дюймов
• 14 дюймов

Эти размеры относятся к ширине стойки. Толщина металла может варьироваться, наиболее распространенными являются 25 и 20 калибров.

Номинальные размеры металлических шпилек

Номинальные размеры используются для идентификации металлических шпилек. Но это не фактические размеры шпилек.

• 2✕3
• 2✕4
• 2✕6

Размеры фланцев

Боковые секции (фланец) металлических шпилек различаются по ширине.

• 1 ¼ дюйма
• 1 ⅜ дюйма
• 1 ⅝ дюйма
• 2 дюйма
• 2 ½ дюйма
• 3 дюйма
• 3 ½ дюйма

Как читать размеры металлических шипов

Большинство производителей маркируют свои металлические шипы серией цифр. . Например, 300 S 162 43. Первые три цифры представляют размер полотна в сотых дюймах. S обозначает шпильку, поэтому это 3-дюймовая металлическая шпилька с фланцем.

Следующие три числа показывают толщину металла в сотых дюймах. В этом случае 162 соответствует 1 ⅝ дюймам. Последняя цифра 43 обозначает минимальную толщину основного металла в милах. Кроме того, металлическая шпилька будет толщиной 0,043 дюйма.

---

Как правильно определить размер металлической стойки для вашего проекта

Толщина каркаса

Металлические стойки каркаса обеспечивают вертикальную поддержку стены. Они варьируются от 2 до 14 дюймов в ширину. Шпильки шириной 3 ⅝ дюйма являются наиболее распространенными для коммерческих дверей и оконных проемов.

При установке металлических стоек на дверях оставьте зазор в 3 дюйма. Зазор помогает закрепить 2✕4 деревянных стержня для подвешивания двери. Металлические шпильки нижнего калибра изготовлены из более толстой стали.

Требования к несущей способности

Для наружных несущих стен требуются металлические шпильки калибра 16 или 18. Они поддерживают вес крыши и равномерно распределяют нагрузку на фундамент и грунт. Согласно Международному жилищному кодексу (IRC), расстояние между несущими стенами должно составлять не более 24 дюймов. Внутренние несущие стены должны иметь толщину не менее 8 дюймов.

Местные строительные нормы и правила

Местные сообщества имеют строительные нормы и правила для обеспечения прочной структурной целостности. Коды защищают жильцов здания от стихийных бедствий и дополнительных затрат на ущерб.

Сообщества часто обновляют коды, поэтому очень важно быть в курсе последних событий. С помощью InspectToProtect вы можете изучить строительные нормы и правила в вашем районе, прежде чем устанавливать металлические стойки.

Цена

Металлический каркас стоит в среднем от до 13 долларов за квадратный фут . Металлические шпильки меньшего размера стоят дороже, чем шпильки большего размера, потому что они толще. Затраты на рабочую силу, размер здания и тип металлического каркаса также влияют на конечную стоимость.

Размер

Стандартные размеры металлических шпилек: 1 ⅝, 2 ½, 3 ⅝, 4 и 6 дюймов. Они также различаются по толщине, от 14 до 26 калибра. Учитывайте размер здания, прежде чем выбрать идеальный размер. Для возведения большой конструкции требуются толстые металлические шпильки с широким размером полотна. Для небольших конструкций и ненесущих стен достаточно более тонких стоек.

Рекомендации производителя

Производители изготавливают конструкционные и неконструкционные металлические шпильки. В то время как структурные стойки используются для несущих стен, ненесущие стойки подходят для потолков, потолков и ненесущих стен. Производители помогают подрядчикам в выборе и процессе установки шпилек. Они также советуют идеальный размер крепежа и расстояние между шпильками.

Планы проектирования и архитектурные спецификации

Стена с каркасом используется для разделения офисов и квартир. Перегородка с двойными стойками необходима при создании толстой стены с изоляцией. Металлические шпильки создают основной каркас дома в соответствии с архитектурным планом.

Шпильки также пригодятся, если в будущем вам понадобится больше разделов. Строители используют шпильки на многоэтажных зданиях. Шпильки также украшают гаражи и полустены.

---

Основные компоненты каркаса стены из металлических стоек

К трем основным компонентам каркаса стены из металлических стоек относятся:

• Направляющая : направляющие выполняют функции верхней и нижней пластин. Подошвенные пластины крепят раму к полу, а верхние пластины крепят шпильки к потолку. Верхние пластины крепятся к потолочным балкам или выступам, если балки расположены неравномерно.
• Шпилька : вертикальные шпильки устанавливаются между верхней и нижней пластинами. Они формируют внутреннее и внешнее обрамление дома. Металлические шпильки долговечны и прочны. Они могут поддерживать шкафы, дверные проемы, дверные коробки и т. д.
• Ноггинсы : башмаки представляют собой небольшие детали, закрепленные между гусеницами. В металлическом каркасе используется один ряд головок, поскольку они более жесткие, чем деревянные.

Таблица калибров металлических шпилек

9 0330 25

Калибр	Толщина (мил)	Цвет
18	Прозрачный (без покраски)
22	27	Черный
20	33	Белый
18	43	Желтый
16	54	Зеленый
14	68	Оранжевый
12	97	Красный
10	118	Синий

Производители наносят цветную маркировку на металлические шипы, чтобы облегчить определение размера шипа. Для реальных размеров металлических шпилек вы можете использовать микрометр.

---

Советы по установке металлических стоек

Отрежьте и согните металлические стойки с помощью подходящих инструментов

Используйте авиационные ножницы, чтобы отрезать металлические стойки до нужной длины. Отрежьте ножницами обе стороны и сделайте надрез на одной стороне. Затем согните шпильку вперед и назад, пока она не сломается.

Циркулярные и торцовочные пилы также являются отличной альтернативой. Но они шумные и выделяют металлическую стружку. При работе с торцовочной пилой надевайте защитные очки и наушники.

Использование уровня для поддержания правильного выравнивания

Используйте нивелирные инструменты для точного измерения металлических стоек. Шпильки должны иметь зазоры менее ⅙ дюймов от верхней и подошвенной пластин. Если зазоры больше, вес стен переносится на шурупы. Это приводит к слабой раме, которая может не выдержать со временем.

Совместите предварительно вырезанные отверстия для проводки и водопровода

Электрические кабели должны проходить вдоль центральной линии каждой стойки. Привинчивание кабелей с помощью пластиковых стяжек связывает их вместе и закрепляет на шпильках. Перед прокладкой кабелей вставьте в отверстия пластиковые кабельные втулки.
