Таблица дюбелей, размеры дюбелей

Главная \ Размеры дюбелей \ Таблица дюбелей, размеры дюбелей

Дата публикации: 03.04.2018 12:08

 Размеры дюбелей S и количество в упаковке



Размер	Диметр сверления, мм	Диаметр шурупа, мм	Клиличество в упаковке, шт
Дюбель 4×20	4		1000
Дюбель 5×25	5	3.00-3.5	2000
Дюбель 6×25	5	3.5-4.5	1000
Дюбель 6×30	6	3.5-4.5	1000
Дюбель 6×35	6	3.5-4.5	1000
Дюбель 8×30	8	4.5-6.00	1000
Дюбель 8×40	8	4. 5-6.00	1000
Дюбель 8×50	8	4.5-6.00	1000
Дюбель 10×50	10	6.00-8.00	500
Дюбель 12×60	12	8.00-10.00	200

Размеры дюбелей К и количество их в упаковке



Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель 5×30	5	3,0-3,5	2000
Дюбель 5×40	5	3,0-3,5	1000
Дюбель 6×25	6	3,5-4,5	1000
Дюбель 6×30	6	3,5-4,5	1000
Дюбель 6×35	6	3,5-4,5	1000
Дюбель 6×40	6	3,5-4,5	1000
Дюбель 6×50	6	3,5-4,5	1000
Дюбель 6×60	6	3,5-4,5	1000
Дюбель 8×30	8	4,5-6,0	1000
Дюбель 8×40	8	4,5-6,0	1000
Дюбель 8×50	8	4,5-6,0	1000
Дюбель 8×60	8	4,5-6,0	500
Дюбель 8×80	8	4,5-6,0	500
Дюбель 10×60	10	6,0-8,0	500
Дюбель 10×100	10	6,0-8,0	250
Дюбель 12×70	12	8,0-10,0	250
Дюбель 12×120	12	8,0-10,0	150

Размеры дюбелей T и количество их в упаковке



Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель 5×25	5	3,0-3,5	2000
Дюбель 6×25	6	3,5-4,5	1000
Дюбель 6×30	6	3,5-4,5	1000
Дюбель 6×35	6	3,5-4,5	1000
Дюбель 8×30	8	4,5-6,0	1000
Дюбель 8×40	8	4,5-6,0	1000
Дюбель 8×50	8	4,5-6,0	1000
Дюбель 10×50	10	6,0-8,0	500
Дюбель 12×60	12	8,0-10,0	250
Дюбель 14×70	14	8,0-10,0	250
Дюбель 16×80	16	12,0-14,0	150
Дюбель 20×100	20	16,0-18,0	100

 Размеры дюбелей из нейлона и количество в упаковке



Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель 5×25	5	3,0-3,5	1000
Дюбель 6×30	6	3,5-4,5	1000
Дюбель 6×40	6	3,5-4,5	1000
Дюбель 6×50	6	3,5-4,5	1000
Дюбель 8×40	8	4,5-6,0	1000
Дюбель 8×50	8	4,5-6,0	1000
Дюбель 8×65	8	4,5-6,0	500
Дюбель 10×50	10	6,0-8,0	500
Дюбель 10×80	10	6,0-8,0	250
Дюбель 12×60	12	8,0-10,0	250
Дюбель 14×40	14	8,0-10,0	250

Размеры дюбелей U и количество в упаковке

Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель универсальный с бортиком
Дюбель 5×32	5	3. 00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4.5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250
Дюбель универсальный потай
Дюбель 5×32	5	3.00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4. 5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250

 Размеры дюбелей потолочных и количество в упаковке

Размер	Диаметр дюбеля, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель с бортиком 6×51	6	3.5-4.5	1000
Дюбель потай 6×51	6	3.5-4.5	1000

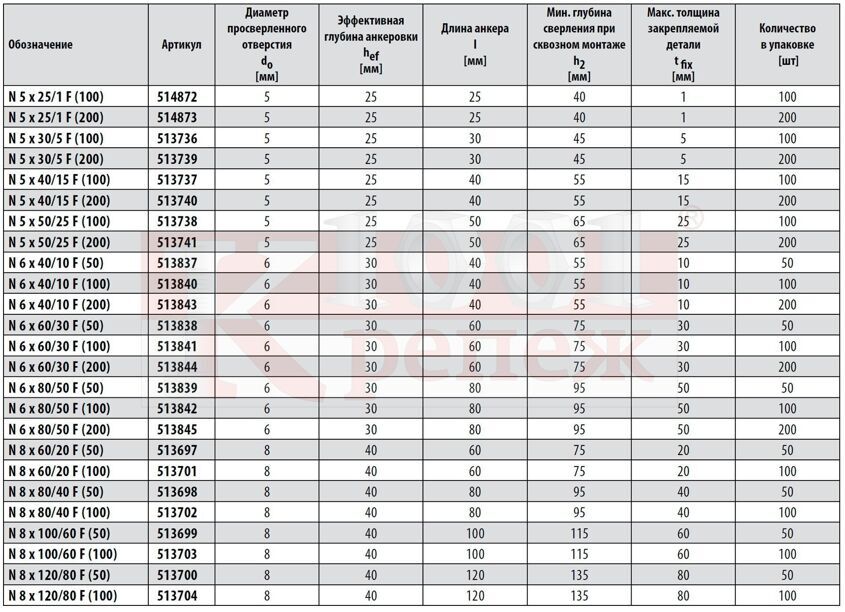

Размеры дюбель гвоздя и количество в упаковке

Размер	Диаметр дюбель гвоздя, мм	Количество в упаковке, шт
Дюбель гвоздь гриб
Дюбель гвоздь 6х40	6
Дюбель гвоздь 6х50	6	50
Дюбель гвоздь 6х60	6	50
Дюбель гвоздь потай
Дюбель гвоздь 5х30	5	100
Дюбель гвоздь 5х50	5	100
Дюбель гвоздь 6х40	6	100
Дюбель гвоздь 6х50	6	50
Дюбель гвоздь 6х60	6	50
Дюбель гвоздь 6х80	6	50
Дюбель гвоздь 8х60	8	50
Дюбель гвоздь 8х80	8	50
Дюбель гвоздь 8х100	8	50
Дюбель гвоздь 8х120	8	50

Размеры дюбеля рамного и количество в упаковке

Размер	Диаметр дюбеля, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель рамный нейлоновый
Дюбель с бортиком
Дюбель 10×80	10	6,0-8,0	50
Дюбель 10×100	10	6,0-8,0	50
Дюбель 10×120	10	6,0-8,0	50
Дюбель 10×140	10	6,0-8,0	50
Дюбель 10×160	10	6,0-8,0	50
Дюбель 10×200	10	6,0-8,0	50
Дюбель 12×100	12	8,0-10,0	50
Дюбель 12×120	12	8,0-10,0	50
Дюбель 12×160	12	8,0-10,0	50
Дюбель 12×200	12	8,0-10,0	50
Дюбель 14×100	14	8,0-10,0	50
Дюбель 14×140	14	8,0-10,0	50
Дюбель 14×200	14	8,0-10,0	50
Дюбель 16×140	16	12,0-14,0	50
Дюбель 16×200	16	12,0-14,0	50
Дюбель 16×250	16	12,0-14,0	50
Дюбель рамный нейлоновый
Дюбель потай
Дюбель 10×80	10	6,0-8,0	50
Дюбель 10×100	10	6,0-8,0	50
Дюбель 10×120	10	6,0-8,0	50
Дюбель 10×140	10	6,0-8,0	50
Дюбель 10×160	10	6,0-8,0	50
Дюбель 10×200	10	6,0-8,0	50
Дюбель 12×100	12	8,0-10,0	50
Дюбель 12×120	12	8,0-10,0	50
Дюбель 12×160	12	8,0-10,0	50
Дюбель 12×200	12	8,0-10,0	50
Дюбель 14×100	14	8,0-10,0	50
Дюбель 14×140	14	8,0-10,0	50
Дюбель 14×200	14	8,0-10,0	50
Дюбель 16×140	16	12,0-14,0	50
Дюбель 16×200	16	12,0-14,0	50
Дюбель 16×250	16	12,0-14,0	50
Дюбель рамный полипропиленовый
Дюбель с бортиком
Дюбель 10×80	10	6,0-8,0	50
Дюбель 10×100	10	6,0-8,0	50
Дюбель 10×120	10	6,0-8,0	50
Дюбель 10×140	10	6,0-8,0	50
Дюбель 10×160	10	6,0-8,0	50
Дюбель 10×200	10	6,0-8,0	50
Дюбель 12×100	12	8,0-10,0	50
Дюбель 12×120	12	8,0-10,0	50
Дюбель 12×160	12	8,0-10,0	50
Дюбель 12×200	12	8,0-10,0	50
Дюбель 14×100	14	8,0-10,0	50
Дюбель 14×140	14	8,0-10,0	50
Дюбель 14×200	14	8,0-10,0	50
Дюбель 16×140	16	12,0-14,0	50
Дюбель 16×200	16	12,0-14,0	50
Дюбель 16×250	16	12,0-14,0	50
Дюбель потай
Дюбель 10×80	10	6,0-8,0	50
Дюбель 10×100	10	6,0-8,0	50
Дюбель 10×120	10	6,0-8,0	50
Дюбель 10×140	10	6,0-8,0	50
Дюбель 10×160	10	6,0-8,0	50
Дюбель 10×200	10	6,0-8,0	50
Дюбель 12×100	12	8,0-10,0	50
Дюбель 12×120	12	8,0-10,0	50
Дюбель 12×160	12	8,0-10,0	50
Дюбель 12×200	12	8,0-10,0	50
Дюбель 14×100	14	8,0-10,0	50
Дюбель 14×140	14	8,0-10,0	50
Дюбель 14×200	14	8,0-10,0	50
Дюбель 16×140	16	12,0-14,0	50
Дюбель 16×200	16	12,0-14,0	50
Дюбель 16×250	16	12,0-14,0	50

 Размеры дюбеля рамного фасадного и количество в упаковке



Размер	Диаметр дюбеля, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель рамный потай
Дюбель 10×80	10	6,0-8,0	50
Дюбель 10×100	10	6,0-8,0	50
Дюбель 10×120	10	6,0-8,0	50
Дюбель 10×140	10	6,0-8,0	50
Дюбель 10×160	10	6,0-8,0	50
Дюбель 10×200	10	6,0-8,0	50
Дюбель фасадный с бортиком
Дюбель 10×80	10	6,0-8,0	50
Дюбель 10×100	10	6,0-8,0	50
Дюбель 10×120	10	6,0-8,0	50

 Размеры дюбеля кровельного и количество в упаковке



Размер (длина дюбеля), мм	Диаметр дюбеля, мм	Диаметр самореза, мм	Количество в упаковке, шт
Дюбель 20	15	4,8	1500
Дюбель 50	15	4,8	900
Дюбель 60	15	4,8	800
Дюбель 80	15	4,8	600
Дюбель 100	15	4,8	500
Дюбель 120	15	4,8	400
Дюбель 130	15	4,8	400
Дюбель 140	15	4,8	400
Дюбель 160	15	4,8	300
Дюбель 180	15	4,8	200
Дюбель 200	15	4,8	200

Размеры дюбелей фасадных для теплоизоляции и количество в упаковке



Размер дюбеля	Диаметр дюбеля, мм	Диаметр гвоздя, мм	Количество в упаковке, шт
Дюбель фасадный для теплоизоляции с нейлоновым гвоздем
Дюбель 10×90	10	5,6	400
Дюбель 10×110	10	5,6	400
Дюбель 10×120	10	5,6	400
Дюбель 10×140	10	5,6	300
Дюбель 10×160	10	5,6	300
Дюбель 10×180	10	5,6	200
Дюбель 10×200	10	5,6	200
Дюбель 10×220	10	5,6	200
Дюбель фасадный для теплоизоляции с металлическим гвоздем
Дюбель 10×90	10	5,6	400
Дюбель 10×110	10	5,6	400
Дюбель 10×120	10	5,6	400
Дюбель 10×140	10	5,6	300
Дюбель 10×160	10	5,6	300
Дюбель 10×180	10	5,6	200
Дюбель 10×200	10	5,6	200
Дюбель 10×220	10	5,6	200

 Размеры дюбеля винтового кровельного и количество в упаковке



Размер	Диаметр дюбеля, мм	Количество в упаковке, шт
Дюбель 18х70	18	700
Дюбель 18х110	18	500
Дюбель 28х70	28	500
Дюбель 28х110	28	400

Размеры дюбеля для газобетона и количество в упаковке



Размер	Диаметр дюбеля, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель винтовой
Дюбель белый
Дюбель 8х55	8	3,5-4,5	100
Дюбель 10х60	10	6,0-8,0	100
Дюбель 14х80	14	8,0-10,0	100
Дюбель черный
Дюбель 8х55	8	3,5-4,5	100
Дюбель 10х60	10	6,0-8,0	100
Дюбель 14х80	14	8,0-10,0	100
Дюбель раскладной
Дюбель белый 6х52	6	3,5-4,5	250
Дюбель черный 6х52	6	3,5-4,5	250

Размеры дюбеля driva для гипсокартона и количество в упаковке



Размер	Диаметр дюбеля, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель со сверлом 12х32	12	8,0-10,0	500
Дюбель 15х23	15	12,0-14,0	500

Размеры дюбель бабочки и количество в упаковке



Размер дюбеля	Диаметр дюбеля, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель 8х28	8	4,5-6,0	500
Дюбель 10х50	10	6,0-8,0	500

Размеры самореза со сверлом и количество в упаковке



Размер	Длина самореза, мм	Количество в упаковке, шт
Саморез сверлоконечный 4,8х50	50	100
Саморез сверлоконечный 4,8х60	60	100
Саморез сверлоконечный 4,8х70	70	100
Саморез сверлоконечный 4,8х80	80	100
Саморез сверлоконечный 4,8х90	90	100
Саморез сверлоконечный 4,8х100	100	100
Саморез сверлоконечный 4,8х120	120	100
Саморез сверлоконечный 4,8х140	140	100
Саморез сверлоконечный 4,8х160	160	100
Саморез сверлоконечный 4,8х200	200	100
Саморез сверлоконечный 4,8х250	250	100

Размеры нейлонового гвоздя и количество в упаковке



Размер	Длина гвоздя, мм	Количество в упаковке, шт
Гвоздь 5,6х93	93	100
Гвоздь 5,6х113	113	100
Гвоздь 5,6х123	123	100
Гвоздь 5,6х143	143	100
Гвоздь 5,6х163	163	100
Гвоздь 5,6х183	183	100
Гвоздь 5,6х203	203	100
Гвоздь 5,6х223	223	100



Размер и вес дюбелей

Для изготовления дюбелей используют совершенно разный материал. Встречаются как металлические крепления («крокодил» для газобетона, пружинный или монтажный дюбель-гвоздь), так из полипропилена (универсальный или «морковка», распорные, OLA), нейлона (DRIVA).

Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

Дюбель четырёхраспорный

Распорный дюбель применяется для работы в полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель тип Т / дюбель тип К / дюбель Т / дюбель распорный тип 3 / дюбель тип 3 / дюбель трехлепестковый / дюбель K / дюбель четырехраспорный / дюбель с шипами / дюбель Tchappai / дюбель тип N / 4-распорный / 4 распорный / Чапай / Чаппай

Показать все. ..

Открыть калькулятор веса

Дюбель универсальный полипропилен

Применение дюбеля универсального: полнотелый/пустотелый керамический и силиконовый кирпич, пено(газо)бетон, гипсовая плита, бетон, гипсокартон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель U / дюбель многофункциональный / дюбель с бортиком потай / морковка

Открыть калькулятор веса

Дюбель-гвоздь полипропилен

Применение дюбель-гвоздя полипропилен: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель гвоздь

Открыть калькулятор веса

Дюбель для крепления теплоизоляции

Применение:

• дюбель с пластиковым гвоздём — для легких теплоизоляционных материалов до 150 мм
• дюбель с металлическим гвоздём — для всех типов теплоизоляционных материалов толщиной до 240 мм
• дюбель с металл. гвоздём и термоголовкой — исключает коррозию соединения и образования мостиков холода
• держатель РОНДОЛЬ — для крепления изоляции из минеральной ваты и пенопласта к основанию из дерева и к бетону

Маркировка/Обозначение крепежа: зонтик / тарельчатый / гриб

Открыть калькулятор веса

Дюбель для газобетона металлический

Дюбель для пенобетона металлический предназначен для работ в газо-, пенобетоне.

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Открыть калькулятор веса

Дюбель винтовой для газобетона нейлон

Применение: дюбель предназначен для крепления в газо-, пенобетоне, гипсовых плитах

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Складной пружинный дюбель потолочный

Складной пружинный дюбель с крюком предназначен для крепления в пустотелые материалы с размером полости достаточной для раскрытия дюбеля при монтаже (min глубина полости 35 мм) к гипсокартону (ГСК), ДСП или другим тонколистовым материалам.

Пружинный анкер-дюбель продается оптом и в розницу в коробах по 30-100 штук и в подвесах по одному изделию. Размерный ряд ограничен пятью вариантами: М3, М4, М5, М6 и М8.

Маркировка/Обозначение крепежа: анкер потолочный / потолочный дюбель / М-С пружинный анкер типа «Зонтик» с полуовальным крюком / солдатик

Открыть калькулятор веса

Полиэтиленовый дюбель с крюком

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Применение дюбелей с прямым крюком и полукольцом: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Упаковка: подвес

Открыть калькулятор веса

ТОП товаров из нашего каталога

Дюбели

Дюбель OLA бабочка

от 19.7 р.

за уп.

Подробнее

Дюбели

Дюбель-гвоздь полипропилен

от 17. 2 р.

за уп.

Подробнее

Дюбели

Дюбель для газобетона металлический

от 23.4 р.

за уп.

Подробнее

Дюбели

Дюбель для крепления теплоизоляции

от 237.8 р.

за уп.

Подробнее

Дюбели

Дюбель универсальный полипропилен

от 10.9 р.

за уп.

Подробнее

Дюбели

Дюбель четырёхраспорный

от 15.4 р.

за уп.

Подробнее

Дюбели

Дюбель винтовой для газобетона нейлон

от 20.3 р.

за уп.

Подробнее

Дюбели

Дюбель-гвоздь нейлон

от 39.9 р.

за уп.

Подробнее

Производство дюбелей не регламентируется стандартами ГОСТ или DIN. Однако существуют требования к применению типов дюбелей из-за ожидаемых нагрузок (несущая способность), температурных режимов, условий влажности.

Дюбель из полипропилена применяется в температурном диапазоне от -5⁰С до +30⁰С, из нейлона — от -50⁰С до +50⁰С

Особенности применения тех или иных изделий можно найти на сайте в разделе «Строительный крепеж / Дюбели».

Таблица станочных штифтов

ANSI ASME

Связанные ресурсы: оборудование

Таблица штифтов машинных штифтов ANSI ASME

ANSI ASME Руководство по оборудованию

Таблица американского национального стандарта с закаленным грунтом для машинных штифтов. ANSI ASME B18.8.2

Штифты ANSI для шлифования машин (закаленные) поставляются в двух сериях диаметров: стандартная серия с базовым диаметром на 0,0002 дюйма больше номинального диаметра, предназначенная для первоначальной установки; и серия увеличенного размера, имеющая базовый диаметр на 0,001 дюйма больше номинального диаметра, предназначенная для замены.

Все размеры указаны в дюймах

Номинальный размер Номинальный диаметр штифта	Диаметр штифта, А						Точка Диаметр, B		Корона Высота, С	Корона Радиус, R
	Стандартная серия Штифты			Увеличенная серия Штифты
	Базовый	Макс.	Мин.	Базовый	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.
1⁄16 0,0625	0,0627	0,0628	0,0626	0,0635	0,0636	0,0634	0,058	0,048	0,020	0,008
5⁄64 0,0781	0,0783	0,0784	0,0782	0,0791	0,0792	0,0790	0,074	0,064	0,026	0,010
3⁄32 0,0938	0,0940	0,0941	0,0939	0,0948	0,0949	0,0947	0,089	0,079	0,031	0,012
1⁄8 0,1250	0,1252	0,1253	0,1251	0,1260	0,1261	0,1259	0,120	0,110	0,041	0,016
5⁄32 0,1562	0,1564	0,1565	0,1563	0,1572	0,1573	0,1571	0,150	0,140	0,052	0,020
3⁄16 0,1875	0,1877	0,1878	0,1876	0,1885	0,1886	0,1884	0,180	0,170	0,062	0,023
1⁄4 0,2500	0,2502	0,2503	0,2501	0,2510	0,2511	0,2509	0,240	0,230	0,083	0,031
5⁄16 0,3125	0,3127	0,3128	0,3126	0,3135	0,3136	0,3134	0,302	0,290	0,104	0,039
3⁄8 0,3750	0,3752	0,3753	0,3751	0,3760	0,3761	0,3759	0,365	0,350	0,125	0,047
7⁄16 0,4375	0,4377	0,4378	0,4376	0,4385	0,4386	0,4384	0,424	0,409	0,146	0,055
1/2 0,5000	0,5002	0,5003	0,5001	0,5010	0,5011	0,5009	0,486	0,471	0,167	0,063
5⁄8 0,6250	0,6252	0,6253	0,6251	0,6260	0,6261	0,6259	0,611	0,595	0,208	0,078
3⁄4 0,7500	0,7502	0,7503	0,7501	0,7510	0,7511	0,7509	0,735	0,715	0,250	0,094
7/8 0,8750	0,8752	0,8753	0,8751	0,8760	0,8761	0,8759	0,860	0,840	0,293	0,109
1 1. 0000	1.0002	1.0003	1.0001	1.0010	1.0011	1.0009	0,980	0,960	0,333	0,125



Номинальный размер Номинальный диаметр штифта	Одиночная сдвигающая нагрузка, для углеродистой или легированной стали, Рассчитано, фунт	Рекомендовано Отверстие Диаметр
		Макс.	Мин.
1⁄16 0,0625	400	0,0625	0,0620
5⁄64 0,0781	620	0,0781	0,0776
3⁄32 0,0938	900	0,0937	0,0932
1⁄8 0,1250	1 600	0,1250	0,1245
5⁄32 0,1562	2 500	0,1562	0,1557
3⁄16 0,1875	3 600	0,1875	0,1870
1⁄4 0,2500	6 400	0,2500	0,2495
5⁄16 0,3125	10 000	0,3125	0,3120
3⁄8 0,3750	14 350	0,3750	0,3745
7⁄16 0,4375	19 550	0,4375	0,4370
1/2 0,5000	25 500	0,5000	0,4995
5⁄8 0,6250	39 900	0,6250	0,6245
3⁄4 0,7500	57 000	0,7500	0,7495
7/8 0,8750	78 000	0,8750	0,8745
1 1. 0000	102 000	1.0000	0,9995



Все размеры указаны в дюймах.
Нажмите на картинку, чтобы увеличить

a Непредпочтительные размеры, не рекомендуемые для использования в новых конструкциях

b Увеличение длины с шагом 1/16 дюйма до 3/8 дюйма, с шагом 1/8 дюйма с 3/8 дюйма до 1 дюйма , с шагом 1/4 дюйма от 1 дюйма до 2 1/2 дюйма и с шагом 1/2 дюйма выше 2 1/2 дюйма. Допуск по длине составляет ± 0,010 дюйма.

c Эти размеры запрессовочных отверстий обычно используются для запрессовки станочных штифтов стандартной серии в такие материалы, как мягкая сталь и чугун. В других материалах, таких как алюминиевое или цинковое литье под давлением, предельные размеры отверстий обычно уменьшаются на 0,0005 дюйма для увеличения сопротивления запрессовке.

Связанный:

• Таблица допусков при установке установочного штифта с проскальзыванием и прессовой посадкой
• Уравнения напряжения сдвига и калькулятор для установочного штифта
Метрические установочные штифты ISO
• в соответствии с DIN EN ISO 8734
• Авиационная шпилька, стопорное кольцо, установочный штифт, болт, гайка Справочное руководство Таблица № 6
• Конструкция для прессовой посадки установочного штифта
• Болт или штифт в уравнении одиночного сдвига и калькуляторе
• Калькулятор анализа напряжения сдвига и растяжения для одиночного и двойного болта в соответствии с AISC 9издание
• Болт или штифт в уравнении двойного сдвига и калькуляторе

Артикул:

Штифты штифта для закаленной шлифовки американского национального стандарта ANSI/ASME B18. 8.2

Размеры штифта DIN 7

• Домашний
• Крепеж DIN
• DIN 7 / ISO 2338: штифты (допуск M6)

Эквивалентные стандарты

• ISO 2338
• ЧСН 22150
• Номер детали 85021
• УНИ 1707

д1 м6	р	c макс.
0,8	0,8	0,12
1	1	0,15
1,5	1,5	«> 0,23
2	2	0,3
2,5	2,5	0,4
3	3	0,45
4	4	0,6
5	5	0,75
6	6	0,9
8	8	1,2
10	10	«> 1,5
12	12	1,8

д1	л	Вт
0,8	3	0,012
0,8	4	0,016
0,8	5	0,020
0,8	6	0,024
0,8	8	0,032
0,8	10	0,040
0,8	12	0,048
1	3	0,018
1	4	0,025
1	5	0,032
1	6	0,038
1	8	0,050
1	10	0,062
1	12	0,074
1,5	3	0,044
1,5	4	0,058
1,5	5	0,072
1,5	6	0,085
1,5	8	0,113
1,5	10	0,141
1,5	12	0,168
1,5	14	0,195
1,5	16	0,225
2	4	0,105
2	5	0,130
2	6	0,155
2	8	0,203
2	10	0,253
2	12	0,302
2	14	0,351
2	16	0,405
2	18	0,521
2	20	0,500
2	24	0,598
2,5	4	0,165
2,5	5	0,204
2,5	6	0,243
2,5	8	0,320
2,5	10	0,397
2,5	12	0,474
2,5	14	0,55
2,5	16	0,627
2,5	18	0,705
2,5	20	0,782
2,5	24	0,937
3	4	0,245
3	5	0,300
3	6	0,355
3	8	0,466
3	10	0,577
3	12	0,688
3	14	0,799
3	16	0,910
3	18	1,020
3	20	1. 130
3	24	1.350
4	5	0,440
4	6	0,640
4	8	0,840
4	10	1.040
4	12	1,230
4	14	1.440
4	16	1,630
4	18	1,830
4	20	2,030
4	24	2. 430
4	28	2,820
4	32	3.210
4	36	3,60
4	40	4,00
5	6	1,02
5	8	1,33
5	10	1,64
5	12	1,95
5	14	2,26
5	16	2,57
5	18	2,88
5	20	3,80
5	24	3,91
5	28	4,42
5	32	5,03
5	36	5,65
5	40	6,27
5	45	7,03
5	50	7,80
6	8	1,97
6	10	2,41
6	12	2,85
6	14	3,29
6	16	3,73
6	18	4,17
6	20	4,61
6	24	5,50
6	28	6,40
6	32	7,30
6	36	8. 19
6	40	9.08
6	45	10.20
6	50	11.30
6	60	13,50
8	10	4,37
8	12	5,16
8	14	5,95
8	16	6,74
8	18	7,53
8	20	8,31
8	24	9,89
8	28	11. 50
8	32	13.00
8	36	14,60
8	40	16.20
8	50	20.10
8	60	24.00
8	70	28.00
8	80	32.00
10	12	8,24
10	14	9,47
10	16	10,70
10	18	11,90
10	20	13. 20
10	24	15,60
10	28	18.00
10	32	20,60
10	36	23.10
10	40	25,50
10	45	28,60
10	50	31,70
10	60	37,90
10	70	44. 10
10	80	50,30
10	90	56,50
10	100	62,70
12	14	13,80
12	16	15,60
12	18	17.40
12	20	19.20
12	24	22,80
12	28	26. 40
12	32	30.00
12	36	33,60
12	40	37,20
12	45	41,70
12	50	46,20
12	60	55,20
12	70	64.10
12	80	73.00
12	90	82. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
