Дюбель для гипсокартона. Размеры дюбелей
Часто так бывает, что нужно привесить полку или даже шкаф для посуды. Но что делать, если недавно был сделан ремонт, или дом новый, и все стены сделаны из гипсокартона? В него просто так гвоздь не вобьешь и саморез не вкрутишь – он просто вывалится.
Гипсокартон – листовой материал. А стена из него — это полое сооружение. А для всех полых конструкций требуется иметь крепежные дюбели, чтобы прикрепить что-либо к стене. Рассмотрим некоторые популярные виды крепежа для гипсокартона.
Дюбель-бабочка (дешевая)
Наш хит парад открывает известная в строительных кругах «бабочка». Для ее монтажа делают отверстие диаметром 10 мм, вставляют в него дюбель и вкручивают саморез средней длины. При вкручивании, дюбель создает распорку, которая удерживает его в стене. Вкручивать саморез следует аккуратно, при чрезмерном усилии дюбель может повредиться. Для этого вида крепежа лучше использовать саморезы диаметром 4.2 мм, они лучше распирают тело дюбеля изнутри и, соответственно, лучше держатся в отверстии.
Типовые размеры дюбеля для гипсокартона: 4х32, 4х46, 4х55 мм.
Дюбель Driva
У этого вида крепежа лишь одно достоинство – скорость монтажа. Достаточно надеть его на биту шуруповерта и закрутить в стену. Затем, не меняя оснастку, закручивается саморез. Надежность крепления немногим превышает надежность пластиковой бабочки. Различаются металлические и пластиковые дюбели. Для пластикового варианта нужно предварительно высверливать отверстие, а потом закручивать дюбель отверткой во избежание срыва пластикового крестообразного шлица.
Однако, существует хитрость, благодаря которой можно закрутить его при поврежденном шлице. Для этого нужно выточить на закручивающей поверхности плоский шлиц тонким диском УШМ или строительным ножом и закрутить плоской отверткой.
Типовые размеры дюбель дрива для гипсокартона: 14х32, 14х38 мм.
Алюминиевый анкер Molli
Molli раскрывает за листом гипсокартона, как зонтик. Продавцы-консультанты часто советуют, что для установки этого крепежа достаточно просверлить отверстие и закрутить винт.
Но при этой технике крепеж не раскроется, а повредит ГКЛ. Для правильной установки этого дюбеля нужен специальный инструмент – заклепочник.
Однако, если у вас уже есть такие анкеры, и нужно подвесить полку, исправить проблему можно, взяв кусачки и отвертку. Для этого нужно вставить крепеж и немного закрутить винт. Затем он захватывается кусачками и немного вытаскивается наружу, и снова немного закручивается винт. Повторить операцию до тех пор, пока крепеж прочно не зафиксируется.
Прочность крепления считается одной из самых лучших. При попытке вырвать анкер, вместе с ним открываются и куски гипсокартона.
Типовые размеры дюбель молли: 4х21, 4х32, 4х38, 4х46, 4х54 мм.
Бабочка HILTI, Knauf и остальные дорогие
Один из самых дорогих дюбелей. Технология установки ничем не отличается от монтажа дешевой бабочки. У этой бабочки лапки, которые упираются в гипсокартон, отличаются большей площадью, а, значит, они обеспечивают большую надежность крепления. Но если не дотянуть саморез, то прочность будет сопоставима с дюбелем Driva.
Типовые размеры такие же, как у дешевой бабочки.
Как видно, дешевые дюбели ведут себя непредсказуемо при монтаже, и на них можно вешать очень легкие предметы. Поэтому не стоит экономить на крепеже. Лучше купить что-то получше и не ждать, пока полка с книгами свалится на голову.
Как правильно выбрать дюбель для строительства | Советы по строительству
Главная
Обзоры и советы
Советы по строительству
Как правильно выбрать дюбель для строительства
Современное капитальное строительство сложно представить без применения дюбелей. Это такой специальный крепеж. Он бывает разным по материалу изготовления, цели использования, материалу в котором предполагается его дальнейшее использование. Некоторые категории таких изделий предназначены для фиксации легких бытовых предметов, другие рассчитаны на высокие нагрузки.
Эта статья о том, какие дюбеля бывают, как выбрать нужный крепеж.
Для чего нужны дюбели
Дюбелем называется специализированный крепеж, который используют для монтажа и соединения конструкций. Для разных видов материалов существуют разные категории изделий, которыми можно соединять:
- бетон,
- камень,
- гипсокартон,
- древесину и т. д.
Применяют в случаях отсутствия доступа к краю соединительного стержня шурупа, т. е. при необходимости сделать отверстия без выхода наружу. Прекрасно проявляют себя при креплении пустотных стен, когда другие крепления неэффективны. Данное изделие при соединении стен фиксирует конструктивные элементы, благодаря наличию в нем ребер и «зацепок», которые распираются внутри конструкции, удерживая дюбель от выскальзывания. Некоторые снабжены ограничителем-манжеткой, предотвращающим проваливание материала внутрь.
Категории фиксаторов
Дюбели могут принадлежать самым разным категориям и значительно различаться по весу, типу, размеру, материалу изготовления, другим характеристикам.
Некоторые категории изделий такого рода:
- Полипропиленовый и полиэтиленовый распорный дюбель используется для фиксации деталей или предметов меблировки в стены (бетон, кирпич, камень). Идет в комплекте с саморезами и универсальными шурупами.
- Распорный внедряется в бетон, имеет распорки для фиксации.
- Крепежи для гипсокартона, выполняются из металла или пластмассы, предназначены фиксировать детали конструкции в мягких материалах (ГВЛ, пористый бетон), идут с саморезами, универсальными шурупами. Металлический крепеж делается из цинково-алюминиевого сплава. Их устанавливают без подготовки отверстий, так как его кончик заострен, а резьба на стенках позволяет ввинчивать дюбель обычной отверткой.

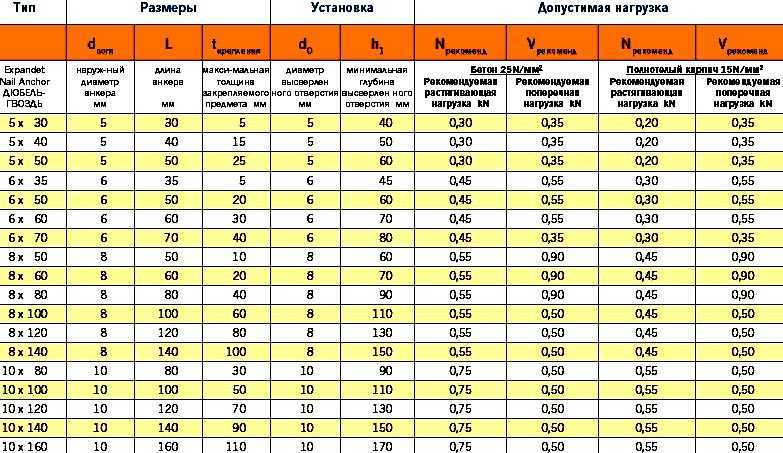

Дюбель-гвозди применяются для быстрой сборки окон, металлического профиля, бруса, реек, фанеры, кабель-каналов, других элементов конструкций. Используется для быстрой сборки и фиксации на камне, бетоне, кирпичной кладке.
Крепеж идет в комплекте с гвоздем, который снабжен накаткой на удерживание. Для внедрения в стену дюбель-гвоздей, используются перфоратор, дрель, или их забивают молотком, как обычные метизы.
Где используется каждый тип
Весь крепеж имеет свое назначение и используется в разных ситуациях:
- Для обычных стен используется стандартный нейлоновый или полиэтиленовый дюбель.
- Газобетонные поверхности требуется предварительно просверлить.
- Рамные фиксаторы бывают 2 видов для щелевых стен и мягких материалов, и для твердых сплошных стен. Используется для навешивания дверей, конных коробок.
- Юстировочный крепеж предполагают закрепление реек обрешетки с промежутком между рейками и стеной.
- Нейлоновым изделием прикрепляют предметы к пустотелой стене.
- Металлическим дюбелем-бабочкой фиксируют при сборке пустотелые и гипсокартонные стены.
- Дюбелем для термоизоляции присоединяют утеплитель: минеральную вату, и другие материалы.
Все эти операции выполняются крепежами разного вида. Размеры дюбелей могут варьироваться от 4Х20 до 16Х80 мм, это стандартные размеры, где первая цифра обозначает диаметр изделия, вторая — длину. Есть другие категории дюбелей с другими геометрическими размерами.
Для крепления тяжелых предметов, длина дюбеля должна быть не менее 8-10 см, в остальных случаях достаточно 3-5 см.
Таблица станочных штифтовANSI ASME
Связанные ресурсы: оборудование
Таблица штифтов машинных штифтов ANSI ASME
ANSI ASME Руководство по оборудованию
Таблица американского национального стандарта с закаленным грунтом для машинных штифтов. ANSI ASME B18.8.2
Штифты ANSI для шлифования машин (закаленные) поставляются в двух сериях диаметров: стандартная серия с базовым диаметром на 0,0002 дюйма больше номинального диаметра, предназначенная для первоначальной установки; и серия увеличенного размера, имеющая базовый диаметр на 0,001 дюйма больше номинального диаметра, предназначенная для замены.
Все размеры указаны в дюймах
Номинальный размер | Диаметр штифта, А | Точка | Корона | Корона | ||||||
Стандартная серия | Увеличенная серия | |||||||||
Базовый | Макс. | Мин. | Базовый | Макс. | Мин. | Макс. | Мин. | Макс. | Мин. | |
1⁄16 | 0,0627 | 0,0628 | 0,0626 | 0,0635 | 0,0636 | 0,0634 | 0,058 | 0,048 | 0,020 | 0,008 |
5⁄64 | 0,0783 | 0,0784 | 0,0782 | 0,0791 | 0,0792 | 0,0790 | 0,074 | 0,064 | 0,026 | 0,010 |
3⁄32 | 0,0940 | 0,0941 | 0,0939 | 0,0948 | 0,0949 | 0,0947 | 0,089 | 0,079 | 0,031 | 0,012 |
1⁄8 | 0,1252 | 0,1253 | 0,1251 | 0,1260 | 0,1261 | 0,1259 | 0,120 | 0,110 | 0,041 | 0,016 |
5⁄32 | 0,1564 | 0,1565 | 0,1563 | 0,1572 | 0,1573 | 0,1571 | 0,150 | 0,140 | 0,052 | 0,020 |
3⁄16 | 0,1877 | 0,1878 | 0,1876 | 0,1885 | 0,1886 | 0,1884 | 0,180 | 0,170 | 0,062 | 0,023 |
1⁄4 | 0,2502 | 0,2503 | 0,2501 | 0,2510 | 0,2511 | 0,2509 | 0,240 | 0,083 | 0,031 | |
5⁄16 | 0,3127 | 0,3128 | 0,3126 | 0,3135 | 0,3136 | 0,3134 | 0,302 | 0,290 | 0,104 | 0,039 |
3⁄8 | 0,3752 | 0,3753 | 0,3751 | 0,3760 | 0,3761 | 0,3759 | 0,365 | 0,350 | 0,125 | 0,047 |
7⁄16 | 0,4377 | 0,4378 | 0,4376 | 0,4385 | 0,4386 | 0,4384 | 0,424 | 0,409 | 0,146 | 0,055 |
1/2 | 0,5002 | 0,5003 | 0,5001 | 0,5010 | 0,5011 | 0,5009 | 0,486 | 0,471 | 0,167 | 0,063 |
5⁄8 | 0,6252 | 0,6253 | 0,6251 | 0,6260 | 0,6261 | 0,6259 | 0,611 | 0,595 | 0,208 | 0,078 |
3⁄4 | 0,7502 | 0,7503 | 0,7501 | 0,7510 | 0,7511 | 0,7509 | 0,735 | 0,715 | 0,250 | 0,094 |
7/8 | 0,8752 | 0,8753 | 0,8751 | 0,8760 | 0,8761 | 0,8759 | 0,860 | 0,840 | 0,293 | 0,109 |
1 | 1.0002 | 1.0003 | 1.0001 | 1.0010 | 1.0011 | 1.0009 | 0,980 | 0,960 | 0,333 | 0,125 |
0000
Номинальный размер | Одиночная сдвигающая нагрузка, | Рекомендовано | |
Макс. | Мин. | ||
1⁄16 | 400 | 0,0625 | 0,0620 |
5⁄64 | 620 | 0,0781 | 0,0776 |
3⁄32 | 900 | 0,0937 | 0,0932 |
1⁄8 | 1 600 | 0,1250 | 0,1245 |
5⁄32 | 2 500 | 0,1562 | 0,1557 |
3⁄16 | 3 600 | 0,1875 | 0,1870 |
1⁄4 | 6 400 | 0,2500 | 0,2495 |
5⁄16 | 10 000 | 0,3125 | 0,3120 |
3⁄8 | 14 350 | 0,3750 | 0,3745 |
7⁄16 | 19 550 | 0,4375 | 0,4370 |
1/2 | 25 500 | 0,5000 | 0,4995 |
5⁄8 | 39 900 | 0,6250 | 0,6245 |
3⁄4 | 57 000 | 0,7500 | 0,7495 |
7/8 | 78 000 | 0,8750 | 0,8745 |
1 | 102 000 | 1.0000 | 0,9995 |
0000
Все размеры указаны в дюймах.
Нажмите на картинку, чтобы увеличить
a Непредпочтительные размеры, не рекомендуемые для использования в новых конструкциях
b Увеличение длины с шагом 1/16 дюйма до 3/8 дюйма, с шагом 1/8 дюйма с 3/8 дюйма до 1 дюйма , с шагом 1/4 дюйма от 1 дюйма до 2 1/2 дюйма и с шагом 1/2 дюйма выше 2 1/2 дюйма. Допуск по длине составляет ± 0,010 дюйма.
c Эти размеры запрессовочных отверстий обычно используются для запрессовки станочных штифтов стандартной серии в такие материалы, как мягкая сталь и чугун. В других материалах, таких как алюминиевое или цинковое литье под давлением, предельные размеры отверстий обычно уменьшаются на 0,0005 дюйма для увеличения сопротивления запрессовке.
Связанный:
- Таблица допусков при установке установочного штифта с проскальзыванием и прессовой посадкой
- Уравнения напряжения сдвига и калькулятор для установочного штифта Метрические установочные штифты ISO
- в соответствии с DIN EN ISO 8734
- Авиационная шпилька, стопорное кольцо, установочный штифт, болт, гайка Справочное руководство Таблица № 6
- Конструкция для прессовой посадки установочного штифта
- Болт или штифт в уравнении одиночного сдвига и калькуляторе
- Калькулятор анализа напряжения сдвига и растяжения для одиночного и двойного болта в соответствии с AISC 9издание
- Болт или штифт в уравнении двойного сдвига и калькуляторе
Артикул:
Штифты штифта для закаленной шлифовки американского национального стандарта ANSI/ASME B18.
8.2
Размеры штифта DIN 7
- Домашний
- Крепеж DIN
- DIN 7 / ISO 2338: штифты (допуск M6)
Эквивалентные стандарты
- ISO 2338
- ЧСН 22150
- Номер детали 85021
- УНИ 1707
| д1 м6 | р | c макс. |
|---|---|---|
| 0,8 | 0,8 | 0,12 |
| 1 | 1 | 0,15 |
| 1,5 | 1,5 | |
| 2 | 2 | 0,3 |
| 2,5 | 2,5 | 0,4 |
| 3 | 3 | 0,45 |
| 4 | 4 | 0,6 |
| 5 | 5 | 0,75 |
| 6 | 6 | 0,9 |
| 8 | 8 | 1,2 |
| 10 | 10 | |
| 12 | 12 | 1,8 |
«> 0,23
«> 1,5| д1 | л | Вт |
|---|---|---|
| 0,8 | 3 | 0,012 |
| 0,8 | 4 | 0,016 |
| 0,8 | 5 | 0,020 |
| 0,8 | 6 | 0,024 |
| 0,8 | 8 | 0,032 |
| 0,8 | 10 | 0,040 |
| 0,8 | 12 | 0,048 |
| 1 | 3 | 0,018 |
| 1 | 4 | 0,025 |
| 1 | 5 | 0,032 |
| 1 | 6 | 0,038 |
| 1 | 8 | 0,050 |
| 1 | 10 | 0,062 |
| 1 | 12 | 0,074 |
| 1,5 | 3 | 0,044 |
| 1,5 | 4 | 0,058 |
| 1,5 | 5 | 0,072 |
| 1,5 | 6 | 0,085 |
| 1,5 | 8 | 0,113 |
| 1,5 | 10 | 0,141 |
| 1,5 | 12 | 0,168 |
| 1,5 | 14 | 0,195 |
| 1,5 | 16 | 0,225 |
| 2 | 4 | 0,105 |
| 2 | 5 | 0,130 |
| 2 | 6 | 0,155 |
| 2 | 8 | 0,203 |
| 2 | 10 | 0,253 |
| 2 | 12 | 0,302 |
| 2 | 14 | 0,351 |
| 2 | 16 | 0,405 |
| 2 | 18 | 0,521 |
| 2 | 20 | 0,500 |
| 2 | 24 | 0,598 |
| 2,5 | 4 | 0,165 |
| 2,5 | 5 | 0,204 |
| 2,5 | 6 | 0,243 |
| 2,5 | 8 | 0,320 |
| 2,5 | 10 | 0,397 |
| 2,5 | 12 | 0,474 |
| 2,5 | 14 | 0,55 |
| 2,5 | 16 | 0,627 |
| 2,5 | 18 | 0,705 |
| 2,5 | 20 | 0,782 |
| 2,5 | 24 | 0,937 |
| 3 | 4 | 0,245 |
| 3 | 5 | 0,300 |
| 3 | 6 | 0,355 |
| 3 | 8 | 0,466 |
| 3 | 10 | 0,577 |
| 3 | 12 | 0,688 |
| 3 | 14 | 0,799 |
| 3 | 16 | 0,910 |
| 3 | 18 | 1,020 |
| 3 | 20 | 1. 130 |
| 3 | 24 | 1.350 |
| 4 | 5 | 0,440 |
| 4 | 6 | 0,640 |
| 4 | 8 | 0,840 |
| 4 | 10 | 1.040 |
| 4 | 12 | 1,230 |
| 4 | 14 | 1.440 |
| 4 | 16 | 1,630 |
| 4 | 18 | 1,830 |
| 4 | 20 | 2. 030 |
| 4 | 24 | 2.430 |
| 4 | 28 | 2,820 |
| 4 | 32 | 3.210 |
| 4 | 36 | 3,60 |
| 4 | 40 | 4,00 |
| 5 | 6 | 1,02 |
| 5 | 8 | 1,33 |
| 5 | 10 | 1,64 |
| 5 | 12 | 1,95 |
| 5 | 14 | 2,26 |
| 5 | 16 | 2,57 |
| 5 | 18 | 2,88 |
| 5 | 20 | 3,80 |
| 5 | 24 | 3,91 |
| 5 | 28 | 4,42 |
| 5 | 32 | 5,03 |
| 5 | 36 | 5,65 |
| 5 | 40 | 6,27 |
| 5 | 45 | 7. 03 |
| 5 | 50 | 7,80 |
| 6 | 8 | 1,97 |
| 6 | 10 | 2,41 |
| 6 | 12 | 2,85 |
| 6 | 14 | 3,29 |
| 6 | 16 | 3,73 |
| 6 | 18 | 4,17 |
| 6 | 20 | 4,61 |
| 6 | 24 | 5,50 |
| 6 | 28 | 6,40 |
| 6 | 32 | 7,30 |
| 6 | 36 | 8. 19 |
| 6 | 40 | 9.08 |
| 6 | 45 | 10.20 |
| 6 | 50 | 11.30 |
| 6 | 60 | 13,50 |
| 8 | 10 | 4,37 |
| 8 | 12 | 5,16 |
| 8 | 14 | 5,95 |
| 8 | 16 | 6,74 |
| 8 | 18 | 7,53 |
| 8 | 20 | 8,31 |
| 8 | 24 | 9,89 |
| 8 | 28 | 11. 50 |
| 8 | 32 | 13.00 |
| 8 | 36 | 14,60 |
| 8 | 40 | 16.20 |
| 8 | 50 | 20.10 |
| 8 | 60 | 24.00 |
| 8 | 70 | 28.00 |
| 8 | 80 | 32.00 |
| 10 | 12 | 8,24 |
| 10 | 14 | 9,47 |
| 10 | 16 | 10,70 |
| 10 | 18 | 11,90 |
| 10 | 20 | 13. 20 |
| 10 | 24 | 15,60 |
| 10 | 28 | 18.00 |
| 10 | 32 | 20,60 |
| 10 | 36 | 23.10 |
| 10 | 40 | 25,50 |
| 10 | 45 | 28,60 |
| 10 | 50 | 31,70 |
| 10 | 60 | 37,90 |
| 10 | 70 | 44. 10 |
| 10 | 80 | 50,30 |
| 10 | 90 | 56,50 |
| 10 | 100 | 62,70 |
| 12 | 14 | 13,80 |
| 12 | 16 | 15,60 |
| 12 | 18 | 17.40 |
| 12 | 20 | 19.20 |
| 12 | 24 | 22,80 |
| 12 | 28 | 26. 40 |
| 12 | 32 | 30.00 |
| 12 | 36 | 33,60 |
| 12 | 40 | 37,20 |
| 12 | 45 | 41,70 |
| 12 | 50 | 46,20 |
| 12 | 60 | 55,20 |
| 12 | 70 | 64.10 |
| 12 | 80 | 73.00 |
| 12 | 90 | 82. |
