Размеры дюбелей и шурупов: Эксперимент как правильно подобрать саморез к дюбелю? Таблица подбора дюбеля по размеру

Как подобрать шуруп к дюбелю: таблица соответствия размеров

Время прочтения статьи: 15 минут

Автор статьи:

Одним из наиболее распространенных видов сложносоставного крепежа является комбинация дюбель-шуруп. Она применяется для крепления различных деталей, предметов, элементов конструкций к поверхностям твердых строительных материалов — бетона, кирпича, стеновых блоков, природного камня. Узел крепления состоит из двух элементов — пластикового или металлического дюбеля, который вставляется в заранее просверленное в основании отверстие, и шурупа, вкручиваемого в дюбель. При вкручивании шурупа происходит распирание боковин дюбеля, возникает сила трения между его наружной поверхностью и поверхностью стенок отверстия. В результате крепеж надежно удерживается в отверстии, выдерживая значительные эксплуатационные нагрузки.

Правильное использование этого способа крепления позволяет получать надежные соединения с большим сроком службы. Одно из главных условий состоит в правильном подборе элементов крепежа, которые должны быть совместимы друг с другом и подходить под конкретные условия использования. Например, перед выполнением работ нужно определиться какой шуруп использовать для дюбеля 8 мм, под дюбель 6 мм или под другой используемый типоразмер.

Материал изготовления дюбелей

Большинство дюбелей сейчас изготавливается из полимерных материалов. Это объясняется их низкой стоимостью и достаточно хорошими эксплуатационными качествами.

Основными материалами для производства дюбелей являются:

• Полиэтилен. Материал легко деформируется, не разрушаясь при этом. Характеризуется малым весом и повышенной химической стойкостью. Выдерживает отрицательные температуры до −40 °C. Минус полиэтилена состоит в том, что со временем он растрескивается и теряет эксплуатационные качества.
• Полипропилен. Отличается значительной твердостью, устойчивостью к износу и повышенным температурам. Из-за слабой морозостойкости материала применение фиксаторов из полипропилена ограничено установкой внутри помещений. При эксплуатации пробки могут растрескиваться, особенно при воздействии температурных перепадов.
• Полиамид (нейлон). Пластик с повышенной устойчивостью к износу и механическим воздействиям. Наиболее распространенный материал для изготовления дюбелей. Фиксаторы из нейлона отличаются прочностью и служат дольше по сравнению с крепежом из других видов пластика.

Помимо пластика, дюбели делают и из металла. В том числе выпускают крепеж из оцинкованной углеродистой стали, нержавейки, латуни. Металлический дюбельный крепеж отличается более высокой прочностью и жесткостью, что позволяет выдерживать повышенные эксплуатационные нагрузки. Однако металл уступает пластику в способности к деформации без разрушения. Кроме того, металлические дюбели стоят существенно дороже.

Как выбрать дюбель правильно

Чтобы определить, какой дюбель выбрать под 8 шуруп, необходимо учитывать не только размерные характеристики крепежа, но и его конструкцию, которая определяет область применения крепежа. Выпускаются разные типы дюбельных элементов по конструкции.

Основными можно назвать следующие виды дюбелей:

• Полипропиленовый универсальный. При вкручивании шурупа дюбельный материал наматывается на него. Хорошо подходит для работы с разными материалами, включая кирпич, бетон, натуральный камень.
• Распорный универсальный. Тоже производится из полипропилена. Имеет распорки, которые раздвигаются при вкручивании шурупа, удерживая деталь внутри отверстия.
• Нейлоновый. Подходит для работы с любыми материалами. Надежно удерживается в отверстии при помощи специальных распорных усиков.
• Дюбель-гвоздь. Пробка из полирпилена или нейлона со стальным забивным гвоздем. Позволяет быстро выполнять крепление профильных элементов, обрешеток, листовых, плитных материалов.
• Для гипсокартона. Может изготавливаться из пластика или из металла. Металлические элементы не требуют предварительного сверления для установки.

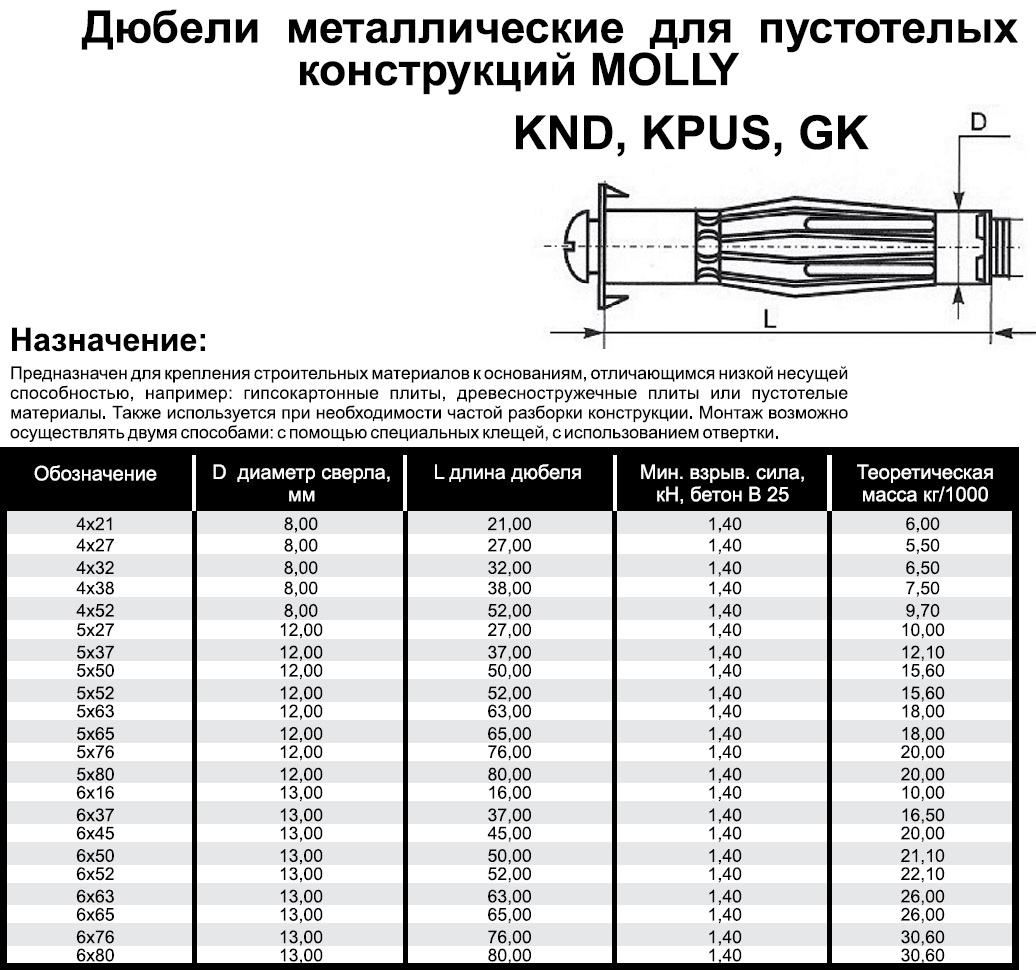

• Дюбель-бабочка. Также применяется для монтажа в гипсокартон и разные пустотелые материалы.
• Дюбель-зонтик (грибок). Имеет круглую шляпку значительного диаметра с перфорацией. Применяется для обшивки стен теплоизоляционными материалами — пенополистиролом, минеральной ватой и т. д.
• Юстировочный. Применяется для монтажа конструкций обрешетки. Конструкция крепежного элемента предусматривает возможность юстировки — регулировки высоты крепления относительно поверхности основы.
• Дюбель-хомут. Изготавливается из нейлона, в форме петли с удлиненными ножками, которые вставляются в монтажное отверстие. Используется для открытой прокладки кабеля по поверхности стены или плиты перекрытия.

При комплектации монтажного узла необходимо подобрать диаметр и длину как дюбеля, так и самореза, а также глубину просверливаемого отверстия. В первую очередь подбирается дюбель по диаметру и длине. Чем больше размер детали, тем большую нагрузку выдерживает крепеж. При небольших нагрузках можно использовать фиксаторы малых диаметров — 4 мм и 5 мм. Дюбели диаметром 6 мм, 8 мм подходят для средних нагрузок, диаметром 1 мм и 12 мм можно использовать при значительных эксплуатационных нагрузках. Для сильно нагруженных монтажных узлов применяют дюбельные элементы диаметром 14 мм и 16 мм.

Кроме этого, нужно выбрать, каким сверлом сверлить монтажное отверстие. Сверло подбирается в соответствии с типоразмером дюбеля — их номера должны совпадать. Важно, чтобы пробка достаточно туго погружалась в отверстие, дабы обеспечить надежность крепления, исключить прокручивание и выпадение дюбеля. При выполнении отверстий большого диаметра в бетоне, кирпиче и других материалах рекомендуется первоначально работать сверлом меньшего диаметра с ударным режимом. После этого отверстие рассверливается до нужного диаметра сверлом штатного размера без ударного режима.

Основные виды саморезов

Самыми распространенными типами саморезов считаются резьбоформирующие и резьбонарезающие винты. Данные типы крепежных деталей позволяют самостоятельно нарезать или формировать резьбу в определенных типах материала.

У самосверлящих винтов, в дополнение к метчику-канавке в ведущих резьбах, имеется также предварительный сверлильный рифленый наконечник, который очень похож на наконечник сверла. Эти винты сочетают в себе захватывающее действие и саму установку крепежа только в одном приводном движении (вместо отдельных движений сверления, нарезания резьбы и установки). Поэтому они очень эффективны в различных приложениях с твердым основанием: от сборочных линий до кровли. В нашем магазине на такие винты цена очень привлекательна.

Резьбоформирующие

Их можно использовать в пластмассах или материалах, которые деформируются по мере вхождения винта. Если нужно, чтобы материал оставался плотным, рекомендуется применять резьбообразующие винты.

Но нельзя затягивать винт слишком сильно. Это может привести к разрыву материала, если надавить излишне сильно. Резьбообразующие саморезы — один из лучших видов крепежа, подходящий к любому материалу, который нужно закрепить.

Резьбонарезающие

Еще один тип саморезов, который позволит надежно скрепить между собой нужные детали. Можно смело использовать их как с деревянными, так и с металлическими изделиями. Хотя они отлично подходят для использования в промышленной и строительной отрасли, все же есть один недочет: резьба может оборваться при попытке разобрать застежку. Если такая ситуация случиться, необходимо применить немного большие по размеру саморезы, чтобы снова собрать изделие.

Саморезы с овальной головкой

Для законченного внешнего вида, который уменьшает вероятность зацепления за другой материал, эти винты плотно вписываются в потайные отверстия и имеют куполообразную головку. Изготовленные из нержавеющей стали, они устойчивы к коррозии во влажных и промывочных средах, а также не разрушаются от химических веществ. Нержавеющий крепеж купить с доставкой в нашем интернет-магазине «Первый крепеж» очень легко.

Саморезы проделывают собственные резьбы при затягивании, что позволяет проделывать пилотное отверстие и закреплять металл за один шаг. Все изделия должны соответствовать стандарту ISO 7051 — международному стандарту размеров крепежных деталей.

Резьбообразующие винты из нержавеющей стали для тонкого пластика

Саморезы из нержавеющей стали обладают хорошей химической стойкостью и могут быть слегка магнитными. Они имеют круглый хвостовик и более резко изогнутую резьбу, чем другие резьбообразующие винты. Поэтому требуют меньшего крутящего момента и снижают риск растрескивания тонким материалов, таких как пластик. Привод позволяет применять дополнительную силу с меньшим проскальзыванием или повреждением углубления. Длина измеряется из-под головы.

Классификация шурупов

Ключевое значение для формирования надежного и устойчивого соединения имеет правильный подбор шурупа. Для монтажа, как правило, используются шурупы или саморезы с потайной, полупотайной головкой. Реже применяют метизы с полукруглой или шестигранной головкой. Вид головки подбирается исходя из типа и конструктивных особенностей деталей, закрепляемых на поверхности основания. Ключевым параметром при выборе является диаметр шурупа, который подбирается в зависимости от диаметра дюбельного элемента. Если выбрать метиз меньшего размера, он не сможет достаточно распереть дюбель при вкручивании, что не позволит создать надежно соединение. Слишком толстый саморез просто не получится вкрутить.

Подбор диметров выполняется следующим образом:

• Для дюбельного элемента 4 мм — шуруп 2 мм.
• Под дюбель 5 мм — саморез от 2 мм до 3 мм.
• Под дюбель 6 мм — саморез от 3,5 мм до 4,5 мм.
• В дюбель 8 мм принимают шуруп от 4,5 мм до 5,5 мм.
• В дюбель 10 нужен шуруп от 5,5 мм до 6,5 мм.
• Под дюбель 12 мм — шуруп от 6,5 мм до 8,5 мм.
• Для дюбелей 14 мм подбирается саморез диаметром от 0,5 мм до 10,5 мм.
• Для дюбельных элементов диаметром 16 мм используются саморезы диаметром от 10,5 мм до 12,5 мм.

Важно подобрать длину устанавливаемого самореза. При вкручивании недостаточно длинного метиза дюбель не будет раскрыт полностью. В результате он не зафиксируется надежно в монтажном отверстии, будет проворачиваться. В этом случае соединение не будет надежным и не выдержит эксплуатационных нагрузок. Для правильного подбора размера необходимо взять длину устанавливаемого дюбеля и прибавить к ней толщину прикрепляемой детали. В результате получается минимально необходимая длина шурупа. Она может быть и больше, однако в этом случае важно просверлить отверстие на соответствующую глубину. Необходимо учитывать ограничения по толщине прикрепляемых деталей в зависимости. При выполнении монтажа на плотном основании этот размер не должен быть более 60% от длины дюбеля. При работе по рыхлым основаниям ограничение составляет 35%.

Использование саморезов с пластиком и деревом

Обычные саморезы подходят для использования с большинством пластмасс. Но могут быть винты для пластика, которые имеют более заостренные нити витков, что дополнительно увеличивает сопротивление. Они могут обнажаться в пластиках низкой плотности.

Резьбообразующие винты активно используются в пластиковых корпусах. Это саморезы, которые не режут резьбу острым концом. Но они проталкивают нити внутрь, деформируя материал. Таким образом, жизненно важно использовать резьбообразующие винты в более эластичных материалах, таких как пластик.

При работах с деревом, крайне желательно проделать пробное отверстие в лиственных породах. Это позволит ограничить расщепление, которое может возникнуть из-за разрушений, вызванных внутри древесины. Если использовать саморезы в древесине, нужно убедиться, что учитываются особенности использованного крепежа. Лучше применять типы крепежных деталей, которые устойчивы к коррозии, например, нержавеющую сталь. Древесина со временем впитывает влагу, и саморезы могут заржаветь.

В магазине «Первый крепеж» вы сможете купить шурупы оптом, цена будет очень выгодной. У нас вы найдете лучший выбор саморезов с дюбелями для любых целей. А так же Наши консультанты при необходимости сориентируют вас по ценам, расскажут об особенностях интересующего товара, ответят на любые вопросы. Звоните по бесплатному телефону 8-800-201-81-96, чтобы уточнить детали.

Таблица подбора дюбеля

Правильно подобрать шуруп к дюбелю определенных размеров, определить необходимые параметры монтажного отверстия поможет специальная таблица.

Размеры шурупа		Размеры дюбеля		Размеры отверстия
Диаметр, мм	Длина, мм	Диаметр, мм	Длина, мм	Диаметр сверла, мм	Глубина сверления, мм
3	12, 16, 20, 25, 30, 35, 40	5	12, 16, 20, 25, 30, 35, 40	5	16, 20, 25, 30, 35, 40, 45
3,5	12, 16, 20, 25, 30, 35, 40, 45, 50	6	12, 16, 20, 25, 30, 35, 40, 45, 50	6	16, 20, 25, 30, 35, 40, 45, 50, 55
4	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,5	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
5	20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
6	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
8	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

разновидности конструкций и советы по применению

Дюбель-шуруп – элемент крепежа, применяется для крепления каких-либо конструкций и предметов на основании из камня, бетона, кирпича и других не пустотелых материалов.

Крепеж осуществляется за счет распора шурупом боковин дюбеля, на котором имеются специальные распорки. В статье будут рассмотрены виды дюбель-шурупов, приведены фото, объяснено устройство и сфера их применения.

Содержимое статьи

Материал и конструкция дюбелей

Патент на изобретение дюбеля был выдан в 1913 году Д.Д. Ролингсу в Лондоне. Изобретен он был раньше, но кем – история умалчивает. В наши дни большинство зданий возводится из бетона и камня, поэтому при помощи только молотка и гвоздей что-либо повесить на стену в таком здании вряд ли получится. Для этих целей сегодня выпускается масса различных крепежных приспособлений.

До недавнего времени в качестве дюбеля использовались деревянные чопики, под которые сверлили отверстия в стене, и в них вбивались гвозди или вкручивались шурупы. Сегодня эта методика выходит из употребления.

Производители дюбелей выпускают изделия из металла и пластика. Чаще всего в обиходе применяются нейлоновые забивные дюбели с саморезами, с их помощью можно решить большинство задач по креплению чего-либо не слишком массивного к стене из почти любого современного материала.

Подходит нейлон как для внутренних, так и для внешних работ, чего нельзя сказать о полипропилене. Его применение ограничивается внутренними помещениями, поскольку он очень чувствителен к перепаду температур, растрескиваясь при уже незначительных морозах.

Распорки дюбеля представляют собой усики по бокам его поверхности, надежно расклинивающими дюбель с шурупом в стене и не дающими им проворачиваться вместе.

Выпускаются дюбели различных стандартных диаметров (6,8,10,12 мм) и длины (30-160 мм), другие размеры применяются не часто.

Крепление дюбель-шурупа на различные основания

Производятся дюбели зачастую со стопорными буртиками, препятствующими полному утапливанию их в стену. Такое может произойти в случае, если глубина отверстия слишком велика. Применяют их чаще всего при наружных работах, при установке элементов небольшой массы вроде карнизов и отливов.

Производят также изделия из полиамида высокого качества без буртиков, отверстие в дюбеле сквозное, а верхняя часть без распорок. За счет этого конструктивного решения облегчается процесс вкручивания шурупа, и при этом сила распирания увеличивается, а значит, конструкция может выдержать больший вес.

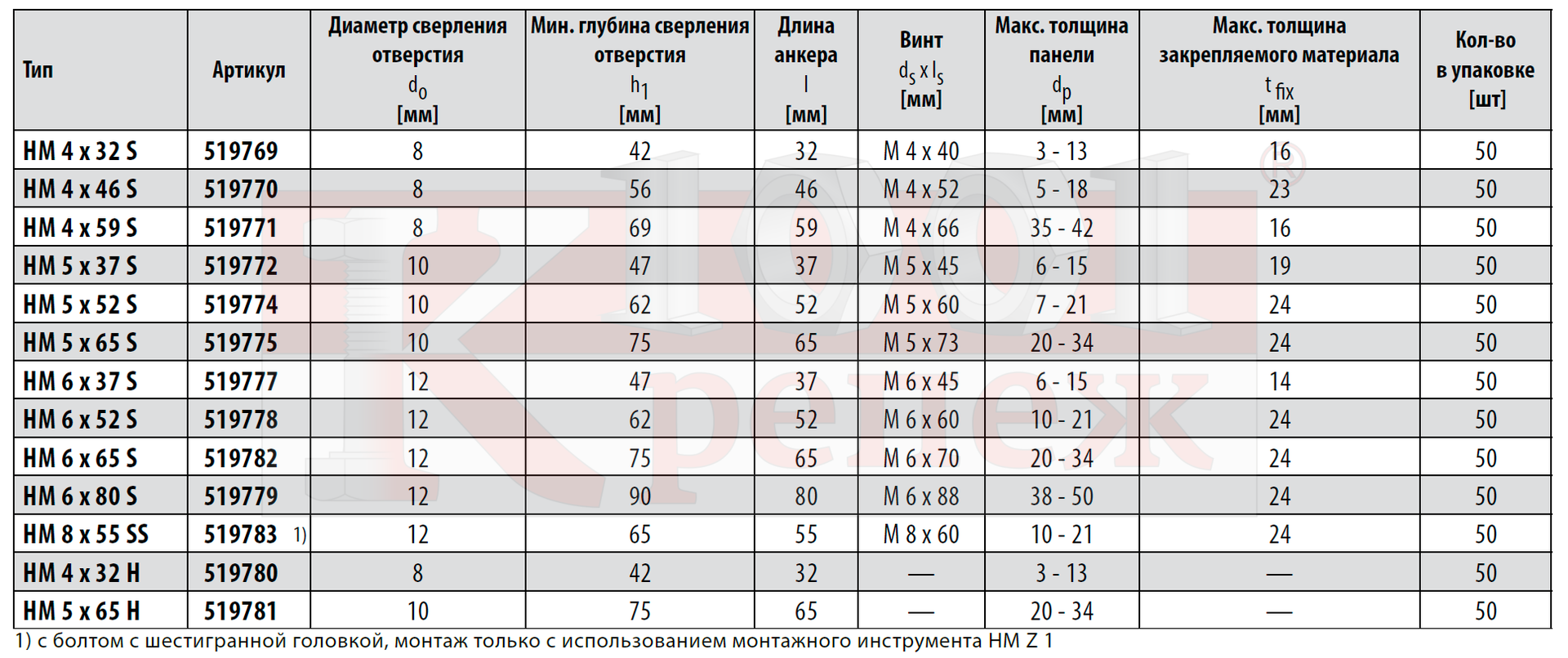

При монтаже в пенобетон и гипсокартон, применяют как металлические, так и пластиковые дюбели, причем изделия из металла не нуждаются в предварительном засверливании при помощи дрели – их носик выполнен как перьевое сверло, а распорная часть выполняет к тому же резьбовую функцию. Таким образом, металлические дюбели с помощью отвертки ввинчивают в гипсокартон либо пенобетон.

Монтажный дюбель-гвоздь применяется для монтажа плинтусов, обрешетки, фиксации окон в проемах перед использованием монтажной пены.

Характерной его особенностью является своеобразная форма резьбы на гвозде, позволяющая ему свободно двигаться только в направлении носика, что позволяет забивать его с помощью молотка в дюбель, а обратно его необходимо выкручивать отверткой.

При установке телевизоров, кондиционеров, вытяжек можно спокойно пользоваться стандартными дюбель-шурупами, не проводя дополнительных расчетов, поскольку они уже рассчитаны на массу бытовой техники.

Ограничение здесь больше в том, какое используется основание – если бетон или кирпич, то проблем нет.

Но в случае с переборкой из гипсокартона или пенобетона, все может кончиться плачевно – она не выдержат большой массы и разрушится.

Под массивные люстры или натяжные потолки рекомендуется применять специализированные рифленые длинные, толстые дюбели с усиленными распорками.

Для особо массивных предметов используются анкерные дюбели, состоящие из двух частей – втулки с прорезями и распорного элемента. Распорный элемент ввинчивают во втулку, распирая ее цанги, при этом намертво фиксируясь в несущей конструкции.

Не рекомендуется использовать анкера в таких основаниях как пено- либо газобетон и ракушечник, поскольку они могут лопнуть при распорке анкера.

Фото дюбель-шурупов

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Вам понравилась статья?

Анкерные винты fischer FIXtainer (210 шт.

)

Шурупы-пробки fischer FIXtainer — 210 винтов — 3 размера — 1 L-BOXX

Шурупы с гальванопокрытием ✓ Идеально подходят для разъемных коробок fischer ✓ Многоразовый L-BOXX Mini ✓

Анкерный винт fischer FIXtainer коробка состоит из 210 шурупов трех разных размеров, соответствующих трем наиболее важным диаметрам анкеров стандартной длины. Винты изготовлены из оцинкованной стали, а также пассивированы синим цветом на следующем этапе производства для лучшей защиты от коррозии. Для анкеров диаметром 6 мм или 8 мм в комплект входят винты с полной резьбой и потайной головкой, оба из которых имеют привод Torx TX-20. Дюбели диаметром 10 мм входят в комплект прочных шурупов с частичной резьбой с шестигранной головкой и приводом Torx TX-40.

Для удобного и удобного хранения винтов различных размеров они предварительно рассортированы в L-BOXX Mini. Транспортировочный ящик с прозрачной крышкой позволяет быстро просмотреть содержимое, что очень удобно, если у вас есть FIXtainer с заглушками в дополнение к ящику для дюбелей fischer. Еще одним преимуществом является то, что все L-BOXX Mini совместимы друг с другом и могут быстро и легко штабелироваться благодаря запатентованной системе защелок и, таким образом, транспортироваться вместе.

Объём поставки: 9 шт.0011

• 1 x fischer FixTAINER L-BOXX Mini
• 120 винтов с потайной головкой 4,5×40 мм (полная резьба, TX20)
• 60 винтов с потайной головкой fischer 5,0×55 мм (полная резьба, TX20)
• 30 винтов с шестигранной головкой 7,0×69 мм (неполная резьба, SW13, TX40)

Преимущества ассортиментной коробки L-BOXX Mini

Как и все fischer FIXtainers из нашего интернет-магазина, fischer также использует проверенную и проверенную L-BOXX Mini для коробки с дюбелями. Ящик для хранения, разработанный в сотрудничестве с Sortimo и Bosch, совместим со всеми L-BOXX Mini и другими размерами системы L-BOXX, независимо от того, какую марку они используют.

Обычно для всех fischer FIXtainer из нашего интернет-магазина fischer также использует хорошо зарекомендовавший себя L-BOXX Mini для коробки с дюбелями.

Характерной чертой L-BOXX Mini и одной из основных причин, по которой он так популярен в качестве ящика для хранения небольшого ассортимента, является гибкое разделение отделений с помощью съемных разделителей. Их можно расположить практически любым образом, так что возможно до 36 различных вариантов разделения отсеков. Внутренние размеры самой маленькой системной коробки L-BOXX составляют прибл. Ширина 23 см, глубина 15 см. Это также размер отсека, когда все перегородки удалены. Если, с другой стороны, все разделители вставлены, вы получите деление на отсеки с 6 небольшими отдельными отсеками, каждое размером чуть менее 8 см на 8 см. Внутренняя высота всегда остается неизменной, независимо от деления, и составляет чуть менее 4,5 см.

Коробка с шурупами для дюбелей предназначена для использования шурупов для крепления дюбелей. Это означает, что винты будут израсходованы в какой-то момент. Теперь у вас есть выбор: заполнить коробку винтами серии fischer PowerFast II или использовать многофункциональную коробку для хранения для совершенно других целей. Это даже не обязательно должны быть материалы для сборки или принадлежности для рукоделия, потому что L-BOXX изготовлен из безопасного для пищевых продуктов полипропилена, поэтому его также можно использовать для хранения чайных пакетиков, различных лакомств для собак или сладостей. Если в конце концов он останется в области домашнего и ремесленного применения, пустые отсеки можно заполнить подходящими дюбелями, сверлами, битами или шурупами других размеров.

Технические характеристики пластиковой коробки L-BOXX Mini

• Тип продукта: L-BOXX Mini
• Материал: Полипропилен
• Внешние размеры (ШхГхВ): 258,5 мм x 157,5 мм x 63,0 мм
• Внутренние размеры (ШхГхВ): 229,0 мм x 149,5 мм x 44,2 мм
• Вес (пустой): 0,3 кг
• Грузоподъемность: макс. 1,5 кг
• Термостойкость: от -20°C до +80°C
• Безопасен для пищевых продуктов: Да

Детальное описание содержимого ящика для дюбелей

Коробка с дюбелями fischer FIXtainer содержит 120 винтов Ø4,5×40 мм, 60 винтов Ø5,0×55 мм и 30 винтов Ø10×50 мм. Соответствующие размеры винтов идеально подходят для дюбелей fischer по диаметру и длине и всегда надежно направляют их работу, гарантируя надежную фиксацию дюбеля в установочном основании. Само собой, винты можно использовать и в том случае, если анкер не марки fischer, при условии соблюдения требуемых диаметров и глубины ввинчивания шурупов.

Шурупы меньшего размера из этой линейки подходят не только для использования в качестве дюбелей, но также идеально подходят для непосредственного крепления шурупами в древесине или древесине благодаря крупной резьбе. Винты с потайной головкой и полной резьбой можно вкручивать заподлицо с поверхностью дерева. Самый большой винт в коробке имеет частичную резьбу с меньшей глубиной резьбы и шестигранную головку с запрессованной шайбой, поэтому он не подходит для крепления винтами с потайной головкой. Преимуществом этой геометрии винта здесь является идеальное распределение момента затяжки, который распределяется по большей площади поверхности. 9№ 0007

Винтовая коробка для штекеров fischer является прекрасным дополнением к коробкам для вилок fischer FIXtainer с универсальными штекерами DuoPower или расширительными штекерами SX, которые мы предлагаем в нашем магазине. Даже количество различных шурупов соответствует количеству дюбелей.

ПРИМЕЧАНИЕ: Винты не подходят для анкерной коробки с универсальными анкерами fischer UX Green, так как длина анкеров здесь всегда оказывается несколько больше, поэтому винты из анкерной коробки слишком короткие, чтобы представить принцип действия. якорей UX.

Общие характеристики анкерных винтов fischer

• Тип шурупа: Винт с дюбелем
• Материал: Сталь, гальванически оцинкованная
• Защита от коррозии: гальваническое покрытие, синее пассивирование
• Стойкость к ультрафиолетовому излучению: отличная
• Стойкость к коррозии: достаточная
• Кислотостойкость: Средняя

Винт со сплошной резьбой Ø4,5×40 мм

Винт диаметром 4,5 мм имеет длину 40 мм. Резьба проходит по всей длине винта, так что нагрузка распределяется на всю глубину ввинчивания. Самый маленький винт из коробки с анкерными винтами включает 120 и подходит для всех обычных анкеров диаметром 6 мм с длиной анкера до 30 мм. К ним относятся, среди прочего, fischer DuoPower размером 6×30 мм, расширительный штекер fischer SX размером 6×30 мм или расширительный штекер S 6. Шуруп также очень подходит для fischer DuoBlade, а также для специальных дюбелей для гипсокартона GKM из металла или GK из пластика.

Винт с потайной головкой с приводом Torx TX-20. Благодаря крупной резьбе с обычным шагом резьбы шуруп также можно вкручивать непосредственно в древесные материалы или пластик без дюбеля. Однако при работе с твердой древесиной или пластиком рекомендуется предварительное сверление 3-миллиметровым сверлом. Если винт должен находиться на одном уровне с поверхностью, для твердых поверхностей также рекомендуется использовать коническую зенковку.

.

Технические характеристики винтов с потайной головкой Ø4,5×40 мм

• Размер винта: 4,5×40 мм
• Ø Резьба: 4,5 мм
• Тип резьбы: полнорезьбовая
• Длина винта: 40 мм
• Форма головки: Потайная головка, круглая
• Ø Головка винта: 9,0 мм
• Привод: Torx 20 (TX20, ISR20)

Винт с полной резьбой Ø5,0×55 мм

Для крепления дюбелем 8 мм идеально подходит дюбель 5,0×55 мм. Следует отметить, что максимальная длина дюбеля составляет 45 мм, иначе необходимая глубина ввинчивания уже не будет достигнута. Наш ассортимент заглушек включает интеллектуальную двухкомпонентную заглушку fischer DuoPower размером 8×40 мм и расширительную заглушку SX размером 8×40 мм. Шуруп также можно использовать для простого распорного дюбеля fischer S 8, но здесь важно следить за тем, чтобы дюбель не был вставлен слишком глубоко в просверленное отверстие и не проскальзывал дальше в просверленное отверстие при ввинчивании шурупа.

Шуруп-дюбель диаметром 8 мм, который также может использоваться как шуруп для дерева, имеет потайную головку диаметром 10 мм. Для удобства обработки винт оснащен современным приводом Torx. Для твердых материалов отверстие должно быть предварительно просверлено и раззенковано зенкером так, чтобы потайная головка находилась на одном уровне с поверхностью. Для предварительного сверления подходит сверло с номинальным диаметром от 3,0 до 4,0 мм.

Технические характеристики винтов с потайной головкой Ø5,0×55 мм

• Размер винта: 5,0×55 мм
• Ø Резьба: 5,0 мм
• Тип резьбы: полнорезьбовая
• Длина винта: 55 мм
• Форма головки: Потайная головка, круглая
• Ø Головка винта: 10,0 мм
• Привод: Torx 20 (TX20, ISR20)

Дюбель с частичной резьбой Ø7,0×69 мм

.

Самый большой винт в линейке с диаметром резьбы 7 мм имеет общую длину 69 мм (без головки) и длину резьбы 59 мм.мм. Этот размер винта идеально подходит для универсального штекера fischer DuoPower размером 10×50 мм или расширительного штекера fischer SX того же размера. Кроме того, винт подходит для простого распорного дюбеля fischer S 10, который также имеет диаметр 10 мм. Винт с частичной резьбой и шестигранной головкой обеспечивает высокий момент затяжки и фиксацию без зазоров.

Винт подходит для всех анкеров диаметром 10 мм, при условии, что необходимая глубина ввинчивания может быть соблюдена в соответствии со спецификациями производителя с учетом длины крепежной части. Для анкеров с глубиной анкеровки 50 мм, которые вставляются заподлицо с поверхностью просверленного отверстия, винтов обычно должно быть достаточно, потому что, как правило, глубина ввинчивания для анкера 10×50 мм составляет 50 мм плюс диаметр винта. — для этого винта, следовательно, 57 мм. Однако, если анкер вставляется глубже в просверленное отверстие, необходимо в каждом отдельном случае проверять, достаточна ли длина шурупа для адекватного представления принципа действия анкера.

Для работы с винтом требуется гаечный ключ размером 13 мм или отвертка с насадкой TX-40. Если шуруп не будет использоваться в качестве дюбельного шурупа, а будет ввинчиваться непосредственно в древесину, мы рекомендуем предварительно просверлить его сверлом диаметром 5 мм. Однако следует отметить, что из-за малой глубины резьбы не должны преобладать чрезвычайно высокие растягивающие нагрузки. В этом случае мы рекомендуем использовать шурупы для ДСП соответствующего размера.

Технические характеристики винтов с шестигранной головкой Ø7,0×69мм

• Размер винта: 7,0×69 мм
• Ø Резьба: 7,0 мм
• Тип резьбы: Частичная резьба
• Длина резьбы: 59 мм
• Длина винта: 69 мм (77 мм, включая головку)
• Форма головки: Шестигранная головка с литой шайбой
• Ø Головка винта: 19,0 мм
• Привод: Torx 40 (TX40, ISR40)
• Размер ключа: 13 мм (SW13)

Дополнительная информация

Product-ID	F-FT-DS-SO
Вес	1. 6750
Срок поставки	Dis патч в течение 2-3 рабочих дней
EAN/GTIN	4048962365498
Материал	Сталь, оцинкованная, голубая пассивация
Размер болта	Ассортимент
Винтовой привод	варьируется
Форма винта	Варьируется
Ø Головка винта	Варьируется
Тип резьбы	Грубая резьба
Ø Резьба	Варьируется
Длина резьбы	Варьируется
Диапазон зажима	варьируется
Точность цвета	№
Цвет	№
Код цвета RAL	Н/Д
Обозначение цвета	Н/Д

Стальной дюбель, размер винта 3/16, длина 2 дюйма, резьба Полная резьба

новый продукт

Артикул:

РИ:DZ3162

$376,66

Написать отзыв

новый продукт

Стальной дюбель, размер винта 3/16, длина 2 дюйма, резьба Полная резьба

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Размер винта3/16
Длина3 дюйма
Нарезание резьбыПолная резьба
Количество резьб (шаг/TPI) — сборочные винты11
Тип упаковки sBulk
Специальное применениеДеревянные перила и лестницы, ножки столов и стульев
Тип резьбы Дерево , Обычный
Стандарты и сертификатыНе сертифицировано
Наши подразделенияНадежные застежки
МатериалСталь
Формат упаковки Коробка 5000 шт.

Сопутствующие товары

• Быстрый просмотр В корзину

• Быстрый просмотр В корзину

  Никелированный # 374 Шуруп по дереву, плоская головка, привод Phillips, 1 шт. крупная резьба, винты с различной металлической отделкой для петель и направляющих, размер винта 6, длина 5/8 дюйма, отделка никелем, размер головки №. 6

• Быстрый просмотр В корзину

  Простой шуруп для дерева, плоская головка с наконечниками, привод Quadrex, крупная резьба, тип 17, саморез, самонарезающий винт, размер винта 8, длина 1 1/4 дюйма, размер головки №. 8

  39,99 $

• Быстрый просмотр Параметры просмотра

ПОЛОЖЕНИЯ И УСЛОВИЯ

• Пожалуйста, прочитайте РАЗМЕР и ЦЕНЫ продуктов перед покупкой, если у вас есть какие-либо вопросы, пожалуйста, отправьте нам электронное письмо.
