Отличия саморезов и шурупов
ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.
Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:
- принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
-
использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.
В результате существенно расширились функциональные возможности этих изделий:
- стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
- расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.
Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.
Основные конструктивные элементы шурупов или саморезов это:
- головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
- шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
- стержень с резьбой;
-
конец.
Основные типы головок саморезов и шурупов
Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:
- шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
- полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
- цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
- потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
- потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
- полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
- потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;- плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
- в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
- в виде стержня с метрической резьбой, выступающим за плоскость установки.
Основные типы шлицов саморезов
Существуют следующие типы шлицов саморезов:
- прямой, наиболее традиционен, но в последнее время применяется все реже;
- крестообразный Ph или H (Рhillips) вытеснил прямой шлиц и значительно ускорил процесс завинчивания;
- крестообразный Pz или Z (Рozidrive) благодаря меньшему углу при вершине и усовершенствованной форме внутреннего углубления способен передать больший крутящий момент без срыва инструмента;
- звездообразный Torx допускает еще большие усилия, но менее удобен из-за сложной формы инструмента;
- внутренний шестигранник, употребляется ограниченно, в частности при сборке мебели на стяжках (т. н. «Confirmat»).
н. «Confirmat»).
Основные размеры шлицов саморезов Phillips, Pozidrive, TORX
Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:
- шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
- шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
- шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.
Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.
Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)
Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита.
В противном случае возможен быстрый износ или даже разрушение элементов привода.
Основные типы резьбы саморезов
В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:
- диаметр;
- шаг;
- количество заходов.
Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.
Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.
Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п
Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.
Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.
Основные типы концов саморезов
В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.
У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.
У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.
Для повышения самонарезающих свойств применяются специальные конструкции конца.
Наиболее эффективны в этом плане саморезы с буром (сверлоконечные).
Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.
Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.
Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе.
Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.
Размеры саморезов и шурупов
Основными для шурупов и саморезов являются два размера: диаметр и длина.
За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия.
Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.
Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.
Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей.
Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.
Понравился материал?
comments powered by HyperCommentsСаморезы по типу головки и назначению
Саморезы по типу головки и назначению, использующиеся для строительства и ремонта в Орехово-Зуево: область применения, маркировка и особенности
| Телефоны магазина +7-(496)-429-12-29 |
| Крупногабарит(Стройплощадка) +7 (925) 499-70-70 |
Ищем:
Среднестатический житель Орехово-Зуево, или дачник, приехавший на отдых и решивший заняться ремонтом и строительством, пожалуй, подумает, а какая собственно разница
в том, какие саморезы применять: берем подешевле и начинаем ремонт/стройку.
Иногда это мнение бывает правильным в течение пары-тройки лет, когда неправильно выбранные металлоизделия группы крепежа не откорродирует
(не заржавеет), и не выпадет из отверстия. Казалось бы, какая разница — использовать винты или болты при сборе скамейки — никакой: пределы прочности есть у каждого элемента, вот только одни спроектированы и отлиты
таким образом, чтобы держать соединение деталей одно с другим, а вторые предназначены держать нагрузку, приложенную перпендикулярно (ну подумаешь, сел на скамейку, а винт сломался,т.к. не предназначен для того, чтобы держать нагрузку в этой плоскости).
Для любых соединений, где возможна сырость по возможности используйте крепеж с оцинковкой, если только скрепляемые элементы не будут подвержены электрокоррозии от цинка .
используемых в фиксирующих метизах
используемых для крепежного инструмента
Конструктивное исполнение металлоизделий характеризуется:
- По типу головки (например, потайная, входящая в фиксируемый элемент без высовывания наружу)
- шлицев — отверстий в головках, используемых для крепежного инструмента: понятие «крестовой» отвертки
- тип/профиль резьбы: частая, редкая, крупная или мелкая.
- материал, из которого произведен сердечкик
- покрытие (антикоррозионное, цветовое)
Для предотвращения электрохимичекой коррозии обычно используют шурупы из латуни.
или слишком маленького (2) размера
не позволит эффекривно
использовать рабочую область:
разница между Posi и Torx
Различия резьб по диаметру, шагу и количеству витков, резьбы отличаются по углу: Причем, чем меньше угол, тем легче закручивается саморез или шуруп, так как саморезные и проникающий свойства выше. Большинство шурупов, продающихся в магазинах имеют угол под 60 градусов.
и углы
Наконечник шурупа или самореза зависит от назначения его использования и плотности того материала, куда он будет вворачиваться.
Традиционно все шурупы и саморезы имеют обычный острый наконечник,
причем для шурупов, изготовленных по еще советским ГОСТАМ (ГОСТ 1144-80, 1145-80, 1146-80) угол наконечника около 40 градусов, у саморезов же он значительно меньше: за счет этого они быстрее
вворачиваются в материал (например у черных
саморезов по гипсокартону – 26…28о, у универсальных – 20…30о),в продажу также поступают наконечники со сверлом.
Отличие шурупа от самореза — шуруп ввинчивается в заранее приготовленное отверстие, для самореза же никакого отверстия не нужно, он сам его формирует.
Стандартные размеры саморезов — шурупов
Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.
Универсальные шурупы шлицевые или крестовые
Как правило, прозиводитель выпускает их с резьбой, не доходящей до основания. Такие шурупы или саморезы в связи с невысокими самонарезающими свойствами (усилия по проникновению в материал основания) используются для
дерева,гипсокартона, обивки, ДСП и иных мягких материалов.
Самонарезающие свойства невысокие.
По стандартам ГОСТ 1144-80, 1145-80, 1146-80
промышленность производит следующие диаметры: 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и
длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110,
120 мм.
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 2.5 | 10 | 3.0 | 10 | 3.5 | 10 | 4.0 | 13 | 5.0 | 16 |
| 13 | 13 | 13 | 16 | 20 | |||||
| 16 | 16 | 16 | 18 | 25 | |||||
| 18 | 18 | 18 | 20 | 30 | |||||
| 20 | 20 | 20 | 22 | 35 | |||||
| 22 | 22 | 22 | 25 | 40 | |||||
| 25 | 25 | 25 | 30 | 45 | |||||
| 30 | 30 | 40 | 50 | ||||||
| 40 | 45 | 60 | |||||||
| 50 | 70 |
Саморезы, используемые для пластмасс, поликарбоната, дерева, ДСП, ДВП,
Наиболее распространенный тип недорогих саморезов саморезов с монтажом в пластиковые дюбели или штапик.
Выпускаются как с оцинкованным покрытием (белого цвета)-в маркировке сразу пишут «цинк», так и с оцинковкой и
хроматным пассивированием (желтого цвета) — часто указывают «желтый» в ценнике, иногда обрабатывается фосфатом: головка либо Posi либо Torx.
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 3.0 | 10 | 3.5 | 10 | 4.0 | 12 | 4.5 | 16 | 5.0 | 16 | 6.0 | 30 |
| 12 | 12 | 16 | 20 | 20 | 40 | ||||||
| 16 | 16 | 20 | 25 | 25 | 45 | ||||||
| 20 | 20 | 25 | 30 | 30 | 50 | ||||||
| 25 | 25 | 30 | 35 | 35 | 60 | ||||||
| 30 | 30 | 35 | 40 | 40 | 70 | ||||||
| 40 | 35 | 40 | 45 | 45 | 80 | ||||||
| 40 | 45 | 50 | 50 | 90 | |||||||
| 45 | 50 | 60 | 60 | 100 | |||||||
| 50 | 60 | 70 | 70 | 120 | |||||||
| 70 | 80 | 80 | 140 | ||||||||
| 90 | 160 | ||||||||||
| 100 | 180 | ||||||||||
| 120 | 200 |
Шуруп-глухарь стандарта DIN 571 с шестигранной головкой
DIN 571 и ГОСТ 11473-75.
Предназначен там, где нужна сильна фиксация: для крепления реек, лаг, кровельных элементов: в связи с тем, что использование его предполагается в местах с проникновением
влаги — такие шурупы всегда оцинкованные.
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 6.0 | 30 | 8.0 | 40 | 10 | 40 | 12 | 100 |
| 40 | 50 | 50 | 120 | ||||
| 50 | 60 | 60 | 140 | ||||
| 60 | 70 | 70 | 160 | ||||
| 70 | 80 | 80 | 180 | ||||
| 80 | 90 | 90 | 200 | ||||
| 100 | 100 | 100 | 230 | ||||
| 120 | 120 | 120 | 250 | ||||
| 160 | 140 | 140 | 280 | ||||
| 180 | 160 | 160 | 300 | ||||
| 180 | 180 | ||||||
| 200 | 200 | ||||||
| 220 |
Шурупы по металлу: стандарты DIN 7981, DIN 7982, DIN 7982
Внешне напоминают универсальные(см.
выше), материал шурупа тверже,отличается как угол захода, так и угол профиля резьбы (до 60 градусов).
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 3.5 | 13 | 3.9 | 13 | 4.2 | 13 | 4.8 | 16 | 5.5 | 16 | 6.3 | 16 |
| 16 | 16 | 16 | 19 | 19 | 19 | ||||||
| 19 | 19 | 19 | 22 | 22 | 22 | ||||||
| 22 | 22 | 22 | 25 | 25 | 25 | ||||||
| 25 | 25 | 25 | 32 | 32 | 32 | ||||||
| 32 | 32 | 32 | 38 | 38 | 38 | ||||||
| 38 | 38 | 38 | 45 | 45 | 45 | ||||||
| 45 | 45 | 50 | 50 | 50 | |||||||
| 50 | 50 | 60 | 60 | 60 | |||||||
| 70 | 70 | 70 | |||||||||
| 80 | 80 |

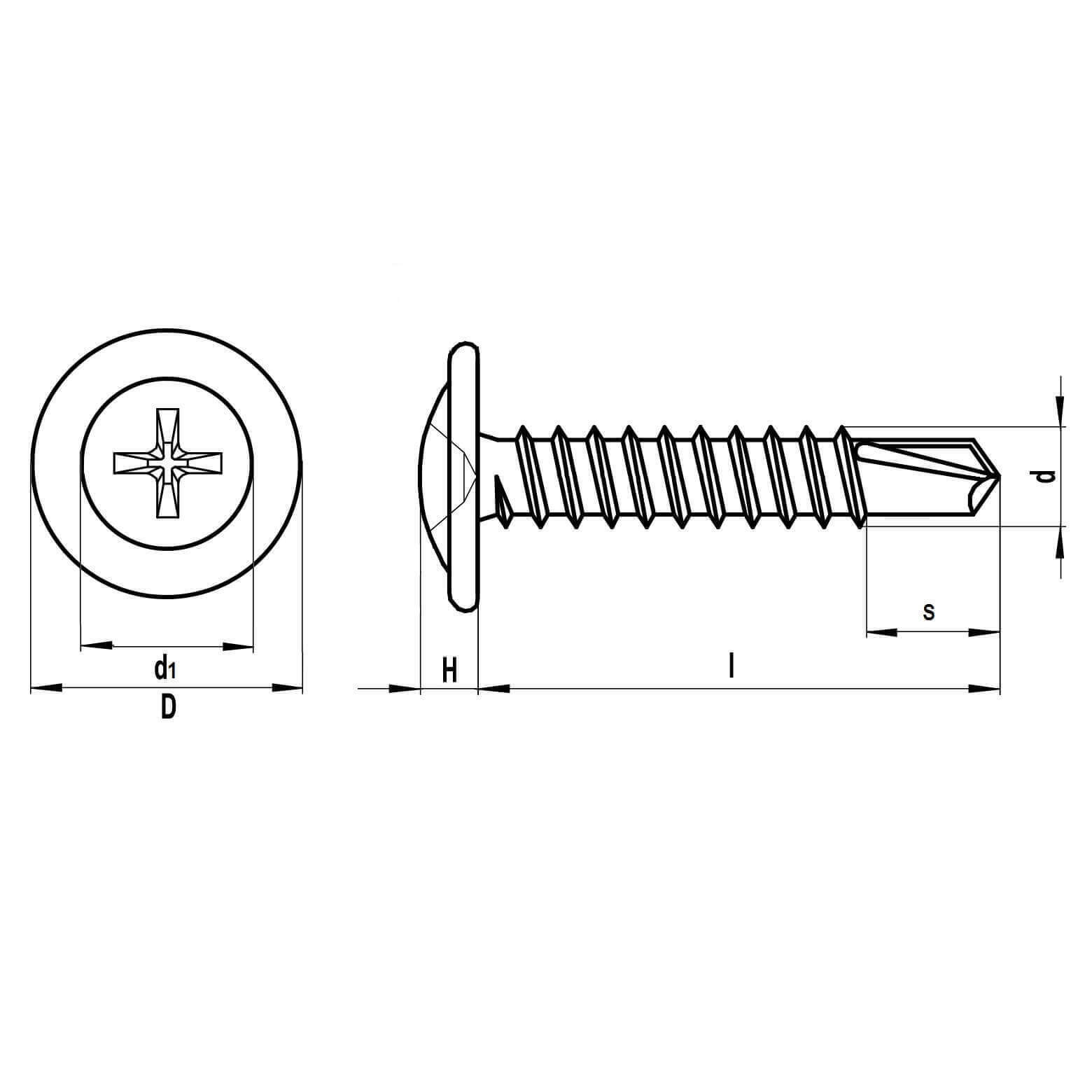

Саморезы для листового металла, теплиц и изделий на металлической основе
Саморезы с (обычно резиновой) прессшайбой
В Орехово-Зуево в отделе метизов на первом этаже СтройДвор на Карболите имеются в продаже в острым наконечником ( предназначен для металла до 0.
9мм) и, (для металла толщиной до 2мм, — со сверлом ).
Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.
Саморезы-«клопы» с полуцилиндрической головкой и фиксацией крестовым Posi
Аналогично предшественнику бывает как острый так и со сверлом. Бывают только двух размеров:
С острым наконечником – 3.5 х 11
С наконечником-сверло – 3.8 х 11
Саморезы с шестигранной головкой
Предназначены для усиленного крепления листовым металлом без необходимости высверливать для него отверстие дрелью.
Любые саморезы, шурупы, да и вообще все метизы уже в процессе производства могут быть окрашены (часто окрашенные шурупы используются для фиксации в кровельных элементах, где важно, чтобы они были
такого же цвета, как и сама кровля, при этом обеспечивается атмосферо и влагоустойчивость не только к воде, но и иногда к кислотно-щелочной среде.
Для окрашивания кровельных саморезов используется либо порошковая краска, либо порошковая краска и покрытие лаком (такие шурупы и саморезы чуть дороже, но дольше служат).
: найдите нужные размеры
Когда вы впервые читаете этикетку на коробке с винтами, вы, вероятно, столкнетесь с множеством запутанных цифр, которые, казалось бы, не имеют никакого смысла.
Но вот самое интересное:
Я здесь, чтобы сказать вам, что размер правильного винта больше не должен быть догадкой!
К концу этого руководства вы сможете уверенно читать таблицу размеров винтов и самостоятельно расшифровывать все размеры на обозначении винтов.
От метрических и имперских стандартов размера до всех других связанных тонкостей, я все это рассмотрел ниже.
Начнем!
Как читать винтовую диаграмму
Если вы живете в Соединенных Штатах, вы входите в число трех стран мира, использующих имперскую систему.
Это означает, что вам придется следовать стандартным размерам винтов ASME/ANSI, который называется унифицированным стандартом резьбы (UTS).
Все размеры в системе UTS указаны в дюймах.
Для остального мира вы, вероятно, будете использовать метрическую систему, соответствующую стандарту резьбы ISO.
Независимо от того, пытаетесь ли вы прочитать кривую диаграмму или этикетку с нанесенной на ней выноской, вам следует ознакомиться с обеими системами
Как читать винтовую диаграмму UTS (британская система)
обычно имеют три вещи: калибр винта, количество витков на дюйм (TPI) и стандарт резьбы.
Наша обширная таблица винтов также включает шаг винта в дюймах, то есть расстояние между каждой резьбой.
Это может пригодиться, если вы конвертируете из метрической системы в имперскую, но обычно это не то, что есть в винтовых диаграммах UTS.
Наконец, выноска на коробке с винтами может содержать номер класса допуска, символ LH, если винты левосторонние, и длину винта.
Итак, подводя итог, вот шесть терминов, с которыми вам следует ознакомиться в системе ЕТС:
- Стандарт резьбы
- Манометр
- Число витков на дюйм (TPI)
- Длина винта
- Класс точности
- левый или правый
1.
Стандарт резьбыВ таблице UTS есть два стандарта резьбы: основная (UNC) и тонкая (UNF).
Существует также стандарт сверхтонкой резьбы (UNEF), но он не так популярен, как два других.
2. Калибр (большой диаметр)
Калибр представляет собой диаметр наружной резьбы в дюймах , лучше именуемый «большим диаметром».
Все, что меньше ¼ дюйма, будет промаркировано от #0 до #12. № 0 имеет внешний диаметр 0,06 дюйма, а № 12 имеет внешний диаметр 0,216 дюйма.
После #12 размер манометра указан в соответствии с внешним диаметром. Если винт имеет внешний диаметр 0,25 дюйма, размер калибра будет ¼ дюйма и так далее.
Знание этого поможет вам узнать, какие размеры сверл использовать при сверлении дерева, металла, пластика и любого другого материала.
3. Число витков на дюйм (TPI)
Число витков на дюйм означает количество витков на дюйм. Он указан сразу после калибра.
Давайте представим это в перспективе:
Если у вас есть винт калибра №8.
Этот винт будет иметь 32 витка резьбы на одном дюймовом участке крупного винта (#8-32 UNC).
Если винт из серии Fine, он будет иметь 36 витков резьбы на дюйм (#8-36 UNF).
5. Длина винта
Длина винта равна длине вала. Вал — это часть винта, которая входит в поверхность.
Головки некоторых шурупов можно полностью ввинтить в поверхность. Это означает, что головка винта является частью длины винта.
Винты, которые можно полностью ввинтить в поверхность, называются шурупами с потайной головкой.
Некоторые винты, такие как анкерные, круглые, шестигранные, полукруглые и полукруглые, не полностью входят в поверхность.
Эти винты известны как незенкерованные. Длина винта измеряется от нижней части головки винта до кончика.
Читая выноску на коробке с винтами, вы увидите длину винта, указанную в самом конце выноски.
Итак, если вы видите 0,5 в конце выноски, это означает, что длина винта составляет ½ дюйма.
6. Класс точности
Класс точности указывает, в какие типы отверстий или гаек может входить винт.
Указывается после длины винта. Существует пять классов точности, от класса 1 до класса 5.
Винты размера 1 крепятся свободнее, чем винты размера 2. Это потому, что у них больше места между их потоками. Размер 3 подходит для самых узких.
Также рядом с цифрой может стоять буква А или В, что указывает на немного другой размер.
7. Правосторонние или левосторонние
Наконец, левосторонние винты маркируются символом LH сразу после класса точности.
Винты с левой резьбой имеют обратную резьбу, что может вас смутить, если вы не знаете символ LH.
Левосторонние винты ослабляются при повороте их по часовой стрелке и затягиваются при повороте против часовой стрелки.
Как читать метрическую винтовую диаграмму (ISO)
Таблица размеров метрических винтов принципиально отличается от таблиц дюймовых винтов, поскольку они не содержат информации о количестве витков резьбы на дюйм.
Вместо этого метрические измерения определяют только шаг резьбы, то есть расстояние между витками резьбы на винте.
Итак, что в итоге?
Эти таблицы обычно содержат три параметра:
- Диаметр винта
- Шаг резьбы
- Длина винта
Мы также указали размер метчика для каждого размера винта, чтобы вам было удобнее нарезать резьбу сверлом.
Для получения дополнительной информации см. нашу полную таблицу размеров метчиков!
К счастью, я уже рассказал все, что вам нужно знать о диаметре, шаге и длине винтов.
Итак, если у вас есть винт с метрическими размерами, все, что вам нужно сделать, это взять калькулятор и перевести их в дюймы.
Reading American Screws Callouts
Популярная викторина! Вы найдете коробку с винтами, на которой напечатана выноска.
Подходит #3-48 UNC-2B-LH x .5
К настоящему моменту вы уже должны расшифровать всю информацию на вызове.
Если у вас не получилось, не расстраивайтесь!
Давайте разберемся вместе:
- Калибр №3 (0,099 дюйма в таблице диаметров винтов)
- 48 — количество витков на дюйм
- UNC означает, что винт грубый
- 2B определяет класс допуска
- LH означает, что вам придется неохотно повернуть его в противоположном направлении
- . 5 означает, что длина винта ½ дюйма
5 означает, что длина винта ½ дюймаReading International Screws Callouts
Вот номер выноски на коробке с винтами. Выноска начинается с буквы М, так что это должно быть хорошим признаком того, что вы имеете дело с винтами международного стандарта.
M10 x 1,5 x 75
Разберем:
- Первая цифра буквы M указывает на диаметр винта, который составляет 10 мм.
- Второе число — это шаг винта, который составляет 1,5 мм.
- Третье число — это длина винта, равная 75 мм.
Подробные таблицы размеров винтов для США и других стран
Наши обширные таблицы размеров винтов включают:
- Единый стандарт резьбы (UTS), используемый в основном в США и Канаде
- Таблица размеров резьбы ISO, используемая в остальном мире
Таблица размеров британских винтов (UTS)
| Калибр | Диаметр (дюймы) | Диаметр (миллиметр) | Резьба на дюйм (UNC) | Шаг (UNC) | Резьба на дюйм (UNF) | Шаг (UNF) | |
#0 | 0,0600 | 1,5240 | Н/Д | Н/Д | 80 | 0,012500 | |
#1 | 0,0730 | 1,8542 | 64 | 0,015625 | 72 | 0,013888 | |
#2 | 0,0860 | 2. | 56 | 0,017857 | 64 | 0,015625 | |
#3 | 0,0990 | 2,5146 | 48 | 0,020833 | 56 | 0,017857 | |
#4 | 0,1120 | 2,8448 | 40 | 0,025000 | 48 | 0,020833 | |
#5 | 0,1250 | 3.1750 | 40 | 0,025000 | 44 | 0,022727 | |
#6 | 0,1380 | 3,5052 | 32 | 0,031250 | 40 | 0,025000 | |
#8 | 0,1640 | 4. | 32 | 0,031250 | 36 | 0,027778 | |
#10 | 0,1900 | 4.8260 | 24 | 0,041667 | 32 | 0,031250 | |
#12 | 0,2160 | 5.4864 | 24 | 0,041667 | 28 | 0,035714 | |
1/4″ | 0,2500 | 6.3500 | 20 | 0,050000 | 28 | 0,035714 | |
5/16″ | 0,3125 | 7,9375 | 18 | 0,055556 | 24 | 0,041667 | |
3/8″ | 0,3750 | 9,5250 | 16 | 0,062500 | 24 | 0,041667 | |
7/16″ | 0,4375 | 11. | 14 | 0,071428 | 20 | 0,050000 | |
1/2″ | 0,5000 | 12.7000 | 13 | 0,076923 | 20 | 0,050000 | |
9/16″ | 0,5625 | 14.2875 | 12 | 0,083333 | 18 | 0,055556 | |
5/8″ | 0,6250 | 15.8750 | 11 | 0,0 | 18 | 0,055556 | |
3/4″ | 0,7500 | 19. | 10 | 0,100000 | 16 | 0,062500 | |
7/8″ | 0,8750 | 22.2250 | 9 | 0,111111 | 14 | 0,071428 | |
1″ | 1.0000 | 25.4000 | 8 | 0,125000 | 12 | 0,083333 | |
1 1/8″ | 1.1250 | 28.5750 | 7 | 0,142857 | 12 | 0,083333 | |
1 1/4″ | 1. | 31.7500 | 7 | 0,142857 | 12 | 0,083333 | |
1 3/8″ | 1.3750 | 34,9250 | 6 | 0,166667 | 12 | 0,083333 | |
1 1/2″ | 1,5000 | 38.1000 | 6 | 0,166667 | 12 | 0,083333 | |
1 3/4″ | 1,7500 | 44.4500 | 5 | 0,200000 | Н/Д | Н/Д | |
2″ | 2. | 50,8000 | 4 1/2 | 0,222222 | Н/Д | Н/Д | |
2 1/4″ | 2.2500 | 57.1500 | 4 1/2 | 0,222222 | Н/Д | Н/Д | |
2 3/2″ | 2,5000 | 63,5000 | 4 | 0,250000 | Н/Д | Н/Д | |
2 3/4″ | 2,7500 | 69.8500 | 4 | 0,250000 | Н/Д | Н/Д | |
3″ | 3. | 76.2000 | 4 | 0,250000 | Н/Д | Н/Д | |
3 1/4″ | 3.2500 | 82.5500 | 4 | 0,250000 | Н/Д | Н/Д | |
3 3/2″ | 3,5000 | 88.9000 | 4 | 0,250000 | Н/Д | Н/Д | |
3 3/4″ | 3,7500 | 95.2500 | 4 | 0,250000 | Н/Д | Н/Д | |
4″ | 4. | 101.6000 | 4 | 0,250000 | Н/Д | Н/Д |
1844
1656
1125
0500
2500
0000
0000
0000Таблица размеров метрических винтов (ISO)
| Диаметр (миллиметры) | Шаг (крупный) | Резьбонарезное сверло (грубое) | Шаг (высокий) | Резьбовое сверло (тонкое) |
М1 | 0,25 | 0,75 | 0,2 | 0,8 |
М1.2 | 0,25 | 0,95 | 0,2 | 1 |
М1. | 0,3 | 1.1 | 0,2 | 1,2 |
М1.6 | 0,35 | 1,25 | 0,2 | 1,4 |
М1.8 | 0,35 | 1,45 | 0,2 | 1,6 |
М2 | 0,4 | 1,6 | 0,25 | 1,75 |
М2,5 | 0,45 | 2 | 0,35 | 2.1 |
М3 | 0,5 | 2,5 | 0,35 | 2,6 |
М3,5 | 0,6 | 2,9 | 0,35 | 3. |
М4 | 0,7 | 3,3 | 0,5 | 3,5 |
М5 | 0,8 | 4,2 | 0,5 | 4,5 |
М6 | 1 | 5 | 0,75 | 5,2 |
М7 | 1 | 6 | 0,75 | 6,2 |
М8 | 1,25 | 6,8 | 0,75 или 1 | 7,2 |
М10 | 1,5 | 8,5 | 1 или 1,25 | 9 или 8,8 |
М12 | 1,75 | 10,2 | 1,25 или 1,5 | 10,8 или 10,5 |
М14 | 2 | 12 | 1,5 | 12,5 |
М16 | 2 | 14 | 1,5 | 14,5 |
М18 | 2,5 | 15,5 | 1,5 или 2 | 16,5 или 16 |
М20 | 2,5 | 17,5 | 1,5 или 2 | 18,5 или 18 |
М24 | 3 | 21 | 2 | 22 |
М27 | 3 | 24 | 2 | 25 |
М33 | 3,5 | 29,5 | 2 | 31 |
М36 | 4 | 32 | 3 | 33 |
М39 | 4 | 35 | 3 | 36 |
М42 | 4,5 | 37,5 | 3 | 39 |
М45 | 4,5 | 40,5 | 4 | 41 |
М48 | 5 | 43 | 4 | 44 |
М52 | 5 | 47 | 4 | 48 |
М56 | 5,5 | 50,5 | 4 | 52 |
М60 | 5,5 | 54,5 | 4 | 56 |
М64 | 6 | 58 | 4 | 60 |
4
1Часто задаваемые вопросы
Вот некоторые из наиболее частых вопросов, которые мы получаем.
Каков диаметр головки винта?
Диаметр головки винта примерно вдвое больше диаметра хвостовика. Хвостовик представляет собой длинную часть винта под головкой винта.
Независимо от того, имеет ли хвостовик резьбу, частичную резьбу или полное отсутствие резьбы, концепция остается неизменной.
Например, винт с внешним диаметром 1–4 дюйма должен иметь диаметр головки примерно 1–2 дюйма.
Однако вы никогда не сможете точно рассчитать размер головки винта, удвоив только внешний диаметр.
Лучший способ определить точный размер головки винта — измерить ее самостоятельно:
Сколько типов винтов существует?
Доступно более 60 типов винтов.
Наиболее распространенным типом шурупа является шуруп по дереву.
К другим типам винтов относятся:
- Болты/винты (см. нашу таблицу размеров винтов)
- Шурупы по дереву (см. нашу таблицу размеров шурупов здесь)
- Шурупы для листового металла
- Винты для палубы (см. нашу таблицу винтов для палубы здесь)
- Крепежные винты (см. нашу таблицу здесь)
- Шурупы для кладки
- Болты с шестигранной головкой
- Саморезы (см. нашу таблицу здесь)
Подведение итогов
Наше обширное руководство предназначено для охвата всех тонкостей и спецификаций, которые вы обычно найдете в таблице размеров винтов.
Независимо от того, пытаетесь ли вы прочитать этикетку на коробке с шурупами или ищете идеальный размер шурупа для своего проекта, вы найдете всю необходимую информацию в этом руководстве.
Делиться — значит заботиться!
Как измеряются винты | Сеть пистолетов для гвоздей
Toggle Nav
Поиск
Вернуться на склад пистолетов для гвоздей Подписаться
Доставка
Политики
Меню
Учетная запись строительство
шурупов различных типов и задач.
от деревообработки до монтажа металлических крыш. Но если выбрать неправильную длину или ширину, это может расколоть древесину или повлиять на прочность конструкции. Как и в случае со скобами, измерение винтов немного сложнее, чем измерение гвоздей. Вот три основных параметра, которые должен знать каждый продавец.Размер винта, состоящий из трех частей
Существует три основных размера винта: калибр, длина и количество витков на дюйм (TPI). Например, при покупке шурупов в ассортименте Nail Gun Depot вы найдете шурупы с такой маркировкой: Duraspin #8 x 1-1/4″ #08X125CBACTS . Итак, что же делают винты №8 и 1-1/4? » иметь в виду?
Калибровочный калибр
Первая цифра — калибровочный винт, который относится к наружному диаметру резьбы. Это также известно как «большой диаметр». Винты с основным диаметром менее 1/4 дюйма обычно имеют размеры от 0 до 14. Винты с основным диаметром 1/4 дюйма или больше маркируются в долях дюйма.
Для каждого калибра существует десятичный эквивалент. Пример: #1 = 0,073 дюйма. Это число увеличивается на 0,013 дюйма с каждым увеличением размера. Для винта Duraspin #8 (показан ниже) десятичный эквивалент равен 0,164 дюйма. В Engineering Toolbox есть удобная таблица размеров винтов , в которой перечислены размеры винтов и их десятичные эквиваленты.
Помимо основного диаметра, винты имеют другие размеры ширины. Ширина под резьбовой частью винта известна как диаметр корня или «вспомогательный диаметр». Измерение части винта без резьбы (если не полностью резьба) является диаметром хвостовика.
Длина винта
Следующим важным аспектом измерения винта является длина вала. В упомянутом выше винте Duraspin длина является второй деталью на этикетке — 1-1/4″. Длина стержня — это часть винта, которая входит в поверхность. расстояние от верхней части головки до кончика.Это относится к винтам с плоской головкой, стеклярусной головкой, триммерной головкой и любым другим винтам с потайной головкой, головка которых может быть закручена под поверхность.
0003
Для шурупа с потайной головкой это расстояние от нижней части головки до кончика. Таким образом, для винтов с шестигранной, цилиндрической, плоской, круглой и сферической головкой длина измеряется от непосредственно под головкой до кончика. Одно исключение: винт с овальной головкой, который может быть частично потайным, измеряется от самой широкой точки головки до кончика.
Ниже приведен пример двух шурупов для дерева с непотайной головкой из Simpson Strong-Tie . Первый винт имеет низкопрофильную головку под шайбу. Второй винт также имеет головку под шайбу, но имеет более выступающую шестигранную головку. Обратите внимание, где длина измеряется на каждом.
Число витков на дюйм (TPI)
Число витков на дюйм — это число витков резьбы в дюймовой секции винта. Измерение TPI иногда следует за винтовым манометром с дефисом. Например, винт с маркировкой «№ 10-12» имеет калибр № 10 с 12 витками резьбы на дюйм. Возможно, вы слышали термин «шаг резьбы», который относится к количеству витков на единицу измерения.
