Размер гвоздей: Размеры строительных гвоздей

Размеры и вес гвоздей

Гвоздь — самый древний и известный представитель строительного крепежа, который и сейчас, в наше время, имеет простую конфигурацию: стержень-ножку и головку-шляпку.

При этом стержень может быть цилиндрическим гладким (классическая форма), а также пирамидальным, параллелепидным, конусовидным, с разной резьбой по всей длине стержня или частичной.

Головка помимо плоской стандартной может иметь полукруглую форму, с бороздками или вовсе декоративная (условная).

О покрытии, материале, форме Вы можете прочитать в разделе «Строительный крепеж / Гвозди».

Гвозди диаметром до 2 мм представлены тремя-четырьмя динами: 1,2х16, 1,2х20, 1,2х25 или 1,8х32,1,8х40, 1,8х50, 1,8х60.

Гвозди диаметром от 2 до 4 мм изготовляют чаще в двух длинах: … 2,5х50, 2,5х60; 3х70, 3х80…4х100, 4х120.

Наибольшие длины крепежа для строительства, которые можно встретить, это 200.

300, 400 мм. Диаметр шляпки при этом будет 6 мм, 7,5 мм, 8,8 мм.

Высота самой шляпки (головки) составляет 1-2 мм, что считается незначительным при общей длине изделия и поэтому включена в измерительный параметр

Гвозди строительные ГОСТ 4028 63

Гвозди строительные применяются для скрепления деревянных деталей конструкции. Другие возможные названия: гвозди обыкновенные или гвозди столярные. В продаже оптом и в розницу гвозди без покрытия и оцинкованные.

Гвозди строительные можно купить в пром упаковке кратностью 25 кг и 5 кг. Фасованные гвозди продаются в пакетах из плотного полиэтилена по 1 кг и 0,2 кг, в удобных прозрачных контейнерах небольшого размера по 0,2-0,8 кг и в маленьких подвесах по 50 грамм для бытовых нужд.

Показать все…

Открыть калькулятор веса

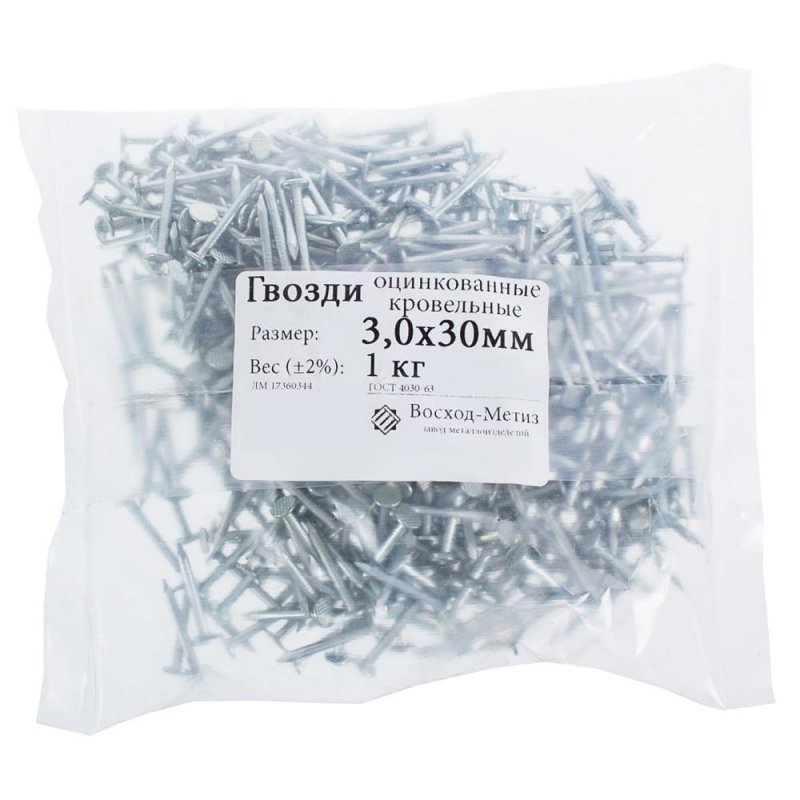

Гвозди для кровли

Применяются для крепления кровельных материалов на деревянные конструкции (мягких кровельных материалов, рубероида, асбоцементного шифера)

Маркировка/Обозначение крепежа: шиферные / толевые

Открыть калькулятор веса

Гвозди финишные

Гвозди финишные применяют для крепления доски, вагонки и паркета. Как результат монтажа — головка гвоздя полностью «утапливается» в древесине.

Купить гвозди финишные можно в удобной транспортной упаковке по 5 кг и в подвесах по 20 и 50 гр. Гвозди финишные с покрытием цинк покупают чаще, поэтому добавлена фасовка в средние контейнеры.

Показать все…

Открыть калькулятор веса

Скобы строительные

Скобы строительные применяют в строительстве для скрепления деревянных конструкций и формировании железобетонных конструкций.

В типоразмере скобы указывается диаметр стального прутка и длина изделия. Длина ножек, которые утапливаются в древесине при монтаже, указана в таблице ниже. Самыми продаваемыми являются скобы строительные диаметром сечения 8 мм и 10 мм. Купить скобы строительные можно как оптом (по 75-100 шт), так и в розницу (по 5 шт).

ВИДИ ЦВЯХІВ. РОЗМІРИ, ЗАСТОСУВАННЯ.. Статті компанії «»СИСТЕМИ КРІПЛЕННЯ»: кріплення, такелаж»

У сьогоднішній статті ми розглянемо різні види цвяхів та їх застосування.

Що таке цвях?

Цвях являє собою кріпильний виріб, який має вид стержню з гострим кінцем на одній стороні та шляпкою – на іншій. Виріб може використовуватися для з’єднання дерев’яних конструкцій, кріплення листових матеріалів до дерева, а також у побуті. Дуже давно цвяхи виготовлялися із кісток риб, із шипів рослин або деревини, а потім значно пізніше із різних металевих сплавів.

Історія цвяхів

Цвяхи це елементарний та незамінний кріпильний елемент, який використовується у нашому повсякденному житті практично усюди. Перші цвяхи були дерев’яними, вони зовсім не були схожі на теперішні цвяхи, мали вигляд гострого стержня без шляпки. Як тільки людство почало використовувати метал замість дерев’яних цвяхів прийшли металеві, які, на початку, були виготовлені із сплаву міді. Пізніше цвяхи почали виготовляти із бронзи та заліза.

До того як були винайдені машини для автономного вироблення цвяхів вони створювалися вручну ковалями, що займало багато часу і було трудною справою. До появи вище згаданий машин цвяхи були у високому попиті, тому товар був дефіцитним і дорогим. На сьогоднішній день, завдяки сучасним технологіям, вироблення цвяхів є максимально простим, а ціна – доступною. Виріб виготовляється із проволоки спеціальним станком для цвяхів.

Види цвяхів та їх застосування

• Будівельні цвяхи
• Шиферні цвяхи
• Покрівельні цвяхи
• Ондулінові цвяхи
• Кільцеві цвяхи в бобіні
• Столярні цвяхи
• Декоративні цвяхи



Будівельні цвяхи

Звичайний цвях, один із самих популярний видів кріпильних виробів. Використовується у столярних, теслярських та інших працях для з’єднання різних дерев’яних або пластикових елементів, кріплення металевих листів та інших матеріалів до дерев’яної основи. Також використовується у побуті та ремонтних працях. На нашому сайті можна знайти будівельні цвяхи, виготовлені відповідно стандартам якості DIN 1151 та ГОСТ 4028-63. Будівельні цвяхи випускають діаметром 1,2 – 6 мм, а їх довжина буває від 20 до 230 мм.

Шиферні цвяхи

Шиферний цвях – покрівельний кріпильний виріб, який використовується в покрівельних працях, є одним із самих популярних елементів для кріплення шиферних (азбестоцементних) листів різного роду на дах або іншу поверхню. На відміну від звичайного цвяху має широку шляпку-ковпачок, яка обтискає навколо голівки виробу. Конструкція цвяху дозволяє не деформувати лист шиферу при його кріпленні, а широка шляпка забезпечує непопадання вологи у конструкцію. Діаметр стержню цвяху – 5 мм, довжина – 120 мм.

Покрівельні цвяхи

Покрівельним (толевим) цвяхам характерна плоска, велика та гладка шляпка, яка надійно тримає матеріал який кріпиться. Також вони мають спеціальні насічки, які знаходяться на стержні. Даний виріб використовується у покрівельних працях при монтажі покрівлі м’якого і жорсткого типу, таких як бітумна черепиця, рулонна покрівля, покрівельна мастика, підкладочні і єндові килими та ін. Завдяки насічкам на поверхні стержня цвях більш міцно зціплюється із покрівельним матеріалом. Як правило, покрівельні цвяхи поставляються із цинковим покриттям, що запобігає ризик корозії цвяхів, які знаходяться під впливом атмосферних осадів. Діаметр покрівельних цвяхів – 3,1 мм, найбільш поширена довжина від 20 до 30 мм.

Цвяхи для ондуліну

Даний цвях призначений для кріплення ондуліну та подібних бітумних хвилястих листів (євро шифер, Ондулін і т. п.). Особливістю даного метизу є його шляпка, яка буває двух типів: ромбічна або шляпка-ковпачок. Також на кінці стержня нанесені насічки, які не дають випасти цвяху із обрешітки. Довжина ондулінових цвяхів – 70 мм. Як і покрівельні цвяхи, вони мають цинкове покриття.

Кільцеві цвяхи в бобіні

Цей тип цвяху використовується у скріпленні дерев’яних конструкцій за допомогою спеціального інструменту – пневмопістолету, який значно підвищує швидкість виконання монтажу. Цвяхи в бобіні мають вид стрічки із кільцевих цвяхів, скріплених за допомогою зварення на обмідненій проволоці. Може бути використаний для скріплення підлог, виробництва піддонів, палет та дерев’яних конструкцій.

Столярні (фінішні) цвяхи

Столярні цвяхи – це цвяхи невеликого розміру без шляпки. Такі цвяхи використовуються, перед усім, в меблевому виробництві, кріпленні плінтусів, штапику, лиштви і вагонки. Як правило, столярні цвяхи мають цинкове покриття, жовтого або білого кольору.

Меблеві (декоративні) цвяхи

Даний тип цвяхів використовується виключно в меблевих елементах. Відрізняється від будівельних цвяхів тим, що їх розмів значно менше, а шляпка виробу виконує функцію декорації, як правило, даний тип цвяхів можна побачити на обшивці диванів, крісел та інших меблевих виробів. Шляпка може мати різні форми: кругла, квадратна, конусоподібна, у вигляді квітки або якогось іншого предмету і т.д.

Таблица размеров ногтей — различные размеры и диаметры ногтей

Изображение предоставлено: KYTan/Shutterstock.com

Гвозди используются в различных строительных работах, например, при изготовлении коробок, сборке мебели и т. д. Хотя они не так четко определены, как крепежные винты и гайки, которые должны соединяться друг с другом, гвозди до некоторой степени стандартизированы, особенно те, которые используются для строительных целей. . В следующей статье приведены некоторые стандартные размеры гвоздей и кратко описан широкий ассортимент гвоздей, доступных в таблицах длины гвоздей.

Стандартные размеры гвоздей/размеры гвоздей

Приведенные ниже таблицы размеров гвоздей иллюстрируют отраслевые стандарты размеров гвоздей и их размеров. Под «размером ногтя» «размер пенни» (также известный как пеннивейт) относится к стандартной единице ногтя. Гвозди измеряются в пенни, как полагают, с древних времен, когда гвозди продавались по пенни. В то время аббревиатура для пенни была d, поэтому размеры гвоздей описывались как 2d гвозди, 3d гвозди и т. д. Таким образом, 16-пенсовый гвоздь также описывается как 16-дюймовый гвоздь, а 8-пенсовые гвозди обозначаются аббревиатурой 8-d гвозди. Однако пеннивейт не соответствует точно весу гвоздя, толщине или другим измерениям; например, обычные гвозди 10d имеют длину 3 дюйма, диаметр головки 5/16 дюйма и диаметр 9измерительный хвостовик.

Хотя пенни-система все еще широко используется, она считается устаревшей, и некоторые международные поставщики ее не используют. Диаметр и длина стержня относятся к части стержня гвоздя, называемой стержнем, который вбивается в поверхность. Головка — это, конечно, верхняя часть, по которой ударяют, чтобы вбить гвоздь в материал.

Таблица 1 – Размеры гвоздей (обычные гвозди)

Размер гвоздя		Диаметр хвостовика	Длина хвостовика	Диаметр головки
Размер пенни	Манометр	Номинал	Номинал	Прибл.
2d гвозди	15	0,072	1″	3/16″
	14	0,083	1″	13/64″
3D ногти	14	0,083	1,25 дюйма	13/64″
4d гвозди	12	0,109	1,5 дюйма	1/4″
5d гвозди	12	0,109	1,75 дюйма	1/4″
гвозди 6d	11	0,12	2 дюйма	17/64″
гвозди 8d	10	0,134	2,5 дюйма	9/32″
гвозди 10d	9	0,148	3 дюйма	5/16″
гвозди 12d	9	0,148	3,25 дюйма	5/16″
Гвозди 16d	8	0,165	3,5 дюйма	11/32″
Гвозди 20d	6	0,203	4 дюйма	13/32″
Гвозди 30d	5	0,22	4,5 дюйма	7/16″
Гвозди 40d	4	0,238	5 дюймов	15/32″
Гвозди 60d	4	0,238	6 дюймов	17/32″



Таблица 2 – Размеры гвоздей (коробчатые гвозди)

Размер гвоздя		Диаметр хвостовика	Длина хвостовика
Размер пенни	Манометр	Номинал	Номинал
3д	14-1/2	0,076	1,25 дюйма
4д	14	0,080	1,5 дюйма
5д	14	0,080	1,75 дюйма
6д	12-1/2	0,098	2 дюйма
7д	12-1/2	0,098	2,25 дюйма
8д	11-1/2	0,113	2,5 дюйма
10д	10-1/2	0,128	3 дюйма
16д	10	0,135	3,5 дюйма
20д	9	0,148	4 дюйма



Таблица 3 – Размеры гвоздей (кольцевые и резьбовые гвозди)

Размер гвоздя	Диаметр хвостовика	Длина хвостовика
Размер пенни	Номинал	Номинал
6д	0,12	2 дюйма
8д	0,12	2,5 дюйма
10д	0,135	3 дюйма
12д	0,135	3,25 дюйма
16д	0,148	3,5 дюйма
20д	0,177	4″
30д	0,177	4,5 дюйма
40д	0,177	5 дюймов
50д	0,177	5,5 дюйма
60д	0,177	6 дюймов
70д	0,207	7 дюймов
80д	0,207	8 дюймов
90д	0,207	9 дюймов



Типы гвоздей

Существует множество типов гвоздей. Гвозди рассчитаны на сопротивление как выдергиванию, так и сдвигу, при этом прочность на сдвиг определяется в основном диаметром стержня и прочностью на вырыв, зависящей от этого, а также конструкцией стержня. Гвозди, используемые для каркаса, обычно имеют гладкие стержни, поскольку они в основном используются для поддержки боковых нагрузок, где сопротивление выдергиванию играет лишь небольшую роль. Таким образом, обычный гвоздь адекватно служит в этой ситуации.

Сопротивление вытягиванию увеличивается за счет добавления к хвостовику колец, резьбы или того и другого. Эти так называемые гвозди с деформированным стержнем используются в других аспектах строительства, чтобы гарантировать, что гвоздь не вырвется, например, из-за ударов ветра или пешеходного движения. Гвозди с резьбовым стержнем вращаются при вбивании в дерево или каменную кладку, а гвозди с кольцевым стержнем способствуют заклиниванию между гвоздем и древесными волокнами. Гвозди с кольцевым стержнем часто используются в мягкой древесине, в то время как зазубренные стержни увеличивают удерживающую способность гвоздей в твердой древесине.

Коробчатые гвозди

немного меньше обычных гвоздей и используются там, где сила удержания не имеет большого значения, например, для изготовления ящиков и аналогичных ненесущих работ.

Материал гвоздя

варьируется от блестящей стали для использования внутри помещений до электрооцинкованного или оцинкованного покрытия для наружных работ. Нержавеющая сталь также используется там, где могут быть видны гвозди, например, для подвешивания натурального сайдинга. Другие специальные материалы, такие как медь, доступны для нестандартных применений. В то время как большинство гвоздей сделаны из проволоки, некоторые гвозди «обрезаются», например те, которые используются для забивания гвоздей в каменную кладку.

Шляпки гвоздей

также различаются в зависимости от области применения. Например, кровельные гвозди имеют тонкие широкие шляпки, которые ровно лежат под последующей черепицей и обеспечивают широкую опорную поверхность на материале, чтобы предотвратить его разрыв. Отделочные гвозди имеют маленькие шляпки, которые слегка захватывают древесину, но позволяют утопить гвозди под поверхностью, а затем зашпаклевать. Напольные гвозди, используемые для укладки чернового пола, также имеют более широкую плоскую головку — и обычно также имеют кольцевой стержень — опять же, чтобы ровно лежать под готовым полом и обеспечивать защиту от ослабления досок и появления скрипа.

Специализированных гвоздей предостаточно. Двусторонние или дуплексные гвозди используются для временного строительства, например, для установки строительных лесов, где одна головка позволяет полностью забить гвоздь в древесину, а вторая головка позволяет вытащить гвоздь после завершения работы. . Пружинные кровельные гвозди используются для крепления профнастила. Гвозди для обивки имеют широкие куполообразные головки, чтобы придать мебели законченный вид.

Некоторые гвозди имеют покрытие, например гвозди с грузилами, для увеличения сопротивления выдергиванию. Бетонные покрытия, наносимые на стержни гвоздей, предназначены для придания шероховатости поверхности стержня для лучшего сцепления с древесиной. Виниловые покрытия на гвоздях плавятся при вбивании, а затем затвердевают для улучшения сцепления стержня гвоздя с древесиной.

Шурупы по дереву отняли часть рынка у гвоздей из-за разработки приводных шурупов. Конструкция палубы является одним из таких примеров, где преобладают резьбовые крепления, поскольку винт обеспечивает превосходную удерживающую способность против подъема ветром. Для структурных работ гвозди по-прежнему являются предпочтительным методом крепления из-за их превосходной прочности на сдвиг.

Резюме

В этой статье представлено краткое обсуждение размеров гвоздей и стандартных размеров гвоздей. Для получения дополнительной информации о сопутствующих продуктах или процессах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах. Подробное техническое обсуждение сопротивления выдергиванию гвоздей см. в этой статье Лаборатории лесных товаров Министерства сельского хозяйства США.



Другие сопутствующие инструменты и крепежные детали

• Таблица размеров шестигранного ключа/ключа
• Эволюция производства болтов
• Общая терминология резьбы
• Типы заклепок
• Типы болтов
• Удаление ржавчины с гаек и болтов
Болты с головкой
• и шпильки с головкой
• Операция с заклепочным пистолетом
• Как работает болт

Направляющие для сопутствующих инструментов

• Лучшие пилы по бетону
• Лучший локатор автоматических выключателей
• Лучшие производители и поставщики бензопил в США
• Лучший мультитул
• Лучший тактический фонарь
• Лучшие толкающие метлы
• Лучший перезаряжаемый фонарик 2021 года
• Лучшая сетевая дрель
• Лучшая аккумуляторная дрель
• Лучший набор торцевых ключей
• Лучший универсальный нож
• Лучшие анкеры для гипсокартона в
• Лучшая сумка для инструментов для плотников
• Лучшая расширяющаяся пена
• Лучший сварочный аппарат для начинающих
• Лучшая головоломка
• Лучший органайзер для инструментов
• Лучшая кисть для отделки салона
• Самая мощная аккумуляторная дрель

Больше из оборудования

Таблица размеров ногтей

Следующее руководство и таблица размеров ногтей помогут вам выбрать правильный размер ногтей. для вашего каркасного проекта. Первое, что следует отметить, это буква «д» на размере ногтя обозначает «копейку». например 16д означает гвоздь за 16 копеек.

Руководство по измерению гвоздей: от 2d до 16d

Гвоздь 2d имеет длину 1 дюйм, а гвоздь 3d — 1,25 дюйма. 4д гвозди измеряют 1,5 дюйма, а гвозди 5d измеряют 1,75. 6d гвоздь имеет длину 2 дюйма, а гвоздь 8d имеет длину 2,5 дюйма. 12d гвозди 3,25 дюйма в длину и 16d гвозди (16 пенни) имеют длину 3,5 дюйма. Таблица размеров ногтей ниже показывает, как они сочетаются друг с другом.

Гвозди для обрамления

8 и 16d грузила с покрытием обеспечивают 95% ваших потребностей в обрамлении. Большинство производителей предпочитают использовать 16d гвозди для обрамления 2х пиломатериалов, в том числе стены. Если вы зайдете в Home Depot, вы можете увидеть коробки с гвозди с маркировкой «16d обычный», «16d грузило» или «16d короткий». Вот разница:

16d обычный = 3-1/2″ x 0,162″ диаметр
16d грузило = 3-1/4″ x 0,148″ диаметр
16d короткий = 3=1/4″ x 0,131″ диаметр

Шорты не рекомендуются для большинства работ по обрамлению. они имеют менее 70% емкости двух других гвоздей 16d. Вы должны обратиться к своим планам дома, которые обычно указывают тип гвоздей для использования.

Грузила и Commons близки по физическим размерам, однако грузила имеют вафельный рисунок на верхней части головки, который помогает забивать гвозди, обеспечивая нескользящую поверхность для поверхности молотка, и имеют несколько стилей покрытия. Грузила доступны с виниловым, эпоксидным и цементным покрытием. Они также доступны с гальваническим покрытием для мест, которые могут быть подвергается воздействию воды. Эти покрытия улучшают удерживающую способность ногти значительно. Они также заставляют вас много ругаться, когда тянут доски друг от друга при использовании этих гвоздей.

Коммоны обычно не имеют вафли или покрытия. Их нельзя использовать в местах с повышенной влажностью или на открытых участках, так как они ржавеют. Коробчатые гвозди имеют ту же длину, что и их грузила и обычные сестры, но имеют более тонкие стержни. Коробчатые гвозди — пережиток того времени, когда ящики изготавливались из дерева, а материалы были тоньше (например, ящики для фруктов), а более тонкий стержень сводил к минимуму расщепление планок при забивании гвоздей. Еще один тип гвоздя, о котором стоит упомянуть, — это гвоздь с двойной головкой. Дуплексный гвоздь имеет две головки, чтобы облегчить его удаление, поскольку он используется для временных применений. Прежде всего бетонные формы и временные леса. Также известные как гвозди для строительных лесов, со времен, когда строительные леса делались из дерева, до изобретения стальных трубчатых строительных лесов. Теперь, когда вы, вероятно, слишком много знаете о ногтях…

Общие графики забивания гвоздей для полов, наружных стен и крыш

В первую очередь производители фанеры рекомендуют расстояние 4×8 листов фанеры на 1/8″ для учета расширения и предотвратить «сморщивание» фанеры. Это обычное дело на крышах где эффект «сморщивания» создает заметные горбы и неровности на крыша. Простой способ создать зазоры 1/8 дюйма — использовать пара гвоздей 16d для проставок. Еще один совет, никогда не зенковать гвозди в OSB или фанерном листе, когда вы его устанавливаете.

Пол: Полы обычно покрыты OSB T&G толщиной 3/4 дюйма. защитное покрытие. Рекомендуемый график забивания гвоздей с кольцевым стержнем 8d, 6 дюймов по периметру здания и по краям, где листы соприкасаются. 12 дюймов посреди листов.

Стена: Наружные стены обычно обшиты 1/2-дюймовым внешним покрытием. марки ОСБ. График прибивания обшитых стен часто требует 8d гвозди на 4-6-12. Это означает, что гвозди располагаются на расстоянии 4 дюймов вокруг по периметру стен, 6 дюймов в стыках между листами и 12 в. в поле. Уточните в своем строительном отделе необходимые графики гвоздей в вашем районе.

Крыша. Крыши обычно имеют наружную обшивку толщиной 5/8 дюйма. ОСБ. Прибейте листы гвоздями 8d на расстоянии 6 дюймов по центру. по краям и 12 дюймов o.c. в поле. Прежде чем начать второй ряд обшивки поместите Н-образные зажимы по центру между поясами стропил на Первая строка.
