Раздаточная коробка – назначение, устройство, режимы работы

Раздаточная коробка является неотъемлемым атрибутом автомобиля, оборудованного системой полного привода. Раздаточная коробка распределяет крутящий момент по осям автомобиля, а также увеличивает крутящий момент при движении по плохим дорогам и бездорожью.

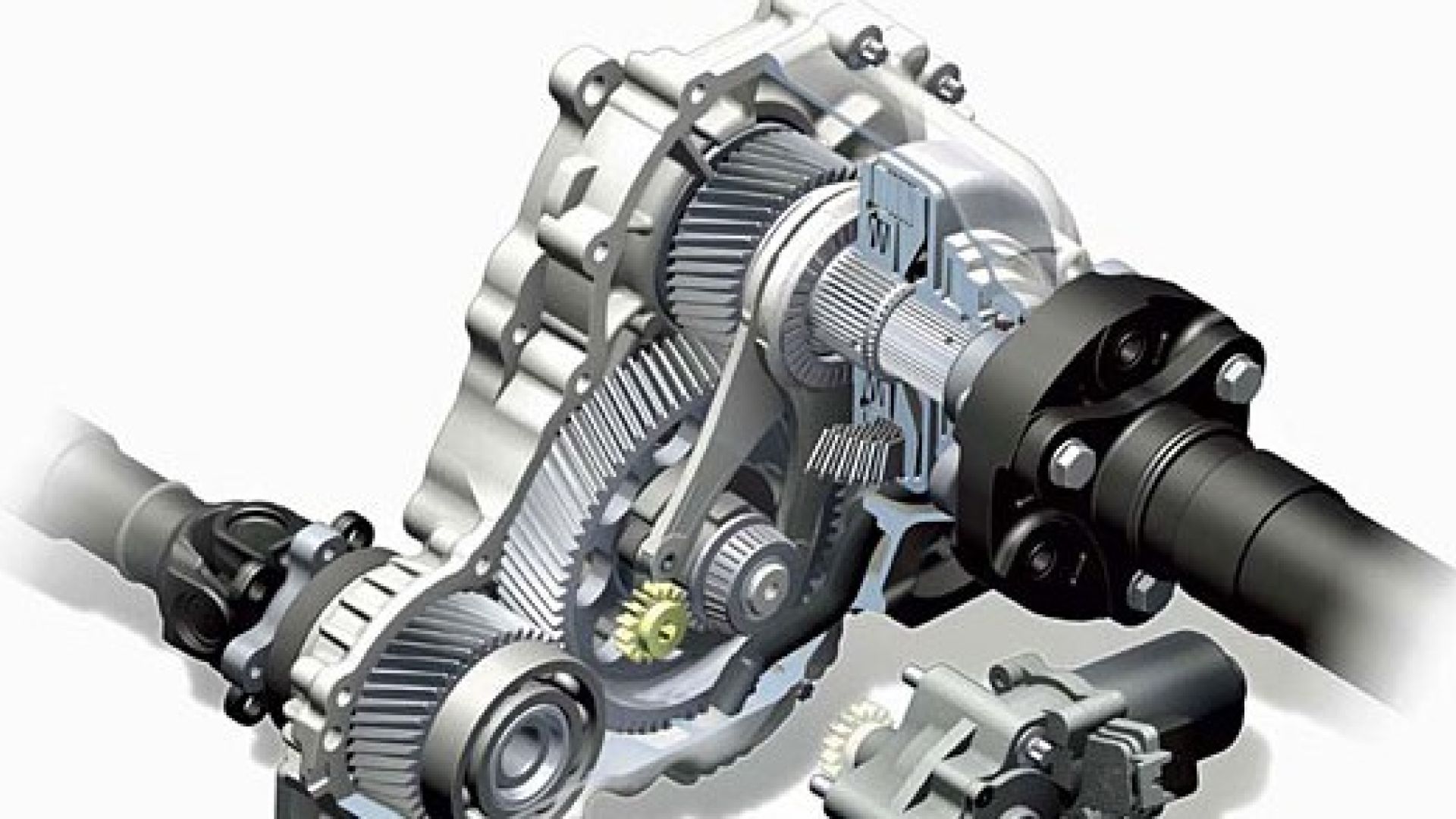

Конструкция раздаточной коробки различается в зависимости от вида системы полного привода. Вместе с тем, можно выделить общие конструктивные элементы раздаточной коробки: ведущий вал, межосевой дифференциал с механизмом блокировки, цепная (зубчатая) и понижающая передачи, а также валы привода передней и задней оси.

Ведущий вал передает крутящий момент от коробки передач к раздаточной коробке.

Межосевой дифференциал предназначен для распределения крутящего момента между осями и позволяет им вращаться с разными угловыми скоростями. Межосевой дифференциал может быть симметричным и несимметричным. Симметричный дифференциал распределяет крутящий момент между осями поровну, несимметричный – в определенном соотношении.

В раздаточных коробках, используемых в системах полного привода подключаемого автоматически и полного привода подключаемого вручную межосевой дифференциал, как правило, не применяется.

Для полной реализации полноприводных возможностей предусматривается блокировка межосевого дифференциала. Под блокировкой межосевого дифференциала понимается полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней осей между собой. Блокировка может осуществляться автоматически или вручную.

Современными механизмами автоматической блокировки межосевого дифференциала являются вискомуфта, самоблокирующийся дифференциал Torsen, многодисковая фрикционная муфта.

Вязкостная муфта (вискомуфта) является наиболее простым и недорогим устройством автоматической блокировки дифференциала. Работа муфты основана на возникновении блокирующего момента при разности угловых скоростей осей. Конструктивно муфта состоит из набора перфорированных дисков, половина из которых соединена со ступицей, другая – с корпусом муфты.

Диски помещены в силиконовую жидкость. При проскальзывании одной из осей увеличивается частота вращения определенных дисков, силиконовая жидкость становиться более вязкой (густеет) и муфта блокируется – образуется связь ступицы с корпусом муфты. К недостаткам вискомуфты можно отнести срабатывание с запаздыванием, неполная блокировка межосевого дифференциала, перегрев при длительном использовании, несовместимость с системой ABS.

Самоблокирующийся дифференциал Torsen представляет собой конструкцию, состоящую из червячных шестерен: ведущих (сателлиты) и ведомых (солнечные шестерни приводов осей). Блокировка в дифференциале происходит за счет сил трения в червячной передаче. При движении по твердому покрытию устройство работает как обычный межосевой дифференциал и распределяет крутящий момент по осям в равных отношениях. При проскальзывании одной из осей крутящий момент перебрасывается на ось с лучшими сцепными свойствами, при этом соотношение крутящих моментов может достигать 20:80.

Ввиду ограничений по прочности конструкции дифференциал Torsen не применяется на внедорожных автомобилях.

Многодисковая фрикционная муфта представляет собой набор фрикционных дисков с контролируемой степенью сжатия (блокировки). Муфта обеспечивает распределение крутящего момента между осями в зависимости от дорожных условий. В нормальных условиях крутящий момент распределяется по осям в равных отношениях. При проскальзывании одной из осей фрикционные диски сжимаются, чем достигается частичная или полная блокировка межосевого дифференциала. Крутящий момент перераспределяется на ось, имеющую лучшее сцепление с дорогой. Для выполнения своих функций муфта может иметь электрический (электродвигатель) или гидравлический (гидроцилиндр) привод и электронную систему управления.

Ручная (принудительная) блокировка дифференциала производится водителем с помощью механического, пневматического, электрического или гидравлического привода. На некоторых конструкциях предусмотрены функции как автоматической, так и ручной блокировки межосевого дифференциала.

Вал привода задней оси выполнен, как правило, соосно с ведущим валом. Цепная передача обеспечивает передачу крутящего момента на переднюю ось. Она включает ведущее и ведомое зубчатые колеса и приводную цепь. Вместо цепной передачи в раздаточной коробке может использоваться цилиндрическая зубчатая передача. Раздаточная коробка в системе автоматически подключаемого полного привода представляет собой, как правило, конический редуктор.

Понижающая передача служит для увеличения крутящего момента при движении по плохим дорогам и бездорожью. Она присутствует в отдельных конструкциях раздаточных коробок внедорожных автомобилей. На современных автомобилях понижающая передача выполнена в виде планетарного редуктора.

В раздаточной коробке, устанавливаемой на автомобили с системой полного привода подключаемого вручную, предусмотрена возможность подключения переднего моста (в данном контексте мост и ось синонимы) в раздаточной коробке. Отдельные конструкции раздаточных коробок системы постоянного полного привода имеют функцию отключения передней оси.

Режимы работы раздаточной коробки определяются ее конструкцией. В совокупности раздаточная коробка может иметь следующие режимы работы:

1. включен задний мост;
2. включены оба моста;
3. включены оба моста при блокировке межосевого дифференциала;
4. включены оба моста на понижающей передаче при блокировке дифференциала;
5. включены оба моста при автоматической блокировке дифференциала.

Переключение режимов осуществляется с помощью рычага управления, копок на панели приборов или поворотного переключателя.





Электропривод переключения раздаточной коробки Нива и Шевроле Нива

Электропривод переключения раздаточной коробки (ЭПРК-10) предназначен для дистанционного (без рычагов) переключения режимов работы раздаточных коробок (РК) полноприводных автомобилей семейства «Нива» ВАЗ 21213-31, «Chevrolet-Нива» ВАЗ 2123 и их модификаций, а также автомобилей других моделей, в трансмиссии которых используется раздаточная коробка ВАЗ 21213180002000, ВАЗ 2121480002000.

ЭПРК-10 состоит из двух механизмов, каждый с индивидуальным приводом от электромотора. Механизмы устанавливаются и закрепляются на штатные места корпуса раздаточной коробки вместо диагностической крышки и крышки крепления датчика сигнализации включения блокировки. Для монтажа механизмов не требуется внесения значительных изменений в конструкцию стандартных деталей и узлов раздаточной коробки. Переключение режимов раздаточной коробки осуществляется поворотным переключателем, расположенным на панели приборов. Управление переключением осуществляет контроллер.

Паспорт с инструкцией по эксплуатации и установки ЭПРК-10

УСТРОЙСТВО
ЭПРК состоит из двух механизмов, каждый с индивидуальным приводом от электромотора. Механизмы устанавливаются и закрепляются на штатные места корпуса раздаточной коробки вместо диагностической крышки и крышки крепления датчика сигнализации включения блокировки.

Для монтажа механизмов не требуется внесения значительных изменений в конструкцию стандартных деталей и узлов раздаточной коробки. Переключение режимов раздаточной коробки осуществляется кнопочными выключателями, которые устанавливаются на панель приборов. Управление переключением осуществляет контроллер.

КОМПЛЕКТНОСТЬ
— Механизм включения блокировки дифференциала …………………………… 1
— Механизм переключения пониженной передачи ………………………………. 1
— Жгут электрических проводов силовой ………………………………………….. 1
— Жгут управления ……………………………………………………………………… 1
— Контроллер управления …………………………………………………………….. 1
— Вилка с осью пониженной передачи в сб. ………………………………………. 1
— Ось блокировки в сб. …………………………………………………………………. 1
— Шайба промежуточная 14х20х2,5 …………………………………………………. 1
— Шайба промежуточная 14х20х3,5 . ………………………………………………… 1
— Панель управления с кнопочными выключателями в сб……………………… 1
— Саморезы крепления панели управления ……………………………………….. 4
— Заглушка тоннеля пола ………………………………………………………………. 1
— Саморезы крепления заглушки тоннеля пола …………………………………… 3
— Заглушка облицовки тоннеля пола ………………………………………………… 1
— Паспорт …………………………………………………………………………………… 1

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение питания, В  — 12

Потребляемый ток, А не более — 5

Пусковой ток, А не более — 15

Масса полная, кг —  2,7

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Гарантийный срок эксплуатации ЭПРК-10 составляет 12 месяцев.

2. При механических повреждениях, нарушениях правил эксплуатации и монтажа, изготовитель за работоспособность ЭПРК-10 ответственности не несёт и претензий не принимает.

Объем, куб.м.	0.001
Размер Д х Ш х В, см	20х30х12
Вес шт/комплекта, кг	2.7

Зачем генератору нужен автоматический переключатель

Продажи портативных генераторов, как правило, резко увеличиваются во время сильных штормов, от непосредственно до них до нескольких недель после них. Но чтобы быстро запустить и запустить портативный генератор, часто нужно обойти рекомендуемую процедуру установки и обойтись удлинителями.

Идеальное время для покупки генератора? Прежде чем он вам действительно понадобится. У вас будет время ознакомиться с генератором, запастись бензином и, самое главное, нанять электрика для установки переключателя резерва — небольшого устройства, позволяющего запитать целые цепи в доме от портативного генератора — без хлопот и потенциальных опасностей использования удлинителей.

«Запуск генератора без автоматического переключателя не только менее безопасен, но и ограничивает количество устройств, которые может питать ваш генератор», — говорит Дэйв Тредза, который проводит испытания генераторов в Consumer Reports. «Перекидной переключатель позволит вам запитать все, что находится на панели автоматического выключателя, включая проводные устройства, такие как водонагреватель или скважинный насос».

Портативные генераторы мощностью 5000 Вт и выше могут подключаться к панели автоматического выключателя вашего дома с помощью переключателя — небольшой платы, которая немного похожа на саму панель автоматического выключателя. (Преимущество домашних резервных генераторов? У них есть встроенный переключатель, который автоматически включается при отключении питания.)

Думайте о переключателе как о миниатюрной панели автоматического выключателя, которая получает электричество от вашего генератора, а не от энергетической компании. Когда в вашем районе нет электричества, вы подключаете свой портативный генератор к наружной розетке, которая через дом подключена к переключателю внутри дома.

Сам переключатель устанавливается электриком, обычно рядом с панелью главного автоматического выключателя. Электрик может помочь вам выяснить, какие цепи вы хотите запитать в случае отключения электроэнергии. Необходимое оборудование для отопления и охлаждения, водонагреватели и скважинные насосы.

Если этот выключатель не установлен, вам нужно будет проложить удлинители для наружного применения от вашего генератора в дом. И да, несколько шнуров: поскольку они могут быть перегружены, вам понадобится специальный шнур для всего, что потребляет много энергии, например, для обогревателя или оконного кондиционера. Имейте в виду также, что без безынерционного переключателя вы можете питать только электронику, имеющую стандартную вилку. Вы не сможете подключить что-либо, что жестко подключено к вашей плате, например, печь или компрессор кондиционера, и вам также не повезет, если у вас есть электрическая плита или сушилка, потому что в обоих случаях используется большой, 220-вольтовый , четырехштырьковые вилки. Перекидной переключатель позволяет вам включить любой из них и не использовать удлинители.

Запланируйте стоимость коммутатора от 500 до 1500 долларов, включая установку, которая обычно занимает менее дня.

И планируйте заранее — даже если у вас уже есть генератор, может быть трудно найти специалистов по обслуживанию, когда прогнозируется сильный шторм.

Комплект блокировки является менее дорогой альтернативой. Идея аналогична: когда отключается электричество, вы подключаете генератор к той же наружной розетке. Но вместо того, чтобы подключаться к переключателю, наружная розетка подключается непосредственно к вашей существующей панели.

Само устройство блокировки представляет собой металлический кронштейн, установленный на вашей панели. На месте блокировка закрывает главный выключатель сервисной панели, поэтому вы не можете включить его во время работы генератора. Как только электроэнергия восстановится, вы вернете блокировку в обычное положение. Таким образом, сила течет только в одном направлении.

Электрик может сказать вам, соответствует ли блокировка местным строительным нормам и будет ли она работать с вашей электрической системой.

Вам придется заплатить от 50 до 150 долларов за комплект плюс от 400 до 800 долларов за работу, что намного меньше, чем вы заплатили бы за переключатель.

Технически, вы можете подключить генератор к щиту без блокировки, но это опасно и во многих случаях незаконно. CR никогда не рекомендует этот подход по двум причинам.

Во-первых, если вы питаете свой дом от генератора, а электричество возвращается с улицы, вы можете перегрузить проводку в вашем доме и поджарить электронику. Во-вторых, если вы подключаете генератор к своей панели без устройства блокировки, вы можете подавать электричество обратно в линии электропередач, пока на них работают бригады коммунальных служб, что может привести к поражению электрическим током этих основных рабочих.

Чтобы снизить риск отравления угарным газом, некоторые новые генераторы оснащены встроенным датчиком, который запускает автоматическое отключение, если CO достигает опасного уровня в замкнутом пространстве; у некоторых также есть двигатели, которые в первую очередь выделяют меньше CO. Данные испытаний CR показывают, что эти функции безопасности могут спасти жизни.

Consumer Reports рекомендует портативные генераторы только в том случае, если они проходят наш тест технологии безопасности CO.

Но наши результаты также выявили потенциально опасные для жизни пробелы, которые не может устранить автоматическое отключение, что еще раз подтверждает, почему для потребителей крайне важно следовать правилам безопасности. Никогда не используйте генератор в помещении. Расположите переносной генератор на расстоянии не менее 20 футов от вашего дома так, чтобы выхлоп был направлен в сторону от вашего дома, а также от любых окон, дверей, кондиционеров и других конструкций.

Как безопасно запустить генератор

Как подготовить свой дом перед бурей.

---

Пол Хоуп

Пол Хоуп — старший создатель мультимедийного контента в Consumer Reports и обученный повар. Он охватывает плиты, варочные панели и настенные печи, а также грили, дрели, уличные электроинструменты, настилы и морилки для дерева. До прихода в CR в 2016 году он тестировал кухонные принадлежности в Good Housekeeping и освещал инструменты и ремонт для журнала This Old House. Как правило, вы найдете его в своем старом фиксаже, поглощенным проектом «сделай сам» или пробующим новый рецепт.

Полное руководство — продукты WEN

Автоматический переключатель — один из наиболее важных компонентов любого домашнего резервного генератора. Это позволяет вам безопасно подключить генератор к электрической системе вашего дома, чтобы вы могли легко преодолевать перебои в подаче электроэнергии с минимальным стрессом. В этой статье мы объясним различные типы автоматических переключателей, обсудим, как выбрать автоматический переключатель, и рассмотрим установку и использование автоматического переключателя с вашим генератором.

Начнем с того, что автоматический переключатель — это стационарное устройство, позволяющее безопасно подключить генератор к домашней электросети. Он изолирует ваш генератор от электросети, так что ваш дом получает питание только от одного источника в каждый момент времени — либо от генератора, либо от сети.

ВНИМАНИЕ! Никогда не подключайте генератор напрямую к электрической системе вашего дома без использования переключателя или комплекта блокировки, как того требуют местные электротехнические правила. Такое прямое подключение вашего генератора известно как «обратная подача». Это опасная практика, которая может привести к возгоранию электросети, а также к серьезным ударам током или поражению электрическим током любого линейного инженера, работающего над восстановлением подачи электроэнергии в сеть. Всегда используйте автоматический переключатель, который был установлен лицензированным профессиональным электриком в соответствии со всеми местными электротехническими нормами и Национальными электротехническими нормами.

На этой схеме показано, как используется безобрывный переключатель. Он подключается к электрической панели вашего дома и используется для изоляции и ручного переключения питания вашего дома между генератором и электросетью.

Автоматические переключатели резерва обычно бывают двух видов: автоматические переключатели и ручные переключатели .

Автоматические переключатели резерва

Автоматические переключатели резерва (сокращенно ATS) чаще всего используются с резервными генераторами всего дома. Эти большие генераторы постоянно устанавливаются рядом с домом, обычно на бетонной площадке, и обычно автоматически включаются при отключении электроэнергии. Их мощность часто составляет от 5 000 до 20 000 Вт (5–20 кВт). Когда питание восстанавливается, АВР переключает питание от генератора обратно в сеть. Обычно АВР используется для обеспечения питания каждой цепи в доме. Если в вашем районе очень часто случаются перебои с подачей электроэнергии, рекомендуется подумать об инвестировании в АВР и резервный генератор.

Ручные переключатели

Ручные переключатели дешевле своих автоматических собратьев и лучше подходят для использования с портативными генераторами. Как правило, для подключения к безобрывному переключателю следует выбирать генератор мощностью не менее 3 600 Вт.

При отключении электроэнергии запускается генератор, затем подключается к безобрывному переключателю. Затем вы можете вручную переключить питание дома — или, точнее, определенные цепи, подключенные к переключателю, — с питания от сети на питание от генератора. Как только питание будет восстановлено, вы должны выключить и отсоединить генератор, а затем вручную снова включить питание в сеть.

В оставшейся части этой статьи мы сосредоточимся на ручных переключателях.

1. Решите, что вы хотите включить.

Первым шагом при выборе безынерционного переключателя является понимание ваших потребностей в энергии. Выясните, какие приборы или устройства вы хотите включить в случае отключения электроэнергии. Например, было бы неплохо иметь возможность питания холодильника или морозильной камеры (если это необходимо для медикаментов или продуктов питания), некоторых источников света и вентиляторов, печи и/или кондиционера и, возможно, телевизора или компьютера.

2. Рассчитайте необходимое напряжение и мощность.

Когда у вас будет полный список устройств, которые вы хотите запустить в случае сбоя, запишите напряжение каждого устройства. Большинство бытовых устройств, которые подключаются к настенным розеткам, работают от стандартной сети переменного тока напряжением 120 вольт. Некоторые более крупные электроприборы, такие как стиральные машины, сушилки и духовки, могут работать от сети переменного тока с напряжением 240 вольт. Оборудование HVAC (например, кондиционеры и печи) часто жестко подключено к электрической системе; «зашитый» означает, что он не подключается к настенной розетке.

Определите количество энергии (в ваттах), которое требуется каждому устройству. Обычно это напечатано на наклейке с паспортной табличкой устройства. Если это не так, вы можете получить разумную оценку, умножив номинальное напряжение устройства на его силу тока. Например, для устройства, рассчитанного на 120 вольт и 5 ампер, обычно требуется приблизительно 600 ватт (120 x 5).

Некоторым устройствам, особенно с бортовыми двигателями или компрессорами, для запуска требуются дополнительные импульсы мощности. Сюда входят холодильники, воздушные компрессоры, электроинструменты и другие. Обязательно учитывайте это в своих расчетах.

Расчетная таблица мощности для обычных бытовых устройств. Вся электроника и приборы устроены по-разному, поэтому всегда проверяйте мощность, указанную на ваших электрических устройствах, прежде чем полагаться на эту таблицу.

После того, как вы узнаете все требования к напряжению и мощности ваших устройств, убедитесь, что вы выбрали переключатель, способный работать со всеми требуемыми напряжениями, а также, по крайней мере, с общей требуемой мощностью. Например, если всем вашим устройствам вместе требуется 5000 Вт, а у вас есть устройства на 120 и 240 В, убедитесь, что вы выбрали безобрывный переключатель, который можно использовать как с устройствами на 120, так и с 240 В, и который рассчитан не менее чем на 5000 Вт.

ПРИМЕЧАНИЕ . Некоторые переключатели рассчитаны в амперах, а не в ваттах, поэтому дважды проверьте перед покупкой. Если у вас есть как 120-вольтовые, так и 240-вольтовые устройства для питания, лучше перестраховаться; например, устройство на 240 вольт, потребляющее 5 ампер, потребляет такое же количество электроэнергии, как устройство на 120 вольт, потребляющее 10 ампер. В этом случае вы должны использовать цифру 10 ампер в своем расчете того, сколько силы тока вам нужно.

Также убедитесь, что ваш генератор способен обеспечить по крайней мере необходимую вам мощность, если не больше. Для получения дополнительной информации вы можете прочитать нашу полезную статью о выборе генератора.

3. Знайте, какие функции искать.

Ниже приведены некоторые функции, на которые следует обращать внимание при покупке безобрывного переключателя. Это не обязательно полный список — могут быть и другие важные для вас функции.

• Бортовые измерители мощности. Эти счетчики сообщат вам в режиме реального времени, сколько энергии потребляется. Это важно для балансировки нагрузки , концепции, которую мы обсудим позже.
• Стяжки. Соединительные стержни используются для преобразования двух однополюсных выключателей (обычно используемых в цепях 120 В) в один двухполюсный выключатель (обычно используемых в цепях 240 В). Если вы не планируете подавать питание на что-либо, подключенное к сети с напряжением 240 В, эта функция, вероятно, вам не понадобится.
• Влагозащищенная или атмосферостойкая впускная коробка . Убедитесь, что входная коробка (подробнее об этом позже), используемая с вашим безобрывным переключателем, способна выдерживать суровые условия эксплуатации на открытом воздухе. Убедитесь, что его корпус имеет рейтинг NEMA 3R (атмосферостойкий), 4 (атмосферостойкий) или 4X (атмосферостойкий и коррозионностойкий). Большинство из них имеют рейтинг 3R. Если вы живете в прибрежной зоне с большим количеством соленого воздуха или соляных брызг, вы можете рассмотреть вариант с рейтингом 4X.
• Сертификация UL 1008 . Ищите автоматический переключатель, сертифицированный по стандарту UL 1008 по электробезопасности.
• Длинный удлинитель для соединения генератора и впускной коробки . В идеале это будет не менее 20 футов. Генераторы следует использовать только на открытом воздухе, на расстоянии не менее 20 футов от дома, а также вдали от дверей и окон, чтобы снизить вероятность попадания угарного газа (CO) в дом. Убедитесь, что в удлинителе используется правильный тип вилки и розетки (обычно это 30-амперный NEMA L14-30), который подходит к розетке вашего генератора и входной коробке. Также убедитесь, что шнур имеет подходящее сечение, чтобы выдерживать нагрузки, которые от него потребуются.

Розетка NEMA L14-30R на панели управления двухтопливного инверторного генератора WEN DF875iX с открытым корпусом и дистанционным запуском.

Установка

Типичная установка ручного переключателя включает 5 компонентов: генератор, удлинительный (соединительный) шнур, вводную коробку, переключатель и электрический щит вашего дома.

Схема, показывающая типичное подключение генератора к электрощиту дома с помощью ручного переключателя.

Генератор (который всегда должен располагаться на расстоянии не менее 20 футов от дома, а также от дверей, окон и вентиляционных отверстий) подключается через удлинитель к входной коробке , которая стационарно установлен снаружи дома, предпочтительно рядом с переключателем и электрической панелью . Вводная коробка жестко подключена через стену внутри помещения к безобрывному переключателю. Сам выключатель   обычно монтируется на стене рядом с электрощитом и жестко подключается к определенным цепям в щите.

ПРИМЕЧАНИЕ : Для некоторых автоматических переключателей не требуется входная коробка. Эти переключатели имеют корпуса NEMA 3R, 4 или 4X и устанавливаются на наружной стене как можно ближе к электрическому щиту.

Автоматический переключатель всегда должен устанавливаться лицензированным профессиональным электриком в соответствии с инструкциями производителя и всеми местными электротехническими нормами, а также Национальными электротехническими нормами и правилами. Электрик справится с большинством следующих задач, но о них тоже полезно знать:

• Балансировка нагрузки. Имейте под рукой расчет мощности вашего устройства, чтобы помочь электрику. Обычно цепи безобрывных переключателей разделены на два блока. Например, коммутатор с 8 контактами может разделить свои цепи следующим образом: 1-2-3-4 и 5-6-7-8 или 1-3-5-7 и 2-4-6-8. Попытайтесь назначить примерно одинаковые требования к мощности для каждого блока, чтобы вы не подвергали большую электрическую нагрузку одному блоку и малой — другому.
• Соединение нейтрального заземления . Согласно Национальному электротехническому кодексу, в системе должна быть одна и только одна точка, в которой соединяются нейтральный и заземляющий провода. Эта точка часто находится в главном электрощите. Если нейтраль на вашем генераторе плавающая (может быть помечена как «плавающая нейтраль» или «плавающая нейтраль»), вам, возможно, ничего не нужно делать. Если нейтраль на вашем генераторе связана (может быть помечена как «связанная нейтраль» или «связанная нейтраль»), вам может потребоваться, чтобы электрик отсоединил соединение нейтрали и земли на вашем генераторе. Поговорите со своим электриком и обратитесь к руководству по эксплуатации вашего генератора и/или электрической схеме для получения более подробной информации.
• Надлежащее заземление. В руководстве по эксплуатации вашего портативного генератора может быть указано или рекомендовано соединить наконечник заземления генератора с заземляющим стержнем, вбитым в землю. В соответствии с OSHA и статьей 250 Национального электротехнического кодекса это всегда должно выполняться, когда генератор подает электроэнергию в здание путем подключения через автоматический переключатель. Обратитесь к руководству пользователя вашего генератора, чтобы получить инструкции по заземлению вашего генератора на землю, а также рекомендации по заземляющему стержню и заземляющему проводу.

Использование

Для удобства снова приведем схему, показывающую типичную настройку генератора и безобрывного переключателя.

Включите безобрывный переключатель, как указано в руководстве пользователя. Как правило, это выглядит следующим образом:

1. Отключение питания. (Очевидно, иначе вы бы не использовали переключатель передачи!)
2. Вы подходите к своему переключателю и убеждаетесь, что все переключатели находятся в положении LINE (или в любом другом положении, указывающем на подключение к сети).
3. Вы вытаскиваете свой генератор из хранилища, настраиваете его и подключаете генератор через шнур к вводной коробке (или сам выключатель, если он установлен на улице).
4. Вы запускаете генератор и даете ему прогреться в течение нескольких минут в соответствии с инструкциями в руководстве по эксплуатации вашего генератора.
