Распределительные коробки виды: Способы соединения проводов в распределительной коробке

Содержание

Виды распределительных коробок


Распределительные коробки – это специальные электромонтажные изделия, которые используются в прокладке электрических проводов и выполняют роль коммутатора. Данные устройства разводят кабель к нескольким точкам электричества, которыми являются различные электроприборы (светотехника, бытовая техника и др.). Правильный подход к использованию распределительных коробок значительно уменьшает финансовые вложения в монтаж электрической проводки.

Принцип классификации распределительных коробок

Распределительные коробки бывают нескольких типов, которые отличаются между собой способом монтажа.


Существуют следующие типы данных изделий: открытые и закрытые. Первый тип устанавливается на стенах и потолке так, что корпус коробки просто прикладывается и закрепляется. Применяется в открытой электрической проводке.

Второй тип монтируется вглубь стены или потолка в заранее подготовленное углубление, которое соответствует размеру коробки.

Материал изготовления распределительных коробок

Изготовление коробок происходит лишь из тех материалов, что способны создать надежную защиту от внешних механических воздействий на протяжении всей эксплуатации. Таким материалом является пластмасса или металл.  В роли металла выступает луженая сталь с антикоррозийным покрытием (краска или грунт) или же сплав из алюминия.

Распределительная коробка имеет плотно закручивающуюся крышку, которая оснащена прокладками для изоляции. Вводы изделия герметичны и отличаются высокой степенью защиты от пыли и газов. Прочный металлический корпус дает возможность обесточить электропроводку во время пожара, поскольку довольно долгое время обеспечивает хорошую защиту от огня.

Коробки из современного пластика также гарантируют достойную защиту. Например, такой материал, как литой фторопласт, а также полипропилен, устойчивы к влиянию активных химических веществ. Отличительной особенностью неметаллических распределительных коробок является возможность нахождения в среде высокой влажности в течение долгого времени. Металлические коробки не отличаются такими характеристиками, ведь подвержены коррозии. Относительно прочности пластик, безусловно, уступает металлу. Хотя, для бытового применения это не столь важная характеристика.


Конструктивные особенности распределительных коробок

Внутри конструкции находятся специальные элементы крепления для кабельно-проводниковой продукции: клеммные колодки, зажимы. При помощи последнего крепежа фиксируются толстые вводные кабели, а тонкие провода — клеммной колодкой с помощью винтов (фиксаторов).

В случае, когда клеммные колодки отсутствуют, провода соединяются в коробке при помощи «скрутки». То есть, конца проводов плотно скручиваются между собой и в обязательном порядке изолируются либо колпачками, либо лентой (изолентой). После этого, места скрутки подвергаются свариванию или обжиму. Клеммы, безусловно, отличаются большим удобством в использовании, поскольку с их помощью возможно соединение проводов различного сечения. Но существует и недостаток у клеммных соединений, который заключается в ослабевании болтов во времени, вследствие чего нарушаются контакты, происходит сильный нагрев и обгорание проводов.

Стоит отметить, что соединение проводов из разных металлов методом скрутки запрещено, поскольку наступает быстрое разрушение из-за протекающих электрических и химических процессов. Проще говоря, процесс окисления ускоряется и растет сопротивление, что приводит к нарушению в работе сети.

От электроэрозионного воздействия защищены колодки с клеммами из латуни, что говорит о возможности соединения проводов из алюминия и меди без последствий. Сегодня в строительстве редко применяются провода из алюминия, следовательно, колодки оснащены проводниками из меди.

Колодки изготавливаются из различных пластикатов или же из карбамида. Фиксация проводов осуществляется медными или латунными подпружиненными контактами с закругленными зажимами.  Вводы коробки для кабелей и проводов оснащены сальниками и уплотнителями-кольцами из резины, которые предотвращают попадание пыли и влаги в корпус.


Габариты распределительных коробок

Размеры данных изделий рассчитываются на основе числа вводов с учетом степени защиты и назначения. Распределительная коробка для квартиры наружного типа имеет диаметр в размере от 10 см, такие же размеры и по сторонам. Коробка для электрической проводки скрытого монтажа, по сути, не отличается от вышеописанного типа за исключением того, что монтажные отверстия находятся внутри конструкции.

Процесс монтажа распределительных коробок

Перед монтажом скрытой электропроводки в стенах подготавливаются специальные углубления для электроустановочных изделий.  Данное углубление должно соответствовать по размеру изделию. Делается оно с помощью перфоратора с использованием различных насадок. Фиксация коробки в отверстии осуществляется при помощи раствора из алебастра или же с использованием дюбелей.

Электромонтажная схема – это основа, по которой происходит подсоединение электрической проводки внутри коробки. Провода должны заводиться в коробку так, чтобы оставался запас равный 10-15 см. Изоляция с концов проводов должна быть снята, и только после этого провода вводятся в клемму. При отсутствии колодок провода соединяются скруткой и изолируются (изолента, колпачки из пластика). Нередко провода прокладываются через трубы (металлические или пластиковые), которые по диаметру подходят для отверстий в коробках.

Приобрести распределительные коробки вы можете в специализированных электротехнических магазинах.

Торговая сеть «Планета Электрика» имеет в своем ассортименте огромное количество различных электроустановочных изделий, изделий для монтажа электропроводки и иных монтажных материалов, в число которых входят распределительные коробки.

В торгово-выставочных залах «Планета Электрика» Вы можете найти данные изделия таких известных надежных брендов, как ABB, EATON, IEKLegrand, Schneider Electric, TDM Electric, DKC и др.

Распределительные коробки: конструкция и виды

Распределительные коробки выполняют функцию “коммутатора”. В этом устройстве провода от одного кабеля будут расходиться по “электрическим точкам”. При использовании таких коробок можно сэкономить затраты на прокладку электропроводки.

Распределительные коробки для дома

В этой статье вы узнаете, как подключить распределительную коробку. Мы детально рассмотрели все особенности этого устройства.

Зачем нужны

Перед приобретением, вам сначала нужно разобраться зачем нужны распределительные коробки. Установочные коробки для розеток обеспечивают надежную безопасность. С их помощью вы легко сможете добраться до места соединения проводов.

Если кабель не поврежден, тогда проблема может таиться в его спайке. Поэтому при неисправности вы можете просто открыть коробку для розеток и проверить надежность всех соединений. Во многих случаях именно отсутствие соединения становится причиной неисправности провода.

Распределительная коробка для взрывоопасных помещений

Нормы пожарной безопасности также обязывают использовать распределительные коробки. Все понимают ее важность, но многие не желают ее использовать в своем доме. Вот основные причины, почему пользователи отказываются от использования коробок для розетки:

  • она портит интерьер помещения;
  • установка занимает много времени;
  • после установки она возвышается над плоскостью стены.

Это основные проблемы многих владельцев домов. Они не задумываются над своей безопасностью. Многие даже не знают, что при помощи шпаклевки ее можно аккуратно вывести на уровень стены, и она не будет мешать. Но если произойдет возгорание соединения проводов, а у вас нет распределительной коробки, тогда это будет большой проблемой. Вам придется вскрывать проводку и искать соединения. Обычно конструкцию размещают под потолком в углах комнаты. Какая должна быть высота у розеток вы можете узнать здесь.

Классификация распределительных коробок

Виды распределительных коробок для электропроводки могут различаться в зависимости от типа монтажа:

  • открытые – монтируются на поверхности стен или потолка;
  • скрытые – устанавливаются в углубления, специально сделанные в стене.

Различные виды распределительных коробок

Важно знать! Главная задача электропроводки заключается в предоставлении электрику доступа к окончаниям проводов. Поэтому на каждой распределительной коробке есть крышка, которую можно снимать.

Материал изготовления

Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации. Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.

Распределительные коробки из металла

Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.

Соединение проводов

Соединение проводов в распределительной коробке может проходить следующими способами:

  • сварки;
  • спайки;
  • скрутки;
  • при помощи клемм.

Наиболее надежным способом считается сварка. Следующим по надежности можно считать пайку. Остальные два способа электрики используют только для подключения внутренних сетей. Если вы решили установить распределительную коробку ip55 на улице, тогда использовать скрутку и клеммы запрещено. Такие соединения со временем могут ослабнуть, а это приведет к нарушению подачи тока. Поэтому эти способы можно использовать только для временных подключений.

Соединение провода в распределительной коробки с помощью клемм

Конечно можно обойтись и без использования распределительных коробок. В этом случае все провода нужно вести от щитка к устройству. При использовании этого способа в распределительном щитке будет большое количество автоматов. Самостоятельно выполнять подобные работы не рекомендуется, так как вы можете запутаться. Если прокладка проводки осуществляется на взрывоопасных объектах, тогда нужно использовать взрывозащищенное коробки. Если вам будет интересно, тогда можете изучить, как поставить розетку в гипсокартон.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты, а также назначения. Минимальные размеры коробки для квартиры составляют от 10 см в диаметре. В корпусе может присутствовать от 2 до 4 отверстия для ввода. Они закрыты пластиковыми или резиновыми пробками. Скрытые распределительные коробки практически ничем не отличаются от открытых моделей.

Процесс монтажа

Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.

Купить эти устройства вы можете в специализированных магазинах электротехники. В инструкции вы сможете найти условия эксплуатации, степень защиты, а также номиналы напряжения. Клеммные колодки следует покупать отдельно.

Также можете прочесть: vse-elektrichestvo.ru/rozetki/kabel-dlya-rozetok.html.

Распределительные коробки | Нева контроль



С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.



Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).



Происхождение разнообразных названий



Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробки распаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты



Называемые по-разному распределительные коробки различаются по другим признакам:

1) Размер, форма;

2) Материал изготовления;

3) Предназначение;

4) Способ монтажа относительно скрытой или открытой проводки;

5) Материал стены, в которую монтируется скрытая коробка;

6) Степень электрической защиты по IP;

7) Количество подключаемых кабелей;

8) Наличие встроенных клемм, шин подключения;

9) Характер распределения: вводная, проходная, концевая.

10) Способ монтажа защитной крышки.



Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

1) от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;

2) степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;

3) от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;

4) тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты





Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка



Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

** Клеммники WAGO – это надежные соединители жил проводки. В их технологии винтовое соединение не применяется.



Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.



Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.



Распредкоробка скрытого типа



Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

Коронка на 60 мм



Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительные коробки больших диаметров: 70, 80, 100 мм.

Установка коробки распределительной

Виды рапределительных коробок

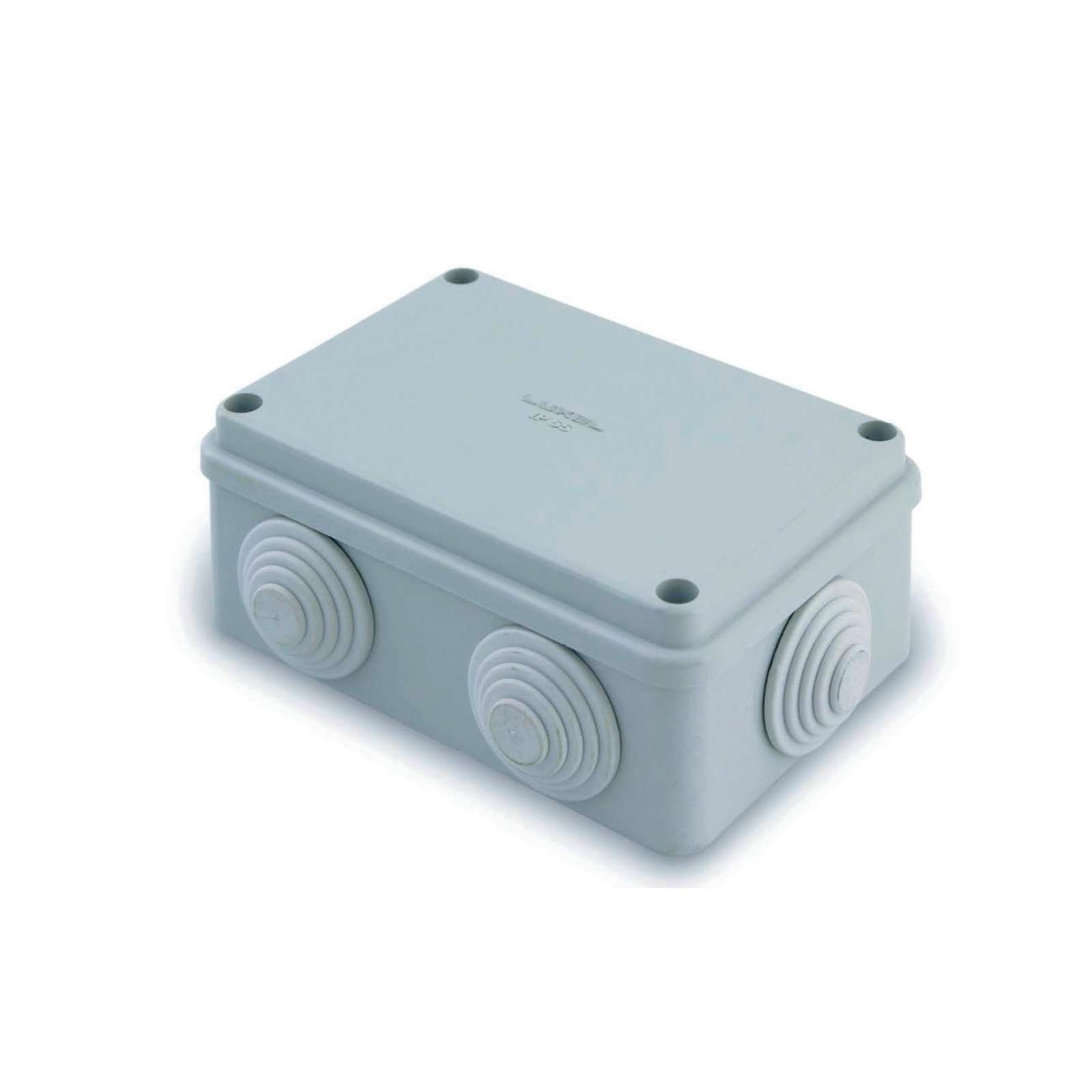

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.



Распредкоробка с клеммником



Различные виды распредкоробок в зависимости от предназначения:

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото УК2П



Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

Распредкоробка для гипсокартона со специальны прижимными лапками



При монтаже открытой проводки на полу используют напольные распредкоробки:

Если проводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

Распред коробка с люком



Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.



Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками





Водонепроницаемая распред коробка



Взрывозащищенная распределительная коробка





Огнестойкая распределительная коробка

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.



Мы разрабатываем каждый узел отдельно для того, что бы монтаж видеосистемы наблюдения был выполнен качественно. Позвоните нам (812) 903 — 04 — 75 !

Виды распределительных коробок для соединения электрической проводки

Коробка распределительная, ответвительная, распредкоробка или распаячная – это одно и то же наименование изделия, предназначенного для соединения проводников в соответствии с принципиальной электрической схемой объекта, их защиты от внешнего воздействия, повреждений. Они устанавливаются как снаружи здания, так и в помещениях объекта, который электрифицируется.

Внешний вид коробок распределительных

Виды изделий

Распределительные коробки для электропроводки принято классифицировать по следующим признакам:

  • материалу;
  • способу монтажа;
  • конструкции;
  • степени защиты.

Материалом для изготовления изделия является сталь, сплавы алюминия или пластик (полипропилен или фторопласт). Металлические коробки применяют в случае использования бронированного кабеля или уложенного в металлическую трубу, пластиковые – только с проводниками, имеющими изоляцию, выполненную из полимерного пластика. Он обязательно должен быть самозатухающим, иметь соответствующую прочность и работать в диапазоне температур от минус 25 0С до 60 0С без нарушения формы.

Металлическая коробка обязательно подлежит заземлению.

По способу монтажа изделия выпускаются для скрытой и открытой проводки. Это зависит от вида монтажа, который применяется на объекте. В некоторых случаях могут применяться оба случая. Установка устройств для скрытой проводки производится в отверстие в стене, а для открытой проводки – на поверхность стены или потолка, при этом применяется соединительный крепеж в виде дюбелей и саморезов. Соединение проводов по схеме выполняют после установки распределительной коробки и надежного ее закрепления. Соединяют их чаще всего с помощью пайки, а также с помощью специальных зажимов с обязательной изоляцией оголенных проводов, опрессовкой с последующей пайкой или сваркой. Заизолированные провода не должны контактировать друг с другом. Необходимо помнить, что вся сеть разбивается на группы – для питания выключателей, розеток, осветительных ламп, энергоемких устройств.

Подвод проводов к наружной распредкоробке

Распредкоробки выпускаются производителями с разной степенью защиты, что позволяет их устанавливать в помещениях с различной степенью влажности и загрязненности. Согласно стандарту МЭК 60529, степень защиты может быть IP20 (для монтажа внутри зданий с нормальными климатическими условиями), IP54 и IP55(для установки снаружи зданий и в помещениях запыленных, влажных, с парами летучих соединений).

Устройство

Являясь соединительным элементом электропроводки, коробка по форме может быть круглой, квадратной, прямоугольной, восьмиугольной.

Коробка состоит из 2 частей: корпуса и крышки.

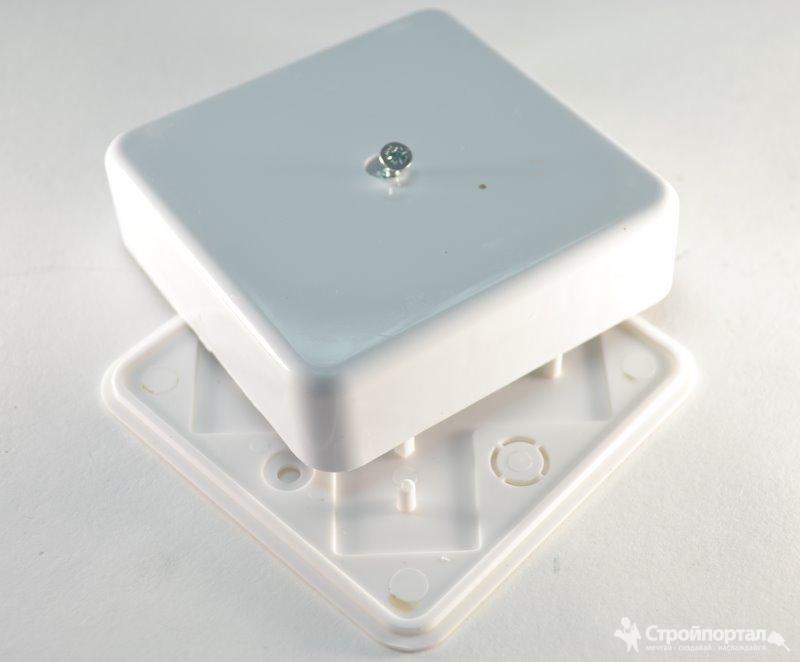

Устройство простейшей ответвительной коробки

В крышке, которая имеет не только защитную функцию, но и декоративную, имеются отверстия для ввода проводников. Для настенного монтажа изделия снабжаются крепежными винтами. Последнее ноу-хау – это трехзаходные винты, которые быстро вкручиваются, что значительно ускоряет монтаж. При установке в стены коробки оснащаются специальными монтажными лапками и уступами на корпусе, с помощью которых надежно крепятся в углубление и не проворачиваются там.

В пластмассовых корпусах отверстия для ввода проводников закрыты заглушками, которые легко удаляются вручную, при этом края отверстий остаются ровными. Кроме того, изделия могут комплектоваться уплотнительными сальниками, обеспечивая герметичность. Крышка обычно защелкивается и имеет специальные отверстия, для того чтобы можно было поддеть ее отверткой и снять без особых усилий.

Внутри корпус имеет крепления для проводников. Чаще всего это зажимы и клеммные колодки, что дает возможность вводной кабель закрепить в зажим, а отходящие провода с помощью завинчивающих винтов – в колодке. Но могут быть коробки без креплений, тогда соединение кабелей и проводов производится скруткой с последующей изоляцией. Также соединяться они могут сваркой или опрессовкой.

Пример разводки проводов в распределительной коробке

Размеры коробки зависят от назначения, количества вводов, класса защиты и подбираются в каждом конкретном случае индивидуально.

Преимущества

К основным преимуществам изделий относят:

  • простоту монтажа;
  • многофункциональность;
  • долговечность;
  • быстрый доступ к соединениям;
  • низкую цену.

Монтаж

Правила устройств электроустановок устанавливают требования по размещению коробок. Они должны устанавливаться на расстоянии от 100 до 300 мм от потолка, и к ним должен быть беспрепятственный доступ. Это требование диктуется тем, что должен быть обеспечен подход для проведения ремонтных работ и ревизии.

Месторасположение распределительных коробок на любом объекте должно быть известно. Важно еще и то, что она должна быть расположена так, чтобы не портить интерьер помещения, а при ее ипользовании не пришлось разрушать место ее установки. Устанавливая коробку за натяжными потолками, необходимо предусмотреть ревизионный люк в месте установки.

Инструмент

Для монтажа необходимо подготовить следующий инструмент, приборы контроля и материалы:

  • карандаш;
  • линейку;
  • набор отверток;
  • ножницы;
  • дрель или шуруповерт;
  • коронка для выполнения отверстий;
  • отвертку индикаторную или тестер;
  • крепежные изделия;
  • изоляционную ленту;
  • гипс или раствор;
  • кельму.

Открытый способ

Открытый способ монтажа распределительной коробки осуществляется в следующем порядке:

  • отключается подача электроэнергии на объект;
  • размечается место установки изделия;
  • снимается крышка с изделия, и корпус закрепляется указанным производителем способом;
  • срезается изоляция проводов на необходимую длину и заводится в корпус;
  • соединяются проводники выбранным способом, соблюдая цветовую маркировку, т. е. фазу с фазой, нуль с нулем, землю с землей;

Правильная разводка проводов в распредкоробке

  • изолируются места соединений при необходимости;
  • закрывается крышка.

Необходимо каждую группу проводов подписывать (розетки, выключатели, освещение). Это позволит быстро найти необходимый проводник при ремонтных работах.

Закрытый способ

Закрытый способ монтажа начинается с изготовления отверстия в стене на определенную глубину под установку корпуса. Диаметр отверстия должен соответствовать наружному диаметру устанавливаемой коробки. Выполнив его с помощью коронки, насаженной на дрель, необходимо установить корпус и надежно закрепить. Понадобится раствор алебастра. Корпус сажается на алебастр и остатки раствора убираются. Далее провода соединяются, как и при открытом способе, и закрываются крышкой. Остается нанести тонкий слой штукатурки или заклеить обоями саму распредкоробку.

Установка корпуса распредкоробки в стену

Соединение жил. Видео

О том, как происходит соединение жил в распределительной коробки, повествует это видео.

Распределительные коробки позволяют осуществить разводку питания объекта электричеством правильно и быстро, обеспечить работу розеток, выключателей, осветительных приборов и энергоемкого оборудования надежно, а также осуществлять ревизию сети и ее ремонт при необходимости.

Оцените статью:

Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

  • простая;
  • скрутка желобком;
  • бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Распределительная коробка для электропроводки — назначение, обзор видов

Сеть потребления электроэнергии повторяет географию расселения людей. Если там, где энергия вырабатывается, особой замысловатости и многоуровневости в электрических сетях не наблюдается, то там, где электроэнергия обеспечивает нас всем — от работы до отдыха — уж насколько разветвленная сеть, настолько и непредсказуемая. Так как всегда подключаются новые потребители, и старые потребители, как говорится, входят во вкус, и все подключают, подключают и подключают.

И если раньше тянули два провода от столба к столбу, а потом в избу крестьянина — и зажигали лампочку Ильича под потолком, и … народ радовался: «Загудели, заиграли провода, мы такого не видали никогда…», то теперь нужно серьезно думать об электроснабжении и, прежде всего, о надежных соединениях.

Предназначение распределительных коробок

Сеть любого потребителя является разветвленной и состоит из нескольких ветвей, или подсетей потребления. Это связано как с непростой конфигурацией жилого пространства, так и с различным характером потребляющих устройств.

  1. Обязательной всюду является сеть освещения. Она может быть единой (допустим, на дом или квартиру) или тоже состоять из нескольких осветительных подсетей.
  2. Второй сетью является розеточная. Если в сети освещения мощность распределена по точкам более-менее равномерно, то розеточная сеть должна быть готова к включению в нее потребляющих устройств достаточно широкого диапазона мощностей. Розеточная сеть чаще делится на несколько ветвей. Причем, они могут быть и функционально разными, что повлечет за собой и различия в потребляемых сетями мощностях. Например, кухонная сеть розеток должна питать холодильник, плитки, микроволновку, посудомоечную машину и т.д. В то время как сети розеток в жилых комнатах обычно обеспечивают электроэнергией только настольные лампы, телевизоры и вентиляторы.
  3. Кондиционеры часто выделяют в отдельную подсеть. Они работают мощно и в старт-стопном режиме (как и холодильник), поэтому устройства, предъявляющие более высокие требования к стабильности электропитания, лучше размещать не в одной ветке с ними.
  4. Кроме того, есть еще устройства, питание к которым подводится индивидуально. Это водонагревательные баки, мощные электропечи и так далее.
План расположения распредкоробки

Квартира, сданная строителями в эксплуатацию, содержит, разумеется, минимум две подсети — осветительную и розеточную. Иногда еще отдельно делают сеть розеток для кондиционеров. Но когда в квартиру приходит жизнь, вносятся и необходимые коррективы.

На приведенной здесь самой минимальной схеме электропитания квартиры хорошо видны места разветвления подсетей. Обычно проектанты и строители выбирают для ветвления определенные удобные места в квартире: так, чтобы было и доступно, и незаметно, и ставят туда коробки для электропроводки.

Распределительная коробка должна обеспечить надежные и безопасные коммутации всех ветвлений сети. Разветвления есть большие, или главные, а есть местные, небольшие. Для первых важнее доступность, для вторых — скрытность. Если первые легко находятся визуально, то вторые обычно спрятаны под отделкой, и их находят часто методом «простукивания».

Схема проводки в доме

Строители пускают провода по верху стены, отступив от потолка 15 см. По конфигурации квартиры можно найти в углах, обычно где-то над входными дверьми, распределительные коробки, разводящие проводку по разным помещениям. В комнатах коробками полагается обеспечивать все провода, идущие вниз к розеткам и выключателям. Путь провода, проложенного от светильника скрытно в балке перекрытия по полости, может показать наверху стены и эти распределительные коробки.

При изготовлении собственной дополнительной проводки важно, чтобы она вписалась в уже имеющуюся сеть, которая, как мы уверены, делается строителями-электриками с соблюдением всех норм безопасности. Однако наши новые устройства-потребители очень часто перекрывают номиналы мощностей          и токов, на которые рассчитана исходная сеть, поэтому нельзя, не вникая в детали, слепо копировать уже имеющиеся перед нами образцы. Это касается как требования к токам и мощностям оборудования щитков, требований к типам и сечениям проводов, так и к монтажу распределительных коробок. Потому что разветвители в любых электроцепях — это всегда источники неприятностей и точки, требующие особого внимания.

Типы распредкоробок

Распределительные коробки различаются:

  1. Характером проводки.
    • Скрытая проводка предполагает делать отверстия под коробки распределения. Сами отверстия и штрабы в стенах для проводки уже являются средством ее защиты. В них необходимо ее хорошо закрепить и надежно изолировать.
    • Внешняя проводка и коробки должны быть более защищенными.
    • Наружная проводка, прокладываемая вне помещений, должна иметь защиту от пыли и влаги. Это касается и всего оборудования, в том числе коробок.
  2. Материалом.
    • Металлические — стальные, алюминиевые — более защищенные. Предназначены для стен, выполненных из дерева, где недостаток твердости формы в каком-то из направлений компенсируется прочностью металла. Кроме того, это защита при пожаре. Коробка может защитить соединения какое-то время при возгорании, позволив успеть обесточить сеть.
    • Полихлорвиниловые и другие из пластика. Пластиковые коробки, как и все другое электрооборудование, защищены от возгорания и нетоксичны.
  3. Формой.
    • Круглые изготовляются для установки в сверленных отверстиях. Это обычный простой, применяемый для всех отдельных элементов проводки — для розеток, выключателей — промышленный метод монтажа. Минусы — крепление недостаточно удобное, особенно на зажимных лапках, которые легко разбалтываются. Или на единственном центральном дюбеле. Кроме того, ограничен объем и мала внешняя площадь стенок для подвода проводов с разных сторон. Такие коробки хороши для небольших внутренних коммутаций, например, одиночная линия с одним ответвлением. Однако в любом случае каналов для подвода проводки должно быть как минимум три с трех разных сторон.
    • Прямоугольные. В них очень удобно размещать и крепить клеммные колодки на несколько разветвлений. По боковым стенкам располагаются отверстия для вывода проводки — все очень компактно и наглядно.    Прямоугольные коробки выпускаются в гораздо большем разнообразии размеров. От самых маленьких разветкоробок, до таких, которые называются уже распределительные ящики, и которые от щитков питания с коммутационным оборудованием отличаются только тем, что нет надобности в систематическом доступе к их внутренностям. Поэтому передняя сторона выполнена в виде крышки, а не дверки. Чем больше такая коробка, тем труднее бывает подыскать ей место в каких-то стеновых полостях. Ее и монтируют на стену. Тем более что в доме или квартире таких коробок бывает немного.
  4. Размером, объемом и количеством выводных отверстий. Эти характеристики между собой связаны, и это позволяет выбрать распределительную коробку именно в соответствии с поставленной задачей по разводке сети. Есть коробки, на переднюю панель которых выведены, например, розетки.
Кругая распредкоробка Прямоугольная распредкоробка Распредкоробка изнутри Распредкоробка-розетка

Последовательность монтажа распаечных коробок

Подготовка места для установки коробок
  • Делается подвод кабелей по канавкам к коробкам, на которых для них готовятся отверстия. После установки коробок на место отверстия должны быть доступны для ввода кабелей внутрь.
  • Распредкоробка вставляется и закрепляется на своем посадочном месте, используются алебастр или гипс, дюбели. Крепеж не должен быть помехой для электрического монтажа, тем более не должен быть источником опасности возможных КЗ.
  • В коробке устанавливаются необходимые клеммные колодки. Или им отводится место так, чтобы коммутация проводов легко просматривалась. Соединительные коробки, особенно большие, часто комплектуются клеммными колодками и даже DIN-рейками соответствующих размеров.
  • На проводке делается разборка по фазам проводов. Нулевая фаза приходящего токонесущего провода должна быть синей, провод заземления — желто-зеленый полосатый, фазный провод имеет — белый, черный или красный. Если это не соблюдается, нужно проследить провода по пути всей проводки — от одной коробки к другой — и как-то их отметить. Неаккуратные монтажники могли перепутать провода или, например, в скрытой проводке под штукатуркой скрутить два провода разных цветов — не хватило длины одного, добавили другой. Это вполне бывало, когда внутреннюю проводку делали алюминиевой «лапшой». При такой непрофессиональной путанице самое плохое, когда фаза попадает на нулевой провод. Или, что еще хуже, на провод заземления. Поэтому всегда и всюду надо индикатором проверять фазу. А пробником — ноль и землю. И, если цвета проводов нестандартные, отмечать хотя бы колечками изоленты разного цвета.
  • Выполняется коммутация проводов следующими методами: капельной сварки, пропаивания скруток, коммутации с помощью колпачка без пайки или подключения к соответствующим клеммным колодкам. Следует проводить в порядке фаз, а не проводок. Берется фаза (или ноль, земля) из приходящего провода, подключается к тому же клеммнику из первой отходящей, и так далее по всем коммутируемым проводам. Потом берется следующий провод из приходящего жгута (ноль или земля), подключается к другому клеммнику, далее такой же провод из первого отходящего жгута, и так далее. И так по всем фазам и жгутам проводов.
Разделение проводки

Коммутация проводов

Соединение проводов должно быть надежным и безопасным. Ток, протекающий по проводнику, не должен «чувствовать» изменение сопротивления при прохождении через место коммутации. Если место контакта оказывает большее сопротивление, чем остальная проводка, оно будет разогреваться, окисляться, оплавляться. Окись, являясь изолятором, ухудшает контакт, между проводниками образуется небольшой зазор, в котором начинается тление и искрение. Это резко увеличивает температуру стыка, начинает плавиться и окисляться изоляция, провода «ведет», и результатом этого может стать замыкание фаз. В этом случае наилучший вариант — взрыв и срабатывание автомата защиты. Наихудший — оплавление изоляции, материала коробок, клеммников. Загорание обоев или дешевой изоляции. А это ведет уже к пожару.

   Соединение проводов

Чтобы ничего этого не случилось и нужны надежные коммутации проводников.

При хорошей коммутации должно быть соблюдены следующие параметры:

  • площадь контакта в месте коммутации не меньше площади сечения проводов;
  • при тепловом расширении (а оно неизбежно при прохождении тока) проводников контакт не должен ухудшаться;
  • материалы контакта не должны ухудшаться от окисления;
  • не должно быть резкого изменения электрических свойств проводников в месте контакта.

Контакты по типу скрутки самые ненадежные, так как именно они и покрываются со временем окислами, ведущими к непрерывному ухудшению. Когда делается скрутка, изоляция снимается на длине проводника не менее 3–5 см. После чего разобранные, выпрямленные провода, не содержащие заусенцев или мелких проводниковых «ворсинок» — два или более, туго скручиваются пассатижами. Скрутку изолируют изоляционным колпачком или изолентой так, чтобы изоляция заходила на изоляцию проводов на расстояние не менее 1 см., а провода или жилки в скрутке не оторвались и не торчали в стороны.   Скручивание проводов

Кроме этого, контакты могут быть демонтируемыми и недемонтируемыми.


К недемонтируемым относятся коммутации паяные и сварные. При необходимости их демонтажа делают распайку или отрезание провода. Паяные или сваренные контакты — это те же скрутки, но сделанные неразборными и твердыми, с нанесением на них расплавленного металла. При пайке это делается по всей длине скрутки, с затеканием расплавленного припоя между скрученными проводниками, при сварке на конце скрутки делается капля варки. Различные типы контактов Работа с контактами

После пайки или сварки, после остывания места контакта оно изолируется аналогично тому, как это делается при скрутке — изолентой или изолирующим колпачком.

Нанесенная изоляция должна быть твердо фиксирована на месте контакта.

Соединение проводов в распредкоробке

Скрутка может проводиться специальным изолирующим контактным колпачком, имеющим внутри металлический вкладыш с резьбовым конусным отверстием. В этом случае на скрутку (делающуюся достаточно свободно, чтобы была возможность ее стягивания колпачком) надевается колпачок, который на нее закручивается, стягивая провода и надежно фиксируясь на них своей резьбой.

Скрутка и контактный колпачок

Клеммники — это резьбовые соединения проводников, винты с гнездами для вставки проводов, укрепленные на изолирующем основании. Проводники готовятся удалением изоляции на небольшом расстоянии от края, так, чтобы снаружи от контакта неизолированного провода не было вообще. Нужно померить глубину контактного гнезда и снять изоляцию с провода на такую же длину плюс 1 мм. Провод должен быть чистым, цилиндрическим (если многожилка, то все жилки хорошо свернуты и «причесаны» под цилиндр, а диаметр гнезда должен соответствовать сечению провода. Зажимание провода делается при хорошо фиксированном клеммнике, так, чтобы провод точно был зафиксирован и зажат, что дополнительно еще должно быть проверено. Распределительная коробка должна легко вмещать клеммники с проводами.

Клеммники

Зажимные клеммники одноразовые. В них зажимание проводов происходит пружинным способом. В одноразовые зажимные клеммы разделанный провод (как в предыдущем случае) подается в гнездо до упора. Фиксирующие колющие контакты, направленные внутрь, его закрепляют, создавая электрическое соединение. Площадь должна быть достаточной для создания надежного контакта.

Зажимные клеммники Wago

Зажимные клеммники Wago. Представляют собой изолирующий компактный корпус с гнездами для проводов и рычажком из изолятора для зажимания. Такие клеммники делаются на два и больше соединений. Зажимание происходит кулачковым способом, позволяет легко провести демонтаж и использовать повторно.

Похожие статьи: Соединительные коробки

RS Components

Соединительные коробки RS Components

Распределительные коробки

Для чего используются распределительные коробки?

Основная цель распределительных коробок — соединять и защищать проводку, по которой проходит электрический ток, обеспечивая безопасные соединения и защиту от элементов и неквалифицированных инженеров. Распределительные коробки доступны в различных размерах, типах материалов и цветах. Они используются в промышленных и коммерческих приложениях.

Как работают распределительные коробки?

Распределительная коробка при осмотре предлагает точки входа для осветительный и электрический кабель , поэтому очень важно иметь правильную распределительную коробку для приложения. Эти точки входа состоят из заглушки, встроенной резьбы или самоуплотняющихся мембран.

Внутри в каждом углу есть точки крепления для винтов, используйте правильные заглушки, анкеры и крепления для поверхности, на которую вы устанавливаете.После того, как распределительная коробка установлена ​​и все кабели подготовлены, можно выполнить соединения проводов с использованием правильных кабельных клемм и стыков . Герметичная крышка коробки или крышка коробки обеспечивают безопасность для всех внутренних компонентов.

Из каких материалов они сделаны?

Распределительные коробки изготавливаются из различных материалов, таких как; АБС, алюминий, углеродистая сталь, дюропласт, оцинкованная сталь, армированный стекловолокном ПЭТ, стеклопластик, мягкая сталь, никелированная сталь, пластик, полиамид, полибутилентерефталат, поликарбонат, полиэстер, полипропилен, полистирол, ПВХ, нержавеющая сталь, сталь и термопластик.

Где вы найдете распределительные коробки?

  • Установка освещения
  • Корпус и электрические соединения

Типы Распределительные коробки

Типичные типы распределительных коробок включают:

  • Одноканальные
  • Двухклапанные
  • Металлические блинчики
  • Четыре квадрата

Какие существуют рейтинги IP?

Рейтинги IP, такие как; Доступны IP20, IP2X, IP40, IP44, IP54, IP55, IP65, IP66, IP67 и IP68

(IP) Защита от проникновения и ее значение

Рейтинг IP классифицирует степени Обеспечивается защита от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в электрические шкафы.

Соединительные коробки

RS Components

Соединительные коробки RS Components

Распределительные коробки

Основное назначение соединительных коробок — соединение и защита проводки, по которой проходит электрический ток, обеспечивая безопасные соединения и защиту от элементов и неквалифицированных инженеров. Распределительные коробки доступны в различных размерах, типах материалов и цветах. Они используются в промышленных и коммерческих целях.

Как работают распределительные коробки?

Распределительная коробка при осмотре предлагает точки входа для осветительный и электрический кабель , поэтому очень важно иметь правильную распределительную коробку для приложения.Эти точки входа состоят из заглушки, встроенной резьбы или самоуплотняющихся мембран.

Внутри в каждом углу есть точки крепления для винтов, используйте правильные заглушки, анкеры и крепления для поверхности, на которую вы устанавливаете. После того, как распределительная коробка установлена ​​и все кабели подготовлены, можно выполнить соединения проводов с использованием правильных кабельных клемм и стыков .Герметичная крышка коробки или крышка коробки обеспечивают безопасность для всех внутренних компонентов.

Из каких материалов они сделаны?

Распределительные коробки изготавливаются из различных материалов, таких как; АБС, алюминий, углеродистая сталь, дюропласт, оцинкованная сталь, армированный стекловолокном ПЭТ, стеклопластик, низкоуглеродистая сталь, никелированная сталь, пластик, полиамид, полибутилентерефталат, поликарбонат, полиэстер, полипропилен, полистирол, ПВХ, нержавеющая сталь, сталь и термопласт.

Где вы найдете распределительные коробки?

  • Установка освещения
  • Корпус и электрические соединения

Типы соединительных коробок

Типичные типы распределительных коробок включают:

  • Одноканальные
  • Двухклапанные
  • Металлические блин
  • Четыре квадрата

Какие существуют рейтинги IP?

Рейтинги IP, такие как; Доступны IP20, IP2X, IP40, IP44, IP54, IP55, IP65, IP66, IP67 и IP68

(IP) Защита от проникновения и ее значение

Рейтинг IP классифицирует степени Обеспечивается защита от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в электрические шкафы.

Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас. Вы можете изменить настройки файлов cookie, прочитав нашу политику использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.

Хорошо, я понимаю

Лучшие типы распределительных коробок — Отличные предложения на типы распределительных коробок от глобальных продавцов типов распределительных коробок

Отличные новости !!! Вы попали в нужное место для типов распределительных коробок.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти типы распределительных коробок должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свои типы распределительных коробок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах распределительных коробок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box types по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие типы распределительных коробок — отличные предложения на типы распределительных коробок от глобальных продавцов распределительных коробок

Отличные новости !!! Вы попали в нужное место для типов распределительных коробок.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот тип распределительных коробок должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свои типы распределительных коробок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах распределительных коробок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box type по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Распределительная коробка из полиэстера типа 4X

(сплошная и прозрачная крышка) (серия PJU)

Ресурсы для продукта
Ссылки
Поделиться этим продуктом

Приложение
  • Предназначен для использования в качестве приборных корпусов, корпусов электрического, гидравлического или пневматического управления, электрических распределительных коробок или корпусов клеммной проводки.
  • Обеспечивает отличную изоляцию и защиту там, где оборудование может быть промыто из шланга или очень влажно.
  • Идеально подходит для работы в условиях высоких температур или агрессивных сред.
Стандарты
  • UL 508A Тип 1, 2, 3, 4, 4X, 12 и 13
  • CSA типа 1, 2, 3, 4, 4X, 12 и 13
  • Соответствует
    • NEMA Тип 1, 2, 3, 4, 4X, 12 и 13
Строительство
  • Литой корпус из стекловолокна и полиэстера с подходящей крышкой легко пробивается, режется или просверливается.
  • Улучшенные ингибиторы УФ-излучения защищают от атмосферных воздействий на открытом воздухе.
  • Стандартные размеры JIC до 18 x 16 дюймов.
  • Резьбовые латунные вставки предусмотрены для дополнительного монтажа на внутренней панели или в комплекте клемм. Монтажное оборудование входит в комплект.
  • Крышка крепится невыпадающими винтами из нержавеющей стали с резьбовыми латунными вставками.
  • Доступен корпус с прозрачной крышкой из поликарбоната размером до 16 x 20 дюймов.
  • Литая петля со стержнем из нержавеющей стали.
  • Невыпадающая маслостойкая прокладка обеспечивает надежное уплотнение.
  • Доступен с фланцем из поликарбоната или кронштейнами для крепления на лапах для разнонаправленного монтажа.
  • Рабочие температуры от 130 ° C до -40 ° C (от 266 ° F до -40 ° F).
  • Индекс удара 6,78 Дж (5 футов / фунт).
  • Информацию о коррозионной стойкости см. В таблице в разделе «Техническая информация».
Отделка
  • Стекловолокно из полиэстера с серой отделкой.
  • Дополнительные внутренние панели доступны из стали с порошковым покрытием белого цвета, из необработанного алюминия или из стекловолокна.
Принадлежности

Детали детали

Нажмите Деталь № ниже, чтобы получить подробную информацию (например, чертежи продукта, инструкции по сборке, вес груза)

Нужна помощь? Свяжитесь с нами.

Данные могут быть изменены без предварительного уведомления.

Распределительная коробка

— Повторная публикация в Википедии // WIKI 2

Электрические соединения корпуса

Электрическая распределительная коробка — это корпус, в котором размещены электрические соединения для защиты соединений и обеспечения барьера безопасности.

Энциклопедия YouTube

  • 1/3

    Просмотры:

    12 184

    31 910

    154 224

  • D I Y Как установить и использовать электрическую распределительную коробку

  • Восьмиугольный бокс с открытым сращиванием, 4 дюйма, глубина 2-1 / 8 дюйма, 8 боковых прорезей и 4 неметаллических кабельных разъема: 54171-OPR

  • Как подключить распределительную коробку на 30 А (Великобритания)

Содержание

Строительство

Небольшая металлическая или пластиковая распределительная коробка может быть частью системы электропроводки из кабелепровода или кабеля с термопластичной оболочкой (TPS) в здании.Если он предназначен для поверхностного монтажа, он используется в основном на потолках, под полом или скрыт за панелью доступа, особенно в жилых или коммерческих зданиях. Подходящий тип (например, показанный в галерее) может быть закопан в штукатурку стены (хотя полное скрытие больше не допускается современными нормами и стандартами) или залит в бетон, при этом будет видна только крышка.

Иногда включает встроенные клеммы для соединения проводов.

Аналогичный, обычно настенный контейнер, используемый в основном для размещения выключателей, розеток и соответствующей соединительной проводки, называется паттерном.

Термин соединительная коробка может также использоваться для более крупного предмета, такого как предмет уличной мебели. В Великобритании такие предметы часто называют шкафами. См. Корпус (электрический).

Распределительные коробки являются неотъемлемой частью системы защиты цепи, в которой должна быть обеспечена целостность цепи, например, для аварийного освещения или аварийных линий электропередачи или проводки между ядерным реактором и диспетчерской. При такой установке противопожарная защита вокруг входящих или исходящих кабелей также должна быть расширена, чтобы покрыть распределительную коробку, чтобы предотвратить короткое замыкание внутри коробки во время случайного пожара.

  • Распределительная электрическая коробка в процессе монтажа. Электрические кабелепроводы заканчиваются по бокам, а кабели проходят через коробку или соединяются внутри нее.

  • Австралийская внутренняя распределительная коробка для поверхностного монтажа — показаны этапы подключения.

Солнечная панель

Распределительная коробка PV прикреплена к задней части солнечной панели и является ее выходным интерфейсом.

См. Также

Внешние ссылки

Эта страница последний раз была отредактирована 28 октября 2019 в 04:53 .

Добавить комментарий

Ваш адрес email не будет опубликован.
