Как соединить провода в распределительной коробке?
Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.
Зачем нужна распределительная коробка?
Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.
Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.
Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.
Способы соединения проводов в распределительной коробке
Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.
Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.
+ простота монтажа;
+ необходимо минимум инструментов;
– недопустимо для длительного использования;
– низкое качество соединений;
– недопустимо для соединения жил из разных металлов.
Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.
+ хорошее качество соединений;
– нет возможности разъединить для переподключения;
– наличие специального инструмента и материалов, а также навыков работы с ними;
– сложность пайки большого количества кабелей или жил с большим сечением;
– нельзя паять вместе разные металлы;
– высокая трудоёмкость.
Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.
+ хорошее качество соединений;
– неразъёмные соединения;
– наличие сварочного аппарата и умения работать с ним;
– не используется для кабелей из разных металлов;
– невозможность работать в труднодоступных местах.
Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.
+ хорошее качество соединения;
+ невысокая цена гильз;
– использование специального кримпера для обжима гильз;
– гильзы одноразовые;
– для соединения проводов из разных материалов нужно использовать специальные гильзы.
Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой.
Многожильные провода перед подключением к колодке нужно оснастить гильзой.
+ невысокая цена колодок;
+ быстрый и удобный монтаж;
+ можно использовать для соединения проводов из разных металлов;
– сложность установки для многожильных проводов;
– высокая вероятность повреждения жилы во время затягивания винтового крепления;
– тяжело контролировать надёжность винтового крепления.

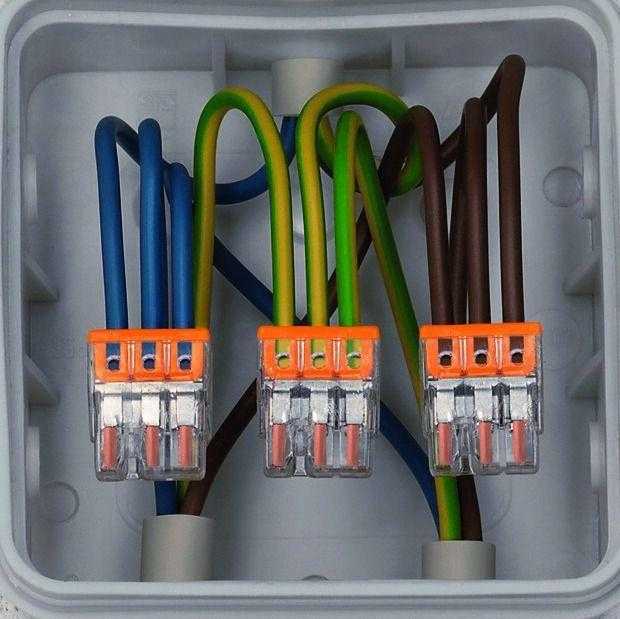

Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.
+ хорошее качество соединения;
+ возможность подключения проводов из разных металлов;
+ существуют разъёмные и неразъёмные клеммы;
+ не повреждают тонкие жилы многожильного провода;
+ простой монтаж;
– более высокая цена, по сравнению с обычными клеммниками.
Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.
+ низкая цена;
+ негорючие материалы защитят от возгорания при перегреве;
+ простой монтаж;
+ большой выбор цветов позволит маркировать контакт;
– низкое качество соединения;
– не пригодны для подключения проводов из разных металлов.
При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.
Что влияет на тип соединений проводов?
То, как соединить провода в коробке зависит от следующих факторов:
- Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
- Условия работы.
Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями. - Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
- Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
- Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.
Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.От правильности выполненных соединений зависит стабильность работы всей электросети.
Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.
Оцените новость:
Поделиться:
Как соединить провода в распределительной коробке +фото
Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.
После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.
Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток.
Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.
Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).
Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.
Подготовка ниши
Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.
Коробка для стен из гипсокартона
Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями.
Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.
Лучше выглядит, когда все коробки находятся на одинаковой высоте.
Монтаж коробки
Монтаж распредкоробки
Для монтажа понадобится:
- вырезать сбоку или в днище дырки для проводов;
- приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать.
- замесить немного жидкого алебастра;
- намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.
После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.
Подключение
Способы соединения проводовТеперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания.
Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.
Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.
Схема проводов в распредкоробке
Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.
Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую.
В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.
Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.
После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.
