Распред коробка размеры: Распределительная коробка для электропроводки

Содержание

Коробки распределительные — Электросистемы

Виды и применение распределительных коробок

Важная функция распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Виды распределительных коробок:

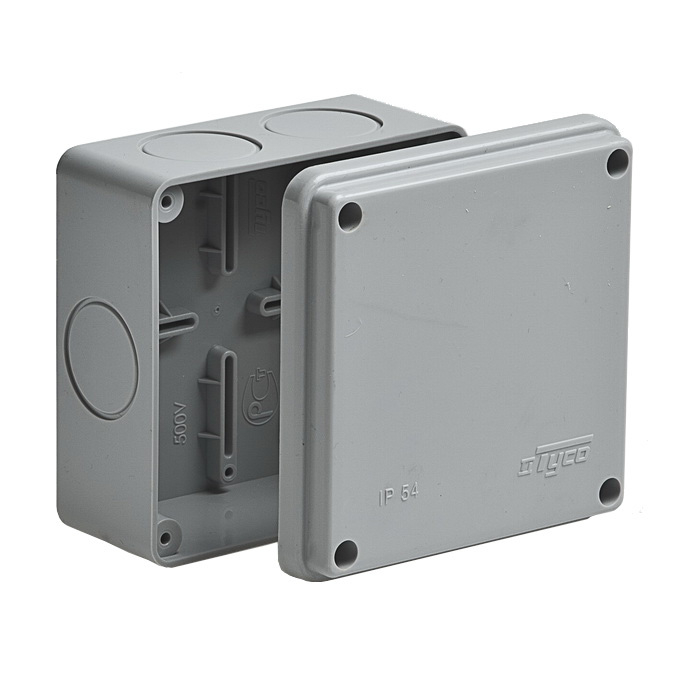

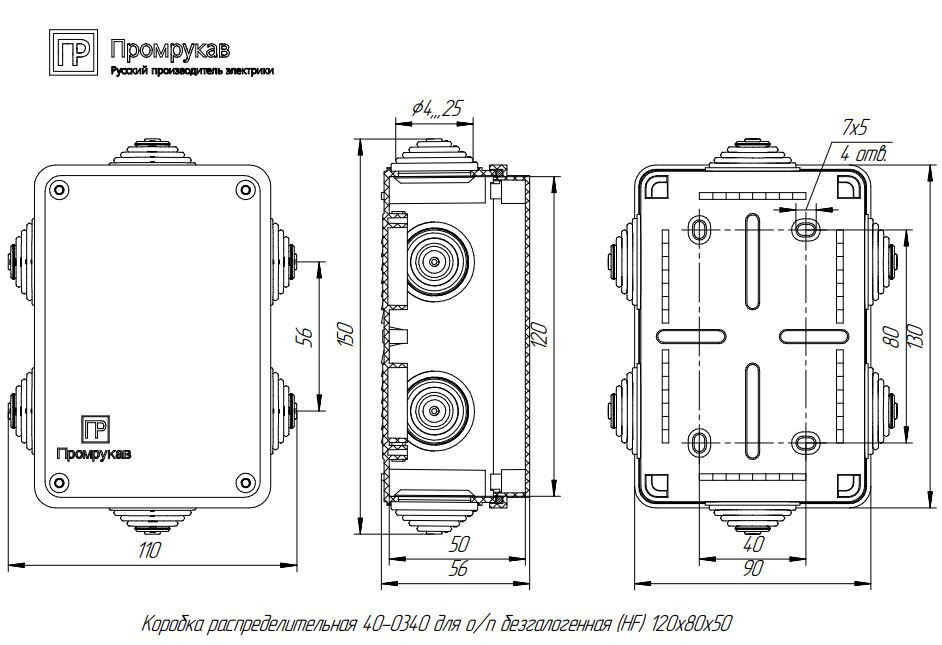

открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;

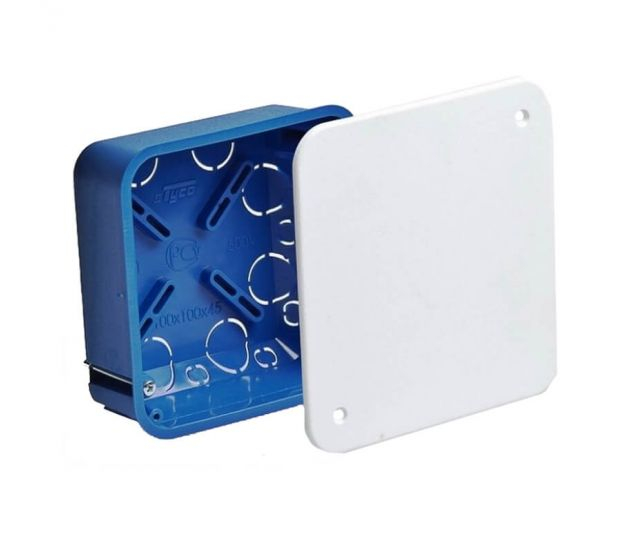

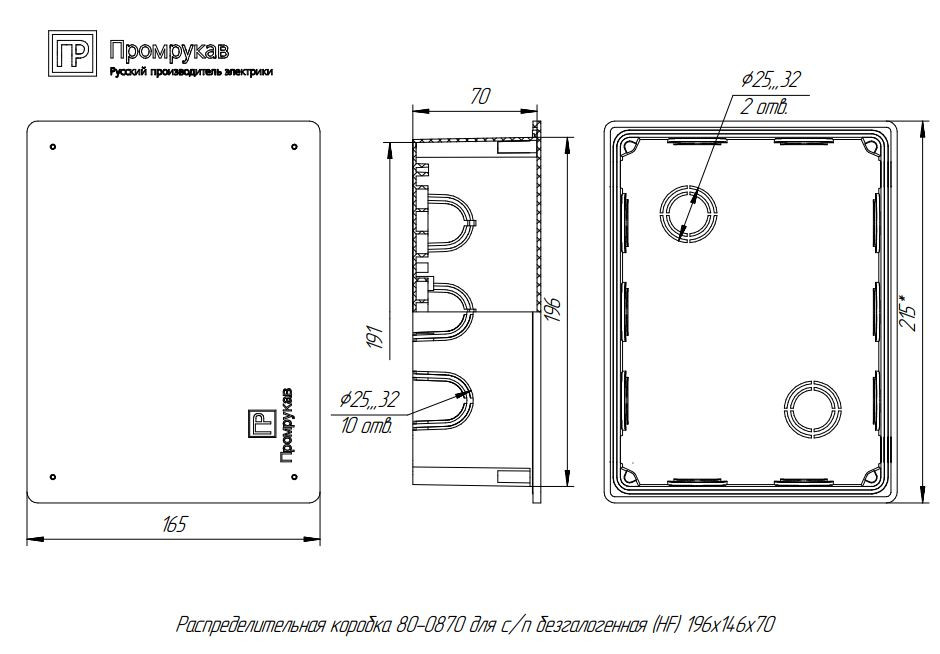

скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Соответственно установка скрытых распределительных коробок осуществляется с использованием различного инструментария (в частности с помощью электродрели или перфоратора в технологических нишах).

Материалы

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии. Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологично, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

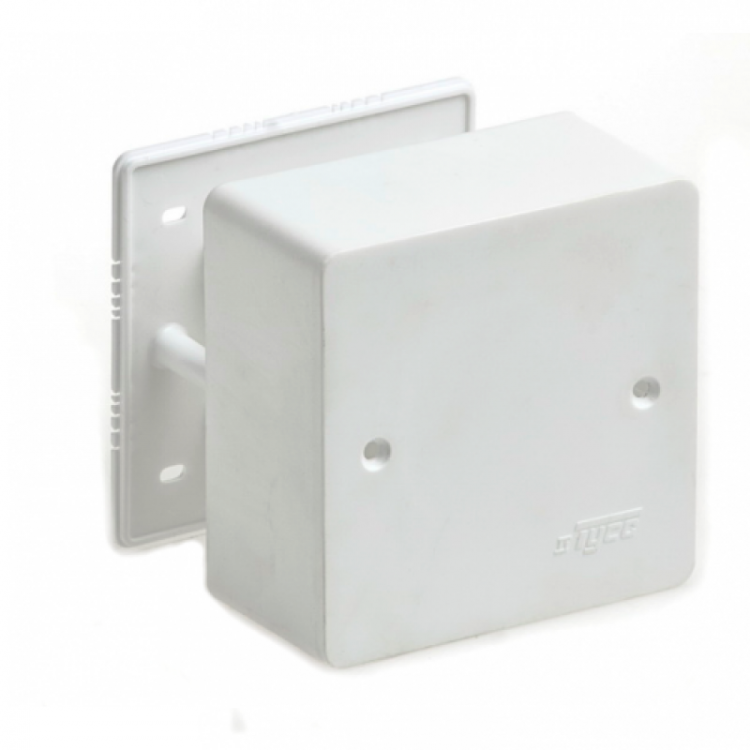

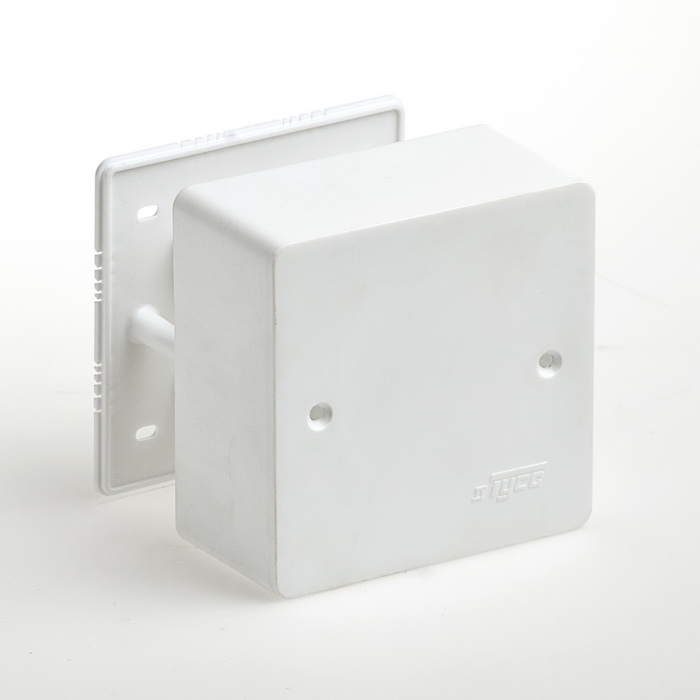

Коробки для кабельного канала

Коробка распределительная для соединений пучков кабелей и проводов силовых или слаботочных. Устанавливается в системы миниканалов и кабель-каналов и коробов. Коробка выполнена из самозатухающей композиции АБС пластика . Также может может устанавливаться отдельно и использоваться вне зависимости от миниканала или короба, т. е. являясь элементом перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Монтажные коробки для миниканалов или кабель-каналов имеют входы для различных соединений, не требуя от монтажника применения других аксессуаров.

Распределительные коробки для электропроводки — размеры и цена, монтаж и соединение своими руками —

Распаячные коробки | ehto.ru

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

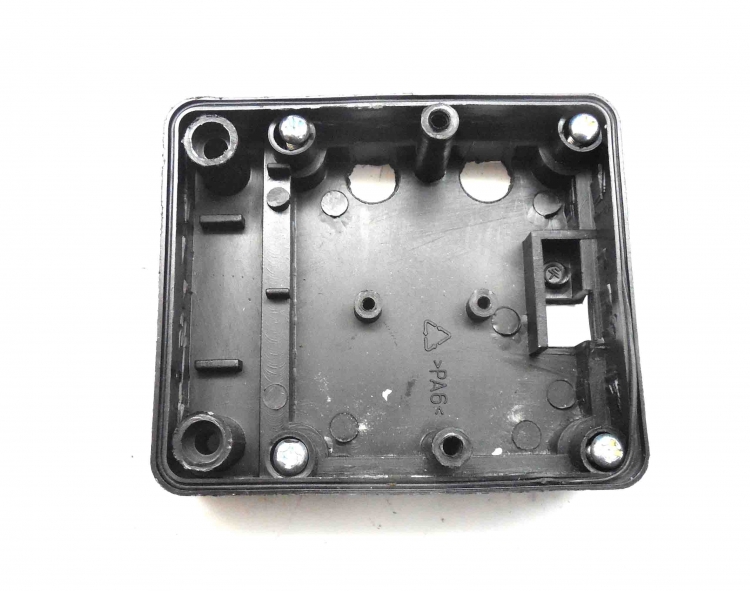

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

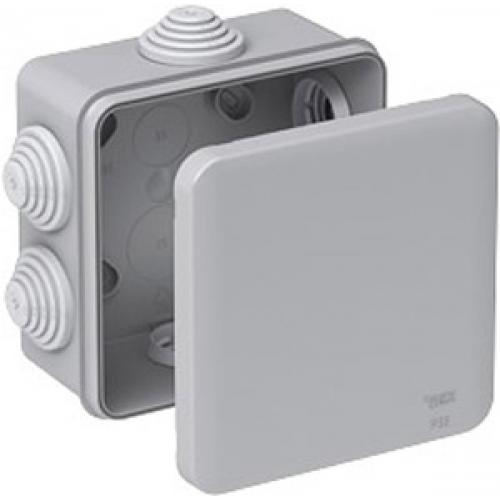

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь, за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!

©Ehto.ru

Статьи по теме

Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок

Вступление

Коробки распределительные используются в любой электропроводке, на улице или в помещении. Исключения составляют затратные схемы электропроводки по типу «звезда», в которых к каждому потребителю, идет отдельный кабель питания от электрического щита.

Коробка распределительная это

Коробка распределительная это изделие, тип монтажной коробки, используемое в трассировке (прокладке) электропроводки, для осуществления, последующей защиты и легкого доступа к узловым соединениям и ответвлениям электропроводки. Второе название распределительных коробок, коробки распаячные, то есть, для устройства электрических распаек и соединений.

Наглядным примером использования распределительной коробки, может служить такая схема.

В ней видим, в каждой комнате, устанавливается распределительная коробка, к которой подводится питание от щита, а от неё осуществляется разводка проводки по комнате.

Назначение распаячной коробки в защите «слабых» мест проводки, а именно, паек и соединений проводов, от внешних воздействий и обратная защита помещений от возможных возгораний мест соединений.

Типы распределительных коробок

Распределительные коробки делятся по следующим характеристикам:

По материалу, из которого они изготовлены: металлические распределительные коробки и коробки из не проводящих материалов (полистирол, полипропилен, ПВХ).
По форме, круглые, квадратные, прямоугольные.
По степени защиты корпуса IP (не защищенные, защищенные, герметичные).

По способу ввода в коробку кабеля (для труб, для гофры, для кабеля). С гладкими стенками без отверстий, с перфорированными отверстиями, с конусными сальниками для герметизации.
По способу закрывания. С крышками контактной установки, с крышками крепящимися винтом (шурупом).
По типу монтажа. Коробки для скрытой проводки (замониличивания), для открытой проводки, а также коробки для монтажа в гипсокартон.

Хочу заметить, что в терминологии коробок электропроводки есть некоторая мешанина. Распаячную коробку часто путают с подрозетником, подрозетник используют для распаек и т.д. Поясню на примерах.

Номенклатуры коробок распределительных

Коробка распределительная распаячнная. Используется для ответвлений и разводки электропроводки в помещениях. Например, для установки выключателя освещения.

Клеммная распределительная коробка. Внутри коробки есть клеммная колодка для узловых соединений проводки.

Установочная распределительная коробка, правильно называть подрозетник или монтажная коробка для установки. Подрозетники используют для скрытой установки розеток, выключателей, диммеров.

©Elesant.ru

Статьи по теме

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов.

Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров. При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Монтажные коробки

Если у вас дома или на даче ремонт, то эта статья будет вам очень в тему. Монтажные коробки — это очень важная составляющая электропроводки. Как минимум потому, что это именно те изделия, в которые устанавливают розетки скрытой проводки. Просто потому, что именно в них происходит разводка проводов, Эти скромные труженики, которых практически не видно, решают огромную массу вопросов и приходят на помощь, как только у вас появляется потребность в организации проводки. В общем без них, как вы поняли, проблематично сделать проводку, так что не тормозим, а переходим к рассказу, что же это такое.

Распаячные коробки

Монтажные коробки делятся на два основных типа — распаячная коробка и подрозетник. Начнем с первого типа — с распаячной коробки. Если вкратце, то это маленькая, квадратная или круглая коробочка, внутри которой осуществляют разводку проводов. Давайте пройдемся по списку мест назначения подобных изделий. Он очень широк, распаячные коробки применяются для разветвления кабелей и проводов. Еще одной очень важной миссией распаячных коробок является то, что они защищают место соединения от пыли и влаги. Ведь они способны сделать контакт менее прочным, а соответственно попортить всю систему энергоснабжения.

Распаячные коробки часто используют как часть экосистемы кабелей несущей системы дома. Это значит, что такие распаячные коробки используют как часть кабелей несущей системы, для создания определенного уровня защиты всей энергосистемы. Вопреки глубокому заблуждению, распаячные коробки бывают и для скрытой проводки. Основные плюсы распаячных коробок заключаются в том, что с помощью таких коробок, в местах соединения кабеля создается высокая степень защиты от пыли и влаги. Она достигается при помощи того, что у коробки герметичная крышка и есть несколько мест для ввода кабеля, в которые установлены сальники. Сальники не пропускают пыль и влагу внутрь, а значит место соединения проводов защищено. Многие распаячные коробки имеют возможность закрытия крышки без использования шурупов. Она создает такой же уровень защиты, что и на шурупах, но монтируется быстрее. Крышки на шурупах применяют, в случае их большого размера, и как следствие веса. Так же распаячными коробками очень просто пользоваться, и это тоже несомненное преимущество. Все распаячные коробки изготовлены из высококачественного полипропилена и поливинилхлорида. Об этих веществах мы уже много говорили в нашем блоге, так что повторяться не будем. Использование таких материалов гарантирует несколько очень важных свойств, таких как удароустойчивость, термопрочность и устойчивость к ультрафиолетовому излучению. Все эти свойства ПВХ и полипропилена помогут продлит срок использования распаячных коробок.

Выбрать распаячную коробку не очень трудно. Они отличаются несколькими параметрами. Начнем по порядку.

Как и кабель-канал бывает разных цветов, так и распаячные коробки имеют разные цвета. Кому интересно почитать про кабель-канал, вы можете сделать это здесь. Цвет распаячных коробок — сосна и бук.

Такие цвета, как раз совпадают с кабель-каналом и создают идеальную схему проводки. Так же распаячные коробки отличаются друг от друга формой и размером, а так же количеством герметичных вводов.

Форма обычно бывает либо круглая, либо квадратная, реже встречаются прямоугольные. С формой и размером все сложно, так как их подбирают исходя из того, что будет делаться внутри коробки. Так что если вы не сами делаете ремонт и проводку, уточните у специалиста, что вам нужно купить.

Так же нужно уточнить сколько нужно герметичных вводов, иначе не все провода смогут прийти в место назначения. Герметичные вводы — отверстия для ввода кабеля, закрытые сальниками, для обеспечения высокой степени защиты от пыли и влаги.

Подрозетники

Подрозетники — это специальные штуки, в которые устанавливаются розетки и выключатели. Иногда, в таких установочных коробках организуют места распайки проводов и накрывают все это дело розеткой. Для этого сделаны специальные, глубокие подрозетники. Все подрозетники делают из полипропилена и полистирола, в зависимости от места установки. Места установки распаячных коробок отличаются друг от друга типом стен. Стены бывают из гипсокартона и бетона. В зависимости от их типа, нужно подбирать правильную коробку. Применяются такие коробки чаще всего в жилищном строительстве, офисах, больницах, социально значимых объектах, и везде, где есть скрытая проводка и устанавливаются розетки с выключателями. Установочные коробки служат для помощи в разведении разных инженерных сетей, как обычных, так и слаботочных. Слаботочные системы — это телефон и интернет. На самом деле, это еще пожарная сигнализация и еще много что, но в квартирах используют только эти две слаботочные системы. Если вы не знали, то есть специальные розетки скрытой проводки, для подключения к ним компьютера или телефона. Ну что в такие изделия вставляются обычные розетки и выключатели, вы уже поняли.

Выбор подрозетника

Существует несколько моментов, на которые стоит обратить внимание, при выборе подобных изделий. Во-первых, возможность соединения нескольких изделий в один ряд. Это нужно для того, что бы можно было установить несколько розеток и выключателей рядом. Второе, на что стоит обратить внимание — форма. Они бывают круглые и квадратные, и выбор ее зависит от того, что в эту коробку будет устанавливаться. Так что если вы, не сами осуществляете ремонт, то спросите того, кто делает, что конкретно нужно в вашем случае. Так де нужно обратить внимание на габариты. Обычно круглые и квадратные подрозетники имеют глубину порядка 45 мм. Диаметр круглого изделия равен 60–68 мм. Если нужен больше, то придётся поискать. Бывают кстати установочные коробки, которые уже имеют возможность установки нескольких выключателей или розеток. Квадратные подрозетники обычно имеют длину стороны схожую с диаметром круглых коробок.

Сегодня мы с вами обсудили установочные коробки. Надеюсь вам было интересно и вы почерпнули для себя что-то новое. У меня остался только один совет — выбирайте распаячные коробки с шурупами. Это поможет проще установить их в стену и прикручивать к ним розетки и выключатели. В противном случае придется их где-то искать, а это лишняя проблема.

До новых встреч.

Распаячные коробки открытой проводки под кабель-канал

Распределительные монтажные коробки для электропроводки

Монтажные коробки используются для организации доступа к соединениям проводников силовых и слаботочных сетей, установки различного активного и пассивного оборудования силовых, слаботочных и радио сетей и можно разделить на две большие группы:

1. Распределительные монтажные коробки;

2. Установочные монтажные коробки.

Распределительные монтажные коробки выпускаются во внутреннем и внешнем исполнениях. В зависимости от типа стены, климатических условий помещения стоит использовать следующие изделия:

— коробка внутреннего исполнения предназначенная для скрытого монтажа в бетонных и кирпичных стенах, или стенах из пеноблока, ракушечника и им подобного материала. Коробка представляет из себя изделие с крышкой крепящейся на защелки, винты, или саморезы, без дополнительных крепежных приспособлений на наружных стенках. Как правило такие коробки монтируются на гипсовую смесь в выбитых в стене нишах. Для использования во влажных помещениях рекомендуется использовать распределительную коробку с уровнем защиты не менее IP 44.

— для монтажа в гипсокартонных перегородках, пластиковых панелях используются распределительные коробки с дополнительными фиксаторами на наружных стенках. Для монтажа в стенах или потолках из горючих материалов, для соблюдения правил пожаробезопасности, необходимо использовать изделия из негорючего, само затухающего пластика проверенных фирм производителей.

— при построение электрических сетей методом наружного монтажа в пластиковых закрытых кабель каналов, стоит использовать распределительные коробки для монтажа в коробе. Как правило идут отдельным модулем комплектации пластиковых кабель каналов.

Распределительные коробки для наружного монтажа исполняются в различных форм факторах. В зависимости от условий эксплуатации и назначения изделия могут быть выполнены с разной степенью защиты IP, начиная от коробок IP 20 для установки, исключительно в сухих отапливаемых помещениях, заканчивая коробками IP68 предназначенных для использования в условиях 100% влажности. Пластиковые или металлические монтажные коробки IP54 – IP68 часто применяют для установки в них различного оборудования, например блоков домофонов, различного активного сетевого оборудования.

Абсолютно все пластиковые распределительные коробки должны выдерживать напряжение на пробой не менее 1 кВ. Металлические распределительные коробки стоит применять для монтажа различного слаботочного оборудования, или как внешний антивандальный корпус для пластиковых изделий. Для монтажных коробок наружного исполнения можно, дополнительно использовать кабелевводы с резиновыми прокладками.

Установочные монтажные коробки, аналогично распределительным, делятся на изделия для монтажа в бетонных и кирпичных стенах, гипсокартонных или пластиковых перегородках, коробных системах.

Представляем к выбору Распределительные и монтажные коробки по выгодной цене в Нижнем Новгороде

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Использование распределительной коробки для электропроводки.

Коробка распределительная, назначение, особенности и её установка.

С помощью запрессовки до начала работ необходимо вставить провод.

Устанавливайте распределительную коробку и живите без проблем.

Размеры коробки Amazon — Список размеров коробки Amazon

Если вы продаете на Amazon, вы, вероятно, повторно используете их коробки. Ввод размеров коробки при заполнении заказа на отгрузку — одна из частей процесса, которая всегда занимает у меня больше времени, чем следовало бы.

Я создал этот сайт для того, чтобы любой, кто пытается определить размер коробок, не измеряя сам, мог легко это сделать.

При вводе размеров коробки обратите внимание, что это длина x ширина x высота.

Например: размер коробки Amazon n3 составляет 15 дюймов x 11 дюймов x 5 дюймов.

Определите размер своей коробки Amazon по таблице ниже:

Amazon Размер коробки	Длина (дюймы)	Ширина (дюймы)	Высота (дюймы)	Объем (дюймы)
0A0	9,25	6,5	2,25	135
A0 (BR0)	10,25	7	2.25	161
A1 (BH0, BY0, BYO)	10	7	3,25	227
A1	10	7	3	210
A3 (Bh3, BY1)	10	7	5,25	367
A3	12,5	9,5	3	356
A4	12	8,5	7	714
1A1 (BY2)	11.5	8,5	4,25	415
1A3 (BY4)	12,5	9,75	3,25	396
1A5 (B45, BF5)	13,5	11	4,75	705
1A7 (B47, BF7)	14,5	8	7,25	841
1A9 (B48)	14	12,5	9,5	1662
1AB (BFA)	14.25	9	6,25	801
1AC (B7N)	13,5	11,25	9,75	1480
1AD (BY8, BND)	13,5	9,5	3,5	449
1AE (BY9-BNB)	13	10	8,25	1072
1BG	18	21,5	5,25	2032
BP0 (V4)	10	8	2	160
БП1 (В4)	13. 25	9,5	2,25	283
2AA	24	16	4,25	1632
2A0	20	16	7	2240
2A5	20	11	4,25	935
2A6	21	17	10,5	3748
2A7	24	17.25	4,25	1759
2A8	26	19	9	4446
3A1	31	20,5	10,5	6672
B0 (BS2)	17,25	12	11,25	2328
B0	17	11	11	2057
B05	22	15	5	3300
B11	28	16	6	2688
B14	24	18	8	3456
1B2	15	12	3	540
1B4 (B4D, BFD)	17.75	14,25	8,25	2086
1B4	17	13	8	1768
1B9	18	9	7	1134
1B9 (B4E, BFE)	18,25	9	9	1478
1BA (B4F, BFF)	19	12,25	11,25	2618
1BB (B4G, BFG)	19.25	14,75	12,25	3478
1BF	19,25	14	3,25	875
2BB	22	16,5	14	5082
2B4	14	17	3,25	773
2B5 (B31)	15,5	13	12	2418
BM2	12	9. 5	2,5	285
BM3	12	9,5	5	570
BM5	12	9	4	432
BT2 (S7)	24	15	3	1080
BT9 (S6A)	5	5	35,5	887
C1	19	13	4	988
C2	19	13	5.75	1420
C3	19	13	8	1976
C3	19	13	7,75	1914
C4	19	13,25	12	3021
CB4 (B58)	6,5	12	58	4524
D4	22	18	12	4752
E1	16	9	4	576
E4	16	12	4	768
E6	16	12	8	1536
F3	26	19	8.75	4323
J7 (B7H)	40,5	5,25	5,25	1116
J7A	52,5	5,25	5,25	1447
K3 (B42-BF2)	18,75	13,25	6,25	1552
K4 (B5E)	19,5	13	8,25	2091
К89	44.5	10	10	4450
N3	15	11	5	825
N3 (B41, BF1, BJ0)	16,25	12	5,25	1023
N6 (B40)	6,25	12	16	1200
P1 (BS5)	21,25	15,25	6,25	2025
P2	20. 75	17,75	15,5	5708
P4 (BS8)	26	16,25	7,25	3063
P5	25,75	20,75	16,5	8816
P7 (BSB)	28	19,5	8,25	4504
P8	18	22,75	3,75	1535
P9 (B77-B87)	27.5	22,5	8	4950
PA (BS3)	20,25	13,75	12,25	3410
ПБ (BCS)	23	15	12	4140
ПК	23,75	16	4	1520
2 квартал	34	22	13,5	10098
3 квартал	36.5	10,5	3,25	1245
4 квартал	20	37	3	2220
Q5	30	37	3	3330
Q6	37	29	3	3219
S5 (B44)	22,25	18,25	12,25	4974
S6A (BT8)	35	5	5	875
S8 (B7M)	26	15	4	1560
U0 (BSG)	40	12	9.25	4440
U1 (BCS — B7T)	40	10	5,5	2200
U2 (BFR)	40,25	22,25	16,25	14552
U3 (BFR)	40	10,5	3,75	1575
U4 (B76)	40	9	7,5	2700
U5 (B80)	40	20	14	11200
W01 (BDA)	10	8	6. 5	520
W02 (BDB)	12,75	11	8,5	1192
Z1	12	9	4	432
Z4	16	12,25	6,25	1225
Z05	16	10,25	10,25	1681
Z06	16	14	10.25	2296
Z16	16	14,25	6,5	1482
Z14	18,25	13	5,5
130 (Z13)	13,25	8,25	10,5
20	9	6	5,25
120 (Z12)	15,5	9,5	6,5
2БК	19	16.5	11,75
100 (Z10)	13,5	11	5,25
28 (ZM1)	10	8	4,5
50 (Z05)	13	11,25	3,5
1B2 (BO1)	15,75	12,75	3,5

Если есть поле, не указанное в этой таблице, и вы ищете размер, сообщите мне, чтобы я мог добавить его в таблицу.

Как измерить размеры коробки —

Измерения коробки

Первым шагом в изучении того, как измерить коробку, является знакомство с размерами коробки. Размеры коробки являются важной частью любой упаковки, так как размеры коробки влияют на то, какие материалы необходимо использовать, стоимость производства, доставки и т. Д.

Три основных размера, по которым измеряются коробки, включают длину , ширина и глубина. Измерение ящика выполняется просто, обладая базовыми математическими знаниями.

Три измерения коробки

Длина: Самая длинная сторона коробки, которая содержит клапан

Ширина: Вторая по длине сторона коробки с клапаном.

Глубина: Самый короткий и единственный размер, который не является частью крышки коробки.

В большинстве квадратных коробок длина, ширина и глубина, вероятно, будут примерно равны по размеру, но все три из них будут равны друг другу только в исключительных обстоятельствах или если производитель так задумал.

фото: pakfactory

Примечание: В случае высокой коробки или коробки, обращенной вверх, глубина будет наибольшим размером, а длина и ширина будут меньше.

фото: pakfactory

Примечание: Для длинных коробок длина коробки будет намного больше, чем другие размеры коробки.

В конечном итоге от упаковываемого продукта будет зависеть, какую коробку придется использовать. Чтобы рассчитать общий объем коробки, вам нужно будет умножить три измерения коробки.Определив длину, ширину и глубину, используйте этот удобный калькулятор, чтобы получить точные измерения объема.

Внешние и внутренние размеры

Внутренние размеры упаковки

Размеры коробок почти всегда соответствуют размеру их внутренних размеров.

Это важно и облегчает задачу для клиентов, потому что содержимое коробки всегда будет плотно подогнано, если коробка измеряется по ее внутренним размерам.

Если ящик измеряется по его внешним размерам, это может оказаться проблематичным, поскольку внешние размеры всегда зависят от толщины коробки.

Проблема внешнего размера

Содержимое конкретной коробки может не поместиться плотно, если коробка была измерена по внешним размерам. Это может повредить определенные продукты, которые должны плотно прилегать к коробке.

Вот почему расчет размера коробки по ее внутренним размерам устраняет любые сомнения.Это особенно важно в случае ящиков из гофрированного картона .

Большинство производителей очень четко определяют размеры как внутренних, так и внешних, и это правильно. Ведь никто не хочет, чтобы их продукция была повреждена из-за неправильных измерений.

Надеюсь, вы догадались, как правильно измерить коробку! Если у вас возникнут какие-либо вопросы относительно нестандартной упаковки и ее преимуществ для вас и вашего бизнеса, вы всегда можете посетить Pakfactory и поговорить с экспертом по упаковке!

Размер коробки — определение — Английский

Примеры предложений с «размером коробки», память переводов

WikiMatrix Размер коробки или размер Минковского является вариантом той же идеи. UN-2 Вид коробки с высоты птичьего полета (размеры указаны в мм) WikiMatrix Следовательно, они могут некорректно отображать размеры блока веб-страницы. Giga-fren Метод подсчета блоков использует квадратные сетки различных размеров, чтобы покрыть частицы, чтобы получить размер блока. WikiMatrix Можно определить размеры блока, используя шары, с либо закрывающий номер, либо номер упаковки.UN-2 Дальнейшее уменьшение размеров ящика потребует более строгого производства, в то время как (уменьшение) цветовых различий вряд ли будет ощутимо. WikiMatrix Верхний размер ящика может быть больше, чем нижний размер ящика, если фрактал ведет себя по-разному в разных масштабах. уменьшение размеров коробки потребовало бы более строгого производства, в то время как (уменьшение) различий в цвете вряд ли будет восприниматься Giga-fren Кроме того, эквивалентное количество покрытых решеток на каждом сите во время ситового анализа подсчитывается для получения размера коробки.WikiMatrix: Это было опровергнуто Дж. Броссардом и Р. А. Кармона, которые затем предложили заменить измерение Хаусдорфа верхним прямоугольным измерением. Все размеры верхнего бокса набора Кантора равны log (2) / log (3). WikiMatrix Интересным свойством верхнего измерения бокса, не разделяемого ни с нижним размером ящика, ни с измерением Хаусдорфа, является соединение для добавления множества.WikiMatrix Например, размер коробки одной точки равен 0, но размер коробки набора рациональных чисел в интервале имеет размер 1.

Обычное сканирование Размеры грузового ящика A400M оптимизированы для перевозки тяжелых транспортных средств и / или грузовых поддонов, а также легко конфигурируется для перевозки войск, парашютистов или медицинской эвакуации. WikiMatrix Верхнее измерение прямоугольника иногда называют измерением энтропии, измерением Колмогорова, емкостью Колмогорова, предельной емкостью или верхним измерением Минковского, в то время как нижнее измерение бокса также называют нижним измерением Минковского. измерение.support.google Используйте окно поиска Dimension Picker, чтобы быстро найти размеры и показатели: [Значок поиска] Eurlex2019 Подвижной состав, который зависит от оборудования со стороны гусеницы для мониторинга состояния подшипников оси, должен соответствовать следующим целевым областям на нижней стороне буксы (размеры указаны как определено в EN 15437-1: 2009): QEDТеперь вы также можете попробовать вычислить измерение подсчета ящиков в дереве. QED Теперь мы можем поэкспериментировать с измерением подсчета ящиков, используя модель NetLogo, которая называется boxcountingdimension.nlogo.patents-wipo Из-за близости коробок и размеров системы ограждений возникает проблема интерференции. LASER-wikipedia2 Питер-Пол Кох приводит пример физического ящика, размеры которого всегда относятся к самому ящику, включая потенциальное заполнение, но никогда его содержание.

Показаны страницы 1. Найдено 614 предложения с фразой box Dimension.Найдено за 18 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются.Имейте в виду.

Подойдет ли ваш велосипед в один?

Прежде чем мы начнем, скажу, что стандартных размеров бокса для велосипеда не существует.

В качестве приблизительного ориентира, большинство из них имеют размер около 54 дюймов x 8 дюймов x 29 дюймов, но это варьируется.

Перевозчики имеют определенные правила для своих велосипедов, поэтому, если вы ищете самый дешевый способ доставки вашей поездки Вы попали в нужное место

Если вы ищете что-то большее, чем картонная коробка, обратите внимание на множество жестких футляров, которые вы можете найти на Amazon.

Cycle Box Разнообразие

Связано: Лучшая палатка для велосипедных туров: все, что вам нужно знать

Велосипедные ящики бывают разных форм и размеров, но их можно разделить на две категории.

Жесткий чемодан для велосипеда

Жесткий чемодан для велосипеда — самый надежный из двух вариантов. У вас будет пластиковый корпус снаружи и мягкая набивка внутри.

Однако их дорого покупать, тяжело носить с собой и неудобно хранить.

Картонная коробка

Картонная коробка намного легче, обычно ее можно бесплатно купить в местном веломагазине, и вы можете легко избавиться от нее, когда закончите с ней.

Однако он далеко не такой защитный, как жесткий велосипедный чемодан. Поэтому всегда есть риск при транспортировке велосипеда на большие расстояния.

Как отправить велосипед

На сегодняшний день лучший способ отправить велосипед — через FedEx. Вы можете использовать ShipBikes и BikeFlight, которые являются агрегаторами FedEx, что значительно упрощает весь процесс.

Вы можете отправить коробку 54 «x 29» x 8 «и весом 55 фунтов из Сан-Диего в Нью-Йорк примерно за 62 доллара.

При доставке FedEx проблема не в весе.Его размер.

При вводе данных о вашем пакете вы заметите, что изменение размеров на 1 дюйм может значительно изменить цену. По этой причине вам нужно убедиться, что вы получаете коробку, которая достаточно велика для вашей поездки. В противном случае, вы будете платить дополнительно ни за что.

Однако убедитесь, что у вас нет коробки, которая слишком мала. Если коробка выпячивается посередине, ее могут отправить обратно вам.

Размеры велосипедного бокса для авиакомпаний

Связано: лучший спальный мешок для велотуризма: как спать в облаке

Если вы хотите лететь на своем велосипеде к месту отдыха, он должен быть соответствующим образом упакован в велосипедную коробку. Авиакомпании предпочитают твердую обшивку, но допускается использование картона при условии использования большого количества набивки.

Авиакомпании, похоже, остановились на 62-мерных дюймах (сумме длины, ширины и высоты) и весе более 50 фунтов как на «нормальном».

У них также есть набор правил, которых должны придерживаться клиенты, если они хотят, чтобы их байк можно было пустить в самолет.

Шины должны быть спущены
Руль должен быть закреплен параллельно раме
Педали необходимо снять с велосипеда
Если длина велосипеда превышает 140 см, его необходимо снять и закрепить рядом с задним колесом внутри коробка.

Ящики для авиаперевозок большие. Большая коробка — это нормально, потому что сборы авиакомпаний зависят от веса, а не от размера.

Если вы отправляете свой велосипед в долгий путь и хотите обеспечить большую защиту, чем картонная коробка, вот отличный список других способов транспортировки велосипеда.

Как упаковать велосипедную коробку

Упаковка велосипеда, чтобы он не повредился при транспортировке, может стать стрессовым событием.

Уделяйте себе время и делайте много глубоких вдохов! Вот отличное руководство от ветерана велотуристов «Путешествие вдвоем» о том, как упаковать велосипед в велосипедную коробку.

Коробки распределительные (распаячные) для бетонных и кирпичных стен

Крышка GUSI С3А3/С3А4 к подрозетнику
	Белая крышка GUSI С3А3/С3А4 для подрозетников (с расстояниями между саморезами 60 мм) предназначена для использования подрозетников в качестве распаячных (распределительных) коробок. Диаметр крышки — 76 мм. Материал — АВС пластик.
Крышка к подрозетникам ELFO 024-00
	Универсальная белая крышка ELFO 024-00 предназначена для установки на подрозетники и круглые распаячные коробки. Диаметр крышки составляет 92 мм. Материал — полистирол.
Коробка распределительная Hegel У-191 Ø96х14мм
	Распределительная коробка Hegel У-191 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах. Размеры коробки Hegel У-191 — Ø96х14мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C.
Коробка распределительная Hegel У-192 Ø96х30мм
	Распределительная коробка Hegel У-192 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах. От коробки Hegel У-191 отличается увеличенной глубиной: размеры коробки Hegel У-192 — Ø96х30мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C.
Коробка распаячная Тусо (Рувинил) 10147 (У197) Ø70х40 мм с крышкой
	Универсальная распаячная (распределительная) коробка Тусо (Рувинил) 10147 является аналогом коробки У-197 и конструктивно представляет из себя подрозетник Тусо (Рувинил) 10146 (У196), дополненный крышкой. Не комплектуется винтами или саморезами.
Коробка разветвительная Hegel КР1101 100х100х40мм для сплошных стен
	Разветвительная коробка Hegel КР1101 предназначена для коммутации проводов и кабелей. Количество вводов — 10 шт. Максимальный диаметр присоединяемой трубы составляет 25 мм. Степень защиты — IP20. Материал — полипропилен, имеющий огнестойкость 650°C.
Коробка распаячная Ruvinil Тусо 10160 100х100х45мм
	Коробка распаячная Тусо (Ruvinil) 10160 100х100х45мм предназначена для разветвления проводов электрической сети в кирпичных и бетонных стенах. Матовая крышка распределительной коробки Тусо (Ruvinil) 10160 позволяет легко покрасить её в любой цвет после установки в кирпичную стену, чтобы коробка стала незаметной в любом интерьере. Крышка к корпусу крепится на саморезах. На корпусе имеется перфорация для ввода трубы или кабеля.
Коробка разветвительная (распаячная) ELFO 040-01 92х92х50мм
	Размеры: 92х92×50 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами.
Коробка разветвительная (распаячная) ELFO 040-02 116х92х50мм
	Размеры: 116х92х50 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами.
Коробка разветвительная (распаячная) ELFO 040-03 116х92х70мм
	Размеры: 116х92х70 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами.
Коробка разветвительная (распаячная) ELFO 040-04 154х92х70мм
	Размеры: 154х92х70 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами.

Коробка распределительная (распаячная) 85х85х40 (6 вводов, наружный монтаж) IP54 PE (112) PE 120 008

Коробка распаечная, влагозащищенная, для наружного монтажа. 6 вводов.

Распаечнае коробка предназначена для подсоединения электрических проводников к электрической сети помещения. Можно использовать для распределения сигнала в слаботочных сетях. Для использования разветвительной коробки ПЛАСТЭЛЕКТРО в качестве коробки выравнивания потенциалов, достаточно установить в нее нулевую шину нужного типо-размера.

Особенности конструкции: Распаечная коробка PE 120 008 пригодна для установки на улице. Продуманная конструкция обеспечивает надежную защиту от попадания влаги (IP54). Мембранные эластичные гермовводы, входящие в комплект каждой влагозащищенной коробки, позволяют использовать кабель различных сечений и ПВХ трубы, обеспечивая при этом должный уровень влагозащиты.

Коробка снабжается защелкивающейся крышкой. Монтажные выступы на дне коробки, позволяют устанавливать в ней необходимые устройства (нулевые шины, телевизионные сумматоры, клеммные блоки, дин-рейки и пр.) без повреждения корпуса. Распределительная коробка имеет надежную конструкцию и длительный срок службы. Квадратная форма дает дополнительное пространство для размещения проводов, и упрощает процесс монтажа.

Габаритные размеры: 85х85х40мм.
Защита: IP54

Распределительные коробки ПластЭлектро производятся на одноименном московском заводе. Компания ПластЭлектро самая первая в стране наладила производство данной продукции. На сегодняшний день предлагаемый ассортимент насчитывает более 40 видов распределительных коробок различных типов.

Продукция ПластЭлектро имеет все необходимые сертификаты, отличается высоким качеством и надежностью.

Коробка распределительная (распаячная) 85х85х40 (6 вводов, наружный монтаж) IP54 PE (112)
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Коробка распределительная (распаячная) 85х85х40 (6 вводов, наружный монтаж) IP54 PE (112) — цена, фото, технические характеристики. Для того, чтобы купить Коробка распределительная (распаячная) 85х85х40 (6 вводов, наружный монтаж) IP54 PE (112) в интернет-магазине prestig. ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Коробка распределительная (распаячная) 85х85х40 (6 вводов, наружный монтаж) IP54 PE (112) оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

1x (размер) / 6x (размер) распределительная коробка — MarMasz

Скрытый ярлык

ВСЕ

Скрытый ярлык

аксессуары

Скрытый ярлык

Інструменти для станок

Скрытый ярлык

Отвод круглого сечения

Скрытый ярлык

Ножі

Скрытый ярлык

Переход круглого сечения

Скрытый ярлык

Валки

Скрытый ярлык

Коробки розподілу

Скрытый ярлык

Циркулярні пилки CMT

Скрытый ярлык

Циркулярні пилки FABA

Скрытый ярлык

Циркулярні пилки GLOBUS

Скрытый ярлык

Тройник круглого сечения

Скрытый ярлык

Шланг для аспирации

Скрытый ярлык

Мішки

Скрытый ярлык

Шибер

Скрытый ярлык

Внутренние разъемы

Скрытый ярлык

МАШИНЫ

Скрытый ярлык

Пресс для брикетирования

Скрытый ярлык

Шипонарізний верстат

Скрытый ярлык

Пазовально-долбежный станок

Скрытый ярлык

Фрезерный станок

Скрытый ярлык

Фрезерные станки

Скрытый ярлык

Вертикально-фрезерный станок

Скрытый ярлык

Другие фрезерные станки

Скрытый ярлык

Гилотина

Скрытый ярлык

Рейсмусовый станок

Скрытый ярлык

Круглопалочный станок

Скрытый ярлык

Станки с ЧПУ

Скрытый ярлык

Распределители клея

Скрытый ярлык

Оцилиндровочный станок

Скрытый ярлык

Аспирация

Скрытый ярлык

Oflisiarki i obrzynarki

Скрытый ярлык

Кромкооблицовочный станок

Скрытый ярлык

Оптимизации машины

Скрытый ярлык

Заточной станок

Скрытый ярлык

пил

Скрытый ярлык

Станок форматно раскроечный

Скрытый ярлык

Вертикальная панельная пила

Скрытый ярлык

Горизонтальная пила

Скрытый ярлык

Круглопильный станок

Скрытый ярлык

Ленточная пила

Скрытый ярлык

Механизм подачи

Скрытый ярлык

Другое

Скрытый ярлык

Пресс для фанеры

Скрытый ярлык

Измельчитель древесины

Скрытый ярлык

Покрасочная камера

Скрытый ярлык

Sprężarki i kompresory

Скрытый ярлык

2-3-4-сторонние строгальные станки

Скрытый ярлык

Grubiarki trzystronne

Скрытый ярлык

Станок четырехсторонний

Скрытый ярлык

Двусторонний рейсмус

Скрытый ярлык

щетками

Скрытый ярлык

измельчители

Скрытый ярлык

Ленточно-шлифовальный станок

Скрытый ярлык

Szlifierki krawędziowe

Скрытый ярлык

Шлифовальный станок другой

Скрытый ярлык

Широкий шлифовальный станок

Скрытый ярлык

Станок круглошлифовальный

Скрытый ярлык

Токарный станок

Скрытый ярлык

Многопильный станок

Скрытый ярлык

багатоцільовий станок

Скрытый ярлык

Многопильный станок

Скрытый ярлык

Сверлильный станок

Скрытый ярлык

Вертикальные сверла

Скрытый ярлык

Горизонтальные сверлильные станки

Скрытый ярлык

Многошпиндельные сверлильные станки

Скрытый ярлык

Фуговальный станок

Скрытый ярлык

Фуговальный станок — Рейсмусовый станок

Скрытый ярлык

Zszywarki, spajarki

Виды распределительных коробок для электропроводки, соединение проводов правила монтажа

Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Содержание статьи

Классификация распределительных коробок

Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:

открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Хотите узнать все про прибор для поиска скрытой проводки? Мы предоставили Вам эту информацию.
Вас интересует, что такое глубина заложения ленточного фундамента? Информация тут.

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

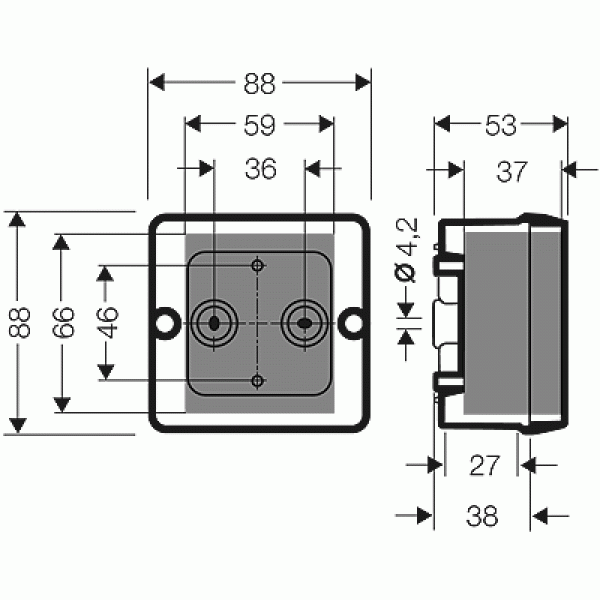

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.

В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео

Коробка распределительная или распаечная

Профессиональный подход в электромонтаже это залог качественно собранной электрической сети. Одним из основных элементов электрической сети является коробка распределительная. В ней осуществляются все основные соединения и ответвления в электрической сети. От выбора и способа монтажа распределительной коробки зависит сохранность электрических соединений.
