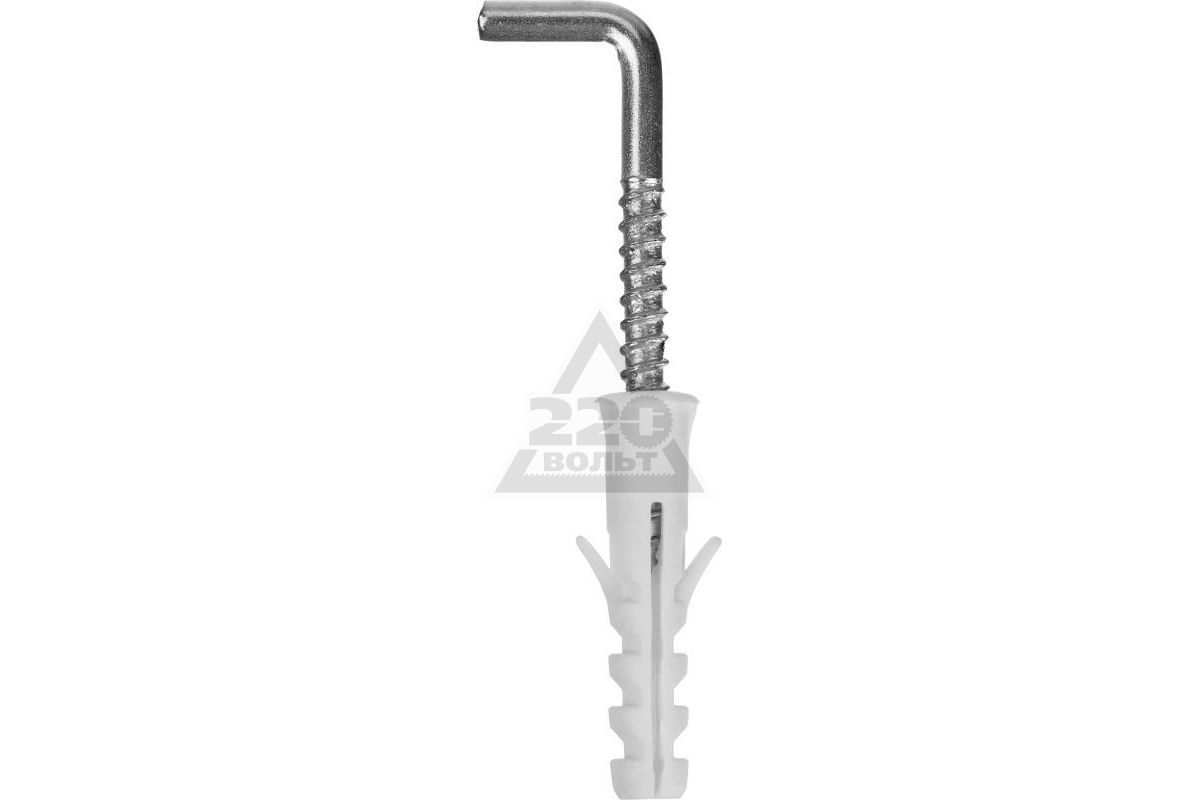

Дюбели распорные

Что из себя представляет и как выглядит дюбель?

   Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем — манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
   Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.
   Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.

   Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
   У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
материал:

— Дюбель под гипсокартон
— Дюбель под бетон
— Дюбель под пенобетон
— Дюбель под газобетон и др.

   В нашем интернет-магазине «Крепежный двор» очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель — это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал.

Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно — монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

Многие задаются вопросом какие бывают дюбеля?









   Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:

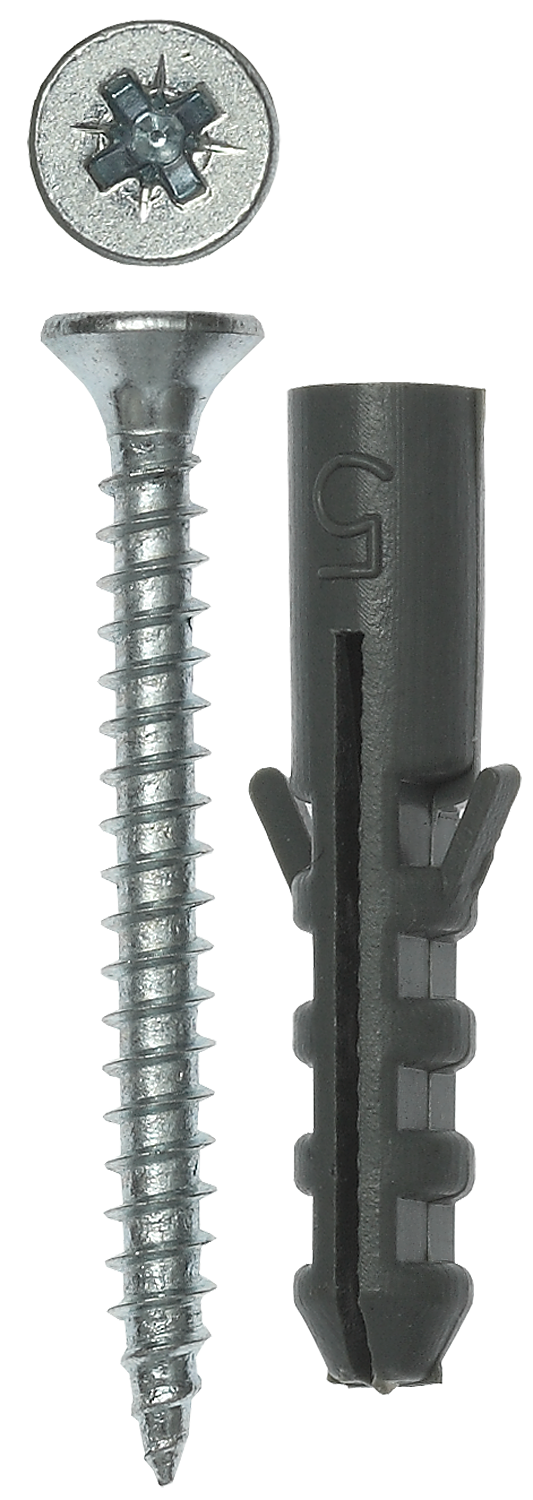

1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание.

Применяется в полнотелых материалах — бетон, кирпич, камень.

2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)
Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях. Выполнен из полипропилена.

5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида — дюбель с бортиком и дюбель потай.
Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

6. Дюбель потолочный. Два вида — дюбель с бортиком и дюбель потай.
Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

7. Дюбель гвоздь (дюбель под гвоздь)
Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя. У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале — бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах — это дюбель с манжетой и дюбель потай, с прессшайбой.

9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).
Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет — дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

10. Дюбель кровельный (для гидро и теплоизоляции)
Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.
При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик.

Они представлены у нас с двумя видами гвоздей — металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые — плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

12. Дюбель кровельный винтовой
Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

13. Дюбель для пенобетона (дюбель нейлоновый)
Нейлоновый дюбель, представлен у нас двумя цветами — дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый — цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

14. Дюбель Driva (дюбель для гипсокартона)
При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.
Цвет дюбелей тоже довольно широк:

— Дюбель белый
— Дюбель черный
— Дюбель синий
— Дюбель красный
— Дюбель оранжевый

Дюбели распорные пластиковые. Конструкция, особенности монтажа

Дюбель распорный представляет собой пластмассовую либо металлическую крепежную деталь. Его основное предназначение – прочная фиксация компонентов конструкций, выполненных из пластика, древесины, а также из металла к кирпичным, каменным и бетонным основаниям. Еще одна сфера применения – монтаж элементов навесного типа к листовым облицовочным материалам. Этот крепеж используется в больших объемах в ходе сборки каркасов систем из гипсокартона: дюбели сначала продевают сквозь гнезда в оцинкованном профиле, после чего их забивают в установочную базу. Такие детали являются весьма востребованными для осуществления крепления элементов интерьера к несущим вертикально расположенным основаниям и, кроме того, при монтаже корпусной мебели. Совокупность этих факторов обусловила высокую популярность крепежа данного вида на современном рынке метизов.

Конструкция

Конструкция дюбеля распорного включает:

  • Минимум два подвижных клина. Перемещение каждого в пространстве осуществляется независимо один от другого;

  • нераспорную часть. Ее предназначение – соединение в одной точке клиньев. В этой части – своего рода гильзе – имеется отверстие под саморез, шуруп или специальный гвоздь.

Принцип действия крепежа данного вида основан на силе трения. Это физическое явление появляется от раздвижения подвижных клиньев в ходе установки в нераспорную часть вышеуказанных крепежных изделий.

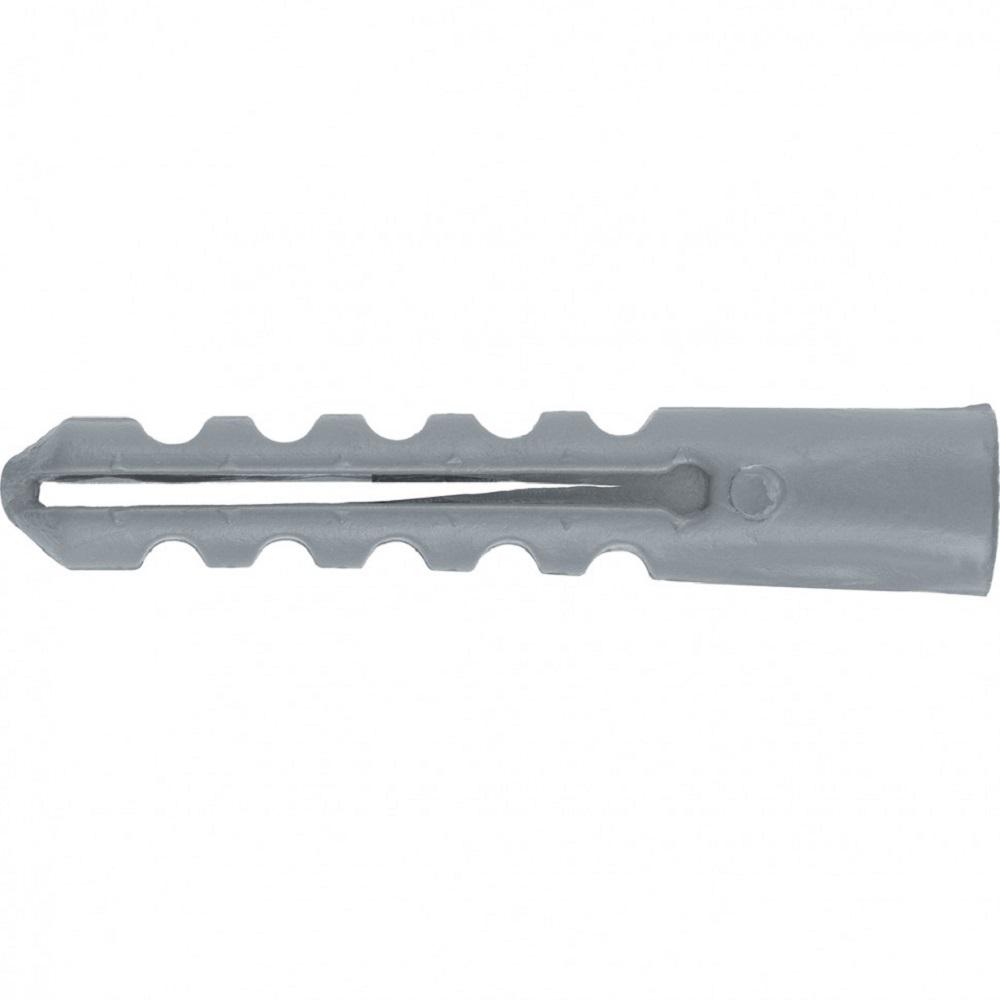

Ниже представлено изображение обычного распорного дюбеля.


Рассмотрим особенности его компонентов.

Нераспорная часть. При проникновении сквозь нее метиза, форма этой гильзы остается неизменной. Данный сегмент оказывается в теле подлежащего креплению элемента конструкции, то есть там, где в формировании прочного сцепления нет необходимости. Помимо этого, нераспорная часть препятствует контакту металла установочной базы с материалом изготовления крепежной детали.

Предназначение дюбеля определяет длину самой гильзы.

  • При условии, когда крепеж будет проходить сквозь теплоизолирующий слой либо пустоты, длина нераспорного сегмента должна быть значительной.

  • Для крепления элементов небольшой толщины подойдет дюбель с гильзой малой длины.


Распорная часть. Другое название – часть рабочая. Данный сегмент дюбеля при вхождении в него крепежного элемента свою форму меняет. Как правило, клинья разжимаются, входят в плотное соприкосновение со стенками отверстия, за счет чего увеличивается сила трения. Но существуют и другие конструкции распорной части, как, например, у дюбеля-«бабочки»: его этот отрезок меняет конфигурацию, как-бы складывается, прижимаясь одновременно к тыльной стороне хрупкого листового материала – таковым может быть, в том числе, и гипсокартон. За формирование соединения отвечает именно эта часть крепежного элемента.

Дополнительные компоненты. Распорные качества дюбеля улучшают такие элементы, как:

  • элероны, усики, шипы. Их называют стопорными, поскольку они препятствуют прокручиванию всего изделия при установке;

  • зубцы различной конфигурации и разных размеров, выступы и т.д. Эти элементы получили название «распорные». За счет них формируется более плотное внедрение в стенки монтажного гнезда тела дюбеля, и они противодействуют его вырыванию из материала установочной базы:

  • осевые. Обычно – это канал, способствующий сохранению осевого направления втулки;

  • прорези, проделанные на поверхности втулки. Проходят они по всему распорному сегменту дюбеля. Такая конструкция облегчает деформирование тела данного изделия. Чем прорезей больше – 2, 3, а то и 4 – тем на материал основы втулкой продуцируется более равномерное давление.

Установка распорных дюбелей

Для простоты усвоения процедура установки крепежа данного типа методом сквозного монтажа представлена в картинках.

На первом этапе просверливаются отверстия одновременно в материале подлежащего креплению элемента конструкции и в установочной базе. По его завершению гнездо в основании нужно прочистить с помощью, например, насоса, от образовавшихся осколков бетона, кирпича, либо строительного камня, а также от пыли.


Далее нужно ввинтить шуруп в дюбель, так, чтобы его конец не покинул пределы нераспорной части. После этого с помощью молотка вся эта конструкция забивается в основание до полного прилегания поверхностей прикрепляемой детали и установочной базы.


На завершающем этапе шуруп полностью вкручивается в дюбель. В результате клинья распорной части разойдутся, за счет чего сформируется надежное крепление.


Разновидности по материалу изготовления

Большинство моделей распорных дюбелей производятся из пластмассы. Объяснить это можно так: прочность формируемого скрепления во многом является характеристикой производной от силы и легкости деформирования. При этом, отличительной особенностью пластика является совокупность таких качеств, как эластичность и вязкость, подкрепленных большей способностью к деформации без потери основных привлекательных свойств в сравнении с иными материалами. Причем самому пластику демонстрировать некие экстраординарные показатели не нужно: для производства крепежа используются наиболее доступные полимеры.

  • Нейлон – он же полиамид. Плотность этого вязкого, прочного и жесткого материала составляет1,14 г/см3.Он нечувствителен к повреждениям механического характера, слабо изнашивается и проявляет повышенную устойчивость к воздействию вибрации. Дюбель из нейлона принято считать наиболее надежной и прочной крепежной деталью из всех полимерных. Основным недостатком является гигроскопичность нейлона. По этой причине монтировать изготовленный из него дюбель при отрицательных температурах окружающей среды или, в сырую погоду не допускается.

  • Полипропилен. Отличительная особенность – повышенная износоустойчивость в сочетании с большой твердостью. Некоторые виды полипропилена плохо переносят воздействие низких температур. К нагреву этот материал проявляет стойкость большего уровня: его деформация начинается при температуре Т≥+145°С. Склонен к растрескиванию.


  • Полиэтилен. У этого бесцветного полимера имеются такие привлекательные свойства, как устойчивость при контакте с кислотами и небольшой вес. Обладая приличной вязкостью, сохраняет свои качества даже после деформации. С точки зрения электропроводности входит в группу диэлектриков. Не подвержен негативному воздействию коррозии. Но без недостатков и здесь не обошлось. Со временем полиэтилен стареет, что сопровождается его растрескиванием.

  • Металл. Конструктивное исполнение металлических дюбелей во многом совпадает с формой полимерных изделий. Но на рынке метизов они встречаются реже. Причина очевидна: металлу присущи жесткость и большая прочность, ввиду чего он менее вязкий и упругий. Поэтому достигать деформации, сопоставимой с пластиком, без потери своих основных качеств, он просто не в состоянии. Однако металлическому крепежу характерна повышенная несущая способность, что может пригодиться в некоторых случаях. Для изготовления дюбелей используется сталь, как обычная углеродистая, так и нержавеющая. Другой популярный вариант –  производство таких элементов из латуни.

Нагрузка

При выборе дюбеля распорного нужно учитывать вид нагрузки, которая будет оказывать на него воздействие, а также корректно рассчитать мощность этого крепежа.

В бытовых условиях чаще всего встречаются внешние воздействия следующих видов:

  • Динамическая нагрузка.  Образуется при эксплуатации спортивного оборудования, например, турника, шведской стенки, либо от передвижения по лестнице. Для обеспечения требуемой прочности скрепления отдавать предпочтение следует болтовым соединениям. Им характерна повышенная устойчивость к воздействию вибрации.

  • Нагрузка горизонтальная, работающая на срез. Нагрузка данного типа возникает при креплении к стене массивных полок, навесных шкафчиков и других крупных конструкций. При подборе крепежа необходимо принимать во внимание массу изделия – рекомендуемая длина дюбеля в пределах 6 мм…10 мм. Устанавливать эту деталь в основание без пустот следует на глубину от 30 мм до 50 мм. Заглубление в материал со щелями или просто рыхлый (например, тот же гипсокартон) должно быть еще больше.

  • Вертикальная нагрузка. Образуется при подвешивании к потолку кондиционера, инженерно-технических коммуникаций, осветительного прибора в виде люстры и т.д. Очевидно, что при идентичных рабочих параметрах крепежных элементов, глубина их проникновения в потолок должна превышать значение данного показателя по сравнению с монтажом в стену. В качестве примера приведем следующие цифры: когда диаметр дюбеля составляет 6 мм, входить в стену он должен на глубину не менее, чем 40 миллиметров; при монтаже в потолок заглубление должны быть равным либо превышать 60 миллиметров.

Заключение

В заключение рекомендуем ознакомиться с полезным видео, рассказывающем об особенностях установки распорного дюбеля в рыхлое основание. Запуск ролика осуществляется стандартно: после наведения курсора на ниже размещенное изображение, нужно будет выполнить действия, указанные в высветившейся вблизи от стрелки подсказке.



Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Дюбель распорный. Строительный дюбель.

102000150

забивной (без крепежа)

4

20

нейлон

0.3

Expandet

нет

100 шт

0,8484,000,84

Купить

102000179

забивной (без крепежа)

4

20

нейлон

0. 25

0.02

Mun­go

MN

нет

100 шт

1,22122,001,22

Купить

102057581

забивной (без крепежа)

4

20

пласт­масса

0.15

Росдюбель

тип S

нет

200 шт 1000 шт

0,2957,00от 0,29

Купить

102000327

забивной (без крепежа)

5

25

нейлон

0. 45

0.12

Mun­go

MQ

нет

100 шт

2,82282,002,82

Купить

102000206

забивной (без крепежа)

5

25

нейлон

0.6

Sor­mat

NAT

нет

1400 шт 28000 шт

1,6345662,00от 1,63

Купить

102000151

забивной (без крепежа)

5

25

нейлон

1. 2

Expandet

нет

100 шт 200 шт

0,80159,00от 0,80

Купить

102000180

забивной (без крепежа)

5

25

нейлон

0.35

0.02

Mun­go

MN

нет

100 шт

2,18218,002,18

Купить

102086527

забивной (без крепежа)

5

25

нейлон

0. 35

0.1

Росдюбель

тип N

нет

1000 шт

0,57574,000,57

Купить

102057577

забивной (без крепежа)

5

25

пласт­масса

0.27

Росдюбель

тип S

нет

200 шт 2000 шт

0,22433,00от 0,22

Купить

102057622

забивной (без крепежа)

5

25

пласт­масса

0. 27

Росдюбель

тип Т

нет

2000 шт

0,35690,000,35

Купить

102057536

забивной (без крепежа)

5

30

пласт­масса

0.25

Росдюбель

тип К

нет

2000 шт

0,22433,000,22

Купить

102057537

забивной (без крепежа)

5

40

пласт­масса

0. 25

Росдюбель

тип К

нет

1000 шт

0,25250,000,25

Купить

102000216

забивной (без крепежа)

6

25

пласт­масса

0.38

Росдюбель

тип К

нет

1000 шт

0,24244,000,24

Купить

102057580

забивной (без крепежа)

6

25

пласт­масса

0. 3

Росдюбель

тип S

нет

1000 шт

0,25254,000,25

Купить

102057623

забивной (без крепежа)

6

25

пласт­масса

0.3

Росдюбель

тип Т

нет

1000 шт

0,35353,000,35

Купить

102000328

забивной (без крепежа)

6

30

нейлон

1. 1

0.12

Mun­go

MQ

нет

100 шт

4,22422,004,22

Купить

102000207

забивной (без крепежа)

6

30

нейлон

0.9

Sor­mat

NAT

нет

100 шт 800 шт

1,05840,00от 1,05

Купить

102000343

забивной (без крепежа)

6

30

нейлон

0. 25

Sor­mat

YLT

нет

150 шт

4,84726,004,84

Купить

102000181

забивной (без крепежа)

6

30

нейлон

0.6

0.06

Mun­go

MN

нет

100 шт

3,57357,003,57

Купить

102086528

забивной (без крепежа)

6

30

нейлон

0. 8

Росдюбель

тип N

нет

1000 шт

0,63629,000,63

Купить

102000217

забивной (без крепежа)

6

30

пласт­масса

0.38

Росдюбель

тип К

нет

1000 шт

0,22217,000,22

Купить

102057578

забивной (без крепежа)

6

30

пласт­масса

0. 35

Росдюбель

тип S

нет

1000 шт

0,41414,000,41

Купить

102057624

забивной (без крепежа)

6

30

пласт­масса

0.35

Росдюбель

тип Т

нет

1000 шт

0,41405,000,41

Купить

102000199

забивной (без крепежа)

6

35

нейлон

0. 6

0.05

Mun­go

MU

нет

100 шт

4,83483,004,83

Купить

102000215

забивной (без крепежа)

6

35

пласт­масса

0.38

Росдюбель

тип К

нет

1000 шт

0,27271,000,27

Купить

102057579

забивной (без крепежа)

6

35

пласт­масса

0. 38

Росдюбель

тип S

нет

1000 шт

0,27271,000,27

Купить

102057625

забивной (без крепежа)

6

35

пласт­масса

0.38

Росдюбель

тип Т

нет

1000 шт

0,42420,000,42

Купить

102086529

забивной (без крепежа)

6

40

нейлон

0. 9

0.1

Росдюбель

тип N

нет

1000 шт

0,68683,000,68

Купить

102000218

забивной (без крепежа)

6

40

пласт­масса

0.38

Росдюбель

тип К

нет

1000 шт

0,29287,000,29

Купить

102000200

забивной (без крепежа)

6

45

нейлон

0. 6

0.05

Mun­go

MU

нет

70 шт 100 шт

4,29300,00от 4,29

Купить

102000196

забивной (без крепежа)

6

50

нейлон

0.6

0.06

Mun­go

MNL

нет

100 шт

5,74574,005,74

Купить

102086530

забивной (без крепежа)

6

50

нейлон

1. 1

0.12

Росдюбель

тип N

нет

1000 шт

1,021015,001,02

Купить

102000219

забивной (без крепежа)

6

50

пласт­масса

0.39

Росдюбель

тип К

нет

1000 шт

0,35350,000,35

Купить

102000153

забивной (без крепежа)

6

55

нейлон

1. 3

Expandet

нет

100 шт

2,24224,002,24

Купить

102000220

забивной (без крепежа)

6

60

пласт­масса

0.4

Росдюбель

тип К

нет

1000 шт

0,37371,000,37

Купить

102000182

забивной (без крепежа)

7

35

нейлон

0. 7

Mun­go

MN

нет

100 шт

2,69269,002,69

Купить

102000221

забивной (без крепежа)

8

30

пласт­масса

0.4

Росдюбель

тип К

нет

1000 шт

0,29288,000,29

Купить

102057582

забивной (без крепежа)

8

30

пласт­масса

0. 38

Росдюбель

тип S

нет

1000 шт

0,29288,000,29

Купить

102057626

забивной (без крепежа)

8

30

пласт­масса

0.38

Росдюбель

тип Т

нет

1000 шт

0,60602,000,60

Купить

102000154

забивной (без крепежа)

8

40

нейлон

1. 6

Expandet

нет

100 шт

1,68168,001,68

Купить

102000183

забивной (без крепежа)

8

40

нейлон

0.85

Mun­go

MN

нет

100 шт

5,12512,005,12

Купить

102086531

забивной (без крепежа)

8

40

нейлон

1

0. 15

Росдюбель

тип N

нет

50 шт 1000 шт

0,95953,00от 0,95

Купить

102023655

забивной (без крепежа)

8

40

пласт­масса

0.55

Росдюбель

тип К

нет

1000 шт

0,32321,000,32

Купить

102057583

забивной (без крепежа)

8

40

пласт­масса

0. 42

Росдюбель

тип S

нет

200 шт 1000 шт

0,32317,00от 0,32

Купить

102057627

забивной (без крепежа)

8

40

пласт­масса

0.42

Росдюбель

тип Т

нет

1000 шт

0,61608,000,61

Купить

102000344

забивной (без крепежа)

8

48

нейлон

0. 5

Sor­mat

YLT

нет

100 шт

6,03603,006,03

Купить

102000201

забивной (без крепежа)

8

50

нейлон

0.8

0.1

Mun­go

MU

нет

50 шт

7,36368,007,36

Купить

102086532

забивной (без крепежа)

8

50

нейлон

1. 1

0.16

Росдюбель

тип N

нет

1000 шт

0,92921,000,92

Купить

102000222

забивной (без крепежа)

8

50

пласт­масса

0.55

Росдюбель

тип К

нет

30 шт 1000 шт

0,41408,00от 0,41

Купить

102057584

забивной (без крепежа)

8

50

пласт­масса

0. 45

Росдюбель

тип S

нет

1000 шт

0,41408,000,41

Купить

102057628

забивной (без крепежа)

8

50

пласт­масса

0.45

Росдюбель

тип Т

нет

1000 шт

0,65648,000,65

Купить

102023656

забивной (без крепежа)

8

60

пласт­масса

0. 55

Росдюбель

тип К

нет

50 шт 500 шт

0,63313,00от 0,63

Купить

102000340

забивной (без крепежа)

8

65

нейлон

1.4

Sor­mat

NAT L

нет

50 шт

8,56428,008,56

Купить

102000155

забивной (без крепежа)

8

65

нейлон

1. 6

Expandet

нет

20 шт 50 шт

3,9078,00от 3,90

Купить

102000197

забивной (без крепежа)

8

65

нейлон

0.6

0.09

Mun­go

MNL

нет

50 шт

9,04452,009,04

Купить

102086533

забивной (без крепежа)

8

65

нейлон

1. 2

0.17

Росдюбель

тип N

нет

50 шт 500 шт

1,53764,00от 1,53

Купить

102000223

забивной (без крепежа)

8

80

пласт­масса

0.6

Росдюбель

тип К

нет

50 шт 500 шт

0,81406,00от 0,81

Купить

102000330

забивной (без крепежа)

10

50

нейлон

1. 9

0.3

Mun­go

MQ

нет

50 шт

11,74587,0011,74

Купить

102000209

забивной (без крепежа)

10

50

нейлон

2.4

Sor­mat

NAT

нет

180 шт

5,43978,005,43

Купить

102000256

забивной (без крепежа)

10

50

нейлон

3. 2

Expandet

нет

50 шт

3,16158,003,16

Купить

102000184

забивной (без крепежа)

10

50

нейлон

1.4

0.2

Mun­go

MN

нет

50 шт

9,84492,009,84

Купить

102086523

забивной (без крепежа)

10

50

нейлон

1. 5

Росдюбель

тип N

нет

500 шт

1,44720,001,44

Купить

102057585

забивной (без крепежа)

10

50

пласт­масса

0.7

Росдюбель

тип S

нет

50 шт 500 шт

0,58288,00от 0,58

Купить

102057617

забивной (без крепежа)

10

50

пласт­масса

0. 7

Росдюбель

тип Т

нет

500 шт

0,99495,000,99

Купить

102000345

забивной (без крепежа)

10

56

нейлон

0.5

Sor­mat

YLT

нет

50 шт

8,22411,008,22

Купить

102000202

забивной (без крепежа)

10

60

нейлон

1. 2

0.2

Mun­go

MU

нет

25 шт

12,20305,0012,20

Купить

102000224

забивной (без крепежа)

10

60

пласт­масса

0.8

Росдюбель

тип К

нет

500 шт

0,64321,000,64

Купить

102000341

забивной (без крепежа)

10

80

нейлон

2. 4

Sor­mat

NAT L

нет

25 шт

23,40585,0023,40

Купить

102000157

забивной (без крепежа)

10

80

нейлон

3.2

Expandet

нет

25 шт

7,24181,007,24

Купить

102086524

забивной (без крепежа)

10

80

нейлон

1. 9

0.3

Росдюбель

тип N

нет

250 шт

2,23558,002,23

Купить

102000174

для ячеи­стого бетона, забивной (без крепежа)

10

90

нейлон

0.4

Mun­go

ML

нет

100 шт

24,032403,0024,03

Купить

102000227

забивной (без крепежа)

10

100

пласт­масса

1

Росдюбель

тип К

нет

250 шт

1,58396,001,58

Купить

102000175

для ячеи­стого бетона, забивной (без крепежа)

10

120

нейлон

0. 4

Mun­go

ML

нет

10 шт 50 шт

17,46873,00от 17,46

Купить

102000331

забивной (без крепежа)

12

60

нейлон

2.7

0.4

Mun­go

MQ

нет

25 шт

17,88447,0017,88

Купить

102000210

забивной (без крепежа)

12

60

нейлон

3. 3

Sor­mat

NAT

нет

100 шт 2250 шт

16,1836402,00от 16,18

Купить

102000158

забивной (без крепежа)

12

60

нейлон

4

Expandet

нет

25 шт

6,48162,006,48

Купить

102000185

забивной (без крепежа)

12

60

нейлон

1. 8

0.4

Mun­go

MN

нет

25 шт

13,84346,0013,84

Купить

102086525

забивной (без крепежа)

12

60

нейлон

2

0.32

Росдюбель

тип N

нет

25 шт 250 шт

2,30574,00от 2,30

Купить

102057586

забивной (без крепежа)

12

60

пласт­масса

1

Росдюбель

тип S

нет

250 шт

0,99248,000,99

Купить

102057618

забивной (без крепежа)

12

60

пласт­масса

1

Росдюбель

тип Т

нет

25 шт 250 шт

1,62405,00от 1,62

Купить

102000203

забивной (без крепежа)

12

70

нейлон

1. 7

0.3

Mun­go

MU

нет

15 шт

30,67460,0030,67

Купить

102000225

забивной (без крепежа)

12

70

пласт­масса

1.1

Росдюбель

тип К

нет

250 шт

1,02255,001,02

Купить

102000159

забивной (без крепежа)

12

95

нейлон

4

Expandet

нет

20 шт

12,85257,0012,85

Купить

102000332

забивной (без крепежа)

14

70

нейлон

3

0. 55

Mun­go

MQ

нет

10 шт

31,20312,0031,20

Купить

102000160

забивной (без крепежа)

14

70

нейлон

5

Expandet

нет

20 шт

14,90298,0014,90

Купить

102000186

забивной (без крепежа)

14

70

нейлон

2. 6

0.5

Mun­go

MN

нет

15 шт

31,33470,0031,33

Купить

102086526

забивной (без крепежа)

14

70

нейлон

2.4

0.4

Росдюбель

тип N

нет

250 шт

2,91728,002,91

Купить

102057619

забивной (без крепежа)

14

70

пласт­масса

1. 4

Росдюбель

тип Т

нет

25 шт 250 шт

2,13533,00от 2,13

Купить

102000204

забивной (без крепежа)

14

75

нейлон

2.1

0.45

Mun­go

MU

нет

10 шт

31,30313,0031,30

Купить

102000176

для ячеи­стого бетона, забивной (без крепежа)

14

90

нейлон

0. 6

Mun­go

ML

нет

50 шт

49,642482,0049,64

Купить

102000177

для ячеи­стого бетона, забивной (без крепежа)

14

120

нейлон

0.6

Mun­go

ML

нет

50 шт

56,042802,0056,04

Купить

102000187

забивной (без крепежа)

15

75

нейлон

2. 9

0.6

Mun­go

MN

нет

10 шт

33,40334,0033,40

Купить

102000161

забивной (без крепежа)

16

80

нейлон

5.8

Expandet

нет

15 шт 40 шт

21,75870,00от 21,75

Купить

102000188

забивной (без крепежа)

16

80

нейлон

3. 2

0.6

Mun­go

MN

нет

10 шт

41,20412,0041,20

Купить

102057620

забивной (без крепежа)

16

80

пласт­масса

1.8

Росдюбель

тип Т

нет

150 шт

4,46669,004,46

Купить

102000162

забивной (без крепежа)

20

90

нейлон

8

Expandet

нет

10 шт 25 шт

35,60890,00от 35,60

Купить

102057621

забивной (без крепежа)

20

100

пласт­масса

2. 4

Росдюбель

тип Т

нет

100 шт

8,03803,008,03

Купить

ГОСТ, металлические дюбели-гвозди 6х40 и дюбель с гайкой 6х60, характеристики других моделей

Распорный дюбель – это вид строительно-монтажных метизов, предназначенных для крепления конструкций и оборудования в твёрдые основания, чаще всего стены. Распорными они называются из-за характерного типа крепления за счёт создаваемого трения с помощью подвижных клиньев.

Особенности

Распорный дюбель соответствует ГОСТ 28778–90. Относится к строительно-монтажным крепёжным изделиям. Задача дюбеля — обеспечить дополнительную фиксацию основного метиза (самореза) в несущей конструкции. Эти изделия применяются при монтаже и закреплении в пустотелых основаниях, когда крепёж другого типа оказывается малоэффективным.

Имеющиеся распорные клинья выступают буфером между основной конструкцией и болтом, саморезом, обеспечивая прочность соединения за счёт расклинивания распорной части в несущем основании.

Анкеровка происходит во время вкручивания шурупа, когда расходящиеся клинья упираются в стенки просверленного отверстия.

Дюбели выполняются в нескольких видах из различных материалов:

В зависимости от этого, а также длины и диаметра, дюбели имеют соответствующие технические характеристики.

Разновидности

Производители предлагают широкий ассортимент крепёжных метизов, среди них немало разновидностей распорных дюбелей.

  • Пластиковые с шипами. Этот вид считается универсальным. Используется для внутренних работ, так как пластик не самый прочный материал и легко поддаётся разрушению от влияния температурных перепадов, воздействия влаги и солнца. Работают полипропиленовым дюбелем с любыми поверхностями, в том числе бетонными, каменными.

  • Капроновые с шипами. Используются для фасадных и других работ. Специальные усики-шипы позволяют крепко удерживать метиз внутри основания. Для работы с этим видом крепежа подбирают саморезы диаметром 0,3–0,8 см.
  • Дюбель для гипсокартона. Именно такая разновидность подходит для работы с этим хрупким и ненадёжным материалом, неспособным удержать простой крепёж и тяжёлый вес. Особая сверлоконечная форма позволит обойтись без сверла, если дюбель металлический.
  • Металлический с гайкой. Используется в большинстве строительных материалов как полнотелых, так и пустотелых: бетон и газобетон, кирпич и камень, гипсовые панели. Подходит для крепления конструкций среднего веса: вытяжек, кондиционеров, телевизоров. Имеет гладкую поверхность дюбеля, распорная втулка устроена таким образом, что при вбивании расклинивается намертво, оставаясь несъёмной.
  • Дюбель-гвоздь. Метиз предназначен для крепления лёгких конструкций к основанию из полнотелых и пустотелых материалов, таких как бетон, кирпич, ДСП, гипсокартон и т. д.

  • Дюбель-шпилька. Применяется для крепежа лёгких предметов: картин, небольших полочек и навесных шкафчиков. Шпилька выполнена из оцинкованной стали. Имеет превосходные антикоррозийные качества.
  • Четырёхраспорный дюбель. Крепёжный метиз в комплекте с шурупом, применяется для монтажа в полнотелых основах: бетон, камень, кирпич.

  • Латунные модели применяются для небольших глубин анкеровки: ручки, кронштейны, мебельные фасады.
  • Дюбель-хомут используют в работе с электропроводкой, для монтажа кабеля: конструкция имеет петлю в верхней части для обхвата кабеля, а в нижних частях — распорные зубцы, удерживающие дюбель в отверстии.

Размеры

Размер дюбеля – это диаметр или ширина изделия и длина. Широкий ассортимент распорных моделей предлагает по нескольку размеров длины — от трёх и более вариантов. Самые востребованные размеры – 6х30, 10х50 и 6х37, диаметр дюбеля должен соответствовать диаметру отверстия.

  • Четырёхраспорные дюбели используются для работы с полнотелыми основаниями, имеют размеры от 5х25 до 20х100. Наибольшим спросом среди них пользуются 6х35, 6х50, 8х80, 10х100.

  • Полипропиленовые, пластиковые универсальные модели имеют размеры 5х32, 6х37, 6х42, 6х52, 8х52, 8х72, 10х61, 12х71.

  • Дюбель-гвозди для работы с бетоном, камнем, кирпичом — 6х30, 6х40, 6х50, 6х60, 6х65, 8х50.

  • Капроновые для фасадных работ – от 8х100 до 10х100.

  • Дюбель-шпилька, с помощью которого производят крепление лёгких конструкций, а также всех типов теплоизоляции – 4х8х45, 10х50, 10х80, 10х90, 10х100 и до 10х300.

  • Металлический дюбель-крокодил, применяемый в работе с газобетоном и другими пористыми основаниями – от 8х30 до 10х60.

  • Винтовые сверлоконечные нейлоновые или металлические метизы предлагают размеры 4,8х45, 8х55, 14х80, 10х60.

  • Дюбель-гвоздь выпускается следующих размеров: 4х40, 4,5х30, 4,5х40, 4,5х50, 4,5х60, 5х40.

Расчёт при монтаже

Выбор дюбеля — дело непростое. Чтобы крепление было надёжным и качественным, необходимо учитывать материал основания, его структуру, вес монтируемой конструкции, её особенности. Фиксация изделий с большим весом требует подбора метизов с глубиной фиксации не менее 8,5 см.

  • Предметы с небольшим весом — навесные шкафчики в ванной комнате, декоративные полочки, настенные часы – можно крепить с помощью распорных дюбелей диаметром от 7 мм и длиной от 3 см.

  • Для монтажа тяжёлых потолочных навесных конструкций — многоярусных люстр, массивных бронзовых светильников – следует выбирать крепёж с поперечными насечками и распорными усиками. При этом важно соблюдать соответствие диаметров отверстия и самого метиза. Для работы с гипсокартоном более всего подходят винтовые сверлоконечные модели.

  • Металлический дюбель-крокодил выбирается для монтажа конструкций к несущим основаниям из газобетона, пенобетона и прочих пористых материалов.

  • Для монтажа тепло- и гидроизоляции производители предлагают дюбель-шпильку с тарельчатой шляпкой — особенности его головки прикрепляют изоляционный материал более плотно и аккуратно, без риска повреждения. Подобные изделия с металлическими гвоздями способны выдерживать большой вес, но на открытом воздухе легко поддаются коррозии, поэтому лучше выбрать вариант с термокрышкой.

  • Для монтажа кронштейнов или фасадных профилей, обрешёток выбираются фасадные модели.

  • Для закрепления электропроводов и кабелей производители предлагают оптимальный вариант в виде дюбеля-хомута. Петля хомута прочно охватывает провод, а его зубчатые концы надежно фиксируют всю систему на несущей поверхности. Отличная замена гвоздям и другим фиксирующим приспособлениям.

Технология

Для правильного применения распорных метизов нужны инструменты, соблюдение технологии и алгоритма действий. Кроме самого крепежа, необходимо приготовить изоленту, остроконечный инструмент (гвоздь или нож), молоток и электродрель с победитовым сверлом, шуруповёрт или отвёртку, строительный фен или пылесос.

  • На поверхности отмечают место установки дюбеля, ставят метку карандашом. Затем гвоздём, кончиком ножа или другим остроконечным предметом проделывают небольшое углубление.

  • Проверяют соответствие диаметра сверла и дюбеля — идеальный вариант, когда дюбель вставляют усилием в подготовленное гнездо.

  • На самом сверле кусочком изоленты отмечают нужную глубину будущего отверстия, чуть больше длины самого дюбеля.

  • Просверливается отверстие, при этом дрель должна находиться в перпендикулярном положении по отношению к несущей поверхности.

  • Полученное отверстие должно быть очищено от пыли и мусора. Его продувают с помощью фена или пылесоса.

  • Метиз вставляется до упора, при этом необходимо соблюдать максимальную осторожность и аккуратность, чтобы не повредить крепёжное приспособление.

  • После этого в дюбель вкручивается шуруп, саморез с помощью шуруповёрта или вручную — используя отвёртку.

Если количество метизов окажется недостаточным, им легко можно найти замену: из деревянного брусочка нужной длины готовят деталь круглого сечения конусовидной формы, соответствующей длины и диаметра. При соблюдении всех условий правильного выбора и монтажа несложно получить надёжную и крепкую фиксацию.

В следующем видео представлен обзор дюбелей.

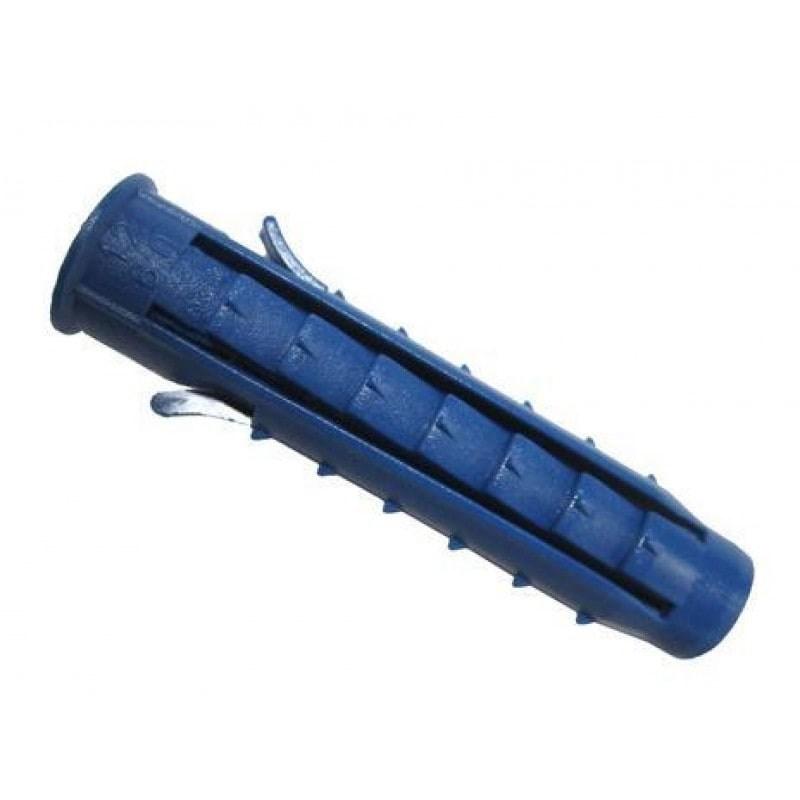

Дюбель пластиковый распорный 6х30, 6х40, 6х60 ежик, елочка полиэтиленовый

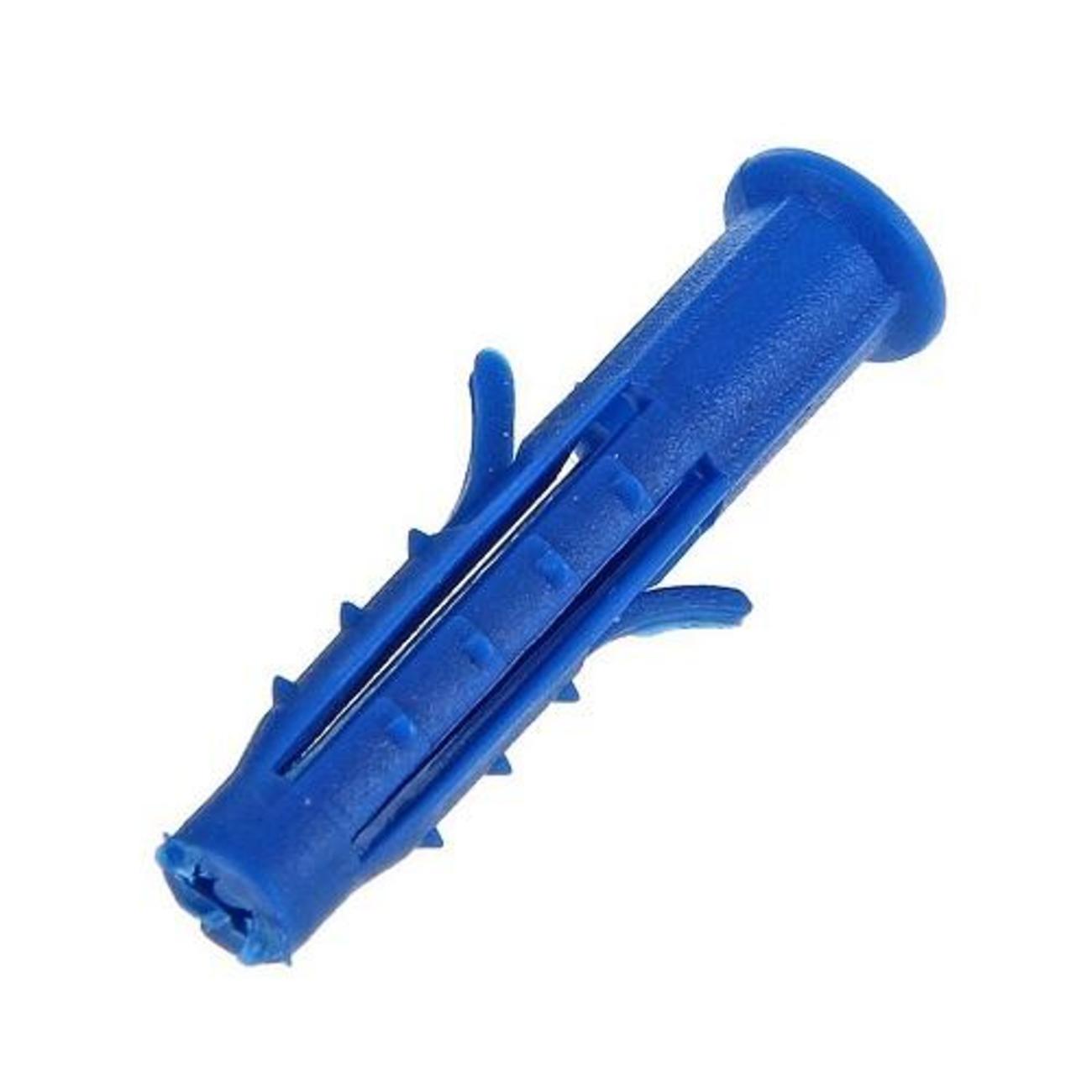

Дюбель пластиковый распорный 6х30, 6х40, 6х60 ежик, елочка полиэтиленовый является классическим представителем универсальных, прочных и надежных крепежных механизмов с пластиковой или металлической стержневой основой и прочной распорной частью (например, полипропиленовой ежик или елочка).

Пластиковый распорный дюбельный механизм отличается полиэтиленовой, полипропиленовой или нейлоновой основой, что характеризуется поразительным противодействием бактериальным или коррозийным разрушениям. Такие дюбели обладают ударопрочными характеристиками и стойкостью к термическим воздействиям. Металлические крепежные механизмы обладают стальной или латунной основой с оцинкованным напылением.

Дюбель пластиковый распорный, цена которых зависит от качества, размера и предназначения, бывают:

·       Стандартными нейлоновыми дюбелями – крепёжными механизмами распорного типа, что отличаются совместимостью с любыми стенными поверхностями бетон, кирпич, блок. Распорный дюбель такого типа используют в паре с качественным пластиковым шурупом с диаметральным показателем от 2 до 16 мм.

·       Дюбелями для газобетонных конструкций, что отличаются прочным и надёжным забиванием в газобетонную основу.

·       Дюбель пластиковый распорный 6х30, 6х40, 6х60 ежик, елочка полиэтиленовый, что отличаются прочным сцеплением с конструкциями.

·       Рамными дюбельными крепежами, что разделяются на крепёжные механизмы для сплошной твёрдой основы, а также на дюбели для щелевого пустотелого материала. Отличаются удлиненной распорной частью для эффективного зацепления крепежа с основами пустотелых конструкций.такие дюбели являются обязательным крепежным механизмом для оптимального и прочного монтажа оконной, дверной или балконной коробки, а также обшивки с помощью штукатурных или теплоизоляционных слоев.

·       Универсальными распорными дюбельными крепежами для крепления и для сплошных и для пустотелых основ. Они отличаются надёжной полой фиксацией, компактностью и упрощенностью установки, а также пластичностью.

·       Гвоздевыми распорными дюбелями для надежной и долговременной фиксации обрешеточных реек и плинтусов. Такие дюбели подвержены быстрому и упрощенному забиванию – дюбель распорный гост обладает оптимальными техническими показателями.

·       Дюбелями, что имеют откидную подпружиненную планку – распорными крепежными элементами для скрепления предметов к пустотелой перегородке и подшивному потолку, например, при креплении люстры или дополнительных декоративных элементов на гипсокартонном потолке – дюбель распорный с металлическим стержнем и практичный, и надежный одновременно.

·       Утеплителедержателями – дюбелями для крепления и удержания утеплительных основ из пеноматериала или минеральной ваты.

·       Металлическими распорными дюбелями для тонкостенной, пустотелой конструкционной основы. Дюбель полиэтиленовый распорный отличается крайней совместимостью с высокими нагрузками и ударами.

·       Бетонных или полнотелых кирпичных основ – данный тип распорных дюбельных конструкций совместим со слишком высокими нагрузками, что позволяет использовать его для монтажа солнцезащитных маркиз, гаражных воротных конструкций или грузоподъемных талей.

Прецизионные разжимные дюбели / Штифты для локатора DexLoc ™

Прецизионные разжимные дюбели / Штифты для локатора DexLoc ™

DexLoc ™ штифты локатора с двойным расширением позволили быстро и точно определить двойные тиски на пластинах локатора.

  • Материал: сталь, закаленная до 50-55 ° C по шкале Роквелла.
  • Самоцентрирующийся и повторяемый с точностью +/- 0.0005 «(0,013 мм)
  • Верхняя и нижняя половина дюбеля раздельно расширяются
  • Выравнивает два отверстия по центру и фиксирует их на месте.
  • Доступ к обоим стопорным винтам осуществляется сверху штифта.
  • Патент № 5,975,788
  • Чертежи деталей
  • Документация по продукту

Щелкните номер детали на графике ниже
для Цена и проверка запасов.

CAD Ссылка для загрузки
DEX-250 1/4 1/2 0,250 0,249 0,245 0,428 5/64 3/32
DEX-375 3/8 3/4 0,375 0,374 0,370 0,634 1/8 5/32
DEX-500 1 / 2 1 0.500 0,499 0,495 0,881 5/32 3/16
DEX-625 5/8 1 1/4 0,625 0,624 0,620 1,162 3/16 7/32
DEX-750 3/4 1 1/2 0,750 0,749 0,745 1,390 1/4 5 / 16
DEX-1 1 2 1.000 0,999 0,995 1,758 3/8 1/2
DEX-10 10 20 10 9,98 9,88 17,45 3 4
DEX-12 12 25 12 11,98 11,89 22,48 4 5
DEX-14 14 28 14 13.97 13,89 24,74 4 5
DEX-16 16 32 16 15,98 15,90 29,51 5 6
DEX-20 20 38 20 19,98 19,89 35,31 6 8

Если не указано иное, английскими единицами измерения являются дюймы (дюймы) и фунты (фунты) и метрические единицы миллиметры (мм) и килограммы (кг).

Metaligner® — SB Whistler

Дюбели распорные

Многоразовые дюбели METALIGNER состоят из закаленного конического штифта с резьбой и конической втулки с вертикальным разрезом. Штифт вставляется во втулку и врезается в нее, фиксируя конусы для обеспечения равномерного расширения по всей втулке и вынуждая сопрягаемые детали точно совмещаться. Дюбели METALIGNER снимаются сверху — выбивное отверстие не требуется.

Как работает Metaligner ®.

Если у вас есть приложение, требующее точного выравнивания деталей при сборке, повторной сборке или для обслуживания на месте, Whistler Metaligner может помочь вам сделать это быстрее и проще с выдающейся точностью.

Metaligner ® — это расширяющийся дюбель многоразового использования, предназначенный для точного совмещения двух или более элементов, которые обычно удерживаются на месте обычными дюбелями. В отличие от обычных дюбелей, Metaligner ® можно легко вставлять и снимать там, где в секциях, которые нужно установить, есть глухое отверстие.Его никогда не нужно высверливать.

Секции станка и инструмента можно многократно снимать и заменять с точным выравниванием каждый раз. Кроме того, Metaligner® можно использовать повторно, он может правильно выровнять и заделать отверстия размером до 0,001 дюйма (0,025 мм).

Семейство Metaligner Преимущества Metaligner ® доказаны производителями механического оборудования по всему миру при изготовлении станков, насосов, дисковых приводов и точных узлов всех видов.

Преимущества Metaligner®.
  • Требуется меньшая точность в размере отверстия, так как расширение позволяет использовать диапазон примерно 0,001 дюйма (0,025 мм).
  • Может использоваться в глухих отверстиях и не требует сквозного выбивного отверстия для удаления.
  • Естественно отводит воздух, поэтому «сплющивание» не требуется.
  • Не повреждает отверстие при использовании, поэтому его можно удалить и повторно использовать в том же отверстии без дополнительной обработки.
  • Быстрее использовать в сборке и очень легко снимается для разборки.
  • Обеспечивает перестановку сопрягаемых секций с точностью выше 0,0001 дюйма (0,0025 мм) для обслуживания или ремонта в полевых условиях.
Metaligner Размеры

Metaligners производятся в дюймах и метрических размерах, что обеспечивает гибкость для самых разных применений.

РАЗМЕРЫ ДЮЙМОВ
(продается в упаковках по 6 штифтов с втулкой)

CAT.НЕТ. А B С
EX-250 1/4 1 1-7 / 32
EX-375-1 3/8 1 1-1 / 4
EX-375 3/8 1-1 / 4 1-1 / 2
EX-500 1/2 1-1 / 2 1-7 / 8
EX-625 5/8 2 2-3 / 8
EX-750 3/4 2-1 / 2 3
EX-1000 1 3 3-1 / 2

МЕТРИЧЕСКИЕ РАЗМЕРЫ (мм)

CAT.НЕТ. А B С
EX-6 6 26 32
EX-8 8 26 32
EX-10 10 32 38
EX-12 12 38 48
EX-16 16 51 61
EX-20 20 64 74
EX-25 25 76 89
Принадлежности

Натяжные гайки, съемники втулок и шестигранные ключи доступны для каждого размера Metaligner

.

ГАЙКИ 2 ″ / 50 мм
(Одна требуется для снятия)

CAT.НЕТ.
PN-250
PN-375
PN-500
PN-625
PN-750
PN-8
PN-1000

РАЗМЕР

ДЮЙМ
EX-250
EX-375
EX-500
EX-625
EX-750
———
EX-1000

МЕТРИЧЕСКИЙ РАЗМЕР (мм)
EX-6
EX-10
EX-12
EX-16
EX- 20
EX-8
EX-25

ГАЙКИ НА ТЯНУ 6 ″ / 150 мм

CAT. НЕТ.
PN-250
PN-375
PN-500
PN-625
PN-750
PN-8
PN-1000

РАЗМЕР ДЮЙМОВ
EX-250
EX-375
EX-500
EX-625
EX-750
———
EX-1000

МЕТРИЧЕСКИЙ РАЗМЕР (мм)
EX-6
EX-10
EX-12
EX-16
EX- 20
EX-8
EX-25

СЪЕМНИК
(Один необходим для снятия)
ДЛЯ ИСПОЛЬЗОВАНИЯ С METALIGNER

CAT.НЕТ.
TSP-250
TSP-375
TSP-500

ДЮЙМОВЫЙ РАЗМЕР
EX-250
EX-375
EX-500 — EX-1000

МЕТРИЧЕСКИЙ РАЗМЕР (мм)
EX-6mm EX -8 мм
EX-10 мм
EX-12 мм через EX-25 мм

УДЛИНИТЕЛЬ СЪЕМНИКА
(Для очень глубоких отверстий)

CAT. NO
TSPE-375
TSPE-500

РАЗМЕР ДЮЙМОВ
EX-375
EX-500 — EX-1000

МЕТРИЧЕСКИЙ РАЗМЕР (мм)
EX-375
EX-12 — EX-25

КЛЮЧИ С ШЕСТИГРАННЫМ КЛЮЧОМ

CAT.НЕТ
HK-156
HK-187
HK-312
HK-375
HK-750

РАЗМЕР

ДЮЙМ
EX-250
EX-375
EX-500
EX- 625 EX-750
EX-1000

МЕТРИЧЕСКИЙ РАЗМЕР (мм)
EX-6 мм
EX-8 мм EX-10 мм
EX-12
EX-16 мм EX-20 мм
EX-25

Анкерные дюбели

Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности не уступают столярным изделиям с шипом и шипом, и при этом менее чем за половину времени.Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.

Приспособления различаются по цене и характеристикам

Приспособления для установки дюбелей варьируются от простого, но нерегулируемого приспособления за 12 долларов США до мультирегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов. Вам также понадобится сверло с заостренным или круглым наконечником, подходящее к кондукторным втулкам, и зенковка шире сверла.

На любой бюджет найдется приспособление для установки дюбелей.Показаны приспособления от 1 Rockler (12 долларов США), 2 Принадлежности плотника (36 долларов), 3 Ли Valley (59 долларов США) и 4 Dowelmax (310 долларов США).

Дюбели расширяющиеся

Хотя можно купить дюбеля 1 4 «, 5 16 «, 3 8 «, 7 16 «, и 1 2 «диаметры 1 4 «и 3 8 «размеры подходят для большинства заданий. (См. Источники на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые штифты, подобные показанным в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы прочно захватить отверстия. Либо 1 1 2 «или 2» длины будут работать; а вот 1 1 2 Дюбели обеспечивают достаточное усиление для большинства стыков в 3 4 «-толстый материал.

НАКОНЕЧНИК МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный стык
Вы можете вырезать дюбели самостоятельно и проделать разгрузочные канавки по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели.Как и печенье из прессованного бука, прессованная древесина в них 3 8 «дюбели расширяются примерно на 1 32 «при контакте с влагой в клее, как показано ниже , создавая плотное прилегание.

Соединения стыковые

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .

Сделайте одну отметку тонким карандашом поперек перил и перил. В приспособление для установки дюбелей на одинаковом расстоянии друг от друга штук, составляя вторую линию ненужный.

Мы расположили эти метки по центру двух точек 3 8 дюбели 1 1 4 «на 3 1 4 «- широкие детали рамы. Вы можете добавить больше дюбелей для увеличения прочности, но не располагайте их ближе, чем 1 4 «.И оставить не менее 1 8 «дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установить глубину сверления

Затем установите глубину сверления на половину длины дюбелей плюс 1 16 «, чтобы избежать застревания клея. На этом расстоянии плюс длина втулки зажимного приспособления оберните ленту вокруг бита, фото ниже .

Самоцентрирующееся приспособление для установки дюбелей втулка помогает определить правильная глубина сверления, которая мы отметили скотчем.

Шаблон для сверления торцов и кромок

Чтобы просверлить отверстие под дюбель в торцевом волокне заготовки, совместите указательную метку самоцентрирующегося приспособления для установки дюбелей над отмеченным местом для дюбеля, верхнее фото , ниже . Затем просверлите по два отверстия для дюбелей на ленте с обоих концов на каждой направляющей.

Теперь повторите процесс на кромке стыковочной заготовки, , средняя фотография . Влага в клее может раздувать края отверстия под дюбель и раздвигать детали. Чтобы избежать этого, скосите края отверстия с помощью фаски 1 16 «-глубокая зенковка, фото внизу .

Вам нужен только один расклад отметьте, чтобы разместить это сверление кондуктор на торце заготовки (вверху) или край (средний). Бурение с два внутренних направляющих пространства отверстия на расстоянии 1 1/4 дюйма.

Зенковка 1/16 дюйма удерживает отверстие края от набухания и надавливания сустав врозь.

Затем приклейте и вставьте дюбели в стойки или рельсы. Склейте открытые дюбели и поверхности стыков, соедините детали вместе и зажать стыки на один час.

Для выполнения стыковых соединений используйте ту же технику для разметки и просверливания стыковочных кромок.Разместите отверстия не ближе 1 8 «от концов, чтобы не повредить торцевую поверхность при сборке соединения.

Стыки стыковые

Для выполнения стыковых соединений начните с просверливания отверстий под дюбели вдоль одного края, как описано в предыдущем разделе. Просверлите отверстия на достаточную глубину, чтобы выступающие дюбели были не менее 3 16 «короче, чем толщина ответной детали.

Используйте центры дюбелей (см. Источники, внизу страницы) для переноса положений отверстий под дюбели с края одной детали на поверхность ответной детали.В зависимости от размера центров дюбелей поместите их в отверстия для дюбелей, которые вы только что просверлили, или вставьте дюбель в каждое отверстие и наденьте их на эти дюбели, верхнее фото ниже .

Чтобы отметить на лицевой стороне второй соединительной детали места штифтов от первой, выровняйте концы обеих деталей с помощью бруска. Затем постучите лицевой стороной второй части по центрам дюбелей, средняя фотография.

Теперь используйте в своем сверлильном станке буровую коронку или сверло Форстнера, чтобы просверлить сопрягаемые отверстия в каждом месте, отмеченном центрами дюбелей [Фото I].Установите ограничитель глубины сверлильного станка на длину выступающих дюбелей плюс 1 16 «.

Соберите соединение в сухом виде для проверки на прилегание; затем аккуратно разберите его. Затем склеиваем и зажимаем детали.

Приспособление для установки дюбелей. 3 8 Приспособление для установки шпонок № 35242, Rockler, 800-279-4441, rockler.com. Самоцентрирующееся приспособление с фиксированной втулкой № 109-142, Поставка столярных изделий, 800-645-9292, плотник.com. Самоцентрирующееся приспособление для установки дюбелей № 25K64.01 со сменными втулками, Lee Valley Tools, 800-871-8158, leevalley.com. Комплект Dowelmax с 3 8 «втулки, OMS Tool Co., 877-986-9400, dowelmax.com.
Зенковки. Набор из пяти зенковок Grizzly № G5729, с Amazon.com.
Центры дюбелей. Каждый поставляется в упаковках по 5 шт .: 1 4 «снаружи, 3 16 6 дюймов, внутренний № 66J45.01; 3 8 «снаружи, 5 16 «внутри нет.66J45.02; и 1 2 «снаружи, 3 8 «внутренний № 66J45.03; Lee Valley Tools.
Рифленые дюбеля. 1 4 х 1 1 2 «, Роклер №70342.

Дюбель для деформационных швов

Настоящее изобретение относится к средствам дюбелей для компенсационных швов, предусмотренных между бетонными или аналогичными плитами проезжей части, полов и т.п., для обеспечения относительного горизонтального перемещения плит в направлении, параллельном длине дюбелей, только при одновременном предотвращении их вспучивания. или подъем одного по отношению к другому, или смещение относительно в любом направлении.

Многие ранее использовавшиеся конструкции дюбелей вызывают различные возражения, такие как, например, стоимость производства; стоимость монтажа подготовительного к заливке плиты; а также к неправильной работе из-за неправильной конструкции, которая приводит к появлению линий раскола или поломки в плитах. тем самым быстро побеждая сам объект и цель самого устройства. В большинстве случаев текущая практика требует относительно небольшого расстояния между дюбелями поперек конструкции соединения, что является дорогостоящим с точки зрения количества используемых тисков de: 0, и, кроме того, необходимо использовать различные приспособления для поддержки дюбелей, когда соединение Формирующая конструкция сначала укладывается поперек земляного полотна предполагаемой проезжей части.Эти опоры для дюбелей по большей части расположены в основном на концах стержня или стержня дюбелей, значительно удалены от конструкции, образующей соединение, и, очевидно, не только представляют собой дополнительные расходы, но также не поддерживают и не зацепляют дюбель в нужной точке, а именно, непосредственно рядом с самой конструкцией, образующей шов. Следовательно, когда плита заливается и материал дорожного покрытия утрамбовывается близко к структуре шва и вокруг дюбелей, для дюбелей нет опоры, в которой сосредоточено наибольшее напряжение.Следовательно, при использовании из-за высоких нагрузок качения бетон, окружающий дюбели или стержни, примыкающие к противоположным сторонам соединительной конструкции, подвергается большим нагрузкам, что приводит к быстрому разрушению бетона и образованию полостей с раструбом вокруг него. дюбели, основание или части наибольшего диаметра этих полостей, открывающиеся в пространство для стыков, и указанные полости, постепенно уменьшающиеся в диаметре до точек, в конечном итоге проходящих по всей длине концевых частей дюбелей, встроенных в каждую смежную плиту.Очевидно, что при возникновении этого состояния нежелательные линии расщепления не только образуются на тогда не поддерживаемых концах плит, что приводит к трещинам, но после того, как это состояние однажды начинается, оно быстро усугубляется до такой степени, что дюбели деформируются. или скручены так, чтобы еще больше усилить разрушающее действие дюбелей на бетон, что приводит к чрезвычайно быстрому разрушению дорожного покрытия.

Соответственно, настоящее изобретение, в целом, имеет в виду создание новых установочных штифтов, которые могут использоваться в сочетании с любым типом вертикального стыка, образующего конструкцию из металла или другого материала и состоящую из относительно небольшого количества интегрированных частей, которые могут быть собраны с соединение либо на месте в месте соединения на проезжей части, либо которое может быть предварительно собрано рядом с строительной площадкой дороги и просто размещено на месте простым действием размещения собранного соединения и средства дюбеля в заданном месте соединения.В этой связи компоновка такова, что вся конструкция будет стоять в вертикальном положении без необходимости дополнительных анкеров, штифтов или других опор, и заливка бетона может происходить быстро. Когда бетон заливается, вся конструкция так погружается в готовое покрытие, что все вертикальные напряжения поглощаются в нужной точке, а именно в непосредственной близости от соединительной конструкции, и, таким образом, распределяются должным образом, чтобы избежать установки. линий спайности и предотвращения разрушения бетона в месте расположения дюбелей.

Более конкретно, изобретение предполагает конструкцию дюбеля, включающую горизонтально расположенную планку или стержень дюбеля, который проходит через среднюю часть соединительной конструкции и жестко прикреплен к одной ее части, новые комбинированные средства поддержки, анкеровки и распределения нагрузки, в то время как Противоположная часть стержня предназначена для приема с возможностью скольжения в дополнительном или сопряженном опорном, анкерном и распределяющем нагрузку элементе, при этом предусмотрены подходящие средства для предотвращения заполнения пластиковой бетонной формы или иного вмешательства в пространство, предусмотренное в указанном элементе для перемещения дюбель.Такая компоновка позволяет установить одну секцию анкерного средства на одной стороне соединительной конструкции, а затем телескопически установить другую секцию анкерного средства, имеющую направляющую, на конец дюбеля, выступающего через другую сторону соединения. конструкция, так что, когда обе секции полностью собраны по отношению к компенсатору, вся конструкция стыка и дюбеля является полностью самонесущей и готовой к установке на проезжую часть.

Другой целью изобретения является создание дюбельной конструкции, включающей в себя анкерные средства, части которых прилегают вплотную к сторонам соединительной конструкции, в то время как другие их части предпочтительно расположены в вертикальной плоскости и под углом, отклоняющимся от противоположных граней соединения. конструкция, которая должна быть заделана в бетон выше и ниже горизонтальной плоскости дюбеля.Таким образом, комбинированные опоры и анкеры могут быть полностью встроены в бетон таким образом, чтобы адекватно распределять напряжение наложенных нагрузок по максимальной площади бетона на соседнем конце каждой плиты и обеспечивать повышенную несущую способность в точке наибольшая несущая нагрузка, а именно там, где дюбель выходит с противоположных сторон соединительной конструкции, тем самым избегая концентрации касательных напряжений в плитах в непосредственной близости от дюбелей и размещая весь бетон по всей глубине плиты заканчивается сжатием вместо частичного сжатия и частично растяжения, то есть сжатия выше и растяжения ниже линии установочных штифтов, как это происходит с конструкциями нежелательного типа, о которых говорилось ранее.

Другими целями изобретения являются создание прочной конструкции с дюбелями, которая требует использования наименьшего количества единиц поперек проезжей части; обеспечить компактный узел соединения и дюбеля, в котором используется дюбель, по существу, квадратного или прямоугольного поперечного сечения для получения большей площади соединения на одном конце дюбеля и большей опорной поверхности на другом; обеспечить средство направления дюбеля, имеющее максимальную прочность в направлении наложенных нагрузок; обеспечить элементы анкерного крепления дюбелей, которые могут быть сформированы с помощью простой и быстрой производственной операции и аналогичным образом собраны относительно стержня установочного штифта и средства направления стержня установочного штифта жестким и стабильным образом путем сварки, тем самым обеспечивая конструкцию, которая в установленном состоянии дает максимальная прочность и жесткость торцов тротуарной плитки при любых условиях эксплуатации.

Принимая во внимание вышеупомянутые и другие цели, которые станут более очевидными по мере лучшего понимания сущности изобретения, они заключаются в новых особенностях конструкции, комбинации и расположения частей, которые будут более подробно описаны ниже, проиллюстрированы. на прилагаемых чертежах и определено в прилагаемой формуле изобретения.

На чертежах одинаковые ссылочные позиции обозначают соответствующие части на связанных видах: Фиг.1 — поперечный разрез соединения, выполненного в соответствии с одним практическим вариантом осуществления изобретения.

На фиг. 2 представлен вид с торца узлов формирования соединения.

Фиг. 3 представляет собой вид сверху одного из узлов формирования соединения.

a5 На фиг. 4 представлен вид в перспективе, показывающий соединяющиеся элементы, образующие трубчатую конструкцию для приема с возможностью скольжения одной концевой части установочного штифта.

Фиг. 5, 6 и 7 — виды, аналогичные фиг. 1, 2 и 3, соответственно, иллюстрирующие альтернативный вариант осуществления изобретения; и SF Фиг. 8 — вид частично в вертикальном разрезе и частично в разрезе, иллюстрирующий слегка измененную форму деталей, образующих трубчатый элемент.

В соответствии с несколькими вариантами осуществления изобретения, показанного на чертежах, представленное новое средство для установки дюбелей предназначено для взаимодействия с любым выбранным типом конструкции для образования стыков, обозначенной, как правило, как А, расположенной между смежными концевыми частями соседнего бетонного или аналогичного материала. плиты 10-10 проезжей части.Новые приспособления для крепления дюбелей обычно обозначаются буквой B и включают в себя установочный штифт или стержень 11, используемые в сочетании с комбинированными опорными, анкерными и распределительными элементами нагрузки C, которые имеют определенные особенности и характеристики позже упоминалось более подробно.

Как показано, установочный штифт или стержень II предпочтительно выполнен с прямоугольным поперечным сечением, чтобы обеспечить большую поверхность скрепления для конца дюбеля, который заделан в плиту, чем при использовании круглого сечения, а также для обеспечения большая площадь опоры в направляющем или рамном элементе 12, который образует часть трубчатого корпуса, в котором свободный или несвязанный конец дюбеля перемещается или скользит при расширении и сжатии плит 10-10. Направляющая 12 предпочтительно представляет собой полосу металла относительно большой толщины в форме Us, расположенную горизонтально, а ее края расположены сбоку так, чтобы плоские стороны располагались выше и ниже верхней и нижней поверхностей дюбеля, тем самым обеспечивая большую прочность корпуса.Для завершения корпуса в направляющую 12 помещают легкую металлическую полосу 13, также имеющую U-образную форму, но, как будет видно из чертежей, она установлена ​​под углом 900 по отношению к элементу 12. То есть трубчатая конструкция корпуса предназначена для размещения с возможностью скольжения одной концевой части дюбеля или штифта путем соединения двух U-образных металлических частей, обозначенных как 12 и 13, причем деталь 12 включает в себя части верхней и нижней ножек и деталь 13, устанавливаемая между ножками детали 12 и включающая в себя противоположные стороны или ножки, закрывающие стороны пространства между ножками детали 12.Поскольку деталь 13 несет небольшую нагрузку или не несет никакой нагрузки, а ее основная функция состоит просто в том, чтобы закрывать стороны пространства между ножками детали 12, она может быть изготовлена ​​из относительно легкого листового металла. С другой стороны, поскольку ножки деталей 12 передают любые нагрузки, которым подвергаются плиты и установочные штифты, указанная деталь 12 может быть изготовлена ​​из металла, достаточно толстого и прочного, чтобы выдерживать такие нагрузки. Независимо от конкретной формы трубчатых элементов или конструкций, встроенных в ту или иную плиту и каждая из которых имеет возможность скользить по одному концу соответствующего установочного штифта, средства для распределения нагрузок и напряжений на больших площадях плит в непосредственной близости от установочные штифты содержат для каждого блока установочного штифта элемент 14 распределения нагрузки или напряжений, жесткий с трубчатым элементом или конструкцией блока, и аналогичный элемент 15 распределения нагрузки или напряжений, жесткий с той концевой частью установочного штифта, противоположной его концевой части, которая входит в зацепление с возможностью скольжения с трубчатым элементом или конструкцией блока и аналогичным элементом 15 распределения нагрузки или напряжений, жестким с той концевой частью установочного штифта, противоположной его концевой части, которая входит с возможностью скольжения в трубчатый элемент или конструкцию.

Элементы 14 и 15, распределяющие нагрузку или напряжение, предпочтительно, но не обязательно, дублируют друг друга, а также служат в качестве комбинированных опорных и анкерных средств для дюбелей.

Как показано, каждый элемент образован из стержня одной длины предпочтительно, но не обязательно, круглого сечения и содержит горизонтально расположенную нижнюю часть 16 и пару рычагов t 17, 17, идущих вверх и внутрь от i-го концов указанных нижняя часть соответственно.Плечи проходят вверх и внутрь к точкам, где расстояние между ними приблизительно равно ширине или толщине установочного штифта 1, который, как указывалось ранее, предпочтительно образован из квадратной или прямоугольной заготовки. Из этих точек указанные рычаги вытянуты вверх или параллельно друг другу, как показано позициями 18, 18, на расстояния, приблизительно равные высоте установочного штифта 76, а затем направлены вверх и наружу, как показано позициями 19, 19 и наконец, направлены горизонтально наружу на короткие расстояния, как показано позициями 20, 20.Кроме того, каждый элемент 14 и 15 изогнут на своих участках 18, 18, так что рычаги 17, 17 ниже и выше изгиба расположены в плоскостях, тупо связанных друг с другом.

Элемент 14 охватывает трубчатый элемент или конструкцию 12, 13 и жестко прикреплен к нему любым подходящим способом, например, путем приваривания к одной или обеим частям 12, 13, смежным с их внутренними концами. Упомянутые детали 12, 13 проходят между частями 18, 18 рычага элемента 14, и последний расположен относительно упомянутых частей, если смотреть сбоку, так что, когда последние расположены горизонтально, части рычагов 17, 17, которые расположенные ниже упомянутых деталей, проходят вниз и к внешним концам упомянутых деталей, а части упомянутых рычагов, которые расположены над упомянутыми деталями, проходят вверх и к внешним концам упомянутых деталей.

Элемент 15 охватывает установочный штифт II и жестко прикреплен к нему с помощью сварки или любым другим подходящим способом, при этом штифт проходит между частями 18, 18 рычага элемента 15, а последний охватывает и прикрепляется к указанному штифту в точке на подходящем расстоянии внутрь от ее концевой части, которая предназначена для жесткой заделки в одной из плит 10. Элемент 15 имеет такое же или приблизительно такое же отношение к установочному штифту II, как элемент 14 опирается на детали 12, 13. .Другими словами, элемент 15 расположен относительно установочного штифта, если смотреть сбоку, так что, когда установочный штифт расположен горизонтально, части рычагов 17, 17 ниже и выше установочного штифта проходят вниз, наружу и вверх и наружу соответственно к соседнему концу установочного штифта.

В связи с элементами 14 и 15, которые жестко прикреплены к деталям 12, 13 и установочному штифту, соответственно, очевидно, что они обеспечивают большое удобство в размещении и поддержании установочных штифтов и конструкции соединения до и во время заливки. плит, поскольку при первоначальной сборке каждого дюбеля путем вставки соответствующего конца установочного штифта в соответствующую трубчатую конструкцию 12, 13, два элемента 14, 15 взаимодействуют, образуя, по сути, табурет с четырьмя ножками для поддержки дюбеля и соединения формируя структуру в нужном положении.

Хотя любые подходящие средства могут использоваться для определения пространства расширения между залитыми плитами, в данном случае такие средства показаны как состоящие из двух частей кожуха из листового металла, обозначенного, как правило, 21, и включая стенки, определяющие торцы плиты, которые могут перемещаться. по направлению и друг от друга, реагирующие на расширение и сжатие плит.

Этот кожух может быть выполнен в виде единой детали, простирающейся на всю длину соединения, или может быть сформирован в виде отдельных секций, индивидуальных для соответствующих узлов установочного штифта.Если он выполнен как одно целое, в нем через определенные интервалы образуются отверстия для размещения установочных штифтов, а если он сформирован в виде отдельных секций, через каждую секцию формируется отверстие для установочного штифта. Понятно, что обсадная труба или секции обсадной трубы, в зависимости от обстоятельств, собираются или собираются с установочными штифтами перед заливкой плит.

В завершенной конструкции установочные штифты расположены примерно посередине между верхней c и нижней поверхностями плит 10, 10 и I рядом с их соседними концами, трубчатой ​​конструкции 12, 13 с прикрепленным к ней элементом 14 распределения нагрузки или напряжения. будучи встроенным в одну из плит и с возможностью скольжения вмещая одну концевую часть установочного штифта, а другую концевую часть установочного штифта с прикрепленным к нему элементом 15 распределения нагрузки или напряжений, встроенным в другую плиту, части элементов 14 и 15, ниже и выше установочного штифта, проходящего, если смотреть на виде сбоку, в плиты с расходящимися вниз и наружу, вверх и наружу соответственно.

Поскольку элементы 14, 15 прикреплены к деталям 12, 13 и установочному штифту, соответственно, а также из-за того, что рычаги 17, 17 каждого 16 элемента 14, 15 выступают, как показано и описано, любая нагрузка, прикладываемая очевидно, что плиты не концентрируются в непосредственной близости от установочных штифтов, где они проходят через конструкцию, образующую стык, а распределяются элементами 14, 15 на больших площадях плит выше и ниже и с каждой стороны каждого установочного штифта. .Тем самым исключается разрыв и отрыв плит. Кроме того, поскольку рычаги 17, 17 элементов 14, 15 проходят от средних горизонтальных плоскостей плит к их основаниям, любая нагрузка, которой подвергается любая плита, передается указанными рычагами на нижнюю часть плит. Таким образом, соседние концевые части плит полностью или практически полностью работают на сжатие, исключая или, по существу, исключая растяжение, что является еще одной важной причиной того, почему соседние части плит, соединенные вместе настоящими дюбелями, не легко разрывается или ломается.Кроме того, поскольку элементы 14 и 15 распределения нагрузки или напряжения расположены относительно трубчатой ​​конструкции 12, 13 и установочного штифта, соответственно, так что в готовом соединении части указанных элементов находятся в непосредственной близости от трубчатой ​​конструкции и установочный штифт расположен близко к смежным торцевым поверхностям соответствующих плит, любая «работа» либо трубчатой ​​конструкции, либо установочного штифта в соответствующей плите с последующим4 образованием выемки с раструбом в любой плите вокруг любой из трубчатая конструкция или установочный штифт, эффективно предотвращается.

На фигурах 5-8 форма изобретения конструкция очень похожа на конструкцию на фигурах 1-4, и получены те же преимущества, что и в первой описанной конструкции.

В то время как элементы 14 и 15 для распределения нагрузки и напряжения согласно фиг.1-4 представляют собой цельную конструкцию, форма изобретения по фиг. 5-8 включает пару элементов 14а распределения нагрузки или напряжения. для трубчатой ​​конструкции и другую пару элементов 15а распределения нагрузки или напряжений для установочного штифта.Очень существенное преимущество этого состоит в том, что отдельные элементы 14а, 15а могут быть экономично изготовлены каждый за одну операцию штамповки.

Каждый элемент 14a, 15a содержит короткую прямую вертикальную часть 18a, направленную в боковом направлении наружу на ее верхнем конце, как в позиции 20A, и часть 17a, идущую вниз от части 18a под углом к ​​ней и направленную вбок наружу на ее нижнем конце, как показано на рисунке. на 16а, все указанные части 168, 17а, 18а и 20S расположены в общей плоскости.

Части 18a пары элементов 14a приварены или иным образом жестко прикреплены к внешнему концу трубчатой ​​конструкции, обозначенной как 2a, 13a, на ее противоположных сторонах, соответственно, и части I 8 пары элементов t 15a приварены или иным образом жестко прикреплены к установочному штифту Ia на его противоположных сторонах, соответственно, в точках, разнесенных внутрь от его конца, который заделан в одну из плит 10, так что в готовом соединении упомянутые части 18S расположены в, или плотно прилегают к смежным торцевым поверхностям плит.Кроме того, расположение элементов 14s, 15a относительно трубчатой ​​конструкции и установочного штифта соответственно таково, что плоскость частей 16s, 17a и 20a каждого элемента расположена под углом приблизительно 450 к установочному штифту. при этом указанные части 16а, 1117а и 20а проходят от части 18а в материал соответствующих плит, а части 16а расположены горизонтально на дне плит. Функционирование элементов 14, 15a для распределения напряжений, накладываемых на трубчатую конструкцию и установочный штифт, таким образом, такое же, как изложено в связи с фигурами 1-4, являющимися формами изобретения.

Как будет видно из фиг. 8 чертежей, внешняя торцевая стенка детали 128 трубчатой ​​конструкции может иметь свои края, загнутые внутрь, как показано позицией I2b, чтобы охватить внешнюю концевую часть детали I3a, таким образом, чтобы расположить внешний конец детали I a относительно детали Из вышеизложенного должно быть очевидно, что настоящее изобретение в первую очередь включает в себя дюбель B и опоры C для него, которые не только обеспечивают временную структуру, подобную стулу, для дюбеля, а также формируют соединение. означает во время установки, но которые также выполняют более важную функцию постоянной опоры для дюбеля в том месте, где он выходит из плит и перекрывает шовное пространство.В своем основном аспекте опорные элементы изогнуты или изогнуты поперек дюбеля, так что вершины или зениты изгибов располагаются относительно друг друга в точке, где критические напряжения сосредоточены на дюбеле. Другими словами, опорные элементы C имеют форму крыла или клина, если смотреть сбоку, а рычаги крыльев или клина расположены относительно радиально относительно штифта под косым углом. Таким образом, сфокусированные напряжения развертываются и распределяются в материале плиты, что позволяет избежать истирания или истирания между дюбелем и бетоном, а материал концов плиты упрочняется, поскольку он сжимается по всей глубине нагрузки на балку.

Без дальнейшего описания считается, что особенности и преимущества изобретения будут очевидны для специалистов в данной области техники, и 55, конечно, будет понятно, что к изменениям формы, пропорции и незначительным деталям конструкции можно прибегнуть. без отклонения от сущности изобретения и объема прилагаемой формулы изобретения.

I пункт формулы изобретения: 1. Соединительные средства для пары плит, содержащие установочный штифт, проходящий между плитами и внутрь, трубчатую конструкцию, встроенную в одну из плит и с возможностью скольжения вмещающую соответствующую концевую часть установочного штифта, а также средство для распределения напряжений. которому подвергается трубчатая конструкция при нагружении любой из плит, указанное средство содержит жесткие рычаги с указанной трубчатой ​​структурой, непосредственно примыкающими к торцевой поверхности соответствующей плиты и проходящие соответственно вверх и наружу, вниз и наружу от указанной трубчатой ​​конструкции в материал плиты.

sl2. Соединительные средства для пары плит, содержащие трубчатую конструкцию, содержащую пару соединяющихся друг с другом U-образных деталей, встроенных в одну из плит, установочный штифт, вставленный одним концом в другую плиту и имеющий другой конец, входящий в указанную трубчатую конструкцию с возможностью скольжения, жесткие рычаги с трубчатой ​​конструкцией, проходящей от нее вниз и наружу в материал соответствующей плиты, и жесткие рычаги с установочным штифтом, проходящим вниз и наружу от нее в материал другой плиты.

3. Армированный шов для бетонных дорожных плит, содержащий в сочетании с компенсирующей структурой, проходящей вертикально по всей глубине соседних плит и приспособленной для опоры на основание, армирующий дюбель, проходящий между указанными соседними плитами и через указанное расширение. соединительная конструкция и усиливающие элементы, имеющие опорное соединение с дюбелем на каждой стороне соединения и включающие армирующие элементы, проходящие от сторон соединения в плиты выше и ниже дюбеля и от соединения, а также включающие в себя части основания, адаптированные также опираться на основание, чтобы поддерживать весь блок во время заливки бетона или аналогичного пластика.

4. Армированный самонесущий стыковочный узел для бетонных дорожных плит, содержащий в сочетании с компенсационным швом, проходящим вертикально по всей глубине соседних плит и приспособленным для опоры на основание, армирующий дюбель, проходящий между указанными соседними плиты и через указанную конструкцию компенсатора, и усиливающие элементы, зацепленные с указанным дюбелем для предотвращения его вращения, указанные элементы расположены на каждой стороне стыка и включают в себя усиливающие элементы, расходящиеся от сторон стыка в месте расположения дюбеля в отверстие плиты выше и ниже дюбеля, а также части основания, приспособленные для опоры на земляное полотно, чтобы поддерживать весь блок во время заливки бетона или аналогичного пластика.5. Армированная самонесущая конструкция компенсатора для бетонных проезжих частей, содержащая, в комбинации, компенсатор, имеющий штыри для передачи нагрузки, проходящие через него и на противоположные стороны, для воплощения в соседних бетонных плитах, арматурные элементы, имеющие опорное зацепление с дюбеля, прилегающие к сторонам соединения, каждый армирующий элемент включает в себя армирующие элементы, проходящие в плиты выше и ниже дюбеля, части указанных элементов, выступающие под дюбелем, включая базовые части, приспособленные для поддержки и скрепления всего блока во время заливки бетона .

ВАЛЬТЕР П. ШУЛЬЦ

Дюбель-стержни — Интерактивное покрытие

Дюбели — это короткие стальные стержни, которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное перемещение стыка. Они повышают эффективность передачи нагрузки, позволяя выходной плите принимать на себя часть нагрузки до того, как нагрузка фактически переместится через нее. Это снижает деформацию соединения и напряжение при подходе и оставляет перекрытия.

Рис. 1. Типичное расположение дюбелей на поперечных швах
Дюбели обычно составляют от 32 до 38 мм (1.От 25 до 1,5 дюймов) в диаметре, 460 мм (18 дюймов) в длину и на расстоянии 305 мм (12 дюймов) друг от друга. Конкретные места и номера различаются в зависимости от штата, однако типичная компоновка может выглядеть, как на Рисунке 1. Для предотвращения коррозии дюбели покрываются либо нержавеющей сталью (Рисунок 2), либо эпоксидной смолой (Рисунок 3). Дюбели обычно вставляются на среднюю глубину плиты и покрываются веществом, разрушающим связь, для предотвращения приклеивания к PCC. Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга.На Рисунке 3 показано типичное расположение дюбелей в поперечном строительном шве.

Рис. 2. Дюбели, плакированные из нержавеющей стали / (только эпоксидное покрытие на концах)

Рис. 3. Дюбели на месте в строительном шве — зеленый цвет от эпоксидного покрытия.

Опросы

Исследование дюбелей

Вопросы
  • Используете ли вы в бетонных покрытиях гладкие дюбели с эпоксидным покрытием?
  • Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
  • Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыков дорожного покрытия?
  • Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
  • Дополнительные комментарии:
  • Хотели бы вы немного скомпилированных результатов этого опроса?
Результаты

Исследование дюбелей

Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента — Кентукки DOT

Вопросы
  • Используете ли вы в бетонных покрытиях гладкие дюбели с эпоксидным покрытием?
  • Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
  • Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыков дорожного покрытия?
  • Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
Результаты

Дюбели с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента

Влияние расположения дюбелей на характеристики ровного бетонного покрытия с швами (JPCP) | Международный журнал бетонных конструкций и материалов

Разработка модели FE

В данном исследовании коммерческое программное обеспечение конечных элементов ADINA (версия 9.1.1) использовался для моделирования. Трехмерная модель жестких покрытий из конечных элементов (FE) была разработана для изучения механизма передачи нагрузки дюбелей. Смоделированная секция состоит из трех плит с шириной поперечного шва 6,4 мм (0,25 дюйма), поддерживаемых слоем земляного полотна толщиной 254 см (100 дюймов), как показано на рис. 8. Ширина поперечного шва была выбрана таким образом, чтобы допускать расширение и усадка плиты. Для слоя земляного полотна в z-направлении применялись фиксированные граничные условия, а в x- и y-направлениях — симметричные граничные условия.

Рис. 8

Конечно-элементное моделирование JPCP с фактическим размером дюбеля.

Никакие ограничения не были учтены для бетонной плиты, чтобы учесть возможную потерю контакта из-за разницы температур в плите, путем моделирования условий несвязанной границы раздела между бетонной плитой и слоем земляного полотна с использованием контактных и целевых элементов. Контакт плиты со слоем земляного полотна сохранялся только за счет собственного веса плиты. Модель интерфейса также способна улавливать эффект трения и имеет значение 1.5 для коэффициента трения был принят в модели FE. Кроме того, состояние поверхности между дюбелем и окружающей плитой также было смоделировано с использованием контактной поверхности со значением 0,6 для коэффициента трения. Дюбель был ограничен весом плиты, а затем ему позволяли скользить, когда сила, тянущая дюбель, была больше, чем ограниченная сила на поверхности дюбеля.

На рисунке 9 показано моделирование границы раздела и контактные элементы между плитой и слоем земляного полотна. Бетонная плита, слой земляного полотна и дюбели моделировались сборкой 8-узловых шестигранных элементов с различными размерами ячеек.Чтобы точно передать поведение дюбеля, была рассмотрена более мелкая сетка вокруг дюбеля и втулки дюбеля. Длина самого маленького использованного элемента составляла 9,5 мм (0,375 дюйма) для дюбеля.

Рис. 9

Моделирование состояния интерфейса.

Механические и термические свойства бетонной плиты характеризуются ее модулем упругости, коэффициентом Пуассона, коэффициентом теплового расширения и плотностью. Кроме того, слой земляного полотна и дюбели считались линейно-упругими материалами, характеризующимися их модулем упругости и коэффициентом Пуассона.В частности, использование более мелкой сетки для трехмерной дюбельной планки является обязательным для точного улавливания скольжения дюбеля, передачи поперечного усилия и опорных напряжений в бетоне. В этом исследовании была смоделирована скользящая поверхность между бетоном и дюбелями, чтобы эффективно моделировать движение дюбелей с учетом температурного эффекта.

На Рисунке 10 показаны сетка плиты и дюбеля, а также контурные графики для несущего напряжения вокруг дюбелей. Типичный размер дюбелей и расстояние между ними принимались при диаметре 25 мм (1 дюйм), заглублении 229 мм (9 дюймов) с обеих сторон и расстоянии 305 мм (12 дюймов) между дюбелями, как показано на рис.10. В таблице 3 представлены свойства материалов, используемых в модели FE. Различные типы нагрузок, включая собственный вес бетонной плиты, нагрузки от колес и тепловые нагрузки, рассматриваются для определения критических напряжений в бетоне и дюбелях. Мацкевич (2014) обнаружил, что положительные и отрицательные перепады температур способствуют развитию вертикальных напряжений вокруг дюбелей и растягивающих напряжений в бетонной плите. Таким образом, в этом исследовании осевая нагрузка 98 кН (22 тысячи фунтов), которая представляет собой максимальный допустимый предел нагрузки для одиночных осевых нагрузок во Флориде, использовалась в качестве приложенной нагрузки с положительным перепадом температур +11.1 ° C (+ 20 ° F). Чтобы учесть условия наиболее жесткой нагрузки, осевая нагрузка была размещена в углу плиты.

Рис. 10

Сетка плиты и дюбеля и контур напряжений подшипника.

Таблица 3 Свойства материалов, используемых в модели FE.

Калибровка разработанной модели FE и определение параметров модели

В этом исследовании разработанная трехмерная модель FE была подтверждена с использованием бассейнов отклонения FWD, полученных из полевого разреза JPCP. Были использованы отклоняющие бассейны FWD, вызванные нагрузкой в ​​12 тысяч фунтов, и для устранения эффекта ослабления дюбеля из-за возраста дорожного покрытия данные FWD, полученные сразу после строительства (т.е., начальное условие). Углы отклонения FWD, вызванные нагрузкой в ​​53 кН (12 тысяч фунтов), использовались для оценки характеристик передачи нагрузки в шарнирных соединениях. Для аналитического отклоняющего бассейна для моделирования нагрузки на передний привод использовалась квадратная загрузочная зона 304,8 мм на 304,8 мм (12 дюймов на 12 дюймов) вместо круглой загрузочной пластины диаметром 304,8 мм (12 дюймов). Этот набор испытаний FWD был проведен в дневное время, когда плита имеет тенденцию иметь положительный перепад температур и иметь полный контакт с земляным полотном в углу плиты.На рис. 11 показано сравнение аналитических расчетных бассейнов отклонения FWD и значений, измеренных в ходе испытаний. Как показано на Рис. 11, хорошее соответствие между измеренным и прогнозируемым отклонением бассейна было указано в пределах разницы в 5%.

Рис. 11

Подгонка отклоняющей ванны поперек шпоночного соединения.

бетонных деформационных швов и бетонных изоляционных швов.

На предыдущей странице мы говорили о причине и о размещении бетонных деформационных швов.Здесь я буду говорить о реальных формах, которые они принимают.



Соединительные материалы

Средство, с помощью которого мы останавливаем потенциально разрушающую силу в бетоне от повреждения самого себя, заключается в обеспечении широкого стыка через определенные промежутки времени, который герметизируется некоторым материалом, который может расширяться и сжиматься при движении бетона, но в то же время является водонепроницаемым, долговечным и не допускает попадания посторонних материалов, таких как песок или песчинка, в шов.

компенсационные швы в бетоне — изоляционный шов, состоящий из пенопласта, пропитанного битумом. В этом случае он крепится к стенам дома с помощью кладочных гвоздей.

Там, где бетонная плита примыкает к другим строительным поверхностям, обычно используются изоляционные швы. Обычно это тот же материал, что и компенсаторы.

  • Бетонный деформационный шов может иметь несколько форм, но наиболее распространенными в домашних строительных работах являются рулоны пропитанной пены, которые бывают разной ширины, чтобы соответствовать толщине плиты.
  • Крепятся к опалубке перед заливкой бетона.
  • Компенсаторы с более длительным сроком службы для более ответственных применений могут изготавливаться из различных оружейных или текучих полиуретановых или полисульфидных компаундов. Более дорогие и высокотехнологичные идут в двух упаковках.
  • Утверждается, что эти составы имеют высокий модуль упругости, то есть они могут растягиваться и сжиматься больше, чем обычные герметики. Так что ищите слова «Hi-Mod» или похожие на картонных коробках.
  • 12-миллиметровый шов формируется в бетоне из мягкой древесины или пенополистирола, который затем удаляется, когда бетон застывает.
  • Затем шов заполняется герметиком.
  • Не тратьте дорогой герметик, заклеивая его грязными или влажными швами. Следуйте инструкциям производителя.
  • Этот материал по своей природе липкий. Делая швы в декоративном бетоне, будьте осторожны, чтобы не испачкать прилегающие поверхности.
  • Можно даже порекомендовать покрыть стыки доской, пока состав не затвердеет, чтобы предотвратить его растекание.

По своей природе бетонные компенсаторы не имеют арматурной стали или сетки, проходящей через них. В арматуре всегда делается разрыв. Это должно быть минимум 50 от стыка.
Однако обычно используется какое-либо соединение с шпонками или шпонками для обеспечения некоторого соединения с каждой стороной соединения, чтобы остановить вертикальное движение.Обычно они указываются инженером.

Вернуться к началу


Компенсационные швы в традиционном бетоне.
Бетонные компенсаторы — традиционные компенсаторы. Дюбели являются дополнительными. На нем желтым цветом показаны области, которые можно было залить за один день с использованием традиционных компенсаторов.Если бы использовались современные соединения, эту работу можно было бы выполнить за один день.

Обычный метод изготовления бетонных компенсационных швов в течение большей части времени, когда я их делал, схематически показан выше. Мы использовали древесину почти исключительно для стыков, потому что ее можно было легко разрезать до нужной длины. Древесина представляет собой толстую доску (35 мм) или сборную ставню. Чтобы удерживать его на месте, снаружи будут выступы (не показаны на рисунке).

Я сделал набросок на стене изоляционного шва, который является довольно стандартным.Это может быть пропитанная пена, которую просто оставляют на месте, или любой другой способ, упомянутый выше.

Дюбели-планки довольно типичны для более толстых плит. 130 и выше для проездов с большой нагрузкой и больших зданий.

У этого старого метода расширения бетона есть несколько плюсов и минусов.

  • Материалы легкодоступны и дешевы.
  • Для их создания не требуется специальных инструментов или опыта.
  • Самым большим недостатком этого старого метода и главной движущей силой изменений был тот факт, что за один день невозможно было закончить даже небольшую работу.Чередующиеся секции можно было заливать в один прекрасный день, а остальные — на следующий день, когда стыковочная древесина была снята. См. Рисунок справа.
  • При использовании дюбелей форма жесткая, не ломая ее.
  • Он связывает людей и материалы на более долгое время.
  • Повышение арендной платы за такие машины, как бетононасосы.
  • Обработанные швы выглядят неопрятно. Обращение с кромочными инструментами требует навыков и времени.
  • При заливке секций необходимо много работы по защите края предыдущих дней от повреждений.Сохранение целостности системы отверждения и поддержание чистоты поверхности, когда люди и материалы перемещаются по ней и вокруг нее.

Вернуться к началу


Бетонные компенсаторы нового поколения.
Бетонные компенсационные швы — эскиз современной системы компенсационных швов, которая может быть частью непрерывной заливки.

  • Очевидна польза от возможности монтировать все земляное полотно, песчаный слой, пластиковую мембрану, стыки, стальную арматуру одновременно, а не секциями в разные дни.
  • Сами шарниры быстро и легко фиксируются прямо и легко регулируются по высоте с помощью системы штифта и клина.
  • Возможность выполнять более длительную заливку бетона за один день огромна, причем экономия на рабочей силе и аренде оборудования является лишь частью этого.
  • Многие современные системы имеют съемные резиновые секции наверху, что обеспечивает аккуратный стык без какой-либо дополнительной обработки краев.
  • Возможность стяжки и последующего запуска гребных машин по швам делает швы более ровными.
  • Эти запатентованные системы компенсационных швов из бетона дороже, чем древесина многоразового использования. Каждый раз они остаются в бетоне.
  • Они не универсальны. Просто недоступно в некоторых регионах.
  • Металлические части стыков в определенной степени защищены конструкцией, и они оцинкованы, но может показаться, что в течение срока службы плит (обычно 30 лет) существует вероятность образования ржавчины, и если оставить ее без присмотра, то могут появиться пятна или что-то еще хуже.Время покажет.

Вернуться к началу


Примечание о дюбелях.

Дюбели фактически обеспечивают усиленное соединение между соседними плитами. Они пересекают стык, но при этом позволяют отдельным бетонным плитам двигаться независимо в горизонтальном направлении, при этом плиты остаются выровненными по вертикали.

Одна сторона дюбеля залита в бетон, а другая может двигаться.

  • При традиционном соединении стержни залиты в первую залитую секцию.
  • Перед заливкой второго бруска открытые концы стержней обрабатывались каким-либо средством для разрушения сцепления.
  • В большинстве случаев это была простая смазка или лента, если стержни были простыми R-образными стержнями. (гладкий).
  • Если дюбели на месте Y-образных стержней (деформированы), пластиковая втулка была прикреплена к концу с небольшим количеством ленты.
  • В более новых системах используются специальные рукава, и на приведенном выше эскизе я нарисовал одну систему, у которой есть поддоны под рукавами. Это помогает удерживать дюбели в правильном положении во время бетонных работ.
  • Правильное выравнивание стержней имеет решающее значение. Если несколько стержней будут направлены вверх или в сторону, очевидно, что движение бетона остановится.
  • Одна интересная новая идея — использование дюбелей. Это плоские стальные пластины, которые заменяют стержни. Так же, как столярные изделия из печенья заменяют дюбеля в столярных изделиях. Причина использования пластин, как утверждается, заключается в том, что большая площадь поверхности плоской пластины более эффективна, чем стержни в управлении вертикальным перемещением.

Использование дюбелей зависит от типа и использования бетонной плиты.Их следует использовать на любой подъездной дороге, где может быть интенсивное движение транспортных средств. При этом я всегда выступаю за большее, чем за меньшее, и в жилых случаях.

Любая плита, для которой требуется использование дюбелей, обычно проектируется или утверждается инженером-строителем, поэтому детали дюбельных соединений указываются вместе с остальными деталями.

Для справки: —

  • Дюбели расположены в центре вертикали плиты.
  • Для проезжей части жилого дома толщиной 100 мм (только для легкого движения) достаточно стержней 12 мм, длиной 500 и 400 центров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
