Расположение унитаза

Унитаз изображается в виде прямоугольника и эллипса, расположенных между душем и стеной. При этом необходимо расположить унитаз таким образом, чтобы он отстоял от задней стены на З см. Размеры бачка — 50* 22 см, размеры сиденья — 45* 32 см.

1. Щелкните на кнопке Панорамирование в реальном времени панели инструментов Стандартная. При этом указатель изменит свою форму и будет выглядеть в виде небольшой руки, с помощью которой можно перемещать область черчения. Расположите указатель в левом нижнем углу окна просмотра, расположенного над мойкой.

2. Удерживая нажатой левую кнопку, перетащите указатель вверх и вправо. В правом верхнем углу чертежа отпустите кнопку. Чертеж будет прокручиваться одновременно с перемещением указателя. Если это необходимо, с помощью только что описанной методики переместите область предполагаемого расположения унитаза в центр экрана.

3. Вернитесь к панели инструментов Стандартная и щелкните на кнопке ЗУММИРОВАНИЕ в реальном времени. Указатель примет форму лупы с расположенными рядом с ней минусом и плюсом.

4. Расположите указатель рядом с верхней границей чертежа и нажмите левую кнопку. Перемещайте указатель вниз и вниз, наблюдая за изменением размеров чертежа. Необходимо расположить указатель таким образом, чтобы область чертежа, в которой предполагается расположить унитаз, была хорошо видна. Тогда можно отпустить кнопку мыши. Чтобы завершить команду ЗУММИРОВАНИЕ в реальном времени, нажмите <ENTER>.

СОВЕТ.

При выполнении команды ЗУММИРОВАНИЕ перемещение указателя влево или вправо не приводит к изменению размеров изображения. Масштаб просмотра задается перемещением указателя только вниз или вверх.

Описанные функциональные средства оказываются чрезвычайно удобными при изменении режима просмотра чертежа. Кроме того, пользователи могут воспользоваться колесиками, которыми оборудованы мыши, для масштабирования и прокрутки.

Но вернемся к постановке задачи. Нам необходимо определить расположение унитаза точно посередине между стеной и душем. При этом средняя точка левой линии стены не может быть использована, так как эта линия расположена за душем. Следовательно, необходимо провести вспомогательную линию.

1. С помощью команды ПРЯМОУГОЛЬНИК начертите бачок унитаза правее стены таким образом, чтобы он не соприкасался с другими линиями. (Необходимые размеры приведены на рис. 5.26) Теперь, сместив левую линию стены на З см вправо, создайте вспомогательную линию. Используя контур душа в качестве секущей, обрежьте часть вспомогательной линии, выступающую за нижний контур душа (рис. 5.29.1).

Рис. 5.29.1 Бачок и вспомогательная линия.

2. Активизируйте команду ПЕРЕМЕСТИТЬ, выберите бачок и нажмите ENTER.

3. Чтобы задать базовую точку, переместите указатель к середине левой стороны бачка и щелкните левой кнопкой после появления треугольника, определяющего положение середины отрезка.

4. Для задания второй точки переместите указатель на вспомогательную линию. Как только указатель приблизится к ее середине и появится уже знакомый треугольник, щелкните левой кнопкой. В результате прямоугольник расположится точно на расстоянии 3 см от левой стены и посередине между душем и нижней стеной (рис. 5.29.2).

Рис. 5.29.2. Бачок, помещенный в нужное место.

5. Удалите вспомогательную линию.

6. Активизируйте команду ЭЛЛИПС. В командной строке появится стандартное приглашение. В нашем случае целесообразнее задать ось эллипса, а не его центр.

7. Переместите указатель ближе к середине правой стороны бачка и как только увидите треугольник, определяющий положение серединной точки этой линии, щелкните левой кнопкой. Здесь будет расположено начало эллипса.

8. В режиме ОРТО переместите указатель вправо от прямоугольника и введите в командной строке 0. 45. Таким образом вы задали расположение первой оси эллипса. Теперь при перёмещении указателя размеры эллипса будут изменяться в соответствии с положением указателя (рис. 5.29.3). Чтобы задать размер второй оси, введите расстояние от центра до конца оси — половину общей длины оси.

Рис. 5.29.3. Изменение второй оси эллипса при перемещении указателя-перекрестья.

9. Сместите указатель вверх от центра эллипса и введите 0.16 Эллипс построен, следовательно, черчение унитаза завершено.

10. Выполните команду Сервис — Режимы объектной привязки. В открывшемся диалоговом окне щелкните на кнопке Отменить все, затем щелкните на кнопке ОК. В результате все активизированные режимы привязки будут отключены.

11. Прежде чем сохранить чертеж, с помощью команд ПАНОМИРОВАНИЕ в реальном времени и ЗУММИРОВАНИЕ измените режим просмотра таким образом, чтобы чертеж занял всю область черчения (рис. 5.30). Сохраните чертеж.

Оборудование ванной комнаты изображено и теперь можно смело утверждать, что план коттеджа начерчен полностью. При выполнении задач, поставлённых в предыдущих уроках, вы овладели рядом новых команд и приемов черчения. Теперь в вашем распоряжении имеется набор инструментов, которые позволят создать чертеж любой сложности.

Несомненно, что ключом к мастерству является практика. Перспектива перечертить план коттеджа заново может показаться почти невыполнимой задачей. Но если повторить все сначала, вы потратите вдвое меньше времени, чем в первый раз, а при третьей попытке время выполнения чертежа сократится еще вдвое. Как только вы осмыслите приемы и технику черчения, а также усвоите принципы работы команд, при выполнении других задач вы начнете экспериментировать с различными приемами черчения и командами. Постарайтесь творчески подойти к процедуре черчения, реализовывая на практике все приходящие в голову идеи.

Все пройденные уроки являются основополагающими. Они должны убедить вас в некоторой схожести методики черчения на компьютере и рисованием с помощью карандаша и кальки. Будем надеяться, что вы смогли также почувствовать преимущества создания чертежа в среде AutoCAD перед традиционным способом черчения на кульмане. Начиная со следующего урока, вы будете знакомиться с функциональными возможностями приложения AutoCAD, которые и не снились поклонникам кульманов. Изучение последующих уроков позволит перейти на более высокий уровень знаний и приобрести новые навыки. Кроме того, у вас возникнут новые идеи по поводу применения накопленных знаний в процессе черчения на компьютере.

Резюме

В течение этого урока вы научились выполнять следующие операции.

• В режиме привязки указывать точку на заданном расстоянии от выбранного объекта.

• Использовать режим привязки для создания и применения контрольных точек.

• Использовать режимы привязки

• Составлять набор постоянно действующих режимов автоматической привязки.

• Перемещаться по области черчения с помощью команд ЗУММИРОВАНИЕ и ПАНОМИРОВАНИЕ.

• Использовать команды КРУГ и ЭЛЛИПС.

• Перемещать и копировать объекты с помощью команд

• С помощью пересекающихся вспомогательных линий располагать объекты в нужных точках на примере конфорок кухонной плиты.

• Преобразовывать окружность в дугу с помощью команды.

Как правильно выбрать напольный унитаз с хорошим смывом?

Главные достоинства унитаза — удобство и гигиеничность, которые зависят от параметров и конструктивных особенностей. Но обновлять сантехнику приходится нечасто. Поэтому, столкнувшись с такой необходимостью, многие люди не знают, какой лучше выбрать напольный унитаз и на что обратить внимание.

Об этом читайте далее.

Что нужно для хорошего смыва и отсутствия брызг

Качественный смыв и отсутствие брызг обеспечивают гигиеничность, простоту ухода и экономию воды.

На качество смыва влияет тип смывной системы и форма чаши, о которой рассказывалось выше.

Выделяют две основных разновидности системы смыва — каскадную и душевую.

При каскадном, или прямом смыве вода поступает в чашу единой струей из отверстия в задней части унитаза. Поток проходит по центру, но слабо омывает боковые стенки, а до передней части практически не достает. При этом, при спуске воды образуются брызги.

При таком смыве почти наверняка потребуется дополнительное очищение дна чаши, возле выходного отверстия со временем появляется стойкий налет ржавчины.

Душевой, или круговой смыв осуществляется через отверстия под ободком, которые расположены по всему периметру унитаза. Такое расположение обеспечивает хорошее очищение всех участков емкости. У такой конструкции есть и другие преимущества:

• экономия расхода воды;
• простота санитарного ухода за унитазом;
• бесшумность;
• отсутствие брызг.

Для предотвращения всплесков во время отправления естественных потребностей многие модели чаш оснащены системой «антивсплеск». Антивсплеск — это особая форма и расположение сливного отверстия. Оно смещено относительно центра вперед или назад. Кроме того, слив сужен и как бы утоплен в глубину, а уровень воды значительно ниже, чем в обычном унитазе. По краю чаши расположен круговой ободок, который тоже препятствует разбрызгиванию.

При покупке чаши с «антивсплеском» рекомендуется проверить уровень воды в отверстии. Для этого не обязательно подключать чашу к канализации и смывать воду. Достаточно мысленно провести горизонтальную линию, параллельную полу, через нижнюю точку выпуска. Чем ниже пройдет эта линия по дну унитаза, тем меньше будет разбрызгивание.

Рекомендуем купить напольный унитаз в нашем магазине.

Квартира или частный дом?

Принципиальных отличий в выборе напольного унитаза для дома или квартиры немного. Пожалуй, основная разница заключается в расположении выпуска. Так, вертикальный вход подойдет только для коттеджа или дачи, так как в случае протечки придется разбирать пол.

Другой важный критерий, которым следует руководствоваться — размер санузла. В частных домах туалеты просторнее, чем в типовых малогабаритных квартирах. Унитаз не должен занимать все пространство помещения. Между коленями сидящего человека и находящейся напротив стеной или дверью должно быть расстояние хотя бы в 30 см. В очень маленьких уборных для экономии пространства рекомендуется установить угловую конструкцию.

Имеет значение и вес сантехнического устройства. Дорогие мраморные модели не стоит монтировать на этажах из-за их тяжести, так как перекрытия могут не выдержать большую нагрузку.

В целом, для установки в частном доме возможностей больше, чем для обычной квартиры на этаже. Если же речь идет о даче, на которой хозяева бывают периодически и только в теплое время года, то нецелесообразно приобретать дорогой унитаз. Оптимальным вариантом будет бюджетная пластиковая сантехника, которую, к тому же, легко мыть.

Материал

Традиционные материалы для напольных унитазов — фаянс и фарфор.

Сантехнический фаянс отличается пористостью. Чтобы влага и нечистоты не впитывались в структуру материала, поверхность покрывают стекловидной эмалью. В процессе эксплуатации эмаль стирается и покрывается трещинами. В них въедается грязь, от которой невозможно избавиться. Кроме того, влага, проникающая внутрь фаянса, разрушает его, и со временем чаша может расколоться. Особенно, если ею постоянно пользуются люди с большим весом. Однако при аккуратной эксплуатации изделие из санфаянса прослужит 10-15 лет.

Фарфор, как и фаянс, изготавливают из белой глины. За счет добавления полевого шпата и кварца материал отличается гораздо большей прочностью и низким коэффициентом поглощения влаги. Этот показатель у санфарфора — 0,05 %, тогда как у фаянса он равен 0,5 %.

Благодаря плотной структуре фарфор обладает механической прочностью и, как следствие, гигиеничностью. Гладкую водонепроницаемую поверхность легко мыть и чистить, не боясь поцарапать или втереть загрязнение внутрь материала. Фарфоровое сан-изделие может прослужить более 20 лет.

Для производства напольных унитазов используют и другие материалы:

• сталь;
• пластик;
• камень.

Чаши из нержавеющей стали имеют практически неограниченный срок эксплуатации и не доставляют проблем при уходе. Однако они подойдут далеко не к каждому интерьеру. Их изготавливают на заказ, и стоят они дороже керамики.

Пластиковые модели легко монтировать, но это практически их единственный плюс. Они хрупки и быстро выходят из строя. Поэтому такой вариант чаще выбирают для временного, сезонного жилья.

Натуральный или искусственный мрамор — это решение для дорогих авторских интерьеров. Помимо эффектного внешнего вида такие чаши обладают повышенной прочностью и гигиеничностью. Идеально гладкая поверхность не позволяет задерживаться нечистотам, которые можно легко смыть даже небольшим количеством воды. Поэтому, несмотря на высокую цену, каменная сантехника отличается экономичностью.

Предлагаем ознакомиться с полным ассортиментом унитазов в Ростове-на-Дону.

Внешние параметры

При выборе унитаза следует обратить внимание на его размер и форму чаши. Эти параметры важны не только с эстетической, но и с практической точки зрения.

Размер

Габариты чаши различаются по типам конструкции — компакт-модели с полочкой для сливного бачка и варианты без полочки с навесным баком.

В свою очередь, компакты могут быть оснащены цельнолитой или отдельной полкой, которая крепится к чаше.

Также встречаются угловые конструкции для небольших санузлов.

В таблице представлены средние стандартные значения для типовых моделей сантехнических чаш.

Тип чаши	Ширина, см	Длина, см	Высота, см
Компакт с цельнолитой полкой	34-42	55-64	34-39,5
Компакт с отдельной полкой	34-42	45-46	34-39,5
Без полки	36-40	43-46	35-40
Угловой	34,5-37,5	72,5-79	37-43

К указанным размерам следует добавить габариты сливного бачка.

Согласно действующему ГОСТу 30493, ширина, длина и высота напольного унитаза в сантиметрах должна соответствовать значениям 34 или 36 / 60,5 / 40. Однако стандарты импортных моделей отличаются от российских. Также различия есть у каждого бренда сантехники.

Кроме того, при желании или необходимости можно приобрести чашу по индивидуальному заказу с любыми заданными параметрами. Например, модель высотой 50 см для высоких людей или широкую для полных.

Чтобы правильно выбрать размер, нужно ориентироваться на величину помещения и физические параметры членов семьи. Унитаз не должен мешать открыванию двери. Человек, сидящий на нем, должен чувствовать себя расслабленно и комфортно.

Форма чаши

Существует 3 основные формы чаш:

1. воронкообразная;
2. тарельчатая;
3. козырьковая.

Сливное отверстие воронкообразной чаши расположено в центре. Это обеспечивает гигиеничность, так как нечистоты сразу попадают в канализацию. Запах не успевает распространиться по помещению. Если на поверхности что-то остается, для смыва достаточно однократного спуска воды. Однако при отправлении естественных потребностей могут происходить неприятные всплески.

В тарельчатой чаше дно имеет форму горизонтальной площадки, а слив располагается в передней части, чуть ниже, в виде уступа. Продукты жизнедеятельности попадают на дно унитаза, откуда их нужно смывать вручную. Неприятный запах успевает распространиться по санузлу. Для качественного смыва нужно несколько раз спустить воду, может потребоваться дополнительная очистка ершиком. Плюсом этой модели является отсутствие брызг во время эксплуатации.

Козырьковая чаша представляет собой гибрид форм, описанных выше. Ее слив располагается в передней части, но задняя часть образует пологий скат. Такое расположение обеспечивает гигиеничность и комфорт при эксплуатации. Козырьковая конструкция предотвращает всплески и разбрызгивания. Для смыва требуется минимальное количество воды.

Конструктивные элементы

К основным элементам конструкции напольного унитаза относятся:

• бачок;
• выпуск;
• сидение;
• крышка.

Каждая деталь обладает определенными особенностями, важными при выборе домашней сантехники.



Сливной бак

Унитазные бачки можно классифицировать и выбирать по разным внешним и внутренним параметрам.

По месту расположения бывают следующие разновидности этого устройства.

1. Компакт располагается на задней стороне чаши, на специальной полочке. Бачок соединяется с чашей при помощи креплений. Это самая распространенная из современных конструкций.
2. Моноблок представляет собой единое монолитное целое из чаши и бака. Такую конструкцию легко и быстро монтировать. Однако при неисправимых поломках одного из компонентов блока придется полностью менять унитаз.
3. Угловой бачок — это разновидность компакта в форме треугольника или трапеции. Он предназначен для установки в углу маленького по площади помещения.
4. Навесные конструкции бывают низкими и высокими. Они крепятся к стене позади чаши и сообщаются с ней при помощи короткой или длинной трубы. При низком расположении кнопка слива находится на бачке. При высоком доступ к боковой системе слива обеспечивается цепочкой или шнуром, которые крепятся к рычагу.

Также унитазные бачки различаются по принципу действия сливного механизма.

• Рычаговое устройство в основном применяется в навесных конструкциях и моделях ретро-дизайна.
• Кнопочный механизм с полным сливом воды является наиболее распространенным вариантом.
• Двухкнопочная система позволяет избегать перерасхода воды, так как одна из кнопок позволяет сливать воду полностью, а вторая — частично.

Есть различия и по месту подсоединения водопроводного шланга.

Боковая подводка бывает правосторонней и левосторонней. Такие устройства издают сильный шум при заполнении бачка водой.

Нижняя подводка почти бесшумна и позволяет замаскировать шланг.

Тип выпуска

Выбирать напольный унитаз нужно с учетом расположения канализационного отверстия в санузле. Различают 3 варианта выпусков:

• горизонтальный;
• вертикальный;
• косой.

Горизонтальный выпуск подойдет для выходного отверстия, расположенного в стене, примерно на 20 см выше уровня пола.

Вертикальный вариант предназначен для входа в полу, находящегося на некотором расстоянии от стены.

Косой выпуск подойдет для отверстия, находящегося в стене, но близко к полу. Такое расположение снижает вероятность засора канализации, так как все нечистоты проходят сверху вниз.

Также в продаже можно найти модели с укороченным выпуском, или варио. Это универсальная конструкция, которая хорошо монтируется с любой канализационной трубой, независимо от ее расположения.

Монтаж осуществляется при помощи гофрированной гибкой трубы и патрубков различных форм. Таким же способом можно совместить горизонтальный или косой выпуск с несоответствующим им расположением канализации. Но для конструкции с совмещением потребуется дополнительное место в помещении.

Стульчак

Самые распространенные и доступные по цене сидения для унитазов изготавливают их жесткого пластика. Они просты по внешнему виду, но удобны и гигиеничны. Чем толще пластик, тем дольше прослужит сидение. Средний срок эксплуатации изделия из этого материала — 3-5 лет. Слабое место пластиковых стульчаков — крепления. Они могут быстро выйти из строя, так как тоже сделаны из пластика.

Другой бюджетный вариант — мягкое сидение из поролона, обшитого полиэтиленом. Такие изделия обеспечивают комфорт и гигиеничность, легко моются. Однако материал быстро рвется, а поролон начинает крошиться. Прослужит такой стульчак не более года.

Другие типичные материалы для унитазных сидений:

• дюропласт;
• фанера;
• дерево;
• пенопласт.

Дюрапласт — это прочный пластик, внешне похожий на керамику. Изделия из него стоят дороже, чем из обычного пластика, но и служат гораздо дольше. Модели из этого материала бывают оснащены функцией подогрева.

Фанерное сидение прочное, но не эстетичное. Такой вариант хорошо подойдет для дачи или другого временного жилья.

Деревянные стульчаки, наоборот, смотрятся очень презентабельно, но и стоят дорого. В основном, их используют в дорогих дизайнерских интерьерах. На поверхность таких аксессуаров нанесена водоотталкивающая и антибактериальная пропитка.

Пенопласт — легкий, теплый и очень дешевый материал. Он очень хрупок и поэтому подойдет только в качестве временного варианта. При необходимости такую седушку можно вырезать самостоятельно.

Чтобы правильно подобрать стульчак, нужно знать точные размеры верхней части чаши и учитывать ее форму.

Крышка

Крышки для унитазных сидений изготавливают из двух видов материалов — полипропилена и дюропласта.

Полипропилен — легкий и дешевый пластик. Такие крышки часто входят в комплектацию бюджетных моделей сантехники. Даже при незначительном надавливании тонкий слой пластика прогибается, а при более сильном механическом воздействии ломается. Чаще всего поломка приходится на места креплений.

Дюропласт гораздо прочнее и эстетичнее полипропилена. Он устойчив к механическим повреждениям и выглядит как керамика. Однако цена такой крышки гораздо выше, чем у пластиковой.

Дополнительно крышка из дюропласта бывает оснащена микролифтом. Это устройство позволяет плавно и мягко опускать ее, а также предохраняет от повреждений другие элементы конструкции.

Как правило, крышка поставляется в комплекте со съемным сидением и соответствует ему по материалу и качеству.

Чек-лист по выбору унитаза

1. Определите место установки чаши с учетом канализационного отверстия.
2. Определите тип выпуска и включите в перечень покупок необходимые комплектующие для монтажа (гофротруба, патрубки, манжеты для крепления).
3. Произведите замеры помещения и установите оптимальные габариты унитаза.
4. Решите, модель из какого материала будете приобретать.
5. Выберите форму чаши и тип бачка.
6. Выбрав в магазине понравившуюся чашу, присядьте на нее, чтобы оценить комфортность.
7. При выборе системы «антивсплеск» проверьте уровень воды.
8. По возможности заручитесь помощью компетентного сантехника.

Напольный унитаз — традиционный, проверенный временем вид сантехники. Его несложно монтировать, если правильно подойти к выбору и учесть конструктивные особенности и внешние параметры.

Так же, можете купить навесной унитаз в нашем магазине.

Как точно измерить унитаз — Vevano

12 января 2022 г. Микаэль Шорт

Ошибка № 1, которую люди совершают при покупке нового унитаза, — это заказ унитаза с неправильным грубым размером. Без ремонта или новой сантехники может быть невозможно установить унитаз, который не соответствует вашей существующей ванной комнате.

По санитарным соображениям большинство унитазов нельзя вернуть после вскрытия упаковки, так что вам может понадобиться купить новый унитаз, а не тот, который вам не подходит!

Чтобы избежать этой дорогостоящей и трудоемкой ошибки, мы описали пошаговый процесс, как измерить приблизительный размер унитаза, независимо от того, какой у вас унитаз.

Что такое грубый туалет?

Приблизительный размер унитаза — это расстояние между голой стеной и центром сливной трубы унитаза, также известной как фланец унитаза. Точный приблизительный размер гарантирует, что между водосточной трубой и стеной будет достаточно места для задней части вашего унитаза и бачка вашего унитаза, когда он будет установлен.

При покупке нового унитаза измерение и знание правильного унитаза должны быть вашим главным приоритетом.

Размеры стандартного унитаза для чернового монтажа

Размер стандартного унитаза составляет 12 дюймов, но не думайте, что у вас есть 12-дюймовый черновой вариант без измерения! Некоторые старые дома поставляются с грубыми размерами 10 или 14 дюймов. Вы также можете найти 10-дюймовые грубые размеры в туалетных комнатах, полуваннах или других небольших ванных комнатах, чтобы сэкономить место.

Редкий 14-дюймовый черновой размер обеспечивает больше места между унитазом и стеной. Часто вам приходится заказывать любой из этих приблизительных размеров по сравнению со стандартным 12-дюймовым приблизительным размером.

Некоторые типы унитазов, например, двухкомпонентные, могут быть гибкими, когда речь идет о грубом размере, а другие нет. Вот почему разумно убедиться, что вы выбрали унитаз, размер которого примерно соответствует вашей существующей ванной комнате или унитазу.

Можно ли заменить 10-дюймовую черновую на 12-дюймовую черновую?

Краткий ответ: нет. Идеально найти унитаз, который соответствует размерам вашего существующего унитаза, чтобы вам не приходилось вызывать сантехника, чтобы обновить сантехнику, что может резко увеличить стоимость замены унитаза.

В то время как 10-дюймовый унитаз с грубым входом вполне может подойти к 12-дюймовому унитазу с грубым входом (хотя может потребоваться более длинный соединитель), этого нельзя сказать об использовании 12-дюймового унитаза с грубым входом в 10-дюймовом унитазе. -дюймовый черновой. 12-дюймовый унитаз с грубым входом не поместится в ванную комнату с 10-дюймовым унитазом.

Как измерить черновой унитаз без существующего унитаза

Приблизительный монтаж унитаза очень прост, если унитаза нет, а пол голый. Вот как измерить унитаз, если у вас еще не установлен унитаз:

1. Определите расположение водосточной трубы (отверстия фланца унитаза) на полу. Водосточная труба будет выглядеть как круглое отверстие, вырезанное в полу. Отверстие может иметь белую пластиковую накладку; это фланец унитаза.
2. Измерьте расстояние от голой стены до центра отверстия фланца унитаза. Если у вашей стены есть плинтус, обязательно поднимите измерительную ленту так, чтобы она касалась голой стены наверху для более точного приблизительного размера.
3. Проверьте свою работу. Если ваши измерения отличаются от стандартных 12-дюймовых или 10-дюймовых приблизительных размеров, возможно, вы неправильно измерили. Помните, что рулетка должна доходить до центра отверстия водосточной трубы (фланец унитаза) — не дальше и не меньше.

Как измерить стандартный унитаз с грубым входом

Однако вы также можете измерить грубый вход, не снимая унитаз, чтобы увидеть водосточную трубу внизу! Вы можете легко измерить это, если есть видимые фундаментные болты и колпачки или если унитаз имеет видимый профиль, на котором виден трап сифона. Вот как:

1. Определите, где унитаз прикручен к полу. Ищите маленькие болты или колпачки в основании унитаза. Обычно они располагаются в лотках на задней левой и правой сторонах светильника. Если у вашего унитаза есть юбка, поищите какие-либо признаки того, где унитаз крепится болтами сбоку от унитаза или в том месте, где унитаз встречается с полом. Попробуйте использовать малярную ленту, чтобы указать, где расположены болты.
2. Измерьте расстояние от стены до центра болтов основания унитаза. Это обеспечит вам приблизительное расстояние до туалета.
3. Избегайте измерения от плинтусов или других молдингов. Если на вашей стене есть плинтус или другие молдинги, отрегулируйте измерительную ленту так, чтобы она начиналась с голой стены прямо над плинтусом. Если нужно, измерьте ширину плинтуса (от края до стены) и добавьте это к общему измерению, чтобы оно было точным.
4. Проверьте свою работу. Если ваши измерения отличаются от стандартных 10″, 12″ или даже 14″, перепроверьте свою работу! Вы не хотите совершить дорогостоящую ошибку, заказав неправильный туалет.

Как правильно измерить угловой унитаз

С угловыми унитазами может быть немного сложнее, чем со стандартными унитазами, когда речь идет о примерных размерах, но не бойтесь! Следующее руководство даст вам точные результаты для плавной установки:

1. Определите, где унитаз крепится болтами к полу. Ищите крышки или болты в основании унитаза, чтобы найти, где унитаз соединяется с этажом ниже.
2. Найдите фланец унитаза или водосточную трубу. Поскольку существующий унитаз закрывает фланец унитаза (водосточную трубу), вам необходимо оценить его местоположение на основе болтов, которые вы только что идентифицировали. Фланец унитаза будет расположен посередине между двумя болтами.
3. Отметьте положение фланца унитаза на унитазе. Для удобства измерения используйте рулетку или какой-либо другой непостоянный инструмент, чтобы отметить центральную точку фланца унитаза. Ваш фланец унитаза, вероятно, расположен между сиденьем унитаза и бачком.
4. Измерьте расстояние от центра фланца унитаза до прилегающих стен. Вместо того, чтобы измерять от места водосточной трубы до точки (угла), где ваши стены соединяются, измерьте от фланца унитаза наружу под перпендикулярным углом 90 градусов к стенам слева и справа от унитаза. Вы можете использовать измерительный угольник или обрамляющий угольник, чтобы получить точный угол. Если оба измерения пересекаются в средней точке фланца унитаза, это указывает на примерный размер.

Врезные и настенные или задние туалеты

В подвесных туалетах смывное содержимое проходит через стену, а не через пол. Вам нужно будет измерить по вертикали от голого пола до центра слива, чтобы найти примерный размер настенного или заднего унитаза.

Другие важные размеры унитаза

Помимо приблизительного размера унитаза, при замене унитаза стоит обратить внимание еще на одну меру – высоту унитаза (или высоту обода), чтобы обеспечить его правильную посадку в ванной комнате и ваши потребности в комфорте.

Высота унитаза измеряется по вертикали от пола до края унитаза. Стандартная высота туалета составляет 15 дюймов, хотя некоторые туалеты имеют высоту 18–19 дюймов для удобства или доступности. Высота унитаза не включает крышку и сиденье.

Ширина и длина чаши также могут быть полезны, так как они влияют как на пространство, так и на комфорт. Большинство унитазов имеют ширину от 14 до 14,5 дюймов, хотя некоторые из них имеют ширину до 16,5 дюймов.

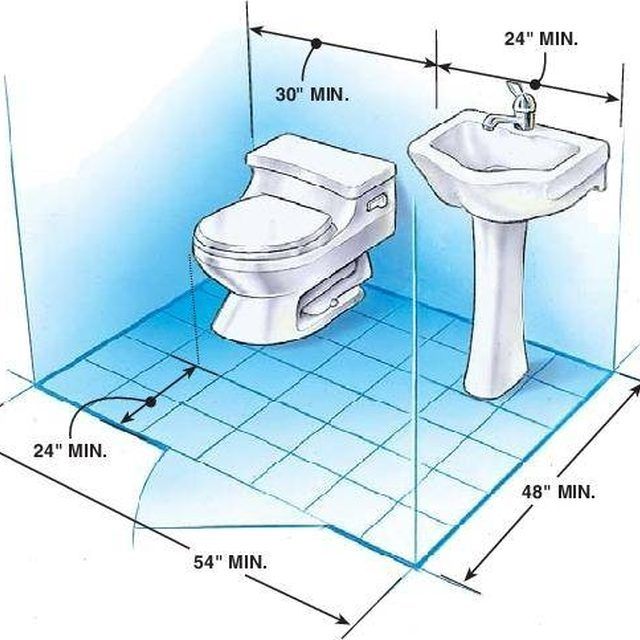

Надлежащий зазор вокруг унитаза также необходим для удобства и соответствия санитарно-техническим нормам. Например, расстояние от других объектов следует измерять от центра фланца унитаза (скорее всего, от средней точки унитаза, той же точки, от которой вы измеряете черновую часть стены) до окружающей мебели, например туалетного столика. , шкафы, ванна или душ. Стандартное измерение пространства вокруг унитаза составляет около 15 дюймов, а 18 дюймов достаточно просторны для дополнительного комфорта.

Расстояние от передней части унитаза зависит от местных правил. Зазор в 21 дюйм — от середины водосточной трубы вперед — требуется, если Международный кодекс сантехников является стандартом, тогда как Единый сантехнический кодекс требует 24 дюйма. Ознакомьтесь с местными сантехническими нормами, чтобы обеспечить их соответствие.

Для получения дополнительной полезной информации, которая поможет вам в поиске нового унитаза, ознакомьтесь с нашим Полным руководством по туалетам или Как выбрать унитаз для ванной, чтобы узнать о доступных вариантах при покупке нового унитаза.

Только не забудьте сначала проверить примерный размер!

Вернуться к блогу

Как выбрать новый смеситель для раковины в ванной

Как измерить раковину: размеры раковины и стандартные размеры

Как измерить ванну — стандартные размеры ванны и руководство по измерению

11 лучших смесителей для ванной 2022 года

Клапан для душа Типы 101 — как правильно выбрать душевой клапан0005

Тенденции 2022 года для ванных комнат: умные технологии, более высокие шкафы и многое другое

7 лучших туалетов Toto Neorest — сравнение и обзоры

Роскошные подарки для ванных комнат для тех, кто любит спа

9 стильных подарков для умного дома, которые не оставят равнодушными

Как быть хорошим хозяином: гостевая ванная комната и предметы первой необходимости для спальни

3 лучших смесителя Kohler для кухни и ванной

5 лучших туалетов Kohler для вашего дома

Как почистить ванну, чтобы она выглядела совершенно новой

6+ стильных улучшений для умной ванной комнаты

Как выбрать лучший материал для ванны — руководство по сравнению для максимальной функциональности и стиля

Как экономить воду с помощью WaterSense®

Новые и улучшенные средства для мытья посуды Toto, которые нельзя пропустить

Все, что вам нужно знать о аптечках

Экологичные туалеты: ответы на ваши вопросы

9 советов, как превратить вашу ванную комнату в спа-салон

Уход за туалетным столиком: советы и рекомендации, как сохранить его первозданным и красивым

Как выбрать плитку для ванной

Как сделать Найдите идеальную подсветку туалетного столика для вашей ванной комнаты

11 проектов ванных комнат, которые вы можете реализовать: каждый стоимостью менее 1000 долларов

Полное руководство по туалетам: информация, которая не пропадет даром

Биде и биде. Туалеты

Полное руководство по биде

Что нужно знать о туалетных столиках для ванной

Выбор унитаза: практическое руководство в 5 шагов

14 простых проектов ванной комнаты, которые можно реализовать за выходные

Дизайн интерьера дома Стили: Что стиль фермерского дома?

Стили дизайна домашнего интерьера: что такое современный дизайн?

Как передвинуть туалет

Перемещение туалетов с использованием существующей сантехники в вашей ванной комнате

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.11.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Во время реконструкции ванной комнаты поддержание основных размеров ванной комнаты необходимо для контроля затрат и беспорядка, а также для соблюдения графика. Но иногда ремонт ванной требует изменения планировки. Перемещение унитаза, даже просто в сторону или на несколько дюймов, является одним из тех изменений в планировке ванной комнаты, которые иногда необходимы.

Попытка переместить туалет не является изменением, которое следует воспринимать легкомысленно. Но при необходимости это может быть выполнено с помощью значительных сантехнических работ и большого количества второстепенных работ, таких как открытие пола или потолка, изменение маршрута труб и сливного фланца, а также повторная установка унитаза и других приспособлений. Обычно это работа для строительной бригады и профессионального сантехника, но некоторые очень опытные мастера могут успешно справиться с этой работой. Приступая к работе, требуется хорошее понимание основных шагов, а также значительный опыт работы со всеми необходимыми навыками.

Как переносят туалет

Перемещение унитаза заключается не столько в перемещении самой арматуры — на самом деле, установка унитаза — это простая работа, которая занимает меньше часа, — сколько в перемещении дренажа и водопровода на новое место. Когда вся сантехника установлена, установка унитаза становится относительно простой задачей.

Перемещение сливного отверстия

Дренажные трубы туалета под полом имеют широкий диаметр — обычно 3 дюйма — и их трудно проложить вокруг балок пола или через них. Другие коммуникации, проходящие под полом, еще больше усложняют ситуацию: водопроводные трубы, электрические кабели, изоляция, поперечные распорки для балок, встроенные светильники и многое другое.

Кроме того, дренажные трубы туалета питаются самотеком, что означает, что они должны опускаться с вертикальной скоростью 1/4 дюйма на каждый горизонтальный фут. Хотя обычно с этим можно справиться, это может ограничить расстояние до нового туалета, поскольку туалет должен оставаться достаточно близко к вентиляционной трубе или главному стоку, чтобы обеспечить необходимый уклон.

Если возможно, постарайтесь спланировать место для нового туалета так, чтобы новый слив мог проходить в промежутках между балками, и постарайтесь не делать надрезы на балках для прокладки труб. Для этого может потребоваться усиление конструкции, если изменения достаточно существенны, чтобы поставить под угрозу прочность каркаса пола.

Перемещение туалетной воды

Вторая часть проекта менее сложная: прокладка водопровода до туалета. Туалеты нуждаются в запасе пресной воды, чтобы заполнить бак после каждого смыва. Поскольку эти трубы меньше, их легче проложить через балки или даже внутри стеновых систем. Перемещенная линия подачи может даже подключиться к существующей линии подачи туалета и отправить ее на новое место. Гибкие пластиковые трубы PEX облегчают эту работу для самодельщиков по сравнению со старым классическим методом прокладки медных труб и пайки соединений методом пота.

Об этом проекте

Описанный здесь проект не перемещает основную дренажно-вентиляционную систему дома, поскольку эта функция используется другими дренажными трубами для других приспособлений, а иногда даже для других комнат. В нашем примере унитаз перемещается на 5 футов (многие ванные имеют ширину 5 футов) для общего вертикального перепада дренажной линии 1 1/4 дюйма. Линия дренажа и линия подачи воды проходят в промежутках между параллельными балками, а не поперек балок, что усложняет установку.

В нашем примере предполагается, что существующая вентиляционная труба и слив туалета изготовлены из трубы из АБС-пластика, что является наиболее распространенным сценарием. Если ваша канализационная труба изготовлена ​​из другого материала — например, из чугуна или ПВХ-пластика, — это может немного изменить способ подключения нового стока унитаза к трубе. Например, вам нужно будет использовать фитинги из ПВХ, если вы подключаетесь к вентиляционной трубе из ПВХ.

Прежде чем начать

В зависимости от того, куда перемещается ваш унитаз, точные фитинги для слива могут различаться. Будьте готовы использовать дополнительные фитинги из ПВХ или АБС, если это необходимо для направления стока унитаза к вентиляционной трубе. Однако очень важно, чтобы поток в вентиляционную трубу использовал постепенные изгибы, обеспечиваемые стрелами и тройниками, а не острые колена, которые мешают плавному дренажному потоку.

Используйте руководство по черновой обработке, чтобы предоставить данные о размерах и точное расположение канализационных и водопроводных труб от готовых стен, что позволит вам подготовить трубопровод перед перемещением приспособления. Это называется «макет». Хороший механик всегда делает план до начала работы, чтобы проверить наличие препятствий, таких как балки или электропроводка, а также правильно определить местонахождение основного штабеля. Знание этой информации может изменить расположение приспособления и уберечь вас от покупки неправильного приспособления или вообще от начала работы.

Когда звонить специалисту

Если ваш дом построен на бетонной плите, вам, как правило, потребуется вызвать профессионала, чтобы переместить туалет. Процесс более сложный и требует разрушения плиты, чтобы получить доступ к необходимым частям для перемещения туалета.

Оборудование/инструменты

• плоская отвертка
• Перчатки
• Прибар
• Шпатель
• Циркулярная пила
• Сабельная пила
• Аккумуляторная дрель

Материалы

• Туалет
• 6 футов 3-дюймовая дренажная труба, ПВХ или АБС
• 8 футов 1/2-дюймовая труба PEX
• Вставные или компрессионные фитинги PEX
• Фланец унитаза
• от 5 до 7 футов Труба из ПВХ или АБС диаметром 3 дюйма
• 90-градусный изгиб диаметром 3 дюйма, ПВХ или АБС
• 3-дюймовый сливной фитинг тройником, ПВХ или АБС
• 3-дюймовый изгиб под углом 90 градусов, ПВХ или АБС
• АБС-клей

Как передвинуть туалет

Ель / Кевин Норрис

1. Убрать унитаз

   Уберите туалет с его текущего местоположения. Если унитаз будет использоваться повторно, аккуратно отложите его в сторону, чтобы не сломать и не расколоть фарфор. В противном случае утилизируйте туалет ответственным образом.

   Вставьте тряпку в водосточную трубу, чтобы не потерять инструменты и предотвратить попадание канализационных газов в дом.

   Ель / Кевин Норрис

2. Получить доступ

   К дренажным линиям туалета, которые проходят через системы полов, потенциально можно получить доступ как сверху, так и снизу. Если у вас свободно уложенный плавающий пол, вы можете снять его и вырезать достаточное количество чернового пола с помощью циркулярной пилы, чтобы получить доступ к области под ним. Это особенно полезно, если черный пол начал гнить или его необходимо полностью заменить.

   Установите циркулярную пилу на глубину, примерно на 1/8 дюйма превышающую толщину основания. Это сводит к минимуму повреждение балок, которые можно использовать в качестве поверхностей для крепления нового чернового пола.

   В качестве альтернативы, если комната внизу открыта и свободна, а беспорядок не является проблемой, вы можете снести потолок из гипсокартона, чтобы получить доступ к туалетным трубам наверху.

   Ель / Кевин Норрис

3. Снимите фланец унитаза

   С помощью отвертки или дрели открутите фланец унитаза от пола, затем снимите его со сливной трубы. При чугунных фланцах, припаянных к водосточной трубе свинцом или припоем, целесообразно разбить фланец молотком. Если фланец унитаза был приклеен растворителем, вам, вероятно, придется отрезать его сабельной пилой.

   Ель / Кевин Норрис

4. Отрежьте изгиб унитаза

   Сабельной пилой отрежьте старый изгиб унитаза как можно ближе к сливной трубе. Новый слив унитаза войдет в этот разорванный изгиб.

   Ель / Кевин Норрис

5. Расположение нового места слива

   Новый слив унитаза должен иметь расстояние не менее 15 дюймов от центра слива до всех боковых стен, включая душ и ванну. Это обеспечивает достаточно места для того, чтобы установленный унитаз не касался стен и других препятствий.

   Ель / Кевин Норрис

6. Запусти новый слив

   Проложите новую длину дренажной трубы от нового места туалета до вентиляционной трубы. На вентиляционной трубе установите новый тройник в том месте, где вы разорвали старый слив, а затем используйте длинный изгиб под углом 90 градусов, чтобы направить сливную трубу к новому месту туалета.

   Соедините все трубы вместе с соответствующими фитингами, склеенными совместимым клеем на основе растворителя. Убедитесь, что дренажная линия имеет наклон не менее 1/4 дюйма на каждый горизонтальный фут в сторону штабеля. Прикрепите трубу к балкам ремнями по ее длине.

   Ель / Кевин Норрис

7. Установите дренажную заглушку

   Приклейте изгиб унитаза под углом 90 градусов к концу новой сливной трубы, затем вклейте 6-дюймовый отрезок трубы в направленное вверх гнездо, проходящее через пол.

   Ель / Кевин Норрис

8. Прокладка линий водоснабжения

   Продолжите предыдущую линию подачи воды с одним проходом трубы PEX через балки. Существует множество способов подсоединения новых труб PEX к существующим медным трубам, но один из самых простых — это использование вставных фитингов. При необходимости поддерживайте трубу PEX вдоль балки. В новом месте туалета заделайте линию подачи воды PEX с помощью запорного клапана приспособления, выходящего через стену.

   Там, где труба выходит из стены, используйте медный патрубок с фланцем, который прибивается к шпильке. Трубка PEX присоединяется к одной стороне колена, запорный клапан приспособления — к другой.

   Ель / Кевин Норрис

9. Фланец для унитаза

   Замена чернового пола и чистового покрытия. С помощью сабельной пилы отрежьте сливную трубу заподлицо с уровнем чистового пола. Установите фланец унитаза поверх пола, приклеив его растворителем к сливному патрубку и привинтив фланец к черновому полу.
