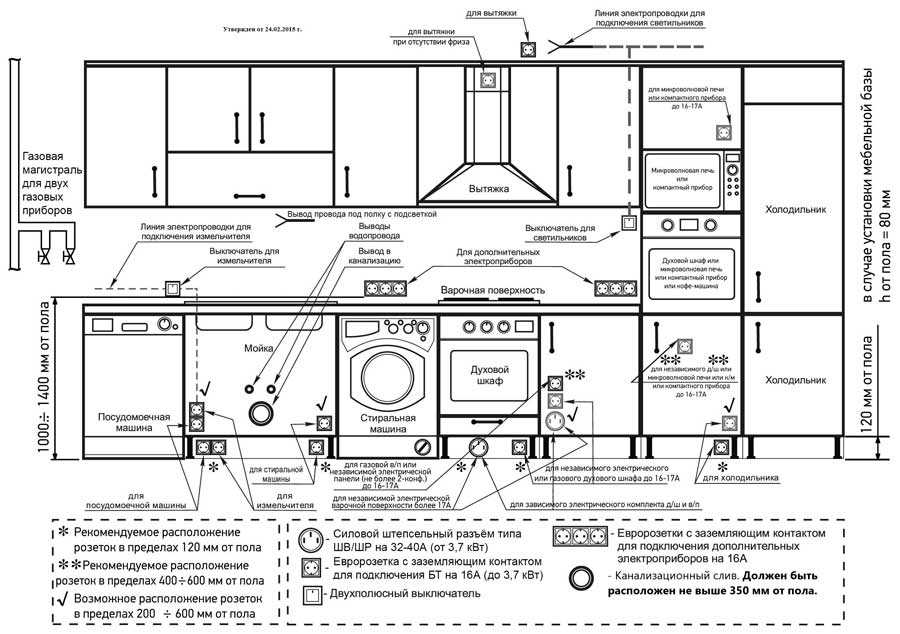

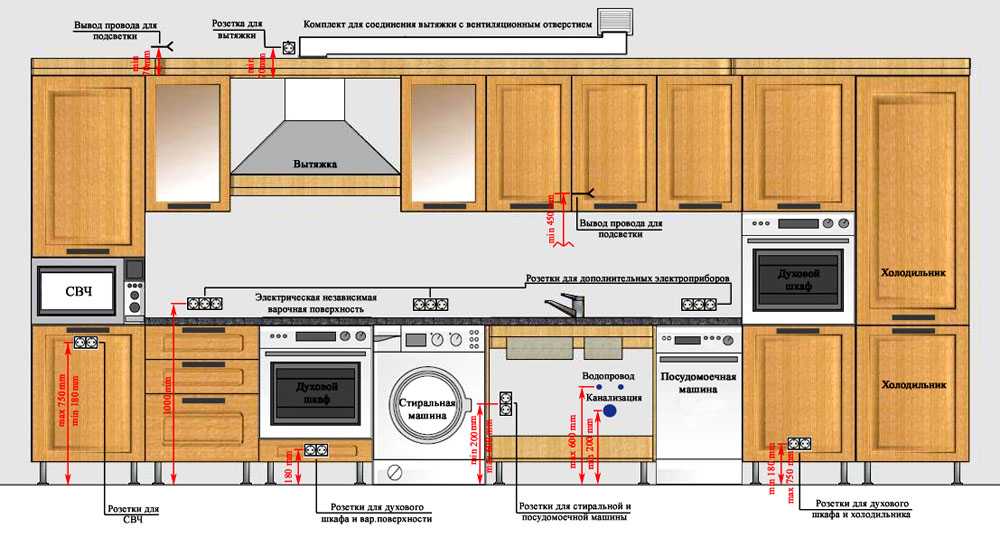

Схема установки розеток на кухне
3
Розетка для вытяжки встраимовой на кухне расположение
4
Розетки для кухонной панели
5
Розетка для вытяжки расположение
6
Схема электропроводки кухни в квартире
7
Кухня икеа схема монтажа
8
Расположение розеток и выключателей
9
Схема электропроводки кухни в квартире
10
Фото рекомендуемые места для розеток
11
Высота электровывода для подсветки кухни
12
Расположение розетки для посудомойки на кухне
13
Розетка для встраиваемой микроволновки
14
Расположение розеток на кухне
15
План размещения розеток на кухне
16
Тройные розетки для кухни
17
Розетки для вытяжки в интерьере
18
Электровывод для вытяжки высота
19
Схема проводки электричества на кухне
20
Расположение розеток на кухне
21
Перенести розетку на кухне
22
Схема распределения розеток на кухне
23
Розетки на кухне расположение для угловой кухни
24
Схема подключения розеток кухонного гарнитура
25
Схема подключения кухонной вытяжки к электросети
26
Высота розетки для роутера в шкафу
27
28
Расстановка розеток на кухне икеа
29
Схема разводки розеток для кухонного гарнитура
30
Как правильно установить розетки в квартире на кухни
31
Накладные розетки на фартуке
32
Разводка розеток на кухне схема
33
Как правильно установить розетки на кухне
34
Схема установки розетки для вытяжки
35
Схема размещения розеток на кухне
36
Размещение розеток на угловой кухне
37
Расположение розеток в ванной схема и высота
38
Рекомендации по установки розеток икеа кухня
39 Схема расключения проводки на кухне
40
Схема расположения розеток на кухне ikea
41
Размещение розеток на кухне
42
Схема проводки электричества на кухне
43
Держатель над плитой
44
Схема установка розеток духовой шкаф
45
Розетки на кухне
46
Схема подключения кухонной вытяжки к электросети
47
48
Электрика для кухни розетки
49
Розетки на кухне
50
Разметка электропроводки на кухне
51
Размещение кухонных розеток
52
Расположение розеток в кухонном гарнитуре
53
Правильное расположение розеток на кухне схема
54
Расположение розеток
55
Расположение розеток на кухне
56
Розетки в стеновой панели
57
Схема расположения электророзеток кухни
58

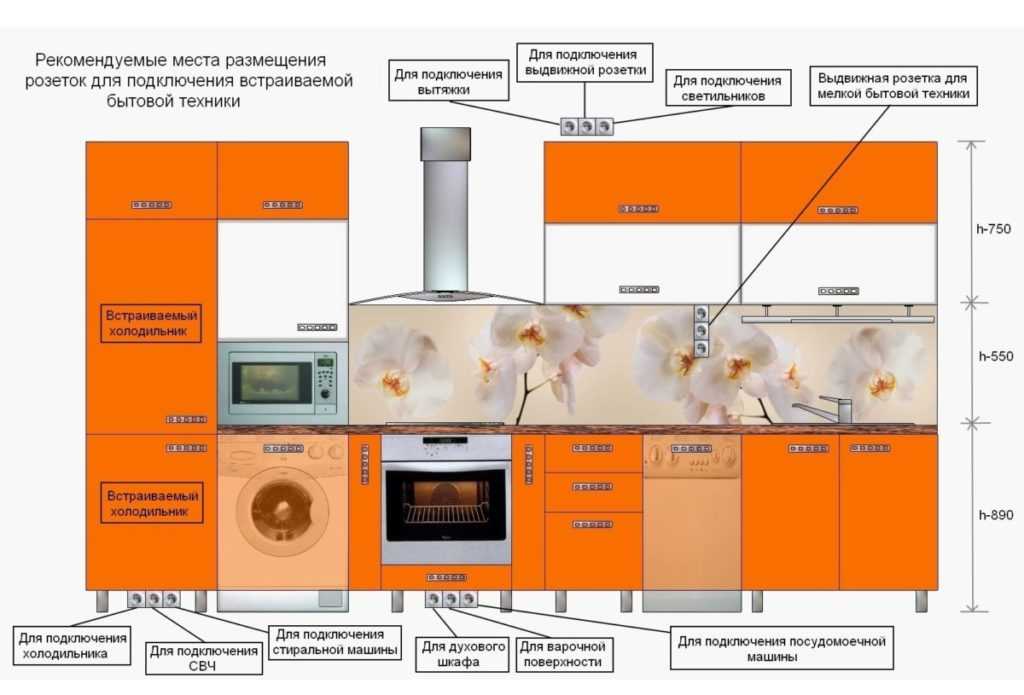

Рекомендуемые места размещения розеток на кухне
59
Розетки на кухне
как правильно расположить? (схема, фото)
Этот факт вынуждает в процессе ремонта или перепланировки правильно разместить розетки на кухне. Но перед этим следует досконально продумать схему разводки, подобрать розетки, выключатели с учетом планируемого потребления электроэнергии, количества оборудования, а также высоты его размещения.ОГЛАВЛЕНИЕ
- Перечень потребителей или сколько нужно розеток?
- Построение схемы электроснабжения и выбор мощностей
- Типичная схема расположения точек
- Выводы
Перечень потребителей или сколько нужно розеток?
Учитывая колоссально высокий темп жизни современного человека, сложно найти того, кто хотя бы раз утром не носился по дому сломя голову в поисках свободной розетки. Особенно остро этот вопрос стоит на кухне, где техники под завязку и с каждым годом становится все больше. Выхода в этой ситуации всего два:
- Использование фильтров, разветвителей, удлинителей и т.п., чтобы сделать из одной точки несколько,
- Перепланировка системы электроснабжения кухни (а в перспективе и всего дома), расширение количества и расположение розеток на кухне.
Каждый из этих вариантов имеет свои преимущества и недостатки, которые следует знать, чтобы сделать правильный выбор. Так применение удлинителей позволяет без больших капиталовложений увеличить количество доступных розеток, сделав их при этом мобильными в некотором роде. Но подключив через него на базовую розетку несколько приборов одновременно существует реальный риск перегрузить линию, вывести из строя всех потребителей (вряд ли стоит сильно надеяться на автоматический выключатель при такой нагрузке).
В свою очередь перепланировка требует затрат времени, усилий и денег. Тем не менее, все это с лихвой окупается возможностью расположить кухонные розетки с учетом требуемой мощности и перспективы ее расширения.
Примерный перечень того оборудования, которое может подключаться через розетки на кухне, выглядит следующим образом:
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’.
Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Даже если из этого списка убрать бойлер и стиральную машинку, которые можно разместить в области санузлов, то все равно получается, как минимум десять стационарных позиций. А если к ним добавить разные приборы, которые подключаются время от времени, то общее количество точек нужно увеличивать как минимум на 25-30%.
Построение схемы электроснабжения и выбор мощностей
Все до единой розетки на кухне имеют определенный ресурс по мощности, который они способна выдерживать. Из этих соображений нужно строить схему разводки и подключений (параллельных или обособленных), а также выбирать длину, сечение самих проводов.
Типичная схема для кухни будет иметь следующий вид:
Выбирая розетки для кухни и выключатели, необходимо также обращать внимание на их конструктивное исполнение.
В частности, очень важным критерием является степень защиты, которая должна быть не ниже IP44. Те точки, которые располагаются в непосредственной близости от мест концентрации влаги, пара, конденсата, брызг, должны иметь надежную герметизацию, тогда как остальные можно вполне оставить более простыми. Не лишним будет предусмотреть защиту от детской шалости.
Типичная схема расположения точек
Кроме того, что необходимо правильно рассчитать оборудование, нужно еще и правильно его разместить с точки зрения эргономики и правил безопасности. Наглядно оценить типовые рекомендации и то, как происходит расположение розеток на кухне, на какой высоте, можно на иллюстрации.
Кроме этого следует учитывать, что с точки зрения эстетики, установка розеток на кухне и прокладка электрических проводов будут происходить в толще стены – в подготовленных канавках (штробах). Строительные нормы и правила, предписания по электромонтажу строго ограничивают способ их выработки, глубину, расположение относительно перекрытий, дверных и оконных проемов.
Базовое представление можно почерпнуть со следующей схемы:
Как видно из рисунка, штробить стены по высоте можно только в вертикальном или горизонтальном направлении. Проделывание канавок в несущих стенах и перекрытиях вовсе запрещено из соображений целостности строительных конструкций. Если со штроблением стен возникают проблемы по тем или иным причинам, это еще не повод отчаиваться. Отличной альтернативой может стать отдельный вид скрытой проводки, при котором сами провода и точка подвода встраиваются в кухонный гарнитур.
Выводы
Очевидно, что комфорт на современной кухне во многом обеспечивается за счет применения технических инноваций и огромного количества крупной и мелкой бытовой техники. Ее бесперебойная, безопасная работа в свою очередь зависит от выбора правильного количества и мощности розеток, линий электропроводки, грамотного группирования и разводки.
Kitchen Outlet Stock-Fotos und Bilder
- CREATIVE
- EDITORIAL
- VIDEOS
Beste Übereinstimmung
Neuestes
Ältestes
Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
Lizenzfrei
Lizenzpflichtig
РФ и РМ
Durchstöbern Sie 143
кухня Фото и фотографии.
Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. elektrische steckdose reparatur frauen in der küche — diy konzepte — кухонная розетка stock-fotos und bilderclose-up выхода сжатого газа на кухне — кухонная розетка stock-fotos und bilderэлектрическая розетка и две вилки — кухонная розетка stock-fotos und bildertoaster подключены к выход. — кухонная розетка сток-фото и изображениямолодая женщина чинит электрическую розетку -кухонная розетка сток-фото и изображенияСотрудник в униформе McDonald’s Corp. Кухонная форма позирует для фотографии в 505-м российском ресторане быстрого питания компании на… Сотрудник кладет говядину Пэтти на булочке для гамбургера на кухне в первом британском магазине сети ресторанов US Burger Five Guys в Лондоне, … пожилой мужчина держит мобильный телефон, подключая зарядное устройство к электрической розетке на домашней кухне розетка кондиционера — кухонная розетка стоковые фотографии и изображения крупная электрическая розетка на стене — кухонная розетка стоковые фотографии и изображения Шеф-повар Антонио Де Кандиа на кухне своего пустого ресторана "Шале дель Соле" в ожидании открытия ресторана в Мольфетте на.
Китай приказал усилить контроль… Япония — FamilyMart Co. публикует изображение новая торговая точка с обеденной зоной для комплексных обедов, а также кухонным пространством для приготовления ежедневных блюд для продажи в … Сотрудники пекут хлеб на кухне в магазине Sam’s Club Wal-Mart Stores Inc. в Чжухай, Китай , пятница, 14 октября 2016 г. Wal-Mart видит большие… Работник замешивает тесто для хлеба на кухне в магазине Sam’s Club Wal-Mart Stores Inc. в Чжухай, Китай, в пятницу, 1 октября. 14 октября 2016 г. Сотрудник замешивает тесто для хлеба на кухне в магазине Sam’s Club компании Wal-Mart Stores Inc. в Чжухай, Китай, пятница, 14 октября 2016 г. подносы на кухне в магазине Wal-Mart Stores Inc. Sam’s Club в Чжухай, Китай, в пятницу, 14 октября 2016 г. Wal-Mart… Сотрудник в маске и сетке для волос кладет тесто для хлеба на подносе на кухне в магазине Sam’s Club Wal-Mart Stores Inc. в Чжухае, … Вход в ресторан Paula Deen’s Family Kitchen на острове The Island 18 октября 2016 года в Пиджен-Фордж, штат Теннесси.
Шкафы изготовлены из соломы. Крышка розетки изготовлена по индивидуальному заказу, чтобы соответствовать… Рене Джарбо и муж Ким просматривают продукты в San Gabriel Valley Habitat for Humanity в Пасадене, 12 марта 2005 года. Это домовладельцы, которые…тостер подключен к электрической розетке — кухонной розетке стоковые фото и фотографииВывеска ресторанов Richtree Natural Market у выхода в Торонто. На логотипе скрещенные нож и вилка. Richtree Market — это канадский … Вывеска ресторанов Richtree Natural Market в его выходе в Торонто. На логотипе скрещенные нож и вилка. Ричтри Маркет — канадский… Соус кетчуп, лук и ломтик корнишона на тарелке для гамбургеров на кухне 505-го русского ресторана быстрого питания McDonald’s Corp. при его открытии… Сотрудник готовит пакеты с картофелем фри в ресторане кухня в 505-м русском ресторане быстрого питания McDonald’s Corp. в день его открытия в… Пакеты с картофелем фри лежат на кухне перед подачей клиентам в 505-м русском ресторане быстрого питания McDonald’s Corp.
, в районе Неб-Серай в Нью-Йорке… Стивен Пицциол, вице-президент Азиатско-Тихоокеанского региона, Domino’s Pizza во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундже, август… Стивен Пицциол, вице-президент Азиатско-Тихоокеанского региона, Domino’s Pizza во время открытие 600-го ресторана Domino’s Pizza в Васант-Кундже, август… Стивен Пицциол, вице-президент Азиатско-Тихоокеанского региона, Domino’s Pizza во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундже, август… Стивен Пицциол, вице-президент t Азиатско-Тихоокеанский регион, Domino’s Pizza во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундже, август… Стивен Пицциол, вице-президент Азиатско-Тихоокеанского региона, Domino’s Pizza во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундж, август… Стивен Пицциол, вице-президент Domino’s Pizza в Азиатско-Тихоокеанском регионе, во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундж, август… Стивен Пицциол, вице-президент Domino’s Pizza в Азиатско-Тихоокеанском регионе, во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундж, август Август.
.. Стивен Пицциол, вице-президент Domino’s Pizza в Азиатско-Тихоокеанском регионе, во время открытия 600-го ресторана Domino’s Pizza в Васант-Кундж, август… Стивен Пицциол, вице-президент Domino’s Pizza в Азиатско-Тихоокеанском регионе, Шьям С. Бхартиа, председатель Jubilant LifeScience Limited и Аджай Каул, генеральный директор, … Стивен Пицциол, вице-президент Азиатско-Тихоокеанского региона, Domino’s Pizza, Шьям С. Бхартиа, председатель Jubilant LifeScience Limited, и Аджай Каул, C ЭО,…Сотрудник смотрит вверх, пока замешивает тесто на кухне ресторана Domino’s Pizza, управляемого Jubilant Foodworks Ltd., после открытия… Сотрудник открывает дверь на кухню в магазине Domino’s Pizza , которым управляет Jubilant Foodworks Ltd., после открытия 600-летнего… фон 3Сколько розеток нужно моему кухонному острову? – Журнал IAEI
Кухонные острова с годами становятся все больше и больше. Большая площадь поверхности для островков на современных кухнях побудила некоторых задуматься о том, нужно ли пересматривать требования National Electric Code® (NEC®) .
Насколько большим должен быть остров, чтобы на нем можно было установить более одной розетки? Требования 2020 NEC отвечают на этот вопрос.
Когда что-то кажется не в порядке в NEC, , вы обязаны исправить это! Если вы живой, дышащий человек, который видит проблему с требованиями в рамках NEC, , у вас есть возможность, которая существует для того, чтобы ваш голос был услышан. Заметьте, я сказал живой, дышащий человек. Вам не нужно быть профессиональным электриком, чтобы внести изменения в NEC. Существуют задокументированные случаи, когда мамы и папы, маляры и даже сантехники сообщали о своих проблемах в NEC. И их комментарии и обоснования, представленные за эти годы, изменили требования, содержащиеся в НЭК.
NEC существует потому, что каждый человек, у которого есть идея или проблема, находит время, чтобы поделиться своими мыслями. Независимо от того, являетесь ли вы учеником, электриком, инженером или другим специалистом в области электротехники, у вас есть возможность полностью погрузиться в процедуру изготовления Code .
Это то, что произошло с изменениями, внесенными в 2020 NEC , касающимися требований к кухонному острову и розеткам.
Итак, что же произошло на самом деле
Комиссия по разработке кодов-2 (CMP-2) получила общественное мнение об изменении количества розеток для кухонных островков в жилой единице. Этот запрос был сделан от имени известной ассоциации работников электротехники. Было предложено обоснование того, что наличие розеток для больших островков на кухнях требует внимания КМП-2. Если вы не в курсе, CMP-2 имеет компетенцию NEC Статья 210, которая решает эти проблемы. Обсуждение показало, что домовладельцу необходимо больше розеток, чтобы правильно использовать эту большую площадь без использования удлинителей.
Затем на уровне комитета было проведено множество переговоров, чтобы выяснить, какое именно количество розеток является приемлемым. Следующим шагом было объяснить установщику и инспектору, как рассчитать необходимое количество розеток для удовлетворения минимальных требований Кодекса .
Было обсуждено несколько вариантов, и, наконец, было принято решение основываться на площади столешницы острова. И да, это будет означать, что установщику и инспектору нужно будет немного посчитать.
К
Код ИдемПри поиске требований к размещению розеток жилого помещения ориентируемся на ст. 210 Отводные цепи . Изучая эту статью, мы обнаруживаем, что Раздел 210.52, Жилая единица Розетки, содержит требования к розеткам на 125 В, 15 и 20 ампер. Дальнейшее чтение находит нас в 210.52(C), Столешницы и рабочие поверхности .
CMP-2 также признал, что иногда установщику может потребоваться установить в этих местах сборки с несколькими розетками. Но Код ничего не говорит о том, что представляет собой розетка применительно к узлу с несколькими розетками. Таким образом, была вставлена формулировка, объясняющая, что для целей Раздела 210.52(C) при использовании узлов с несколькими розетками каждые 300 мм (12 дюймов) узла с несколькими розетками, содержащего две или более розеток, установленных отдельными или непрерывными длинами, должны рассматриваться как одна розетка розетка.
Это окажется важным при использовании узлов с несколькими розетками, чтобы понять, сколько розеток может содержаться в пределах определенной длины узла с несколькими розетками.
Далее нам нужно определить язык для кухонного острова. Это можно найти в Разделе 210.52(C)(2), Островные и полуостровные столешницы и рабочие поверхности. Вот где резина встречается с дорогой. Здесь установщик и инспектор найдут информацию, необходимую для определения количества розеток для кухонного острова. Эта формулировка гласит, что розетки должны быть установлены в соответствии с 210.52(C)(2)(a) и (C)(2)(b).
Глядя на (а), мы видим, что по крайней мере одна розетка должна быть предусмотрена для первых 0,84 м 2 (9 футов 2 ) или его часть столешницы или рабочей поверхности. Розетка должна быть предусмотрена на каждые дополнительные 1,7 м 2 (18 футов 2 ) или их часть столешницы или рабочей поверхности. Интересно, что больше нет минимального размера острова, прежде чем рассматривать размещение розетки.
Затем мы переходим к пункту (b), который далее говорит нам о том, что по крайней мере одна розетка должна быть расположена в пределах 600 мм (2 фута) от внешнего конца полуостровной столешницы или рабочей поверхности. Обратите внимание, что в этом требовании не упоминается остров. Измерение 600 мм (2 фута) от конца острова не является требованием, которое вам нужно учитывать при установке кухонного острова. Кроме того, должно быть разрешено расположение необходимых розеток, как это определено установщиком, как это определено установщиком, проектировщиком или владельцем здания. Таким образом, размещение определенных розеток остается на усмотрение установщика в соответствии с 210.52(C)(2)(a) и (b).
Последнее предложение пункта (b) гласит, что расположение розеток должно соответствовать 210.52(C)(3), Расположение розеток . Здесь дается указание, что розетки должны располагаться в одном или нескольких из следующих мест:
- На столешнице или рабочих поверхностях или над ними: На столешнице или рабочей поверхности или над ней, но не более чем на 500 мм (20 дюймов) выше нее. поверхность.
- В столешнице или на рабочих поверхностях: Розетки, перечисленные для использования в столешницах или рабочих поверхностях, должны быть разрешены для установки в столешницы или рабочие поверхности.
- Ниже столешницы или рабочих поверхностей: Не более 300 мм (12 дюймов) ниже столешницы или рабочей поверхности. Сосуды, установленные под столешницей или рабочей поверхностью, не должны располагаться там, где столешница или рабочая поверхность выступает более чем на 150 мм (6 дюймов) за опорное основание. 1
поверхность.Действительно ли мне нужно заниматься математикой в качестве электрика?
Быть электриком означает знать математику. Многие повседневные задачи электрика зависят от понимания математических функций. От гибки трубопровода в большом коммерческом здании до определения расстояния между розетками в жилом доме, математика является частью торговли. Теперь, прежде чем некоторые начнут опасаться и беспокоиться, есть решение.
Для тех, кому посчастливилось уже иметь свою копию Analysis of Changes, NEC-2020, , перейдите на страницы 89 и 92. Автор книги, Л. Кейт Лофланд, был достаточно любезен, чтобы включить таблицу (см. рис. 2), в которой показано, сколько розеток требуется для определенных квадратных футов столешницы.
Используя эту таблицу, установщик и инспектор могут сократить количество математических вычислений, необходимых для планирования расположения розеток для кухонных островов. В том случае, если таблица не охватывает размер площади поверхности, с которой вы столкнулись, вам нужно будет произвести расчеты (см. рисунки 1 и 2).
Рисунок 1. Иллюстрация, показывающая измерения для определения площади острова в квадратных футах. Рисунок 2. Иллюстрация, показывающая таблицу для справки о требованиях к розеткам для островов.Наглядные примеры кухонных островов
Ниже приведены фотографии, сделанные во время посещения района в Северном Техасе. Из этого единственного визита на одну улицу вы можете увидеть, что вы встретите много разных форм и размеров кухонных островов.
Я пройдусь по каждой фотографии и подробно расскажу, какие шаги необходимо предпринять, чтобы найти розетки, необходимые для удовлетворения минимум Требования кода . Имейте в виду, что в коде указано, что розетки могут быть расположены «как определено установщиком, проектировщиком или владельцем здания». Это может показаться немного странным, но члены CMP-2 обсудили отсутствие мест, соответствующих Коду (, возможно, из-за дверей шкафа, ящиков шкафа, чрезмерного выступа и т. д. .) на острове, и хотели, чтобы там был пути облегчения для размещения этих розеток. Это похоже на требования к расположению конференц-залов по адресу 210.65.
И помните, защита от замыкания на землю (GFCI) требуется для розеток, обслуживающих место на столешнице, как указано в 210.8(A)(6). В соответствии с 210.12(A) для этих мест также требуется защита от дугового замыкания (AFCI). И, наконец, в этих местах требуются защищенные от несанкционированного доступа емкости (TR), как указано в 406.
12(1).
На фото 1 показан прямоугольный кухонный остров. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Это общее измерение квадратных футов будет использоваться для определения количества необходимых розеток. На рисунках 1 и 2 приведены примеры измерений и информация для определения требований к розеткам.
Фото 1. Кухонный остров прямоугольной формы с зоной отдыха.На фото 2 показан еще один кухонный остров прямоугольной формы. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Это общее измерение квадратных футов будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.
Фото 2. Кухонный остров прямоугольной формы. На фото 3 показан еще один прямоугольный кухонный остров с изюминкой. Имеется изогнутый передний край. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах.
Установщик может захотеть измерить самую широкую часть изогнутого края, чтобы получить более чем достаточно квадратных футов, или применить некоторые тригонометрические или другие более высокие математические навыки, чтобы получить точное измерение. Это общее измерение квадратных футов будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.
На фото 4 показан длинный прямоугольный кухонный остров с раковиной, встроенной в столешницу. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Затем установщику разрешается вычесть площадь раковины, так как она не считается столешницей. После вычитания квадратных футов раковины из измерения столешницы это число для ваших квадратных футов будет использоваться для определения количества необходимых розеток.
См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.
На фото 5 показан еще один прямоугольный кухонный остров с установленной раковиной. Установщик будет измерять длину и ширину, чтобы определить квадратные футы. Затем установщику разрешается вычесть площадь раковины, так как она не считается столешницей. После вычитания квадратных футов раковины из измерения столешницы это число для ваших квадратных футов будет использоваться для определения количества необходимых розеток. Это будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.
Фото 5. Кухонный остров прямоугольной формы с мойкой и частичной зоной отдыха.Еще один момент, который следует учитывать при установке кухонного острова
Кухонный остров — это объект, который обычно располагается в центре кухни.
Это ставит вопрос о том, как доставить ответвленную цепь в это место. Как правило, установщик устанавливает кабелепровод из ПВХ от стены до островка под бетонной плитой. Будем надеяться, что между подрядчиком и установщиком налажена связь, чтобы установщик мог установить этот желоб до заливки бетона. В противном случае бетон необходимо будет распилить и выколоть, чтобы проложить дорожку к кухонному острову.
Распространенной ошибкой установщика является установка кабеля в неметаллической оболочке (кабель типа NM) в кабелепроводе из ПВХ, ведущем к кухонному островку. Для установки в земле или под зданием следует ссылаться на обзор 300.5(B) и пункт списка (6). Проблема в том, что кабель типа NM не указан для влажных помещений. См. 334.12(B)(4) для получения информации об этих требованиях к использованию.
В моем районе страны установщики обычно устанавливают подземный фидер и кабель ответвления (кабель типа UF), который указан для этой влажной среды. Эти требования к использованию см.
в 340.10(1) и (3). В случае сомнений проконсультируйтесь с уполномоченным органом (AHJ) о том, какие требования существуют в пределах их электрической юрисдикции. На фото 6 показан пример прокладки кабеля типа UF для установки на кухонном острове.
Что нам делать дальше?
CMP-2 предприняла попытку решить проблемы, связанные с отзывами и комментариями общественности, чтобы найти способ решения этих больших островов, которые иногда встречаются на современных кухнях. Правильно ли поняли члены CMP-2? Я оставляю эту решимость тысячам установщиков и инспекторов, которые работают с этими предметами. Выступая как член CMP-2, но не как официальное заявление CMP-2, я знаю, что было поднято несколько вопросов, которые мы не смогли решить. Но лучше всего мы справились с той информацией, с которой нам приходилось работать в отношении этой ситуации.
Один из пунктов, в частности, касается столешницы кухонного острова, которая также служит столешницей для приема пищи.
Пожалуйста, обратитесь к вводной фотографии этой статьи для хорошего примера этого типа кухонного острова. Нужно ли учитывать эту предполагаемую зону отдыха в квадратных футах для требований к розеткам для кухонного острова? В настоящее время да. Но в будущем этот и другие пункты будут зависеть от вас — установщика, инспектора, домовладельца или любого, у кого есть жизнеспособный комментарий, который поможет сформировать эти требования для 2023 года 9.0033 Кодовый цикл NEC . Помните: не ждите, пока кто-то другой внесет идею в процесс создания кода, а потом расстраивайтесь, если этого не происходит. Вы можете влиять на изменения, участвуя в этом процессе. Несмотря на ваши индивидуальные действия, вы будете вносить свой вклад в обеспечение электрической безопасности ваших друзей и семьи!
Каталожные номера
- NFPA 70®, National Electrical Code® , издание 2020 г. Copyright© 2019, Национальная ассоциация противопожарной защиты. Полный текст NFPA 70® можно найти на сайте www.
