Как найти распределительную коробку в стене под штукатуркой
Для полной замены проводки в квартире придется выяснить точное местонахождение распределительных коробок. Этот этап обязателен. Без него не удастся отыскать вводные кабели и понять схему питания помещений. Поэтому перед тем, как брать в руки инструмент, следует разобраться, как найти распределительную коробку в стене.
Содержание
- Сложности поиска распределительной коробки
- Методы поиска распределительных коробок
- Поиск коробки по схемам и планам
- Магнит или компас для поиска металлических коробок
- Обнаружение металлоискателем
- Поиск коробки радиоприемником
- Профессиональные детекторы Meet MS-158M и подобные приборы
- Транзисторная индикаторная отвертка
- Отвертка обыкновенная
Сложности поиска распределительной коробки
Распределительные коробки предназначены для разветвления одного входящего в комнату питающего кабеля на множество электрических точек.
Поэтому, выполняя прокладку новой проводки или добавляя розетки и выключатели, придется выяснить, где находятся узлы распределения.
При поиске распределительной коробки в панельном доме люди сталкиваются с двумя проблемами:
- Коробку не видно. Она спрятана в толще стены. Во время ремонта специалист прилагает все усилия, чтобы этот узел был максимально незаметен и спрятан под штукатуркой.
- Для подключения новых проводов коробку необходимо открыть. Делать это следует с максимальной точностью вплоть до одного сантиметра. Поэтому придется определить форму и габариты бокса еще до вскрытия. Никому не хочется портить стены и обои. Открывать коробку требуется максимально аккуратно и со знанием дела.
Важно. Необходимо знать, сколько должно быть коробок в комнате. Некоторые проекты подразумевают наличие двух точек распределения в одном помещении. В других случаях коробка сквозная. При таком исполнении она одна на две комнаты.
Методы поиска распределительных коробок
Расположение коробки в квартире зависит от множества факторов. Самый существенный из них — эпоха, при которой возводили здание. Это не касается квартир, в которых электропроводка претерпела изменения или модернизацию во время ремонта.
Поиск коробки по схемам и планам
Электропроводка относится к сложным техническим системам. Поэтому в современном доме расположение коробок должно быть простым, логичным и предсказуемым. По стандартным правилам монтажа распредки ставят на расстоянии 150 мм от уровня потолка и непосредственно над выключателями и розетками. Если проводка укладывается ответственными и профессиональными электриками, то данное правило выполняется.

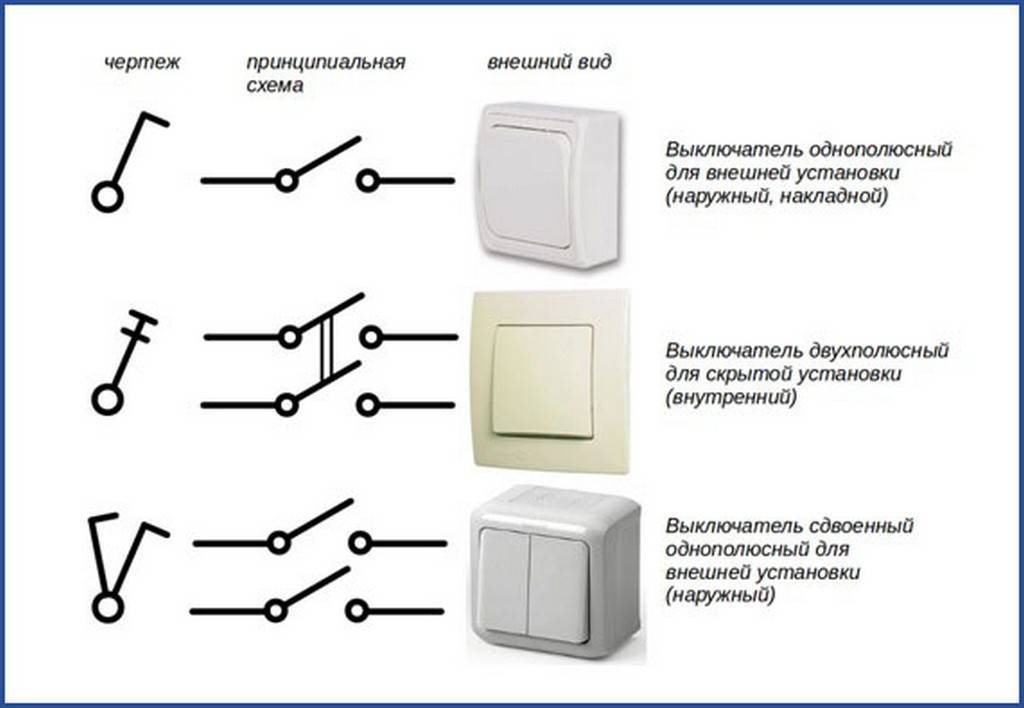

Схема электропроводки в квартиреМагнит или компас для поиска металлических коробок
Современные коробки выполняются из пластика. Старые нередко делались из железа или имели крышку из жести. Поэтому их можно обнаружить магнитом, компасом или любым другим предметом, способным реагировать на железо.
При этом способе магнит необходимо перемещать по стене в зоне предполагаемого нахождения распределительной коробки. Искомый объект находится там, где притягивается магнит или отклоняется стрелка компаса. Чувствительности обыкновенного черного феррита может быть недостаточно. Поэтому надежнее воспользоваться неодимовым магнитом.
Неодимовый магнитДополнительная информация. Хороший неодимовый магнит бесплатно можно взять из ненужных наушников для телефона или плеера. Капельки придется разломать молотком и плоскогубцами. В наушниках всегда имеются небольшие магниты в форме таблеток диаметром 4-6 мм.
Обнаружение металлоискателем
Более профессиональная методика, которая доступна любителям раскопок. Металлодетектор способен отреагировать на металлическую распаечную коробку или находящуюся в ней проводку. Прибор крайне чувствителен на расстояниях в 5-10 см. Поэтому, скорее всего, потребуется снизить мощность приема.
Применение металлоискателя имеет один нюанс.
Датчик столь же уверенно почувствует и арматуру. Такой метод поиска плохо годится для домов с армированными стенами или изобилием металлоконструкций.
Металлоискатель способен ложно сработать на провод под штукатуркой. Но в некоторых случаях это поможет отследить путь от розетки до точки распределения. Это и плюс, и минус. Зная линию прокладки кабеля, гораздо легче найти и распредку.
Дополнительная информация. В период Брежнева распределительные коробки формировали на стыке между стенами и потолком. Чтобы их спрятать применяли лист оцинковки. Карманный металлоискатель эффективно обнаружит его на глубине до 5 см.
Поиск коробки радиоприемником
Радиоприемник чувствителен к помехам, излучаемым проходящими в стене кабелями. Для поиска по проводам должен протекать ток. Причем чем он больше, тем отчетливее будет себя выдавать распределительный бокс. В идеале ток должен быть не менее 5 ампер. Чтобы его создать в розетку придется включить чайник, утюг или другой мощный электроприбор.
Помимо портативного приемника возможно применить и другие устройства. Самые распространенные из них следующие:
- радиотелефон;
- слуховой аппарат;
- дешевую или детскую рацию;
- кассетные плееры с функцией радио;
Профессиональные детекторы Meet MS-158M и подобные приборы
Поиск коробки подобными устройствами скорее прерогатива профессионалов. Они дают наиболее точные результаты с минимальными усилиями. Работа приборов основана на чувствительности к электромагнитным полям. Некоторые модели дополнительно оснащаются металлоискателями. Они позволяют узнать, где находится коробка, проводка и арматура.
В продаже имеются сотни приборов, подобных Meet MS-158M. Характеристики некоторых из них приведены в таблице.
| Модель устройства | Что ищет? | Глубина обнаружения медного кабеля в ПВХ изоляции, см |
|---|---|---|
| D-tect 120 | Любые металлы, пластиковые трубы, древесину | 6 |
| D-tect 150 SV | Металлы, трубы, древесину, проводку | 4 |
| GMS 100 M | Проводку, цветные и черные металлы | 5 |
| GMS 120 | Металлы, провода, дерево | 5 |
Транзисторная индикаторная отвертка
Наиболее эффективный и дешевый способ.
Индикаторная отвертка за копейки продается в любом магазине из серии «1000 мелочей» и «все для дома». Она позволяет определить место установки распределительных коробок и проводов на глубинах до 2 см.
Отвертка должна быть транзисторной. Поиск коробки осуществляется по следующему алгоритму:
- Возьмите индикатор в руки. Необходимо касаться пальцем (кожей без перчаток) металлической кнопки на колпачке отвертки.
- Водите щупом отвертки по стене в предполагаемом месте расположения коробки.
- Там, где красный светодиод горит сильнее всего — находятся провода. Отыщите место пересечения кабелей от розеток и выключателей.
- Искомая коробка находится там, где кабели сходятся в одну точку. В этом месте светодиод горит с максимальной яркостью.
Для данного способа поиска проводки принципиально важно, чтобы на нее приходило напряжение с фазного провода. На ноль индикаторная отвертка не реагирует.
Отвертка обыкновенная
В идеале подойдет старая советская карболитовая отвертка среднего веса.
Суть метода состоит в том, чтобы простукивать стену в поиске пустоты. Ведь где находится распредка, обязательно будет пустая полость. Методика особенно хорошо показывает себя в панельных домах с тонким слоем штукатурки.
Помимо отвертки можно применить любой другой удобный предмет без дребезжащих частей. Например:
- рукоять ножа;
- севшую пальчиковую батарейку;
- шариковую ручку.
Главное, чтобы этот предмет не оставлял вмятин и царапин на стене, но был достаточно тяжелым для образования звука. Простукивание выполняется преимущественно под потолком, там находятся коробки.
Распределительные коробки бывает не так-то и просто найти. Особенно в старых домах с неизвестной планировкой и схемой электропитания.
Вдобавок такие узлы тщательно маскируются при вытяжке стен и даже косметическом ремонте.
Чаще всего коробки встречаются над выключателями и розетками на расстоянии 15 см от потолка. Их удобно искать по схеме расположения проводки. Где пересекается наибольшее количество кабелей, там с огромной вероятностью и находится распределительный узел.
Распределительные коробки для электропроводки — виды и монтаж своими руками
Что это такое, знают, наверное, все, кто пользуется электричеством.
Что из себя представляет
Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.
- Для чего нужна распредкоробка ↓
- Преимущества и недостатки использования распределительных коробок ↓
- Виды распределительных устройств ↓
- Размеры ↓
- Где установить коробку ↓
- Как установить коробки в жилом доме ↓
- Схема электроснабжения ↓
- Порядок выполнения работ ↓
- Цены на распределительные (распаячные) коробки ↓
На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.
Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.
Для чего нужна распредкоробка
Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.
Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:
- ответвление розеточной группы;
- сеть группы источников освещения.
Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.
От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.
От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.
В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.
При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.
Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:
- Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
- Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
- При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.
Из недостатков можно отметить следующие моменты:
- Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
- Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
- Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.
Виды распределительных устройств
Конструктивно коробки могут быть исполнены в различных вариантах:
- коробка внутренняя, заделываемая в стену, скрытной установки;
- внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
- наружная, для установки снаружи, оснащена герметичной крышкой;
- с клеммниками для подсоединения или без них.
Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.
Размеры
Этот параметр зависит от места установки, количество выходов и исполнения:
Таблица 1
| Изображение | Наименования | Размеры | Количество выводов | ||
| А | В | Н | |||
| Для наружной проводки с сальниками | |||||
| 3001 | Диам. 70 | 36 | 4 | ||
| 3002 | 80 | 80 | 36 | 7 | |
| 3011 | 100 | 100 | 55 | 7 | |
| 3012 | 153 | 110 | 63 | 8 | |
| 3013 | 160 | 135 | 83 | 10 | |
| 3014 | 220 | 170 | 85 | 10 | |
| 3015 | 310 | 240 | 124 | 12 | |
| Для наружной проводки без сальников | |||||
| BJB1-100 | 100 | 100 | 55 | 6 | |
| BJB1-120 | 120 | 80 | 50 | 6 | |
| BJB1-150 | 150 | 110 | 70 | 10 | |
| BJB1-190 | 190 | 140 | 70 | 10 | |
| BJB1-100 | 150 | 110 | 110 | 6 | |
| JLB-90 | 90 | 42 | 40 | 10 | |
| Для гипсокартона, с крышкой | |||||
| 3251 | 100 | 100 | 45 | ||
| 3252 | 160 | 100 | 50 | ||
| 3253 | 200 | 130 | 60 | ||
| 3254 | Диам. 67 | 39 | |||
| Коробка «Эконом для наружной проводки | |||||
| JBR-065 | Диам.65 | 35 | 4 по 20 мм | ||
| JBR-070 | Диам.70 | 40 | 4 по 20 мм | ||
| JBR-080 | Диам.80 | 40 | 4 по 20 мм | ||
| JBS-065 | 65 | 65 | 40 | 7 по 20 мм | |
| JBS-070 | 70 | 70 | 40 | 6 по 20 мм | |
| JBS-080 | 85 | 85 | 40 | 6 по 20 мм | |
| JBS-100 | 100 | 100 | 55 | 6 по 25мм | |
| JBS-120 | 120 | 80 | 50 | 6 по 25 мм | |
| JBS-150 | 150 | 110 | 70 | 10 по 25 мм | |
| JBS-190 | 190 | 140 | 70 | 10 по 32 мм | |
| JBS-210 | 210 | 150 | 100 | 6 по 50 мм2 по 32 мм | |
| JBS-300 | 300 | 250 | 120 | 12 по 32 мм | |
Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.
Где установить коробку
Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.
Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.
Как установить коробки в жилом доме
Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.
Для этого понадобятся инструменты и материалы:
- «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
- Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
- Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
- Бокорезы – для разделки проводов на мерные куски по месту установки.
- Кримпер – инструмент для зачистки концов проводов от изоляции.
- Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
- Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
- Пластиковые вкладыши в отверстия для крепления коробок.
- Винты – для того же.
- Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
- Наконечники изолирующие и изолента для изоляции спаянных скруток.
- Тестер.
Схема электроснабжения
Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.
Порядок выполнения работ
- Разметить лини прохождения каналов будущей проводки.
- Выполнить штробление каналов скрытой проводки.
- В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
- Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
- Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
- От вторых концов клемм или от скруток развести провода по точкам потребления.
- На всех розетках должно быть заземление соответствующим проводом.
- Провода в коробках маркировать по назначению.
- Прозвонить всю собранную схему тестером для контроля правильности разводок.
- Электроэнергию на щиток подавать в последнюю очередь.
- При выполнении всех работ строго придерживаться правил безопасности.
Цены на распределительные (распаячные) коробки
Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.
Если сравнить два вида распаячных устройств, то увидим следующее:
- Коробки для использования в помещениях с невысоким уровнем влажности.
- Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.
Таблица 2
| Наименование | Изображение | Цена (руб) |
| Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП | 91 | |
| Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410 | 38 | |
| Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603 | 59 | |
| Распаячная коробка с крышкой ОП IP54 100x100x55 | 60 | |
| Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030 | 46 | |
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011 | 20 | |
| Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045 | 104 |
Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.
Успехов вам!
Статья была полезна?
0,00 (оценок: 0)
Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций
Администрация — Навыки, процедуры, обязанности и т. д. военного персонала
Продвижение — Военный карьерный рост книги и т. д.
Аэрограф/метеорология
— Метеорология
основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота
Автомобилестроение/Механика — Руководства по техническому обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным деталям, руководства по деталям дизельных двигателей, руководства по деталям бензиновых двигателей и т.
д.
Автомобильные аксессуары |
Перевозчик, персонал |
Дизельные генераторы |
Механика двигателя |
Фильтры |
Пожарные машины и оборудование |
Топливные насосы и хранение |
Газотурбинные генераторы |
Генераторы |
Обогреватели |
HMMWV (Хаммер/Хамви) |
и т.д…
Авиация — Принципы полетов,
авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ |
Авиационные аксессуары |
Общее техническое обслуживание авиации |
Руководства по эксплуатации вертолетов AH-Apache |
Руководства по эксплуатации вертолетов серии CH |
Руководства по эксплуатации вертолетов Chinook |
и т.д…
Боевой — Служебная винтовка, пистолет
меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование |
Одежда и индивидуальное снаряжение |
Боевая инженерная машина |
и т.
д…
Строительство —
Техническое администрирование, планирование, оценка, планирование, планирование проекта, бетон, кирпичная кладка, тяжелый строительство и др.Руководства по строительству военно-морского флота | Совокупность | Асфальт | Битумный корпус распределителя | Мосты | Ведро, Раскладушка | Бульдозеры | Компрессоры | Обработчик контейнеров | дробилка | Самосвалы | Землеройные машины | Экскаваторы | и т. д…
Дайвинг — Руководства по водолазным работам и спасению различного снаряжения.
Чертежник — Основы, методы, составление проекций, эскизов и т. д.
Электроника — Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компонентам компьютеров, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.
Кондиционер |
Усилители |
Антенны и мачты |
Аудио |
Батареи |
Компьютерное оборудование |
Электротехника (NEETS) (самая популярная) |
техник по электронике |
Электрооборудование |
Электронное общее испытательное оборудование |
Электронные счетчики |
и т.
Машиностроение — Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение |
Армейская программа исследований прибрежных бухт |
и т. д…
Еда и кулинария — Руководства по рецептам и оборудованию для приготовления пищи.
Логистика — Логистические данные для миллионов различных деталей.
Математика — Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.
Медицинские книги — Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.Медицинские руководства военно-морского флота | Агентство регистрации токсичных веществ и заболеваний
Военные спецификации — Государственные спецификации MIL и другие сопутствующие материалы
Музыка
— Мажор и минор
масштабные действия, диатонические и недиатонические мелодии, паттерны такта,
и т.
д.
Основы ядра — Теории ядерной энергии,
химия, физика и т.
Справочники Министерства энергетики США
Фотография и журналистика
— Теория света,
оптические принципы, светочувствительные материалы, фотофильтры, копирование
редактирование, написание публикаций и т. д.
Религия — Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.
Прибор, распределительная коробка, распределительный и системный шкаф
от редакции
Соединение с ПЛК представляет собой поток сигналов, начинающийся с полевых преобразователей, распределительной коробки, распределительного шкафа, системного шкафа и человеко-машинного интерфейса для графического дисплея оператора. .
Соединение с ПЛК
Здесь мы обсуждаем традиционные устройства аналогового ввода 4-20 мА только для простоты понимания основной концепции.
На технологическом предприятии установлены тысячи полевых преобразователей. Таким образом, практически сложно проложить прямые отдельные кабели от каждого полевого преобразователя до диспетчерской для отображения переменных процесса на рабочей станции.
В соответствии со стандартами проектирования определенное количество полевых устройств/преобразователей подключается и заканчивается в полевой распределительной коробке.
Кабель, используемый для подключения полевого устройства к распределительной коробке, называется ответвительным кабелем или полевым кабелем. Обычно мы используем одну пару кабелей для ответвлений.
На приведенном ниже рисунке показано, как 5 полевых устройств подключены к распределительной коробке с помощью отдельных ответвленных кабелей.
В этом примере для передачи этих пяти сигналов в диспетчерскую нам нужен минимум 5-парный кабель (означает, что один кабель имеет 5 пар), а также мы должны учитывать потребность в запасном кабеле для будущих целей.
, поэтому по крайней мере 6-парный кабель или лучше 12-парный кабель лучше всего соответствует приведенным ниже требованиям.
Допустим, мы выбираем 12-парный кабель, и это не что иное, как магистральный кабель или кабель внутренней прокладки, поскольку он взаимодействует с полевой распределительной коробкой и распределительным шкафом в диспетчерской.
, так что, наконец, требуется один большой основной кабель, который служит нашей цели.
Полевые приборы к распределительной коробке
На технологическом предприятии установлено очень много распределительных коробок, подключенных к ряду полевых устройств.
Скажем, у нас установлено 100 соединительных коробок, что означает, что у нас есть 100 основных кабелей, идущих от поля к диспетчерской.
, поэтому практически невозможно напрямую подключить эти основные кабели к картам аналогового ввода/вывода. Чтобы избежать этих проблем, мы используем распределительный шкаф для подключения этих 100-контактных основных кабелей.
Основной задачей распределительного шкафа является обеспечение заделки основных кабелей и последующее перераспределение полевых устройств на соответствующие карты аналоговых входов/выходов с использованием внутренней проводки.
Внутренняя проводка будет использоваться для соединения распределительного шкафа со шкафом системы.
Проводка между распределительным и системным шкафами
Системный шкаф состоит из платы процессора (ЦП), плат аналогового ввода, плат аналогового вывода, плат связи и т. д. к соответствующему каналу карты аналогового входа.
, поэтому мы используем внутреннюю проводку для прокладки этих основных кабелей/полевых устройств от кросса к системному шкафу.
После того, как основные кабели подключены к плате аналогового ввода через внутреннюю проводку, она преобразует 4–20 мА, поступающие от полевых устройств, в эквивалентный цифровой сигнал, т. е. в двоичном коде, и то же самое будет передано на плату процессора.
Плата процессора работает в соответствии с предопределенными или запрограммированными инструкциями.
Плата процессора может иметь встроенный или отдельный канал связи Ethernet, который используется для отображения измеренных переменных процесса на рабочей станции.
Резюме
На приведенной выше анимации показана типичная схема кабельной разводки, которая собирает и распределяет сигналы к полевым устройствам и от них.
Полевая распределительная коробка используется для концентрации сигналов в многожильных кабелях или магистральных кабелях.
Кабели внутренней прокладки затем заканчиваются в удаленном или распределительном шкафу, где сигналы ранжируются (реорганизуются) по мере необходимости для эффективного подключения к интерфейсу ввода/вывода системы РСУ или ПЛК.
Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по ПЛК и SCADA.
Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.
Читать далее:
- Что такое Fieldbus?
- Системы ПЛК или РСУ
- ПЛК Top 100 MCQ
- Логика управления клапанами ПЛК
- Что такое SCADA?
Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.
