Распайка розетки телефонной: Как подключить телефонную розетку к телефонному кабелю: схема

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

• Особенности конструкции
• Виды устройств
• Методы установки
• Рекомендации по монтажу
  • Подготовительный этап
  • Подключение проводов

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции. Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

• Наличие рабочей линии между абонентом и АТС.
• Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения.

Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

• Корпус — чаще всего изготовлен из пластика.
• Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
• Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов, но наиболее распространенными являются следующие:

• RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
• RJ 14 — имеет 4 контакта.
• RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
• RJ 9 — коннектор необходим для соединения аппарата и трубки.
• РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

• Открытый — установка проводится накладным способом.
• Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус. Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Рекомендации по монтажу

Процесс установки розетки не требует серьезных знаний в области электротехники. Так как в квартирах чаще всего используются коннекторы RJ 11 и RJ 12, особенности подключения устройств следует рассматривать на их примере.

Подготовительный этап

Сначала нужно внимательно изучить схему внутренней коммуникации, которая должна быть приложена к устройству. Во время подключения розетки RJ 11 (RJ 12) необходимо лишь соединить проводники соответствующей полярности. Если планируется подключить розетку RJ 25, то в домашних условиях необходимо задействовать только контакты 3 и 4. Иногда планируется использовать телефонный аппарат устаревшего образца и в такой ситуации придется купить универсальную розетку. Также потребуется провод сечением от 0,3 до 0,5 мм.

Если разводка телефонного кабеля выполняется скрытым методом, то предстоит предварительно проштробить в стене канал для проводника, а также вырезать отверстие для монтажа розетки. Для этого используется штроборез и перфоратор с коронкой. Однако поставленная задача может быть решена с помощью молотка с зубилом, но времени придется затратить значительно больше.

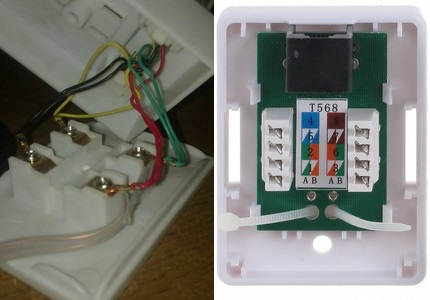

Подключение проводов

Телефонный кабель можно легко повредить, при его зачистке нужно проявить осторожность. Даже опытные мастера не всегда могут выполнить разделку кабеля с первого раза. Поэтому во время прокладки проводника стоит сделать некоторый запас по длине. Лишний кабель затем можно будет спрятать. Для подключения розетки достаточно зачистить около 4 см провода.

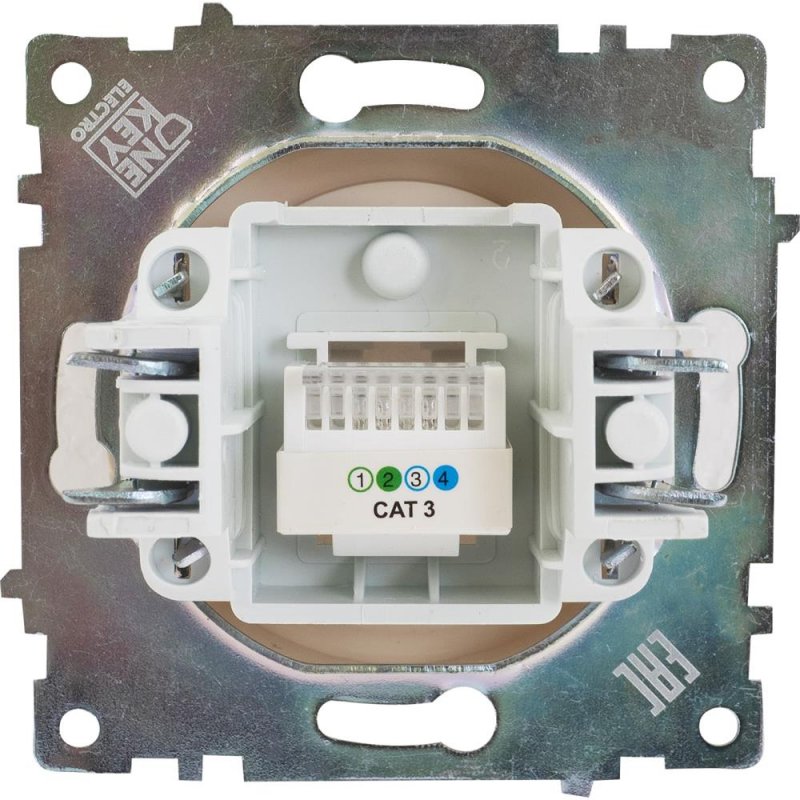

После этого необходимо раздвинуть жилы и присоединить их к клеммам коробки, ориентируясь на схему, расположенную на лицевой стороне внутреннего бока. Если проводка выполнялась скрытым способом, то для удобства подключения провода должны выступать за плоскость стены на 60−80 мм. Чтобы проверить полярность проводников, стоит воспользоваться тестером. В противном случае телефонный аппарат будет функционировать со сбоями.

Следует помнить, что напряжение в готовой к работе телефонной линии составляет от 60 до 80 В. Подведенные жилы кабеля необходимо приложить к зажиму и плотно стянуть с помощью специальных винтов. При открытой проводке на финальном этапе подключения розетки достаточно лишь закрыть крышку и закрепить ее на стене. Если монтаж кабеля проводился скрытым способом, то нужно убедиться в отсутствии переплетения проводников в подрозетнике и установить внутренний блок в стену.

Когда ему будет придано желаемое положение, остается зафиксировать конструкцию с помощью саморезов либо распорных винтов. На финальном этапе нужно замазать раствором гипса подрозетник и канал с проводниками. Когда гипс приобретет достаточную твердость, устанавливается защитная окантовка и монтируется лицевая панель.

Как подключить телефонные розетки своими руками

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

• Подключение своими руками ↓
• Материалы и инструменты ↓
• Порядок выполнения работ ↓
• Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов ↓
• Примеры цен на телефонные коннекторы ↓
• Советы и рекомендации ↓

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• тестер – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

• RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
• RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
• RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
• РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

• Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
• Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

• снять оплетку с провода на длину 4 – 5 сантиметров;
• расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
• уложить все проводки в пазики розетки;
• проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

Советы и рекомендации

1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
   • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
   • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
   • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
   • Работы с проводкой нужно производить в защитных перчатках.
2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Статья была полезна?

0,00 (оценок: 0)

Схема подключения телефона

» Домашняя электропроводка » Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Резюме: Эта схема подключения телефона с фотографиями и инструкциями покажет вам, как правильно подключить телефонную розетку.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Это здорово. Нил из Сенойи, Джорджия.

Схема телефонной проводки для домашних телефонных розеток

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Подключение телефонной розетки
После установки телефонного провода Cat 3-3 я готов установить настенную розетку. У вас будет широкий выбор телефонных розеток, но проводка для одной телефонной линии будет стандартной.

Имейте в виду, что цвета телефонной проводки в вашем доме обычно бывают одного из двух типов или цветов изоляции. Старая телефонная проводка была стандартной категории 3, 4 проводника или 2 пары с красным, зеленым, черным и желтым.

В новых домах может быть что угодно: от Cat-3, 3-парный до Cat-5e, с 4-мя парами, с цветовой изоляцией, представляющей собой комбинацию сплошного и сплошного с белым для каждой пары проводки. Цвета пар проводов: синий, оранжевый, зеленый и коричневый.

На этой схеме подключения показан стандартный способ подключения телефонных розеток

В наборе для одной линии будут использоваться следующие пары в зависимости от кабеля: Красный провод — зеленый провод Белый синий провод — Синий/белый провод Наконечник для быстрой фиксации: После того, как вы подсоедините пару проводов к разъему, и вы получите тональный сигнал набора номера, но вы не слышите тональные сигналы когда вы набираете номер с кнопочной панели, просто переверните пару.

Установка настенной телефонной розетки
Большинство настенных телефонных розеток поставляются в конфигурации . для 2-х линейного шнура даже думал 1-линейный телефон будет работать просто отлично. Вам, наверное, интересно, зачем лишние пары? Что ж, они будут использованы, если вы когда-нибудь решите добавить другой телефонной линии или если по какой-то причине первичная пара перестает работать, то одна из можно использовать запасные пары.	Две линии из одной телефонной розетки Телефонная розетка такого типа может быть предварительно подключена к 2-линейной телефонной линии, что дает вам возможность иметь второй номер телефона, который можно использовать для деловой линии или факсимильного аппарата.
Убедитесь, что провода находятся под винтовыми клеммами.	Если вы планируете использовать беспроводной телефон, рекомендуется установить проводку телефонной розетки рядом с существующей настенной розеткой, которая будет доступна для низковольтного трансформатора, который может потребоваться.

Подробнее о телефонной проводке Последние вопросы и комментарии Проблемы с проводкой телефона и решения Как подключить телефон: проверка проводки домашнего телефона, почему у телефона нет гудка. Ремонт соединений телефонной проводки Я заменил телефонную розетку, и теперь у меня нет гудка: как решить проблему с телефонной розеткой, наиболее распространенные проблемы с телефонными розетками и способы их устранения. Ремонт телефонной системы Электропроводка телефонной системы: идентификация и перемонтаж оборудования телефонной системы. Если телефоны не работают должным образом, это указывает на то, что в системе есть проблема, и следует проверить системное оборудование и проводку, чтобы увидеть, в чем проблема. Проводка телефонного разъема и 4-проводные соединения Почему в стандартной телефонной розетке четыре провода? Как подключить 4-проводную телефонную розетку. Ремонт телефонной проводки системы безопасности Как идентифицировать и соединить кабели телефонной системы. Проводка телефонной системы считается низковольтной, однако при поступлении вызова может присутствовать напряжение до 90 вольт. Подробнее см. в списке категорий вопросов по электротехнике.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь!

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга: Полное руководство по домашней электропроводке Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электропроводка — по комнатам Цепи 120 В Цепи 240 В Многопроводные схемы Методы прокладки проводки домашней электрической цепи Электрические нормы для домашней электропроводки ….и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о телефоне 1 Подключение к телефонной розетке и 4-проводное подключение Почему в стандартной домашней телефонной розетке имеется четырехпроводное подключение? Как подключить 4-проводную телефонную розетку. Как подключить телефонную розетку Схемы подключения телефонной розетки и подробные инструкции, которые помогут с подключением телефона. Эта схема подключения телефона с фотографиями и инструкциями покажет вам, как правильно подключить телефонную розетку. Удаление неиспользуемой проводки телефонного разъема Что делать с неиспользуемой телефонной проводкой — Если телефонная проводка отключена, тогда, конечно, вы можете закрыть коробку, где был телефонный разъем. Просто убедитесь, что другой конец телефонного кабеля доступен. Схемы подключения телефона с фотографиями и инструкциями вам покажут. Инструкции по прокладке телефонной проводки Как проложить телефонный кабель рядом с электропроводкой: предотвращение помех сигнала, размещение телефонного провода вдали от электрических кабелей. Почему у моего телефона пропал гудок? У меня не было гудка. Когда я проверил телефонную розетку, она была заполнена резиновым веществом в том месте, где телефон щелкает внутри и позади него внутри коробки. Является ли это обычным явлением…. Общие сведения о телефонных системах внутренней связи Телефонная проводка и системы внутренней связи — Многие коммерческие телефонные системы, такие как эта, представляют собой проприетарную центральную систему, требующую программирования для включения функций и возможностей. Заземление телефонной системы Как обеспечить заземление системы телефонной связи: установка зажима заземления для телефона. Как восстановить соединения телефонной проводки Я заменил телефонную розетку, и теперь у меня нет гудка: как решить проблему с телефонной розеткой, наиболее распространенные проблемы с телефонными розетками и способы их устранения. телефон 1 — 1641

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. БЛАГОДАРЮ ВАС! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Лучшие местные электрики Сидней

В прошлом телефонная компания несла ответственность не только за обеспечение телефонной связью вашего дома, но и за прокладку электропроводки внутри вашей собственности.

Сегодня это уже не так.

Когда вы подписываетесь на услуги телефонной связи в своем доме, ваша местная телефонная компания установит только устройство сетевого интерфейса , которое представляет собой прочную пластиковую коробку, закрепленную на внешней стене или в подвале.

Кроме того, вы по-прежнему можете заплатить местной телефонной компании за подключение к телефонной розетке. Однако вы также можете подключить его самостоятельно или обратиться за помощью к лицензированному электрику, который сделает эту работу за вас.

Кроме того, подключить телефонную розетку в доме несложно, но многие телефонные компании взимают за эту услугу высокие цены. И даже если вы платите за кабели и модульные разъемы, самостоятельная работа поможет вам выйти далеко вперед.

Телефонные кабели: в двух словах

В прошлом телефонные кабели обычно состояли из четырех проводов с цветовой кодировкой: красного, зеленого, черного и желтого. При прокладке телефонной линии через комнату или другую часть дома вы можете использовать этот или более новый кабель для передачи данных категории 3 или 5 (Cat-3 или Cat-5).

Кроме того, кабели Cat-3 или Cat-5 имеют восемь (8) проводов с разными цветовыми схемами и идеально подходят для передачи большего количества данных, например, для интернет-соединения DSL. С любым кабелем, как только вы проложите их к месту гнезда, все, что осталось сделать, это подобрать правильные цвета проводов.

Кроме того, по телефонным проводам, проходящим через ваш дом, проходит электрический ток низкого напряжения. Это означает, что вы можете работать с ними, не отключая питание. Кроме того, только поставщик услуг телефонной связи может отключить питание ваших телефонных линий.

Несмотря на это, крайне важно соблюдать меры предосторожности. Следовательно, избегайте работы мокрыми руками или вблизи влажных мест и всегда надевайте защитное снаряжение.

Что вам понадобится

Подключение к телефонной розетке с помощью правильных инструментов делает работу быстрой и легкой. Тем не менее, вот материалы и инструменты, которые вам понадобятся.

Инструменты:

• Стрипперы проводов
• Окружные отвертки
• Плозослойки с иглой
. , удалите около пяти-семи (5-7) сантиметров внешней оболочки с одного конца телефонного кабеля. Традиционный четырехжильный кабель легко помещается в слот 10-го калибра на стандартном инструменте для зачистки проводов.

Затем поверните стриппер по мере необходимости, чтобы срезать оболочку вокруг кабеля, стараясь не порезать изолированные провода внутри. Снимите отрезанный кусок оболочки с конца телефонного кабеля, чтобы обнажить внутренние провода.

Кроме того, вы можете встретить кабели со шнурами внутри. Тяговый шнур снимает внешнюю оболочку, когда вы тянете его назад. Если это так, удалите только небольшой кусок обшивки с помощью съемника и с помощью натяжного шнура отрежьте пять-семь (5-7) сантиметров. После этого обрежьте обшивку с помощью кусачек или плоскогубцев.

Раскрутите и зачистите отдельные провода

Раскрутите каждый провод внутри телефонного кабеля друг от друга. Снимите примерно сантиметр или два изоляции с отдельных проводов, используя прорезь калибра 20 или 22 на ваших инструментах для зачистки проводов.

В большинстве случаев вам потребуется зачистить только два провода, если вы хотите установить стандартную однолинейную телефонную розетку. Однако вам следует использовать вторую пару кабелей, если вы устанавливаете другую линию, например факсимильную или вторую линию голосового телефона.

Определите провода, которые вы будете использовать

После зачистки каждого провода вам нужно будет определить, какой из них вы будете использовать.

Для старых четырехжильных кабелей:

• Линия 1 (основная телефонная линия): красный и зеленый
• Линия 2 (дополнительная телефонная линия): черный и желтый

Для кабелей категории 3 или категории 5:

• Линия 1 (основная телефонная линия): синяя и бело-синяя полоса
• Линия 2 (дополнительная линия): оранжевая и бело-оранжевая полоса
Установка монтажной пластины

Давайте пока отложим телефонные провода в сторону и установим монтажную пластину телефонного разъема. Для этого снимите крышку телефонного разъема, обнажив монтажную пластину и несколько отверстий для крепежных винтов.

Если телефонные кабели проходят внутри стены, вам необходимо пропустить их через отверстие в монтажной пластине, когда вы размещаете пластину над отверстием для доступа.

С другой стороны, если ваш телефонный кабель монтируется на поверхности, вам нужно всего лишь вставить его через паз сбоку телефонного разъема.

После этого прикрепите пластину к стене, молдингу или другим приспособлениям с помощью отвертки и шурупов для гипсокартона. Вы также можете выбрать шурупы для дерева, в зависимости от типа поверхности стены.

Дополнительно некоторые телефонные розетки имеют самоклеящиеся полоски, которые быстро фиксируют пластину на стене. Но если в вашей телефонной розетке есть отверстия для винтов, электрик Hills District Electrician рекомендует усилить установку винтами.

Подсоедините провода

Подсоедините зачищенные ранее провода от телефонного кабеля к соответствующим винтовым клеммам в телефонной розетке. Используйте соответствующие цветовые комбинации каждого предварительно прикрепленного к нему шнура.

Для старых четырехжильных кабелей:

• Линия 1 (основная телефонная линия): зеленый провод к зеленой клемме; Красный провод к красной клемме
• Линия 2 (вторичная линия): Желтый провод к желтой клемме; Черный провод к черной клемме

Кабели Cat-3 или Cat-5:

• Линия 1 (основная телефонная линия): синий провод к красной клемме; бело-голубой полосатый провод к зеленой клемме
• Линия 2 (вторичная линия): оранжевый провод к желтой клемме; провод с бело-оранжевой полосой к черной клемме

Чтобы надежно закрепить каждое проводное соединение, ослабьте каждый винт клеммы с помощью отвертки. С помощью острогубцев оберните оголенный медный конец провода вокруг соответствующего винта по часовой стрелке.

После этого изоляция проводов должна соприкасаться с винтовой клеммой, при этом оголенный провод не должен выступать из винта.
