Расчет расхода и применение химических анкеров
В последнее время для крепления строительных элементов, конструкций и оборудования к бетону все чаще применяются химические анкера. Их популярность обусловлена рядом преимуществ перед механическими аналогами. Они отличаются более высокой несущей способностью, не создают напряжений в базовом материале и дают возможность надежно закрепиться в материалах с порами и пустотами.
Принцип работы химанкера?
Химический анкер-крепеж состоит из стального стержневого элемента и связующего клеевого состава, с помощью которого он удерживается в отверстии и образует единое целое с материалом основы. «Жидкий анкер» проникает глубоко в поры, в результате чего создается прочная связь с основанием. К выступающему концу стержня затем крепятся конструкции. Демонтировать стальной элемент уже не представляется возможным, разве что вырвать вместе с куском строительного основания.
Для достижения требуемой прочности крепления химический состав должен полностью заполнять полость между металлическим элементом и стенками отверстия.
Расчет химического анкера?
Расход инъекционного анкера на одно крепление зависит от размера отверстия (диаметра и глубины), диаметра стержня и типа основания (с пустотами или без). Для удобства подсчета объема клеевой смеси компания «Крепком» рекомендует воспользоваться калькулятором химического анкера https://krepcom.ru/calc/kalkulyator-raskhoda-ankerov/ .
Чтобы узнать расход инжекционной массы для создания химических анкерных креплений, необходимо сначала выбрать тип основания (полнотелое, пустотелое), а затем заполнить всего два поля онлайн-калькулятора:
- диаметр используемого метиза
- количество точек крепления
Геометрические параметры отверстия уже внесены в программу.

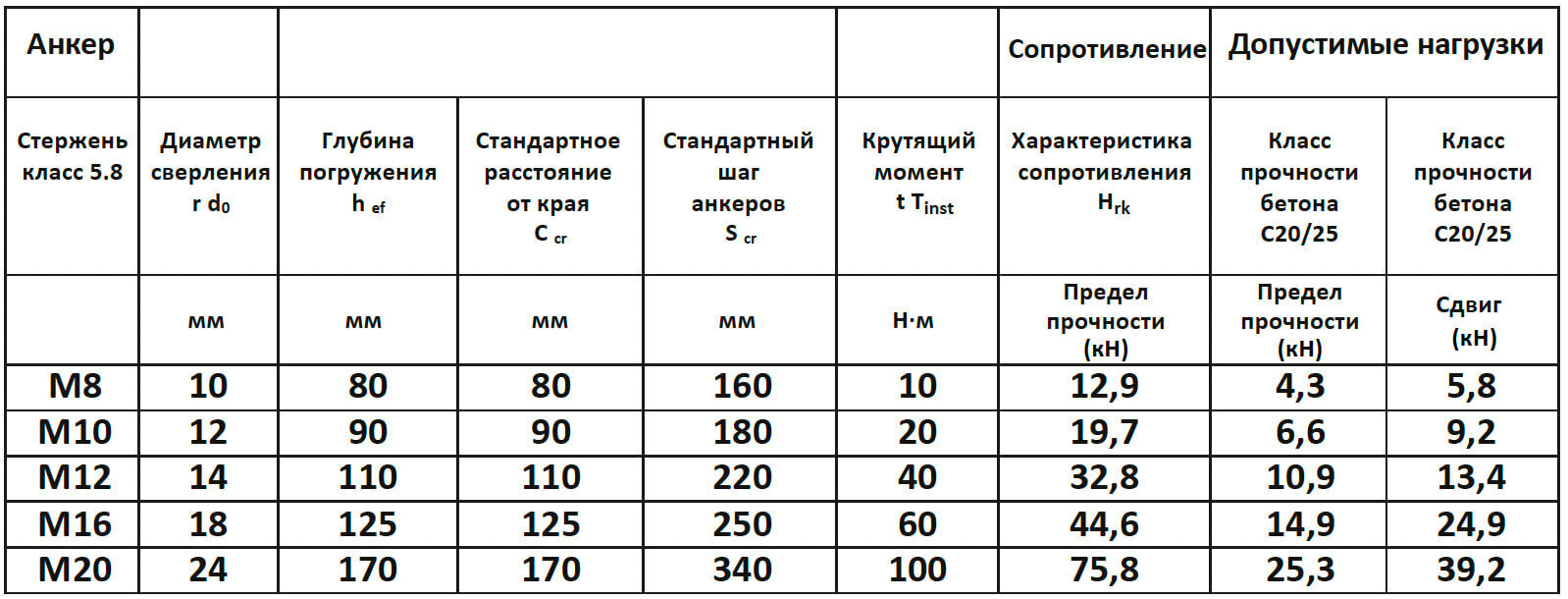

Они взяты из технической документации к металлическим изделиям. Так, например, для шпильки М12 рекомендован диаметр отверстия 14 мм (d шпильки + 2 мм), а глубина 120 мм (d шпильки х 10).
Калькулятор инжекционной массы позволит моментально рассчитать необходимое для монтажа количество картриджей, причем всех стандартных объемов (300, 345, 400, 410 мл), а также позволит узнать, на какое количество отверстий хватит одного картриджа. Полученный результат применим ко всем химическим анкерам, изготовленным на основе синтетических смол и отвердителя.
О составе
Химические анкера, используемые при монтаже каких-либо конструкций, имеют состав, о котором мы поговорим ниже.
Итак, состав:
- Специальный клей.
- Металлическая крепежная вставка. Она представляет собой втулку, у которой внутри имеется резьба, шпилька и арматурный стержень. Делают вставку из оцинкованной или нержавеющей стали.
Сам клеевой состав должен быть очень прочным. Ведь химические анкера применяют при работе с бетонными элементами, к примеру. Естественно, фиксирующая сила анкеров должна быть значительной.
Как правило, клеевой состав готовят с использованием следующих компонентов:
- Искусственные смолы, основой которых является полиуретан, полиэфир или акрил.
- Кварцевый песок и вяжущие смеси типа цемента. Они используются как наполнители и дополнительно обеспечивают характеристики прочности клея.
- Отвердитель. Нужен для того, чтобы клей быстро высыхал и сохранял свои свойства на протяжении долгого времени.
Теперь, когда с составом химических анкеров все понятно, стоит разобраться в том, какие виды анкеров бывают.
О видах
Все клеящие составы для анкеров производятся в качестве двухкомпонентных. Готовить их нужно непосредственно перед тем, как начнется процесс монтажа самих анкеров.
В большинстве случаев клеевой состав поступает в продажу в двух видах:

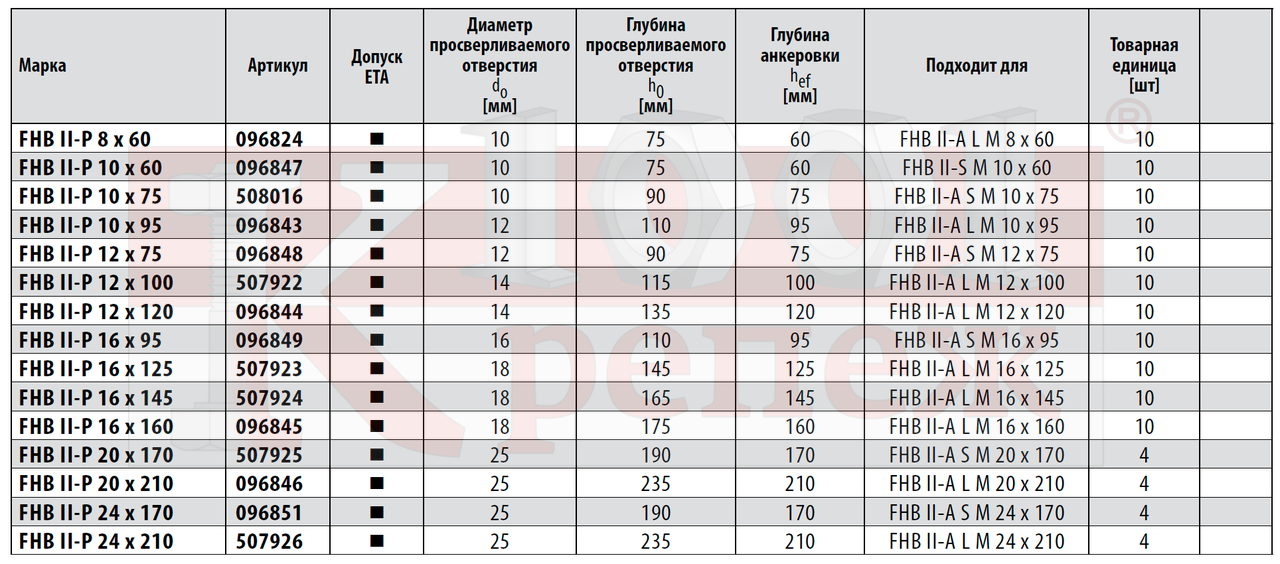

- В ампулах, которые используют под определенный размер отверстия.
- В картриджах и тубах, которые бывают разного объема. Они состоят из двух отсеков. В одном отсеке находится клей, а в другом специальный отвердитель.
Если анкера монтируются с помощью ампул, то вначале необходимо вставить ее в отверстие. После этого можно вставлять стержень. Он раздавливает ампулу, содержащую клеевой состав. За счет этого клей полимеризируется, обеспечивая прочное соединение анкера с конструкцией.
Когда монтаж анкера производится с помощью картриджа или тубы, то происходит это следующим образом. Вначале в предварительную камеру выдавливается клей и отвердитель в равных пропорциях. Там они перемешиваются, а затем выдавливаются в подготовленное отверстие. После этого в него вставляется анкер.
Картриджи и тубы удобно использовать в тех случаях, когда анкера крепятся на пористую или пустотелую поверхность.
Это может быть пенобетон, пустотелый кирпич, керамический блок с повышенной пористостью и так далее. Только в этом случае в поверхность нужно предварительно вставить перфорированные гильзы. Они не позволят клею вытекать наружу через пустоты. В целом же крепеж пустотелых конструкций с применением химических анкеров получается прочным и надежным. Аналогов такому методу пока не придумали.
Стоит отметить, что клеящий состав химических анкеров не обладает действием распирающего и расклинивающего типа. Поэтому их рекомендуют применять с материалами, у которых незначительное поперечное сечение.
О достоинствах и недостатках
Как и любой другой материал или крепежный элемент, используемый в строительстве, химические анкера имеют свои достоинства и недостатки.
К достоинствам можно отнести то, что химические анкера не вызывают напряжение растягивающего типа в бетонной поверхности в процессе монтажа крепежного элемента. Когда же анкер будет установлен, то отверстие под него будет герметично закрыто клеем.
В целом же процесс монтажа отличается простотой. С поставленной задачей может справиться даже начинающий строитель. Больше того, для установки крепежного элемента не требуется какое-либо специальное оборудование. Весь процесс выполняется вручную.
Область применения химических анкеров довольно большая, так как данный крепежный элемент отличается повышенной прочность и способностью выдерживать высокое растягивающее напряжение. Другими словами химические анкера отличаются значительной несущей способностью. При этом их клеевой состав обладает такими свойствами, как:
- химическая стойкость;
- коррозионная стойкость;
- атмосферостойкость.
Отдельно стоит сказать, что есть анкера, которые предназначены для монтажа на поверхность с повышенным уровнем влажности. Больше того, есть даже такие крепления, которые можно использовать под водой. В общем же химические анкера имеют срок службы до пятидесяти лет и больше.
Что же касается недостатков, то к ним можно отнести высокую стоимость химических анкеров. Кроме того, срок хранения открытой упаковки с клеящим составом совсем небольшая. Даже в закрытой упаковке клей можно хранить не дольше двенадцати месяцев.
Что касается времени, которое требуется на затвердение, то здесь все зависит от температуры окружающей среды. При температуре в двадцать градусов клей будет застывать до сорока минут. Если же температура опустится до пяти градусов мороза, то клей будет застывать до шести часов. Если же температура будет ниже, то процесс твердения вообще не будет происходить.
Видео. Как выбрать химический анкер | ЦКИ
Химические анкеры в Омске оптом и в розницу для всех видов материалов
Химические анкеры, один из видов крепежа, который позволяет осуществлять монтаж в том числе, в тех случаях, когда механические анкеры применить невозможно.
Прайс лист на химические анкеры и компоненты находится внизу страницы. Там же представлена таблица расхода, согласно диаметру и количеству отверстий.
Что такое химический анкер? Это химический состав, состоящий из двух компонентов в основе которых находится виниловая, полиэстерная, эпоксидная или эпокси-акрилатная смола. Она и является базовой частью, которая, вступая в реакцию с отвердительным компонентом превращается в прочную, монолитную гильзу, надёжно фиксирующую шпильку в стене.
В момент хранения, компоненты химического анкера изолированы друг от друга, располагаясь в индивидуальных капсулах, внутри баллона. При выдавливании двух капсул одновременно, при помощи обычного пистолета для герметика (либо специально двухтубного пистолета для анкера TIT-PE 500) можно увидеть, как в специальной смесительной насадке оба компонента смешиваются, приобретая одинаковый цвет. В этот момент начинается химическая реакция полимеризации (отверждения). Готовая смесь вводится в предварительно проделанное отверстие каменной, кирпичной либо бетонной поверхности, далее, вкручивающими движениями в это отверстие вворачивается метрическая шпилька, или стальная арматура, после чего узел крепления оставляется в покое, вплоть до полного набора прочности.
В зависимости от степени нагрузки, условий монтажа, разработано несколько видов химических анкеров:
Зимний химический анкер HIMTEX ARCTIC PROFI (300 и 410 мл)
На основе модифицированной эпоксиметакрилатной и виниловой смолы. Не содержит растворителей. Может использоваться при отрицательной температуре. Преимущества: новая модель химического анкера позволяет вести работы при экстремально низких, для подобного вида строительным материалов температуре — минус 20 градусов! Не создаёт зоны напряжения, следовательно отсутствуют изначальный риск разрушения поверхности.
Не полностью использованный баллон может быть использован повторно с новой насадкой смесителем. Базовый материал: кирпич, камень природный, сжатая зона бетона. При использовании баллона 410 мл,требуется специальный пистолет, для коаксиального анкера.
Химический анкер HIMTEX PESF для пустотных оснований (300 мл)
Разработан на основе синтетической быстротвердеющей, полиэстерной смолы без стирола. Оптимальное решение для пустотелого кирпича, пустотных плит перекрытий. Используется совместно со специальными нейлоновыми или стальными гильзами, за счёт которых смесь удерживается вокруг вклеиваемого материала и создаёт надёжную удерживающую нагрузку. Предназначен для средних нагрузок. Преимущества: не создаёт зон напряжения, без запаха. Базовый материал: пустотелый кирпич, пустотелые плиты из бетона. Используется с обычным пистолетом для герметика.
Химический анкер HIMTEX EASF (300 мл.)
Разработан на основе синтетической эпокси-акрилатной смолы.
Двухкомпонентный химический состав для высоких нагрузок в лёгком и тяжёлом бетоне, железобетоне и природном камне. Подходит для применения в водонасыщенном и сухом бетоне. Является экологически нейтральным продуктом. При увеличении глубины заделки несущая способность анкера увеличивается. Используется с обычным пистолетом для герметика.
Химический анкер TIT VE-200 PRO (400 мл)
Этот химический анкер разработан на основе не содержащей растворителей, высокомолекулярной, синтетической, виниловой смолы. Имеет кратчайшее время до набора прочности (20 минут при температуре 35 градусов Цельсия), предназначен для тяжёлых нагрузок. Минимальная температура выработки — минус 10 градусов. Базовый материал бетон (сжатая и растянутая зона), автоклавный газобетон, кирпич и природный камень. Используется со специальным, коаксиальным пистолетом.
Химический анкер HIMTEX VESF PROFI (400 мл)
Разработан на основе синтетической высокомолекулярной виниловой смолы.
Имеет кратчайшее время до набора прочности (20 минут при температуре 35 градусов Цельсия), предназначен для тяжёлых нагрузок. Минимальная температура выработки — минус 10 градусов. Базовый материал бетон (сжатая и растянутая зона), автоклавный газобетон, кирпич и природный камень. Используется со специальным, коаксиальным пистолетом.
Гильза потолочная
Дополнительный аксессуар: потолочная гильза для химического анкера. Используется для предотвращения вытекания ещё пластичного состава из вертикального отверстия. Побирается индивидуально, согласно диаметра вклеиваемой шпильки.
Гильза нейлоновая, сетчатая, для пустотных оснований
Дополнительный аксессуар: нейлоновая, сетчатая гильза для монтажа химического анкера в пустотелых основаниях. Множество мелких отверстий позволяют химическому анкеру просочиться наружу и застыть, но не дают ему упасть вниз в пустоту.
Насадка смеситель для химического анкера
Насадка- смеситель для химического анкера.
Используется в случаях, когда анкер использовался, но не был израсходован полностью. Компоненты химического анкера, оставшиеся в баллоне сохранили пластичность и могут быть использованы в течение всего срока эксплуатации, а вот в смесителе уже прошёл процесс полимеризации и смесь «схватилась». Запасная будет очень кстати.
Насос для продувки отверстий 220 мм. Для соблюдения технологии монтажа при помощи химического анкера, очень важно, чтобы отверстие было идеально чистым. Для этого необходимо удалить из него все мелкие частицы, крошку и пыль, оставшуюся после бурения. Удобный штуцер насоса вращается в радиусе 360 градусов, что очень удобно для очистки отверстий под любыми углами.
Это — пистолет для химического анкера Arctic-PRO, TIT VE-200 PRO 400 мл. Мощный, надёжный агрегат, позволяющий, благодаря конструкции, дозированно подавать химический состав.
А вот так выглядит двухтубный пистолет для химического анкера TIT-PE 500.
Два штока одновременно выталкивают смесь из каждой капсулы, равномерно вводя химический анкер в предварительно пробуренное отверстие. Принцип действия аналогичен классическому пистолету для герметика, за исключением количества рабочих штоков.
Профессиональный пистолет для герметика. Варианты усиленных пистолетов в пластиковом и металлическом корпусе. Могут использоваться с химическими анкерами объёмом 300 мл. Высочайшее качество и надёжность делают эти инструменты пригодными для постоянного использования в течении долгих лет. Рассчитаны на несколько тысяч циклов.
| Наименование | Цена за ед. |
| Хим. анкер HIMTEX EASF 300 мл эпокси акрилат для любого бетона и кирпича + 1 насадка | 1 650,00 |
| Хим. анкер HIMTEX PESF 300 мл полиэстер для пустотелых оснований и бетона + 1 насадка | 1 500,06 |
Хим. анкер HIMTEX VESF PROFI 410 мл. винил, для любого бетона камня и кирпича + 1 насадка |
2 190,00 |
| Хим. анкер TIT PE-500 385 мл для тяжёлых нагрузок + 1 насадка | 1 100,07 |
| Хим. анкер TIT VE-200 PRO 400 мл проф. для тяжелых нагрузок быстрой фиксации+1нас | 2 000,00 |
| Хим. анкер HIMTEX Arctic PROFI 410 мл.винил, (до -20 гр для любого бетона камня и кирпича + 1 нас. | 2 598,00 |
| Гильза потолочная нейлоновая М16 | 75,00 |
| Гильза потолочная нейлоновая М20 | 85,00 |
| Гильза потолочная нейлоновая М24 | 90,00 |
| Гильза сетчатая для пустотел. оснований, нейлон 12/10х80 под шпильку М8 | 40,00 |
| Гильза сетчатая для пустотел. оснований, нейлон 16/14х130 под шпильку М12 | 50,00 |
Гильза сетчатая для пустотел. оснований, нейлон 20/18х85 под шпильку М16 |
60,00 |
| Насадка на картридж универсальная (смеситель) | 80,00 |
| Пистолет для герметика FINLAND оранж. | 720,00 |
| Пистолет для герметика ULTIMA YELLOW Hard | 675,00 |
| Пистолет для картриджа 400 мл проф. коакс.(для VESF PROFI) | 4 875,00 |
Расход химического анкера
Здесь приводится таблица расчёта расхода химического анкера Tech-KREP, в зависимости от глубины отверстия и диаметра отверстия, стандартные показатели.
Таблица расчёта расхода химического анкера, в зависимости от диаметра и глубины отверстия.
| Диаметр анкера мм. | Диаметр отверстия мм. | Глубина отверстия мм. | Объём наполнения одного отверстия мл. |
Количество отверстий из картриджа 300 мл. | Количество отверстий из картриджа 385 мл. | Количество отверстий из картриджа 400 мл. |
|---|---|---|---|---|---|---|
| 8 | 10 | 80 | 4,21 | 71,3 | 91,5 | 95 |
| 10 | 12 | 100 | 7,57 | 39,6 | 50,8 | 52,8 |
| 12 | 14 | 120 | 12,37 | 24,25 | 31,1 | 32,3 |
| 14 | 16 | 140 | 18,85 | 15,92 | 20,4 | 21,2 |
| 16 | 20 | 160 | 33,66 | 8,9 | 11,4 | 11,8 |
| 18 | 22 | 180 | 45,82 | 6,55 | 8,4 | 8,7 |
| 20 | 24 | 200 | 60,59 | 4,9 | 6,3 | 6,6 |
| 22 | 26 | 220 | 78,22 | 3,8 | 4,9 | 5,1 |
| 24 | 28 | 240 | 98,96 | 3 | 3,8 | 4 |
| 27 | 31 | 270 | 136,47 | 2,2 | 2,8 | 2,9 |
| 30 | 34 | 300 | 182,4 | 1,6 | 2,1 | 2,2 |
Внимание! Данный расчёт производится с учётом заполнения отверстия на 2/3 в монолитную поверхность (камень, бетон, полнотелый кирпич).
Установка считается корректной, если излишки смеси после вклейки шпильки выступили на поверхность. В случае использования сетчатых гильз для пустотелых оснований, их необходимо заполнять полностью, прибавив к расчётным данным 30%.
Химические анкеры. Химические или смоляные анкеры — это общие термины, относящиеся к стальным шпилькам, болтам и анкерным креплениям.
Пульсация R-Fix
Пульсация V-Fix
Пульсация P-Fix
Стержни с волнистой резьбой
| ЧТО ТАКОЕ ХИМИЧЕСКИЙ АНКЕР? |
в бетоне неизвестного качества или с низкой прочностью на сжатие.Хотя на рынке существует множество различных вариантов и систем доставки, все системы работают по одному и тому же основному принципу с базовой смолой, требуя введения путем смешивания второго компонента для начала процесс химического отверждения, отсюда и термин «химический якорь».Химический анкер представляет собой двухкомпонентный раствор на основе реакционной смолы для анкеровки накладных элементов в минеральных основаниях при средних и тяжелых нагрузках. Почти для каждого вида минерального основания существует специальная рецептура раствора, обеспечивающая наилучшее сцепление. Химическая анкеровка становится все более популярной, поскольку она имеет много преимуществ по сравнению с механической анкеровкой.
Понимание различий
Новичкам в области анкеров из смолы часто бывает трудно понять разницу между наборами доступных смол. Для тех, кто определяет якоря, также важно понимать эту разницу, чтобы гарантировать, что любые изменения спецификации будут действительно эквивалентными продуктами
- Ненасыщенный полиэстер
- Эпоксиакрилат, также известный как виниловый эфир
- Чистая эпоксидная смола
- Гибридные системы 0034 Это классическая реактивная смола, используемая для производства двухкомпонентных инъекционных материалов. раствор, при котором в качестве реактивного растворителя используются как ненасыщенные полиэфирные смолы, растворенные в стироле (исходный тип смолы), так и не содержащие стирола ненасыщенные полиэфирные смолы с родственными стиролу мономерами. Двухкомпонентные инъекционные растворы, изготовленные из этих смол, быстро и легко наносятся и характеризуются ограниченной химической стойкостью (в щелочных и других средах).
Эпоксидно-акрилатный химический анкер
Эти классические винилэфирные смолы и изготовленный из них двухкомпонентный инъекционный раствор сочетают в себе хорошие термические и механические свойства эпоксидных смол с легкой и быстрой обрабатываемостью ненасыщенных полиэфирных смол. Винилэфирные смолы нового поколения не содержат стирола, поэтому в качестве реактивных растворителей используются диметакрилаты. Винилэфирные смолы и изготовленный из них реактивный раствор смолы характеризуются, среди прочего, очень высокой химической стойкостью, особенно в щелочных средах.
Чистая эпоксидная смола – Химический анкер
Обоснованный выбор полимерных анкеров очень важен для обеспечения надежной и долговечной фиксации. Этот выбор может быть затруднен, если свойства различных типов смол полностью не изучены. Однако, как только это станет ясно, это позволит использовать лучший и наиболее подходящий продукт.
Существуют различные варианты выбора эпоксидных смол и соответствующих отвердителей, что, в свою очередь, позволяет точно определить свойства двухкомпонентных инъекционных растворов, изготовленных из двух компоненты должны быть точно определены и адаптированы к конкретным требованиям. Затвердевшие двухкомпонентные растворы для инъекций на основе эпоксидной смолы характеризуются очень хорошими термическими и механическими свойствами и исключительной устойчивостью к химическим веществам. Величина усадки из-за закалки очень мала, а хорошие свойства компаунда обеспечивают выдающиеся значения нагрузки в отверстиях, просверленных алмазным бурением, и больших кольцевых зазорах.
После выбора конкретного типа его следует изменять только в том случае, если предложенный вариант по-прежнему удовлетворяет ключевым характеристикам применения.
Характеристики и преимущества- Быстрая, надежная анкеровка без давления расширения самых различных элементов (резьбовые стержни, арматура, стальные профили и т.д.) к самым разнообразным основаниям (бетон, кирпичная кладка). и т. д.)
- Заменяет традиционные металлические анкеры и делает возможными новые применения, особенно в результате анкеровки на узких межцентровых расстояниях, которые очень близки к краю.
- Растворы на основе эпоксидной смолы подходят для подводных работ и использования в экстремальных условиях.
О химическом оценщике Ripple Injection (RICE)
Ripple Construction Products Pvt Ltd является специалистом в области технологии анкерного крепления, предоставляя инновационные решения для наших клиентов. Расход химикатов и количество необходимых картриджей можно легко оценить с помощью этого приложения Ripple ICE.Приложение также является общим для Ripple V Fix и Ripple P Fix.
Не только для системы Ripple Chemical Anchoring, то же самое может быть применено к потреблению химического раствора для любого продукта* ( T & C )Aloitussivu — Würth Oy
