Для расчета первую очередь нужно понимать цели — теплый пол будет как основное отопление или как вспомогательное. Если теплый пол основное отопление — покройте от 65-70 % площади помещения.

При основном отоплении труба понадобиться в количестве 7 – 8 погонных метров на квадрат, при вспомогательным – 5 погонных метров на квадрат.

Кроме прочего не забываем о стяжке

Далее вам понадобиться

коллектор в сборе

(две балки, одна с расходомерами вторая с кранами + крепеж, смесительный узел, циркуляционный насос, термоголовка с датчиком, евроконуса, автоспускник воздуха)

В сборе с насосом:

— Коллектор устанавливаеться либо во внутреннем либо в наружном коллекторном шкафу (1 контур это на 80-100 м/п трубы максимум, или до 15 м2)

— Так же вам понадобиться демпферная лента (укладывается по стене, по периметру комнаты)

— На пол нужно уложить теплоизоляцию (пенополистирол или пенопласт 35 ка), перед этим если первый этаж, позаботьтесь о гидроизоляции

— На пенопласт нужно уложить фольгу с разметкой 40-50 микрон (нужно брать немного больше чем площадь помещения, укладывается в внахлест)

— Труба крепиться либо на армированную сетку либо якорями на пенопласт (якорной скобы нужно 3-4 шт на м\п трубы. ), если труба укладывается на стяжку в качестве крепежа может выступать монтажная планка — 4 шт на м2

— Далее заливается стяжка с пластификатором и фиброй 5-7 см

— Теплый пол можно запускать только через 28 дней, после армировки стяжки

Вспомогательные материалы:

Не забывайте все проверять перед заливкой стяжки

Чтобы узнать как рассчитать площадь под теплый пол, прочтите эту информацию

Схема установки отопления водяным теплым полом

Основная схема

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?

Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора

Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола

Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола

Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом

Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола

Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол

Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет

Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Стоимость монтажа теплого пола, водяного оборудования и расчет

Теплый пол – очень надежная современная система отопления, способная превратить любое помещение в очень теплое и уютное жилище. В отличие от традиционной системы отопления водяные теплые полы обогревают помещение более равномерно, за счет чего образовывается очень комфортный и приятный микроклимат. Водяной пол для отопления вашего дома, это весьма подходящее решение. Сделать качественную установку и рассчитать стоимость монтажа теплого пола водяного вы можете самостоятельно, предварительно ознакомившись с инструкциями по установке такой системы.

Теплый водяной пол

Стоимость укладки теплого водяного пола в основном зависит от использующихся материалов, сроков исполнения заказа и уровня сложности производимых работ. Установка такого пола совершается по определенной технологии. Если взять, к примеру, работы по установке водяного пола. На заранее подготовленное основание бетонного пола, которая уже была тщательно выровнена и зачищена, укладывают трубопровод, по которому будет циркулировать горячая вода. Поверх трубопровода заливается тонкая стяжка из бетонного раствора, под которой «змейкой» или «улиткой» с определенным интервалом выложен теплопровод.

1 Область и способы установки
2 Расчет стоимости
3 Принцип произведения расчетов
4 Специалисты, или самостоятельная установка теплых полов

Область и способы установки

Монтаж водяной системы теплого пола используется во многих областях строительства. Установка вероятна как в торговых комплексах, высотных домах, так и в малоэтажных постройках, коттеджах и квартирах. Узнать точную стоимость монтажа водяных теплых полов можно в том случае, когда вы уже точно знаете, какую схему обогрева вы будете использовать, а также какие комплектующие для этой схемы будете использовать.

Многих приятно удивит стоимость устройства водяного теплого пола, которая не очень-то и высокая из-за технологичности установки системы отопления.

Большинство специализированных магазинов, реализующих подобные системы отопления помещений, дают абсолютно бесплатные консультации для выбора необходимого покрытия и системы отопления.

Вы можете сами регулировать стоимость укладки водяных теплых полов. Допустим можно установить бетонную, деревянную, а также пластиковую систему, которая будет закрывать непосредственно сам теплый водяной пол, и от выбора которой будет известна стоимость монтажа теплого пола водяного.

Расчет стоимости

В настоящее время установки водяного теплого пола являются основой, фундаментом, создающие комфортную и уютную атмосферу любого жилого помещения. Теплые полы, моментально обогревая дом, положительно влияют, как на здоровье человека, так и на его самочувствие в целом. Но это достигается в том случае, если расчет водяного пола выполнен абсолютно точно.

Установка водяного теплого пола, цена которого зависит от технологических характеристик комнаты, подразумевает составление плана помещения. Именно по такому плану специалисты, которые будут производить монтаж пола, скажут вам ориентировочную стоимость монтажа.

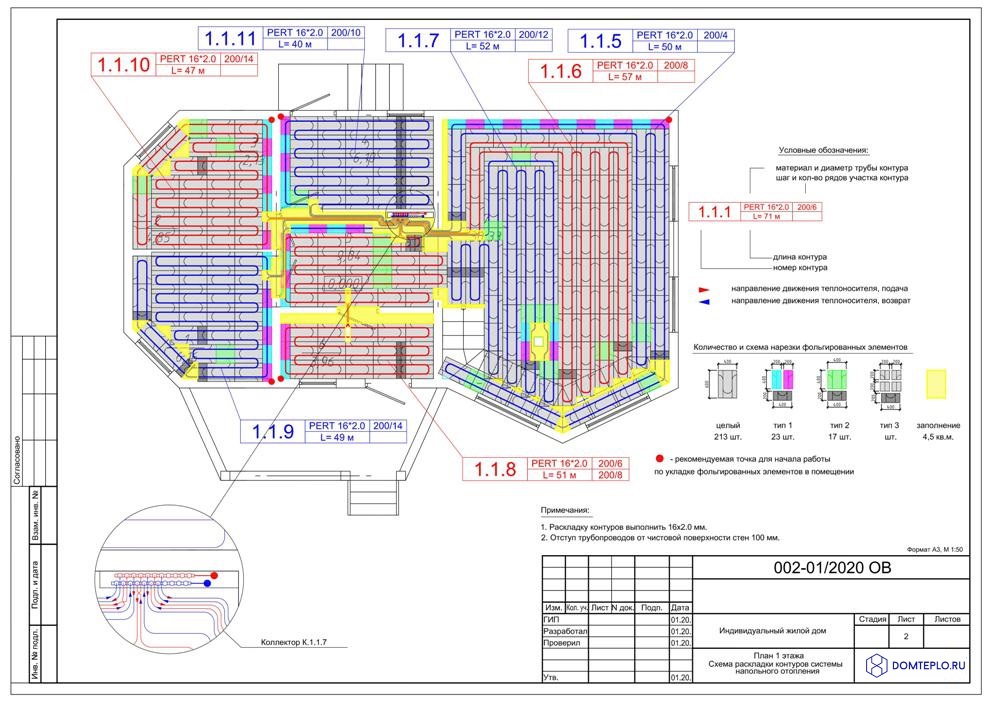

План монтажа водяного теплого пола

В системе могут применяться особые энергосберегающие конструкции, позволяющие оправдать все затраты на отопление частного дома или здания. Работа системы теплого пола строится на основании равномерного распределения энергии, идущей по всей площади комнаты в направлении от пола к потолку. Воздух, который нагрелся до необходимой температуры, находится у основания пола и постепенно охлаждаясь, поднимается к потолку.

Температурный режим создаваемый теплым водяным полом

Укладка теплого водяного пола, цена которого может отличаться в зависимости от материала используемого трубопровода, может быть произведена самостоятельно, так и с помощью высококвалифицированных специалистов.

Применяющийся в вышеуказанной системе принцип распределения энергии дает уникальную возможность устранять конвективные потоки, которые распространяют пыль в воздухе.

Еще одним основным моментом является то, что теплые полы ощутимо понижают процент влажности финишного напольного покрытия, которая формирует условия для беспрепятственного появления грибков и бактерий.

Соответственно, такие материалы как штучный паркет или паркетная доска, а также ковролин, использующиеся совместно с системой теплого пола в частом доме, прослужат существенно дольше.

Следует помнить, что основным источником отопления может стать теплый пол водяной, стоимость работ по его установке зависит от множества факторов, которые определяет помещение, где будут они устанавливаться. Помимо этого, такая система отопления дает возможность установить в комнате панорамные окна, а также расширить перечень возможных дизайнерских решений, которые не были доступными при использовании радиаторных — традиционных систем отопления.

Принцип произведения расчетов

В упрощенном варианте, устройство водяного пола выглядит как сеть трубопроводов, располагающаяся между финишным покрытием пола и его основанием, через которую проходит горячая вода, подающаяся с котла.

Система водяного пола

Итак, монтаж водяного теплого пола, цена которого определяется комплектующими, включает в себя:

Установку теплоизоляции основания пола;
Установку трубопроводов;
Установку крепежей и фитингов для подключения к основной системе отопления;
Установку коллектора и коллекторного шкафа.

Также, расчет отопления зависит от выбора варианта системы отопления:

Комфортный — использующийся в качестве дополнительного отопления;
Основной – исключающий другие варианты отопления помещения.

Смешаная система отопления — радиаторы и теплый водяной пол

Следующим стадией является сбор максимально достоверных исходных данных. Ошибочные расчеты и приблизительность измерений на этой стадии расчета приводят обычно к краху всей системы. Если есть желание, чтобы водяные теплые полы, стоимость работ с которыми определяется не только качеством комплектующих, но и качеством их установки, были смонтированы наиболее качественно, специалистам, производящие работы по установке, необходимо иметь в наличии следующие данные:

Площадь помещения;
Запланированный температурный режим;
Тип помещения;
Потери тепла;
Финишное напольное покрытие.

Существует несколько нюансов, на первый взгляд незначительных, но оказывающих немаловажное воздействие на итоги проводимых расчетов, а именно:

Учет первого и последнего этажа многоквартирного дома;
Учет объема остекления, т.е. присутствие модных сейчас зимних садов, эркеров или обычных остекленных балконов;
Учет теплоизолирующих ограждающих устройств (имеются в виду неостекленные балконы, торцевые и тонкие стены здания).

Специалисты, или самостоятельная установка теплых полов

Итак, устройство водяного теплого пола, цена на которое зависит от используемых комплектующих, может быть установлено как самостоятельно, так и с помощью высококвалифицированных специалистов.

Стоит помнить, что водяные теплые полы, цена монтажа и самих комплектующих зависит не только от конструкции помещения, но и от желаемого результата, воплотят в реальность ваши мечты о теплых полах при условии точного соблюдения всех правил монтажа. Если вы не уверены в своих силах, то всегда можно прибегнуть к помощи профессионалов, которые установят теплый пол водяной, цена работы будет зависеть исключительно от ваших желаний.

Монтаж теплого пола профессионалами

Конечно, достаточно сложно произвести правильный и достоверный расчет теплого пола, выступающий в качестве основного способа отопления помещения. Здесь необходимо будет учитывать абсолютно все, начиная от особенностей климата, до характеристик каждой детали, которые будет использовать ваш водяной теплый пол — монтаж, цена на установку теплого пола и сам теплый пол – вот три основных направления, которые необходимо рассматривать на начальном этапе проектирования теплого пола в вашем доме. Более подробно о том, как осуществляется монтаж теплого пола в доме.

Да, изначально теплый водяной пол – установка, цена самих комплектующих – удовольствие дорогое. Но при его эксплуатации в дальнейшем эти расходы будут только окупаться и в конечном итоге вся система окупит себя и вы уже не вспомните, что когда-то не пожалели средств на установку теплых водяных полов у себя дома, особенно учитывая тот факт, что электроэнергия в нашей стране продолжает стремительно расти.

Стоит помнить и то, что финансовые расходы на последующее обслуживание зависит от качества произведенных работ по установке теплых полов. Качественно смонтированные полы реально снизят расходы на обслуживание водяных полов в последующие годы.

Расчет эксплуатационных расходов на лучистое тепло

НОВОСТИ

2 января 2017 г. Редактор Proline

Сколько будет стоить эксплуатация системы лучистого отопления?

Домовладельцы, желающие установить лучистое тепло, часто задают вопрос: «Сколько будет стоить эксплуатация системы?» Конечно, каждая система снеготаяния или подогрева пола уникальна, а местные тарифы на коммунальные услуги различаются по всей стране. Тем не менее, существует формула, которую можно использовать, чтобы дать потенциальным покупателям хорошее представление о том, каковы будут эксплуатационные расходы их системы снеготаяния.

Каждая система снеготаяния ProLine Radiant изготавливается по индивидуальному заказу. Для обеспечения оптимальной производительности каждая система лучистого отопления проектируется специально для условий помещения, в котором она устанавливается. Учитывается все, начиная от высоты и среднего количества снегопадов, а также от средних зимних температур. Эксперты ProLine понимают, что эффективность системы лучистого отопления зависит от ее установки, поэтому ProLine уделяет так много внимания профессиональному проектированию системы, а также поддержке при установке и обучению. Когда дело доходит до полного обслуживания, вы не найдете более надежного поставщика, чем ProLine Radiant.

Чтобы рассчитать эксплуатационные расходы вашей системы снеготаяния, вам сначала необходимо получить тариф на киловатт-час в местной энергоснабжающей компании. Эти ставки варьируются от региона к региону, поэтому ставка, показанная здесь в следующей формуле, использует среднюю национальную ставку за киловатт в час (12 центов) для формулы ниже.

Определите общую площадь отапливаемой площади. (В среднем американском доме площадь подъездной дорожки составляет 800 квадратных футов.)
Умножьте количество квадратных метров на необходимое количество тепла (37 ватт на квадратный фут для жилых помещений). Это даст вам общее количество необходимых ватт на квадратный метр.
Разделите это число на 1000, чтобы перевести его в киловатты.

Пример (для обогрева подъездной дороги площадью 800 квадратных футов): 800 (квадратных футов) x 37 (ватт) = 29 600 (всего ватт).

29 600 разделить на 1 000 = 29,6 кВт в час (это то, что энергетическая компания будет взимать за один час работы). Средний тариф на коммунальные услуги составляет 12 центов, следовательно: 290,6 х 0,12 = 3,55. Стоимость операции составит 3,55 доллара в час.

Профессиональные проектировщики ProLine Radiant конфигурируют вашу систему снеготаяния, чтобы максимально эффективно удовлетворить ваши потребности в снеготаянии. Греющий кабель для снеготаяния ProLine является давним и проверенным лидером отрасли, который был установлен в коммерческих и жилых помещениях по всей Северной Америке. Греющий кабель доступен в катушках или предварительно упакованных в маты (с полосами ленточной подложки), которые можно развернуть на месте, что обеспечивает быструю и простую установку «в развертку».

Несмотря на то, что системы различаются, бытовые системы снеготаяния обычно работают при мощности 37 Вт на квадратный фут, а коммерческие системы снеготаяния работают при мощности 50 Вт на квадратный фут. Таким образом, показанная здесь формула изменится соответствующим образом, и вы умножите площадь в квадратных футах на 50.

Команда разработчиков Radiant ProLine предоставляет чертежи AutoCAD для каждой системы, которые включают все требования к питанию и технические характеристики. Клиенты будут знать всю необходимую информацию до начала какой-либо установки, включая расчеты нагрузки, количество выключателей, размеры выключателей и т. д. ProLine стремится к вашему успеху.

Свяжитесь с представителем ProLine сегодня, чтобы узнать больше о вариантах лучистого отопления ( 866.676.9276 ).

Советы по поиску и устранению неисправностей для монтажников кровли

Советы по поиску и устранению неисправностей низковольтных систем обогрева крыш ProLine

Система ProLine Radiant зарекомендовала себя как наиболее эффективная система обогрева крыш с низким напряжением. . Эта эффективная система идеально подходит для обогрева кромок крыш и желобов, а также желобов и водосточных труб.

Тонкий нагревательный элемент из полупроводящего полимера является саморегулирующимся и может быть незаметно закреплен под металлом, черепицей или другой поверхностью кровли. Гибкий нагревательный элемент также можно прибить гвоздями или скобами, что еще больше упростит и ускорит установку, а во время изготовления он сплавляется из полипропилена для обеспечения водонепроницаемости и защиты от повреждения щелочью или солью.

Усовершенствованный низковольтный нагревательный элемент крыши.

Если ваша система не включается должным образом после установки, попробуйте выполнить следующие простые действия для диагностики проблемы.

Снимите внешний корпус блока питания.

Система получает питание? (Измерьте напряжение на стороне питания блока питания.)

Сработал ли ваш контроллер снега или активирующее устройство? (У вас есть замыкание контактов триггера и 24-вольтовых клемм в верхней части платы регулятора? Это обеспечит замыкание контактов триггера и 24-вольтовых клемм, упомянутых выше.)

При снятом корпусе блока питания , убедитесь, что у вас есть питание, достигающее каждого прогона материала RoofHeat:

Проверьте светодиодный индикатор каждого выхода (должен гореть при срабатывании и гаснуть, когда нет).
Подключайте щуп усилителя к одному выходному проводу за раз, чтобы убедиться в наличии тока на каждой выходной нагрузке. (Количество мощности будет определяться длиной нагревательного материала в цепях и температурой окружающей среды. ) При 70°F ток должен составлять примерно 18,5 ампер для 30-футового участка материала.

Помимо проектирования систем лучистого отопления, ProLine также предоставляет поддержку при установке и бесплатное обучение по установке. Свяжитесь с представителем ProLine сегодня, чтобы узнать больше, в 866.676.9276 .

Стоимость системы снеготаянияЗатраты на обогрев подъездаЭксплуатационные расходыСистемы снеготаянияСоветы монтажникам кровли

Расчет воды для теплого пола. Как рассчитать водяной теплый пол

Уголок строительства и ремонта. Только полезные советы » Этажи » Расчет воды для теплого пола. Как рассчитать водяной теплый пол

Теплый пол представляет собой систему, состоящую из элементов трубопровода, по которому подается горячая вода или пар, в результате чего происходит передача тепла поверхности, в которую он встроен. Таким образом, поверхность теплого пола становится отопительным прибором, эффективно обогревающим помещение. Согласно историческим данным, такой способ обогрева применялся еще в Древнем Риме. Сначала это было привилегией только для людей зажиточного сословия, а позже стало доступно и другим, например, в общественных банях. Это наиболее распространено в холодных частях империи. Как правило, использовалась система каналов, по которым подавался горячий воздух, производимый печами.

Преимущества теплых полов

Часто еще можно встретить отопление домов и загородных домов по старинке, где нагревательным элементом является печь или камин. Так наши предки создавали уют в зимние дни. Позднее появились обогреватели — батареи, которые обогревались паром, горячей водой или электричеством. Этот способ намного лучше распределяет тепло в помещении по сравнению с печкой, но имеет свои недостатки. Нагретый воздух поднимается вверх и, нагревая уже менее теплый потолок, опускается вниз. Значительная часть энергии теряется. А у поверхности пола возникают сквозняки и низкие температуры. Особенно это неприемлемо для детских комнат.

Хорошим решением было использование поверхности пола в качестве нагревательного элемента. Тепло распространяется равномерно и всегда теплее у поверхности, что особенно полезно для детей и пожилых людей. Это особенно выгодно для обогрева санузлов, санузлов и душевых, где необходимо создать комфорт на небольшой площади поверхности. Теплый пол также широко используется в прихожих, где в сырую погоду его используют для сушки обуви.

Рассмотрим подробнее, что представляет собой расчет водяного теплого пола.

Исходные данные для расчета

Определите значение требуемой комнатной температуры.
Установите значение температуры помещения, расположенного на нижнем уровне.
Установить температуру воды в подающем трубопроводе системы отопления.
Установить температуру воды обратного трубопровода системы отопления.
Знать внутренний и внешний диаметр труб, используемых в системе теплого пола.
Теплопроводность материала, из которого изготовлены трубы для теплого пола.
Коэффициент теплопередачи поверхности под теплоносителем и поверхности, закрывающей тепловую трубу.
Значение коэффициента внутренней теплоотдачи в системе отопления.
Значение теплового сопротивления, рассчитанное по проекту теплого пола.

Ниже приведены коэффициенты для расчета по СНиП.

Таблица 1. Теплопередача внутренней поверхности

Таблица 2. Теплоотдача наружной поверхности

Что нужно учитывать перед расчетом

Необходимо помнить, что допустив неточность и небрежность невозможно рассчитать систему теплого пола достаточной мощности. Это приведет к недостаточному прогреву помещения или поверхности. Поэтому для исключения расчетных ошибок придется демонтировать собранную систему и выполнить монтаж после указанных расчетов. А это неизбежно повлечет за собой неоправданные дополнительные затраты.

Важно выбрать оптимальную длину прокладываемых труб. Чем короче их длина, тем меньше необходимое рабочее давление в системе для эффективной циркуляции теплоносителя. В этом случае можно использовать менее мощный циркуляционный насос и, соответственно, меньшую стоимость.

Ручной расчет

Первый этап – расчет термического сопротивления слоев над трубами согласно проекту по формуле

Второй этап – определение средней температуры теплоносителя

Третий шаг – это тепловое сопротивление, указанное над системой отопления

Четвертый шаг – это тепловое сопротивление, данное под системой отопления

Пятый шаг – это угловое значение линии теплового сопротивления и поверхности пола

где B — величина шага между трубами, см (обычно это 0,10 м; 0,15 м; 0,20 м; 0,25 м),

— общая толщина поверхности над трубами, м

Шестой шаг — расчет тепла потоки

Седьмой шаг — тепловое сопротивление стенок трубы

Восьмой шаг — расчет теплового потока вверх

Девятый шаг — расчет теплового потока вниз

Десятый шаг — можно рассчитать суммарное значение теплового потока по формуле

Одиннадцатый шаг — общий расход на квадратный метр теплого пола рассчитывается по формуле

Двенадцатый шаг — расчет максимальной температуры пола

Тринадцатый шаг — используется формула для расчета максимальной температуры поверхности

Четырнадцатый шаг — используется формула для расчета минимальной температуры поверхности

Пятнадцатый шаг — используется формула для расчета средней температуры

Расчет с помощью программного калькулятора

Для облегчения расчета тепловой мощности водяного пола, а также во избежание ошибок в расчетах целесообразно использовать программные калькуляторы.

Программный калькулятор – это специальная программа, предназначенная для упрощения расчета теплых полов. В интернете много ресурсов, где есть онлайн-программа для расчета теплого пола. Пример такой возможности представлен на рисунке ниже.

Достаточно ввести необходимые коэффициенты, задать требуемые значения температуры, тип покрытия и через короткое время программа выдаст готовый результат. Для расчета теплых полов рекомендуется использовать калькуляторы, особенно если это делается впервые или не хватает практических навыков.

Без сомнения, лучше всего доверить расчет и монтаж системы теплого пола специалистам. Если вам необходимо произвести эти виды расчетов и монтажа самостоятельно, обязательно воспользуйтесь интернет-ресурсами для расчета системы. Существует множество ресурсов, где программу расчета можно скопировать или установить на персональный компьютер.
В зданиях с плохой теплоизоляцией, старых и ветхих зданиях целесообразно использовать систему теплого пола в качестве основной.
Техническая грамотность специалиста по расчету и монтажу системы позволяет значительно снизить затраты.
Не забывайте, что ошибки в расчетах приведут к ненужному перерасходу средств и времени.

Каждый этап проекта должен быть грамотно разработан с учетом всех норм, правил и нюансов. Перед расчетом водяного теплого пола следует ознакомиться с особенностями его монтажа. Это обосновывается тем, что ошибки, которые возникнут в процессе работы, исправить будет невозможно.

Прежде чем приступить к организации теплого пола, следует знать основу и принцип работы. Первым делом составляется общая схема прокладки труб, при этом особое внимание следует уделить полезной площади помещения, а также расстановке мебели. С учетом масштаба помещения формируется чертеж, на который следует наносить только точные замеры.

Расчет длины трубы водяного теплого пола основан на том, что максимальная длина любого участка не может быть более 80-100 м.

Схема укладки труб теплого пола и необходимые расчеты

Не следует забывать о длине шага укладки. В среднем она составляет 150 мм, но может уменьшаться и до 100 мм, что характерно для более прохладных условий. Саму трубу следует располагать на расстоянии 150-250 мм от стен помещения.

Таблица расхода труб теплого пола

Для расчета общей длины трубы, рассчитанной на один контур, используется следующая формула:

L = S/N * 1,1 ,

где S — площадь покрытия данным контуром, N — шаг укладки, 1,1 — показатель коэффициента, который показывает необходимый запас на изгиб.

Также к этому значению следует добавить параметры длины трубы, которые необходимы для монтажа подающей линии, а также для создания обратной ветки к коллектору.

Укладка труб для теплого пола

Для создания водяного теплого пола также потребуются следующие материалы:

гидроизоляционный рулонный — количество данного материала определяется путем расчета площади пола с запасом 10%, который потребуется для перекрытия суставы;
утеплитель в виде пенополистирола — 5% используется для подгонки и отделки;
лента демпферная — укладывается по периметру помещения, а также в местах стыков;
сетка армирующая — количество сеток равно площади помещения, увеличенной в 1,4 раза;
бетон — зависит от предполагаемой толщины стяжки.

Для того, чтобы расчеты были выполнены с максимальной точностью, следует обратиться за помощью к специалистам или воспользоваться специальной программой под названием VALTEC.PRG. Он предназначен для расчета основных параметров различных инженерных систем.

Автоматизация процесса расчета системы теплого пола

Мощность водяного теплого пола

Принцип работы водяного теплого пола сильно отличается от традиционного способа обогрева дома, поэтому температурные колебания характеристика обычного способа нагрева. В результате этого явления возрастает активность конвекционных течений. Недостатком такого подхода к отоплению помещений является высокая вероятность травматизма. Это вызвано перегревом элементов самого нагревательного устройства, что может привести к осушению кожи и образованию ожогов.

Способ обогрева помещения методом водяного теплого пола основан на принципе использования не горячей, а теплой воды.

Термостат для теплого пола

В среднем его значение может колебаться от 35 до 45 градусов, но при этом максимальный его показатель составляет 50 градусов Цельсия. Таким образом, низкотемпературная вода используется для эффективного обогрева помещений, что позволит не только добиться оптимальных результатов, но и свести к нулю вероятность получения травм.

Благодаря системе отопления в виде водяного теплого пола можно создать благоприятный температурный режим, используя всего 40-150 Вт на квадратный метр. Несмотря на то, что этот показатель относительно небольшой, но его вполне достаточно для достижения цели. Равномерное распределение потока воды по всему периметру помещения позволяет снизить мощность отопительного прибора.

Необходимые расчеты

Количество электроэнергии, которое необходимо для обогрева 1 кв.км. м., является основополагающим фактором. Благодаря ему можно определить тип обогрева помещения, а именно основной или дополнительный тип. При этом следует исходить из тех факторов, что пространство, которое подвергается активному обогреву, должно немного превышать половину общей площади этого помещения. Часто этот показатель имеет значение 60-70%. Если водяной теплый пол характеризуется как единственный источник тепла, то значение мощности термопленки принимается равным 150 Вт/м².

Определение мощности теплого пола с помощью специальных программ

Если этот способ обогрева используется как дополнение к основному, то показатель удельной мощности составляет 110-120 Вт/м².

В целях экономии затрат на оплату электроэнергии, потребляемой отопительным прибором, рекомендуется подключение термостата к сети инфракрасного теплого пола. В результате это позволяет не только наладить контроль за работой электрических компонентов, но и снизить затраты на 35%. Таким образом, можно утверждать, что электрический теплоноситель потребляет всего 65% от изначально запланированной мощности.

На основании вышеприведенных данных можно легко рассчитать необходимое количество энергии для обогрева помещения площадью 18 квадратных метров. м. на 1 час.

18 м² х 0,7 х (150 Вт/м² х 0,65) = 1229 Вт/ч,

где 0,7 — коэффициент, значение которого показывает долю занимаемой площади для размещения инфракрасного обогревателя,

0,65 — показатель, определяющий процент работы элементов при условии применения терморегулятора.

Если стоимость 1 кВт электроэнергии 3,58 рубля, то цена за 1 час:

1229 х 3,58/1000 = 4,40 р., а за 7 часов работы за весь день: 7 х 4,40\ u003d 30,8 р.

Выполнение расчетов данного типа несет в себе важную информацию, которая необходима для организации трубопровода теплого пола. Результаты расчетов будут очень полезны при разработке конструкции самого отопительного прибора.

Внешний вид конструкции теплого пола

Температурный показатель поверхности пола для ванных комнат при таком способе обогрева может достигать различных значений, максимальное из которых зафиксировано на отметке 33 градуса.

Таким образом, для расчета продолжительности работы трубопровода водяного теплого пола следует руководствоваться такими величинами, а именно теплопотерями, долей площади помещения, которая используется для обогрева, и нормативом индикатор температуры.

Значение удельной мощности в зависимости от типа отапливаемого помещения

В зависимости от типа отапливаемого помещения к отдельным помещениям предъявляются различные требования.

Таблица расчета мощности и теплопотребления разных частей здания

Такое разделение возникает в связи с функциональным назначением рассматриваемого помещения. Если сравнивать спальню и застекленную лоджию, то второй вариант требует гораздо большей мощности, чем первый. Стандартными показателями считаются следующие данные: кухня – 110-150 Вт/м², ванная комната – 140-150 Вт/м², лоджия под остеклением – 140-180 Вт/м².

Значения удельной мощности также принято указывать с некоторым запасом. Это решение было принято исходя из того, что для той системы, которая работает в режиме 70%, создается запас в размере 30%.

Величина мощности, необходимой для обогрева квадратного метра

Основным показателем, на который ориентируется человек при выборе способа устройства обогрева, является расчет мощности водяного теплого пола на квадратный метр. Если теплый пол является единственным источником обогрева, то его удельная мощность должна характеризоваться такими значениями — 150-180 Вт/м² . Если этот способ обогрева выступает в качестве дополнительного, то значение мощности равно 110-140 Вт/м² .

Расчет водяного теплого пола и его мощности позволяет спроектировать систему отопления с максимальным КПД, что в итоге скажется на продолжительности ее полезного использования.

Прокладка водяных теплых полов

Поскольку погода переменчива и потребность в отоплении помещений меняется, следует использовать регуляторы. Различают их ручного и автоматического типа.

Тип подключения теплого пола в ванной — от полотенцесушителя

При формировании контура теплого пола особое внимание следует уделить выбору способа его подключения. В качестве места подключения к общей системе может выступать радиатор, магистральная труба, полотенцесушитель.

Полотенцесушитель для подключения системы теплого пола

При формировании системы отопления следует учитывать тот фактор, что нет необходимости использовать насос для прокачки жидкости по системе в ванной комнате. Обосновывается это тем, что большинство таких помещений не имеют большой площади и естественной циркуляции будет вполне достаточно. Перед монтажом водяного теплого пола следует тщательно произвести расчет трубок и хорошо подготовить поверхность, а именно снять старое покрытие.

Реализация проекта водяного теплого пола

Если выбор способа подключения к системе отопления сделан в пользу полотенцесушителя, то обязательно необходимо предусмотреть монтаж краном, а именно, Маевского или обычного типа. Благодаря таким элементам есть возможность удалить из системы образовавшийся воздух.

Когда работает водяной теплый пол в ванной от полотенцесушителя, то на его обратку необходимо установить гермостатический клапан РТЛ. Благодаря этому устройству будет регулироваться не только подача воды, но и температурный режим. Обратку в этом случае рекомендуется подключать к магистральной системе.

Для безопасности и удобства последующего обслуживания соединительный узел не должен быть бетонным. В противном случае доступ к нему будет исключен, что не очень хорошо. Часто в качестве места для его установки выбирают пространство под ванной или нишу в стене, если таковая имеется. Во втором варианте он обычно прячется под декоративной дверью или плиткой, которую потом легко снять.

Приоритет монтажных работ

С целью максимальной теплоотдачи водяного теплого пола применяется теплоизоляция. В качестве материала берется экструдированный пенополистирол толщиной 50 мм и плотностью 35 кг на кубометр или фольга с пенопластовым утеплителем. Следующим шагом является укладка отражающей пленки, задача которой направлять тепловую энергию вверх. Для покрытия стен используется демпферная кромочная лента. Его задача – защитить стяжку от растрескивания.

Затем наступает черед укладки пластиковых труб.

Металлопластиковые трубы для устройства теплых полов

Наиболее часто применяется метод «улитка». Для нее характерно:

шаг между трубами 15 см, у наружных стен — 10 см;
их крепление осуществляется с помощью скоб и вязальной проволоки, используется либо монтажная сетка, либо пластиковый распределитель.

Если изоляция выполнена пленкой, ее следует прикрепить к полу саморезами.

Герметичность труб и стяжка пола

Во избежание в будущем неприятностей с качеством монтажа теплого пола, необходимо обязательно проверить его на герметичность соединения.

Проверка системы на герметичность

Этот процесс осуществляется путем заполнения системы водой. При положительном результате начинается очередь заливки бетона, но при этом все трубы должны быть заполнены жидкостью с давлением 2 атм. Всего этот слой должен быть 6 см. После того, как смесь застынет, следует обрезать краевую ленту, выступающую за края, и приступить к укладке плитки.

Только через 21-28 дней со дня заливки бетонной смеси систему можно пускать в эксплуатацию. Но при этом делать это нужно постепенно – со временем повышать температурный режим. В противном случае это грозит появлением разницы в коэффициенте расширения.

Таким образом, подключить водяной теплый пол можно к любому элементу общей системы, но при этом должны быть учтены все нормы и требования. Но правильность расчетов позволяет продлить срок эксплуатации этого способа отопления на длительный период.

Важный элемент систем теплоснабжения дома. Разнообразие современных материалов и оборудования для монтажа систем отопления и водяного теплого пола позволяет создать уют, комфорт и благоприятный микроклимат в вашем доме. Наша компания поможет разобраться во всех тонкостях тепловых сетей любой сложности. Монтаж систем радиаторного отопления и водяного теплого пола в Краснодаре и Краснодарском крае. Вопросы, которые могут возникнуть при выборе отопления:

Наши преимущества


Уют и комфорт	Профессионализм	Служба	Высокое качество	Выгодные цены

Новое отопление видео обзоры

Какие трубы для теплого пола лучше

Продажа надежного сертифицированного оборудования для отопления, водоснабжения и канализации от европейских производителей на выгодных условиях – основная специализация интернет-магазина «Гео-Комфорт».

Наш магазин отопительного оборудования предлагает купить:

Большая часть оборудования произведена в европейских странах и сертифицирована для использования в России. Мы работаем с такими брендами, как REHAU, VIESSMANN, GIACOMINI, DE DITERICH, BAXI, ELSEN, KERMI, OVENTROP, REFLEX и многими другими. Интернет-магазин отопительного оборудования предлагает оборудование по низким ценам с бесплатной доставкой по Краснодару. Также мы предлагаем полную комплектацию объектов оборудованием и материалами под ключ.

Статьи по оборудованию и расчетам систем отопления

Стяжка для водяного теплого пола или секреты теплообмена

Статей как сделать стяжку для водяного теплого пола много, да и видео снято довольно много. Но наша статья не о заливке, а о теплоотдаче. Всем известно, что керамическая плитка лучше подходит для теплых полов; ламинат хуже. Но лучше или хуже не даст ответа на вопрос, будет ли тепло в доме после установки теплого водяного пола и укладки напольного покрытия. Чтобы ответить на этот вопрос, нужно понимать, как материал заливки влияет на теплоотдачу водяных полов. Важным элементом является напольное покрытие.

Водяной теплый пол — единственная система отопления

Водяные теплые полы в настоящее время все чаще используются в качестве основной системы отопления. Причиной такого выбора является появление большого количества различных утеплителей и самое главное использование утеплителей при строительстве домов. Современные утеплители позволяют качественно утеплить все элементы конструкции. В Интернете ведется много споров об адекватности теплых полов как единственной системы отопления. Многие установщики или компании четко заявляют, что теплые полы нельзя использовать как основную и единственную систему отопления, но мы более чем уверены, что если мы попросим их предоставить расчеты, они не смогут этого сделать и скажут, что у них есть большой опыт, сделали много объектов и т.д. Вы готовы полагаться на такие заявления и рисковать своими деньгами? Ну вы с ними договорились и сделали радиаторную систему отопления для теплых полов, мастера застраховали себя на 100%. Смета увеличилась процентов на 50-70, а зимой, особенно в климате Краснодарского края, когда надо только на неделю включить радиаторы, а весь остальной отопительный сезон будет идти на теплые полы, думаем потом будет обидно за потраченные деньги. Поэтому в нашей статье мы коснемся расчетов, в которых покажем, как влияет материал заливки стяжки на теплоотдачу водяного теплого пола. Также «поиграемся» с шагом укладки и напольным покрытием. В этих расчетах не будет использоваться куча непонятных формул, а воспользуемся одной из самых лучших и удобных программ, предназначенных для таких расчетов.

Программа компании SANCOM. Этот разработчик делает программы проектирования систем отопления для многих известных марок: REHAU, KAN, HERTZ и др.

Расчет теплопотерь — основа правильного выбора

Чтобы понять, хватит ли нам теплых полов на обогрев, нужно знать теплопотери. Такой расчет можно сделать как самостоятельно, так и с помощью готовых программ. Зная теплопотери, мы сможем правильно спроектировать «пирог» водяного теплого пола. Для простоты мы взяли проект дома из интернета и сделали два расчета. Нажмите на ссылки.

Из расчета видно, что теплопотери утепленного дома составляют 4,078 кВт, а теплопотери неутепленного 18,891 кВт. Нагрузка на 1 м2 утепленного дома составляет 24,7 Вт на м2, неутепленного 114,4 Вт м2.

Какой материал использовать для заливки водяного теплого пола

Теперь о том, чего вы практически не найдете в Интернете. Допустим вода т

теплый пол уложен, заливать знаем, остается вопрос чем заливать. В нашем арсенале есть три наполнителя mainx.

Тяжелый бетон с натуральным заполнителем (мы предпочитаем мелкую гальку.
Обычный цементно-песчаный раствор
Очень популярная в последнее время полусухая стяжка.

Нам нужно понять, какой из этих материалов даст нам максимальную теплоотдачу.

Вводная:

—

Труба REHAURAUTERMS17*2,0 мм

Длина отвода 80 метров

Подающая линия (подача и обратка) — 10 метров

Шаг будет изменен со 100 мм на 9 200 мм0003

Выключите зоны Welt

FEED 35, 40, 45, 50S

10 градусов ниже возврата

под трубами:

Первый пол

. толщина 70 мм

Поменяем покрытие. Плитка, линолеум или ламинат. Все материалы имеют примерно одинаковую толщину 10 мм.

Начало работы с вводом данных.

Таблица теплопередачи водяного теплого пола в зависимости от температуры подачи и финишного покрытия при заливке тяжелым бетоном:

Таблица теплопередачи водяного теплого пола в зависимости от температуры подачи и финишного покрытия при заливке тяжелым бетоном цементно-песчаный раствор:

Таблица теплопередачи водяного теплого пола в зависимости от температуры подачи и финишного покрытия при заливке полусухой стяжкой:

Выводы:

Если при строительстве дома применялось утепление, то при любых обстоятельствах будет достаточно применения водяных теплых полов в качестве основной и единственной системы отопления. Мы можем получить максимальную теплоотдачу, если в качестве стяжки используем бетон с натуральным наполнителем.
