Монтаж водяного теплого пола — Diktis

Произведём монтаж водяных теплых полов в частном доме, коттедже или в здании коммерческого назначения, по любому типу перекрытий:

• По бетонному основанию
• По деревянному перекрытию

Два года гарантии и сервисное обслуживание в первый год эксплуатации в подарок!

Водяной теплый пол — это сравнительно новая, самостоятельная система отопления зданий и сооружений, современная альтернатива традиционным радиаторным и конвекторным видам обогрева. Такая система наиболее сбалансирована за счет равномерного распределения тепла, и наиболее комфортна для человека.

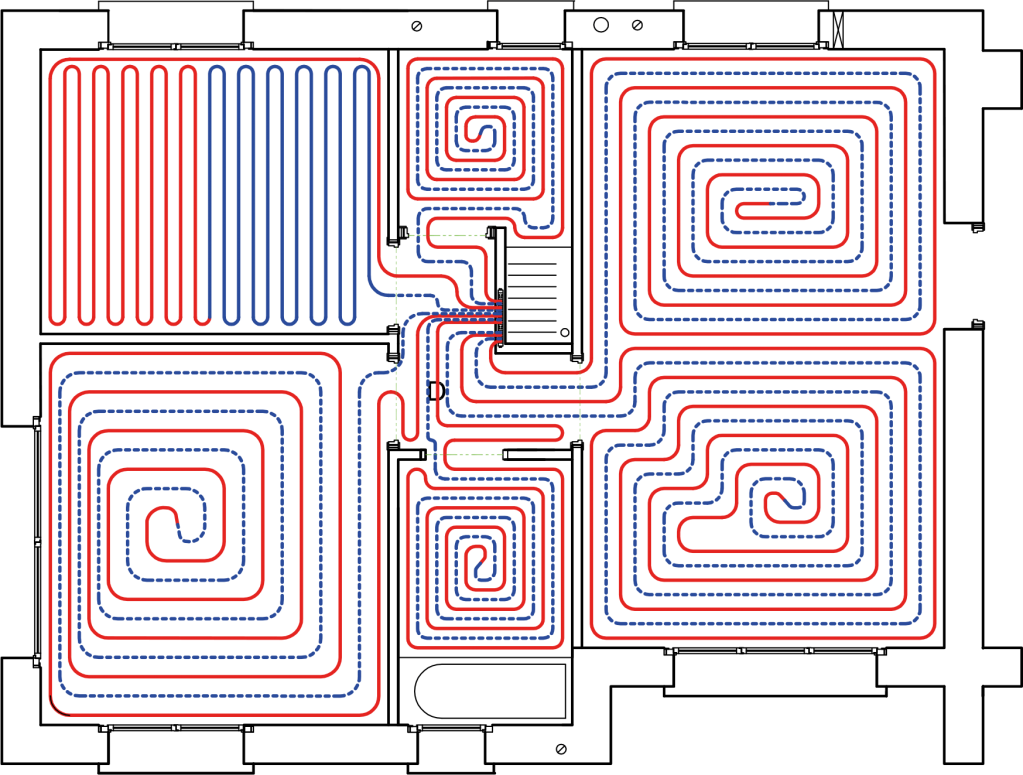

Устройство водяного теплого пола представляет собой определенным образом вмонтированную сеть трубопроводов, наполненных горячей водой или теплоносителем по бетонному или деревянному основанию, укрытых сверху напольным покрытием.

Состоит водяной пол из полимерных труб, по которым циркулирует теплая жидкость, подаваемая из системы центрального отопления или котельной. От нагретой поверхности пола воздух прогревается и устремляется вверх, обеспечивая равномерное распределение тепла по всей площади. При этом нижний слой воздуха у пола прогревается сильнее, чем верхний — у потолка, создавая идеальные для комфортного проживания человека условия.

Компания Диктис оказывает комплекс услуг по установке водяных теплых полов в жилых и коммерческих зданиях по деревянным и бетонным перекрытиям.

Укладка по бетонному основанию

На предварительно выровненную бетонную поверхность (перепад по горизонтали не должен превышать 5 мм) укладывается слой из полистирольных плит, которые служат дополнительным утеплителем и не дают теплу расходоваться на прогрев железобетонной плиты, тем самым экономя расход источника тепла.

Затем по периметру укладывается демпферная лента, состоящая из вспененного полиэтилена. Она будет компенсировать линейное расширение бетонной плиты в процессе ее нагрева и не даст стяжке треснуть.

Следующим шагом устанавливаем на поверхность арматурную сетку из металла с ячейкой 100 на 100 мм или 150 на 150 мм, толщиной прутка 4–5 мм. Либо используем специальные плиты с каналами под трубу и раскладываем трубы «улиткой» или «змейкой» с шагом 100, 150, 200 мм, в зависимости от теплотехнического расчета.

Поверх разложенной системы труб производится заливка полусухой стяжкой с обязательным добавлением в раствор пластификатора либо специальными самовыравнивающими смесями. Толщину стяжки делаем от 5 до 10 сантиметров, тем самым обеспечиваем равномерный нагрев пола.

Укладка по деревянному основанию

В системе по деревянному основанию опорным слоем для труб служит калиброванная доска, распущенная на рейки древесная плита, МДФ, фанера

и т. д. Деревянные плиту распускают на узкие полоски 130−180мм и с промежутками под трубы укладывают на основание (деревянный пол или лаги). Наверх шурупами крепятся специальные термораспределительные пластины с омега-образными пазами под греющие трубы или плотная фольга. Пазы металлических пластин или фольга опускаются в выемки между древесными плитами. Отопительная труба фиксируется в омега-образных пазах без использования крепежа.

После прокладки труб всю поверхность застилают листами ЦСП или ГВЛ, служащие термораспределительным слоем и основой под дальнейшую чистовую отделку.

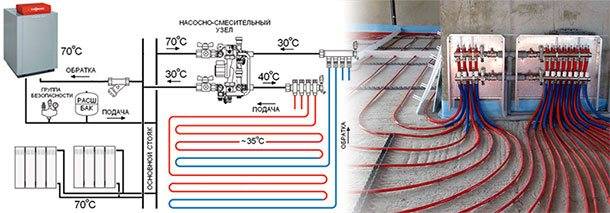

Для распределения теплоносителя по греющим контурам предназначен распределительный коллектор. В коллекторный шкаф подсоединяют подающую и возвратную трубы. К подающей трубе с горячей водой устанавливается коллектор раздачи, а коллектор для остывшего теплоносителя соединяется с возвратной трубой.

Балансировка коллектора и проверка системы на герметичность

По окончании разводки и подключения труб производим настройку коллектора, выкручиваем балансировочные вентили контуров на установленное проектом число оборотов. Заполняем систему теплоносителем и выполняем все действия по проверке ее на герметичность.

Работайте с нами

Компания Диктис выполняет весь комплекс работ по монтажу водяного теплого пола. Работаем как с юридическими, так и с физическими лицами. Производим бесплатный теплотехнический расчет.

В штате компании работают сертифицированные мастера-монтажники с высшим образованием ОВ-ВК и опытом работы от 5 лет. Кроме того, мы предоставляем два года гарантии на качество выполненных работ с беспроблемной эксплуатацией системы, и годичным бесплатным сервисным обслуживанием.

2023 Стоимость пола с подогревом – оценка стоимости установки пола с подогревом

Пол с подогревом – это очень привлекательная роскошь в вашем доме, особенно если вы живете в климате с продолжительной холодной погодой. Когда вы встаете с постели или выходите из душа, может быть прекрасным ощущением поставить босые ноги на теплый пол.

Пол с подогревом — это тихий и эффективный способ обогреть помещение там, где это наиболее важно, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает практически с любым типом напольного покрытия, даже с ковром.

Пол с подогревом — одно из самых желанных обновлений при реконструкции. Тем не менее, многие люди ошибочно думают, что это доступная роскошь, поэтому они никогда не удосуживаются узнать реальную стоимость лучистого пола.

Средняя стоимость установки теплого пола $8-12 за квадратный метр и зависит от размера помещения, типа отопления (электрический или водяной) и сложности монтажа.

Сколько стоят теплые полы?

Типичная стоимость установки котла В среднем: $4,160 — $7,370

См. стоимость в вашем регионе

Хотя полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.

Существует очень широкий диапазон цен на установку теплого пола. Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему.

В среднем домовладельцы тратят $650-800 для установки теплого пола в небольшой комнате или ванной.

Самый экономичный способ дополнительного обогрева пола — это установка напольного коврика с электрическим подогревом, гибкого рулона или кабелей. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно сократит общие расходы.

Электрические нагревательные маты и гибкие рулоны доступны по цене от $10-12 за квадратный фут и могут быть изготовлены по индивидуальному заказу в соответствии с конфигурацией и размером помещения. Еще одним преимуществом является то, что опытный домовладелец может легко установить их.

Еще более дешевым вариантом электрического теплого пола является установка электрических кабелей с фиксирующими полосами. Они стоят всего $ 5-6 за квадратный фут , а также могут быть настроены по индивидуальному заказу в зависимости от ваших потребностей.

Домовладельцы сообщают о расходах 0,20–0,35 долл. США в день на электрообогрев в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной комнате размером 8×10.

Полы с подогревом могут стать дорогими, если вы выберете водяной (трубный с горячей водой) теплый пол, потому что это должно быть сделано во всем доме. Будьте готовы потратить 6-8 долларов за квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами.

Однако, если вы хотите установить новую котельную, ваши затраты могут составить $6000-11000 или больше, в зависимости от размера дома.

Вы должны знать, что одним из самых больших рисков при установке водяного теплого пола является замерзание и разрыв трубы. Чтобы избежать этой опасности, рассмотрите возможность установки более дорогих труб PEX, которые предназначены для предотвращения утечек.

Стоимость подогрева пола в ванной комнате

Многие домовладельцы, которые не могут позволить себе установить систему обогрева пола во всем доме, предпочитают устанавливать ее только в ванной комнате.

На самом деле это недорогой апгрейд, особенно если вы уже занимаетесь ремонтом ванной комнаты.

Средняя стоимость установки электрических обогреваемых полов в помещении площадью 100 кв. футов. ванная комната $700-850 .

Цены на плитку для обогрева полов $5-8 за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.

Этим электрическим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать. Заявленные эксплуатационные расходы на электроэнергию для теплых полов в ванной комнате равны эксплуатационным расходам на 3 лампочки по 100 Вт – недорого!

Варианты установки электрического обогрева пола

Электрическая система обогрева полов предназначена для использования в качестве дополнительного источника тепла в небольшом помещении (комната или ванная комната). Электрические полы с подогревом обычно , а не устанавливаются по всему дому или используются в качестве основного источника тепла.

Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать и выключать, чтобы сэкономить на отоплении.

Важно отметить, что коврики с электрическим подогревом не сделают пол «теплым» или «горячим» в холодные зимние месяцы. Полы скорее будут «нейтральными» на ощупь, что очень приятно.

Доступно несколько вариантов установки, в зависимости от ваших потребностей и типа пола:

Свободные электрические кабели:

Это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко вы хотите их установить.

Чем ближе они, тем быстрее будет нагреваться область и тем теплее будет. Кабели должны быть закреплены либо горячим клеем, либо скобами.

Затем их необходимо встроить либо в подложку для плитки (покрыть тонким слоем), либо установить непосредственно на черновой пол, залив его самовыравнивающейся смесью, чтобы получить гладкую поверхность.

В целом, самым большим недостатком является очень трудоемкая и трудоемкая установка, которая может свести на нет экономию на материалах. Еще одним большим недостатком является то, что кабели могут стоить в 2-2,5 раза дороже, чем электрические коврики.

Электрические кабели сопротивления, прикрепленные к мату:

Эти электрические кабели прокладываются над черновым полом. Маты должны быть установлены на место с помощью слоя тонкого раствора.

Затем полы обычно отделывают керамической или каменной плиткой. Этот тип электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.

Электрические нагревательные маты:

Электрические нагревательные маты хорошо подходят для плавающих полов, таких как бамбук, инженерная древесина или ламинат. Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой.

Одним из самых больших преимуществ электрических матов является то, что они могут быть как фиксированного размера, так и из гибкой сетки, что позволяет настроить раскладку в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. д.

Электрические нагревательные панели для пола:

Если у вас ограниченный бюджет и вы не хотите демонтировать напольное покрытие, вы можете установить эти напольные коврики между балками пола. Огромным преимуществом является то, что они могут быть установлены под любым типом напольного покрытия, даже прибитым к твердой древесине.

Эти прокладки могут повысить температуру пола на целых 15°F. Единственным требованием для этой системы является то, что должен быть доступ из подвала подполья, чтобы добраться до балок.

Установка полов с подогревом

Обычно полы с подогревом устанавливаются во всем доме. Это обеспечивает наиболее равномерный и комфортный обогрев по сравнению с другими вариантами. В вашем доме не будет сквозняков, пыли, аллергенов или некомфортных холодных зон, куда не дошло тепло.

Полы с подогревом намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода является лучшим элементом для проведения тепла и сохранения теплой температуры.

Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Более того, он может работать при более низкой температуре по сравнению с электрическими или принудительно-воздушными системами.

Система работает, нагревая воду в бойлере примерно до 100-120°F, которая затем циркулирует по трубам, проложенным под полом. Доступно несколько вариантов установки:

– Встраивается в плиту бетонного основания

– Крепится под основание

— Устанавливается внутри специально разработанных панелей чернового пола — это самый дорогой, но и самый эффективный тип установки, который лучше всего предотвращает потенциальные утечки.

Электрические и водяные полы с подогревом

Как у электрических, так и у водяных систем напольного отопления есть определенные плюсы и минусы. Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.

Вот таблица, в которой сравниваются основные различия между электрическими и водяными полами с подогревом.

	Водяное лучистое тепло	Электрический лучистый нагрев
Общая стоимость (материалы и установка) для 1500 кв. футов.	9 000–12 750 долларов, если остальная часть системы уже установлена ​​	15 000 – 18 000 долларов США
Стоимость квадратного фута (материалы и установка)	$6 – 8,5	10–12 долларов США
Эксплуатационные расходы	4,5 – 7 долларов в месяц	8–14 долларов в месяц
Стоимость установки лучистого тепла в ванной 8×10	Обычно не выполняется как монопольная установка	$750-1000
Простота установки	Трудно	Легкий
Возможность самостоятельной установки	№	Да
Использование в качестве основного источника тепла	Да	Не рекомендуется
Использование в отдельной комнате, например, в ванной или на кухне	Слишком дорогая и хлопотная установка	Идеально подходит для одного помещения
Установка для модернизации	Сложно и дорого	Легкий
Новое строительство	Наилучший сценарий, обеспечивающий экономию затрат на оплату труда	Легкий
Включение/выключение системы в разное время суток	Возможно, но система обычно включена постоянно	Да, легко с программируемым термостатом
Ощущение пола	«теплый»	«нейтральный» в отличие от холодного
Начальное время нагрева пола после укладки	До 7 часов	30–60 минут
Ремонт	Сложно и дорого	Просто и дешево

Лучшие материалы для полов с подогревом

Многие домовладельцы, желающие заменить свою старую систему отопления лучистым теплом, беспокоятся о том, какой материал для пола следует использовать.

Замена непригодного пола стоит больших дополнительных денег, и люди хотят избежать этих расходов.

Хорошей новостью является то, что большинство напольных материалов, таких как: твердая древесина, винил, керамическая плитка, камень или бетонная плитка прекрасно работают с лучистым теплом и не нуждаются в замене.

Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.

Несмотря на то, что лучистое отопление можно установить практически под любой тип пола, некоторые полы лучше сохраняют приятную теплую температуру, чем другие.

Напольное покрытие из натурального дерева твердых пород:

Хорошим вариантом является паркет твердых пород, особенно потому, что дерево быстро нагревается и является прекрасным проводником тепла.

Это означает, что ваши деревянные полы будут очень приятны на ощупь. Специалисты по системам отопления, вентиляции и кондиционирования воздуха рекомендуют, чтобы плавающие полы из твердой древесины лучше всего работали с водяным подогревом пола и предпочтительнее досок, которые приклеены или прибиты гвоздями.

Единственным недостатком, о котором следует помнить, является постепенное расширение и сжатие деревянных досок при контакте с восходящим теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать доски или полосы меньшей длины, а не длинные.

Ламинированные или паркетные полы:

Инженерная древесина хорошо работает и не имеет проблем с расширением/усадкой. Иногда специалист по HVAC может порекомендовать вам установить инженерную древесину вместо лиственных пород, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее склонен к короблению, изгибу или деформации.

Линолеум:

Некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы. Лучше всего связаться с вашим производителем напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.

Керамическая или керамогранитная плитка:

Плитка является одним из лучших вариантов напольного покрытия для лучистого тепла. Это двойное преимущество, потому что керамическая плитка не только хорошо проводит тепло, но и некоторое время сохраняет его. Это означает, что керамический лучистый пол всегда будет очень приятным на ощупь.

Каменная плитка (мрамор, сланец, травертин, гранит):

Плитка из натурального камня – еще один тип напольного покрытия, идеально подходящего для лучистого тепла. Натуральный камень будет сохранять восходящее тепло в течение самого длительного периода времени по сравнению с другими материалами. Хотя первоначально для прогрева потребуется много времени, он будет оставаться теплым в течение многих последующих часов.

Ковер:

Ковровое покрытие не лучший вариант для полов с подогревом, так как ковровое покрытие обладает сильными изоляционными свойствами. В результате это фактически предотвратит подъем теплого воздуха через пол. На самом деле помещения застилают ковровым покрытием именно для того, чтобы пол оставался теплым, не требуя дополнительного обогрева.

Пробковый пол:

Подобно ковру, пробковый пол обладает очень сильными изоляционными свойствами и сам по себе относительно теплый на ощупь. Поэтому устанавливать под ним лучистое отопление действительно нет необходимости.

Стоит ли покупать полы с подогревом?

Если вы сомневаетесь, подходит ли для вашего дома лучистое отопление пола, помните о следующих соображениях:

– Излучающее тепло работает тихо, незаметно и без усилий. Никаких уродливых радиаторов, треска, пыли и сухого воздуха.

– Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть помещения, а нижняя половина остается холодной.

Полы с подогревом помогут вам не только чувствовать себя намного теплее, но и сэкономить много денег на отоплении. Вы можете выключить основной термостат и сразу же насладиться теплом, исходящим от полов.

– В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного обслуживания.

– В маленькой ванной очень легко и недорого заменить полы и установить лучистое электрическое отопление.

– Если у вас большая хозяйская ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в стратегических местах, где люди проводят больше всего времени стоя: возле душа, вокруг трудящегося и возле туалетного столика.

– В холодном климате может быть очень приятно ступить на теплый пол, где бы ни была уложена плитка. К таким помещениям относятся: прихожая/прихожая, ванная комната и кухня.

– Если вы уже меняете полы или проводите капитальный ремонт дома, это очень простой проект реконструкции, который будет доставлять вам дополнительное удовольствие каждый день.

– В новостройке пол с подогревом очень легко установить, потому что нет существующего пола. Таким образом, вы можете сэкономить деньги на рабочей силе, связанной с удалением и заменой существующего напольного покрытия.

– Когда придет время продать свой дом или квартиру, полы с подогревом станут очень привлекательным для покупателей преимуществом. Это может повысить цену продажи и ускорить продажу.

пример расчета водяной системы теплых полов

На эффективность теплого пола влияет множество факторов. Без их учета, даже если система правильно смонтирована и для ее монтажа использованы самые современные материалы, реальная теплоэффективность не оправдает ожиданий.

По этой причине монтажным работам должен предшествовать грамотный расчет теплого пола, и только тогда можно гарантировать хороший результат.

Проектирование системы отопления дело недешевое, поэтому многие домашние мастера производят расчеты самостоятельно. Согласитесь, идея удешевления обустройства теплого пола кажется очень заманчивой.

Мы расскажем, как создать проект, какие критерии учитывать при выборе параметров системы отопления и распишем пошаговый порядок расчета. Для наглядности мы подготовили пример расчета теплого пола.

Содержание статьи:

• Исходные данные для расчета
• Определение параметров теплого пола
  • Методика расчета теплопотерь
  • Пример расчета бетона
  • Необходимое тепло для обогрева воздуха
• Расчет необходимого количества труб
• Расчет циркуляционного насоса
• Советы по выбору толщины стяжки
• Выводы и полезное видео по теме

Исходные данные для расчета

Изначально правильно спланированный ход проектно-монтажных работ избавит от неожиданностей и неприятных проблем в будущем.

При расчете теплого пола необходимо исходить из следующих данных:

• материал стен и особенности конструкции;
• размер помещения на плане;
• тип отделки;
• проектирование дверей, окон и их размещение;
• Расположение элементов конструкции в плане.

Для грамотного проектирования необходимо учитывать установленный температурный режим и возможность его регулировки.

Для грубого расчета принято, что 1 м ² Система отопления должна компенсировать потери тепла в 1 кВт. Если водяной контур отопления используется как дополнение к основной системе, то требуется покрывать только часть теплопотерь

Имеются рекомендации по температуре на полу, обеспечивающие комфортное пребывание в помещениях различного назначения:

• 29°С — жилой сектор;
• 33°С — баня, помещения с бассейном и др. с повышенным показателем влажности;
• 35°С — холодные зоны (у входных дверей, наружных стен и т. п.).

Превышение этих значений влечет за собой перегрев как самой системы, так и финишного покрытия с последующим неизбежным повреждением материала.

После предварительных расчетов можно выбрать оптимальную по личным ощущениям температуру теплоносителя, определить нагрузку на отопительный контур и приобрести насосное оборудование, прекрасно справляющееся со стимуляцией движения теплоносителя. Подбирается с запасом расхода теплоносителя 20%.

Прогрев стяжек мощностью более 7 см занимает много времени. Поэтому при установке водяных систем стараются не превышать указанный лимит. Напольная керамика считается наиболее подходящим покрытием для водяных полов. Теплый пол не подходит под паркет из-за его сверхнизкой теплопроводности.

На этапе проектирования следует решить, будет ли теплый пол основным поставщиком тепла или будет использоваться только как дополнение к ветке радиаторного отопления. От этого зависит доля потерь тепловой энергии, которую ему приходится компенсировать. Он может варьироваться от 30% до 60% с вариациями.

Время прогрева водяного пола зависит от толщины элементов, входящих в стяжку. Вода как теплоноситель очень эффективна, но сама система сложна в монтаже.

Фотогалерея

Фото

Для выполнения расчетов системы водоснабжения, теплого пола в первую очередь производят расчеты теплопотерь, которые должны компенсировать контур. Если это дополнительная система, то учитывается часть теплопотерь.

Расчеты производятся только для той части пола, на которой будет располагаться нагревательный змеевик. Те участки, где трубы не проложены, например, под мебелью, в расчетах не учитываются

Для проведения расчетов необходимы средние значения температуры теплоносителя на выходе из коллекторного устройства и на возврате на входе

Для получения точного результата необходимо знать теплопроводность труб, планируемых к прокладке и ориентировочная длина отопительного контура

Водяной теплый пол в деревянном доме

Вариант разводки водяного контура

Коллектор и трубопроводы системы отопления

Медный контур теплого пола

Определение параметров теплого пола

Цель расчета — получение величины тепловой нагрузки. Результат этого расчета влияет на следующие шаги. В свою очередь, на тепловую нагрузку влияет средняя зимняя температура в конкретном регионе, расчетная температура внутри помещений, коэффициент теплопередачи потолка, стен, окон и дверей.

Причиной теплопотерь является плохо утепленные стены, окна, двери дома. Наибольший процент тепла уходит через систему вентиляции и крышу (+)

Окончательный результат расчетов по типу воды будет зависеть от наличия дополнительных отопительных приборов, в том числе от теплоотдачи проживающих в доме людей и домашних животных. Обязательно учитывают в расчете наличие инфильтрации.

Одним из важных параметров является конфигурация комнат, поэтому вам нужен поэтажный план дома и соответствующие разрезы.

Метод расчета теплопотерь

Определив этот параметр, вы узнаете, сколько тепла должен вырабатывать пол для самочувствия людей, находящихся в помещении, сможете подобрать котел, насос и пол по мощности. Другими словами: тепло, отдаваемое отопительными контурами, должно компенсировать теплопотери здания.

Связь между этими двумя параметрами выражается формулой:

Mp = 1,2 x Q где

• Mp — требуемая мощность шлейфа;
• Q — потери тепла.

Для определения второго показателя оформляются замеры и расчеты площади окон, дверей, полов, наружных стен. Так как пол будет с подогревом, площадь данной ограждающей конструкции не учитывается. Замеры производятся снаружи с захватом углов здания.

При расчете будет учитываться как толщина, так и коэффициент теплопроводности каждой из конструкций. Нормативные значения (λ) для наиболее часто используемых материалов можно взять из таблицы.

Из таблицы можно взять значение коэффициента для расчета. Значение термического сопротивления материала важно узнать у поставщика, если окна металлопластиковые (+)

Расчет теплопотерь выполняется отдельно для каждого элемента здания по формуле :

Q = 1 / R * (tv-tn) * S x (1 + ∑b) где

• R — термическое сопротивление материала, из которого изготовлена ​​ограждающая конструкция;
• S — площадь конструктивного элемента;
• тв и тн — температура соответственно внутренняя и внешняя, при этом второй показатель принимается по наименьшему значению;
• б — дополнительные теплопотери, связанные с ориентацией здания относительно сторон света.

Показатель термического сопротивления (R) находится путем деления толщины конструкции на коэффициент теплопроводности материала, из которого она изготовлена.

Значение коэффициента b зависит от ориентации дома:

• 0,1 — север, северо-запад или северо-восток;
• 0,05 — запад, юго-восток;
• 0 — юг, юго-запад.

Если рассмотреть вопрос на любом примере расчета водяного теплого пола, он становится более понятным.

Пример расчета бетона

Допустим, стены дома для временного проживания толщиной 20 см выполнены из газобетонных блоков. Общая площадь ограждающих стен без оконных и дверных проемов 60 м². Температура снаружи -25°С, внутри +20°С, постройка ориентирована на юго-восток.

Учитывая, что теплопроводность блоков λ = 0,3 Вт/(м°*С), можно рассчитать потери тепла через стены: R = 0,2/0,3 = 0,67 м²°С/Вт.

Потери тепла также наблюдаются через слой штукатурки. Если его толщина 20 мм, то Rшт. = 0,02/0,3 = 0,07 м²°С/Вт. Сумма этих двух показателей даст значение теплопотерь через стены: 0,67 + 0,07 = 0,74 м²°С/Вт.

Имея все исходные данные, подставляем их в формулу и получим теплопотери помещения с такими стенами: Q = 1/0,74 * (20 — (-25)) * 60 * (1 + 0,05) = 3831,08 Вт.

Таким же образом тепловые потери рассчитываются через остальные ограждающие конструкции: окна, дверные проемы, кровлю.

Тепла, выделяемого отопительными контурами, может не хватить для нагрева воздуха внутри дома до нужного значения, если их мощность недооценена. При превышении мощности произойдет перелив теплоносителя

Для определения теплопотерь через перекрытие его термическое сопротивление принимают равным значению для планируемого или существующего вида утепления: R = 0,18/0,041 = 4,39 м²°С/ W.

Площадь потолка равна площади пола и составляет 70 м². Подставив эти значения в формулу, получим потери тепла через верхнюю ограждающую конструкцию: Qпот. = 1/4,39* (20 — (-25)) * 70 * (1 + 0,05) = 753,42 Вт.

Чтобы определить потери тепла через поверхность окон, нужно рассчитать их площадь. При наличии 4 окон шириной 1,5 м и высотой 1,4 м их общая площадь составит: 4 * 1,5 * 1,4 = 8,4 м².

Если изготовитель указывает отдельно термическое сопротивление для стеклопакета и профиля — 0,5 и 0,56 м²°С/Вт соответственно, то Рокон = 0,5*90+0,56*10)/100 = 0,56 м²°С/Вт. Здесь 90 и 10 — доли, приходящиеся на каждый оконный элемент.

На основании полученных данных продолжаются дальнейшие расчеты: Q окна = 1/0,56 * (20 — (-25)) * 8,4 * (1 + 0,05) = 708,75 Вт.

Наружная дверь имеет площадь 0,95 * 2,04 = 1,938 м². Потом РДВ. = 0,06/0,14 = 0,43 м² °С/Вт. Q дв. = 1 / 0,43 * (20 — (-25)) * 1,938 * (1 + 0,05) = 212,95 Вт.

Поскольку наружные двери часто открываются, через них теряется много тепла. Поэтому важно обеспечить их герметичное закрытие

В результате тепловые потери составят: Q = 3831,08 +753,42 + 708,75 + 212,95 + 7406,25 = Вт.

К этому результату добавляются дополнительные 10% на инфильтрацию воздуха, тогда Q = 7406,25 + 740,6 = 8146,85 Вт.

Теперь можно определить тепловую мощность пола: Mp = 1, * 8146,85 = 9776,22 Вт или 9,8 кВт.

Необходимое количество тепла для обогрева воздуха

Если дом , то часть тепла, вырабатываемого источником, должна расходоваться на нагрев воздуха, поступающего извне.

Для расчета используйте формулу:

Qc. = с * м * (тв — тн) где

• c = 0,28 кг⁰С и обозначает теплоемкость воздушной массы;
• м Символ указывает на массовый расход наружного воздуха в кг.

Последний параметр получается путем умножения общего объема воздуха, равного объему всех помещений, при условии, что воздух каждый час обновляется на плотность, изменяющуюся в зависимости от температуры.

На графике представлена ​​зависимость плотности воздуха от его температуры. Данные необходимы для расчета количества тепла, необходимого для обогрева воздушной массы, поступающей в дом в результате принудительной вентиляции (+)

Если в здание входит 400 м ³ /ч, то m = 400 * 1,422 = 568,8 кг/ч. Кк. = 0,28 * 568,8 * 45 = 7166,88 Вт.

В этом случае значительно возрастет необходимая тепловая мощность пола.

Расчет необходимого количества труб

Для устройства пола с водяным отоплением, различающихся по своей форме: змейка трех видов — собственно змейка, угловая, двойная и улитка. В одной смонтированной схеме можно найти комбинацию разных форм. Иногда для центральной зоны пола выбирают улитку, а для краев – один из видов змей.

«Улитка» — рациональный выбор для больших помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложную форму лучше использовать «змейку» (+)

Расстояние между трубами называется ступенькой. При выборе этого параметра необходимо соблюсти два требования: ступня стопы не должна ощущать перепад температур в отдельных зонах пола, а трубы должны использоваться максимально эффективно.

Для граничных участков пола рекомендуется шаг 100 мм. В других областях можно сделать выбор шага в диапазоне от 150 до 300 мм.

Теплоизоляция пола очень важна. На первом этаже его толщина должна достигать не менее 100 мм. Для этого используется минеральная вата или экструдированный пенополистирол.

Для расчета длины трубы существует простая формула:

L = S/N * 1,1 где

• S — площадь контура;
• N — шаг укладки;
• 1,1 — запас на изгиб 10%.

К итоговой величине добавить кусок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Пример расчета.

Исходные значения:

• площадь — 10 м²;
• расстояние коллектора — 6 м;
• шаг укладки — 0,15 м.

Решение задачи простое: 10/0,15*1,1+(6*2)=85,3 м.

При использовании металлопластиковых труб длиной до 100 м чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м ее сечение должно быть 20 мм².

Одноконтурная конструкция подходит только для помещений с небольшой площадью. Пол в больших помещениях делится на несколько контуров в соотношении 1:2 – длина конструкции должна превышать ширину в 2 раза.

Ранее рассчитанное значение является общей длиной. Однако для полноты картины нужно выделить длину отдельного контура.

На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом подаваемой воды в единицу времени. Если пренебречь этими факторами, потери давления будут настолько велики, что ни один насос не будет обеспечивать циркуляцию теплоносителя.

Определение расхода труб в зависимости от выбранного шага укладки

Контуры одинаковой длины — это идеальный случай, но редко встречающийся на практике, т.к. площадь помещений разного назначения сильно отличается и просто нецелесообразно приводить длину контуров к одному значению. Профессионалы допускают разницу в длине трубы от 30 до 40%.

Величина диаметра коллектора и пропускной способности узла смешения определяет допустимое количество подключаемых к нему петель. В паспорте на смесительный узел всегда можно найти значение тепловой нагрузки, на которую он рассчитан.

Предположим, коэффициент пропускной способности ( Kvs ) равен 2,23 м ³ / ч С этим коэффициентом некоторые модели насосов могут выдерживать нагрузку от 10 до 15 Вт.

Для определения количества контуров необходимо рассчитать тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, 10 м², а теплоотдача 1 м², то показатель Квс равен 80 Вт, тогда 10*80 = 800 Вт. Это значит, что смесительный узел сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью 10 м².

Эти показатели максимальные, и применять их можно только теоретически, а реально цифру нужно уменьшить хотя бы на 2, тогда 18 — 2 = 16 контуров.

Нужно для подбора посмотреть, много ли у него выводов.

Проверка правильности подбора диаметра труб

Для проверки правильности подбора сечения трубы можно воспользоваться формулой:

υ = 4 * Q * 10ᶾ / n * d²

Когда скорость соответствует найденному значению, сечение трубы выбрано правильно. Нормативные документы допускают максимальную скорость 3 м/с. диаметром до 0,25 м, но оптимальное значение 0,8 м/с., так как с увеличением его значения увеличивается шумовой эффект в трубопроводе.

Дополнительная информация по расчету труб теплого пола приведена в .

Рассчитываем циркуляционный насос

Чтобы система была экономичной, нужно обеспечить необходимое давление и оптимальный расход в контурах. В паспортах на насосы обычно указывают давление в контуре наибольшей длины и общий расход теплоносителя во всех контурах.

На давление влияют гидравлические потери:

∆ h = L * Q² / k1 где

• L — длина контура;
• Q — расход воды л/с;
• к1 — коэффициент, характеризующий потери в системе, показатель можно взять из гидравлических справочников или из паспорта оборудования.

Зная давление, рассчитайте расход в системе:

Q = k * √H где

k Коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.

Среди компонентов водяного теплого пола особая роль отводится циркуляционному насосу. Преодолеть сопротивление в трубах

может только агрегат, мощность которого на 20 % выше фактического расхода теплоносителя. на самом деле на них влияют длина и геометрия сети. Если давление слишком высокое, уменьшите длину контура или увеличьте диаметр труб.

Советы по выбору толщины стяжки

В справочниках можно найти информацию о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение достаточно высокое, под стяжку укладывают утеплитель, что повышает эффективность использования тепла, отдаваемого отопительным контуром.

Самый популярный материал подложки. Его сопротивление теплопередаче значительно ниже, чем у бетона.

При устройстве стяжек с целью выравнивания линейного расширения бетона периметр помещения оформляют демпферной лентой. Важно правильно подобрать его толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать компенсирующий слой толщиной 5 мм.

Если площадь больше за счет длины, превышающей 10 м, толщина рассчитывается по формуле:

b = 0,55*L где

L — это длина помещения в м.

Выводы и полезное видео по теме

О расчете и монтаже теплого гидравлического пола этот видеоматериал:

В видео даны практические рекомендации по укладке пола. Информация поможет избежать ошибок, которые обычно совершают влюбленные:

Расчет позволяет спроектировать систему «теплый пол» с оптимальными характеристиками. Отопление допустимо устанавливать, используя паспортные данные и рекомендации.

Подойдет, но профессионалы советуют все же потратить время на расчет, чтобы в итоге система потребляла меньше энергии.
