принцип работы холодильника, устройство холодильника, как работает холодильник

Холодильный агрегат работает следующим образом. Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель. Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в холодильнике.

Пройдя через испаритель жидкий фреон превращается в пар, который откачивается компрессором. Количество отводимой  холодильной машиной теплоты, приходящейся на единицу затраченной электрической энергии называется холодильным коэффициентом холодильника.

1 — конденсатор, 2 — капиллярная трубка, 3 — мотор-компрессор,
4 — испаритель, 5 — фильтр-осушитель, 6 — обратная трубка

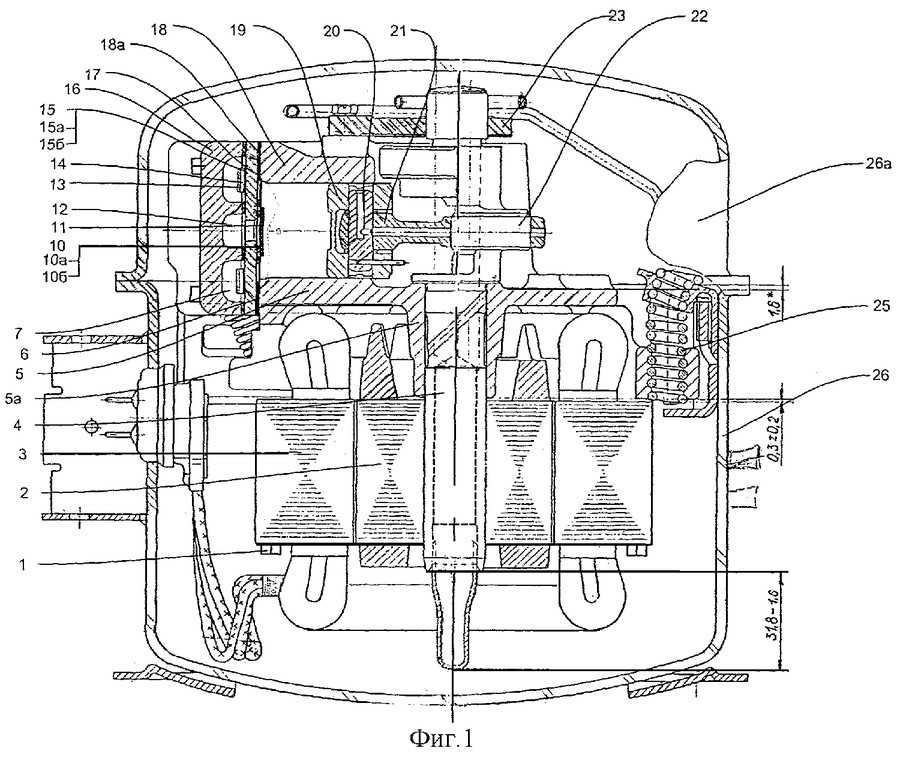

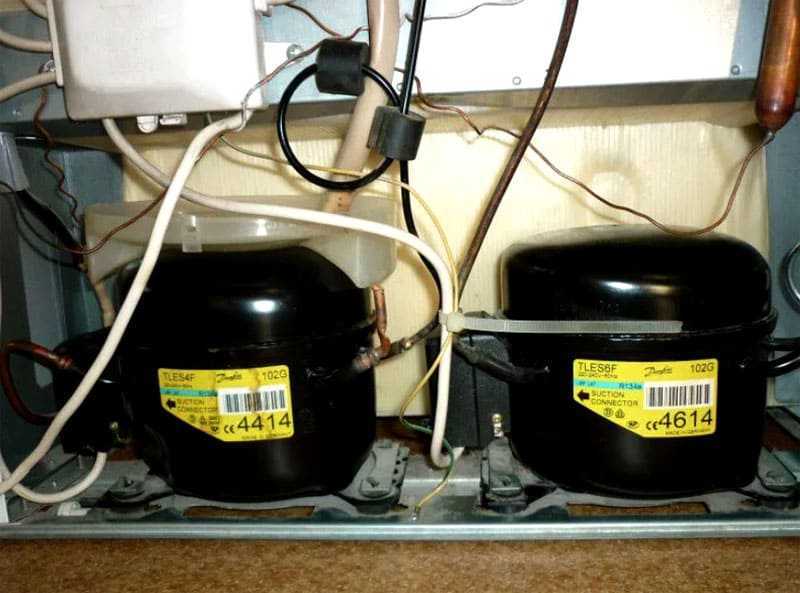

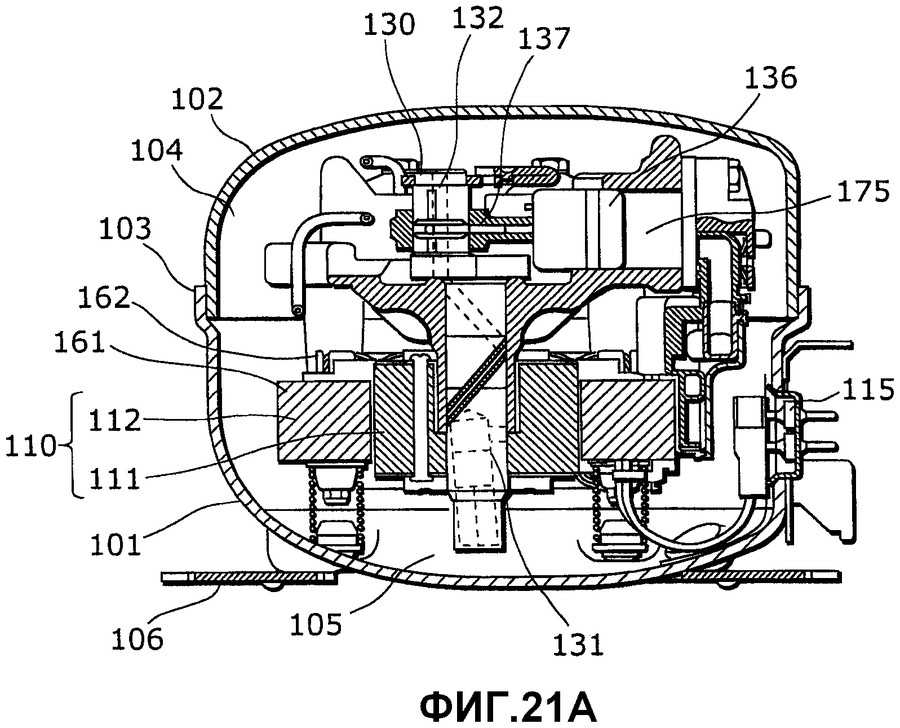

Мотор-компрессор — основной узел любого холодильного агрегата. Назначение компрессора состоит в обеспечении циркуляции охлаждающего вещества (фреона) по системе трубопроводов холодильного агрегата. Холодильник может быть укомплектован как одним, так и двумя компрессорами. В состав мотор-компрессора входит электромотор и компрессор. Двигатель преобразовывает электрическую энергию в механическую, что приводит в действие компрессор  В устройстве бытовых холодильников используются герметичные поршневые мотор-компрессоры, конструкция предполагает расположение электродвигателя во внутренней части корпуса компрессора.

Такое расположение электродвигателя предотвращает возможность утечки хладагента сквозь уплотнение вала. Тем самым уменьшая возможность дальнейшего ремонта холодильника.  С целью поглощения вибраций, возникающих во время работы, используется подвеска компрессора. Подвеска, в свою очередь, бывает внутренней (двигатель компрессора подвешивается внутри корпуса) и внешней (корпус компрессора подвешивается на пружине). В современных моделях бытовых холодильников в основном используется внутренняя подвеска, так как она значительно эффективнее способна поглощать вибрации компрессора, чем наружная. Смазывают компрессор специальными рефрижераторными маслами, способными хорошо взаимодействовать с хладагентом

Конденсатор — теплообменный аппарат для отвода тепла от конденсирующихся (превращающихся в жидкость) паров фреона к окружающей среде. Это обусловлено предварительным повышением давления паров в компрессоре и отводом от ник тепла в конденсаторе. На холодильниках с естественным охлаждением конденсатор в виде змеевика или щита устанавливают на задней стенке (снаружи или внутри).

Холодильники больших размеров обычно оснащены конденсаторами, имеющими вид радиаторов, их устанавливают рядом с компрессором, внизу. Вентилятор обеспечивает их нормальное охлаждение. Конденсатор обязательно должен хорошо охлаждаться – это залог нормальной работы холодильника.

Испаритель – теплообменный аппарат для охлаждения непосредственно продукта в результате кипения в нем жидкого фреона. Кипение в испарителе  при низкой температуре и соответствующем давлении происходит за счет теплоты, отнимаемой от охлаждающей среды.

Капиллярная трубка – предназначена для дросселирования перед испарителем жидкого фреона и снижения его давления от давления конденсации до давления кипения с соответствующим понижением давления. Представляет собой медный трубопровод длиной 1.5 – 3м с внутренним диаметром 0.6 – 0.85 мм. Устанавливается между конденсатором и испарителем

Фильтр-осушитель  —  устанавливается у входа в капиллярную трубку для предохранения ее от засорения твердыми частицами, для поглощения влаги из фреона и предотвращения замерзания ее на выходе из капиллярной трубки. Корпус патрона фильтра состоит из медной трубки длиной 105-140 мм и диаметром 18..12 мм с вытянутыми концами, в отверстия которых впаивают соответственно трубопровод конденсатора и капилляр. В корпус фильтра помещают цеолит между молекулярными сетками, установленными на входе и выходе  из патрона.

Докипатель — представляет из себя емкость, установленную между испарителем и всасывающим патрубком компрессора. Предназначен для докипания жидкого фреона и предотвращения попадания его в компрессор, что может привести к выходу из строя компрессора. Размещают докипатель в охлаждаемом объеме — как правило в морозильной камере. Докипатель может быть алюминиевым или медным.

 Работу  бытового холодильника обеспечивает электрическая схема.


1 — терморегулятор, 2 — кнопка принудительной оттайки, 3 — реле тепловой защиты, 3. 1. — контакты реле, 3.2. — биметаллическая пластина, 4 — электродвигатель мотор-компрессора, 4.1. — рабочая обмотка, 4.2. — пусковая обмотка, 5 — пусковое реле, 5.1. — контакты реле, 5.2. — катушка реле

При подаче напряжения в схему электрический ток проходит: через замкнутые контакты терморегулятора 1, копки принудительной оттайки 2, реле тепловой защиты 3, (контакт 3.1, биметаллическая пластина 3.2), пусковое реле 5 (катушку 5.2, контакты 5.1 разомкнуты) и рабочую обмотку 4.1 электродвигателя мотор-компрессора 4. Поскольку двигатель не вращается, ток, протекающий через его рабочую обмотку, в несколько раз превышает номинальный. Пусковое реле 5 устроено таким образом, что при превышении номинального значения тока замыкаются контакты 5.1, подключая к цепи пусковую обмотку электродвигателя, который начинает вращаться, в результате чего, ток в рабочей обмотке снижается, контакты пускового реле размыкаются, но двигатель продолжает работать в нормальном режиме за счет рабочей обмотки. При достижении заданной температуры, контакты терморегулятора размыкаются и электродвигатель компрессора останавливается. Для отключения электродвигателя при опасном повышении силы тока предназначено реле тепловой защиты. С одной стороны оно защищает электродвигатель от перегрева и поломки, а с другой от пожара. Реле состоит из биметаллическое пластины 3.2., которая при опасном повышении силы тока нагревается и, изгибаясь, размыкает контакты 3.1. После  остывания биметаллической пластины контакты снова замыкаются.



Ремонт   бытовых холодильников
услуга, которые по приемлемой  цене оказывает
компания Доктор холод  заказчикам в Тольятти.
При оформлении заказа  гарантированы:

  • Выполнение работы квалифицированным мастером
  • Использование оригинальных запчастей
  • Выезд на место в удобное для заказчика время
  • Вызов мастера по ремонту холодильников  в Тольятти и
  • диагностика бесплатно
  • Ремонт холодильников  в районах Тольятти :
  • Автозаводский, Центральный, Комсомольский
  • Гарантия на ремонт холодильника  до 12 месяцев
  • Срочный  ремонт  холодильников  в день звонка
  • Недорогой ремонт холодильников  по приемлемой цене
  • Бесплатная консультация по телефону. ,
  • ответим на ваши вопросы по ремонту и обслуживанию холодильников
  • Удобный график работы,
  • ремонт холодильников без праздников и выходных
  • Мобильная мастерская по ремонту холодильников
  • Ремонт холодильников  на дому
  • Профессиональное оборудование  для ремонта холодильника
  • Весь спектр по капитальному и линейному ремонту холодильников







РЕМОНТ ХОЛОДИЛЬНИКА СВОИМИ РУКАМИ
Сделать самому можно следующее -поменять терморегулятор холодильника.  Для этого понадобится отвертка и мультиметр. Признаки дефекта терморегулятора : холодильный прибор не работает, компрессор не запускается, при повороте ручки терморегулятора в по часовой стрелке ситуация не меняется или при установке






как работает компрессор холодильника

в нашем предыдущие статьи мы обсуждали как работает компрессор  и какие виды компрессора бывают . сегодня , в нашем статьи мы обсуждаем как работает компрессор холодильника, какой принцип его работы и особенности.

 как работает компрессор холодильника и что такое три основных типа технологий:

●             Поршневые компрессоры холодильников

●             Винтовые холодильные компрессоры

●             Спиральные холодильные компрессоры (спиральные компрессоры)

А также три типа систем:

●             Открытые холодильные компрессоры

●             Полугерметичные компрессоры

●             Герметичные холодильные компрессоры

простое объяснение как работает компрессор холодильника

Вопреки распространенному мнению, холодильник на самом деле не хранит продукты в холодном состоянии. Он обеспечивает циркуляцию горячего воздуха из блока и поддерживает температуру остаточного охлажденного воздуха ниже температуры воздуха вне блока. Охлаждение предметов внутри является следствием процесса охлаждения.

Это касается оборудования, в том числе холодильников для столешниц, холодильников в барах, холодильников под столешницей, приставных и проходных комнат.

Считайте компрессор «сердцем» операционной системы холодильника, а конденсатор и испаритель — главными артериями, которые перекачивают хладагент («кровь») через агрегат (или «тело») для регулирования температуры, поддерживая внутреннюю температуру. при заданной температуре и в результате охлаждает пищу.

Если хладагент не поглощает и не выделяет тепло должным образом из-за загрязнения змеевиков испарителя и конденсатора, он заставляет конденсатор работать сильнее, чтобы циркулировать воздух через агрегат и рассеивать тепло. Это может привести к увеличению счетов за электроэнергию.

Для правильной работы холодильников внутренняя температура должна постоянно оставаться на уровне ниже температуры окружающей среды. Ни одна холодильная установка не является герметичной. Часто холодный воздух выходит наружу, а теплый воздух попадает внутрь, в результате чего температура поднимается выше заданного значения. Когда внутренняя температура холодильника / морозильника поднимается выше заданного значения, датчики температуры в блоке подают сигнал компрессору, и начинается процесс охлаждения. И холодильные камеры, и холодильники с выдвижной дверцей обычно используют одинаковые типы холодильных конденсаторов и компрессоров.

a как работает компрессор холодильника и его Общие детали холодильного агрегата? Процесс охлаждения разделен на четыре этапа, что основано на следующей схеме частей, из которых состоят общие конденсаторные агрегаты холодильника:

  •  Испарение: Испаритель забирает теплый воздух из окружающей среды в холодильнике или морозильной камере и при контакте с жидким хладагентом производит пар, который попадает в компрессор. Хладагент помогает поглощать тепло в агрегате.
  •     Сжатие: компрессор сжимает хладагент, заставляя пары конденсироваться еще больше, используя привод электродвигателя, и в то же время дополнительно охлаждает хладагент. Наиболее распространены компрессоры поршневые (поршневые и цилиндрические) или винтовые (змеевиковые).
  •   Конденсация: хладагент, теперь представляющий собой газ под высоким давлением, поступает в конденсатор. Происходит теплопередача, высвобождая тепло и дополнительно охлаждая хладагент, переводя хладагент из пара высокого давления в жидкость.
  •   Расширение: эта «конденсированная» жидкость выталкивается в испаритель через расширительный клапан или трубку. Поскольку хладагент охлаждается через конденсатор, количество хладагента, которое необходимо испарить в расширительном клапане, уменьшается (этот процесс называется «миганием»). Затем холодный воздух поступает в испаритель и выделяется больше остаточного тепла.

Как только этот процесс завершится, агрегат должен достичь заданной температуры, и компрессор должен остановиться, пока в агрегат не поступит больше тепла.

Хотя в холодильном оборудовании и кондиционировании используются различные типы компрессоров, в ресторанном бизнесе наиболее широко используются поршневые или спиральные компрессоры. Поршневые компрессоры меньшего размера рекомендуются для небольших проездов и проходов, в то время как спиральные компрессоры — лучший вариант для более крупных агрегатов

как работает компрессор холодильника в случае их полугерметичный виды  компрессоров холодильника?

Полугерметичные холодильные компрессоры — это компромисс между открытыми и герметичными холодильными компрессорами.

Как и в герметичном холодильном компрессоре, двигатель и компрессорная часть заключены в герметичную оболочку, но эта оболочка не сварена, и все части доступны для ремонта.

Двигатель может охлаждаться хладагентом или, в некоторых случаях, системой жидкостного охлаждения, встроенной в корпус.

Таким образом, система уплотнения лучше, чем в открытом холодильном компрессоре, поскольку на валу трансмиссии нет вращающегося уплотнения. Однако на съемных частях все еще есть статические уплотнения, и поэтому уплотнение не такое полное, как на герметичных холодильных компрессорах.

Полугерметичные холодильные компрессоры используются для требований средней мощности, и, хотя они предлагают экономическое преимущество в виде ремонтопригодности, они стоят значительно дороже, чем герметичные холодильные компрессоры.?

 в случае поршневые виды,  как работает компрессор холодильника? как работает компрессор холодильника

Поршневые холодильные компрессоры являются наиболее распространенными на рынке, их можно найти во всех конфигурациях (открытых, герметичных и полугерметичных) и для всех уровней мощности, от минимальной до максимальной.

Поршневой холодильный компрессор нуждается в постоянной смазке и очень чувствителен к присутствию жидкости на входе, что может вызвать разрушение клапанов.

По сравнению с другими технологиями поршневые холодильные компрессоры более компактны и доступны по цене, но они также имеют наименее мощную технологию.

Почему выбирают спиральный виды компрессоров холодильника?

Спиральные холодильные компрессоры, также называемые спиральными холодильными компрессорами, состоят из двух спиральных роликов. Одна из спиралей зафиксирована, в то время как другая отслеживает эксцентрическое и орбитальное движение без вращения, которое перемещает хладагент к центру спирали при уменьшении ее объема.

Основным преимуществом спиральных холодильных компрессоров является меньшее количество деталей по сравнению с поршневыми холодильными компрессорами, что означает лучшую производительность. Этот тип компрессора вызывает меньшие колебания крутящего момента на его двигателе, что увеличивает его надежность, а также он менее чувствителен к присутствию жидкости на входе.

Его мощность ограничена (40-50 кВт), но несколько компрессоров могут быть объединены параллельно для получения более высокого уровня мощности, достигающего 300-400 кВт.

Спиральные холодильные компрессоры тише поршневых и используются во многих системах кондиционирования воздуха и современных холодильниках.

в случае винтовые виды, как работает компрессор холодильника?

В винтовом холодильном компрессоре хладагент сжимается винтовой спиралью, вращающейся с высокой скоростью. Есть две конфигурации: одновинтовые компрессоры и двухвинтовые компрессоры.

Эти холодильные компрессоры обеспечивают отличную мощность, а их диапазон мощности составляет от 20 до 1200 кВт. Они также обладают длительным сроком службы и чрезвычайно надежны, но их необходимо правильно смазывать, чтобы обеспечить герметичность между движущимися частями, снизить шум и охладить хладагент.

Среди их недостатков можно отметить то, что винтовые холодильные компрессоры более дороги и занимают больше места, чем поршневые холодильные компрессоры.

советы как возможно поддержания оптимальной эффективности работы конденсатора все виды компрессоров холодильника:

Регулярно очищайте змеевики холодильника или конденсатора морозильной камеры. Очистка от пыли и мусора поможет вашему конденсатору лучше «дышать». Промышленный стандарт — каждые 90 дней, но если в определенные периоды посещаемость вашего заведения увеличивается, было бы лучше проводить уборку чаще.

Вот несколько простых шагов по очистке змеевиков конденсатора:

●             Отключите холодильный агрегат.

●             Найдите змеевики конденсатора. Змеевики конденсатора холодильника обычно расположены за решеткой вверху, внизу или сзади агрегата.

●             Сняв решетку, используйте прочную щетку, чтобы слегка смахнуть пыль с змеевиков и веером. Вы также можете использовать пылесос для удаления пыли во время чистки зубов.

●             Пропылесосьте окружающее пространство и пол под холодильником.

●             Очистите решетку или крышку гриля и установите на место.

●             Подключи и пользуйся.

Принцип работы холодильного компрессора

Компрессор является сердцем холодильной системы. Компрессор действует как насос, который перемещает хладагент по системе. Датчики температуры запускают работу компрессора. Холодильные системы охлаждают объекты посредством повторяющихся циклов охлаждения.

Прежде чем мы продолжим, вот несколько терминов, которые вы должны знать.

1. Компрессор: Компрессор — это насос, обеспечивающий подачу хладагента. Компрессор работает за счет увеличения давления и температуры испаряемого хладагента. Существуют различные типы компрессоров для холодильных установок. Среди холодильных установок наиболее распространены поршневые, роторные и центробежные компрессоры.

2. Конденсатор: Конденсатор представляет собой набор спиральных трубок. В бытовом холодильнике компрессор находится сзади прибора. Конденсатор охлаждает испарившийся хладагент, превращая его обратно в жидкость.

3. Испаритель: Испаритель является охлаждающим компонентом холодильной системы. Он поглощает тепло содержимого охлаждающего устройства. В бытовом холодильнике испаритель находится в морозильной камере.

4. Расширительный клапан: Это устройство регулирует поток жидкого хладагента. Расширительный клапан термостатический. Он реагирует на температуру, которую вы устанавливаете.

Цикл охлаждения

Хладагент течет из змеевика испарителя через компрессор. Этот поток повышает давление теплоносителя. Затем испарившийся хладагент поступает в конденсатор, где превращается в жидкость. Когда хладагент конденсируется в жидкость, он выделяет тепло. Это объясняет, почему конденсатор относительно горячий, когда вы к нему прикасаетесь.

Из конденсатора хладагент поступает к расширительному клапану. Падение давления в расширительном клапане. От расширительного клапана хладагент поступает в испаритель. Жидкий хладагент забирает тепло из окружающей среды испарителя. Это тепло испаряет жидкий хладагент.

Испаренный хладагент возвращается в компрессор, где цикл продолжается.

Принцип работы различных компрессоров

1. Поршневой компрессор

Этот компрессор использует возвратно-поступательное движение поршня для сжатия испаряемого хладагента. Другое название поршневого компрессора – поршневой компрессор. Этот компрессор состоит из двигателя, коленчатого вала и нескольких поршней.

Двигатель вращает коленчатый вал, который затем толкает поршни.

При каждом вращении коленчатого вала выполняются действия: всасывание, сжатие и нагнетание. Все эти действия выполняются последовательно. В результате вытеснение газа носит прерывистый характер и вызывает вибрацию.

Поршневые компрессоры одностороннего действия — это компрессоры, в которых хладагент действует с одной стороны. В компрессорах двойного действия хладагент действует с двух сторон поршня.

Типы компрессоров одностороннего действия включают;

  • Компрессоры открытого типа
  • Обслуживаемые полугерметичные компрессоры
  • Обслуживаемые полугерметичные компрессоры с болтовым креплением
  • Сварные герметичные компрессоры

Эти поршневые компрессоры бывают с низкой, средней и высокой рабочей температурой. Вы найдете поршневые компрессоры в бытовых холодильниках и морозильных камерах (сварные герметичные компрессоры). В коммерческих холодильных установках и системах кондиционирования воздуха используются как полугерметичные, так и сварные герметичные компрессоры.

2. Ротационно-пластинчатый компрессор

Лопасти делят цилиндр на всасывающую и нагнетательную секции. Поршни вращаются для увеличения и уменьшения объемов секций. Непрерывное вращение обеспечивает всасывание, сжатие и выпуск газа.

Работа пластинчато-роторного компрессора включает пять действий. Эти действия; начало, всасывание, сжатие, нагнетание, затем конец. Каждое вращение коленчатого вала выполняет все эти пять действий.

Роторно-пластинчатые компрессоры можно найти в бытовых холодильных установках и кондиционерах. Они также используются в тепловых насосах.

3. Винтовой компрессор

В этом компрессоре используются винтовые роторы для сжатия больших объемов хладагента. Сжатие включает в себя двигатель и роторы с наружной и внутренней резьбой.

Двигатель вращает охватываемый ротор через коленчатый вал. Охватываемый ротор перемещает охватывающий ротор по мере того, как роторы входят в зацепление друг с другом.

Зацепляющиеся роторы нагнетают хладагент через всасывающий патрубок компрессора. Сжатый хладагент выходит через выпускной патрубок под более высоким давлением.

Винтовой компрессор конкурирует с большими поршневыми и малыми центробежными компрессорами. Вы найдете винтовые компрессоры в коммерческих и промышленных системах охлаждения и кондиционирования воздуха.

4. Центробежный компрессор

Другое название центробежного компрессора — турбо или радиальный компрессор. Эта машина сжимает хладагент за счет кинетической энергии вращающихся крыльчаток. Когда рабочие колеса вращаются, они нагнетают хладагент через входную лопасть. Чем выше скорость рабочего колеса, тем выше давление.

Затем хладагент высокого давления проходит через диффузор. В диффузоре объем газа хладагента расширяется по мере уменьшения скорости. Центробежные компрессоры преобразуют кинетическую энергию высокоскоростного хладагента низкого давления. В результате получается низкоскоростной газ высокого давления.

Центробежные компрессоры подходят для больших систем охлаждения. Центробежный компрессор является фаворитом среди коммерческих и промышленных холодильных систем.



Принцип действия различных компрессоров делает их пригодными для некоторых применений. Конструкция также может сделать компрессор непригодным для других целей. Такие характеристики, как охлаждающая способность, цена, эффективность и надежность, являются ключевыми факторами, которые следует учитывать.

Компрессор занимает центральное место в холодильной технике, и вы должны знать и понимать, как он работает. В Compressors Unlimited у нас есть огромный запас восстановленных компрессоров для ваших коммерческих холодильных нужд.
