Проверка пускового реле холодильника: Как Проверить Пусковое Реле Холодильника

Проверка работоспособности реле холодильника

Опыт имеет значение!

19 лет на рынке ремонта

10 лет эволюции поиска запчастей

Большинство современных холодильников оснащены однофазными двигателями, которые запускаются с помощью реле. При выходе из строя этого компонента, компрессор перестает работать. Прежде чем менять пусковое устройство, нужно убедиться в его неисправности. В нашей статье мы расскажем, как проверить реле холодильника в домашних условиях без привлечения мастера.

Инструкция проверки реле холодильника

Современные модели холодильного оборудования оснащаются позисторными реле. Диагностика состоит из нескольких этапов.

Диагностика контактов

Для начала сделайте визуальный осмотр контактов. Окислившиеся и загрязненные клеммы нужно зачистить наждачкой. При наличии следов горения на гнездах, последующий ремонт не имеет смысла.

Не забудьте посмотреть нижнюю контактную группу. При необходимости более плотного примыкания или ослабления контактов, подогните или отогните пластинку соответственно.

Возможно, требуется замена сердечника.

Проверка штока реле

Для осмотра штока зажмите верхнюю пластинку. Ржавчину и загрязнения уберите с помощью антикоррозионного средства, чтобы достичь плавного хода пластинки. Иначе она будет подниматься с задержкой и повлечет за собой перебои в работе компрессора. Эта поломка проявляется холостыми попытками включить двигатель.

Проверка обмотки компрессора

При исправном состоянии контактов и штоков нужно проверить напряжение на реле. Диагностика выполняется попарно по следующей схеме:

• Правый и левый;
• Верхний и правый;
• Верхний и левый.

У исправного компрессора показывается максимальное сопротивление Омах в допустимых пределах. Показатель OL говорит об отсутствующем напряжении. В этом случае проблему нужно искать в моторе.

Диагностика реле

При наличии напряжения и исправном состоянии контактов, проблема скрывается в самом реле. Для выявления очага поломки нужно прозвонить клеммы. При отсутствии сигнала реле нуждается в замене.

Проверка реле РТП-1 и РТК-Х

Пусковое устройство устанавливают стрелкой вверх, тестером прозванивают первый и третий контакты. При наличии звукового сигнала реле исправное. В устройствах РТП-1 и РТК-Х также необходимо делать внешний осмотр, поскольку часто замыкание происходит через пластину, удерживающую контакты.

Диагностика реле ДХР и LS-08B

При проверке реле LS-08B ДХР и ДХР укладывают на поверхность таким образом, чтобы планка с клеммами смотрела вверх. С помощью тестера прозванивается пара 1-й и 4-й или 1-й и 3-й зажима. Модели LS-08B кладут внутренней стороной вверх, мультиметром прозваниваются контакты между второй и всеми или третьей и всеми. В местах отсутствия контакта находится очаг поломки.

На завершающем этапе протрите спиртом трущиеся детали, соберите и подключите реле к холодильнику. Если компрессор не включился, пусковое устройство подлежит замене.

Перед покупкой нового пускового устройства проверьте холодильник без реле. Возможно, поломка локализуется в другом месте. Если бытовая техника не включается, беспрерывно работает или долго не выключается, проблема может скрываться в терморегуляторе.

Датчик нужно снять, а на свободные контакты посадить перемычку. Если компрессор запускается, проверьте сам термостат. Прибор погружают в холодную воду. Тестером прозванивают выходные контакты или замеряют выходное сопротивление. При наличии сопротивления или отсутствии контакта, термореле нуждается в замене.

Если Вам не удалось выявить и (или) устранить поломку самостоятельно, закажите услуги по ремонту холодильников у компании «ПластХладо».

Основные направления деятельности нашей компании:
Срочный ремонт холодильников на дому в Москве и области
Запчасти для холодильников с доставкой на дом по всей России
Мы также собрали немного полезной информации по холодильникам:Перейти к оглавлению справочника

Электронная панель управления холодильника «Вестфрост»

В этой статье мы рассмотрим электронную панель управления холодильников «Вестфрост», установленную в большинстве моделей, ошибки, которые могут отображаться и способы устранения типовых проблем в работе ЭПУ.



Компрессоры: маркировка и правила перевозки

Для исключения возникновения поломок в процессе транспортировки мотор-компрессоров производители разрабатывают обязательные требования к их перевозке. Они могут серьезно отличаться в зависимости от марки и конструкции компрессора. Приводим наглядные примеры.



Почему мы не продаем автоматику?

Компрессоры(моторы), испарители, конденсаторы, хладаген(хладон), фреон, термостаты, терморегуляторы, пуско-защитные реле, датчики, ТЭНы, таймеры, фильтры осушители. Всего этого для холодильников у нас больше нет!!! Узнайте почему… остались жалкие остатки.



---

подробнее

Преимущества компании «ПЛАСТХЛАДО»

Прямые поставки
от производителя

Ассортимент
более 2700 наименований

Проф. подбор
консультация технолога

Доставка
по всей России

Как проверить пусковое реле холодильника? Подобрать пусковое реле для инверторного холодильника-схема подключения

Для создания рабочего давления в контуре в рефрижераторах используют мотор-компрессорные блоки, объединяющие в себе однофазный электродвигатель и механический компрессор. Электромотор имеет две отдельных обмотки: пусковую и рабочую. Это связано с тем, что при запуске двигателю необходимо значительно больше энергии, чем в процессе работы и, при подключении одновременно обеих обмоток, его мощность возрастает и он легко преодолевает силы трения остановившегося оборудования. После запуска стартовая обмотка отключается и движок компрессорного узла работает в более щадящем режиме. Роль управляющего элемента, коммутирующего обмотки мотора выполняет пускозащитное реле холодильника. В нем объединены система запуска электромотора и термопластина, защищающая компрессор холодильника от перегрева. Если по какой-то причине ток через эту пластину увеличивается, она нагревается и размыкает цепь питания компрессора.

Как проверить реле холодильника

В современных рефрижераторах производители могут устанавливать два типа пускозащитной арматуры: на базе индукционной катушки или позистора. Поэтому, перед тем как проверить пусковое реле холодильника, необходимо выяснить, какой механизм запуска электродвигателя установлен в вашей модели. Исполнительные механизмы обоих типов релейных модулей практически не отличается: при замыкании контактов на пусковую обмотку подается напряжение, а после отпускания якоря реле – обмотка обесточивается и не участвует в работе электродвигателя. Термоконтакт представляет собой биметаллическую пружину, которая удерживает контакт цепи электродвигателя замкнутым. При увеличении тока, она, нагреваясь, деформируется и контакт размыкается, предотвращая выход со строя важных компонентов холодильника.

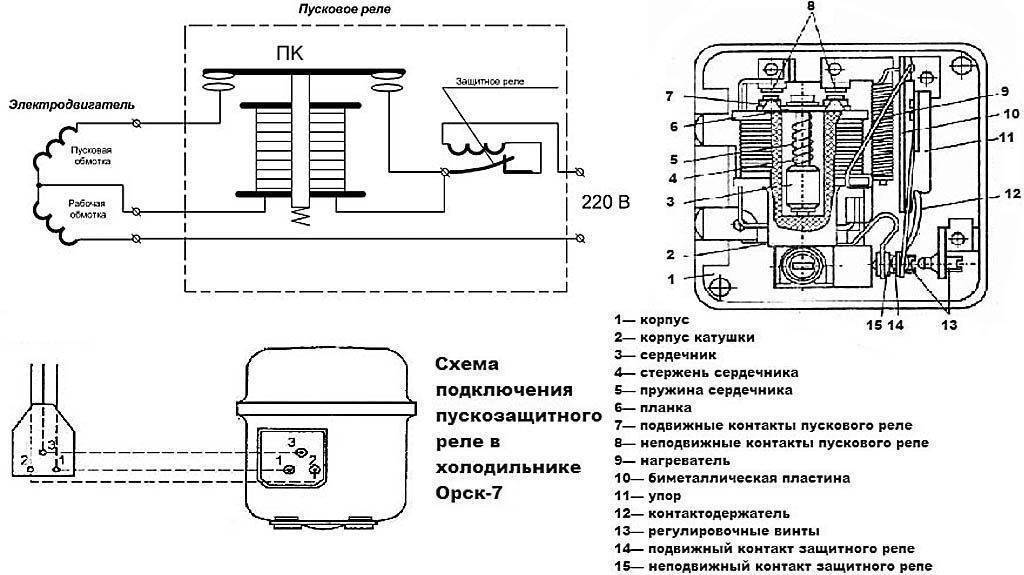

Как проверить исправность реле индукционного типа

Катушка электромагнитного реле последовательно включена в цепь рабочей обмотки электродвигателя. При подаче напряжения на электродвигатель, ток в цепи резко возрастает и пусковое реле компрессора срабатывает, подключая дополнительную обмотку и увеличивая вращающий момент. Электромотор запускается и, после вхождения в режим, ток в его цепи уменьшается. Его величины недостаточно для удержания якоря электромагнитного реле и его контакты, под воздействием пружины, размыкаются, отключая пусковую обмотку.

Если после включения напряжения, электродвигатель не подает признаков жизни, а пусковое реле компрессора холодильника не срабатывает, необходимо проверить целостность цепи питания электромотора. Виновником проблемы, помимо нарушения контактов и целостности проводов, может стать обрыв обмоток мотор-компрессорного блока, неисправность катушки электромагнитного реле или же срабатывание термозащиты. Помимо этого, реле может не срабатывать из-за нарушения ориентации и “механической” блокировки якоря (модуль должен устанавливаться нарисованной на корпусе стрелкой вверх). В случаях, когда пусковое реле для холодильника “щелкает”, но компрессорный узел не запускается – вероятнее всего неисправен сам компрессор.

Чтобы проверить реле в холодильнике:

• обесточивают рефрижератор, вытащив вилку шнура из электророзетки;
• разбирают корпус;
• вытаскивают соленоид;
• визуально проверяют целостность всех элементов и состояние контактов. При необходимости, их зачищают наждачкой.



Как проверить пускозащитное реле холодильника на позисторе

Электромеханические модели пускозащитных модулей рефрижераторов не отличаются высокой надежностью. И, чаще всего, мотор-компрессор не запускается из-за подгорания или нарушения проводимости в контактах реле. Поэтому в современных рефрижераторах производители устанавливают бесконтактные пускозащитное реле, в которых для включения/отключения пусковой обмотки используются свойства позистора увеличивать свое сопротивление при нагревании.

Позистор устанавливается последовательно в цепь пусковой обмотки. В момент подачи напряжения на мотор-компрессорный блок, температура позистора не отличается от комнатной. При этом он обладает минимальным электрическим сопротивлением и ток беспрепятственно подается на стартовую обмотку электродвигателя. Увеличившийся через позистор ток нагревает его, и уже через несколько секунд сопротивление терморезистора увеличивается настолько, что ток через пусковую обмотку не проходит. При работе мотор-компрессорного блока он постоянно остается горячим, что не дает остыть термистору. После отключения компрессора, позистор остывает вместе с ним, подготавливая цепь запуска к следующему циклу.

Проверить исправность позистора можно, как тестером или мультиметром, так и собрав на базе реле несложную тестовую схему;

• на клеммы “нулевого” и “фазного” провода на входе устройства подсоединяют шнур с электровилкой;
• на выход, к клеммам пусковой обмотки, включается обычная лампа накаливания стоваттной мощности;
• вилку включают в электророзетку;
• если устройство исправно, лампа должна загореться и спустя 20-40 секунд погаснуть. Длительное время свечения связано с тем, что ток в при включении обмотки существенно больше, и там позистор “закроется” уже через пару секунд.

Проверку следует производить аккуратно, учитывая опасность электротока. Если вы не имеете опыта обращения с электрокомпонентами, обращайтесь к нам. Наш сервисцентр выполняет ремонт холодильников в Киеве и пригородах. Вам не придется везти агрегат в мастерскую – все работы мы выполняем на дому.

Проверка пускового реле мультиметром

Последовательность и методика проверки зависит от того, по какому принципу работает реле на холодильник. Но перед тем, как проверить реле холодильника, независимо от варианта исполнения механизма, рефрижератор нужно обесточить. Рассмотрим, последовательность проверки пуско-защитных модулей различных типов. Перед тем, как проверить позистор мультиметром, необходимо отключить все внешние цепи. Также можно извлечь терморезистор из подпружиненных контактов. После этого нужно измерить сопротивление позистора. При комнатной температуре оно должно 10-20 Ом. После нагрева оно резко увеличивается практически до бесконечности. В реле индукционного типа тестером измеряют сопротивление обмотки соленоида. Обычно оно составляет несколько Ом.

Если при проверке мультиметром и внешнем осмотре неполадок пускозащитном модуле не обнаружилось, проверьте сопротивление пусковой и рабочей обмоток. Также нужно убедиться, что термозащита в модуле находится в замкнутом положении. Для этого также нужно воспользоваться мультиметром.

Как обойти пусковое реле на холодильнике

Автор Дэниел Лэйни / 28 июля 2021 г.

Пусковые реле необходимы для предотвращения перегрева холодильника. В идеале, вы должны поручить профессионалу установить новое пусковое реле, если ваше старое сгорит.

Однако, если вам нужно временное обходное решение, мы расскажем, как это сделать.

Давайте начнем.

Содержание

• • 90 013

Начальные меры предосторожности

Хотя можно обойти пусковое реле холодильника, делать это следует только в исключительных случаях. . Кроме того, вы никогда не должны использовать метод обхода в течение длительного времени; цель пускового реле — предотвратить перегрев холодильника.

Таким образом, обходя эту важную систему и эксплуатируя ее таким образом в течение длительного времени, вы подвергаете себя риску необратимого повреждения вашего холодильника.

Прежде чем приступить к шагам обхода, которые мы рассмотрим далее, обязательно отключите холодильник от сети и выключите автоматический выключатель.

Вы также можете отодвинуть холодильник от стены, чтобы у вас было безопасное место для работы. Напоминание о том, что холодильники имеют тяжелую верхнюю часть, поэтому обратитесь за помощью к другому взрослому, прежде чем пытаться переместить холодильник.

Как обойти пусковое реле холодильника

Хорошей новостью является то, что можно легко обойти пусковое реле холодильника, чтобы охладить продукты. Мы опишем общие шаги, которые вам необходимо предпринять для этого.

Тем не менее, вы всегда должны сверяться с руководством пользователя вашего холодильника; это поможет вам понять проводку, так как она должна содержать электрическую схему.

Готовы обойти систему пускового реле вашего холодильника? Давай начнем.

Шаг 1: Используя обычную отвертку, снимите накладку, закрывающую систему реле. Вы найдете его в нижней части холодильника, в задней части, обращенной к стене.

Шаг 2: Покачивайте металлическую коробку, расположенную в правом нижнем углу, пока система пускового реле не окажется в поле зрения.

Шаг 3: С помощью отвертки с плоской головкой создайте пространство между пусковым реле и корпусом, нажав между ними.

Шаг 4: С помощью отвертки с плоской головкой нажимайте на пусковое реле до тех пор, пока его не будет достаточно легко снять.

Шаг 5: Вытащив систему реле из холодильника, снимите прикрепленные к ней металлические разъемы.

Шаг 6: Используйте плоскогубцы и зачистите часть каждого из двух проводов.

Шаг 7: Подсоедините провода к корпусу пускового реле и закрепите их изолентой. Таким образом, шаг обхода завершен, и вы снова подключили цепь.

Шаг 8: Вставьте коробку релейной системы обратно так, как вы ее сняли. Не забудьте привинтить крышку к задней стенке холодильника.

Шаг 9: Включите автоматический выключатель, включите холодильник и верните его на место у стены.

Помните, что оставлять холодильник в режиме байпаса слишком долго вредно для его здоровья.

Поэтому вам следует начать с обращения за помощью к обученному специалисту.

Если техник не может приехать к вам домой прямо сейчас, вы можете использовать описанный здесь метод байпаса, чтобы тем временем охлаждать скоропортящиеся продукты.

Тем не менее, вы должны оставаться рядом с холодильником, чтобы следить за его перегревом. Если это начнет происходить, позвоните соседу, чтобы узнать, можете ли вы хранить еду в его холодильнике, так как лучше отключить холодильник до прибытия техника.

Необходимые инструменты

Вам нужно подготовить некоторые основные инструменты, чтобы обойти пусковое реле на холодильнике. Скорее всего, они уже лежат у вас в гараже. В их число входят:

• Обычная и плоская отвертки
• Изолента
• Плоскогубцы

Что делает пусковое реле в холодильнике?

Пусковое реле холодильника имеет решающее значение для его работы, поскольку оно управляет компрессором. Если пусковое реле дает сбой, компрессор не сможет поддерживать холод внутри вашего холодильника.

Возможно, вы впервые слышите слово «компрессор», но вы, вероятно, уже слышали его бесчисленное количество раз — это , который издает жужжащий звук, когда в вашем холодильнике включается охлаждение.

Признаки поломки системы пускового реле

Существует несколько признаков, которые указывают на то, что в вашем холодильнике проблема с пусковым реле. Давайте посмотрим на каждый.

1. Холодильник не охлаждает

Тепловатый холодильник — один из главных признаков того, что в вашем холодильнике проблема с пусковым реле. В некоторых случаях вы можете услышать, как ваш холодильник редко гудит. Но если пусковое реле имеет сильные повреждения, вы его вообще не услышите.

2. Шум щелчков

Так же, как вы можете услышать гул компрессора, вы также можете услышать звук одиночных щелчков, когда пусковое реле включает компрессор. Однако, если ваше пусковое реле неисправно, вам не удастся каждый раз включать компрессор.

Таким образом, вы, скорее всего, услышите частые щелчки без последующего гула. Если предположить, что проблема заключается в неисправном пусковом реле, щелчки обычно происходят с интервалом в 2–5 минут.

3. Проверка на тряску и дребезжание

Последний способ определить, не работает ли ваше пусковое реле, — это выполнить проверку на тряску и дребезжание. Начните с отключения холодильника. Затем откройте отсек, который находится сзади — там находятся компрессор и пусковое реле.

После отключения пускового реле слегка встряхните его. Вы не услышите шума, если пусковое реле в хорошем состоянии. Однако, если он гремит, вам необходимо установить новое реле.

В качестве предостережения: если вы не слышите дребезжания, но ваш холодильник отображает две другие проблемы, описанные здесь, проблема, скорее всего, связана с компрессором. К сожалению, компрессоры являются более дорогостоящими и более сложными в ремонте, чем пусковые реле.

Что вызывает неисправность реле холодильника?

Помимо старости, есть несколько распространенных причин, которые приводят к выходу из строя системы пускового реле холодильника.

Электрические скачки

Ни для кого не секрет, что электрические скачки вредны для электроники, и холодильники не являются исключением. Во время скачка напряжения пусковые реле получают слишком большую электрическую нагрузку.

В результате они начинают перегреваться и даже могут плавиться. Когда это происходит, реле срабатывает и может даже расплавиться от слишком сильного нагрева.

Проблема с двигателем

Если двигатель вашего холодильника выходит из строя, это может привести к тому, что через проводку будет проходить слишком большое напряжение. Отказ двигателя может быть результатом слишком частого включения и выключения компрессора. Из-за нагрузки на двигатель может произойти перегрев, который вызовет такие же проблемы с пусковым реле, как скачки напряжения.

Иногда все, что нужно реле стартера, — это сброс вместо совершенно новой детали. Чтобы определить, так ли это, отключите холодильник от сети и подождите, пока металл реле не остынет. Если металл реле уже начал плавиться, вы, скорее всего, увидите, как оно возвращается к своей прежней форме.

После того, как холодильник остынет, снова подключите его к сети. Если у вас больше нет признаков поломки системы реле, вы, вероятно, вовремя обнаружили проблему. Однако, если проблема не устранена, вам необходимо заменить пусковое реле новым реле, чтобы избежать необратимого повреждения вашего холодильника.

Заключение

Обход пускового реле холодильника следует использовать только как временное решение. Поэтому следует как можно скорее приобрести новое пусковое реле. Очень важно правильно установить новое пусковое реле, чтобы избежать проблем в будущем.

По этой причине мы настоятельно рекомендуем обратиться к опытному специалисту, который сделает это за вас.

Распространенные проблемы с холодильником LG: как их исправить

LG — это бренд, известный своим качеством и надежностью. Компания LG существует уже более 50 лет, производя невероятно прочные продукты, заслужившие доверие потребителей. Однако это не означает, что их продукция безупречна. В то время как технологии развиваются семимильными шагами, даже бытовая техника таких авторитетных компаний, как LG, не лишена проблем.

Понимание часто встречающихся проблем может помочь вам определить, что может пойти не так, что является первым шагом к устранению неполадок. Холодильники LG — отличные продукты, но есть несколько часто встречающихся проблем, о которых вам следует знать, если ваш холодильник начинает барахлить.

Поскольку это общее руководство, не относящееся к какой-либо марке или модели в линейке LG, обязательно ознакомьтесь с руководством пользователя вместе с этим руководством.

1. Линейный компрессор холодильника LG не работает

С развитием технологий развиваются и наши новые бытовые приборы, которые становятся тише, эффективнее и проще в ремонте. LG постоянно работает над обновлением одного компонента — линейного компрессора, который теперь доступен в некоторых моделях. Он работает только тогда, когда это необходимо устройству, является энергоэффективным, а также тише, чем обычные компрессоры.

К сожалению, многие пользователи LG сообщают о проблемах с компрессорами. Наиболее распространенной причиной является неисправное уплотнение, которое может помешать работе компрессора. Итак, если ваш холодильник работает, но не охлаждает, есть большая вероятность, что у вас проблема с компрессором. Если это проблема, вам нужно будет вызвать лицензированного специалиста для ее ремонта.

2. Холодильник LG не охлаждает

Хотя холодильники LG пользуются огромной популярностью и используются во многих семьях, холодильники LG не являются самыми эффективными брендами, когда речь идет о возможностях охлаждения. На самом деле, были жалобы клиентов на то, что их холодильники перестали полностью охлаждать.

Существует множество различных компонентов, которые должны работать в гармонии, чтобы ваш холодильник охлаждался и оставался прохладным. Если какой-либо из этих компонентов имеет проблемы или перестает работать, это может привести к полной остановке работы холодильника LG.

Чтобы устранить эти проблемы, вам потребуется примерное представление о симптомах/проблемах вашего холодильника.

Неисправный компрессор

Компрессор холодильника работает для того, чтобы продукты внутри холодильника оставались прохладными и свежими. Это очень деликатная установка, поэтому неисправности или проблемы с компрессором могут помешать холодильнику нормально охлаждаться или оставаться слишком теплым. В большинстве моделей компрессор расположен в нижней части задней стенки холодильника.

Для доступа к компрессору необходимо снять заднюю панель. Обязательно обратитесь к руководству пользователя, если у вас есть какие-либо проблемы. Вы должны услышать бегущий / жужжащий шум, если он работает правильно. Если вы не уверены, вам следует обратиться к лицензированному специалисту для диагностики проблемы.

Неисправный двигатель конденсатора

Еще одним важным компонентом является двигатель конденсатора. Если двигатель работает неправильно, вы можете заметить, что ваш холодильник издает странные звуки, перегревается или счета за электроэнергию превышают норму.

Первое, что нужно сделать, это проверить змеевики конденсатора на наличие мусора или каких-либо отложений, которые могут мешать лопастям вентилятора.

При значительном уменьшении потока воздуха холодильник и морозильник могут в конечном итоге отключиться. Если у вас все еще возникают проблемы после очистки змеевиков и обеспечения свободного вращения лопастей вентилятора, вам может понадобиться новый двигатель компрессора.

Неисправность пускового реле

Неисправное пусковое реле также может привести к неправильной работе компрессора холодильника. Это простая проблема для устранения неполадок. Все, что вам нужно сделать, это проверить непрерывность реле.

Для начала снимите заднюю панель устройства, что позволит получить доступ к реле снизу. Найдя реле, проверьте его целостность с помощью мультиметра. Если непрерывности нет, необходимо заменить реле.

Неисправен двигатель вентилятора испарителя

Испаритель отвечает за циркуляцию холодного воздуха из морозильной камеры в холодильник. Проблема с охлаждением вашего холодильника также может указывать на неисправность двигателя вентилятора испарителя.

Для начала убедитесь в отсутствии отложений или засоров, которые мешают вращению вентилятора. Вы также должны убедиться, что двигатель работает свободно, и удалить любой мусор или отложения, очистив его пылесосом.

Утечка воды из холодильника LG

Утечка воды из холодильника никогда не является хорошим признаком, особенно если она вытекает из холодильника. К сожалению, это также одна из самых распространенных проблем с любым холодильником. Протечки воды чаще всего происходят при закрытой двери. К счастью, есть несколько шагов, которые вы можете выполнить, чтобы в большинстве случаев исправить протекающий холодильник.

Замерзла/засорилась сливная линия:

Протекающий холодильник представляет опасность по целому ряду причин, он может испортить продукты внутри, а если вода переливается через край, это может привести к повреждению шкафа под холодильником и даже к протечке на пол. . Один из верных способов предотвратить это — проверить и убедиться, что слив холодильника не замерз и не забит. Если это так, вам нужно будет растопить лед или убрать мусор с помощью горячей воды.

Неисправность бака в сборе : Другой причиной внутренних утечек являются неисправные соединения бака. Если вы заметили утечки, вы должны визуально осмотреть их и убедиться, что они заменены, если есть какие-либо повреждения.
