Схема работы проходного выключателя

Мы заходим в помещение и включаем свет. С этой задачей отлично справляются выключатели. Что может быть проще. Однако, выключатели сильно отличаются друг от друга, как по дизайну, так по функциональности и способу установки. Устройство изготавливают из высококачественного ударопрочного пластика c гладкими поверхностями. Устанавливаются выключатели в легкодоступных местах и работают в цепях открытой и скрытой электропроводки. Дизайн устройств отличается разнообразием. Есть классические изделия не подверженные  веяниям моды. Встречаются  модели, придающие интерьеру черты индивидуальности. Цветовая палитра выключателей способна удовлетворить самый изыскательный вкус. Строгие (белые или черные), разнообразных цветов и оттенков.  Поэтому добиться сочетания с обоями, деревянными панелями обшивки или мебелью — задача вполне решаемая. Многие компании выпускают  изделия  с декоративными сменными панелями. После установки выключателя, на смонтированный механизм легко можно установить различные накладки. Теперь поговорим о функциональности и рассмотрим схемы подключения обычных и проходных выключателей (переключателей).  Выключатели бывают одиночными, двойными или тройными. Могут устанавливаться в блоки для решения сложных светотехнических задач и расширенного управления освещением.  Если по техническому заданию требуется  включать одну световую группу с двух и более  мест- устанавливаются проходные выключатели (переключатели). Схемы подключения приведем ниже.

Одиночный выключатель

Устанавливается при входе в небольшие помещения. Управляет одним светильником или группой светильников небольшой мощности. На картинке справа приведена схема подключения одиночного выключателя и внешний вид. Одиночные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты.

Двойной выключатель

Как и одиночный выключатель  устанавливается при входе в небольшие помещения. Управляет двумя группами светильников. Например, люстра + бра или люстра с двойным включением. Двойные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения двойного выключателя и внешний вид.

Тройной выключатель.

Управляет тремя группами светильников. Применяется в случае,  когда необходимо с одного места включать разные световые зоны. Это квартиры, офисы, производственные помещения. Тройные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения тройного выключателя и внешний вид

Блок выключателей.

Выключатели, установленные в блоках, могут управлять любым количеством светильников, ограничиваются лишь «полетом фантазии» дизайнера и пожеланиями заказчика. Однако, на практике обычно применяются блок, состоящие из двух или трех выключателей.

Проходной выключатель (переключатель).

Устанавливается в местах, где необходимо включать одну группу светильников с одного, двух, трех и более мест. Длинные коридоры, лестницы, различные входы в здание и т. д. Что же представляет из себя проходной выключатель (переключатель). Рассмотрим несколько схем.

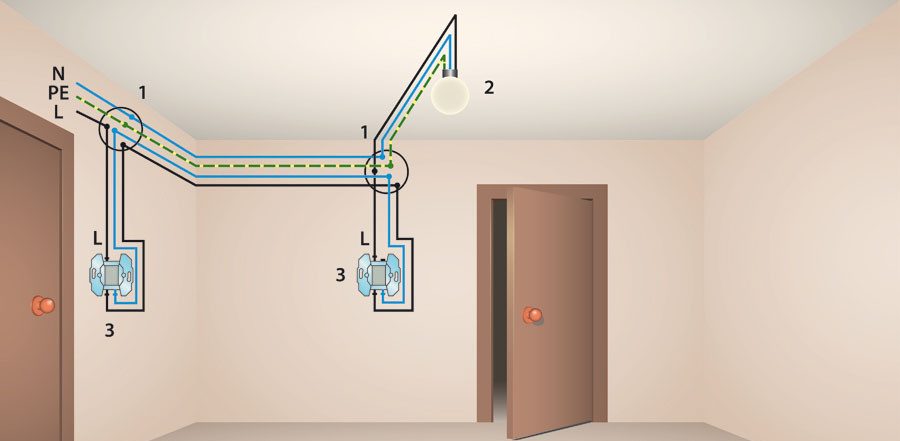

Включение в двух местах, с применением обычных переключателей.

1. Делаем разметку, подготавливаем места для установки.
2. Выполняем отверстия под установочные коробки и устанавливаем их.
3. Прорезаем штробу от выкл.1 до выкл.2  и от выкл.2 до распределительной коробки.
4. Прокладываем трехжильный кабель, например NYM 3×1,5.
5. Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты наших переключателей.
6. Контакт линия «L» второго выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную)  жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к  фазе. Все, наш проходной выключатель (переключатель) готов. Можно пользоваться.

Монтаж проходного выключателя (переключателя) с возможностью включения с трех и более мест.



Схема реализуется с применением двух обычных переключателей и одного двойного спаренного.

1. Делаем разметку, подготавливаем места для установки.
2. Выполняем отверстия под установочные коробки и устанавливаем их.
3. Прорезаем штробу от выкл.1 до выкл.2,  от выкл.2 до выкл.3   и от выкл.3 до распределительной коробки.
4. Прокладываем трехжильный кабель, например NYM 3×1,5.
5. Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты переключателя(выкл.1) с «L» спаренного переключателя(выкл.2).
6. Устанавливаем перемычки, как показано на схеме и идем на отходящие контакты последнего переключателя.
7. Контакт линия «L» последнего выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную)  жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к  фазе.
    Для получения четвертой, пятой и т.д. точки включения надо всего лишь добавлять спаренные переключатели, это хорошо видно на картинке.

Проходной переключатель — анимация

На самом деле все эти сложные схемы с монтажом переключателей, спаренных двойных переключателей, перемычек, заменяют один единственный выключатель.  Мы предлагаем Вашему внимания, самую простую монтажную схему установки проходного выключателя (переключателя). Все просто и понятно, в распределительной коробке все это подключается как простой выключатель. На анимации это хорошо видно.

Выключатели с классом защиты  IP.

Показатель защиты электроприборов IP состоит из двух цифр. Первая — показывает защиту от проникновения твердых частиц внутрь конструкции розетки:

0 – защиты нет;
1 – размером от 50 мм;
2 – размером от 12 мм;
3 – размером от 2,5 мм;
4 – размером от 1 мм;
5 – защита от пыли;
6 – полная защита от пыли.

Вторая — показывает защищенность от влаги:

0 – защиты нет;
1 – от вертикально падающих капель;
2 – от капель воды, падающих под углом 15°;
3 – от наклонно падающих брызг, угол наклона до 60°;
4 – от брызг;
5 – от водяных струй;
6 – от мощных водяных струй;
7 – от временного погружения в воду;
8 – от продолжительного погружения в воду.

Таким образом, если в инструкции указан показатель IP65, это означает, что электрический выключатель защищен полностью от пыли, а так же от водяных струй.  Устанавливаются выключатели IP65 На улице, в мойках гаражах. Изготавливаются из прочного морозостойкого пластика, декоративная панель крепиться к коробке через уплотнитель. На входе электрического кабеля так же стоит резиновая манжета. Однако, любуясь стильным дизайном современных выключателей, восхищаясь их функциональностью, не следует забывать, что работают эти устройства в электрических сетях с опасным для жизни напряжением. Поэтому, первое требование к ним — полная безопасность в эксплуатации, которая достигается путем применения качественных комплектующих и высокой квалификацией электромонтажников, которые устанавливают это оборудование. У исправного и правильно установленного выключателя, все неизолированные токоведущие части недоступны для прикосновения. Так же следует помнить, что максимально допустимые величины тока и напряжения, на которые рассчитан конкретный выключатель, указаны на его корпусе. Превышение их ведет к перегреву и выходу из строя, а в некоторых случаях — к пожару. Избежать столь неприятного исхода весьма просто — надо лишь правильно подобрать выключатель и поручить его установку профессионалам. Специалисты ООО  Ск «Элит- Сервис» помогут подобрать Вам оборудование, дадут необходимые консультации и выполнят монтаж и сопутствующие электромонтажные работы.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (921) 930-58-85

Заказать

Схема подключения проходного выключателя с 2 и 3 мест.

Содержание

• Общий принцип работы проходного выключателя
• Проходной выключатель: деление на типы
• Установка выключателя с управлением из двух точек
• Установка проходного выключателя в трех точках
• Монтаж двухклавишного проходного выключателя

Проходной выключатель представляет собой выключатель, который делает возможным включение и выключение освещения в управляемых данным механизмом светильниках из нескольких мест.

Несмотря на сравнительно высокую стоимость, бывают случаи, когда он является необходимым. Вот примеры этих случаев.

• Освещение расположено в длинном коридоре или большом актовом зале. В таком случае гораздо удобнее иметь возможность включить или выключить свет в разных местах, а не бегать по огромному пространству в поисках возможности выключить свет;
• спальня является местом для отдыха нескольких человек. Лучше всего, если каждый из них будет иметь возможность управлять освещением, не вставая с кровати;
• в квартире находится человек, стесненный в движениях в силу своих физических особенностей;
• в доме расположена межэтажная лестница;
• освещение проведено в подвальное или складское помещение большого размера.

Общий принцип работы проходного выключателя

Работа проходного выключателя осуществляется за счет коммутации реверсных проводников, контакт между которыми устанавливается посредством соединения клеммами. Соединение всех их между собой происходит в распределительной коробке. С одним из выключателей соединяется питающий проводник. Посредством другого такого же устройства, этот проводник входит в контакт с проводником освещения. Оба имеют фазный принцип работы и поэтому их монтаж осуществляется только с использованием трехжильного провода.

Внимание! Все вышеизложенное относительно количества используемых проводников и необходимых контактов, а также количественной характеристики используемого провода является верным только в случае установки проводного выключателя с двумя местами управления освещением.

В случае установки проводного выключателя с тремя местами управления освещением, все значения вышеуказанных количественных характеристик автоматически увеличиваются на 1. В случае установки проводного выключателя с четырьмя местами управления—на 2 и т. д.

Проходной выключатель: деление на типы

Существует три основных критерия, по которым можно подвергнуть классификации проходные выключатели: количество точек управления освещением, количество клавиш управления освещением в одной точке управления и способ управления освещением.

По количеству точек управления выключатели делятся на установленные в одном месте, двух местах, трех местах и т. д.

По способу управления эти устройства бывают:

• клавишными;
• сенсорными;
• управляемыми с помощью дистанционного пульта.

Обращаем внимание, что устанавливать проходные выключатели, оснащенные пультом дистанционного управления, все же является некоторым излишеством: дистанционное управление переключателем, по сути, сводит на нет необходимость установки проходного приспособления.

Если есть желание пустить пыль в глаза, то такая сенсорная штучка, да еще и не в одном экземпляре будет как нельзя кстати, тут ничего не скажешь.

Если управление выключателем осуществляется с помощью клавиш, то по их количеству, отвечающие этому условию устройства, подразделяют на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т. д.


Нужно заметить, что способ управления выключателями не имеет особого влияния на способ его установки.

Более важными являются другие факторы.

Установка выключателя с управлением из двух точек

1. Для начала, как уже говорилось, нужно отыскать переключатели. На каждый из них должно приходиться по три контакта.  У любого контакта обязательно имеется два состояния, в каждом из которых он может находиться попеременно. При этом один контакт каждого переключателя должен быть общим для двух оставшихся контактов этого переключателя. В зависимости от положения «общий контакт» замыкается то с одним, то с другим контактом переключателя.
2. Теперь нужно, чтобы нулевой провод соединял источник электроснабжения с распределительной коробкой, а после соединил распределительную коробку с лампой. Фазный провод должен соединяться с распределительной коробкой, а далее выходить на лампу. Все это должно быть выполнено для обоих переключателей.
3. Далее необходимо внутри распределительной коробки осуществить соединение двух переключаемых контактов одного переключателя с двумя переключаемыми контактами другого.
4. После этого следует произвести непосредственно монтаж схемы. Проходные переключатели устанавливаются на заранее приготовленные для них места. От каждого из переключателей делается вывод трехжильного кабеля. Производится монтаж светильников. Осуществляется параллельное соединение друг с другом. Делается вывод двухжильного кабеля от светильников.
5. Теперь главное правильно произвести монтаж распределительной коробки.  Именно в эту коробку делается ввод кабеля от светильников, провода от источника электроснабжения и проводов от самих переходных переключателей. При этом нужно уделить особое внимание правильному расположению этой коробки. Для ее расположения лучше всего найти такое место, чтобы для осуществления работы проходного переключателя существовала необходимость только в относительно коротких кабелях (этого требуют соображения экономии), а также чтобы данная коробка никому не мешала в быту.
6. Работа почти закончилась, но нужно убедиться, что в один прекрасный момент выключатели не преподнесут сюрприз в виде пожара. Для этого нужно несколько раз ими пощелкать и проверить, не искрят ли они.


Установка проходного выключателя в трех точках

В принципе, между способом установки проходного переключателя в двух точках и способом, с помощью которого проходной выключатель устанавливается в трех местах, существует мало отличий. Главное из них состоит в том, что устройство третьего переключателя существенно отличается от маршевого, который используют в большинстве случаев установки таких приспособлений. Подобный переключатель с особым устройством называется перекрестным. Такое приспособление может выполнять две функции:

• быть транзитным аппаратом, не взаимодействуя при этом с двумя остальными устройствами для включения освещения, которые существуют в схеме, во время их работы;
• осуществлять самостоятельное замыкание и размыкание электрической схемы, обеспечивающей работу светильников, без участия двух оставшихся (маршевых) устройств.

Если проходной переключатель с двумя точками управления имеет три контакта, то аналогичное устройство с тремя точками управления обладает пятью контактами: с помощью двух контактов осуществляют соединение с одним из маршевых переключателей, посредством еще двух производится соединение с еще одним из маршевых переключателей, а оставшийся один контакт выполняет транзитную функцию (чаще всего, этот контакт посредством перемычки соединяется с третьей клеммой проходного переключателя. ) Особенно важную роль играет так называемый транзитный контакт: именно в результате его функционирования становится возможным воплотить в реальность управление освещением из трех точек.

Аналогично осуществляется установка проходного аппарата для включения освещения с тремя и более точками управления.

Обращаем внимание, что описанные здесь схемы хороши своей простотой, но имеют один недостаток: они годятся только для ограниченного количества точек управления.

Монтаж двухклавишного проходного выключателя

Когда же нужно приобретать двухклавишный выключатель? Например, если в большой комнате имеется несколько ламп и иногда его хозяевам хочется, чтобы их комната напоминала сияющий зал или расположиться небольшой компанией. Чтобы обеспечить это разнообразие обстановок, нужно иногда включать все лампы в комнате, а иногда – только некоторые. С этим поможет справиться двухклавишный механизм управления освещением.

Как правило, проходной двухклавишный механизм представляет собой объединение двух одноклавишных переключателей в одном внешнем корпусе.

Внутренняя конструкция двухклавишного переключателя совокупность двух групп контактов, не связанных друг с другом. Всего используется шесть контактов, из которых два являются входными, а четыре – выходными. Когда кто-то нажимает выключатель, то два входных контакта прерывают взаимодействие с двумя выходными первого выключателя и переключаются на два выходных контакта второго.

При этом на первый из них, электроснабжение подается через один провод, причем две части этого провода связаны с помощью перемычки, а второй является разделенным на выходные фазы: каждая фаза соответствует одному из приборов и осуществляет подачу электроэнергии.

Итак, чтобы осуществить монтаж двухклавишного устройства, следует выполнить такую последовательность действий:

• нужно взять распределительную коробку и правильно осуществить ее монтаж;
• после этого нужно установить подрозетник. Его установка может проводиться по-разному: все зависит от того, как он осуществляется по бетону, по гипсокартону или по какому-либо материалу;
• теперь следует осуществить монтаж трехжильного провода, через который будет осуществляться электропитание;

Важно! Перед установкой этого провода следует убедиться, что на нем отсутствует напряжение!

• следует проложить провод до распределительной коробки, а оттуда – до подрозетника;

Внимание! Концы проводов, подсоединенных к распределительной коробке должны оставаться с запасом 10-15 сантиметров.

• далее следует провести провод к первому источнику освещения;
• после этого нужно провести провод ко второму источнику освещения;
• далее перед непосредственным подключением двухклавишного переключателя следует осуществить зачистку проводов;
• потом нужно взять устройство выключателя и перевернуть его. Там должна быть изображена конкретная схема подсоединения проводов к этому переключателю. Делаем все, как указано в схеме.


• после этого сооруженный механизм необходимо вставить в подрозетник.

Итак, дело можно считать завершенным. Для осуществления монтажа проходного выключателя, имеющего три клавиши или даже большее количество, действия будут аналогичными.

Подводя итоги, стоит сделать следующие замечания:

• при решении установить проходной выключатель и выборе конкретного типа такого устройства, лучше всего руководствоваться целесообразностью установки такого механизма в конкретном помещении;
• при осуществлении монтажных работ необходимо строжайше соблюдать технику безопасности;
• при малейших сомнениях в правильности тех или иных действий при проведении монтажных работ, следует обращаться к мастеру-электрику.

Те, кто предпочитает конкретные примеры общим описаниям или просто больше любит схемы, чем слова, могут взглянуть на видеоролики:
