Как подключить проходной выключатель

В этой статье мы с вами разберемся как подключить проходной переключатель, разберем схему и дадим вам пошаговую инструкцию по подключению.

Используя проходные выключатели можно достичь более эффективной эксплуатации за счет экономии энергии, к тому же такой вид переключателей гораздо удобнее.

Разница между простым и переходным выключателем в том, что вместо простого замыкания/размыкания двух контактов, проходной переключатель использует три рабочих линии: одну общую и две перекидных. Таким образом достигается контроль над электрической цепью сразу с нескольких точек.

У фирменных переключателей всегда есть их индивидуальная схема подключения

Разберем схему одноклавишного проходного переключателя:

1. На первый контакт (С) подключается общая линия.

2. На второй (Р) и третий (Р) контакты подводят переходные сегменты.

3. Устанавливают два прибора в ранее заготовленных местах

Эксплуатация такой системы проходит следующим образом:

1. Смонтированный участок цепи обеспечивается напряжением.

2. Переводят клавишу первого выключателя в режим <<вкл>>.

3. Осветительная лампа загорается.

4. Следуют к точке размещения второго прибора.

5. Меняют текущее положение клавиши второго устройства.

6. Осветительная лампа отключается.

По итогу если проделать всю эту схему в обратном направлении эффект будет аналогичный.



Как выполнить монтаж?

До того как начинать установку проходного переключателя, рекомендуется вычертить монтажную схему, например такую:

**

N — нулевой провод сети

L — фазный провод сети

PK — Распределительная коробка

ПВ1 — прибор первый

ПВ2 — прибор второй

1,2,3 — контактные группы.

Подвод электричества на участок схемы с проходными переключателями, чаще всего, осуществляются через стандартную распределительную коробку. Выходит, что первые шаг установки — подбор оптимального места под распределительную коробку, установка и подвод проводки. Кабель в проводку выводят трехжильный (фаза — ноль — земля).

Кроме установки распределительной коробки также необходимо подготовить нишу под монтаж шасси проходных выключателей. Для них выбирают самые удобные места. Как правило, монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа по одному проходному переключателю у каждой проходной двери.

Закончив подготовительные процедуры, мы переходим к подключению разведенных линий проводников. Первой присоединяется к любому из выключателей, к его 1 выводу(фазный проводник).

Потом проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Далее остается подвести напряжение к собранной цепи(включить защитный автомат) и проверить сборку на корректную работу.

Конструкции перекрестного исполнения

Существует модификация приборов — перекрестные переключатели. Из себя они представляют приборы с коммутацией на четыре контакта. Главная особенность перекрестных переключателей в том, что они позволяют контролировать светильником (или других электрических устройств) сразу из 3 или более точек управления.

1, 3 — обычный коммутатор

2 — коммутатор перекрестного действия

4 — распределительная коробка

5 — лампа светильника

N — проводник сетевого нуля

L — проводник фазы

Также, для таких схем с участием в структуре перекрестных моделей необходимо использовать обычные проходные переключатели. У перекрестной версии есть пара входных и выходных клемм.

Схемные решения для практической эксплуатации.

Самые часто применяемые схемы устройств проходного действия — как правило, схемы для одно-, двух-, трехклавишных приборов.

Схематичный вариант устройства системы на пять точек управления. Здесь используются ты двухклавишных переключателя и два одноклавишных

N — сетевой нуль

L — сетевая фаза

п — перемычки

1,2 — коммутаторы

Давайте разберемся, как выглядит пошаговое подключение двухклавишного прибора.

1. Схематично обрисовать монтаж системы.

2. Выполнить работы по установке РК и подрозетниц.

3. Выполнить установку нужного числа световых групп.

4. Проложить сеть с учетом подводки фазных, нулевых, заземляющих проводников.

5. Подключить разведенные проводники согласно составной схеме.

Также обратите внимание работам технического плана. Например, следует с особой осторожностью отнестись к установке подрозетниц. Рекомендуется надежнее крепить их к стене, чтобы они обеспечивали надежное крепление приборов.

Есть трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведенных на расстоянии точек.

Элементная база — три прибора, из которых два являются проходными двухклавишными и один и один — перекрестным.

N — электрический нуль

L — Электрическая фаза

ПВ1 — Первых двухклавишный переключатель

ПВ2 — второй двухклавишный переключатель

ПВ3 — перекрестный коммутатор

Инструкция подключения в этом случае выглядит так:

1. Создается схема разводки и расключений

2. Производятся работы по монтажу коробки распределительной и подрозетниц

3. Укладываются кабели электрические трехжильные в количестве 4шт.

4. Электромонтаж — подключение по схеме

На общую клемму присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм²
2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• синий — ноль

• желто зеленый — земля

или второй вариант:

• белый (серый)

• коричневый

• черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

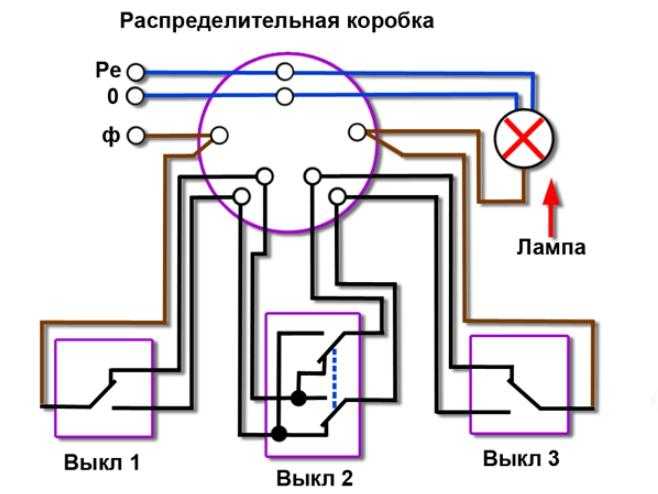

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

• https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
• https://ProFazu. ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
• https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

Как приобрести или продлить онлайн-членство Nintendo Switch на Nintendo Switch

Примечание: Когда вы используете кредитную карту для настройки автоматического продления, мы можем получать обновленную информацию о кредитной карте от вашего банка-эмитента или соответствующего поставщика платежных услуг. . Это означает, что мы можем обновить номер и срок действия сохраненной кредитной карты, если она заменена или срок ее действия истек. Это помогает обеспечить автоматическое продление подписки и успешное завершение покупок, даже если информация о вашей кредитной карте изменится.

Информация

• Вы можете выбирать между различными тарифными планами Nintendo Switch Online:
  • Индивидуальные планы членства предоставляют услугу пользователю учетной записи Nintendo, купившему членство.
  • Планы семейного членства предоставляют услугу всем в семейной группе учетной записи Nintendo покупателя (до 8 человек).
  • Индивидуальное и семейное членство Nintendo Switch Online + Expansion Pack предоставляет услуги, как описано выше, плюс .
• Вы можете приобрести несколько одинаковых планов членства, чтобы продлить общее время членства.
• Если у вас уже есть семейное членство, вы не можете приобрести, активировать код загрузки или перейти на индивидуальное членство.
• Если у вас уже есть членство, вы можете перейти с индивидуального членства на семейное членство или на членство Nintendo Switch Online + Expansion Pack по сниженной цене. Сумма скидки зависит от количества оставшихся дней вашего существующего членства, вплоть до полной стоимости нового членства. Для получения более подробной информации просмотрите наш .
  • Коды загрузки для онлайн-членства Nintendo Switch не следуют этому процессу. Если у вас уже есть членство в Nintendo Switch Online и вы хотите активировать код загрузки для другого плана членства, вы можете получить сообщение об ошибке или разные членства могут работать одновременно.
    Например:
    • Если у вас уже есть семейная подписка Nintendo Switch Online, невозможно использовать код загрузки для индивидуальной подписки Nintendo Switch Online + Expansion Pack.
    • Если у вас уже есть индивидуальная подписка Nintendo Switch Online и вы используете код загрузки для семейной подписки Nintendo Switch Online + Expansion Pack, ваша индивидуальная и семейная подписка не будут объединены, а будут работать одновременно.

Выполните следующие шаги:

1. Выберите Nintendo eShop в меню HOME, чтобы запустить Nintendo eShop.
2. Выберите учетную запись, которую хотите использовать.
3. Выберите Nintendo Switch Online в левой части экрана.
4. Выберите Проверить/Изменить членство , чтобы просмотреть текущие цены и планы членства.

1. Вы используете предоплаченный код загрузки Nintendo Switch Online? Да, я хочу активировать код загрузки Нет, я использую другой способ оплаты

2. 1. Прокрутите вниз до Активировать код и выберите Введите .
   2. Введите 16-значный код загрузки для членства в Nintendo Switch Online, затем выберите OK.
      • Коды загрузки, предназначенные для использования в США, Канаде и Мексике, нельзя использовать в странах Латинской Америки (и наоборот).
      • Обязательно просмотрите и примите все необходимые условия, которые появляются на экране.
      • Любые буквы и символы, не используемые с кодами предоплаты (например, O, I, Z, запятые, дефисы и т. д.), будут отключены с экранной клавиатуры.
   3. Выберите Подтвердите , чтобы погасить код.
   4. Выберите метод автоматического продления, который вы хотите установить для членства (кредитная карта, PayPal или средства Nintendo eShop). В настоящее время с вас не будет взиматься плата.
      • Для кредитной карты — введите информацию о кредитной карте при появлении запроса.
      • Для PayPal — вам нужно будет войти в свою учетную запись Nintendo, если вы еще этого не сделали.
      • Ваше членство будет автоматически продлеваться с использованием доступного баланса Nintendo eShop по истечении срока действия подписки. Если вы выбрали кредитную карту или PayPal , любые дополнительные средства будут сняты с выбранного вами способа оплаты.
   5. Просмотрите информацию об автоматическом продлении на экране и отметьте Согласие , если будет предложено завершить погашение.
      • В Северной и Южной Америке автоматическое продление в настоящее время доступно в США, Канаде (кроме Квебека), Мексике, Бразилии, Аргентине, Чили, Колумбии и Перу.
      • Нужна помощь в настройке параметров автоматического обновления?
   Это решило вашу проблему? Да Нет
   1. Выберите план членства, который вы хотите приобрести, затем выберите Перейти к покупке .
      • Чтобы приобрести семейное членство, вы должны быть в возрасте 18+ и выбрать кредитную карту или учетную запись PayPal для автоматического продления.
        • Семейное членство по-прежнему можно приобрести с использованием доступных средств Nintendo eShop, золотых очков My Nintendo, кредитных карт или учетных записей PayPal.
        • Если в настоящее время у вас есть индивидуальная подписка в вашей учетной записи Nintendo, вам будет предложена скидка на семейную подписку в зависимости от количества оставшихся дней вашей индивидуальной подписки.
   Как вы хотите оплатить членство в Nintendo Switch Online? Кредитная карта PayPal Карта предоплаты в Nintendo eShop

3. Если эта информация решила вашу проблему, то все готово! Обязательно посетите веб-сайт Nintendo, чтобы узнать все последние новости и информацию о продуктах Nintendo.

   Пожалуйста, свяжитесь с нами для получения дополнительной поддержки.

   1. Выберите Кредитная карта .
   2. Введите номер кредитной карты, дату истечения срока действия, код безопасности и расчетный почтовый индекс и выберите Далее .
      • Если вы используете сохраненную кредитную карту, вам не нужно повторно вводить данные кредитной карты для завершения покупки.
      • Владельцы учетных записей Nintendo в возрасте от 18 лет могут нажать кнопку 9.0003 Сохраните поле на экране ввода кредитной карты, чтобы сохранить информацию о кредитной карте. (Это может быть недоступно для предоплаченных кредитных карт.)
   3. Выберите Добавьте средства и купите .
   4. Просмотрите информацию об автоматическом продлении на экране и отметьте Согласие , если будет предложено завершить покупку.
      • В Северной и Южной Америке автоматическое продление в настоящее время доступно в США, Канаде (кроме Квебека), Мексике, Бразилии, Аргентине, Чили, Колумбии и Перу.
      • Ваше членство будет автоматически продлеваться за счет средств Nintendo eShop. Любой дополнительный баланс будет взиматься с помощью метода оплаты, который вы использовали для размещения заказа.
      • Нужна помощь в настройке параметров автоматического обновления?

   Важно: PayPal доступен в качестве способа оплаты только в США, Канаде и Мексике.

   1. Выбрать PayPal .
   2. на свою учетную запись Nintendo, если вы еще этого не сделали.
   3. Выберите Добавить средства и купить , чтобы завершить покупку.
      • Для вашего членства будет автоматически установлено автоматическое продление за счет средств Nintendo eShop. Любой дополнительный баланс будет взиматься с помощью метода оплаты, который вы использовали для размещения заказа.
      • Нужна помощь в настройке параметров автоматического обновления?

   Выберите Доступные средства .

   Достаточно ли средств для совершения покупки? Да Нет
4. 1. Выберите Покупка .
   2. Просмотрите информацию об автоматическом продлении на экране и отметьте Согласие , если будет предложено завершить покупку.
      • Ваше членство будет автоматически продлеваться за счет средств Nintendo eShop.
      • Нужна помощь в настройке параметров автоматического обновления?

   Как вы хотите оплатить членство в Nintendo Switch Online? Кредитная карта PayPal Карта предоплаты в Nintendo eShop

5. 1. Выберите Кредитная карта .
   2. Введите номер кредитной карты, дату истечения срока действия, код безопасности и расчетный почтовый индекс и выберите Далее .
      • Если вы используете сохраненную кредитную карту, вам не нужно повторно вводить данные кредитной карты для завершения покупки.
      • Владельцы учетных записей Nintendo старше 18 лет могут щелкнуть поле Сохранить на экране ввода кредитной карты, чтобы сохранить информацию о кредитной карте.
   3. Выберите Добавьте средства и купите .
   4. Просмотрите информацию об автоматическом продлении на экране и отметьте Согласие , если будет предложено завершить покупку.
      • В Северной и Южной Америке автоматическое продление в настоящее время доступно в США, Канаде (кроме Квебека), Мексике, Бразилии, Аргентине, Чили, Колумбии и Перу.
      • Ваше членство будет автоматически продлеваться за счет средств Nintendo eShop. Любой дополнительный баланс будет взиматься с помощью метода оплаты, который вы использовали для размещения заказа.
      • Нужна помощь в настройке параметров автоматического обновления?
   1. Выберите PayPal .
   2. на свою учетную запись Nintendo, если вы еще этого не сделали.
   3. Выберите Добавьте средства и купите .
   4. Просмотрите информацию об автоматическом продлении на экране и отметьте Согласие , если будет предложено завершить покупку.
      • В Северной и Южной Америке автоматическое продление в настоящее время доступно в США, Канаде (кроме Квебека), Мексике, Бразилии, Аргентине, Чили, Колумбии и Перу.
      • Ваше членство будет автоматически продлеваться за счет средств Nintendo eShop. Любой дополнительный баланс будет взиматься с помощью метода оплаты, который вы использовали для размещения заказа.
      • Нужна помощь в настройке параметров автоматического обновления?
   1. Выберите Карта Nintendo eShop .
      • Если опция Nintendo eShop Card не отображается, до завершения покупки.
   2. Введите 16-значный код предоплаты, затем выберите OK .
      • Любые буквы и символы, не используемые с кодами предоплаты (например, O, I, Z, запятые, дефисы и т. д.), будут отключены с экранной клавиатуры.
   3. Выберите Добавьте средства и купите .
   4. Просмотрите информацию об автоматическом продлении на экране и отметьте Согласие , если будет предложено завершить покупку.
      • Для вашего членства будет автоматически установлено автоматическое продление за счет средств Nintendo eShop.
      • Нужна помощь в настройке параметров автоматического обновления?

It Takes Two — Friend’s Pass для Nintendo Switch

Загрузка

Слайд 1 из 7

Анимация Кровь, Язык, Фэнтези Насилие, Комический проказ Нужно вдвоем с другом — бесплатно! Первый уровень бесплатен для всех, кто загрузит Friend’s Pass. Если у друга есть полная версия игры, вы можете присоединиться к нему во всем приключении бесплатно.

ВОТ КАК ЭТО РАБОТАЕТ:
1. Пригласите друга, у которого есть полная версия игры It Takes Two
2. Загрузите Friend’s Pass бесплатно
3. Пройдите всю игру вместе!

Потому что, будь то разделение мороженого с мороженым, выпивка, ночевка на диване или самое безумное приключение в видеоигре в вашей жизни, все становится лучше, когда мы делаем это вместе.

Отправляйтесь в самое безумное приключение в своей жизни в It Takes Two, приключенческом платформере жанра, созданном исключительно для совместной игры. Пригласите друга присоединиться бесплатно с Friend’s Pass и работать вместе над огромным разнообразием веселых разрушительных игровых задач.

Овладейте уникальными и связанными способностями персонажей на каждом новом уровне. Помогайте друг другу преодолевать неожиданные препятствия и моменты смеха вслух. Примите сердечную историю сломанных отношений.

It Takes Two разработан Hazelight, лидером в области кооперативной игры.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
СОВЕРШЕНСТВО ДЛЯ СОВЕРШЕНСТВА ДЛЯ КООПЕРАТИВНОЙ ПРОГРАММЫ — пригласите друга бесплатно с Friend’s Pass против следующего.

УНИВЕРСАЛЬНАЯ ИСТОРИЯ ОТНОШЕНИЙ. Откройте для себя трогательную и сердечную историю, которой вы будете дорожить — вместе!

Описание программного обеспечения предоставлено издателем.

Рейтинг ESRB

Анимированная кровь, язык, фэнтези, насилие, комедийные шалости

Взаимодействие пользователей

Поддерживаемые игровые режимы

Настольный

Портативный

Членство в Nintendo Switch Online.

Эта игра поддерживает: Online PlaySave Data Cloud

Подробнее

ПРЕДУПРЕЖДЕНИЕ. Если у вас эпилепсия или судороги или другие необычные реакции на мигающие огни или узоры, проконсультируйтесь с врачом, прежде чем играть в видеоигры. Все пользователи должны прочитать информацию о здоровье и безопасности, доступную в настройках системы, перед использованием этого программного обеспечения.

Для сетевой игры требуется членство Nintendo Switch Online (продается отдельно) и учетная запись Nintendo. Не доступно во всех странах. Для онлайн-функций требуется доступ в Интернет. Применяются условия. nintendo.com/switch-online

Для кооперативного дивана требуется 1 пара контроллеров Joy-Con™ на игрока. Игра требует загрузки не менее 3,5 ГБ. Рекомендуется карта microSD (продается отдельно). Требования к хранилищу могут измениться. Подробности см. на странице http://help.ea.com/it-takes-two.

Для игры необходимо принять Пользовательское соглашение EA (terms.
