Программа PRO AQUA SET 7.2 – быстрый и удобный расчет теплого пола
Написать письмо Заказать звонок Академия PRO AQUAКорзина
Авторизация Регистрация
29.04.2022
Компания «Про Аква» представляет типы расчётов теплого пола в программе PRO AQUA SET 7.2. С помощью нашей разработки вы сможете осуществить проверку вашей системы на поддержание комфортной температуры ВТП, компенсацию теплопотерь и гидравлику.
Решив, какой будет раскладка труб, «пирог» пола, а также температурный режим системы, прежде чем закупать материалы, стоит лишний раз убедиться в правильности всех расчетов. Для этого необходимо воспользоваться программой для гидравлических расчётов PRO AQUA SET 7.2.
Поддержание комфортной температуры водяного теплого пола
Рассчитывая систему теплого пола, не стоит забывать и о комфортной температуре его поверхности.
Сделав такой расчёт, вы максимально точно определитель с длинной контуров, шагом труб, а также с «пирогом» пола.
Компенсация теплопотерь
Этот расчёт нужен для того, чтобы узнать, хватит ли мощности теплого пола, для обогрева всего помещения или необходимо предусмотреть комбинированную систему – ВТП совместно с радиаторным отоплением.
Важно понимать, что если у вас только система теплого пола и до этого вы просчитали комфортную для себя температуру пола, то это не значит, что в вашем доме будет тепло и уютно. Температура поверхности пола будет в пределах нормы (26-31 градусов), но на уровне головы температура будет значительно холоднее, т.к. дойдя от пола до потолка, воздух остынет. Это происходит в том случае, когда теплопотери в помещении не были скомпенсированы, поэтому система просто не успеет прогреть его.
Точно рассчитав, компенсацию теплопотерь, вы сможете понять – следует ли вам ещё предусмотреть дополнительный источник тепла или нет.
Гидравлический расчёт
И последний, но тем не менее очень важный расчёт, необходимдля того, чтобы получить настройки балансировки на всей системе. Качественно настроив систему, можно значительно сэкономить на оплате коммунальных услуг (ограничив расход до максимально допустимого, чтобы избежать перерасхода) и освободить себя от постоянного посещения технического помещения с целью поднастройки системы (отрегулировав максимально допустимое значение расхода, термоголовки/сервоприводы выполняют функцию автоматической поднастройки).
Вся продукция, выпущенная по брендом PRO AQUA отличается качеством и рассчитана на долгий срок эксплуатации.
Назад к списку новостей
Программа «Multiplaner» — Водяные теплые полы Multibeton
В целях наиболее эффективного проектирования систем поверхностного отопления, фирма Multibeton GmbH разработала собственное ПО Multiplaner ® CAD, которое даёт возможность индивидуально рассчитывать тепловые нагрузки и схемы монтажа труб систем водяного теплого пола MULTIBETON ®.
Расчет системы напольного отопления
Видео-презентацию расчета водяного теплого пола, а также дополнительную информацию, Вы можете посмотреть по ссылке.
Коллектив сотрудников фирмы MULTIBETON GmbH во главе с ее основателем и бессменным лидером Артусом Файстом самостоятельно провел комплексную разработку концепции, дизайна интерфейса и программирования. Основной частью программного обеспечения являются планы монтажа систем, выполненный в формате САD и выполненные внутри программы расчеты тепловых нагрузок, потерь, общей энергоемкости, а также расхода материалов и комплектующих. С помощью таких планов специалист может пояснить заказчику технологию монтажа систем обогрева MULTIBETON ® .
Программное обеспечение в свете решения подобных технических и коммерческих задач является уникальным, что обеспечивает еще одну ступень лидерства наших германских партнеров в своей области. Опишем кратко основные принципы работы программы и особенности ее пользовательского интерфейса на примере версии Multiplaner 3.
1.
Первым делом при запуске появляется диалоговое окно, приглашающее вас выбрать вариант начала работы, что соответствует пункту главного меню «Управление проектами» (Project Administration). На первой закладке — «Проекты» вы можете создать новый проект или выбрать уже имеющийся из списка для редактирования. Также здесь задаются или редактируются основные выходные данные проекта: сведения о заказчике, сведения об исполнителе проекта, сведения о подрядной организации, дата начала и окончания работ и т. д.
На второй вкладке — «Организация проекта» можно выбрать язык проекта (в новой версии программы уже присутствует и русский), выполнить экспорт/импорт проекта или сделать его копию. Отсюда также проект можно распечатать.
Переходим ко второму пункту главного меню «Строительные данные» (Building Data). Здесь также имеются две закладки. Первая — «Структура здания» посвящена общим параметрам строения: количеству этажей, наличию подвальных или цокольных помещений, высоте потолков.
Вторая — «Климатические параметры» посвящена климатическим условиям, в которых находится данное строение (средние температуры окружающей среды, ландшафтная открытость здания, направление и скорость ветра, наличие и глубина залегания грунтовых вод), а также режимам временной работы котлов для обогрева помещений.
Третий пункт главного меню носит название «Строительные элементы» (Building Units). Здесь закладок уже четыре. На первой закладке — «Стандартные помещения» мы задаем теплотехнические характеристики крыши здания, стен (в зависимости от их толщины) и окон. Учитываются также внутренние межкомнатные перегородки.
На второй закладке — «Конструкция полов» подробно анализируются полы здания: конструкция пола, типы напольных покрытий, параметры бетонной стяжки, а также гидро- и теплоизолирующего слоя. В зависимости от заданных величин программа сама подбирает тип стяжки теплого пола (MB Screed System) и толщину трубы.
На третьей закладке — «Стены, перекрытия, крыши» увязываются конструктивные особенности и коэффициенты теплопроводности перекрытий, стен и крыши.
На четвертой закладке — «Окна и двери» выбираются конструкции окон и дверей, задается теплопроводность, толщина, площадь остекления и пр.
Четвертый пункт главного меню «Эскиз помещения» (Room Capture) позволяет проектировщику нарисовать схематическое описание (эскиз) каждой жилой комнаты или хозяйственного/подсобного помещения. При этом задается форма и площадь помещения, а затем по часовой стрелке совершается «обход» комнаты с добавлением в соответствующих местах окон, дверей или служебных зон (например, для размещения распределительного шкафа или комнатных регуляторов — сервоприводов и термостатов). При этом программа самостоятельно отрисовывает подходящую схему укладки трубы MULTIBETON ®, учитывая заданные теплотехнические параметры. Такой эскиз можно сразу же распечатать отдельно для ознакомления с ним непосредственных исполнителей. Вышеуказанные действия проводятся для каждого помещения в здании, после чего программа самостоятельно сводит их воедино.
Наконец, переход к пятому пункту главного меню «Расчет» (Calculation) открывает нам еще три закладки, которые являются ядром вычислительной системы программы Multiplaner.
Это закладка первая — «Параметры нагревательных поверхностей», на которой рассчитаны для каждого помещения, соответственно, площадь, теплоемкость, шаг укладки, необходимое количество распределителей, требуемая мощность нагрева, расход воды и пр.
Также это закладка вторая — «Расчет нагревательных поверхностей», на которой рассчитаны общий расход трубы, общее энергопотребление системы в каждом помещении, а также изменение вышеуказанных параметров при увеличении либо уменьшении температуры в комнате (с шагом в один градус), остаточное тепловыделение и т. п.
На закладке третьей — «План инсталляции (укладки)» показывается окончательная схема расположения в каждом помещении нагревательных элементов (труб) с соответствующим шагом укладки и количеством контуров ТП, точками подачи и выхода горячего теплоносителя, местами размещения в комнате распределительных элементов.
Для удобства пользователя все стадии проекта иллюстрируются простыми и понятными наглядными изображениями зданий в разрезе и схем рабочих этапов проекта.
Последний, шестой пункт главного меню носит название «Результаты» (Results) и здесь формируется готовый законченный проект обогрева или охлаждения данного здания, пример которого можно увидеть здесь. Проект является обязательной частью выполненных работ и выдается заказчику вместе с другими необходимыми документами.
Проектирование теплых полов | Pipe Layout Planner
Nu-Heat вкладывает значительные средства в разработку интеллектуального программного обеспечения. Наши системы UFH спроектированы таким образом, чтобы идеально подходить друг другу, начиная с расстояния между трубами и заканчивая расчетом теплопотерь.
Качественная конструкция напольного отопления гарантирует, что в вашем доме будет тепло, когда вам это нужно, и будет достигнута идеальная температура внутри, когда на улице мороз.
Тщательно продуманный дизайн обеспечивает идеальный баланс тепловой мощности за счет использования низких температур воды, максимальной эффективности и снижения эксплуатационных расходов.
Процесс проектирования напольного отопления включает в себя детальную компоновку труб и электрические чертежи, что позволяет легко следовать плану, упрощающему установку.
В индивидуальном дизайне учитывается, как используется каждая комната, поэтому в каждом помещении можно установить разную температуру и разное время для полного комфорта.
Процесс проектирования напольного отопления означает, что мы можем рассчитать точные материалы, необходимые во время установки, сводя отходы к минимуму.
После установки напольного отопления практически невозможно внести какие-либо изменения в систему, поскольку она находится внутри пола. Вот почему важно сделать это правильно с первого раза.
Выбор не спроектированной или плохо спроектированной системы подогрева пола сопряжен со следующими рисками:
- Холодный дом! Теплый пол может с трудом обогревать помещения
- Холодные пятна на полу
- Высокие эксплуатационные расходы
- Повреждение напольных покрытий в результате перегрева
Начнем с расчета теплопотерь каждой комнаты.
Не все поставщики теплых полов это делают, но необходимо оценивать каждую комнату отдельно, потому что они могут быть совершенно разными – разными по размеру, количеству окон, высоте потолков и т.д. и все это влияет на теплопотери. Большое количество стекла в новостройке все еще может привести к высоким потерям тепла!
Чтобы рассчитать потери тепла, наши дизайнеры смотрят на ткань каждой комнаты, чтобы увидеть, сколько тепла теряется через само здание, через стены, окна, крышу и пол. Вентиляционные потери, то есть потери тепла из-за воздухообмена в помещении, также учитываются в каждой конструкции Nu-Heat.
Рассчитав таким образом потери тепла от помещения к помещению, мы можем точно определить, сколько тепла будет терять каждое помещение, а затем сколько тепла потребуется для обогрева пола.
Теперь, когда мы знаем потери тепла для каждой комнаты, наши проектировщики смотрят, какую тепловую мощность может обеспечить теплый пол и как это сделать эффективно .
Чтобы обеспечить комфортную работу напольного отопления, мы учитываем несколько переменных. Во-первых, на какую конструкцию пола или основание укладывается теплый пол? Что является источником тепла? Если это будет тепловой насос, это учитывается в конструкции, чтобы поддерживать температуру подачи как можно ниже.
Затем мы смотрим на настройку оптимального расстояния между трубами, температуры и расхода воды, чтобы правильно сбалансировать тепловую мощность и эффективность системы в каждой комнате. В наших проектах даже учитывается предпочитаемое напольное покрытие, гарантируя, что никакие чувствительные варианты, такие как винил, никогда не будут повреждены, и этот ковер никогда не будет проблемой.

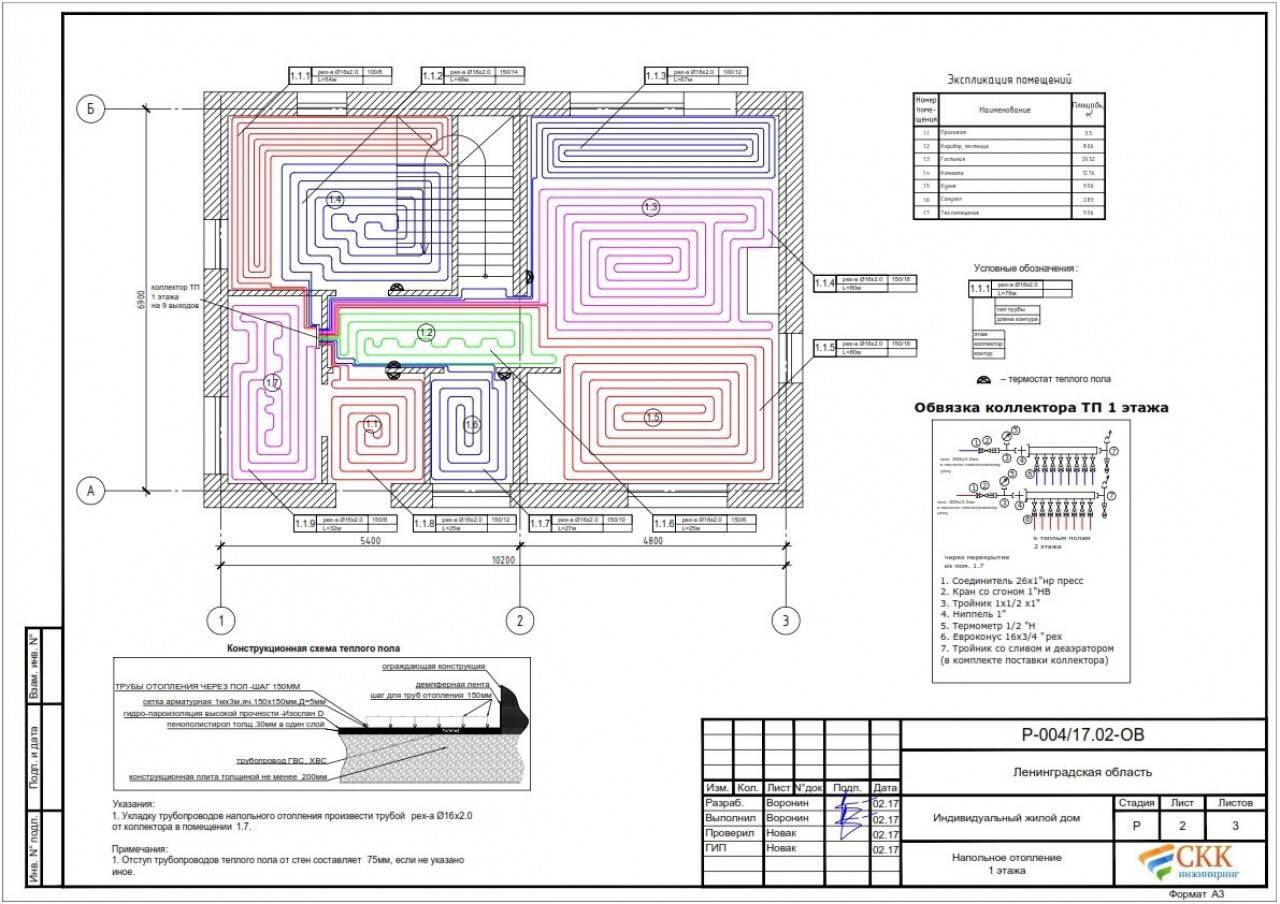

Первые два шага дают нам всю информацию, необходимую для того, чтобы приступить к физическому проектному чертежу напольного отопления. Благодаря уровню детализации наши проектировщики могут видеть, сколько витков труб необходимо, какой длины они должны быть и на каком расстоянии они должны располагаться для достижения желаемой тепловой мощности.
Мы обсуждаем наиболее подходящие места расположения коллекторов, которые должны занимать центральное место в помещениях, которые они обслуживают, а затем изготавливаем чертежи системы подогрева пола в САПР.
Чертеж расположения труб максимально упрощает монтаж напольного отопления – настолько, что некоторые домовладельцы предпочитают укладывать его самостоятельно и просто вызывают установщика для помощи при вводе системы в эксплуатацию!
Райан Маршалл, управляющий директор Marshall & McCourt
Инструмент для планирования электрического обогрева пола
E-Planner 2.0 от Viessmann — единственная программа для планирования, которая также может использоваться для проектирования систем инфракрасного отопления. Могут отображаться как 2D-, так и 3D-представления помещений, а также конусы инфракрасного излучения. Также возможен интегрированный расчет тепловой нагрузки, либо в соответствии с типологией здания, либо с вводом отдельных параметров.
Укладка напольного отопления Viessmann
Allendorf (Eder) – Электрические системы обогрева пола теперь являются частью комфортных условий в новых зданиях и проектах реконструкции. Они генерируют тепло напрямую, что позволяет избежать потерь энергии. Таким образом, с Vitoplanar EF3 и EF2 компания Viessmann предлагает электрические системы подогрева пола для ламината и паркета, а также плитки и керамических покрытий. Для экономии времени и простоты планирования в Интернете теперь доступен бесплатный E-Planner.
Всего несколькими щелчками мыши можно создать полный план установки, включая список деталей, в точном соответствии с требованиями соответствующего клиента. Планирование состоит из шести простых шагов:
- Выберите план помещения (прямоугольный, Т-образный, Г-образный, 5-сторонний) из списка выбора.
- Задайте размеры комнаты, либо переместив стены на графике, либо введя размеры в четко расположенную маску ввода.
- Выберите напольное покрытие.
- Определить интерьер комнаты. После ввода соответствующих размеров программа создает небольшие изображения мебели, дверей и окон, ванны, душа и т. д., которые перемещаются на свое место щелчком мыши.
- Направление укладки и расстояние до стены теперь можно определить в виде укладки. Результат отображается сразу и содержит количество, обозначение и размер (в м2) рекомендуемых матов теплого пола.
- Результатом индивидуального планирования установки является список деталей со всеми необходимыми данными и чертеж. Для экономии времени и быстрого расчета цены в списке деталей указаны все цены брутто и общая сумма за пол с подогревом.
Можно легко добавить другие теплогенераторы 9№ 0083
Viessmann E-Planner как единственный инструмент планирования для систем электрического отопления может быть дополнен дополнительными компонентами, такими как инфракрасные обогреватели Vitoplanar, настенные конвекторы и быстродействующие электрические обогреватели.
