Профильные трубы | СТАЛЬКОМ

Цены на профильную трубу

  • Труба профильная квадратная
  • Труба профильная прямоугольная

Справочные данные

Профильная труба (сокращенно — профтруба) — современный конструкционный материал повсеместно применяемый в промышленности, машиностроениии и строительстве. В отличие от обычной трубы, имеющей круглое поперечное сечение, профильная — имеет сечение в виде специального профиля. В настояшее время производится масса всевозможных профтруб, от самых простых — таких как квадратные и прямоугольные,трубы имеюших округлое сечение — овальные и плоскоовальные, и очень сложные геометрические формы для особых целей.

Профильная труба цены
Размер, ммЦена за тоннуРазмер, ммЦена за тоннуРазмер, ммЦена за тонну
15*15*1,2Цена по запросу60*60*4Цена по запросу160*160*8Цена по запросу
20*10*1,2Цена по запросу80*40*2Цена по запросу180*100*4Цена по запросу
20*20*1,2Цена по запросу80*40*2,5Цена по запросу180*100*5Цена по запросу
20*20*1,5Цена по запросу80*40*3Цена по запросу180*100*6Цена по запросу
20*20*2Цена по запросу80*40*4Цена по запросу180*100*8Цена по запросу
25*10*1,5Цена по запросу80*60*3Цена по запросу180*140*4Цена по запросу
25*25*1,2Цена по запросу80*60*4Цена по запросу180*140*5Цена по запросу
25*25*1,5Цена по запросу80*80*3Цена по запросу 180*140*6Цена по запросу
25*25*2Цена по запросу80*80*4Цена по запросу180*140*8Цена по запросу
28*25*1,5Цена по запросу80*80*5Цена по запросу180*180*5Цена по запросу
28*25*2Цена по запросу80*80*6Цена по запросу180*180*6Цена по запросу
30*15*1,5Цена по запросу100*50*3Цена по запросу180*180*8Цена по запросу
30*20*1,5Цена по запросу100*50*4Цена по запросу180*180*10Цена по запросу
30*30*1,5Цена по запросу100*60*3Цена по запросу200*100*4/5Цена по запросу
30*30*2Цена по запросу100*60*4Цена по запросу200*100*6Цена по запросу
40*20*1,5Цена по запросу100*80*4Цена по запросу200*100*8Цена по запросу
40*20*2Цена по запросу100*100*3Цена по запросу200*120*5Цена по запросу
40*25*1,5Цена по запросу100*100*4Цена по запросу200*120*6Цена по запросу
40*25*2Цена по запросу100*100*5Цена по запросу200*120*8Цена по запросу
40*25*2,5Цена по запросу100*100*6Цена по запросу200*160*5Цена по запросу
40*28*1,5Цена по запросу120*60*3Цена по запросу200*160*6Цена по запросу
40*28*2Цена по запросу120*60*4Цена по запросу200*160*8Цена по запросу
40*40*1,5Цена по запросу 120*80*4Цена по запросу200*160*10Цена по запросу
40*40*2Цена по запросу120*80*5Цена по запросу200*200*6Цена по запросу
40*40*2,5Цена по запросу120*80*6Цена по запросу200*200*8Цена по запросу
40*40*3Цена по запросу120*120*4Цена по запросу200*200*10Цена по запросу
40*40*4Цена по запросу120*120*5Цена по запросу200*200*12Цена по запросу
50*25*1,5Цена по запросу120*120*6Цена по запросу230*100*8Цена по запросу
50*25*2Цена по запросу120*120*8Цена по запросу240*120*5/6Цена по запросу
50*25*2,5Цена по запросу140*100*4Цена по запросу
240*160*6		Цена по запросу
50*30*2Цена по запросу140*100*5Цена по запросу240*160*8/10/12Цена по запросу
50*30*2,5Цена по запросу140*100*6Цена по запросу250*150*6Цена по запросу
50*40*2Цена по запросу140*140*4Цена по запросу250*150*8/10Цена по запросу
50*50*2Цена по запросу140*140*5Цена по запросу250*250*6Цена по запросу
50*50*2,5Цена по запросу140*140*6Цена по запросу250*250*8Цена по запросу
50*50*3Цена по запросу140*140*7/8Цена по запросу250*250*10Цена по запросу
50*50*4Цена по запросу150*100*6Цена по запросу250*250*12Цена по запросу
60*30*2Цена по запросу150*100*8Цена по запросу300*200*6Цена по запросу
60*30*2,5Цена по запросу150*150*4Цена по запросу300*200*8Цена по запросу
60*30*3Цена по запросу150*150*5Цена по запросу300*200*10Цена по запросу
60*40*2Цена по запросу150*150*6Цена по запросу300*200*12Цена по запросу
60*40*2,5Цена по запросу160*80*5Цена по запросу300*300*6Цена по запросу
60*40*3Цена по запросу160*120*4Цена по запросу300*300*8Цена по запросу
60*40*4Цена по запросу160*120*5Цена по запросу300*300*10Цена по запросу
60*60*2Цена по запросу160*120*6Цена по запросу300*300*12Цена по запросу
60*60*2,5Цена по запросу60*60*4Цена по запросу350*250*8/10Цена по запросу
60*60*3Цена по запросу80*40*2Цена по запросу350*250*12Цена по запросу
60*60*3,5Цена по запросу80*40*2,5Цена по запросу

Технология производства профильных труб и нормативные акты


  Изготавливают профильные трубы путем прокатки из штрипса. Основными способами являются методы горячей или холодной прокатки, причем холодноднокатаная труба обладает лучшими конструктивными характеристиками, чем горячекатанная, хотя и стоит несколько дороже. Благодаря использованию полуавтоматической и автоматической сварки, возможно изготавливать профтрубы сложных форм, что не мешает им выдерживать высокие нагрузки. Необходимо обратить внимание на то, что расположение сварного шва зависит от таких факторов, как размер профильной трубы и технологического процесса применяемого на производственной линии контркетного металлургического комбината. Если этот фактор важен необходимо уточнить положение шва отдельно у менеджеров.

 Касаемо марок сталей из которых изготавливают трубы профильные,  следует отметить, что допустимо использование широчайшего спектра сталей с различными свойствами, но как правило профильная труба производится из стали 0.8пс, ст2, ст3 или ст 09г2с, реже применяются нержавеющие стали.
   Наиболее важные параметры профильных труб: прочностные харрактеристики, размеры, предельно допустимые допуски  и отклонения по геометрии и толщине стенки, максимально возможная кривизна регулируются различными ГОСТами и ТУ. Некоторые предприятия, производящие профтрубы, используют государственные стандарты, другие разрабатывают собственные технические условия. Ниже приведен перечень нормативных документов, наиболее часто применяемых для производства профильных труб:

  • ГОСТ 8639-82 (или 8639-68)  — Трубы стальные квадратные
  • ГОСТ 8645-82 (или 8645-68) — Трубы стальные прямоугольные
  • ГОСТ 30245-  Стальные гнутые профили замкнутые сварные квадратные и прямоугольные
  • ТУ 14-105-737-2004  — Трубы электросварные прямошовные круглоглые и профильные («Северсталь» ОАО)
  • ТУ 14-106-485-2009  — Трубы стальные прямоугольные и квадратные («НЛМК» ОАО)

 На все трубы, которые реализуются с наших складов, имеются сертификаты качества, в которых указано согласно какого норматива изготовлена профильная труба и сертификаты соответствия Мосстройсертификации (если таковые предоставляет завод изготовитель).

Преимущества применения трубы профильной


   Прямоугольные и квадратные профильные трубы получили такое широкое распространение в промышленности и строительстве благодаря высокой механической прочности.

Имея одинаковую с круглой трубой несущую способность профтруба имеет массу на 25% меньше, что позволяет существенно снизить вес металлоконструций и других изделий без уменьшения прочности и жесткости и конечно снижение стоимости, ведь цена трубы профильной незначительно отличается от круглой. Это обусловлено тем, что грани прямоугольника играют роль ребер жесткости, позволяя конструкции нести существенно большие статические нагрузки не превышая при этом допустимых показателей деформации. Как видно из приведенных выше фактов, по соотношению жесткости, веса и цены у профильной трубы практически нет альтернатив (существуют конечно специальные конструкции на основе других инженерных решений, но они встречаются гораздо реже, чем изделия с использованием профтрубы), поэтому она по праву занимает место основного конструкционного материала, применяемого в строительстве.
   Есть и еще целый ряд очевидных преимуществ квадратных и прямоуголных профильных труб, это такие факторы как:

  • удобство работы — подгонять и сваривать прямоуголные трубы значительно проще чем круглые, требуется меньше технологических операций и более низкая квалификация сварщиков
  • удобство перевозки и складирования
  • компактность
  • прямоугольные трубы в отдельных случаях позволяют снизить вест конструкции более чем на 25%, по отношению к круглым трубам о которых говорилось выше.

Применение профильных труб


  Благодаря всему вышесказанному трубы профильные стали основным материалом испрользуемым при возведении сооружений и в других отраслях где необходимо изготовить прочный, легкий и недорогой каркас. Мы остановимся лишь на нескольких наиболее значимых сферах применения профтрубы:

  • Профильные трубы небольших сечений с  15*15 до 50*50 помимо строительства активно используются изготовителями мебели, спортивного инвентаря и малых архитектурных форм (ограждений, оборудования детских площадок и в благоустройстве парков)
  • Строительные организации, осуществляющие фасадные работы, применяют профильные трубы для изготовления строительных лесов. Легкость, простота сборки и износостойкость делают леса, выполненные из пофтрубы, очень выгодными для строителей, так как позволяют многократно собирать и разбирать конструкции, оперативно перебрасывать их на различные объекты по своему усмотрению
  • применение трубы профильной в сооружении перекрытий промышленных построек позволяет существенно снизить вес по сравнению с перекрытиями, изготовленными из двутавровой балки
  • Прямоугольные и квадратные трубы широко применяются в изготовлении элементов конструкций при возведении торговых центров и отдельных павильонов, спортивных сооружений, складских комплексов, логистических центров
  • сборка высотных опор, различных вышек, башенных кранов из профильной трубы позволяет обойтись без тяжелой техники и произвести монтаж и демонтаж в предельно сжатые сроки

 Простота обработки и удобство монтажа дает возможнасть проектировщикам создавать сложнейщие архитектурные формы и применять нестандартные дизайнерские решения.   Почти в каждом городе найдется объект, созданный на основе конструкций из профильной трубы.

Профили сварные гнутые замкнутые ГОСТ 30245-2003


  Хотелось бы отдельно остановиться на таком виде профтрубы, как профили стальные гнутые замкнутые изготовленные по ГОСТ 30245-2003. Эти профильные трубы больших размеров (150*150 мм и выше до 400*400 мм), так же применяют в металлоконструкциях, но в отличие от труб меньших сечений эти профили используют как несущие опоры, штанги и колонны. Профиль сварной гнутый замкнутый 09г2с (изготовленный из легированной стали 09г2с) обладает повышенной прочностью. Трубу профильную изготовленную из этой марки стали, разрешается применять для возведения зданий в регионах с пониженными температурами.

Профильная труба цены


  На нашем складе представлен широкий ассортимент труб профильных. Ниже приведены цены на основные позиции. Если интересующей вас профтрубы нет в прайсе, обратитесь к менеджеру, мы будем рады помочь вам, и в случае если интересуюший вас профиль отсутсвует на складах, металлоторгующих организаций центрального региона, рассмотрим возможность заказа необходимой профильной трубы непосредственно на заводе изготовителе.

Существует много типоразмеров профильных и квадратных труб от не больших, таких как:



15*15*1,5, 20*20*1,5, 20*20*2, 25*25*1,5, 25*25*2, 30*30*2, 40*20*1,5, 40*20*2, 40*40*1,5, 40*40*2, 40*40*3, 40*40*4, 50*50*2, 50*50*3, 60*30*2, 60*30*3, 60*40*2, 60*40*3, 60*60*2, 60*60*3, 60*60*4, 80*40*4, 80*40*3, 80*80*3, 80*80*4, 80*80*5, 80*80*6, 100*100*3, 100*100*4, 100*100*5, 100*100*6, 120*120*4, 120*120*5





до профильных труб размером 200х200 и более.



размеры и требования 30245-2003 для квадратных и прямоугольных стальных изделий

Профильные трубы, изготовленные из стали, являются незаменимыми элементами многих несущих конструкций. Например, профильная труба ГОСТ 30245-2003 является сварным гнутым изделием с замкнутой формой профиля. Данный профиль может быть квадратным или прямоугольным. Подобные изделия используются для возведения стальных силовых каркасов всевозможных сооружений. Поэтому очень важно соблюдать все требования ГОСТ для таких изделий. Об этом и пойдет речь в настоящей статье.

Содержание

  1. Требования ГОСТ 8639-82 для профильных труб
  2. Труба профильная квадратная ГОСТ 8639-82
  3. Допуски профильных изделий
  4. Требования ГОСТ 30245-2003 для профильных труб
  5. Допуски и предельные отклонения профильных изделий
  6. Технические требования к профильным изделиям

Требования ГОСТ 8639-82 для профильных труб

В полном соответствии с нормативами, изложенными в ГОСТ 8639-82, труба профильная квадратная может иметь следующий вид:

  • электросварная;
  • электросварная, с применением метода холодной деформации;
  • стальная бесшовная, деформированная холодным способом;
  • стальная бесшовная, деформированная в горячем виде.

Размеры и форма профильных труб также указываются в ГОСТ. Для этого используются специальные таблицы. В зависимости от требуемой длины выбирается способ изготовления профильных изделий. Так, электросварной способ выбирают в том случае, если нужно изготовить трубы с толщиной стенок 1-5 мм и наружным размером 1-10 см. Метод горячей деформации применяют к трубам с наружным размером 6-18 см и толщиной стенки 4-14 мм. А вот деформируют изделия холодным способом для получения толщины стенок от 1 до 8 мм и наружного размера 1-12 см.

Труба профильная квадратная ГОСТ 8639-82

Такой вид профильных труб изготавливается в соответствии с существующим регламентом длин.

Мерная длина:

  • — электросварные — от 5 до 9 м;
  • — холоднодеформированные — от 4,5 до 11 м;
  • — горячедеформированные — от 4 до 12,5 м.

Допускается отклонение не более 10 см на всю длину изделия.

Длина, кратная мерной:

  • — электросварные — любой кратности;
  • — холоднодеформированные — от 1,5 до 11 м. Каждый раз дается припуск не менее 0,5 см;
  • — горячедеформированные — от 4 до 12,5 м. Припуск каждый раз по 0,5 см.

Ко всем кратностям применяется припуск 0,5 см либо другой припуск, который заблаговременно обсуждается с заказчиком изделий.

Немерная длина:

  • — электросварные — от 1,5 до 9 м;
  • — холоднодеформированные — от 1,5 до 9 м;
  • — горячедеформированные — от 4 до 12,5 м.

Допуски профильных изделий

В соответствии с таблицами и указаниями ГОСТ, профильные трубы могут иметь некоторые отличия в размерах, которые указываются в таблицах, прилагаемых к ГОСТ. Это относится к толщине трубных стенок, к вогнутости и выпуклости одной или нескольких сторон, к наружным размерам сторон.

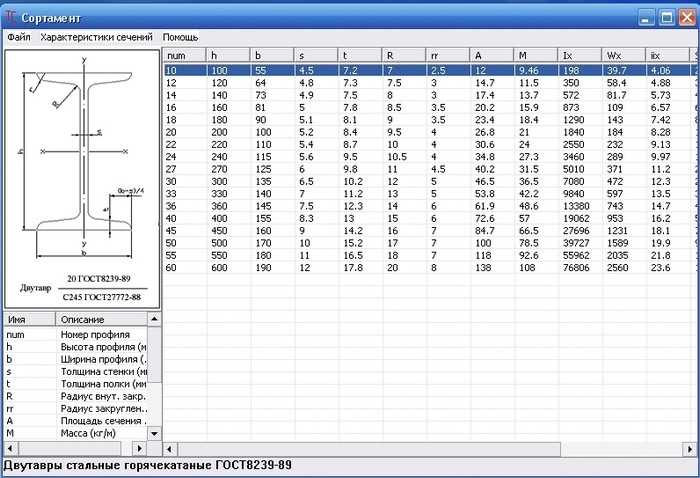

Таблица ГОСТ для профильных стальных труб

Допускается кривизна труб не более 2 мм на один погонный метр изделия. Согласно ГОСТ, труба профильная может иметь отклонения в своем поперечном сечении не более 1,5 градуса. Вогнутость или выпуклость изделий рассчитываются по специальным таблицам в зависимости от длины всего изделия.

Требования ГОСТ 30245-2003 для профильных труб

Данный стандарт действует на профильные гнутые трубы с квадратным или прямоугольным сечением, которые используются для создания стальных силовых конструкций. Любые работы, в процессе которых используются профильные изделия, должны осуществляться только с использованием изделий, соответствующих ГОСТ 30245-2003. В противном случае не гарантируется качество возводимых конструкций и их долговечность.

Допуски и предельные отклонения профильных изделий

  • площадь трубного сечения и длина профиля должны соответствовать указанным в таблицах значениям. Данные таблицы прилагаются к ГОСТ;
  • отклонение толщины стенки профиля должно находиться в соответствии с отклонениями контрольного образца шириной 12,5 см. Это необходимо для правильного расчета веса профиля.

Места изгибов профиля не подпадают под данное ограничение, так как в этих местах толщина стенок может значительно отличаться от толщины ровных участков.

  • труба профильная ГОСТ 30245-2003 не должна иметь отклонений от угла 90 градусов в поперечном сечении более 1,3 градуса;
  • регламентируется также ширина профиля. Предельное отклонение профиля шириной до 10 см составляет от 0,5 до 1 мм. Предельное отклонение профиля шириной более 10 см — 0,8 мм на один погонный метр;
  • существует положение, согласно которому труба стальная профильная ГОСТ 30245-2003 выпускается длиной 6-12 метров. Однако этот норматив может быть изменен в соответствии с пожеланиями заказчика. Предельные значения длины профиля, в этом случае, составят от 4 до 13 м.

Технические требования к профильным изделиям

Изготовление профильных труб регламентируется положениями ГОСТ 30245-2003. Это накладывает определенные требования на сам процесс производства и используемые для этого материалы.

Профильные изделия производятся из листовой прокатной стали, которая поставляется в рулонах:

  • стали низколегированной, имеющей толщину равную или большую 4 мм;
  • углеродистой стали с такой же толщиной;
  • углеродистой и низколегированной стали толщиной 3 мм и больше;
  • качественных марок углеродистой стали — 10, 15, 20.

Изделия не должны быть скручены относительно своей продольной оси более чем на 2 мм из расчета на 1 погонный метр изделия. Кривизна готовых изделий в горизонтальной и вертикальной плоскостях допустима не более 1 мм на погонный метр.

Трубы стальные профильные — ГОСТ не разрешает наличия на их поверхностях каких-либо выраженных повреждений. Сюда можно отнести глубокие борозды, риски, трещины, завороты металла и прочие повреждения.

При разрезании труб на части необходимо следить за тем, чтобы все резы были выполнены строго под углом 90 градусов. Допустимое отклонение от данного угла составляет 1 градус 30 минут.

Выпуклость и вогнутость трубных стенок не должна превышать 1 %. Причем, данные отклонения считаются независимо от отклонений внешних размеров изделия.

Продольный шов должен быть полностью проварен по всей длине изделия. Допустимое суммарное значение непровара — 50 мм на погонный метр. Но при этом нужно учитывать, что длина отдельного непровара не может быть более 20 мм.  Сопротивление сварного шва на разрыв не должно быть меньше 95 % показателя сопротивления основного металла на разрыв.

Внешние размеры изделия не должны отличаться от расчетных более чем на 1 %.

Практика использования профильных изделий свидетельствует о том, что любое несоответствие требованиям регламентирующих документов, в частности, ГОСТ, может явиться причиной быстрой потери качества изделий. Уже возведенная конструкция может повести себя совершенно непредсказуемо из-за превышения каких-то отклонений в процессе производства. Поэтому, прежде чем заказывать профильные трубы, особенно большими партиями, удостоверьтесь в том, что при их изготовлении были соблюдены все требования документов и выдержаны все необходимые допуски.
