Принцип работы термостата в холодильнике: Терморегулятор для холодильника: как проверить и настроить терморегулятор встроенного холодильника?

Содержание

Терморегулятор для холодильника: как проверить и настроить терморегулятор встроенного холодильника?

Нередко происходит так, что температура в холодильнике устанавливается один раз, а потом он активно эксплуатируется, на протяжении всего времени эксплуатации в нём хранится множество разнообразных и разноплановых продуктов. Тем не менее, мало кто задумывается о том, что различные продукты могут требовать к себе разные условия хранения. Имеется ввиду не только уровень влажности, наличие большего или меньшего количества солнечного света, но и температурный режим.

И если отрегулировать уровень солнечного света внутри холодильника едва ли удастся, а контролировать уровень влажности внутри камер можно далеко не у всех холодильников, то подкорректировать температурный режим можно. Можно это сделать посредством терморегулятора, который в разных моделях холодильников установлен либо внутри камеры, либо снаружи. В свою очередь с помощью температурного датчика, холодильник будет поддерживать установленную температуру.

Где искать терморегулятор холодильника?

Итак, для начала необходимо понять, что такое терморегулятор и для чего нам необходимо понимание того, где он располагается. Начнём с того, что терморегулятор в холодильнике может быть механическим или электронным, это важно, ведь от типа терморегулятора зависит сложность его ремонта или полной замены. Оба типа терморегулятора в холодильнике выполняют одну и ту же роль, благодаря терморегулятору холодильник способен поддерживать внутри камер установленную пользователем температуру.

Принцип работы механического терморегулятора достаточно прост. Он состоит из небольшой колбочки, которая наполнена минимальным количеством фреона и контактами, которые подсоединены к компрессору. В процессе работы холодильника, температура в нём поднимается, соответственно, повышается давление в колбочке терморегулятора, благодаря чему замыкаются контакты на компрессоре и последний включается и активизирует охлаждение в камерах холодильника. Как только температура становится оптимальной, давление в колбочке снижается, контакты размыкаются и компрессор отключается.

Но как тогда происходит контроль температуры, спросите вы. Всё также просто, в конструкции термостата предусмотрена пружина, натяжение которой регулирует частоту замыкания контактов. Натяжение пружины контролируется специальным регулятором, который, чаще всего, расположен внутри холодильной камеры. Прокручивая ручку (или колёсико), мы устанавливаем частоту включения и выключения компрессора, тем самым влияя на температурный режим внутри холодильника.

С электронным терморегулятором всё несколько сложнее, ведь он связан с управляющей платой, на не с компрессором. Установленная температура на панели управления, в этом случае, поддерживается существенно точнее, а информацию о её отклонении терморегулятор (как правило это воздушный датчик), передаёт на управляющую плату, которая анализирует полученные данные и, в свою очередь, передаёт команду на компрессор. Этой командой может быть включение или отключение агрегата.

Если по какой-то причине терморегулятор оказался неисправен, его необходимо заменить. Чаще всего ремонт терморегулятора невозможен и даже нецелесообразен, поэтому для каждого мастера под его ремонтом подразумевается полная замена термостата холодильника, цена такой операции будет дешевле ремонта самого холодильника.

Найти место расположения терморегулятора для опытного мастера не составит труда вне зависимости от того, какая модель холодильника. В некоторых моделях бытовых холодильников терморегулятор располагается около самого контроллера температуры. Чаще всего он скрыт в пластиковой коробке небольшого размера, которая сразу бросается в глаза. Иногда он размещён недалеко от плафона с освещением камеры. В более новых моделях терморегулятор может быть вынесен за пределы камеры, но его датчик всё равно находится около контроллера температуры.

Признаки поломки температурного реле

Поломка термостата, как и любая другая, имеет свои признаки и проявления, по которым можно определить, что неправильная работа холодильника связана именно с поломкой этого узла. Опытный специалист из сервисного центра обязательно проведёт диагностику поломки, основываясь именно на тех проявлениях и признаках, которые свойственны работе холодильника на данный момент.

Что указывает на поломку терморегулятора:

температура внутри камер выше или ниже заданной на панели управления – если внутри камер холодильника устанавливается температура, которая не соответствует пользовательским настройкам, это один из наиболее явных признаков того, что термостат неисправен;
компрессор запускается хаотично, также неожиданно отключается – если вы заметили, что включения и отключения компрессора не связаны с температурой внутри камер холодильника, это также свидетельство тому, что термостат не работает, его нужно заменить;
компрессор работает без отключения, либо вовсе не включается – температурное реле вышло из строя и не срабатывает, соответственно компрессор не получает команду от управляющей платы, либо контакты не замыкаются и компрессор не запускается. Также компрессор может работать, но контакты неисправного температурного реле не размыкаются и не позволяют ему отключиться;
холодильник не работает на охлаждение вовсе, либо одна из его камер – одна камера не будет работать только в том случае, если терморегуляторов несколько, например, для морозилки свой, а для холодильной камеры свой. Необходимо заменить именно тот, который оказался неисправен. Если терморегулятор один и контроль он производит совместный, холодильник вовсе не будет работать на охлаждение.

Если вы заметили, что одно или несколько таких проявлений свойственно для вашего холодильника, следует пригласить мастера из сервисного центра, чтобы он произвёл диагностику и устранил проблему в функционировании холодильника. Однако, прежде чем это делать, можно произвести проверку термостата в домашних условиях.

Как проверить термостат холодильника самостоятельно, пошаговая инструкция:

отключаем холодильник от сети – это понадобится, чтобы полностью обесточить прибор;
достаём все продукты – подготавливаем устройство к разморозке, продукты следует временно убрать из камеры холодильника и морозилки;
размораживаем холодильник – камеры прибора должны полностью оттаять, а компрессор остыть;
кладём термометр в холодильник или в морозильную камеру (идеально два термометра одновременно) – термометр понадобится, чтобы точно определить температуру внутри до градуса;
контроллер температуры устанавливаем на минимальное значение – поворачиваем ручку, пока не услышим щелчок;
включаем холодильник в сеть и запускаем его в работу – дверцы всех камер должны быть плотно закрыты на протяжении двух часов работы холодильника;
сверяем температуру на термометрах – температура в холодильнике не должна превышать 7°С, а в морозильной камере не должна быть ниже -22°С.

Порядок замены температурного реле

Замена терморегулятора может оказаться несложной процедурой, особенно, если сталкиваемся с механикой, но, если дело приходится иметь с электронным температурным датчиком, лучше все работы и обслуживание холодильника доверить опытному специалисту из мастерской. При выполнении ремонтных работы нам необходимы не только знание и понимание того, где расположен термостат, но и принцип его точной диагностики, понимание устройства холодильника, для проведения частичной разборки его корпуса.

Как произвести замену механического терморегулятора:

Отключаем холодильник от сети – это залог безопасности мастера во время выполнения ремонтных работ, холодильник нужно отключить от сети.
Нужно получить доступ к терморегулятору – чаще всего он расположен за внутренней стенкой недалеко от ручки контроллера температуры, может располагаться около плафона с освещением. Точное расположение термостата именно в вашей модели холодильника можно выяснить также в технической документации.
Демонтируем неисправный температурный реле – сначала отключаем терморегулятор от контактов, после чего, обычно, необходимо снять освещение, что позволит беспрепятственно демонтировать сам терморегулятор.
Устанавливаем новый терморегулятор – новый терморегулятор должен полностью соответствовать модели вашего холодильника. Сначала необходимо подключить контакты к терморегулятору, после чего опустить термопару в канал испарителя через специальное отверстие и произвести его герметизацию.
Производим сборку холодильника – сборка производится в обратном порядке его разборке.

Несколько отличается процедура замены терморегулятора в холодильниках с электронным управлением и с электронным терморегулятором. Процедура несколько сложнее и требует навыков работы с электронными платами, поэтому самостоятельный ремонт холодильника, в данном случае, может быть затруднён.

Как произвести замену электронного терморегулятора:

Отключаем холодильник от сети – при любых ремонтных работах холодильник должен быть обесточен.
Получаем доступ к неисправному термостату – для этого необходимо произвести частичную разборку корпуса холодильника. В зависимости от расположения прибора, необходимо демонтировать внутреннюю стенку, если терморегулятор расположен внутри или внешнюю, если он выведен наружу.
Демонтируем неисправный терморегулятор – сначала отсоединяем контакты от управляющего модуля, после чего вытягиваем провод через стенку холодильника.
Производим монтаж нового терморегулятора – проводим контакты через стенку холодильника к управляющей плате и припаиваем их. Канал, через который проходят контакты и место пайки нужно герметизировать, чтобы избежать вероятности попадания влаги или конденсата.
Производим сборку холодильника – сборка производится в обратном порядке его разборке.

терморегулятор холодильника

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой.

Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно.

В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

ТАМ 133

1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг

Терморегуляторы

К59	ТАМ 125	ТАМ 112-1М	К57	ТАМ 113	ID974
ТАМ 133-1М	ТАМ 145-2М	К50 L3392		UT72	ID961
Danfoss 07786496					PJ32C00
					МБУ-М

Заменить неисправный терморегулятор холодильника
одна из услуг, которые оказывает
мастерская Доктор холод заказчикам в Тольятти.
При ремонте холодильника
Вам гарантированы:

Выполнение работы квалифицированным мастером
Использование оригинальных запчастей
Выезд на место в удобное для заказчика время
Вызов мастера по ремонту холодильников в Тольятти и
диагностика бесплатно
Ремонт холодильников в районах Тольятти :

Автозаводский, Центральный, Комсомольский
Гарантия на терморегулятор до 12 месяцев
Срочная замена терморегулятора холодильника в день звонка
Недорогой ремонт холодильников по приемлемой цене
Бесплатная консультация по телефону
Удобный график работы,
ремонт холодильников без праздников и выходных
Мобильная мастерская по ремонту холодильников
Замена терморегулятора холодильника на дому
Профессиональное оборудование для ремонта холодильника
Все виды работ по линейному ремонту холодильников

МЕТОДЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНИКЕ
Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в охлаждаемой камере и измеряет температуру воздуха. Косвенный — в поддержании постоянной температуры

1 2 3 4 5 6 7 8 9 10

«Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин

Термостат для холодильника

Вызвать мастера для замены термостата в Санкт-Петербурге
Юг города	Север города

Роман (812). 953-46-01	Александр (812). 965-75-03

Как выглядит термостат
Принцип работы термостата для холодильника:

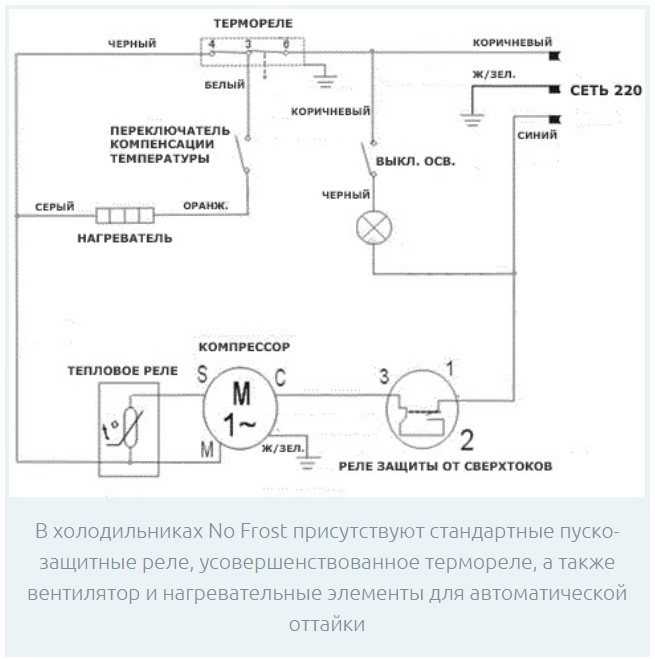

Схема подключения терморегулятора в холодильнике
Регулировка и ремонт терморегулятора
Применяемость некоторых видов реле для холодильников и их аналоги

Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.

Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.


Так выглядит термостат ТАМ-133	и термостат К-59

Как работают термостаты для холодильников:

Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.

На рисунке видно, что контакт 6 — общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.

Контакт 4 — для провода идущего прямо на компрессор

Контакт 3 — свет.

На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,

слева — ТАМ-133-1М-1-19, -21, -28, -50, -55.

Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.

Как подключается терморегулятор в холодильнике

Схема подключения четырехконтактных реле К-56 и ТАМ-125 аналогичны. К клемме 8 подключается лампочка тревоги.

Регулировка и ремонт терморегулятора

Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.

Применяемость некоторых видов реле для холодильников

Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отечественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».

Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках. Аналог — ranco К-50
Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K57
Термостат ТАМ-145 — трехконтактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления)
Блок регулировки температуры холодильника К-56 — 4х контактный регулятор температуры морозильника с дополнительной клеммой тревоги. Аналог — ТАМ-125

Купить термостат для холодильника можно на шоссе Революции 31 в ПКФ «Бирюса»

Назад
Вперед

Как проверить терморегулятор холодильника в домашних условиях?

Содержание

В работе холодильника иногда случаются сбои: он работает без перерыва или не включается, стенки покрываются изморозью, продукты не охлаждаются или замораживаются. Причиной таких проблем чаще всего является поломка термостата. Если знать, как проверить терморегулятор холодильника в домашних условиях, то можно сэкономить на услугах мастера.

Что представляет собой терморегулятор для холодильника

Терморегулятор (термостат) – это пускозащитное реле, регулирующее температуру в камерах холодильника. Выглядит как небольшая коробка, с одной стороны которой находятся клеммы с контактами, с другой отходит герметичная капиллярная трубка, заполненная хладагентом. Второй конец трубки присоединен к испарителю.

По принципу работы термостат бывает электронным и механическим. В разных моделях холодильников конструкция реле может незначительно отличаться.

Устройство и принцип работы терморегулятора

Термостат включает и выключает компрессор в зависимости от температуры внутри камеры. По принципу работы термореле является прибором манометрического типа, действие которого основано на изменении давления наполнителя. При повышении температуры, за счет расширения объема хладагента, давление в трубке увеличивается, пружина сжимается, контакты замыкаются и запускается компрессор. При понижении температуры газ сжимается, давление падает, пружина разжимается и размыкает контакты, работа компрессора останавливается.

Значение температуры, при которой замыкаются контакты, определяется силой натяжения пружины. В холодильниках с механическим управлением, например, Атлант, Ока, Саратов, пружина крепится к ручке регулировки температуры, при повороте которой меняется натяжение пружины. Многие современные холодильники оборудованы электронной системой регулировки, которая состоит из термодатчиков, контролирующих температуру в разных зонах камеры, и модуля управления.

Как добраться до терморегулятора

В старых моделях холодильников термостат находится в защитном пластиковом корпусе справа внутри холодильной камеры возле лампы освещения. Принцип един – термостат всегда рядом с ручкой регулировки. Для извлечения реле холодильник отключают от сети, ручку вытягивают на себя, откручивают крепежные винты и снимают корпус.

В современных моделях термостат обычно находится над дверью верхней камеры. Для его извлечения необходима крестообразная отвертка. Перед тем, как проверить терморегулятор холодильника самостоятельно, необходимо изучить инструкцию по эксплуатации и технический паспорт данной модели холодильника.

Поломка терморегулятора не означает, что холодильник сразу перестанет работать. Иногда встречаются другие признаки неисправности термостата.

Агрегат работает, не отключаясь

Беспрерывная работа компрессора необязательно может быть связана с неисправностью. Частой причиной является отхождение резинки уплотнителя и попадание в камеру теплого воздуха или в наличии большого количества теплых продуктов в камере. Для проверки необходимо отключить питание холодильника и убрать все продукты. Через 5 часов включают и засекают время непрерывной работы компрессора, оно не должно превышать 40 минут.

В случае поломки проверить термостат холодильника можно без его извлечения. Для этого надо аккуратно подвигать пластину возле штырька, на который надевается ручка регулятора. Если пластина не двигается или не слышно щелчков, то терморегулятор надо менять.

Если щелчки слышно, но проблема остается, то переходим к следующему способу проверки. Холодильник отключают от сети, освобождают все камеры от продуктов. На среднюю полку помещают уличный термометр. Далее ручку регулятора устанавливают в максимальное положение или запускают режим быстрой заморозки и включают холодильник. Через 2 часа проверяют градусник, он должен показывать 6-7 ºC. Если данные отличаются, то необходима замена терморегулятора. В морозильной камере допустимый диапазон температур составляет от -12 ºC до -24 ºC. Температура ниже -25 ºC с большой вероятностью означает утечку фреона.

Холодильный агрегат не включается

Причина может заключаться не только в неисправности реле, но и в выходе из строя компрессора. Основным признаком поломки термостата является отсутствие щелчка при повороте регулятора. Наиболее вероятная неисправность – утечка хладагента из сильфона.

Еще одной причиной может быть разрыв электроцепи в результате окисления контактов терморегулятора. Окислившиеся контакты покрываются белесым налетом с синим или серым оттенком. Чтобы устранить неисправность, надо осмотреть и очистить контакты с помощью специального спрея или нашатырного спирта.

В холодильниках с электронной регулировкой причины поломки термостата могут быть связаны со сбоем программного обеспечения в результате скачков напряжения или некорректного использования панели управления. Перед вызовом мастера рекомендуется самостоятельно проверить термореле на работоспособность.

Нарастание наледи на стенках холодильной камеры

Нарастание снежной шубы может быть связано с хранением жидких продуктов в открытом виде или неплотным закрытием дверцы холодильной камеры. Причиной обледенения задней стенки холодильника может быть некорректная работа термостата. В этом случае необходимо проверить термореле и отрегулировать его работу. Модели с электронным управлением требуют установку температуры в холодильной камере в пределах +4 – +7 ºC, в морозильной камере на -18 ºC. В холодильниках с механическим управлением регулятор устанавливают в пределах 2-3,5.

В некоторых случаях необходима специальная настройка термостата. Например, при длительном сроке эксплуатации повышается температура на испарителе по причине старения теплоизоляции или износа компрессора. Чтобы отрегулировать термостат, его надо извлечь, на корпусе найти два винта, отвечающих за диапазон температур. Регулировка одного винта позволяет сместить рабочий интервал в сторону повышения или понижения температуры. При регулировке второго винта возвращение к заводским настройкам практически невозможно.

Способы проверки терморегулятора

Самый простой способ – проверка терморегулятора холодильника без извлечения. Для этого снимают кожух и разбираются в проводах.

В старых моделях к клеммам подходят всего два провода, их снимают и замыкают между собой. В современных холодильниках к термостату подключается 4 разноцветных провода:

желтый с зеленой полосой – заземление;
белый, зеленый или желтый – от лампы;
коричневый – от вилки;
черный, оранжевый или красный – от компрессора.

Замкнуть нужно второй и третий провода от компрессора. Если произошел контакт и компрессор включился, значит, неисправность заключается в поломке терморегулятора.

Чтобы проверить терморегулятор мультиметром, нужно отключить холодильник и снять реле. На аналоговом приборе устанавливают переключатель на минимум, а стрелку фиксируют на нуле. На цифровом тестере переключатель оставляют в положении «200». Конец сильфонной трубки на 2 минуты опускают в ледяную воду и измеряют уровень сопротивления между клеммами. Если на аналоговом приборе стрелка зашкаливает, а на цифровом высвечивается цифра «1», то термостат неисправен.

Замена терморегулятора холодильника

Исправность компрессора во многом зависит от корректной работы термостата, поэтому при первых признаках поломки реле нужно его отремонтировать или заменить. Повреждение реле может быть связана с потерей герметичности сильфонной трубки. В этом случае достаточно заменить только трубку. Ее аккуратно отсоединяют от испарителя, вынимают из корпуса термостата и заменяют на новую. Иногда в результате длительной эксплуатации пружина термореле может лопнуть или растянуться, что вызовет сбои в работе терморегулятора.

Опытные мастера не рекомендуют ремонтировать термостат, более рациональным решением будет полная замена устройства. Для замены терморегулятора будут необходимы следующие инструменты:

круглогубцы,
крестовая и плоская отвертки,
нож.

Сначала необходимо извлечь старый прибор. Для этого снимают кожух, отсоединяют капиллярную трубку от испарителя и аккуратно извлекают. Блок с контактами может крепиться на защелках или винтах. Выкручивают крепежные винты, снимают реле, отсоединяют все провода и вынимают термостат.

При покупке нового термостата лучше иметь с собой старое устройство. Термореле разных моделей холодильников могут взаимозаменяться, кроме того, механический тип устройства можно заменить на электронный.

длина сильфонной трубки – от этого зависит режим отключения и включения компрессора;
посадочное место;
количество клемм – в некоторых терморегуляторах имеется одна дополнительная клемма для сигнальной лампы.

Во время замены терморегулятора необходимо очень осторожно обращаться с капиллярной трубкой, поскольку ее легко повредить. Помимо этого, неправильное положение трубки и перегибы могут стать причиной неисправности терморегулятора и компрессора.

При подключении термостата важно не перепутать порядок присоединения проводов к клеммам. Для этого рекомендуется при извлечении устройства фотографировать каждый этап. Не пренебрегайте схемой подключения термореле из инструкции по эксплуатации холодильника. Недопустимо припаивать провода к клеммам, это может привести к пробою изоляции и замыканию.

Советы по эксплуатации холодильника

В большинстве случаев причиной выхода из строя терморегулятора является неправильная эксплуатация. Проанализируем основные ошибки и рассмотрим несколько советов, которые помогут продлить срок службы холодильника.

Нельзя устанавливать холодильник вблизи отопительных радиаторов и других источников тепла.
После экстренного выключения холодильника его нельзя сразу включать, между включением и выключением должно пройти не менее 5 минут.
После разморозки нельзя сразу загружать продукты, камеры сначала должны охладиться.
Не стоит устанавливать максимально низкую температуру – это приведет к быстрому износу компрессора. Оптимальным температурным режимом для холодильников с электронной регулировкой будет переключение регулятора на «Eco» или цифру «3», для агрегатов с механической регулировкой – положение «Medium». Если ручка регулировки температуры не имеет градации, то поворачиваем ее до отказа по часовой стрелке, а потом возвращаем на пол-оборота.
Загружая продукты в холодильную камеру, нельзя полностью забивать полки и загораживать датчики испарителя.
При первом запуске холодильника после разморозки или ремонта нужно поставить терморегулятор на минимальную температуру.

Виды термостатов бытовой техники. Назначение и принцип работы термостатов различных бытовых приборов

Эта статья поможет вам разобраться, какие термостаты используются в бытовой технике, и для чего они необходимы. Несмотря на то, что приборы для домашнего применения отличаются принципом действия, конструкцией и габаритами, функционирование большинства связано с повышением или понижением температур. Обычный термостат для водонагревателя, холодильной камеры, стиралки и прочего оборудования, представляет собой сложный блок управления. После фиксации основных показателей происходит нагрев или охлаждение рабочих систем. Таким образом, поддерживается заданный пользователем уровень температур.

Работа термостата различных фирм заключается в том, чтобы вовремя запускать основные узлы. Некорректное функционирование запчасти может повлечь за собой перегрев или чрезмерное нагнетание холода.

Термостат для водонагревателя – основа функционирования бойлера

Термостаты делают работу бытовой техники максимально практичной, экономной и безопасной. Большинство приборов оборудовано современными приспособлениями, позволяющими настроить функционирование агрегатов в соответствии с вашими потребностями

Основные виды термостатов

Виды термостатов очень разнообразны, их отличают по нескольким признакам. Условно технику разделяют на группы, отличающиеся:

Материалами изготовления. Контролер температур духового шкафа, термостат холодильника и прочей техники, может быть биметаллическим или изготовлен из прочных пластмасс.
Типом действия. Конструируются механические, электромеханические и электронные модификации.
Температурными режимами. Различают регуляторы для работы с низкими температурами (менее -60°C), со средними (от -60 до +500°C) и высокими (от +300 до +1200°C).
Видом теплоносителя. Запчасти могут быть твердотельными, жидкостными или воздушными, в зависимости от типа используемого агента.

Какие термостаты лучше сказать сложно, поскольку для определенных условий и целей подходят модели с разными показателями и возможностями. Если вы хотите заменить вышедшую из строя деталь, проконсультируйтесь со специалистами, которые помогут подобрать оптимальный вариант, исходя из поставленных задач.

Электромеханический термостат для холодильника

Разновидности термостатов по принципу работы

Если рассматривать принцип работы термостата, все модели можно разделить на несколько подгрупп:

1. Механические термостаты

Такие приспособления сконструированы без каких-либо электрических составляющих. Чаще они применяются кухонных плитах. Детали нередко встречаются в духовых шкафах, где необходимо поддерживать температуру на одном уровне. Часто они комбинируются с кранами газа. После достижения определенной отметки, термостат активирует минимальный режим работы для экономии расхода ресурсов. При снижении показателей, подача топлива снова увеличивается.

Термостат для духового шкафа должен обеспечивать автоматическое поддержание заданной температуры в диапазоне от 160-270⁰ С

Существуют разные виды термостатов для холодильников. Механические изделия позволяют регулировать температуру воздуха в камере. Устройство приспособления представляет собой деталь, с контактами переключения. Также есть встроенный сильфон с мембраной. Из него выводится специальная трубка — температурный датчик.

Работа термостата холодильника заключается в считывании параметров детали сильфона с закаченным внутрь хладагентом. При изменении температуры давление сужает или расширяет мембрану. Трубка представляет собой датчик, прижатый к пластине испарителя. Он в свою очередь контролирует температурный режим рефрижератора.

Термостаты разных производителей, подходящие для одинаковых моделей холодильников

Классифицируют термостаты не только по модификациям, но и точности поддержания, а также градиента, интервала температур

2. Электромеханические термостаты

Электромеханический тип термостата представляет собой приспособление с применением контактных пар. Агрегаты данной группы разделяют по используемым датчикам, которые могут быть:

Газонаполненными колбами.
Биметаллическими пластинами.
Мембранными вставками.
Капиллярными трубами.

Термостат стиральной машины с электромеханическим принципом работы, выполняет замыкание или размыкание пар контактов. Запчасти могут быть оснащены регуляторами для фиксации температурной отметки.

Электромеханический термостат для стиральной машинки

3. Электронные термостаты

Назначение, устройство и работа термостата с электронным функционированием мало чем отличается от предыдущих моделей. Такое оборудование осуществляет проверку температуры благодаря колебаниям проводимости датчика (термотранзистора, терморезистора и пр.). Условно такие контроллеры делят на группы по принципу действия:

Возрастание сопротивления при росте температуры.
Увеличение проводимости при нарастании термических показателей.

Датчики присоединяются к устройству, настроенным под конкретный тип регуляторов.

Монитор для электронного термостата для холодильника

Модификаций электронных термостатов существует множество. Они могут быть с платами ступенчатого или многоуровневого типа. В современных моделях данные выводятся на монитор

Если вам интересно, какие бывают термостаты для определенного типа техники, обращайтесь к специалистам компании «ТЕРМАРКЕТ». Вы всегда сможете подобрать оптимальный вариант для любого оборудования. Подробнее об особенностях приспособлений и о роли термостата в приборах просто узнать по телефону, указанному на сайте. Звоните в любое время!

Электронный регулятор температуры холодильника | Датчики температуры

и разработаны только автором

РЕГУЛЯТОР ТЕМПЕРАТУРЫ С ЦИФРОВОЙ ИНДИКАЦИЕЙ ДЛЯ ХОЛОДИЛЬНИКОВ

Современные холодильники, за очень редким исключением, не имеют индикации температуры внутри рабочей камеры, что не позволяет реально оценить работу терморегулятора и эффективность теплоизоляции. Используемые в большинстве холодильников механические терморегуляторы с термобаллоном и капиллярной трубкой к тому же имеют низкую надёжность и точность работы.

Устройство может быть использовано не только в холодильниках, но и в любых электронагревательных приборах, инкубаторах, системах отопления для поддержания заданной температуры в помещении, системах кондиционирования воздуха, а также в качестве цифрового термометра с сигнализацией достижения заданной температуры. Для расширения диапазона индикации и регулирования температуры до -200 град.С. + 200 град.С сопротивление резистора R6 выбирают равным 100,00 Ом, а переменный резистор R18 должен иметь сопротивление около 1 К. Применяемое электромагнитное реле может быть любое доступное, должно иметь катушку на напряжение = 24 В и максимальный ток через контакты, превышающий ток нагрузки. При использовании терморегулятора в инкубаторах, электронагревательных приборах и системах отопления используются нормально замкнутые контакты реле, а охлаждающих — нормально разомкнутые.

Терморегулятор для холодильника

В современных бытовых холодильниках для управлением температурным режимом все чаще применяются датчики реле температуры, построенные на электронных схемах. В состав таких устройств контроля входят полупроводниковый температурный датчик и блок управления, обрабатывающий сигнал от термодатчика и включающий или выключающий холодильник. Такие схемы довольно сложны в ремонте, но позволяют более четко отслеживать и изменять режимы работы холодильных агрегатов.

Однако до сих пор широкое применение находят и обычные механические реле контроля температуры. Они не менее надежны, чем на электронике и легко заменяются в случае поломки.

Отличие механических температурных реле от электронных в том, что они работают по температуре испарителя, а их оппоненты — по воздуху. Хотя и в тех и других видах регуляторов есть модели, позволяющие работать как по воздуху, так и по испарителю

Усторойство и принцип работы датчика реле температуры (терморегулятора) холодильника

Наиболее часто в бытовых холодильниках применяется терморегулятор механический ф. Danfoss K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры. Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.

Как работает терморегулятор

Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействую на чувствительную мембрану, механически связанную с переключающими электро контактами реле холодильника. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.

Схема подключения реле температуры

На рисунке слева схема трехконтактных термореле моделей: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75, справа ТАМ-133-1М-1-19, -21, -28, -50, -55.

Контакты 3-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 3-6 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника.

Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.

Регулировка и ремонт терморегулятора

Применяемость некоторых видов реле для холодильников

Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отчественные терморегуляторы Орловского завода ТАМ-. и импортные терморегуляторы Данфосс K-. Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».

Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках
Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K56-L1955
Простой терморегулятор холодильника 145-1М-1 для применения в морозильниках. Аналог — K56-L1916.

Реле температуры 145-2М-29 предназначено для применения в морозильных камерах двухкамерных холодильников. Аналог — реле температуры Danfoss K56-P1431, K56-L1954.

Замена термореле своими руками является наиболее осуществимой задачей при ремонте холодильника.

Простой электронный термостат для холодильника на LM35.

Схема и описание

Данный электронный термостат для холодильника поможет в тех случаях, когда собственный (заводской) термостат неисправен или его точность работы уже недостаточна. В старых холодильниках используется механический термостат температуры с использованием жидкости или газа, которыми заполнен капилляр.

При изменении температуры меняется и давление внутри капилляра, которое передается на мембрану (сильфона). В результате термостат включает и выключает компрессор холодильника. Конечно же, подобная система термостатирования имеет низкую точность, и детали ее со временем изнашиваются.

Описание работы термостата для холодильника

Как известно температура хранения пищевых продуктов в холодильной камере должна быть +2…8 градусов Цельсия. Рабочая температура холодильника +5 градусов.

Электронный терморегулятор для холодильника характеризуется двумя параметрами: температура запуска и остановки (либо средняя температура плюс значение гистерезиса) компрессора. Гистерезис необходим для предотвращения слишком частого включения компрессора холодильника.

В данной схеме предусмотрен гистерезис в 2 градуса при средней температуре в 5 градусов. Таким образом, компрессор холодильника включается, когда температура достигнет + 6 градусов и отключается при снижении ее до + 4 градусов.

Этот температурный интервал достаточный для поддержания оптимальной температуры хранения продуктов, и при этом он обеспечивает комфортную работу компрессора, предотвращая его чрезмерный износ. Это особенно важно для уже старых холодильников, использующих термореле для запуска двигателя.

Электронный термостат является подходящей заменой оригинального термостата. Терморегулятор считывает температуру с помощью датчика, сопротивление которого меняется в зависимости от изменения температуры. Для этих целей довольно часто используют термистор (NTC), но проблема заключается в его низкой точности и необходимости в калибровке.

Для обеспечения точной установки контролируемой температуры и избавления от многочасовой калибровки, в данном варианте термостата для холодильника был выбран датчик температуры LM35. Он представляет собой интегральную схему, линейно откалиброванную в градусах Цельсия, с коэффициентом 10 мВ на 1 градус Цельсия. В связи с тем, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Поэтому сигнал с выхода датчика можно контролировать с помощью простой схемы состоящей всего из двух транзисторов.

Так как выходное напряжение слишком мало, чтобы открыть транзистор VT1, датчик LM35 включен как источник тока. Его выход нагружен резистором R1 и поэтому сила тока на нем изменяется пропорционально температуре. Этот ток влечет падение на резисторе R2. Падение напряжения управляет работой транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, реле К1 включается, чьи контакты подключены вместо контактов старого термостата.

Резистор R3 создает положительно обратную связь. Это добавляет небольшой ток к сопротивлению R2, который сдвигает порог и тем самым обеспечивает гистерезис. Обмотка электромагнитного реле должна быть рассчитана на 5…6 вольт. Контактная пара реле должна выдерживать необходимый ток и напряжение.

Датчик LM35 расположен внутри холодильника в подходящем месте. Сопротивление R1 припаивается непосредственно к датчику температуры, что в свою очередь позволяет соединить LM35 с монтажной платой всего двумя проводами.

Провода соединяющие датчик могут внести в схему помехи, поэтому для подавления помех добавлен конденсатор С2. Схема работает от источника питания 5 вольт построенного на стабилизаторе 78L05. Потребление тока главным образом зависит от типа используемого реле. Блок питания должен быть надежно изолированы от сети.

Большим преимуществом этой схемы является то, что она начинает работать сразу при первом запуске и не нуждается в калибровке и настройке. Если возникнет необходимость немного изменить уровень температуры, то это можно сделать путем подбора сопротивлений R1 или R2. Сопротивление R3 определяет величину гистерезиса.

Тестирование термостата контроля температуры холодильника

Для успешного хранения скоропортящихся продуктов и охлаждения напитков холодильник должен поддерживать соответствующую температуру как в холодильной, так и в морозильной камерах. Если температура внутри этих отсеков слишком высокая или слишком низкая, причиной может быть неисправный контроль температуры.

Какая температура подходит для вашего холодильника?

Какую температуру следует поддерживать в вашем холодильнике? Ремонтная клиника рекомендует поддерживать температуру в холодильной камере от 35° F до 40° F (от 2° C до 4° C) для оптимальной работы прибора. Что с морозильным отделением? Эта температура должна поддерживаться на уровне 0° F (-18° C) или ниже.

Если у вас есть холодильник старой модели, в котором для контроля и управления температурой воздуха внутри устройства используется переключатель термостата и сенсорная лампа, вы можете проверить термостат, чтобы определить, правильно ли он работает. Прежде чем мы перейдем к этому, давайте рассмотрим, как работает контроль температуры и как компонент будет варьироваться в зависимости от модели.

Как работает регулятор температуры

Температура воздуха в холодильном и морозильном отделениях регулируется регулятором температуры. Это устройство определяет изменения температуры воздуха и подает напряжение на необходимые компоненты системы охлаждения, чтобы понизить температуру воздуха или отключить это напряжение, когда температура воздуха достигнет соответствующего уровня.

Два типа регуляторов температуры

В зависимости от модели холодильника существует два типа регуляторов температуры: в старых или меньших холодильниках используется механический переключатель термостата и датчик в сборе; более поздние модели будут использовать электронную плату управления, которая работает с одним или несколькими датчиками. В то время как многие холодильники имеют один регулятор, расположенный в холодильной камере, для управления температурой как в холодильной, так и в морозильной камерах, в некоторых моделях используется отдельный регулятор для установки температуры в морозильной камере.

Регулятор температуры позволяет напряжению поступать на компрессор и двигатели вентиляторов

Когда датчик переключателя термостата или датчики платы управления обнаруживают, что температура воздуха в устройстве поднялась выше определенного уровня, управление холодильником позволит напряжению проходить к компрессору, а также к двигателю вентилятора конденсатора и двигателю вентилятора испарителя. При включении компрессор перекачивает хладагент в виде газа в змеевики конденсатора, где газ затем конденсируется в горячую жидкость. Змеевики конденсатора рассеивают тепло по мере того, как жидкость проходит через них, чему способствует двигатель вентилятора конденсатора, обдувающий змеевики воздухом. Затем хладагент закачивается в змеевики испарителя, где он расширяется обратно в газ. Это делает катушки холодными. Двигатель вентилятора испарителя всасывает воздух через холодные змеевики испарителя, которые охлаждают воздух до того, как этот воздух циркулирует в морозильной и холодильной камерах.

Как только температура воздуха в отсеках становится достаточно низкой, терморегулятор отключает подачу напряжения на систему охлаждения. Имейте в виду, что изменение температуры в течение этого цикла является нормальным явлением.

Устранение неполадок термостата холодильника

Неисправный регулятор температуры может помешать включению системы охлаждения, что приведет к слишком высокой температуре в приборе, или вызвать слишком частую работу компрессора, что может сделать холодильную камеру слишком холодной , потенциально замораживая ваши продукты. Если регулятор температуры представляет собой узел термостатического выключателя и сенсорной лампы, вот шаги по устранению неполадок, которые можно предпринять, чтобы определить, правильно ли работает термостат:

Прислушайтесь к «щелчку»

Первый шаг — вручную повернуть диск термостата, чтобы «вызвать» дополнительное охлаждение.

После того, как компрессор включится, медленно поверните диск в самое низкое положение (меньшее охлаждение) и прислушайтесь к щелчку. Этот щелкающий звук будет означать, что система охлаждения отключается, а термостат работает.

Если вы не слышите щелчок или не можете успешно включить систему охлаждения, вы можете использовать мультиметр и ледяную воду, чтобы проверить термостат контроля температуры на непрерывность электрической цепи — непрерывный электрический путь, присутствующий в детали.

Проверка термостата контроля температуры на электрическую целостность

При использовании аналогового мультиметра обязательно сначала правильно откалибруйте его, соединив вместе красный и черный провода и установив стрелку на «ноль». Как для аналоговых, так и для цифровых мультиметров поверните диск выбора диапазона до минимального значения сопротивления в омах.

Поместите чувствительный элемент термостата в ледяную воду.

Подсоедините черный и красный провода мультиметра к клеммам термостата. Вставив металлические концы проводов в зажимы типа «крокодил» и прикрепив зажимы типа «крокодил» к клеммам, вы освободите руки для следующего шага.

Поверните ручку термостата. Когда циферблат достигает более низкого значения, непрерывность электрического тока в термостате должна быть прервана.

Если термостат показывает «отрицательный» результат на целостность цепи при всех настройках шкалы или «положительный» на целостность при всех настройках, то, скорее всего, у вас сломался термостат, и его необходимо заменить новым.

Ремонтная клиника предоставляет бесплатные ресурсы по ремонту холодильников

Являясь вашим партнером по ремонту, Ремонтная клиника предлагает сотни бесплатных видеороликов по ремонту холодильников для конкретных моделей, пошаговые руководства и схемы. Введите полный номер модели вашего холодильника в строку поиска «Видео и статьи» на веб-сайте Repair Clinic, чтобы найти подробную помощь по ремонту вашего устройства, в том числе о том, как правильно установить новый термостат контроля температуры на холодильник Frigidaire (модель FFTR1814TW8) и заменить регулятор заслонки. сборка в модели холодильника GSE25GSHPCSS GE.

Независимо от ремонта, ремонтная клиника рекомендует использовать только оригинальные детали OEM для достижения наилучших результатов и продления срока службы вашей бытовой техники, оборудования для газонов и сада, а также продуктов для обогрева и охлаждения. Чтобы найти точную деталь оригинального производителя, которая подходит для вашего холодильника, введите полный номер модели устройства в строке поиска «Поиск запчастей в Интернете и получите ответы» на сайте Repair Clinic, чтобы получить полный список совместимых деталей. Затем вы можете использовать навигационные фильтры «Категория детали» и «Название детали», чтобы сузить этот список, чтобы найти конкретную деталь холодильника, которая вам нужна, непосредственно от таких производителей, как Samsung, Frigidaire, KitchenAid, GE, Kenmore, LG, Maytag, Whirlpool. , среди прочих.

ЗДЕСЬ НАЙТИ ЗАПЧАСТИ ДЛЯ ХОЛОДИЛЬНИКА

Системы термостатов оттаивания | West CS

Что такое термостат оттаивания?

Термостаты размораживания являются общим элементом многих холодильных устройств и процессов, от бытовых приборов до промышленных холодильных складов. Накопление инея на испарителях создает изоляционный слой, который снижает эффективность системы, что означает либо увеличение эксплуатационных расходов на поддержание низкой температуры, либо возможность повреждения продуктов, которые не поддерживаются при правильной температуре.

Термостат оттаивания работает отдельно от системы охлаждения и отвечает за предотвращение образования инея на испарителях, чтобы избежать увеличения затрат на менее эффективное охлаждение. Он делает это, активируя либо электрический нагревательный элемент, либо клапан горячего газа, чтобы повысить температуру на испарителе и растопить иней.

Преимущества термостата оттаивания

В любом процессе охлаждения или применении передаваемое тепло может вызвать образование конденсата на испарителе. Если температура достаточно низкая, собравшийся конденсат замерзнет, оставив иней на испарителе. Иней впоследствии будет действовать как изоляция на трубах испарителя и снизит эффективность теплопередачи, что, в свою очередь, означает, что система должна работать усерднее, чтобы достаточно охладить окружающую среду, или что холодильник вообще не может достичь заданного значения.

Это имеет последствия либо в том, что продукт не хранится или не охлаждается до нужной температуры, что может увеличить количество бракованных продуктов, либо в том, что на поддержание правильной температуры тратится больше энергии, что увеличивает эксплуатационные расходы. В любом случае бизнес несет убытки из-за потерь или более высоких накладных расходов.

Термостаты оттайки борются с этим, периодически растапливая иней, образующийся на испарителе, и позволяя воде стекать, поддерживая уровень влажности в окружающей среде как можно ниже.

Как работают термостаты оттаивания?

Термостаты оттаивания работают как часть контура управления технологическим процессом, в котором термостат оттаивания измеряет переменную и настроен на активацию нагревательного элемента, как только переменная достигает определенной точки.

Существует несколько потенциальных переменных для измерения и активации термостата оттаивания в соответствии с:

Время – термостат оттаивания активируется через определенные промежутки времени, независимо от уровня замерзания
Температура – термостат оттаивания измеряет температуру испарителя и активируется при достижении заданного значения для нагрева и оттаивания испарителя
Толщина инея – инфракрасный датчик измеряет количество образовавшегося инея и активирует нагревательный элемент, когда он достигает определенной толщины.

Как только измеряемая переменная достигает заданной точки, будь то период времени, температура или толщина инея, термостат оттайки выключает компрессор и, если он установлен, активирует нагревательный элемент.

Термостат оттайки будет иметь вторую уставку, при достижении которой он отключится аналогично уставке активации. Это гарантирует, что нагревательный элемент не будет работать дольше, чем это необходимо, чтобы вернуть холодильнику или морозильнику максимальную эффективность.

Управление термостатом оттаивания электрическим и горячим газом

При использовании активного нагревательного элемента с термостатом оттаивания доступны два варианта: либо электрический элемент, который включается, либо горячий газ, который подается в испаритель с помощью клапана.

Электрические термостаты оттайки дешевле в установке и проще в эксплуатации из-за отсутствия в системе механических частей и потому, что они устанавливаются рядом с испарителем, но остаются отдельными. Однако недостатком этого является то, что, поскольку электрический нагревательный элемент установлен в самой зоне охлаждения, это может привести к передаче большего количества тепла в окружающую среду, а не в испаритель. Впоследствии потребуется больше времени, чтобы вернуть холодильник к заданному значению.

И наоборот, системы оттаивания горячим газом работают внутри испарителя с помощью клапана, позволяющего газу высокого давления и высокой температуры из компрессора течь через испаритель и нагревать иней изнутри. Это нагревает иней более точно и плавит его более эффективно, чем электрический нагреватель, а также приводит к тому, что меньше тепла может попасть в зону охлаждения. Недостатками этого являются повышенная стоимость и сложность установки, проблема износа механических частей, которые потребуют более регулярного обслуживания, и, кроме того, повышенная вероятность теплового удара, повреждающего испаритель, поскольку горячий газ проходит через него, когда он охлаждается до температуры ниже 0°С.

Управление термостатом оттаивания

Наличие дополнительной системы термостата оттаивания связано с эксплуатационными расходами, которые можно уменьшить несколькими способами.

Если уровень инея низкий, можно разморозить испаритель во время останова компрессора. Это означает, что устройство не охлаждается активно, поэтому температура начнет повышаться до температуры окружающей среды. Поскольку дополнительный нагревательный элемент не требуется, поэтому эксплуатационные расходы минимальны, обычно это только затраты на поддержание работы вентилятора, который помогает отводить конденсат от испарителя к дренажу, удалять влагу и уменьшать образование инея в будущем.

Если уставка температуры холодильника очень низкая и простого выключения компрессора недостаточно для повышения температуры до уровня, достаточного для таяния инея, необходимо включить в систему нагревательный элемент. Эти системы будут иметь более высокие эксплуатационные расходы, чем те, которые основаны на выключенном цикле, но они будут удалять более крупные отложения инея гораздо эффективнее, что повысит общую эффективность системы в долгосрочной перспективе.

В случаях, когда присутствует нагреватель, наиболее эффективным способом разморозки является достижение установленного значения заданной переменной, которая измеряет уровень обледенения. Для инфракрасной системы это будет, когда датчик не отключится из-за мороза, а для системы с регулятором температуры это будет, когда температура испарителя поднимется до заданной температуры.

И, наконец, есть возможность оттаивания по времени через регулярные промежутки времени, которые длятся в течение времени, указанного пользователем. Эти интервалы должны быть достаточно длительными, чтобы удалить накопившийся иней, но не настолько длительными, чтобы излишне нагревать окружающую среду.

Этот метод дешевле и проще в установке и настройке, чем решения с дополнительным датчиком, однако таймерный элемент не гарантирует такой же эффективности, как другие методы, а также требует большего участия оператора в плане изменения настроек для работы определить оптимальную продолжительность работы системы оттаивания. Таким образом, в течение срока службы системы термостата оттаивания более низкая эффективность и более высокие эксплуатационные расходы могут перевесить более высокие первоначальные затраты на более сложную систему датчиков в особо чувствительных средах.

Для получения дополнительной помощи или информации о ассортименте термостатов и термостатов оттаивания West Control Solutions воспользуйтесь одной из кнопок ниже

Как протестировать термостат холодильника [Подробное руководство]

термостат холодильника пригодится в разных случаях.

Например, если вы заметили внезапный всплеск или падение температуры, причиной может быть неисправный термостат.

Этот пост, однако, предлагает пошаговое руководство по проверке термостата. Он также предлагает вероятные решения, если выяснится, что термостат неисправен.

Содержание

Как проверить термостат холодильника – пошаговое руководство

Осмотрите регулятор термостата

Первое, что нужно проверить, это сам регулятор термостата.

Это связано с тем, что это наиболее частая причина значительных изменений температуры в холодильнике.

Если все продукты в вашем холодильнике заморожены, проверьте термостат, чтобы узнать, установлен ли он на самый высокий уровень.

Таким же образом, если ваши продукты портятся из-за высокой температуры в холодильнике, проверьте, установлен ли термостат на самый низкий уровень.

Получите хороший доступ к термостату

Обычно это необходимо, особенно если вы заметили, что при выполнении шага 1 все было в порядке. источник питания, прежде чем выполнять этот шаг.

Чтобы получить доступ к термостату, достаньте все предметы вокруг термостата из холодильника, чтобы вам было удобно работать.

Вам, вероятно, понадобится фонарик для этого шага, так как внутреннее освещение будет выключено, пока вы будете это делать.

Снимите пластиковую крышку с термостата, чтобы получить полный доступ к проводам, регулирующим температуру.

В большинстве случаев вам придется снять циферблат, чтобы снять крышку.

Снимите показания

Во-первых, установите термостат на самую низкую температуру.

После этого отсоедините два провода от термостата.

Затем установите вольтметр-мультиметр на RX1 и поместите щупы мультиметра на каждую клемму.

Мультиметр должен показывать ноль. Если этого не происходит, то обычно это указывает на необходимость замены термостата.

Нет мультиметра? На самом деле он вам нужен — не только для этой цели, но и для других бытовых приборов, которые вы, возможно, захотите протестировать.

Итак, если он вам нужен, мы рекомендуем самый продаваемый, доступный и высоко оцененный цифровой мультиметр AstroAI с омическим вольтметром и измерителем напряжения диода .

Этот вольт-омный мультиметр прост в использовании, безопасно выявляет неисправности бытовой техники и поставляется с двойным предохранителем для защиты от ожогов. Он также поставляется со встроенной подставкой, так что вы можете использовать его в режиме громкой связи.

Нажмите здесь, чтобы проверить и купить этот мультиметр на Amazon

Проверьте его в рабочей морозильной камере

, если ваш мультиметр дал Zero Recoder As andicated, то Lab Ot Lab As Averave A шанс, что он все еще работает нормально.

Затем выньте весь термостат из холодильника и поверните циферблат на самую теплую настройку. Затем установите его в работающую морозильную камеру примерно на 30 минут.

После этого снова проверьте провода с помощью мультиметра.

Это должно дать вам бесконечное значение, если термостат исправен. Если этого не произойдет, возможно, вам придется заменить термостат холодильника.

Убедившись, что термостат работает нормально, установите его обратно в холодильник и проверьте, нет ли других причин изменения температуры.

Возможно, забиты змеевики или неисправен конденсатор.

Ознакомьтесь с другими подробными статьями/обзорами…

Персональный холодильник/грелка Wagan на 6 литров, 12 В – подробный обзор
Что такое холодильник с французской дверью?
Как сохранить мороженое замороженным в холодильнике [Подробное руководство]
Винный холодильник на 8 бутылок Westinghouse — подробный обзор
Сколько времени нужно, чтобы разморозить холодильник с морозильной камерой?
Мини-холодильник/грелка Tibek 12 В с автоматической блокирующей ручкой — подробный обзор

Как проверить термостат холодильника — краткий обзор!

Термостат вашего холодильника — это первое, что вы хотите проверить, когда заметите внезапную разницу температур.

Обязательно отключите источник питания, чтобы обезопасить себя во время процесса.

Если выяснится, что проблема связана с вашим термостатом, обратитесь к производителю за подробной информацией о том, как его заменить.

В противном случае вам может потребоваться вызов специалиста.

Вы также можете посмотреть это видео, чтобы получить визуальное руководство по проверке термостата холодильника:

Хотите знать, что делать, если ваш холодильник перестал работать? Узнайте о возможных причинах и способах их решения здесь .

Как проверить термостат холодильника — часто задаваемые вопросы

Для чего нужен термостат холодильника?

Холодильник без термостата не может поддерживать температуру на определенном уровне.

Постоянно работающий холодильник может привести к тому, что ваши продукты будут охлаждаться слишком сильно или недостаточно. Если вы заметили, что некоторые продукты в холодильнике замерзли, вы можете установить более высокую температуру. Если продукты питания быстро портятся из-за того, что они недостаточно холодные, вы также можете установить более низкую температуру.

Короче говоря, термостат регулирует температуру в холодильнике.

Как работает термостат холодильника?

Термостат холодильника управляет системой охлаждения холодильника.

Он находится внутри холодильника и имеет ручку, которая позволяет человеку регулировать настройку температуры. Как только человек устанавливает желаемую температуру, термостат поддерживает эту температуру, контролируя, как электричество подается на компрессор. Компрессор отвечает за перекачку хладагента с помощью змеевиков.

Поэтому, когда воздух в холодильнике достигает нужной температуры, термостат прекращает подачу электричества на компрессор. И когда термостат чувствует слишком много тепла, он пропускает электричество, активируя компрессор.

Почему термостаты холодильников выходят из строя?

Потеря газа внутри трубки.
Повреждение проводки, прикрепленной к блоку управления

Утечка газа внутри трубки может быть вызвана отверстием или трещиной в трубке, даже самой маленькой. При утечке газа давление в корпусе регулятора термостата падает до нуля, заставляя компрессор думать, что холодильник достаточно остыл, и останавливается сам по себе.

Кроме того, проводка, прикрепленная к корпусу термостата, может быть повреждена или отсоединена, в результате чего компрессор не включается и не охлаждается.

Как узнать, неисправен ли термостат моего холодильника?

Когда в холодильнике недостаточно прохладно: Если вы заметили, что продукты в холодильнике не такие холодные, как вы ожидали, или что температура в вашем холодильнике не соответствует требованиям, это может быть неисправностью. в термостате, потому что термостат регулирует температуру в холодильнике, а также поддерживает охлаждение.
Когда в холодильнике становится необычно холодно: Если продукты замерзают в других отделениях, это признак неисправности термостата.
При колебаниях температуры в холодильнике: Нормальная температура для хранения продуктов питания обычно составляет от 320F до 400F. Небольшое колебание температуры может испортить продукты в холодильнике. Это тоже признак неисправного термостата.

Как устранить неисправность термостата холодильника?

Снимите крышку термостата и при необходимости замените батарейки.
Проверьте коммутационную панель на наличие сработавшего выключателя.
Снимите крышку, чтобы проверить нить накала предохранителя. Если вы обнаружите, что он разделен, извлеките предохранитель и отнесите его в хозяйственный магазин за точным.
Проверьте провода, возможно, ослаб контакт провода. Чтобы проверить контакты проводов, снимите термостат с места, где он закреплен на стене. Обратитесь к руководству пользователя для руководства, в противном случае проверьте наличие руководств в Интернете.

Как переустановить термостат холодильника?

Проверьте заднюю часть холодильника на наличие шнура питания.
Отсоедините шнур питания от настенной розетки. Вы можете услышать стук, это нормально. Затем оставьте холодильник отключенным от сети на несколько минут.
Установите регуляторы холодильника и морозильной камеры в положение OFF и 0 внутри холодильника. Затем снова включите холодильник в розетку.
Установите регуляторы холодильника и морозильной камеры в нужное положение.
Оставьте холодильник на 24 часа для стабилизации температуры.

Нужна помощь специалиста? Нажмите здесь, чтобы использовать окно чата на этой странице, чтобы немедленно поговорить с проверенным специалистом по устройству . Нет необходимости в дорогостоящих звонках на дом. Никаких назначений. Нет ожидания.

Термостат холодильника не работает? (2023)

Термостат является одним из важнейших компонентов холодильника. Он может быть небольшим, но если он работает неправильно или сломался, это приведет к сбоям в работе всей системы.

В этом случае это может привести к проблемам с температурой в холодильном агрегате. Когда оно слишком сильно остывает до такой степени, что даже холодильник замерзает, даже при некоторых перепадах температуры это приведет к порче продуктов.

Несмотря на то, что проблемы с термостатом серьезны, они являются одними из наиболее распространенных проблем с холодильником и могут быть легко устранены без помощи специалиста. Вот различные причины, по которым ваш термостат может работать со сбоями, и что вы можете сделать, чтобы это исправить.

Почему не работает термостат холодильника?

Исключите возможность человеческой ошибки

Если вы имеете дело с необычно холодным холодильником или горячим морозильником, в первую очередь крайне важно исключить возможность того, что термостат настроен на неправильную настройку температуры. Обычно это происходит, если кто-то из членов семьи по незнанию повернул ручку слишком высоко или слишком низко. Это может случиться и со старыми холодильниками, когда маркировки уже нет.

Мусор и грязь повредили термостат

Это распространенная проблема, которая влияет на функциональность термостатов холодильника. Со временем скопление мусора и грязи на задней панели, где установлен термостат, а не на циферблате, который является внешним регулятором термостата, может привести к его неисправности.

Срок службы термостата только что истек

Термостаты холодильника не очень долговечны. Именно поэтому их легко заменить. В этом случае они просто перестают правильно работать с возрастом.

Что произойдет, если термостат моего холодильника не работает?

Как уже упоминалось, довольно сложно сначала определить неисправный термостат, не глядя на другие компоненты. Это связано с тем, что термостат подключен к другим частям холодильного агрегата и обычно влияет на систему. Вот почему проблема, обнаруженная другим компонентом, может быть связана с термостатом.

Компрессор может работать непрерывно

Компрессор холодильника не должен работать, пока холодильник подключен к сети. Более того, это должно быть серьезной проблемой, когда компрессор работает не по назначению; холодильник потребляет дополнительную электроэнергию. Компрессор работает, когда вы слышите «гул», исходящий из задней части холодильника.

Поскольку термостат соединен с компрессором, поскольку он «приказывает» компрессору работать и поддерживать температуру, когда это необходимо, неисправный термостат может быть вероятной причиной непрерывной работы компрессора.

Компрессор может вообще не работать

В качестве альтернативы первому сценарию компрессор может не работать, даже если термостат находится на самом высоком потолке. Обычно можно провести простой тест, чтобы определить, так ли это.

Используйте проволочную перемычку и подключите ее между клеммами термостата. Это по существу удалит ваш термостат из уравнения, сохраняя при этом его функцию для компрессора. Если при такой настройке компрессор запускается, значит, неправильно работает термостат, а не компрессор.

Весь блок замерзает полностью или не замерзает совсем.

Если термостат сломан, общая регулировка температуры и техническое обслуживание холодильника будут нарушены. Поскольку термостат отвечает за сигнализацию начала или окончания процесса охлаждения, он просто будет влиять на температуру холодильника в целом. Это также связано с тем, что компрессор — это машина, которая приводит в действие весь процесс охлаждения.

Что я могу сделать, чтобы починить термостат холодильника?

Замените. Просто как тот.

Гораздо проще и дешевле заменить термостат, чем его обслуживать и ремонтировать. В этом случае его ремонт приведет только к большему количеству поломок в будущем. Более того, вы можете легко заменить его дома, не прибегая к помощи сервисного агента, с помощью нескольких простых в использовании инструментов.

Признаки неисправного термостата холодильника

Неисправный термостат холодильника может вызывать множество симптомов, которые могут указывать на проблему с устройством.

Неправильно охлаждается. Термостат регулирует подачу хладагента к змеевикам, поэтому, если термостат не работает должным образом, змеевики могут не получать достаточное количество хладагента, что может привести к тому, что холодильник не будет охлаждаться должным образом.

Холодильник работает слишком часто. Термостат, который не работает должным образом, может привести к тому, что компрессор будет включаться и выключаться чаще, чем должен, что может привести к повышенному потреблению энергии и более быстрому износу устройства.

Морозильник не морозит должным образом. Термостат также управляет циклом разморозки в холодильнике, что может привести к неправильному замораживанию морозильной камеры, если термостат не работает должным образом.

Температура внутри не соответствует норме. Термостат, который не работает должным образом, может вызвать колебания температуры внутри холодильника, что может привести к порче или замерзанию продуктов.

Устройство издает странные звуки , такие как жужжание, гудение или щелчки. Эти шумы могут быть вызваны неисправностью термостата или других частей холодильной системы. Последним признаком неисправного термостата является утечка воды из устройства.

Из-за неисправного термостата вода может собираться и вытекать из нижней части холодильника. Если вы заметили какие-либо из этих симптомов, важно, чтобы профессионал проверил ваш холодильник, чтобы определить, не является ли термостат причиной проблемы.

Как работает термостат в холодильнике

Работа термостата в холодильнике заключается в отслеживании температуры внутри устройства и регулировании потока охлаждающей жидкости к змеевикам. Термостат использует термистор, который представляет собой чувствительный к температуре резистор, для определения температуры внутри холодильника.

При изменении температуры внутри блока изменяется сопротивление термистора, который посылает сигнал в цепь управления термостата.

Когда термостат получает этот сигнал, он подает питание на компрессор, который затем прокачивает охлаждающую жидкость через змеевики для охлаждения внутренней части холодильника. Когда температура внутри блока падает до желаемого уровня, термостат посылает сигнал в схему управления, чтобы отключить питание компрессора.

Этот цикл продолжается до тех пор, пока температура внутри холодильника не начнет колебаться, а термостат не будет регулировать компрессор и поток хладагента для поддержания желаемой температуры.

С другой стороны, термостат также управляет циклом разморозки в холодильнике. Цикл разморозки — это процесс удаления льда со змеевиков в морозильной камере. Термостат отслеживает температуру змеевиков и, обнаружив, что температура выше точки замерзания, посылает сигнал таймеру оттаивания для запуска цикла оттаивания.

Этот цикл растапливает лед на змеевиках и сливает воду через дренажную трубку. Затем термостат посылает сигнал таймеру оттаивания, чтобы остановить цикл оттаивания и снова запустить процесс охлаждения.

Вкратце, термостат в холодильнике работает, контролируя температуру внутри устройства и регулируя поток охлаждающей жидкости к змеевикам и цикл разморозки для поддержания желаемой температуры и предотвращения образования льда.

Связанный:

Как установить температуру на GE холодильник
Руководство по температуре холодильника

Как протестировать термостат холодильника

, если ваши эдиамы слишком тепло, или начинаются, когда они должны быть теплыми, когда они должны быть в порядке, когда они должны. нет, или если внутри есть иней, причиной может быть термостат холодильника. Знать, как вести себя в таких ситуациях, очень удобно.
В этой статье содержится пошаговое руководство по проверке и сбросу термостата, а также другие решения проблемы с термостатом.

Пошаговое руководство

Проверка настройки термостата

Это первое, что необходимо проверить. Если ваши продукты внутри холодильника замерзают, значит, термостат был установлен на высокий уровень. Если продукты портятся слишком быстро, термостат находится на слишком низком уровне.

Доступ к термостату

Если на первый взгляд с вашим термостатом все в порядке, но температура не стабильна, вам следует обеспечить хороший доступ к термостату.
Выключите и отсоедините холодильник от сети, затем уберите все вокруг термостата. Вам должно быть комфортно с ним работать.
Вам может понадобиться фонарик, потому что в холодильнике будет темно (помните, что холодильник должен быть отключен от сети).
Если на термостате есть пластиковая крышка, снимите эту крышку. Вам также может понадобиться снять диск термостата.

Используйте мультиметр

Для этого шага вам понадобится мультиметр.
Установите термостат на самый холодный уровень. Подсоединены два провода отведения — снимите их.
Установите мультиметр на минимальное значение в секции измерения сопротивления или в режим проверки непрерывности (когда он издает звуковой сигнал). Затем поместите пробы на каждую клемму термостата.
Мультиметр должен подавать звуковой сигнал и/или отображать значение около нуля Ом. Если он не подает звуковой сигнал или сопротивление выше нуля, то вам необходимо заменить термостат.

Еще раз проверьте морозильник

Если в ходе предыдущей проверки мультиметр показал нулевое значение, возможно, ваш термостат работает нормально.
Полностью снимите термостат и установите его на максимальную температуру. После этого установите его обратно внутрь и включите холодильник на 30 минут.
Затем снова выключите его, снимите термостат и прощупайте клеммы на нем.
Мультиметр должен отображать бесконечность или не должен издавать звуковой сигнал, в зависимости от того, как вы настроили мультиметр. Если этого не происходит, то термостат неисправен, его необходимо заменить.
Но если он работает нормально, установите его обратно внутрь. Следует проверить наличие других причин неисправности холодильника.
Возможно, забиты змеевики испарителя или что-то не так с конденсатором.

Заключение

Первое, что нужно проверить, это термостат внутри холодильника на случай неожиданного изменения температуры.
Убедитесь, что вы выключили холодильник, чтобы обезопасить себя при работе с электрическими проводами и оборудованием.
Вы можете связаться с производителем по поводу приобретения нового термостата.
Сделайте это, если умеете ремонтировать кухонную технику самостоятельно, или вызовите мастера, если не умеете.

Проверка термостата холодильника – часто задаваемые вопросы

Для чего нужен термостат холодильника?

Термостат регулирует температуру внутри холодильника. Он включает охлаждающий компрессор, чтобы охладить холодильник. А когда холодильник достаточно холодный, он отключает компрессор.
Если бы компрессор работал все время, то все внутри замерзло бы. Вы должны установить температуру на более высокий уровень, если что-то внутри было заморожено. Или установите термостат на более холодный уровень, если продукты портятся слишком быстро.

Как работает термостат?

Термостат управляет системой охлаждения холодильника. Он поддерживает подачу электроэнергии к охлаждающему компрессору.
Когда слишком холодно, термостат отключается и отключает охлаждающий компрессор. Когда становится слишком жарко, термостат снова включает компрессор. Там может быть биметаллическая полоска, которая меняет свою форму из-за изменения температуры и замыкает или размыкает электрические контакты внутри вашего термостата. Или внутри есть газовая камера и газ толкает поршень, который включает/выключает микропереключатель внутри.

Почему термостат моего холодильника вышел из строя?

Термостат может терять газ из-за отверстия в газовой трубке. Газ внутри расширяется, когда он теплый, и термостат включает компрессор. Если газа нет, то термостат никогда не включит компрессор.
Также может быть проблема с проводкой. Контакты на термостате у меня корродируют или провода могут как-то повредиться. Можно попробовать почистить контакты.

Как проверить, неисправен ли термостат?

Холодильник слишком теплый: это может быть вызвано неисправностью термостата.
Или холодильник слишком холодный: Если холоднее, чем обычно, значит, термостат не выключает компрессор. Также возможна неисправность термостата.
Холодильник не поддерживает стабильную температуру: температура должна быть в диапазоне от 32F до 40F. Если температура колеблется слишком сильно, то, скорее всего, причина в термостате.

Как проверить термостат?

Проверьте, включен ли холодильник и есть ли на нем автоматический выключатель. Проверьте предохранители холодильника. Замените, если это уместно. Проверьте шнур питания холодильника.
Снимите крышку термостата, замените батарейки, если внутри есть батарейки.
И, конечно же, прочтите руководство по эксплуатации.

Как сбросить термостат моего холодильника?

Проверьте шнур питания холодильника и отсоедините его. Система охлаждения холодильника может издавать стук, но это нормально. Оставьте холодильник отключенным от сети на некоторое время.
Выключите элементы управления морозильной камерой и самим холодильником (в положение OFF или в положение 0). Включите холодильник. Установите термостат на нужную вам настройку и подождите 24 часа, пока температура не установится.
Если температура не на нужном уровне, возможно, холодильник нуждается в ремонте. Позовите мастера, если не можете сделать это сами.

Как работает холодильник?

Наши холодильники прилагают все усилия, чтобы наши продукты дольше оставались свежими. Тем не менее, несмотря на жизненно важную роль холодильников в нашей повседневной жизни, большинство людей не знают, как работает их холодильник. В этом полезном руководстве мы объясним, как работает холодильник, расскажем об основных компонентах прибора и процессах, которые он использует для сохранения продуктов холодными.

Как работает холодильник?

Холодильники работают по принципу испарения. Сжимая и сбрасывая давление хладагента, холодильники создают прохладный воздух, который затем циркулирует, сохраняя продукты свежими.

Холодильники помогают сохранить продукты, отводя тепло изнутри прибора. Подобно морозильной камере, холодильник использует процесс испарения, чтобы сохранить продукты свежими.

Все холодильники оснащены компрессором, который представляет собой насос, сжимающий хладагент в виде газа. Газообразный хладагент высвобождается и конденсируется в горячую жидкость. Как только хладагент проходит через змеевики конденсатора, он попадает в отсек охлаждения змеевиков испарителя, где расширяется в газ, в процессе охлаждая змеевики. Наконец, газ возвращается в компрессор, где он превращается в жидкость по мере продолжения цикла.

Если вы хотите, чтобы ваши фрукты и овощи дольше оставались свежими, обратите внимание на наши модели холодильников-морозильников HarvestFresh™. Используя инновационную трехцветную технологию освещения, HarvestFresh™ умело имитирует естественный 24-часовой световой цикл солнца, сохраняя витамины и питательные вещества во фруктах и овощах на срок до пяти дополнительных дней по сравнению со стандартным ящиком для фруктов.

Каковы основные компоненты холодильника?

Термостат

Ответ на вопрос «как работает термостат холодильника» относительно прост. В каждом холодильнике есть термостат, который регулирует температуру в холодильнике.

Термостат представляет собой тонкую трубку, называемую флаконом, в которой находится инертный газ. Phial подключается внутри холодильных шкафов и контролирует внутреннюю поверхность или температуру воздуха.
Газ в склянке будет расширяться или сжиматься при изменении температуры. Это движение приводило в действие сильфон внутри термостата, соединенный с переключающим механизмом.
Включает компрессор до тех пор, пока не будет достигнута нужная внутренняя температура.

Компрессор

Чтобы понять, как работает холодильник, важно сначала ответить на вопрос: «Как работает компрессор холодильника?» Компрессор — это сердце холодильника, он сжимает и прокачивает хладагент по системе, повышая давление для выпуска тепла снаружи в конденсаторе и снижения давления для поглощения тепла внутри шкафа в испарителе.

Внутри компрессора находится электродвигатель, который приводит в действие однокамерный компрессор. Внутри компрессора также есть масло для охлаждения и смазки механики во время ее работы.
Электродвигатель установлен на пружинах, из-за этого иногда может возникать дребезжание при запуске или остановке двигателя.
Корпус компрессора сильно нагревается при нормальной работе.

Двигатель вентилятора испарителя

Не все холодильники оснащены двигателями вентилятора испарителя. Двигатель вентилятора испарителя будет расположен в верхней части испарителя.
Целью двигателя вентилятора испарителя является распределение произведенного холодного воздуха.
Лопасти вентилятора будут иметь такую форму, чтобы втягивать воздух через испаритель и циркулировать по шкафу.
Вентилятор испарителя будет работать с компрессором, может быть дверной выключатель, который остановит вентилятор. Это предотвращает вытеснение холодного воздуха при открытии двери.

Двигатель вентилятора конденсатора

Не все холодильники оснащены двигателями вентилятора конденсатора. Обычно они встроены в более крупные приборы.
Двигатель вентилятора конденсатора предназначен для рассеивания тепла, выделяемого в процессе охлаждения.
Двигатель вентилятора конденсатора будет работать с компрессором.

Как работает холодильник с морозильной камерой без заморозки?

Устройство, называемое «Frost Free», означает, что морозильник ежедневно автоматически размораживает любое образование льда. Типичный цикл без замораживания включает 20 минут разморозки на каждые 8 часов накопленного охлаждения. Процесс этого цикла выглядит следующим образом:

Во время работы компрессора на испарителе образуется тонкий слой льда.
Этот лед будет периодически оттаивать во время цикла оттаивания.
После этого талая вода будет стекать из испарителя в дренажный канал.
Размороженная вода будет скапливаться в резервуаре, расположенном на компрессоре или рядом с ним.
Тепло от компрессора приведет к испарению воды в резервуаре.
Типичный цикл без замерзания включает примерно 20 минут размораживания на каждые 8 часов накопленного охлаждения.

Как работает саморазмораживающийся холодильник?

Во время работы компрессора на задней стенке образуется тонкий слой льда.
При выключении компрессора этот лед разморозится и вода из испарителя потечет в сливной канал.
Размороженная вода будет скапливаться в резервуаре, расположенном на компрессоре или рядом с ним.
Тепло от компрессора приведет к испарению воды в резервуаре.

Некоторые холодильники с морозильной камерой Beko оснащены нашей технологией Frost-Free, которая автоматически размораживает себя. Если вы ищете новый холодильник с морозильной камерой, рассмотрите наш ассортимент холодильников с морозильной камерой Frost-Free.

Как работает диспенсер для воды в холодильнике?

Наш ассортимент холодильников оснащен диспенсерами для воды как с водопроводом, так и без него. То, как работает ваш диспенсер для воды, будет зависеть от того, какая у вас модель. Как правило, когда пользователь нажимает на пластиковый рычаг, расположенный на дверце холодильника, в устройстве открывается клапан, который затем выпускает охлажденную воду.

Наши диспенсеры для воды без водопровода аккуратно размещаются на дверце холодильника, оставляя вам больше места для хранения продуктов. Легко наполняемый резервуар вмещает до 2 литров воды, обеспечивая охлажденные напитки в любое время. Для обслуживания прибора важно регулярно чистить диспенсер для воды. Чтобы сохранить ваш диспенсер для воды гигиеничным и свежим, мы составили удобное руководство по очистке диспенсера для воды в вашем холодильнике с морозильной камерой.

Теперь, когда у вас есть вся необходимая информация о том, как работает холодильник, почему бы не просмотреть весь наш ассортимент холодильников.

Или, если вы ищете прибор, в котором есть и холодильник, и морозильник, изучите наш ассортимент холодильников с морозильной камерой.

Нужна поддержка продукта?

Если у вас есть какие-либо вопросы о вашем холодильнике Beko, мы здесь, чтобы помочь. Для получения дополнительной информации, включая подробные видеоруководства, изучите наше специальное практическое руководство по холодильному оборудованию. Мы не рекомендуем вам пытаться ремонтировать прибор самостоятельно. Если у вас возникли проблемы с холодильником, обратитесь в службу поддержки Beko по телефону 0333 207 9.710 за помощь.

Терморегулятор для холодильника: как проверить и настроить терморегулятор встроенного холодильника?

Где искать терморегулятор холодильника?

Признаки поломки температурного реле

Порядок замены температурного реле

терморегулятор холодильника

Термостат для холодильника

Как проверить терморегулятор холодильника в домашних условиях?

Что представляет собой терморегулятор для холодильника

Устройство и принцип работы терморегулятора

Как добраться до терморегулятора

Агрегат работает, не отключаясь

Холодильный агрегат не включается

Нарастание наледи на стенках холодильной камеры

Способы проверки терморегулятора

Замена терморегулятора холодильника

Советы по эксплуатации холодильника

Виды термостатов бытовой техники. Назначение и принцип работы термостатов различных бытовых приборов

Электронный регулятор температуры холодильника | Датчики температуры

Терморегулятор для холодильника

Усторойство и принцип работы датчика реле температуры (терморегулятора) холодильника

Как работает терморегулятор

Схема подключения реле температуры

Регулировка и ремонт терморегулятора

Применяемость некоторых видов реле для холодильников

Простой электронный термостат для холодильника на LM35.

Описание работы термостата для холодильника

Тестирование термостата контроля температуры холодильника

Как работает регулятор температуры

Устранение неполадок термостата холодильника

Ремонтная клиника предоставляет бесплатные ресурсы по ремонту холодильников

Системы термостатов оттаивания | West CS

Что такое термостат оттаивания?

Преимущества термостата оттаивания

Как работают термостаты оттаивания?

Управление термостатом оттаивания электрическим и горячим газом

Управление термостатом оттаивания

Как протестировать термостат холодильника [Подробное руководство]

Термостат холодильника не работает? (2023)

Почему не работает термостат холодильника?

Исключите возможность человеческой ошибки

Мусор и грязь повредили термостат

Срок службы термостата только что истек

Что произойдет, если термостат моего холодильника не работает?

Компрессор может работать непрерывно

Компрессор может вообще не работать

Что я могу сделать, чтобы починить термостат холодильника?

Замените. Просто как тот.

Признаки неисправного термостата холодильника

Как работает термостат в холодильнике

Как протестировать термостат холодильника

Пошаговое руководство

Проверка настройки термостата

Доступ к термостату

Используйте мультиметр

Еще раз проверьте морозильник

Заключение

Проверка термостата холодильника – часто задаваемые вопросы

Для чего нужен термостат холодильника?

Как работает термостат?

Почему термостат моего холодильника вышел из строя?

Как проверить, неисправен ли термостат?

Как проверить термостат?

Как сбросить термостат моего холодильника?

Как работает холодильник?

Как работает холодильник?

Каковы основные компоненты холодильника?

Термостат

Компрессор

Двигатель вентилятора испарителя

Двигатель вентилятора конденсатора

Как работает холодильник с морозильной камерой без заморозки?

Как работает саморазмораживающийся холодильник?

Как работает диспенсер для воды в холодильнике?

Нужна поддержка продукта?

Добавить комментарий Отменить ответ
