Принцип работы механического таймера: Принцип действия механической таймер-розетки

инструкция по подключению и эксплуатации

У каждого настоящего хозяина всегда есть желание систематизировать домашние процессы и облегчить хлопоты по дому или саду современной автоматикой. Чудо-розетки помогут в этом всем, желающим экономить деньги и систематизировать работу некоторых бытовых устройств.

• Назначение
• Правила эксплуатации
• Особенности механического таймера
  • Отличительные черты
  • Иснтрукция по подключению
• Плюсы и минусы чудо-розетки
• Отзывы пользователей

Назначение

Розетка с таймером — практичный и уже доступный способ автоматизации вашей квартиры. Далеко не все пока что могут установить систему «Умный дом», а этот механизм может здорово помочь в управлении устройствами по выбранному распорядку.

Такие гаджеты используются для включения и выключения освещения или каких-либо гаджетов. Они могут быть механическими и электронными и способны программироваться на часы, дни и даже недели вперед. Все что требуется от вас — это выставить необходимые параметры на панели.

Правила эксплуатации

Область применения этих нехитрых устройств очень широка: умного помощника можно эксплуатировать дома или на даче для отпугивания воров и создания миража присутствия жильцов, установив соответствующую функцию. Она выручит с утренним и вечерним поливом любимой лужайки, избавив тем самым хозяев от необходимости раннего пробуждения. А для помещений с животными, в которых установлены электрические поилки и есть необходимость периодического включения света, они просто бесценны.

Розетка позволяет решить несколько задач одновременно:

• Управлять электрическими приборами (мультиварка, стиральная машина, тепловентилятор и прочее).
• Подогревать и подсвечивать помещения с животными, аквариумы, включать и отключать свет.
• Автоматизировать полив и вентиляцию.
• Значительно сэкономить на коммунальных платежах, сокращая потребление электроэнергии.

Особенности механического таймера

Метод коммутации в электрических и механических таймерах для розеток одинаковый. Различие заключается лишь в управлении. В первом типе это процессор, а во втором, прибор, обеспечивающий постоянное вращение, совершающее размыкание и замыкание контактов.

Отличительные черты

Что отличает розетку с механическим таймером:

• Наличие стандартной розетки для электроприборов.
• Переключатель режимов Включено/Выключено.
• Временная шкала.
• Клавиши для программирования.
• Штепсель.
• Указатель времени.

Устройство практически бесшумно, работа осуществляется благодаря импульсному электродвигателю. Около полувека назад такой механизм был идентичен часовому.

Иснтрукция по подключению

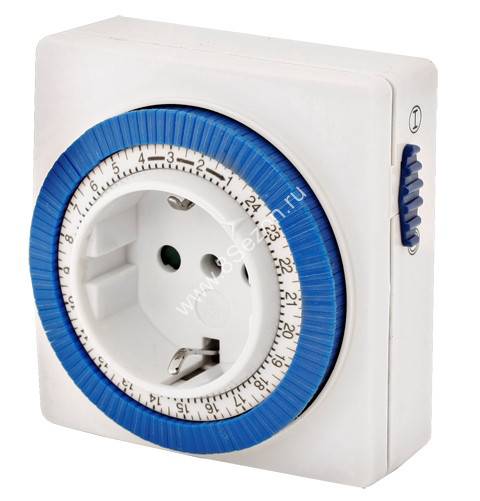

Внутри гаджеты разных производителей очень похожи друг на друга. В оболочке совмещены разъем для штепселя (как правило, один) и сам таймер в виде вращающегося диска с делениями. По внешнему краю оболочки расположены специализированные кнопки.

Первая кнопка переключает режим непрерывной подачи электроэнергии и регулируемый. Она располагается сбоку и в некоторых моделях оснащена световым индикатором.

Инструкция по применению:

1. Установите переключатель в режим «Непрерывная работа».
2. Вращая диск, выставите текущее время (соответствующая ему отметка должна совпасть с неподвижной меткой).
3. Погрузите или поднимите контакты на внешнем крае диска, чтобы установить этапы включения и выключения (Обратите внимание, эти этапы должны совпасть с желаемым временем коммутации).
4. Вставьте вилку шнура подключаемого устройства в разъем таймера.
5. Подключите все к сети.
6. Переключите работу таймера из «Непрерывной работы» в «Регулируемый».

Важно! Такая «умная» розетка работает только тогда, когда в нее подключен прибор, а установленный режим будет неукоснительно выполняться вплоть до отключения ее от электропитания.

Плюсы и минусы чудо-розетки

Большим недостатком розеток с механическим таймером является то, что они напрямую зависят от подачи электроэнергии. От скачков напряжения все настройки могут попросту сбиться. Также к минусам можно отнести то, что программировать такую розетку можно только на одни сутки, на больший период невозможно, в розетках с электронным таймером эти возможности расширены до недели и даже месяца.

Удивительно, но несомненным достоинством этого приспособления также является его зависимость от внешнего питания, в отличие от своего электронного собрата, он выполнит свою задачу после восстановления подачи электроэнергии. Цена такого таймера — бесспорное преимущество, в сравнении с более дорогостоящими электронными розетками.

Оба типа розеток с таймером могут быть как стационарными так в виде отдельного устройства (переходник с вилкой, который, в свою очередь, вставляется в розетку). Любой из видов — удобное, практичное и безопасное приобретение.

Отзывы пользователей

Работаю медсестрой и всегда боялась ограбления, уходя на сутки. Купила розетку с таймером, и теперь, даже когда меня нет, свет самостоятельно включается и выключается в квартире. Мне стало намного спокойнее благодаря этому маленькому помощнику.

Светлана

Установил суточный таймер в коровник и на полив теплицы около года назад. Не понимаю, как раньше жил без этого. Экономит кучу моего времени, да и счета стали приходить на значительно меньшую сумму, так как эта умная штука никогда не забудет выключить свет, в отличие от уставшего фермера.

Михаил

Устройство механического таймера — регулятора

В предыдущей статье были рассмотрены выполняемые функции и назначение таймера – регулятора применяемого в механических панелях управления микроволновых печей. А теперь пришло время заглянуть внутрь этого чуда механики и посмотреть, как оно устроено. Один из возможных вариантов исполнения этого устройства изображен на Рисунке 1. Таймер – регулятор представляет собой весьма сложное механическое устройство и относится к разряду тех вещей, которые если человек разобрал, то не всегда собрать сможет. Вся начинка регулятора находится внутри пластиковой коробки, состоящей из двух частей, назовем их – лицевая часть и тыльная. Со стороны лицевой части располагаются органы управления – вал таймера и шестерня регулятора мощности. С тыльной стороны установлен электродвигатель, чашка звонка – сигнала окончания работы печи, вал и молоточек звонка, а так же выводы контактных групп регулятора. Чтобы разобрать корпус регулятора и заглянуть внутрь, нужно снять лицевую часть коробки.

Для этого откручиваем три винта крепящие корпус к металлическому шасси, эти же винты стягивают обе половинки корпуса регулятора между собой.После этого получаем доступ к последнему – четвертому винту, расположенному справа от шестерни регулятора мощности, выкручиваем его. Затем, берем какой ни будь плоский и острый  инструмент, например нож или тонкую отвертку и с помощью него очень аккуратно отделяем лицевую часть от тыльной. При этом для того, чтобы внутренности регулятора не высыпались наружу, корпус необходимо держать горизонтально, тыльной стороной вниз и постараться сделать так, чтобы, при снятии верхней – лицевой половины, все шестерни остались на нижней – тыльной части корпуса регулятора.

Рисунок 1

Ось каждой шестеренки устройства имеет опорные точки – анкера, как в тыльной, так и в лицевой части корпуса.  После снятия крышки перед нами должна предстать картина, приблизительно такая, какая изображена на Рисунке 2. Когда мне пришлось впервые разобрать эту штуковину и увидеть такое количество шестеренок разного калибра, первая мысль, которая посетила, мою голову была: «Ну, на фига я сюда полез?».

Вначале возникло чувство паники и растерянности, «как же это все работает?» и «как это все потом собрать, сохранив работоспособность?». Но, как гласит народная мудрость: «Глаза бояться а, руки делают».

Рисунок 2

И так, давайте разбираться, для чего нужны все эти зубчатые колесики. Для того чтобы было, легче разобраться вспомним, что таймер – регулятор объединяет в себе два устройства, таймер и регулятор мощности, и общим узлом для обоих устройств – является электродвигатель. Именно электродвигатель приводит в действие оба эти механизма. По этому выберем зубчатый вал двигателя точкой отсчета 0, и отсюда начнем изучение. Пронумеруем все шестерни по порядку, от вала электродвигателя и далее. Вначале вращение от двигателя передается шестерне 1, затем последовательно шестеренкам 2, 3 и 4. Большинство шестерен имеют два яруса с различными диаметрами. Движение вращения передается от меньшего диаметра к большему. Шестерни 1 и 3 сидят на одной оси. Выше перечисленные шестерни вместе образуют редуктор, который передает вращение от вала электродвигателя к управляющим элементам таймера и регулятора мощности, а так же понижает количество оборотов двигателя до необходимого значения.

Последняя – четвертая шестеренка редуктора, является раздаточной. С этой шестерни вращение передается в двух направлениях: на шестерню 5 и далее на таймер, и в другом направлении – на шестерню 11 и далее на регулятор мощности.

Теперь, рассмотрим работу каждого устройства отдельно. Начнем с таймера.

Механизм таймера состоит из следующих деталей:

1. Передаточная шестерня 5. Передает вращение от раздаточной шестерни 4, к механизму таймера.
2. Шестерня 6 – фрикцион. Передает вращение от шестерни 5 к шестерне таймера 7. Работает в одном направлении, тем самым предотвращает проворот редуктора в обратную сторону при установке времени – повороте ручки таймера по часовой стрелке.
3. Вал таймера и шестерня таймера 7. Служит для установки и отсчета времени таймера.
4. Программный диск 8. Управляет рычагом 9 контактной группы таймера.
5. Рычаг 9. Под управлением программного диска совершает возвратно – поступательные движения, и таким образом управляет контактами таймера 10.
6. Контактная группа таймера 10. Одна пара нормально разомкнутых контактов. Подает питание на электродвигатель и на контактную группу регулятора мощности 16.

Ручка установки времени надета на металлический вал. Назовем его – вал таймера. На валу таймера жестко сидит шестерня таймера 7. Шестерня таймера имеет трех ярусную конструкцию. Средний ярус шестерни, представляет собой зубчатое колесо и взаимодействует с фрикционом 6. Верхний ярус содержит прямоугольный выступ, играющий роль стопора, который во взаимодействии с выступом внутри лицевой части корпуса, ограничивает поворот ручки регулятора времени в заданном секторе, то есть не дает провернуть ее на все 360 градусов. Нижний ярус шестерни 7, так же имеет выступ, предназначенный для взаимодействия с еще одной деталью, обозначим эту деталь как программный диск (позиция 8 на рисунке). Программный диск установлен под шестерней таймера, на том же валу. Выступ нижнего яруса шестеренки 7 входит в паз программного диска, обеспечивая, таким образом, их совместное  вращение.

В торцевой части программного диска имеется углубление в виде сектора, предназначенное для управления контактной группой таймера посредством рычага 9. Отдельно хотелось бы поговорить о шестерне 6. Эта шестерня представляет собой предохранительную фрикционную муфту, имеет два яруса и состоит из двух частей – ведущей и ведомой. Принцип действия фрикциона основан на передаче вращательного движения от одной его части к другой посредством силы трения. Рассматривая конкретно наш пример, ведущая часть фрикциона – ярус с большим диаметром, имеет полую конструкцию. В полость ведущей части, по всей окружности вставлено распорное металлическое кольцо – пружина. Разрыв этого кольца образует паз. Ведомая часть – верхний ярус с меньшим диаметром в своей конструкции имеет выступ и вставляется в полость ведущей части выступом в паз. Таким образом, если при вращении ведущей части ни чем не нагружать ведомую, то обе части фрикциона будут работать как единое целое, как одна целиковая шестеренка. Сила трения создаваемая пружиной, при вращении ведущей части будет увлекать за собой и ведомую  часть. Но, если нагрузить ведомую часть фрикциона – механически остановить ее, ведущая часть будет продолжать вращаться, преодолевая силу трения и проскальзывать вместе с пружиной относительно не подвижной на этот момент ведомой части. На рисунке 2, стрелками красного и синего цвета, обозначено направление вращения обоих частей фрикциона. Как видно на рисунке ведущая часть может вращаться только в одну сторону (синяя стрелка), а ведомая, и в одну и в другую.

Рисунок 3

Ну вот, со всеми деталями таймера мы знакомы. Теперь, давайте посмотрим, как это работает. Исходному состоянию – печь выключена (ручка регулятора времени стоит на отметке 0) соответствует положение программного диска, когда кулачек рычага 9 находится в углублении на его торцевой части (рисунок 3, изображение слева). При этом рычаг расположен на некотором расстоянии от подвижной пластины контактной группы таймера, и контакты разомкнуты – печь обесточена. Поворачивая ручку таймера по часовой стрелке, поворачивается и программный диск, кулачек рычага 9 выходит из углубления программного диска и нажимает на подвижную пластину контактов – контакты замыкаются и подают питание на электродвигатель и контактную группу регулятора мощности (рисунок 3, изображение справа). При повороте ручки таймера, шестерня таймера сообщает вращение ведомой части фрикциона и так как в этот момент ведущая часть фрикциона нагружена редуктором, ведомая часть, прокручивается относительно ведущей, оставляя последнюю не подвижной. Другими словами, ручку мы прокрутили а, редуктор нет. После срабатывания контактной группы таймера, на двигатель стало поступать напряжение питания. Вал двигателя начал вращаться, шестерни редуктора пришли в движение, и передают вращение от вала двигателя, к шестерне таймера вращая ее против часовой стрелки и возвращая  вместе с программным диском в исходное положение. Так как шестерня таймера, не является серьезной нагрузкой для фрикциона, в данный момент, обе его части работают как единое целое. Ручка регулятора времени медленно ползет в обратном направлении, стремясь вернуться на нулевую отметку. При достижении нулевой отметки программный диск достигает такого положения, когда углубление в его торцевой части становится напротив кулачка рычага 9. Кулачек проваливается в углубление, рычаг отходит от контактной пластины и контакты размыкаются, обесточивая двигатель. Во время входа кулачка в паз программного диска, рычаг 10 совершает резкое движение и приводит в действие молоточек звонка, установленный снаружи. Молоточек ударяет по чашке звонка и раздается сигнал об окончании работы печи. Все, вал двигателя больше не вращается, таймер встал и обесточил внутренности микроволновки.

Основными элементами таймера, без сомнения, являются фрикционная муфта и программный диск. Муфта позволяет, при установке времени, вращать ручку управления отдельно от остальной части механизма, даже во время работы печи, а затем синхронно возвращать ее в исходное положение. Программный диск, благодаря своей конструкции, обеспечивает устройству таймера два устойчивых положения: «Включено» и «Выключено» (рисунок 3). Ну вот, о таймере, кажется все. О работе той части таймера – регулятора, которая отвечает за регулировку мощности, поговорим в следующей статье.



Как появился механический таймер и как он работает

Как появился механический таймер и как он работает

При довольно постоянном и измеримом горении свечи обычно использовали ее для определения времени. Свеча, предназначенная для этой цели, может иметь отсчет времени, обычно в часах, отмеченный на воске. Династия Сун в Китае (960–1279) использовала часы-свечи. К 18 веку свечные часы стали делать с гирьками, установленными по бокам свечи. Когда свеча растаялась, гири упали и с шумом упали в чашу. Форма свечных часов использовалась в добыче угля до 20 века.
В дни, предшествующие Рождеству, некоторые люди зажигают свечу на определенное количество дней, указанное на свече. Тип свечи, используемой таким образом, называется свечой Адвента, хотя этот термин также используется для обозначения свечи, украшающей венок Адвента.

Механические таймеры используют механический часовой механизм для измерения времени. Ручные таймеры обычно устанавливаются путем поворота циферблата на желаемый временной интервал; поворот циферблата накапливает энергию в главной пружине для запуска механизма. Они работают аналогично механическому будильнику; Энергия главной пружины заставляет балансовое колесо вращаться вперед и назад. Каждый поворот колеса освобождает зубчатую передачу для движения вперед на небольшую фиксированную величину, в результате чего циферблат неуклонно перемещается назад, пока не достигнет нуля, когда плечо рычага ударяет по колоколу. Механический кухонный таймер был изобретен в 1926 Томаса Нормана Хикса. В более неточных и дешевых механизмах используется плоская лопатка, называемая веерной мухой, которая вращается, преодолевая сопротивление воздуха; иногда к этому типу относятся механические таймеры для яиц.
Самый простой и старый тип механического таймера — песочные часы, в которых фиксированное количество песка стекает через узкое отверстие из одной камеры в другую, чтобы отмерить временной интервал.
Механические таймеры зависят от усилия пользователя. Когда вы поворачиваете циферблат, чтобы установить механический таймер, вы также обеспечиваете питание, необходимое таймеру для завершения своего цикла. Вращение таймера сжимает пружину. Когда эта пружина раскручивается, она вращает шестерни, что, в свою очередь, приводит в движение циферблат таймера. Когда пружина полностью раскручивается, таймер завершает свой цикл. Это вызывает звук звонка, который происходит в конце циклов механического таймера.
Спусковой механизм управляет скоростью раскручивания пружины механического таймера. При этом спусковой механизм обеспечивает синхронизацию устройства со временем. По сути, спуск представляет собой тип улова. Эта защелка захватывает или останавливает зубья шестерен механического таймера, а затем отпускает их. Этот цикл «поймай и отпусти» создает ритм, который поддерживает синхронизацию механического таймера с течением времени, позволяя устройству точно отслеживать время.
Одно из двух устройств управляет ритмом цикла захвата-отпускания спуска в механическом таймере, маятнике или балансовом колесе. Маятник качается взад-вперед со скоростью, определяемой его длиной и весом в нижней части. Балансовое колесо вращается в одном направлении, затем в другом, вперед и назад в непрерывном цикле с усилием, создаваемым крошечной пружиной. Синхронизация маятника или балансового колеса определяет продолжительность времени, в течение которого спусковой механизм захватывает зубья шестерни таймера, определяя способность таймера точно отсчитывать время.
Хорошо сконструированные механические таймеры с хорошими механическими деталями должны показывать точное время и служить долго. Однако механические детали подвержены физическому износу, что может вызвать проблемы с таймером и повлиять на его способность поддерживать точное время. Вы можете отнести механический таймер в любой магазин, который ремонтирует часы или часы для ремонта, а не покупать новый. Механические таймеры появляются во многих устройствах в дополнение к стандартным кухонным таймерам.

Новое сообщение Старый пост Главная

Подписаться на: Почтовые комментарии (Атом)

Экономьте деньги с помощью цифрового или механического электрического таймера

Экономия денег часто требует нестандартных идей, которые сделают вашу жизнь более эффективной. Один из способов, которым электрик может помочь вам сделать вашу электрическую систему более эффективной, также является одним из самых упускаемых из виду способов: установка таймеров для управления освещением. Это время может включать и выключать свет в любое время, независимо от того, дома вы или нет.

Установите таймер для управления всеми огнями в вашем доме

Помимо освещения дома во время отпуска или управления рождественскими гирляндами или другими праздничными представлениями, существует множество других приложений для таймеров. Установив выключение света после того, как вы обычно ляжете в постель, вы, возможно, по ошибке оставили включенным свет, что потенциально сэкономит вам деньги на счетах за электроэнергию.

Вы также можете настроить свет так, чтобы он включался, когда вы просыпаетесь утром, чтобы вам было легче просыпаться! Между прочим, это отличный резервный будильник. Вы можете выключать свет, когда уходите на работу, или включать его днем, чтобы дать свет вашим питомцам.

В чем разница между цифровыми и механическими таймерами?

На самом деле не так много, как вы думаете. Они оба работают одинаково и могут выполнять одни и те же функции.

• Механические таймеры , как правило, крупнее, служат дольше и могут выдерживать большую электрическую нагрузку, чем цифровые таймеры; тем не менее, они также, как правило, представляют собой большие серые металлические коробки, которые могут немного выделяться в вашем домашнем декоре.
• Цифровые таймеры можно встроить прямо в стену, а их более компактный и эстетичный дизайн сделает их более подходящими для вашего дома. В любом случае, эти световые таймеры являются отличным преимуществом, и вам следует рассмотреть возможность их установки в электрической системе вашего дома.

На что следует обратить внимание перед установкой цифрового таймера для освещения

Цифровые таймеры — отличный инструмент для современного дома. Они могут элегантно вписаться в ваши стены и, как правило, довольно автоматизированы; некоторые даже автоматически переходят на летнее время. Более того, установка цифрового таймера довольно проста даже для электрика-самоучки.

Просто имейте в виду следующую информацию:

• Цифровые таймеры — это не то же самое, что переключатели

Помните, что цифровой таймер не является переключателем из-за чувствительной электроники внутри. Для цифровых таймеров требуется нейтральный провод, которого нет для переключателей. Некоторые электрики-самоучки думают, что они могут просто подключить нейтраль таймера к заземляющему проводу. Позвольте мне внести ясность, ребята: заземляющий провод НЕ является нейтральным, и подключение его к таймеру таким образом создаст опасность поражения электрическим током и повредит таймер.

• Проверьте пластины переключателей перед началом работы

Другая проблема с цифровыми таймерами связана скорее с конструкцией, чем с проводкой. Прежде чем заняться установкой таймера, подумайте, где он будет располагаться и какие выключатели уже есть на участке. Это становится чрезвычайно важным, когда приходит время закончить работу. Большинство узлов переключателей (и закрывающие их пластины переключателей) имеют прямоугольную форму, но цифровые таймеры представляют собой довольно однородные квадратные объекты, и они не всегда хорошо сочетаются с имеющимися у вас пластинами переключателей. Если вы не планируете заранее, вам, возможно, придется совершить несколько поездок в ваш хозяйственный магазин, чтобы получить пластины, необходимые для того, чтобы все подошло друг к другу.

Зачем нанимать профессионалов для установки цифровых таймеров?

На самом деле это один из тех случаев, когда профессиональный электромонтаж может облегчить вашу жизнь. Лучшие электрики Далласа возят на своих сервисных грузовиках несколько типов табличек, что может сэкономить вам время и усилия, связанные с постоянными поездками в магазин. Несмотря на то, что профессиональная установка может быть дороже, чем самостоятельная, время и усилия, которые вы сэкономите, могут с лихвой покрыть разницу в цене.

На что следует обратить внимание перед установкой механического таймера для освещения

Механические таймеры также очень полезны, хотя они немного менее распространены, чем цифровые. Установка механического таймера обычно происходит в одном из нескольких мест:

• Оборудование для бассейнов: Чаще всего они контролируют оборудование для бассейнов, чтобы обеспечить его работу только в течение заданного периода времени. Убедитесь, что таймер установлен таким образом, чтобы летом оборудование запускалось чаще, чем зимой; это поможет уменьшить количество водорослей в вашем бассейне.
• Наружное освещение: Электрические таймеры также довольно распространены для наружного освещения . Поскольку их можно настроить только на выключение света, вы можете убедиться, что наружное освещение выключено до восхода солнца для экономии энергии.
• Водонагреватели: Одно из лучших и наиболее недооцененных применений механических таймеров не имеет ничего общего с освещением. Установка таймера на водонагреватель означает, что вы можете отключить нагреватель, когда вас нет дома и вам не нужна горячая вода; это может вернуть ОГРОМНУЮ экономию (хотя не забудьте переопределить таймер, если вы дома с работы в течение дня!).

Более 30 лет опыта электромонтажных работ в Далласе

Если вы планируете установить в своем доме цифровые или механические таймеры освещения, позвоните по номеру ElectricMan , чтобы договориться о консультации. Ни одна работа не является слишком большой или слишком маленькой для наших высококвалифицированных электриков. Мы даже предлагаем 100% гарантию удовлетворения .

Чтобы узнать, как настроить таймер для освещения в вашем доме в Далласе, свяжитесь с ElectricMan! Мы доступны 24 часа в сутки, 7 дней в неделю.
