Анкерный болт — принцип действия. Виды анкеров
Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.
Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!
В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.
Анкерный болт: принцип действия
Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки.
Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.
Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.
Виды анкерных болтов по конструкции и назначению:
-
Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.
-
Анкерный болт с крюком или кольцом.
Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.
-
Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.
-
Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.
-
Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.
-
Потолочный анкер.
Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.
Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.
Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.
Три секрета установки анкеров
Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.
Секрет №2. Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.
Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт.
Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.
А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!
Механические анкерные болты — установка, разновидности, варианты применения
Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.
Механический анкерный болт — принцип работы, установка, виды болтов
Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:
- кирпич;
- бетон;
- камень;
- древесина;
- природный камень и др.
Анкерный болт состоит из таких элементов:
- внутренний болт;
- гайка;
- корпус;
- пластиковая прокладка.
Фото 1.
Анкерные болты
Основные преимущества механических анкеров
- Выдерживает большие нагрузки.
- Легкий и простой монтаж.
- Сокращает время монтажа, снижает трудоемкость процесса.
- Достаточно долговечное крепление.
Область применения механических анкеров
Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:
- водонагреватель;
- спортивная стенка;
- спутниковая тарелка;
- настенный котел;
- настенная мебель и пр.
Таким образом, основное назначение анкерных болтов:
- крепление тяжелых элементов;
- соединение между собой различных элементов.
Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра.
После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.
- Определение положения анкера; разметка.
- Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
- Очистка отверстия от пыли.
- Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
- Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

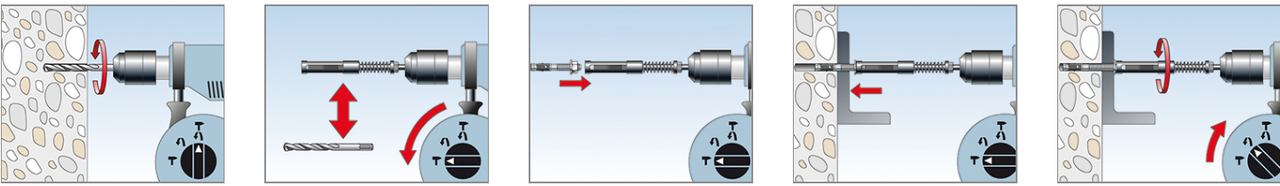

Фото 2. Последовательность работ по установке анкерного болта
Основные размеры механических анкерных болтов
Все анкерные болты имеют свою маркировку, фото 3.
Например:
- 8×6×60 или 8/6×60;
- 12×10×100 или 12/10×100;
- 16×12×110 или 16/12×110.
Приведем ниже простую расшифровку маркировки анкерных болтов:
- первая цифра – внешний диаметр анкера, мм;
- вторая цифра – диаметр внутреннего болта, мм;
- третья цифра – общая длина анкера, мм.
Анкерные болты могут иметь следующие буквенные обозначения:
- HA – анкер с кольцом;
- HG – анкер с крюком;
- HL – анкер с изгибом под 90°.
Фото 3. Размеры и маркировка анкерных болтов
Основные виды анкерных болтов приведены на фото 4 и в табл. 1.
Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер
Виды механических анкерных болтов
Таблица 1
Вид анкерного болта | Особенности крепления, преимущества, недостатки | Область применения |
1. | Особенность: универсальный крепеж. Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается. | Для наружных работ в промышленном строительстве. |
2. Винтовые анкеры | Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт. | То же |
3. Складной пружинный анкер со шпилькой | Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера. | Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам. |
4. Рамный анкер | Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги. Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания. | Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. |
5. Анкер с подрезкой | Принцип действия тот же что и у клинового анкерного болта | Для крепления в твёрдых основаниях: бетон, камень. |
6. Забивной анкер-клин | Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку). | Для крепления в плотных основаниях. |
7. Анкер-гильза (болт с гильзой) | Принцип действия: при закручивании болта происходит разжимание гильзы. | Для крепления в жесткие полнотелые основания. |
8. Анкер-крюк или анкер с кольцом | Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°. Принцип действия: рамный и клиновый зажим. | Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона |
9. Анкер со сменной пружиной | Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания. Может быть с крюком или кольцом. | Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера. |
10. Распорный анкер | Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается. Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение. | Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня. |
11. Закладной анкер | Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать. | Анкер рассчитан на высокие нагрузки. |
Общие характеристики механических анкерных болтов
- Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
- 09Г2С6;
- 10Г2С1-6.
- Возможный диаметр стержня анкера – 6…20 мм.
- Стандартная длина стержней – 45…220 мм.
- Вес – 16…100 гр.
- Вырывающая сила в бетоне — 10,5…18,3 кН.
- Допустимый изгибающий момент — 5,2…25,7 Н´м.
- Максимальный крутящийся момент – 10…40 Н´м.
Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.
В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:
- конструктивные или типовые;
- расчетные – для конкретных и ответственных задач.
Автор публикации – эксперт GIDproekt
Конев Александр Анатольевич
Принципы работы анкеров – Справочник по анкерам для тяжелых условий эксплуатации Часть 3
В первых статьях руководства по анкерам для тяжелых условий эксплуатации мы рассмотрели тип основного материала и его требования к элементам крепления.
Третья часть посвящена методам привязки. Мы проливаем свет на принципы работы и крепежные элементы, их преимущества и недостатки.
Мы обычно различаем три принципа физической функции анкеровки : блокировка трением, геометрическая посадка и адгезионная связь. Давайте подробно рассмотрим эти методы привязки:
Фрикционный замок
Расширение отдельных компонентов в скважине создает трение , которое надежно фиксирует анкер на поверхности. Мы различаем расширение с контролем крутящего момента и расширением с контролем смещения: гайка сквозного болта или предохранительного болта должна быть затянута с определенным крутящим моментом, чтобы полностью расширить компенсационную втулку. Металлический конус должен пройти определенное расстояние внутри забивного анкера, чтобы должным образом расширить втулку в скважине. Инструмент настройки, управляемый ETA, обеспечивает правильное расстояние..jpg)
Преимущества:
- Простая сборка (без установочных инструментов, за исключением вставных анкеров)
- Немедленная несущая способность (без времени отверждения)
- Самостопорящаяся несущая способность: как только нагрузка передается через насадную часть, конический болт продолжает втягиваться во втулку. Он продолжает расширяться. (Исключение: вставной анкер)
- Стопорный болт с двойным конусом для повышенной несущей способности
Примечание:
- Анкеры с большим расширением требуют более высоких минимальных расстояний между центром и краем
- Распорные анкеры несъемные
- Распорные анкеры подходят только для твердых строительных материалов (обычно бетона) или, после испытания на пригодность, для массивного и природного камня
Формованная
Форма с геометрическим замыканием создается зацеплением крепежного элемента с основным материалом .
Рассмотрим два типа анкеров: Самоподрезающие анкеры, такие как LIEBIG SUPERPLUS и шуруп по бетону JC2: сегменты втулки LIEBIG SUPERPLUS с острыми краями глубоко врезаются в бетон в скважине. Резьбовые поверхности шурупа по бетону в процессе завинчивания создают несколько геометрических посадок. Поэтому их называют винтовыми анкерами. Как и в случае распорных анкеров, мы различаем анкеры с регулируемым крутящим моментом и с контролируемым смещением.
Преимущества самоподрезающих анкеров:
- Высокая грузоподъемность
- Идеально подходит для поглощения чрезвычайных нагрузок (например, землетрясений, ударных нагрузок)
- Низкое усилие расширения (подходит для крепления у края)
- Немедленная несущая способность (без времени отверждения)
- Съемный
- Независимая выточка, инструменты для настройки не требуются
Примечание:
- после тестирования также подходит для массивного и природного камня
- Более высокая цена из-за высокой грузоподъемности
Преимущества шурупов по бетону:
- Мгновенная несущая способность (без времени отверждения)
- Полностью съемный
- Экономичный
- Низкое усилие расширения (подходит для крепления у края)
- Благодаря многократному смыканию поверхности подходит также для перфорированного кирпича с высокой плотностью или предварительно напряженных железобетонных плит
Примечание:
- Верхний предел диаметра
Клейкое соединение
В случае клеевого соединения компоненты соединяются друг с другом с образованием обычно нерастворимого блока .
Для клеевого соединения клеевой раствор соединяет анкер с поверхностью. В качестве примера рассмотрим продукты EJOT Multifix USF с анкерным стержнем и сетчатой втулкой.
Преимущества:
- Высокая грузоподъемность
- Без растягивающих усилий (идеально подходит для краевых креплений)
- Подходит для анкеровки в сплошных и пустотелых строительных материалах (для пустотелых строительных материалов требуется сетчатая втулка)
- Функция уплотнения (например, для использования в белых ваннах)
Примечание:
-
- Особые требования к сборке:
- Тщательная очистка скважины (предотвращение больших потерь несущей способности)
- Компоненты должны быть полностью перемешаны
- Температура обработки и температура окружающей среды влияют на время отверждения
- Особые требования к хранению:
- Срок хранения
- Тепловая чувствительность
У ВАС ЕСТЬ ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ?
Вы можете написать нам письмо.
[email protected]
РУКОВОДСТВО В ОБЛАСТИ АНКЕРИРОВАНИЯ СИЛЬНЫХ УСТРОЙСТВ
Прочтите другие статьи в справочнике по анкерам для тяжелых условий эксплуатации:
- Часть 1 — крепежные элементы и базовый материал
- Часть 2 — Треснутый бетон
- Часть 4 — Загрузка
- Часть 5 — Коррозия
- Часть 6 — Типы сборки . ДОПОЛНИТЕЛЬНЫЕ РУКОВОДСТВА
- Руководство по коррозии
- Руководство по самонарезающим винтам
- Руководство по плоской крыше
- Задние вентилируемые фасады. В задаче есть много принципов, которые мы, скорее всего, перепутаем, думая о сопоставимых подходах к армированию, таких как анкеры и болты. Так что же такое якорь? Что такое болт? Каковы различия между ними? Давайте посмотрим на это вместе.
Анкерный болт
Анкерный болт представляет собой анкер, устанавливающий элемент, который крепится к основанию портом, а также делится на механический анкер и химический анкер. Надежная защитная основа делится на армированный бетон, предварительно напряженный бетон или простые бетонные элементы; не используются в качестве анкерного основания: бетон, поврежденный морозо-оттаиванием, бетон, поврежденный коррозией, сильно расколотый бетон, неуплотненный бетон. Химические анкеры — это совершенно новый тип металлического крепежного материала, который сдается в аренду химическими веществами и стальными стержнями. Химический анкерный болт представляет собой новый тип анкерного винта после распорного анкерного болта. Специальный бетон используется для фиксации винта в основании бетонного основания, чтобы понять фиксированный анкерный композит. Химические анкерные болты делятся на обычные химические анкеры, а также на специальные химические анкеры с перевернутым конусом.
Механический анкерный болт представляет собой анкерный болт, который создает анкер за счет трения между анкерным болтом и анкерным отверстием, а также делится на два типа в соответствии с принципом действия: нижний анкерный болт, а также анкерный болт разработки.Болт
Болты являются механическими деталями. Они представляют собой своего рода застежку, включающую в себя головку, а также винт. Их нужно использовать с гайкой, чтобы скрепить, а также соединить две детали со сквозными отверстиями. Болты имеют несколько названий, некоторые называются шурупами, крепежными элементами, а также винтовыми гвоздями. Болты являются инструментами для постепенного затягивания оборудования в результате математического принципа, а также физики кругового вращения, а также трения фаски объекта.Различия и связь между анкерными болтами и болтами
1. Анкерный болт представляет собой разновидность болтового соединения, а также существует несколько видов форм болтовых звеньев.
2. Анкерный болт состоит в том, что часть винта, а также материал бетонного основания не могут быть разделены какой-либо формой обработки. Отрезная единственная гайка; и болт, гайка откручивается от болта, и оба компонента можно разделить.
