Прессостат как проверить мультиметром: ремонт датчика уровня своими руками

Содержание

Как проверить электронный прессостат стиральной машины?

В современных машинках-автоматах начало стирки и переход от одного этапа к другому осуществляется только при выполнении определенных условий, в том числе набора достаточного количества или полного опорожнения бака. Контроль уровня выполняется при помощи специального датчика – прессостата. О том, где находится прессостат стиральной машины, каким способом можно его проверить, выполнить регулировку или поменять на новый будет рассмотрено в этом небольшом обзоре. Кроме этого будет рассмотрен принцип функционирования устройства.

Как проверить прессостат

Как известно, датчик уровня выполняет в стиралках автоматах ряд очень важных функций. Используя полученную от прессостата информацию, управляющий контроллер:

предотвращает включение нагревательного элемента до заполнения бака водой;
помогает избежать “потопа” в помещении из-за переполнения машинки;
не допускает включение высокооборотного режима полоскания до полного ухода воды;
не разблокирует загрузочную дверцу люка до полного слива воды.

Помимо этого целый ряд “подпрограмм” алгоритма работы машинки “завязано” на состоянии контактов этого датчика. О неисправностях прессостата можно судить

по кодам неисправностей системы самодиагностики стиралки. Но довольно часто при поломках прессостата могут отображаться ошибки набора или слива воды, а также высвечиваться код ошибки, указывающий, что необходима замена сливного насоса. Поэтому необходимо сопоставлять отображаемые ошибки с другими “симптомами”;
по запуску цикла стирки при малом количестве набранной в бак воды или полном ее отсутствии. При этом начинает работать нагревательный элемент, что может вызвать его перегорание и даже возгорание;
по чрезмерному количеству заливаемой воды. Иногда набор происходит непрерывно;
по уменьшению количества воды ниже минимального уровня;
по плохому отжиму. Из бака “не уходит” вода и белье остается влажным, несмотря на полный цикл отжима.

В случаях, когда датчик уровня воды стиральной машины сломался или регулярно дает сбои, сразу же свяжитесь с сервисцентром, выполняющим ремонт стиральных машин, Киев и пригороды – это те места куда наш мастер приедет не позже суток с момента заказа и восстановит работоспособность стиралки любого типа и года выпуска, в том числе выполнит ремонт прессостата, как механического, так и электронного с длительной гарантией.

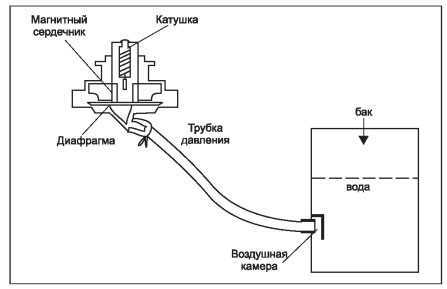

Прессостат принцип работы

Чтобы управляющий контроллер мог контролировать текущий уровень наполнения бака, в стиралках-автоматах используется специальный датчик – прессостат, принцип работы схемы которого заключается в замыкании (в некоторых подпрограммах размыкании) внутренних контактов, при изменении давления в измерительной трубке, соединенной с компрессионной камерой бака. Прессостат изготавливают из пластика внутрь которого интегрируют мембрану из эластичного материала, шток и одну или несколько контактных групп (для механических версий). С компрессионной камерой бака этот датчик соединяется при помощи дроссельной трубки, а с управляющим контроллером – несколькими проводами. По мере увеличения уровня, давление внутри герметичной компрессионной камеры возрастает и через дроссельную трубку увеличивает натиск на мембрану внутри камеры прессостата. После достижения нужного уровня, мембрана вдавливает шток, который переключает контактную группу и в управляющий контроллер по проводам поступает сигнал о наполнении бака. Программа контроллера дает команду на закрытие впускного электромагнитного клапана стиралки и переходит на выполнение следующего шага. При снижении уровня – диафрагма возвращается в исходное положение и контакты размыкаются. Прессостат в стиральной машине может иметь и несколько камер. Благодаря этому контактные группы реагируют на различные уровни набора воды.

Где находится датчик уровня воды в стиральной машине

В большинстве моделей пресостат устанавливают на боковую или заднюю стенки. Отличить его можно по специфическому внешнему виду: небольшая круглая деталь от которой отходит в сторону бака шланг, а в направлении лицевой панели к контроллеру, небольшой жгут проводов. Однако есть модели где датчик уровня воды в стиральной машине прячут под низ бака. Это связано с различными конструктивными решениями, используемыми производителями, но принцип работы девайса остается тем самым.

Как разобрать прессостат

В большинстве случаев прессостат – это залитая герметично пластиковая деталь и разборке она не подлежит. Но до того, как проверить прессостат стиральной машины, девайс следует демонтировать в следующем порядке:

Обесточить стиралку, вытащив вилку шнура из электророзетки;
Перекрыть вентиль подачи водопроводной воды;
Снять верхнюю панель (крышку) стиралки, открутив два самореза со стороны задней стенки;
Внимательно осмотреть “внутренности” машинки и найти прессостат.
Отсоединить трубку от патрубка на баке, предварительно разжав хомут, и открутить датчик от корпуса фигурной отверткой (иногда “фигуры” могут быть специфическими, поэтому под рукой должен быть набор отверток с различными насадками).

Снимите штатную трубку из штуцера и тщательно прочистите ее. Проверка прессостата заключается в контроле замыкания контактов при изменении давления на входе. Для этой цели берется длинная гибкая трубка и закрепляется на штуцер вместо штатной. После нужно подуть в тестовую трубку и проверить срабатывание контактов. Об этом можно судить по наличию характерных щелчков. Но чтобы удостовериться в надежности контактов можно использовать тестер или мультиметр.

Как увеличить уровень воды в стиральной машине

Иногда уровень в баке не достигает требуемого значения. Обычно для восстановления нормального функционирования стиралки меняют прессостат, но в ряде случаев вместо замены, выполняется регулировка прессостата стиральной машины Индезит или модели другого бренда. Для этой цели на корпус выведены как минимум два регулировочных винта, проворачивая которые можно добиться нужного уровня в баке. При этом проворачивать регулировочные элементы следует аккуратно, по четверти оборота, чтобы уровни оставались в реальных пределах. Иначе управляющий контроллер будет прерывать стирку и сигнализировать о неисправности стиральных машин из-за недопустимого показания датчика.

Если вам нужна помощь в диагностике или ремонте стиральной машинки, обращайтесь в наш сервисный центр. Специалист уедет к вам и определит тип проблемы, а также порекомендует оптимальный способ решения. Выезжаем по всем районам города Киева: Дарницкий, Деснянский, Днепровский, Голосеевский, Оболонский, Печерский, Подольский, Святошинский, Соломенский, Шевченковский.

Что такое прессостат стиральной машины? Как проверить и заменить своими руками

В этой статье мы расскажем о прессостате стиральной машины — устройстве, которое преобразует изменение давления жидкости или газа в электрические сигналы. В «стиралках» прессостат регулирует уровень воды в барабане. Но иногда реле выходит из строя, начинает глючить и выдавать на управляющий модуль ложные данные, провоцируя серьезные проблемы.

Такие датчики используют в автоматических приборах, где нужно контролировать и настраивать подачу воды или воздуха (компрессоры, стиральные и посудомоечные машины).

Статья актуальна для автоматических стиральных машин зарубежного и отечественного производства: AEG / АЕГ, Ardo / Ардо, Beko / Беко (Веко), Bosch Maxx / Бош Макс, Daewoo / Дэу, Candy / Канди, Gorenje / Горение, Hansa / Ханса, Hotpoint Ariston / Хотпоинт Аристон, Electrolux / Электролюкс, Indesit Wisl / Индезит Висл, LG / ЛДжи, Miele / Миеле, Samsung / Самсунг, Siemens / Сименс, Vestel / Вестел, Whirlpool / Вирпул, Zanussi / Занусси, Атлант, Вятка и других.

Принцип работы

Прессостат, он же реле давления или уровня воды — небольшой круглый элемент, сделанный из пластмассы. К нему подходит несколько изолированных проводов и трубка или шланг, зажатый хомутами. Существует несколько видов устройств:

механические;
электронные;
однокамерные;
двухкамерные.

В герметичный корпус вмонтирована мембрана из резины, которая под действием давления воздуха перемещается, замыкая или размыкая электрические контакты. В устройстве есть возвратная пружина, возвращающая диафрагму в исходное положение. Снаружи это выглядит как щелчок внутри корпуса стиральной машины.

От нижнего штуцера бака к датчику подходит резиновый шланг. При включении стиральной машины в бак начинает набираться вода, которая давит на воздух в шланге. Когда давление достигнет определенного значения, мембрана сожмет пружину, контакты разомкнутся, и подача воды прекратится.

Регулировка давления и объема воды осуществляется винтом, который воздействует на пружину (но не все модели регулируются). По такому принципу устроен и работает механический прессостат. У электронного реле вместо контактов установлена катушка индуктивности (дроссель), которая и управляет работой устройства.

Замена своими силами

Чтобы не ошибиться с выбором подходящего к марке имеющейся стиральной машины датчика, рекомендуется старый прессостат прихватить с собой, как и технический паспорт СМА. Это позволит предоставить менеджеру магазина исчерпывающую информации о приобретаемой модели датчика уровня, убедиться самому в точном совпадении маркировки на корпусах прессостатов старого и нового.

Замена датчика производится в порядке, обратном его демонтажу:

трубка, отсоединённая от прежнего прибора, пристыковывается к штуцеру исправного прессостата, затягивается хомутом;
электропровода подключаются к датчику в соответствии с нанесённой предварительно маркировкой;
новый прессостат крепится на прежнее место, ставится верхняя крышка СМА и фиксируется винтами;
вилка шнура стиральной машины втыкается в розетку.

После завершения ремонта выполняется контрольная стирка, во время которой наблюдают за результатом работы нового прессостата. Отсутствие сбоев в заданной программе означает, что замена прошла успешно.

Без датчика уровня воды стиральная машина не способна выполнять свои функции. Этот ответственный прибор индивидуален у каждого производителя. Установка прессостата на СМА иного изготовителя может вызвать серьёзные нарушения в работе стиральной машины.

Видео

Признаки неисправности

При выходе из строя датчика давления на табло современных стиральных машин будет отображаться код ошибки (для каждого производителя своя ошибка, посмотрите в инструкции по эксплуатации). Но поломку можно определить и по другим признакам.

Не набирается вода

После выбора программы стирки и включения машины вода не набирается, но стирка запускается. Это происходит, когда контакты прибора залипают в положении «полный», и программатор автоматически запускает процесс стирки «на сухую».

Многократное повторение циклов (бесконечная стирка)

Из-за поломки, датчик перестает функционировать или работает некорректно, передавая на пульт управления неправильные команды. Необходимо отключить машинку от сети и заменить прессостат.

Низкое качество стирки

Если датчик отрегулирован на низкое давление (или мембрана стала заедать от старости), то воды в баке будет недостаточно, чтобы качественно отстирать грязные вещи. В этом случае подожмите пружину регулировочным винтом.

Остается вода в машинке

Причин тому, что вода остается в барабане, несколько, в том числе неисправность прессостата или сопутствующих элементов. Иногда после окончания стирки сливается не вся вода и сразу начинает набираться новая. Если все шланги чистые, а сливной насос работает правильно — проблема в реле давления.

Запах гари

Отсутствие воды в стиральной машинке и появление запаха гари указывает на неисправность датчика или проблем с помпой. Программатор запускает процесс стирки, ТЭН начинает нагреваться, но так как воды нет, срабатывает предохранитель нагревательного прибора, из-за чего и появляется запах.

Возможна ли самостоятельная настройка

От правильной наладки датчика зависит функционирование всех систем стиральной машины. Чтобы ответить на вопрос: можно ли настраивать самому прессостат, необходимо учесть обстоятельства, связанные со сроком эксплуатации СМА и навыками специалиста-наладчика. Обращают внимание на такие рекомендации:

Срок гарантии на стиральную машину. Если он не закончился, датчик уровня нужно передать в сервисный центр.
Настройка выполняется производителем на специальном стенде. Регулировочные винты зафиксированы в точном соответствии с программным обеспечением СМА и покрыты контрольным лаком или краской для распознавания самовольного вмешательства в заводские установки.
Специалист сервисной службы, профессионально занимающийся ремонтом стиральных машин, не возьмётся за настройку прибора в домашних условиях: порекомендует заменить прессостат новым.

Приведённые в списке причины позволяют сделать вывод о том, что ремонт датчика уровня относится к категории сложных работ, домашнему мастеру недоступных. Альтернативный вариант – приобрести идентичный новый прибор и установить его на место неисправного.

Вы стираете обувь в машине?

О-да!Нет

Самостоятельная диагностика

Если вы подозреваете, что датчик давления сломан, проверьте его состояние своими руками. Сначала снимите крышку машины, открутив шурупы, которые соединяют ее с задней стенкой.

Визуально

Снимите реле, чтобы осмотреть модуль на предмет механических повреждений. Заодно проверьте провода, снимите и продуйте шланг. Если труба засорилась, аккуратно удалите мусор мягкой проволокой.

Проверка мультиметром

Если визуальный осмотр не помогает, проверьте датчик мультиметром. Подсоедините щупы тестера к клеммам механизма и подайте воздух через шланг. Если значение сопротивления останется без изменений, прессостат пришел в негодность.

На слух

При подаче воздуха в прессостат должны быть слышны щелчки — то, что мы называем «стиралка щелкает». В зависимости от конструкции щелчков может быть несколько. Но если их нет совсем, прибор необходимо заменить.

Где расположен датчик уровня воды в стиральной машине

Найти прессостат в стиральной машине нетрудно. Для этого нужно:

Отключить технику от электричества.
Перекрыть подачу воды.
Отодвинуть агрегат и на задней стенке сверху найти болтики (обычно 2 штуки), удерживающие верхнюю крышку.
Открутить болтики, сдвинуть и снять крышку.
Найти прессостат. Он прикреплен к одной из боковых стенок сверху.

С виду датчик уровня воды напоминает пластиковый диск, к которому подходят провода и шланг в виде тонкой трубки. Трубка, в свою очередь, соединена с резервуаром высокого давления.

Извлечь датчик уровня воды не составит особого труда:

Отвинтить болтики, удерживающие прессостат.
Отсоединить контакты проводов (вынуть разъем).
При помощи плоскогубцев раздвинуть хомут, удерживающий шланг.

Теперь можно рассмотреть прессостат поближе и приступить к его проверке.

Характеристика рабочего элемента

Прессостаты стиральных машин обладают широким диапазоном совместимости. Например, на агрегаты Indesit и Ariston ставится одинаковый датчик давления.

Технические характеристики:

Напряжение — 250 В.
Частота — 50 Гц.
Сила тока — 16 А.
Пороги срабатывания — 105/55, 175/95, 215/115 мм водного столба.

Большинство рабочих элементов обладают одним значением срабатывания, которое указано непосредственно на корпусе.

Как проверить реле давления печи с помощью мультиметра

Последнее обновление: 7 февраля 2023 г. Сэм Орловский

Категории Обучение

Метки Мультиметр

Реле давления

имеют решающее значение для работы системы. Они проверяют, что газ выходит из печи перед ее запуском, и посылают сигнал на панель управления печью, чтобы убедиться, что двигатель индуктора работает. Однако реле давления печи также может выйти из строя или застрять в открытом положении, что может иметь основные проблемы, которые лучше всего диагностировать с помощью испытаний.

В общем, чтобы проверить реле давления печи с помощью мультиметра, потяните за разъемы проводов переключателя и реле давления. Установите мультиметр на непрерывность или настройку Ом. Используя провода мультиметра, коснитесь одного из них на каждой клемме переключателя, затем считайте заряды. Если переключатель замыкается, то он работает.

Итак, в этом руководстве позвольте мне показать вам больше о том, как проверить реле давления печи с помощью мультиметра.

6 шагов для проверки реле давления печи

Шаг 1: Отсоедините провода переключателя. Отсоедините провода от клемм переключателя, чтобы отсоединить провода, связанные с переключателем давления. (1)

Шаг 2: Установите мультиметр на непрерывность или настройку сопротивления (обычно обозначается символом Ω). Убедитесь, что вы отслеживаете одиночные сопротивления, а не мегаомы.

Шаг 3: Поверните реле давления. Вы увидите разные терминалы. Возьмите провода мультиметра и коснитесь одного из них на каждой клемме переключателя в этих клеммах.

Шаг 4: Печь будет включена.

Шаг 5: Затем сработает двигатель вентилятора и начнет выдувать воздух из вентиляционного отверстия, создавая вакуум, который втягивает диафрагму и замыкает переключатель.

Шаг 6: С помощью мультиметра проверьте наличие изменений и замыкание переключателя.

Видео | Word of Advice TV

Если показания мультиметра равны 0 или близки к 0, значит, вы тестируете замкнутый переключатель, что указывает на то, что он работает хорошо и демонстрирует непрерывность. Однако, если вы видите бесконечность или более высокое показание мультиметра, переключатель остается разомкнутым, что означает отсутствие изменений в непрерывности, и это неисправное реле давления. Следовательно, вы должны немедленно заменить переключатель, чтобы решить проблему.

Другие возможности, на которые следует обратить внимание

Перед тем, как принять решение о замене индукторного двигателя или переключателя, вы должны сначала принять во внимание другие возможные проблемы, в том числе:

Перегиб в шланге
Труба засорен
Что-либо еще, что мешает двигателю индукционного двигателя выпускать воздух из вентиляционного отверстия

Эти факторы могут затруднить правильную работу реле давления газовой печи. Таким образом, прежде чем вы в конечном итоге решите заменить реле давления, убедитесь, что вы рассмотрели эти вопросы.

Если ничего из перечисленного нет и вы исчерпали все остальные варианты устранения причин и проверки дефектов, пора заменить прессостат.

Часто задаваемые вопросы

Что делает реле давления?

Реле давления печи — это предохранительные устройства, устанавливаемые рядом с электродвигателем нагнетателя тяги газовой печи с принудительной подачей воздуха. Его функция состоит в том, чтобы предотвратить запуск печи, если не будет надлежащего давления воздуха для вентиляции. Он предназначен для обнаружения отрицательного давления, создаваемого двигателем тягодутьевого двигателя при запуске печи, и отключения печи, если давления воздуха недостаточно для удаления отработанных газов.

Кроме того, к переключателю прикреплена диафрагма. Затем диафрагма прикрепляется к переключателю, который указывает, открыта она или закрыта. При наличии вакуума диафрагма расширяется и замыкает переключатель. Однако переключатель остается разомкнутым, если нет вакуума. В этом случае печь выключается. (2)

Что вызывает отказ реле давления?

1. Двигатель вентилятора тяги перестал работать.
2. Вентиляционное отверстие для забора воздуха и воздуха для горения закрыто
3. Негерметичность узла
4. Засорен слив конденсата
5. Неисправность реле давления, например, плохо подсоединенные провода
6. Низкий уровень всасывающей трубы
7. Засор дымохода

Что делать, если реле давления печки выходит из строя?

При выходе из строя переключателя есть несколько вариантов восстановления:

1. Если реле давления перестанет работать, вы не услышите, как открывается клапан. Если есть звук, реле давления в хорошем состоянии.

2. Выключение печи также возможно. Затем проверьте, не издает ли шум вентилятора. Кроме того, если двигатель работает медленно или вы заметили что-то еще, проблема заключается в двигателе и его следует заменить, а не в переключателе.

3. Убедитесь, что шланг переключателя надежно закреплен. Ослабленный шланг переключателя можно затянуть, чтобы решить проблему, но отверстие в линии может потребовать герметизации. В качестве альтернативы можно вынуть сломанную секцию и снова подсоединить шланг. Перед заменой убедитесь, что корпус в порядке. После того, как шланг был отремонтирован, переключатель в конечном итоге будет работать правильно.

Если вы обнаружите, что ни одна из этих проблем не существует, возможно, у вас неисправно реле давления. Чтобы выяснить, в этом ли проблема, вам понадобится мультиметр для процесса тестирования.

Взгляните на некоторые из наших статей ниже.

Как проверить выключатель стеклоподъемника мультиметром
Как проверить выключатель света мультиметром
Как проверить конденсатор мультиметром

Каталожные номера
(1) давление – https://www. .britannica.com/science/pressure
(2) диафрагма – https://www.

healthline.com/human-body-maps/diaphragm

Справочное видео

Насколько полезной была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Проживает: Денвер Колорадо

Электротехника — моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach MeКатегории Learning Tags Мультиметр

Как проверить реле давления газовой печи – HVAC How To

Реле давления газовой печи является необходимым компонентом для обеспечения безопасности и включения печи.

Если переключатель не работает, печь не запустится.

Что такое реле давления газовой печи?

Реле давления газовой печи — это элемент безопасности, обеспечивающий выпуск газа из печи перед запуском.

Реле давления в печи посылает сигнал на панель управления печью, подтверждающий работу двигателя индуктора.

Индукционный двигатель вращается, создавая вакуум, который вытягивает токсичные газы, выделяющиеся из пламени.

Прежде чем природный газ попадет в печь и зажжет пламя, он использует реле давления в качестве предохранителя, чтобы знать, что газы выпускаются.

Как работает реле давления газовой печи?

При наличии вакуума мембрана реле давления вытягивается и замыкает реле.
При отсутствии вакуума диафрагма реле давления не двигается, и реле остается разомкнутым.
Если переключатель остается разомкнутым, печь не включится, так как считает, что двигатель индуктора не включился.

Реле давления имеет мембрану, которая выдвигается при приложении к ней вакуума.

При отсутствии вакуума диафрагма не вытягивается.

Мембрана использует подключенный к ней переключатель, который показывает открытое или закрытое положение в зависимости от того, что делает диафрагма.

Хотя индукторный двигатель может быть неисправен, часто линия засоряется и нуждается в очистке.

Пример реле давления газовой печи на Amazon
LEFOO LF31 Реле давления дифференциальной/нагревающей вентиляции воздушной печи 100pa

Как проверить реле давления газовой печи?

Реле давления печи проверяется с помощью мультиметра для измерения непрерывности, чтобы увидеть, размыкается и замыкается ли оно.

Для проверки переключателя на непрерывность потребуется мультиметр.

По сути, необходимо проверить переключатель, чтобы убедиться, что он замыкается, когда нагнетательная диафрагма втягивается.

Сначала отсоедините два провода от реле давления и проверьте их целостность с помощью мультиметра.

Выключатель нормально разомкнут и должен показывать замкнутость только при работающей печи.

Если цепь переключателя замкнута, а печь не работает, это неисправно.

Выключатель должен замыкаться только при включенной печи и работающем моторе индуктора.

Когда печь запустится, включится двигатель вентилятора тяги и начнет выдувать воздух из вентиляционного отверстия, создавая вакуум, который втягивает диафрагму и замыкает переключатель.

Можно использовать мультиметр, чтобы увидеть, есть ли какие-либо изменения и замыкается ли переключатель.

Этапы проверки реле давления печи

Отсоедините два провода от реле давления.

Включите печь.

Установите мультиметр на непрерывность и коснитесь двух проводов реле давления.

Если переключатель замыкается, реле давления работает и исправно.
