Как проверить электронный прессостат стиральной машины?

В современных машинках-автоматах начало стирки и переход от одного этапа к другому осуществляется только при выполнении определенных условий, в том числе набора достаточного количества или полного опорожнения бака. Контроль уровня выполняется при помощи специального датчика – прессостата. О том, где находится прессостат стиральной машины, каким способом можно его проверить, выполнить регулировку или поменять на новый будет рассмотрено в этом небольшом обзоре. Кроме этого будет рассмотрен принцип функционирования устройства.

Как проверить прессостат

Как известно, датчик уровня выполняет в стиралках автоматах ряд очень важных функций. Используя полученную от прессостата информацию, управляющий контроллер:

• предотвращает включение нагревательного элемента до заполнения бака водой;
• помогает избежать “потопа” в помещении из-за переполнения машинки;
• не допускает включение высокооборотного режима полоскания до полного ухода воды;
• не разблокирует загрузочную дверцу люка до полного слива воды.

Помимо этого целый ряд “подпрограмм” алгоритма работы машинки “завязано” на состоянии контактов этого датчика. О неисправностях прессостата можно судить

• по кодам неисправностей системы самодиагностики стиралки. Но довольно часто при поломках прессостата могут отображаться ошибки набора или слива воды, а также высвечиваться код ошибки, указывающий, что необходима замена сливного насоса. Поэтому необходимо сопоставлять отображаемые ошибки с другими “симптомами”;
• по запуску цикла стирки при малом количестве набранной в бак воды или полном ее отсутствии. При этом начинает работать нагревательный элемент, что может вызвать его перегорание и даже возгорание;
• по чрезмерному количеству заливаемой воды. Иногда набор происходит непрерывно;
• по уменьшению количества воды ниже минимального уровня;
• по плохому отжиму. Из бака “не уходит” вода и белье остается влажным, несмотря на полный цикл отжима.

В случаях, когда датчик уровня воды стиральной машины сломался или регулярно дает сбои, сразу же свяжитесь с сервисцентром, выполняющим ремонт стиральных машин, Киев и пригороды – это те места куда наш мастер приедет не позже суток с момента заказа и восстановит работоспособность стиралки любого типа и года выпуска, в том числе выполнит ремонт прессостата, как механического, так и электронного с длительной гарантией.

Прессостат принцип работы

Чтобы управляющий контроллер мог контролировать текущий уровень наполнения бака, в стиралках-автоматах используется специальный датчик – прессостат, принцип работы схемы которого заключается в замыкании (в некоторых подпрограммах размыкании) внутренних контактов, при изменении давления в измерительной трубке, соединенной с компрессионной камерой бака. Прессостат изготавливают из пластика внутрь которого интегрируют мембрану из эластичного материала, шток и одну или несколько контактных групп (для механических версий). С компрессионной камерой бака этот датчик соединяется при помощи дроссельной трубки, а с управляющим контроллером – несколькими проводами. По мере увеличения уровня, давление внутри герметичной компрессионной камеры возрастает и через дроссельную трубку увеличивает натиск на мембрану внутри камеры прессостата. После достижения нужного уровня, мембрана вдавливает шток, который переключает контактную группу и в управляющий контроллер по проводам поступает сигнал о наполнении бака. Программа контроллера дает команду на закрытие впускного электромагнитного клапана стиралки и переходит на выполнение следующего шага. При снижении уровня – диафрагма возвращается в исходное положение и контакты размыкаются. Прессостат в стиральной машине может иметь и несколько камер. Благодаря этому контактные группы реагируют на различные уровни набора воды.

Где находится датчик уровня воды в стиральной машине

В большинстве моделей пресостат устанавливают на боковую или заднюю стенки. Отличить его можно по специфическому внешнему виду: небольшая круглая деталь от которой отходит в сторону бака шланг, а в направлении лицевой панели к контроллеру, небольшой жгут проводов. Однако есть модели где датчик уровня воды в стиральной машине прячут под низ бака. Это связано с различными конструктивными решениями, используемыми производителями, но принцип работы девайса остается тем самым.

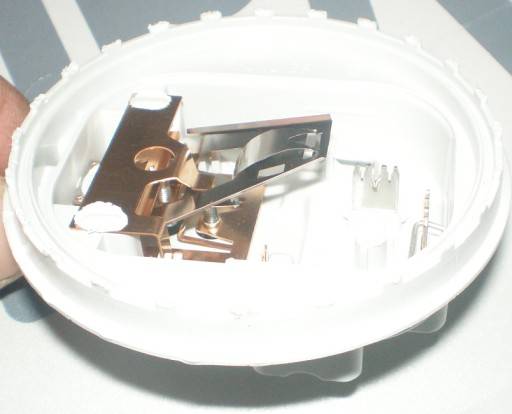

Как разобрать прессостат

В большинстве случаев прессостат – это залитая герметично пластиковая деталь и разборке она не подлежит. Но до того, как проверить прессостат стиральной машины, девайс следует демонтировать в следующем порядке:

1. Обесточить стиралку, вытащив вилку шнура из электророзетки;
2. Перекрыть вентиль подачи водопроводной воды;
3. Снять верхнюю панель (крышку) стиралки, открутив два самореза со стороны задней стенки;
4. Внимательно осмотреть “внутренности” машинки и найти прессостат.
5. Отсоединить трубку от патрубка на баке, предварительно разжав хомут, и открутить датчик от корпуса фигурной отверткой (иногда “фигуры” могут быть специфическими, поэтому под рукой должен быть набор отверток с различными насадками).

Снимите штатную трубку из штуцера и тщательно прочистите ее. Проверка прессостата заключается в контроле замыкания контактов при изменении давления на входе. Для этой цели берется длинная гибкая трубка и закрепляется на штуцер вместо штатной. После нужно подуть в тестовую трубку и проверить срабатывание контактов. Об этом можно судить по наличию характерных щелчков. Но чтобы удостовериться в надежности контактов можно использовать тестер или мультиметр.

Как увеличить уровень воды в стиральной машине

Иногда уровень в баке не достигает требуемого значения. Обычно для восстановления нормального функционирования стиралки меняют прессостат, но в ряде случаев вместо замены, выполняется регулировка прессостата стиральной машины Индезит или модели другого бренда. Для этой цели на корпус выведены как минимум два регулировочных винта, проворачивая которые можно добиться нужного уровня в баке. При этом проворачивать регулировочные элементы следует аккуратно, по четверти оборота, чтобы уровни оставались в реальных пределах. Иначе управляющий контроллер будет прерывать стирку и сигнализировать о неисправности стиральных машин из-за недопустимого показания датчика.

Если вам нужна помощь в диагностике или ремонте стиральной машинки, обращайтесь в наш сервисный центр. Специалист уедет к вам и определит тип проблемы, а также порекомендует оптимальный способ решения. Выезжаем по всем районам города Киева: Дарницкий, Деснянский, Днепровский, Голосеевский, Оболонский, Печерский, Подольский, Святошинский, Соломенский, Шевченковский.

описание устройства и профилактики неисправностей

24 Марта 2022

Просмотров:  2509651307

Время чтения:  16 минут

Содержание

Что такое прессостат в газовом котле?

Прессостат для газового котла принцип работы

Неисправности

Диагностика

Замена и ремонт

Как выбрать прессостат

Неисправности вентилятора

Профилактика

Коротко о главном

Газовые котлы пользуются популярностью среди многих потребителей. Устройства оснащены специальными датчиками, обеспечивающими безопасность эксплуатации. Один из них — это датчик дыма, который также можно встретить под названием моностат, пневмореле и прессостат. Эта небольшая деталь должна быть всегда исправной, чтобы обеспечивать качественную и безопасную работу агрегата. Однако перед тем, как проверить прессостат газового котла, стоит разобраться в его конструкции и определить возможные проблемы.

Прессостат должен быть всегда исправен

Что такое прессостат в газовом котле?

Контроллер является одним из наиболее важных элементов в газовом котле. Изделие следит за функциональностью вентилятора, контролирует процесс удаления отходов горения. Кроме того, датчик защищает прибор от возможного перегрева, возникающего при резких изменениях давления либо понижении напора воды на входе. Пневмореле также влияет на работу горелки – дает ей функционировать либо отключает. Подобный контроллер устанавливается в котлах с принудительной системой вентиляции.

Прессостаты разделяются по нескольким параметрам:

• форма;
• производитель;
• количество задействованных контактов;
• давление срабатывания;
• различные технические характеристики.

При подборе прессостата для газового котла основным параметром считается давление срабатывания и количество используемых контактов микропереключателей. На датчике воздуха всегда присутствует информация об измерительных единицах давления. Значения блокировки должны быть такими же либо немного меньше ранее используемых. Дело в том, что вентилятор со временем становится менее мощным, поэтому если установлен прессостат в котле с меньшим давлением срабатывания, устройству будет легче функционировать.

Производители предлагают разные варианты прессостатов

Конструкция состоит из нескольких деталей:

• корпус с патрубками;
• микропереключатели на пару положений, которые могут быть смонтированы внутри либо снаружи;
• подвижная мембрана со штырем, разделяющим внутреннюю часть на две камеры.

Чувствительная мембрана связана с микропереключателями, которые при необходимости подают требуемые сигналы. Прессостат, контролирующий вентилятор в газовом котле, находится рядом и соединен с ним силиконовыми трубочками.

Безопасность работы обеспечивается за счет того, что в промышленных датчиках устанавливается специальный предохранитель с клапаном. Он необходим при аварийных ситуациях, неисправностях поршня, резкой остановке двигателя.

В некоторых вариантах внутри корпуса прессостата газового котла находится тепловое реле, позволяющее проверить силу тока в первичной сети. При увеличении данного параметра реле просто отключит двигатель котла.

Прессостат для газового котла принцип работы

Механизм работы прессостата газового котла довольно простой. Наличие двух управляющих электрических цепей определяет два основных режима функционирования датчика.

Моностат – одна из важных деталей в газовом котле

Суть их заключается в следующем:

• При нормальном давлении мембрана находится в нормальном состоянии и никуда не смещена. Происходит замыкание первой группы контактов, потому что электрический ток перемещается именно по этой цепи. Работа газового котла осуществляется в обычном порядке.
• При резкой смене значений давления происходит смещение чувствительной мембраны, а также ее деформация. При этом первая цепь датчика размыкается, а вторая, наоборот, замыкается. Газовое оборудование перестает функционировать в нормальном режиме. Запускается дежурный режим, который сообщает потребителю о возникновении аварийной ситуации.

Прессостат является первой и основной степенью защиты газовых нагревателей от перегрева, который может быть вызван низкими напором воды либо нарушением удаления дыма. Если данный датчик перестанет работать, нарушиться функциональность всего устройства. В худшем случае, котел может продолжить работу, но при этом повышается риск серьезного перегрева и взрыва.

При неполадках в работе прессостата котел не будет нормально работать

Неисправности

Прессостат является такой же деталью в газовом котле, как и остальные элементы, поэтому может ломаться. Понять, что возникли проблемы в функциональности датчика дыма, легко по некоторым признакам:

• При включении вентилятора в пневмореле не возникает никаких звуков. Включение данной детали должно обязательно сопровождаться щелчком. Если этого не происходит, в большинстве случаев проблема именно в прессостате. Требуется как можно быстрее провести проверку данной детали.
• Не получается запустить котел, на дисплее появляется красный индикатор и сообщение об ошибке.

Появление подобных признаков свидетельствует о проблемах в работе прессостата – не исключено, что неисправности достаточно простые, однако возможно появление более серьезных неисправностей устройства.

К основным факторам, провоцирующим сбои в функциональности датчика дыма, относят такие:

• Окисление контактов. При запуске котла вентилятор пытается включиться. Слышен необходимый щелчок, однако из-за того, что контакты покрыты оксидной пленкой, не происходит их замыкание. В результате котел не работает.

Регулярное обслуживание котла позволит увеличить срок его эксплуатации

• Повреждение либо старость мембраны. Для изготовления данной детали используют силиконовую резину. При длительном использовании материал становится менее эластичным, рассыхается, появляются трещины. В результате микропереключатель режимов работает все хуже.
• Наличие мусорных пробок, повреждений трубки конденсатосборника. При появлении трещин, разрывов она заливается водой, прессостат будет выдавать неправильные показания.
• Износ вентилятора. При длительном использовании вентилятор со временем теряет необходимые качества, хуже работает. Подобное приводит к аварийному срабатыванию датчика дыма.

Нарушение функциональности прессостата ведет к тому, что пользоваться газовым котлом не получается, поэтому после обнаружении причины, требуется сразу заняться ремонтом или заменой устройства.

Диагностика

Проверить функциональность прессостата достаточно легко. Для этого поворачивают кран подачи воды, при этом количество приходящей в агрегат жидкости будет постепенно сокращаться. На панели контроля будет видно значение давления, возникшего в данный момент.

Проверка устройства

Минимальный параметр равен 0,5 бар. При снижении напора воды начинает возрастать температура дымового газа, возникает перегрев контактов. В итоге прекращается поступление топлива, и котел просто прекращает работать. В инструкции описаны параметры, при которых устройство будет нормально функционировать.

Максимально допустимое значение давления также является очень важным параметром. При превышении данного показателя от реле поступает сигнал, после чего автоматическое питание отключается. Если прессостат газового котла будет неисправен, только не исключено полное заполнение расширительного бака и его разрыв.

Отслеживая показания, получаемые в процессе проверки, и сравнивая их с тем, что указаны в инструкции, можно определить – исправен прессостат или нет. Как правило, когда достигается указанное минимальное давление, происходит размыкание контактов, в результате чего прекращается приток топлива к горелке. Нагреватель отключается. Если этого не происходит, значит, существуют проблемы в работе пневмореле.

От датчика дыма зависит вся работа газового котла

Если контроллер установлен во внутренней части дымохода, для того чтобы его проверить, понадобится отсоединить дымоход от аппарата, а затем запустить систему. При отсутствии дыма датчик должен выключить горелку. Если этого не происходит – значит, пневмореле неисправно.

Перед проверкой прессостата газового котла на наличие неисправностей другими способами требуется извлечь его из агрегата. На первом этапе отключают подачу газа и сам котел от электрической сети. Процесс демонтажа осуществляют по следующей схеме:

• раскрыть корпус котла;
• удалить крышку воздушного заборника;
• отключить от штуцера вентилятора трубочку из силикона;
• открутить крепеж и вытащить прессостат;
• отключить контакты;
• отсоединить трубку из силикона от штуцера устройства.

После того, как контроллер демонтирован, приступают к его диагностике. Изначально требуется тщательно проверить все силиконовые трубки, которые присутствуют в комплекте. При наличии загрязнений их тщательно промывают и прочищают.

Стоит также прочистить внутреннюю часть самой детали, используя специальные технические жидкости, не повреждающие силиконовые детали.

Для проверки деталь необходимо извлечь из котла

После очистки всех элементов можно проверить прессостат при помощи мультиметра. Сначала проверяют контактные группы в режиме измерений сопротивления. После чего проводят процедуру в отношении контактов микропереключателя. Если проводимость нарушена, устройство подлежит ремонту либо замене.

В некоторых случаях требуется имитация разреженного воздуха, это поможет получить более точную информацию о возможных неисправностях контроллера. На «минусовой» патрубок детали подключают небольшой кусочек силиконовой трубки. Второй патрубок требуется просто закрыть (со знаком «плюс»). Через трубочку аккуратно и медленно всасывают воздух.

При данной манипуляции необходимо, чтобы на контакты был подключен тестер, благодаря чему можно обнаружить наличие или отсутствие тока через контакты.

Замена и ремонт

Многие специалисты рекомендуют сразу менять неисправный датчик на новый, приобретая аналогичный. Однако при желании можно попробовать устранить проблемы. Что можно ремонтировать в контроллере?

Чтобы наладить работу котла, стоит проверить прессостат на наличие неисправностей

Трубка конденсатосборника

Данный элемент часто изнашивается в процессе работы, поэтому прежде всего стоит его внимательно осмотреть. Кроме того, проверить нужно и внутри, чтобы исключить присутствие посторонних предметов. Данный элемент постоянно находится под воздействием высоких температур, поэтому через некоторое время становится непригодным для использования. Не исключено появление сквозных отверстий, которые также мешают нормальной работе.

Резкие изменения температур провоцируют появление отложений или налета на трубке. При обнаружении неисправностей трубку заменяют на новую. При желании можно попробовать прочистить ее специальными приспособлениями. Повреждения на верхнем слое промазывают термопастой, допустимо воспользоваться даже изолентой.

Внутренняя камера

При проникновении жидкости во внутреннюю часть корпуса на контактах постепенно образуется ржавчина из-за окислительных процессов. При постоянном присутствии конденсата разрушение будет происходить еще быстрее, что приведет к нарушению функциональности прессостата. Специалисты рекомендуют перенести деталь в другое место, где вероятность появления влаги минимальна.

Осмотр устройства и его ремонт лучше доверить профессионалу

Контакты

Если при проверке мультиметром на его дисплее появилась единичка, это свидетельствует о том, что пневмореле неисправно (при работоспособности будет слышен звуковой сигнал). Некоторые варианты прессостатов отличаются цельной внешней частью, поэтому их достаточно сложно разобрать и просмотреть то, что находится внутри. Чтобы разъединить части, требуется аккуратно удалить пайку.

После этого, корпус аккуратно раскрывают и осматривают элементы, проводящие электричество. При необходимости их аккуратно прочищают. Затем рекомендуется внимательно проверить диафрагму, чтобы исключить неисправности и повреждения. Все нерабочие элементы заменяют на аналогичные новые, после чего собирают деталь в обратном порядке.

Вентилятор

Работа прессостата газового котла зависит также от состояния вентилятора. При длительном использовании деталь постепенно теряет свою мощность. Кроме того, если не проводить регулярную чистку, то на лопастях постепенно оседает большое количество налета и грязных отложений. В некоторых случаях выходят из строя подшипники. При подобных проблемах мембрана моностата не прилегает к переключателю так, как это требуется.

Проблемы с вентилятором сказываются на работе прессостата

На датчике присутствуют специальные винты, с помощью которых можно отрегулировать положение. Однако опытные мастера не рекомендуют этого делать, чтобы не сбить все необходимые настройки – восстановить их будет достаточно сложно. Лучше внимательно осмотреть вентилятор и при необходимости почистить его, возможно, именно это и является основной проблемы некачественной работы прессостата.

Как выбрать прессостат

Газовые котлы изготавливаются под разными торговыми марками, поэтому детали для них также будут различаться. Если принято решение о замене прессостата, требуется подобрать наиболее подходящий датчик. Основными параметрами для выбора устройства являются максимальное и минимальное значение давления, а также диапазон давления.

Для выбора наиболее подходящего варианта требуется знать марку газового нагревателя, быть уверенным в надежности торговой компании. Перед покупкой рекомендуется попросить предоставить сертификаты качества на продукт. Стоит помнить, что прессостат является очень важной деталью в газовом котле, некачественное изделие представляет опасность для здоровья и жизни человека. Также рекомендуется обратить внимание на стоимость устройства – она также может различаться в зависимости от торговой марки.

Неисправности вентилятора

Вентилятор работает с датчиком дыма в паре – если снижается мощность и производительность первой детали, страдает функциональность второй. Что может случиться с вентилятором в котле с принудительной тягой?

Дымосос газового котла включает в себя:

• двигатель, запускающий движение лопастей;
• турбина, которая создает разрежение в камере сгорания;
• лопасти для смешивания поступающего воздуха;
• трубка Вентури, которая создает перепад давления, необходимый для нормальной функциональности прессостата газового котла.

Основными неполадками подобного устройства считаются:

• Повреждение индуктивной катушки. Под постоянным воздействием высокой температуры не исключено возникновение межвиткового короткого замыкания либо обрыва обмотки катушки.
• Отсутствие балансировки турбины. Во время эксплуатации лопасти «зарастают» нагаром, копотью, в результате чего происходит перемещение центра тяжести колеса.
• Изношенность подшипников. Срок службы данных элементов существенно снижается при нарушении балансировки турбины, малом объеме смазочных материалов.

Необходимо проверить состояние индуктивной катушки вентилятора

• Отсутствие питания. При неисправном модуле платы управления не будет происходит вращения вентилятора.
• Пониженное напряжение в сети. При подведенном напряжении ниже 195 вольт прессостат может отключать вентилятор из-за того, что не образуется необходимое разрежение воздуха. При низких параметрах вентилятор не выходит из строя, однако создается впечатление поломки.

Прежде чем полностью заменить вентилятор на новый, стоит попробовать проверить и отремонтировать старый экземпляр. При возникновении проблем в работе устройства рекомендуется выполнить простые действия:

• Проверить напряжение в сети. Выполнить это возможно при помощи вольтметра. Если показатель ниже 195 вольт, причина неполадки именно в этом. В подобной ситуации рекомендуется подключить газовый нагреватель к электрической сети через стабилизатор напряжения.
• Изучить индуктивную катушку на наличие возможных обрывов, при необходимости сменить ее на новую.

• Протестировать плату управления. Отключить оборудование от сети, отсоединить клеммы питания от вентилятора и соединить их с вольтметром на 250 вольт. После этого включить газовый нагреватель. На измерительном устройстве должны появиться цифры, близкие к 220 вольт. Если значений никаких нет, это свидетельствует о проблемах в работе платы управления. Устройство рекомендуется заменить на аналогичное.
• Проверить подшипники. Для этого при включенном котле и вращающейся турбине нужно аккуратно покачать вал, чтобы определить наличие люфта. Допустимо повращать крыльчатку, отсоединив двигатель от камеры вывода дыма. При необходимости подшипники заменяют на новые.
• Почистить крыльчатку. В процессе работы на лопастях оседает множество пыли и копоти, поэтому в некоторых случаях наладить работу вентилятора поможет простая чистка. При необходимости также стоит провести балансировку.
• Проверить работу прессостата газового котла. Неисправный датчик дыма может стать причиной проблем в работе дымососа.

При невозможности отремонтировать вентилятор, стоит подобрать подходящий аналог. Рекомендуется внимательно изучить все модели и приобретать только тот вариант, который действительно подойдет для газового котла.

Профилактика

Прессостат в газовом котле является важной деталью, поэтому важно, чтобы он всегда качественно работал. Чтобы избежать возможных проблем в будущем рекомендуется соблюдать несколько простых правил:

• внимательно следить за работой газового котла;
• при возникновении каких-либо ошибок сразу проводить диагностику;
• размещать прессостат в местах с минимальным риском образования влаги;
• приобретать детали только в специализированных торговых точках и аналогичные старым;
• проводить регулярную проверку датчика, вовремя очищать контакты от окисления;
• постоянно контролировать давление в агрегате.

Соблюдение простых профилактических правил позволит продлить срок использования оборудования. Однако стоит помнить, что все детали ломаются, в некоторых случаях поможет только замена.

Коротко о главном

Прессостат в газовом котле – необходимая деталь, которая обеспечивает защиту от негативных последствий при неполадках в работе. Иногда датчик выходит из строя и требует вмешательства. Перед тем, как проверить прессостат котла, стоит постараться выяснить причину проблемы, после чего осуществлять диагностику и ремонт. Система дымоудаления включает не только пневмореле, но и вентилятор, который также может ломаться. Если нарушен процесс удаления дыма, а котел не работает, рекомендуется проверить обе детали. При необходимости замены стоит приобретать аналоги в проверенных торговых точках.

Сталкивались ли вы с необходимостью проверки прессостата? С какой целью вы проводили ее? Поделитесь своим опытом использования прессостата газового котла.

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как проверить реле давления переменного тока с помощью мультиметра?

Проверка реле низкого давления в системе переменного тока имеет решающее значение для обеспечения безопасности вашего устройства и предотвращения дорогостоящего ремонта в будущем. Этот переключатель предотвращает перегрузку и перегорание системы переменного тока из-за избыточного давления хладагента.

Для проверки переключателя потребуется мультиметр. В этом сообщении блога будут представлены пошаговые инструкции о том, как проверить реле давления переменного тока с помощью мультиметра. Но сначала вам нужно понять разные термины.

Какова цель реле низкого давления?

Этот переключатель представляет собой защитную функцию, которая отключает компрессор, если давление хладагента падает ниже определенного уровня. Это предотвращает повреждение системы переменного тока и позволяет системе снова запуститься, когда давление вернется в нормальный диапазон.

Переключатели высокого и низкого давления:

Эти два переключателя работают вместе для защиты вашей системы. Реле высокого давления срабатывает, когда давление слишком высокое, а реле низкого давления срабатывает, когда давление слишком низкое.

Как реле высокого, так и низкого давления имеют свои плюсы и минусы. Реле высокого давления более долговечны и могут выдерживать более высокое давление, но они также дороже. Реле низкого давления менее дороги, но они должны быть более прочными и способными выдерживать такое высокое усилие. Это зависит от того, для чего вам нужен коммутатор и в какой среде он будет использоваться.

Ниже приведены шаги, которые необходимо выполнить при тестировании.

Правильная сборка инструментов:

Прежде чем начать процесс тестирования, вы должны собрать нужные инструменты. Вам понадобится отвертка на 5/16″, отвертка на 1/4″, отвертка и мультиметр. Реле низкого давления предотвращает перегрузку и перегорание системы переменного тока. Он выключает компрессор, если давление становится слишком низким или слишком высоким. Проверка его с помощью мультиметра поможет обеспечить правильную работу вашего переменного тока.

Переключатель низкого давления на кондиционере:

Найдите переключатель низкого давления на кондиционере, который обычно располагается рядом с компрессором. Как только вы определили его, вы можете начать тестирование.

Использование мультиметра:

Установите мультиметр на значение сопротивления и подсоедините один из проводов к клемме переключателя. Затем подключите другой провод к земле (обычно помечен как «GND»). Вы должны получить показание около 0.

Значение сопротивления на мультиметре необходимо для диагностики переключателей низкого давления. Принцип, лежащий в основе настройки сопротивления, заключается в измерении сопротивления в электрической цепи. Параметр сопротивления используется для определения недостатка в системе, который может указывать на потенциальные проблемы с реле низкого давления.

Проверка целостности цепи:

После того, как вы сняли начальные показания сопротивления, вы можете проверить целостность цепи переключателя. Для этого подключите один из выводов мультиметра к клемме на кнопке, а затем коснитесь другим выводом заземления. Если он показывает 0 Ом, переключатель работает правильно, и в системе нет недостатка.

Ошибка компрессора

Если мультиметр не показывает 0 Ом при проверке целостности цепи, то, скорее всего, ваш датчик низкого давления неисправен. Другие распространенные признаки того, что реле низкого давления неисправно, включают блок переменного тока, который не запускается, или частое включение и выключение компрессора.

Блок переменного тока продолжает включаться и выключаться:

Если блок переменного тока быстро включается и выключается, это может быть признаком неправильной работы реле низкого давления. Это может быть вызвано недостатком в системе или неисправным реле низкого давления.

Громкие и странные шумы от блока переменного тока:

Если ваш блок переменного тока издает громкие и странные звуки, это может указывать на неисправность реле низкого давления. Когда давление в кондиционере становится слишком низким, это может привести к перегреву компрессора и возникновению громких шумов. Если вы хотите узнать о разнице между мультиметрами Fluke и Klein, вы можете нажать здесь.

Вывод:

Как проверить реле давления с помощью мультиметра? Проверка реле низкого давления на вашем блоке переменного тока гарантирует его правильную работу. Если показания сопротивления не соответствуют ожидаемым, это может указывать на то, что реле низкого давления может быть лучше. Другие признаки неисправного реле низкого давления включают блок переменного тока, который не запускается, или частое включение и выключение компрессора.

Очень важно серьезно отнестись к этим признакам и вызвать специалиста, если вы считаете, что ваше реле низкого давления не работает. Принятие мер сейчас поможет предотвратить долгосрочные повреждения и дорогостоящий ремонт в будущем.

Часто задаваемые вопросы:

Каково значение сопротивления на мультиметре?

Параметр Ом измеряет сопротивление в электрической цепи. Это важный инструмент для диагностики переключателей низкого давления.

Каковы признаки того, что мой переключатель низкого давления переменного тока неисправен?

Общие признаки неисправности реле низкого давления включают в себя блок кондиционера, который не запускается, частое включение и выключение компрессора, блок переменного тока постоянно включается и выключается, а также громкие и странные шумы блока переменного тока.

Что делать, если я подозреваю, что реле низкого давления неисправно?

Если вы подозреваете, что реле низкого давления неисправно, лучше всего обратиться за помощью к специалисту. Принятие мер сейчас поможет предотвратить долгосрочные повреждения и дорогостоящий ремонт в будущем.

Проверка реле давления | Behler-Young

Реле давления предназначено для предотвращения работы печи при наличии ненормального состояния в системе печи. Когда печь предоставляет код PSW, большинство техников заменят PSW, потому что это самый дешевый элемент печи. Однако PSW не следует заменять до тех пор, пока он не будет проверен.

Плохая практика

Установка регулируемого реле давления в устройство и регулировка его до заданного значения, позволяющего включить печь, небезопасно и приведет к аннулированию гарантии производителя.

Демпфер (см. п. 1 ниже — щелкните для увеличения) используется для предотвращения пульсации ВР при розжиге горелок. Если демпфер будет удален, это вызовет больше кодов PSW.

Методы тестирования

Существует несколько способов тестирования PSW.

1. Один из способов — тестер PSW; Тестер PSW представляет собой манометр с внутренним воздушным насосом и световым индикатором. Когда PSW закроется, загорится свет.
2. Если у вас нет тестера, еще один способ проверки ЗРВ — установить Тройник в вакуумную трубку выключателя и провести вакуумную трубку к манометру (см. п.2 ниже — нажмите для увеличения). Затем подсоедините провода вольтметра к клеммам реле давления (см.
