Система водяной теплый пол: принцип работы, устройство, описание



От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление  циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

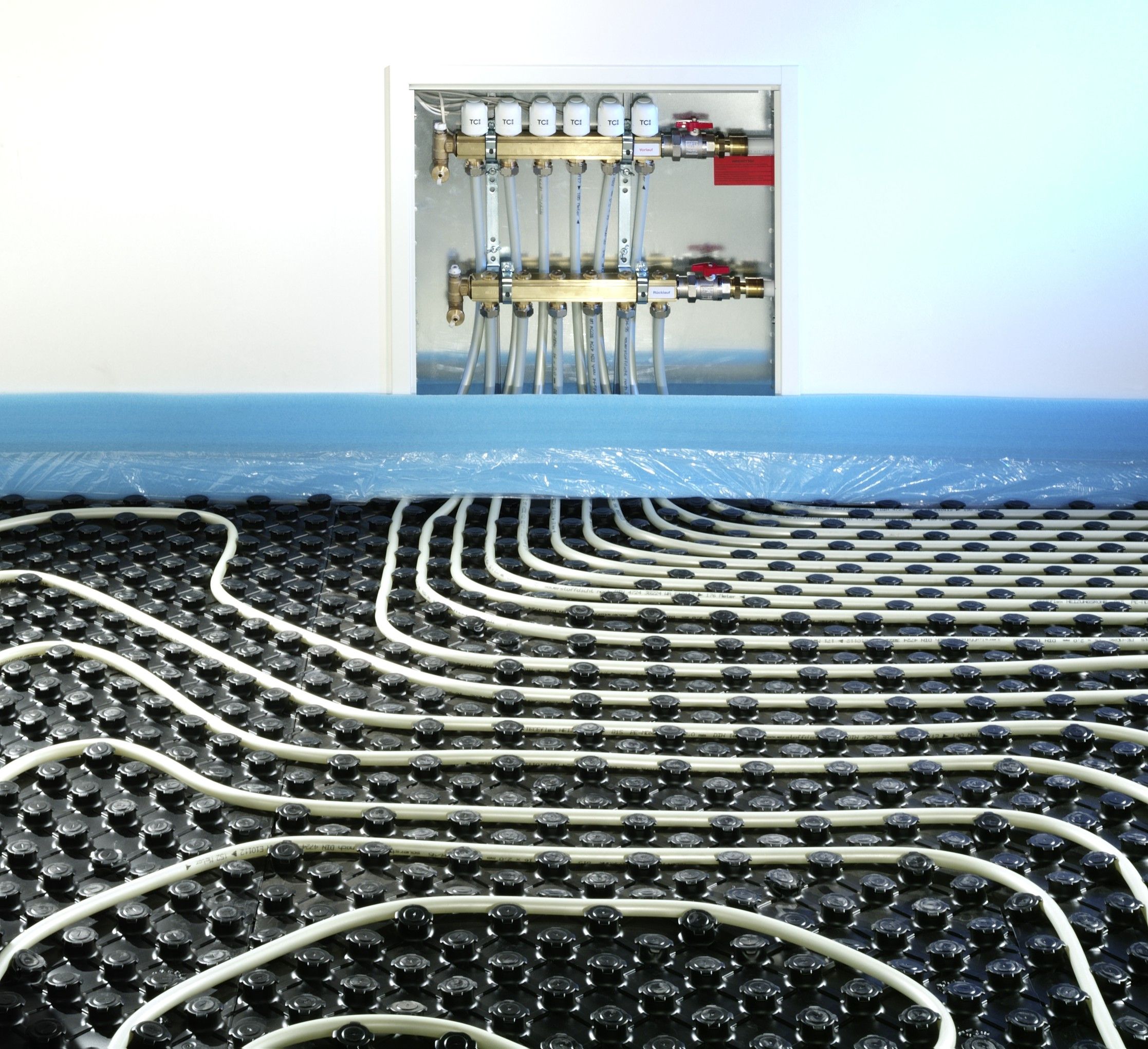

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол .

В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

• В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
• Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
• Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C.В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами «холодных « и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела



сравнение водяных и электрических теплых полов

Представьте, как утром встаете с кровати в своем загородном доме, ступаете по мягкому ковру в направлении кухни, для того чтобы заварить кофе и начать новый день и вот в один момент теплый ворс заканчивается, и ваша нога оказывается на ледяном кафеле. Не самое приятное начало дня, не правда ли?

Этого можно избежать, продумав на этапе строительства монтаж теплых полов. Тогда каждый день, хотя бы в одном из помещений дома, у вас не будут мерзнуть ноги.

Особенности технологии

За счет того, что теплый воздух поднимается, как известно из школьного курса физики, снизу вверх, подобная система отопления позволит в несколько раз быстрее прогреть помещение. А также подобный способ поступления тепла намного полезнее с физиологической точки зрения.

Виды теплых полов

На данный момент, есть два вида теплых полов:

• водяные,
• электрические.

Каждый из них имеет свои специфические черты, о которых мы подробно рассказали в этой статье.

Плюсы и минусы водяных теплых полов

Водяной теплый пол получил свое название за счет того, что имеет некое сходство с классической для многоэтажных домов системой отопления – радиаторной. В случае пола, все, с одной стороны, проще, с другой – сложнее.

Трубы, по которым идет горячая вода монтируются на стяжку, заливаются бетоном, а сверху кладется напольное покрытие. Подобные манипуляции сложно произвести самостоятельно, если, конечно, не иметь соответствующего опыта и специализации, но стоит признаться, что подобные мастера живут не в каждой квартире. К тому же есть определенные проблемы с монтажом подобной системы отопления в городской квартире – нужно согласовать это с управляющей компанией, а в частных домах лучше всего принять решение об использовании теплого пола на этапе котлована, а еще лучше на момент проектирования. В последнем случае, наша компания может на производстве изготовить плиты со специальными выемками под провода и терморегуляторы.

Плюсы

У теплого пола есть большое количество плюсов:

1. Наиболее экономичная система отопления дома. За счет того, что у самого теплоносителя относительно небольшая температура (до 50 градусов) в помещениях с высокими потолками расход средств на прогрев комнаты снижается ровно вдвое.
2. Равномерное распределение тепла. Из-за того, что прогрев идет от пола достигается оптимальное распределение – около 23 градусов на уровне ног и 18 у головы.
3. Безопасность эксплуатации. Все нагревательные элементы надежно спрятаны под половым покрытием, что позволяет спокойно оставлять маленьких детей в помещении и не волноваться о том, что они получат ожоги.
4. Эстетичность. Отсутствие на виду видимых элементов отопления позволяет создавать современные интерьеры без привязки к тому, как лучше всего скрыть, например, радиаторы или конвекторы.
5. Полезность. В доме с теплыми полами намного сложнее простудиться или чувствовать себя некомфортно. Особенно это актуально для семей с маленькими детьми, которых можно просто оставлять на полу без теплых ползунков или шерстяных носков.

Минусы

Помимо большого количества преимуществ у теплых полов есть и свои минусы:

1. Как уже говорилось выше, одним из главных недостатков водяного пола является то, что его монтаж должны проводить профессионалы. А также его нельзя монтировать с нагревом от газового котла, потому что пол будет слишком горячим и все его преимущества нивелируются одним эти минусом.
2. В случае неправильной укладки труб возможна протечка, которую будет сложно устранить. Это связано с тем, что трубы на одном из этапов монтажа заливаются бетонной смесью и соответственно, в случае чего, приходится разбирать всю конструкцию.
3. Специалистами не рекомендуется использовать теплый пол, как единственную систему отопления в доме. В идеальном варианте, она должна дублироваться дополнительными обогревателями. Сюда же можно добавить такой минус, как невозможность регулирования температуры, если от пола стало жарко, то его можно только выключить и ждать, когда он остынет.
4. Помимо всего прочего, всегда остаются места, в которых невозможен монтаж водяного пола, и соответственно там необходимо будет все равно устанавливать, например, конвекторы.
5. На подобную систему отопления нельзя устанавливать сверху тяжелую мебель, то есть под шкафом – пол не будет выделять тепло.

Плюсы и минусы электрических теплых полов

Электрические теплые полы, в отличие от водяных иметь несколько вариантов реализации:

• кабель,
• пленка,
• маты.

И соответственно каждый из них имеет свои преимущества перед остальными, а также и свои недостатки.

Кабельный пол

Подобная система отопления из электрических считается одной из самых популярных и достаточно бюджетных. Она состоит из специальных, термостойких кабелей, которые нагреваются при воздействии на них небольшого тока и отдают тепло напольному покрытию. Как и водяные полы, этот вид укладывается в стяжку, что может создать некоторые затруднения при уже выполненном под ключ ремонте.

Основным минусом можно назвать то, что если в процессе эксплуатации кабель повредится, то заменять придется весь участок также мало кому понравится вариант, что пользоваться полами можно будет только через две недели после монтажа.

Нагревательные маты

Формально, это те же нагревательные кабели, просто в заводских условиях разложенные «змейкой» и запаянные в специальное полотно. Вследствие этого их монтаж упрощается в несколько раз. Нет необходимости делать стяжку, маты кладутся на специальный клей. Единственное что, на уже существующем бетонном поле, делаются дополнительные канавки для лучшего сцепления клея и полотна.

И данный вид обладает тем же недостатком, что и предыдущий – при выходе из строя датчика или повреждения небольшого участка, придется перестилать весь пол или забыть про то, что такое, когда ногам тепло.

Инфракрасная пленка

Из всех вариантов теплого пола инфракрасный является одним из самых эффективных способов обогрева помещения. При использовании подобной пленки создается впечатление, что в комнате температура выше, чем показывает градусник. А также многими будет оценено то, что подобную систему можно монтировать не только в пол, но и в стены, и даже в потолок, что серьезно расширяет горизонты создания теплого и уютного дома.

Сложно найти у него и недостатки – данная система устанавливается за один день, использовать все ее ресурсы обогрева можно сразу же после монтажа, при выходе из строя одной из секций не нужно менять весь участок, а просто заменить неработающий и снова начать наслаждаться теплом.

Общие недостатки и достоинства электрических теплых полов

Говоря о плюсах электрических теплых полов перед водяными нельзя не упомянуть:

1. Быстрый и комфортный нагрев помещения.
2. Безопасность в плане эксплуатации. Подобная система не протечет и не испортит ремонт на нижних этажах.
3. Относительная простота монтажа. Как уже сказано выше, некоторые из вариантов даже не требуют того, чтобы находиться на полу.

Но, как и у всех, у электрического пола есть и свои недостатки:

1. Высокое потребление электричества для обогрева. Хотя и есть решение по снижению затрат и нивелированию этого минуса – теплый пол делается только на кухне, ванной и детской – все равно, удар по кошельку может быть довольно весомым.
2. По сравнению с достаточно бюджетным водяным полом – большие затраты на монтаж и сами нагревательные элементы.

Какой лучше?

В выборе теплого пола для дома из СИП-панелей стоит ориентироваться на свои финансовые возможности, а также, конечно же, доверять монтаж только профессионалам. Как уже сказано выше неправильный монтаж, например, водяной системы отопления может повлечь за собой еще большие расходы и большое количество неприятностей.

У нас на сайте вы можете посмотреть проекты СИП-домов и на их планировках сразу решить, где именно пол будет греть ноги.

Водяной теплый пол и паркетная доска kahrs

Паркетная доска – красивое и тактильно приятное напольное покрытие, которое может стать еще более комфортным в сочетании с водяным теплым полом. Технология водяного теплого пола позволяет поддерживать оптимальную температуру напольного покрытия в холодный период времени, – по такому полу можно смело ходить босиком, сидеть и лежать даже в лютые зимние морозы.

Наиболее распространенные сейчас способы отопления помещений: радиаторный и система “теплый пол”. В первом случае комната отапливается с помощью радиаторов установленных у стен, а во втором – с помощью нагревательных элементов, равномерно распределенных под напольным покрытием. При радиаторном способе обогрева тепло распространяется по комнате конвективным способом, за счет циркуляции холодных и теплых областей воздушной среды. При системе водяного теплого пола обогрев помещения осуществляется равномерно по всей его площади снизу вверх, тепло поступает от ног до головы, что является более естественным и комфортным для человека.

Конструкция водяного теплого пола

Основным элементом системы водяного теплого пола являются трубы, равномерно уложенные под напольным покрытием. В этих трубах находится жидкость, которая обогревает помещение. Существует два наиболее распространенных способа монтажа теплых водяных полов:

1. Бетонная система.
2. Безбетонная система.

В бетонной конструкции водяного теплого пола трубы заливают бетоном, который и является теплораспределителем. По периметру стенок водяного пола укладывают демпферную ленту, служащую компенсатором теплового расширения бетонной стяжки. Затем для гидроизоляции на дно кладут полиэтиленовую пленку. На пленку укладывают полистирольную плиту, а сверху – арматурную сетку, на которую кладут трубы. После укладки труб, заполнения системы жидкостью и проведения испытаний конструкцию водяного теплого пола заливают бетоном. Сверху укладывают чистовое напольное покрытие.

При безбетонном монтаже водяного теплого пола функцию теплового распределителя выполняют алюминиевые пластины с пазами. По периметру стенок водяного пола также укладывают демпферную ленту, служащую компенсатором теплового расширения слоя из алюминиевых пластин. Затем для гидроизоляции на дно кладут полиэтиленовую пленку. На пленку укладывают полистирольную или деревянную плиту, а сверху – алюминиевые пластины с пазами, в которые укладываются трубы. Паркетную доску, толщиной минимум 9 миллиметров можно укладывать непосредственно на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. Линолеум, керамическую или ПВХ плитку следует укладывать на гипсоволокнистый лист, положенный на алюминиевые пластины.

Основное достоинство безбетонного монтажа водяного теплого пола заключаются в значительном сокращении времени на рабочий процесс и моментальной готовности пола к эксплуатации из-за отсутствия длительных процессов, связанных с подготовкой цемента и его затвердеванием. При устройстве теплых водяных полов нужно помнить, что тепловой режим следует устанавливать в зависимости от того, каким будет верхнее напольное покрытие, ведь теплопроводность у всех материалов разная.

Водяной теплый пол – это хорошее решение для организации системы отопления дома, но, как и у других решений, у нее есть свои достоинства и недостатки. И их необходимо знать, прежде чем делать выбор в пользу той или иной системы отопления.

Достоинства водяного теплого пола

1. Равномерный прогрев комнаты по всей площади. Нагревательные элементы, расположенные под напольным покрытием обеспечивают равномерный нагрев воздуха по всей площади комнаты снизу вверх. Такой способ отопления является более естественным для человека.
2. Водяные теплые полы в квартире, коттедже или офисе позволяют экономить и эффективней использовать жилое или рабочее пространство за счет отсутствия внешних отопительных приборов – основные элементы конструкции теплого водяного пола расположены под напольным покрытием.
3. Водяной способ отопления не требует больших затрат энергии для отопления больших площадей, поэтому теплые водяные полы наилучшим образом подходят для отопления загородного дома.
4. Относительно высокие материальные затраты при установке системы компенсируются существенной экономией средств в оплате электроэнергии в дальнейшем.

Недостатки водяного теплого пола

1. Конструктивные сложности при монтаже теплого водяного пола.
2. Система водяного теплого пола требует применения водяного насоса.
3. Снижение давления в стояке и потеря температуры для следующих квартир, если вода подается из центральной системы отопления.
4. Сложность регулировки температуры водяного теплого пола.
5. Существующая вероятность протечки в системе водяного теплого пола и трудность ее поиска.
6. Возможные сложности с получением разрешения на монтаж водяного теплого пола у администрации и служб жилищно-коммунального хозяйства.

Взвесив все достоинства и недостатки можно сделать вывод о том, что водяной теплый пол – эффективное решение для создания комфортного отопления комнат больших площадей. Он наилучшим образом подходит для обогрева загородного дома или коттеджа. Водяной теплый пол – это не только комфортное и естественное отопление, но и экономия электроэнергии. Более того, водяной теплый пол можно сделать еще и очень красивым, используя в качестве верхнего покрытия натуральную паркетную доску.

Нужно заметить, что использование натуральной паркетной доски в сочетании с системами подогрева пола является для неё очень серьезным испытанием. Далеко не всем производителям дано успешно пройти этот тест. У недорогой и некачественной паркетной доски с момента использования теплого пола начинают появляться щели между отдельными ламелями (паркетинами), лопается верхний слой, появляются трещины, зачастую полы начинают скрипеть. Паркетная доска шведского производителя компании Kahrs способна с уверенностью выдержать значительные перепады температур. Очень тщательный и сложный отбор древесины, самые передовые технологии её сушки позволяют добиваться результата, который для иных производителей кажется просто фантастическим.

Не будем забывать ещё об одном очень важном аспекте, связанном с подогревом паркетной доски, экологическом. Производители дешевой паркетной доски, желая сэкономить, используют в своём производстве вредные лаки и клея. При подогреве пола ядовитые вещества начинают активно испаряться, принося непоправимый вред вашему здоровью. Компания Kahrs во главу угла своей деятельности ставила и ставит не только высокое качество, но и экологическую безопасность своей продукции. Содержание всех веществ, используемых при производстве паркетной доски Kahrs тщательно продекларировано в многочисленных сертификатах компании. С ними вы можете ознакомиться у официального дилера, либо на сайте www.kahrs.com.

Сочетание водяного теплого пола с паркетной доской Kahrs – это естественность в полном смысле этого слова. Поверхность деревянного водяного теплого пола будет приятна на ощупь босыми ногами в любое время года. Попробуйте мысленно к высокой комфортности отопления водяного теплого пола прибавить природную естественность, натуральность и надежность паркетной доски Kahrs, – и вы получите те самые полы, которые каждый мечтает видеть в своем доме.

Помните, что нежелательно использовать паркетную доску из клёна и бука с системой подогрева пола. Эти породы дерева очень гигроскопичны.

Покрытие для теплого водяного пола

Страница посвящена таким вопросам как покрытие для теплого водяного пола: какое выбрать, какими качествами должно обладать напольное покрытие, можно ли стелить из полипропилена, а также что лучше класть деревянный пол или линолеум.

Довольно часто люди, желая улучшить или изменить качество обогрева своего дома или квартиры, задаются вопросом, можно ли считать теплый пол самостоятельной системой для этого, или только, как дополнительной к уже имеющейся.

На самом деле, вопрос должен звучать по-другому: «Какое покрытие лучше для теплого водяного пола, чтобы создавался комфорт во всем помещении»?

Покрытие для теплого водяного пола: качества

Давайте разберемся какое выбрать покрытие для теплого водяного пола. Прежде чем отправляться в магазин для покупки финишного настила для пола с обогревом, следует отметить, какими качествами оно должно обладать, после чего выбрать материал, в котором они преобладают.

Большинство потребителей желают, чтобы у них в квартире или доме были теплые полы, комфортный микроклимат и уют, но чтобы платить за это удовольствие нужно было, как можно меньше.

Это возможно, при условии, что теплые водяные полы были установлены правильно, а финишное покрытие обладает следующими качествами:

1. Высокая теплопроводимость – самое главное требование к подобным материалам. В идеале они должны не только пропускать тепло, но и долго остывать при отключении системы.
2. Финишный настил на пол обязан быть экологически чистым, то есть не выделять вредные вещества в атмосферу при нагреве.
3. Прежде чем задаваться вопросом, что стелить на теплый водяной пол, следует знать, что эта система может нагреваться до +50 градусов. Не каждый материал способен выдерживать такие температурные нагрузки, оставаясь без повреждений, значит, материал должен быть устойчив к ним.
4. Опять же, нужно заранее определиться, будет водяной теплый пол основным источником обогрева, или только вспомогательным. Это важно, так как нагрузки у них разные.

Если на вопрос: «Что класть на водяной теплый пол водяной можно?» вам чаще всего мастера и консультанты магазинов отвечают «керамику», не стоит идти у них на поводу, не изучив остальные варианты.

Совместим ли с ламинатом?

Что положить на теплый водяной пол? Можно использовать ламинат.

Когда возникает желание совместить укладку теплого водяного пола с ламинатом, необходимо учесть пару нюансов:

1. Производители этого вида стройматериала указывают на этикетке, что он не пригоден для подобных систем. Это обязательно нужно проверить, так как такое напольное покрытие для теплого водяного пола обладает крайне низкой теплопроводимостью, а значит, полностью бесполезно.
2. Существуют варианты ламината, специально созданные для обогревательных систем, что так же указывается на этикетке. Они стоят дороже, но при этом содержат в своем составе материалы, позволяющие пропускать тепло.
3. Важно учитывать, что толщина ламината при этом не должна превышать 7 мм.

Ламинат уже давно стал популярным строительным материалом, а при укладке его на теплый пол, обнаруживает ряд приятных плюсов:

• его легко монтировать;
• если на нем присутствует специальный знак или надпись Warm Wasser, то он способен и пропускать тепло, и сохранять его;
• он обладает высокой плотностью;
• небольшая толщина;
• хорошо переносит перепады температур, что крайне важно при водяном теплом полу, которому требуется значительное время для остывания в случае перегрева;
• практически не подвержен механическим повреждениям;
• считается экологически чистым и безопасным при эксплуатации материалом, при условии, что не приобретаются сорта, не подходящие для подобной системы.

Прежде чем накрыть теплый водяной пол ламинатом, нужно учесть его минусы:

1. При монтаже, между ним и обогревателем необходимо сделать армированную цементную стяжку, поверх которой укладывается подложка для изоляции, что несколько снижает уровень теплопроводности.
2. Ограничение температуры до +28 градусов для нагрева этого материала не позволяет использовать напольную систему обогрева, как основную, в регионах с суровыми зимами.

Дешевый ламинат ни в коем случае нельзя применять при подобной системе обогрева, так как при нагревании он выделяет в атмосферу формальдегиды, способные привести к отравлению, особенно в закрытом и редко проветриваемом помещении.

В остальном, со специальным знаком теплого пола, этот материал – это хорошее, и вполне доступное по цене покрытие.

Деревянный пол и его аналоги

Когда возникает вопрос, что постелить на теплый водяной пол, любители дерева и паркета должны быть готовы, что с этими покрытиями систему можно использовать только, как дополнительную. Это связано с тем, что дерево нельзя нагревать выше +27 градусов, иначе оно начинает трескаться и рассыхаться.

Не менее важно при монтаже деревянного настила на теплую систему правильно подобрать подложку, особенно если в основании обычный бетонный пол.

Инженерная доска применима в этом случае, только если ее толщина не превышает 15 мм, а ширина – 150 мм. Это позволит ей лучше и быстрее прогреваться. Если есть желание уложить паркетную доску на водяную систему, то она должна быть не с лаковым, а с масленым покрытием.

Преимущества и недостатки керамической плитки

Что лучше стелить на теплый водяной пол? Пользуется популярностью керамика.

Как правило, керамическая плитка – самый покупаемый материал при монтаже теплых полов. Это связано с такими ее качествами, как:

• высокая теплопроводимость;
• экологичность;
• она не образует лишних нагрузок на обогревательные элементы;
• долговечность;
• хорошая переносимость перепада температур;
• создает приятные тактильные ощущения и эффектно смотрится.

Хотя плюсы явно говорят в пользу керамической (кафельной, керамогранитной) плитки, несколько минусов у нее все-таки есть:

• для некоторых потребителей таковым является ее высокая цена;
• при отключенном обогревателе она становится такой же холодной, как и бетонный пол под ней;
• она подходит далеко не ко всем помещениям, например, в детской или спальне плитка неуместна;
• если в системе произойдет поломка или утечка, то ее крайне тяжело демонтировать.

При выборе напольной плитки, следует обращать внимание на ее внутреннюю структуру. Ни в коем случае нельзя для теплого пола покупать керамику с пористой основой, так как она крайне плохо пропускает тепло.

Линолеум на утепленном полу

Какое покрытие на теплый водяной пол можно еще использовать? Один из вариантов — линолеум. Его уже давно применяют для напольного покрытия, и, несмотря на большой выбор новых материалов, линолеум пользуется неизменной популярностью. Поэтому, когда хочется и сэкономить, и сделать в помещении водяной теплый пол, чем покрыть вопрос не должен беспокоить: конечно, линолеумом. Но важно учитывать некоторые нюансы данного материала при обустройстве водяной обогревательной системы.

Плюсом линолеума является его ценовая доступность, но применительно к данному случаю, подходит далеко не каждый вид этого материала, а только тот, на котором стоит знак, что он для укладки на теплый пол.

Минусы линолеума:

1. Если он подвергается длительному перегреву, то может нанести существенный вред здоровью, выделяемыми при этом вредными веществами. Можно использовать либо в нежилых помещениях, либо самую его безвредную форму: мармолеум, который и экологически чистый, и натуральный материал, но его нагрев не должен превышать +26 градусов.
2. При укладке линолеума на пол с подогревом, необходимо будет вложить деньги в автоматический терморегулятор.

Выбирая этот материал, следует избегать видов, со вспененной основой, так как они практически не пропускают тепло.

Устилание из пробки

Еще что можно стелить на теплый водяной пол, так это пробку – самый натуральный и экологически чистый материал из всех.

У него так же есть свои плюсы и минусы:

1. Пробка считается теплой даже без подогрева, но в сочетании с системой напольного отопления признана одной из лучших. Это связано с тем, что после отключения обогревателя продолжает сохранять тепло в течение часа, а то и дольше (к сравнению, плитка остывает через 10 мин).
2. Пробка приятна при соприкосновении даже в летнее время года.
3. Минусом ее является длительный нагрев и ограничение температуры до +28 градусов.

В остальном, это прекрасное покрытие, при условии, что на нем стоит специальный значок, позволяющий укладывать его на теплые полы.

Что можно постелить на теплый водяной пол? Все что описано выше.

Заключение

Теперь вы знаете все о покрытиях на теплый водяной пол, что лучше, какие материалы следует рассматривать. Выбирая финишный настил, важно учитывать, какую основу имеет водяной теплый пол. Из полипропилена его трубки, металлопластика или меди, все это влияет на выбор напольного материала. Кроме этого, никогда не стоит экономить и покупать материалы, не имеющие соответствующей маркировки от производителя.

Деревянный пол с подогревом: секреты комфортного жилья

Деревянный пол с электрическим подогревом и уют дома – основа благополучного и здорового проживания в нём. Каждому обитателю жилого пространства важно чувствовать себя в нём максимально комфортно. Тёплый, деревянный пол не столько роскошь, сколько необходимость, требуемая человеку для отличного самочувствия. Поэтому многие жильцы современных квартир и домов устраивают деревянный пол с водяным или электрическим подогревом.

Деревянный пол с электрическим подогревом



Тёплый пол в доме можно сделать с помощью системы электрического подогрева. Существует несколько моделей таких изделий:

• электрокабели в мотках, различающиеся степенью нагрева и количеством производимоготепла;
• нагревательные маты — система кабелей, закреплённых на специальной сетке. Удобная модификация, при которой теплопроизводящие элементы располагаются на одинаковом расстоянии друг от друга и зафиксированы на заводском основании. Это позволяет быстро и без особых физических затрат сделать теплые деревянные полы;
• инфракрасный плёночный пол, представляющий собой ленту с вмонтированными в неё металлизированными контактами. В середине полосы есть чёрная сетка, которая выделяет требуемое тепло;
• карбоновые стержни, действующие по тому же принципу, что и инфракрасный пол.

В деревянном доме предпочтительнее использовать инфракрасные плёночные нагреватели. Это идеальный вариант для монтажа тёплого пола на доски. Его можно класть в помещениях небольшой площади, до 30 кв.м. Такой теплый пол имеет температурные ограничения до 27 градусов.



Электрический тёплый пол представляет собой токопроводящую систему, состоящую из группы нагревательных элементов. Они питаются от кабеля, проведённого к источнику электричества. При монтаже следует учесть, что провод должен лежать свободно, ничем не пережиматься, не соприкасаться с теплоизолирующим материалом и деревянными деталями пола.



При желании сделать комфортное и надёжное отопление посредством электропола следует учесть, что он должен занимать не меньше 70% общей площади этой поверхности.

Монтаж деревянного пола с электрическим подогревом

Электрический тёплый пол в доме можно обустроить двумя способами:

• смонтировать нагревательные маты;
• провести на полу греющий кабель.

В первом случае работы можно выполнить самостоятельно, монтаж теплого пола осуществляется проще и быстрее. Пол поднимается не более, чем 3 мм. Значит, идеально подходит для помещений с низкими потолками. Однако такая система теплого пола отличается низкой мощностью, поэтому используется только как дополнительный источник тепла.

При укладке греющего кабеля полы приподнимаются боле, чем на 30 мм. Укладывать самостоятельно под деревянный пол их не рекомендуется. Желательно получить консультацию специалиста.

Оба вида подогрева можно делать под любое напольное покрытие.

Для укладки инфракрасных матов делают следующие шаги:

• готовят деревянное основание: устраняют неровности пола, значительные дефекты, грунтуют;
• кладут слой теплоизоляционного материала;
• равномерно расстилают полоски с нагревательными элементами;
• устанавливают датчик температуры теплого пола;
• фиксируют кабель;
• поверх матов распределяют тонким слоем выравнивающую строительную смесь;
• далее стелют напольное покрытие или кладут плитку;
• обязательно устанавливают терморегулятор теплого пола.

Если предполагается класть кафель на доски с тёплым электрическим подогревом, рекомендуется положить ровнитель в 2 слоя.

Греющий кабель обычно укладывают на бетонную стяжку, сделанную на арматурной сетке. Её можно сделать поверх деревянных полов. При этом надо учитывать, что полы станут выше примерно на 30 мм и больше.

• на плотно лежащие доски без явно выраженных дефектов кладут полотно теплоизоляции или теплоотражающую подложку;
• далее бросают арматурную сетку;
• на неё пластиковыми стежками крепят греющий кабель;
• поверх наливают бетонный раствор и распределяют ровным слоем;
• после его затвердения расстилают гидроизоляцию;
• далее кладут прослойку под определённое напольное покрытие: под плитку – клей, под ламинат – подложку.

Кроме этого, следует установить датчик температуры в гофрированной трубке и терморегулятор.

Существует ещё один вариант укладки тёплого электрического пола на деревянное основание: в бетонную стяжку, созданную поверх досок, на монтажную ленту.

Во время укладки и при последующей эксплуатации важно соблюдать правила безопасности, так как электричество – может нанести вред здоровью и имуществу людей.

1. Действовать по инструкции.
2. Не следует самопроизвольно менять длину кабелей.
3. Соблюдать температурный режим в помещении: он должен быть не ниже -5 градусов.
4. Перед включением системы важно убедиться в полной сухости стяжки.
5. Кабель тёплого пола не должен располагаться под тяжёлой мебелью.

Среди множества достоинств пола с электрическим подогревом есть недостатки такого устройства. Главное – большие энергозатраты при эксплуатации. Если возникает потребность в создании тёплых полов в доме, стоит всё несколько раз просчитать и определить возможную выгоду. Важно выяснить общую стоимость системы и расходов на оплату электроэнергии.



Тёплый водяной пол



В деревянном доме можно сделать тёплые водяные полы. Они требуют хорошего основания. Половые доски могут не выдержать нагрузки на них от нагревательных элементов и бетонной стяжки, на которую обычно монтируется водяной пол.

Чтобы сделать конструкции более лёгкой, кабель обогрева (трубы) кладут в «воздушную подушку». Тёплый водяной пол состоит из полых трубок, по которым впоследствии течёт горячая вода. Она отдаёт тепло полу и по нему становится приятно ходить.



При этом используются бесшовные пластиковые, металлопластиковые и металлические трубы диаметром 16 мм. Они устанавливаются с шагом, который составляет в среднем 20-30 см и подводятся к системе центрального отопления или автономно работающему котлу с насосом.



Технология монтажа тёплого водяного пола заключается в следующих операциях.

1. Тщательно очищают доски от пыли и мусора, заделывают щели и трещины раствором по дереву, сколачивают и укрепляют деревянные половицы.
2. Пропитывают полы антисептиком, прогрунтовывают их, покрывают гидроизолирующим составом.
3. На черновом полу настилают теплоизолирующее полотно, например, Пеноферол, которое крепят степлером на деревянных досках. Важно, чтобы верхний слой был металлизированным. Если этого нет, то следует использовать фольгу.
4. Затем кладут и крепят трубы, соединяя их между собой в единую систему.
5. Далее в нижней части помещения по всему периметру наклеивают специальную демпферную ленту. В процессе эксплуатации теплый пол будет нагреваться и расширяться. Бетон при этом может растрескаться. От этого убережёт эта лента.
6. Далее заливают бетонную стяжку, стараясь скрыть трубы, но не допускать слишком большой толщины (3-5 см). Это позволит облегчить деревянную конструкцию пола.



В доме такой пол можно сделать в любом помещении. Бетон отлично проводит тепло. Воду в системе трубок необязательно нагревать до высокой температуры. Достаточно 40 градусов. Даже при таком нагреве на теплом полу будет комфортно. Благодаря такому устройству тепло от труб будет отражаться в фольге и переходить к напольному покрытию.



Рекомендуемая специалистами длина одного замкнутого контура должна составлять не более 80-100 метров. В помещениях по площади более 30-40 м² следует сделать 2-3 контура. В противном случае жидкость будет быстро остывать. Например, в комнате размером 6х6 м кладут трубы с шагом в 20 см. длина контура с учётом длины на подключение к котлу составит почти 100 м.



В качестве финишного материала можно использовать ламинат, линолеум, ковролин и даже кафельную плитку. Если в случае с электрическим обогревом нельзя создавать тяжёлую нагрузку на поверхность, то при смонтированной водяной системе в этом нет нужды. Здесь можно специально не проектировать расстановку мебели и предметов обстановки.



Тёплый водяной пол можно сделать и без бетонной стяжки, сухим способом. Однако такой метод может грозить потерей тепла, так как древесина плохо его проводит. Чтобы этого избежать проводят следующие действия,

• уменьшают шаг между водяными трубами;
• создают отражающие поверхности (дефлекторы).



Тёплый пол в деревянном или каменном доме – важная часть общего благоустройства. Благодаря ему можно создать благоприятную атмосферу в жилище

Видео, как уложить и подключить электрический теплый пол.

Просмотрено: 9 283

Водяной теплый пол — свойства и особенности внутрипольной системы отопления

        Водяной теплый пол — это полноценная система отопления близкая к идеальной. Теплый водяной пол может применяться практически в любых зданиях и сооружениях: квартиры, индивидуальные дома, коттеджи и таун-хаузы, многоквартирные дома, торговые павильоны и комплексы, офисные помещения и бизнес-центры, административные, культово-религиозные здания, производственные и складские площади, цеха и СТО, авиа-ангары, спортивные площадки, аквапарки; для подогрева подъездных площадок, стоянок, автомобильных дорог и т. д.

        Тепло водяные полы распределяют тепло в помещении самым оптимальным образом — с некоторым преобладанием инфракрасной лучистой составляющей. Комфортное  лучистое тепло, отсутствие сквозняка и конвекции пыли, идеальный температурный режим, экономия топлива — максимально приближают тепло-пол к идеальной системе отопления. Теплый водяной пол в доме обеспечивает максимально комфортный микроклимат.

       Теплый водяной пол тепло в помещение передают наиболее энергоэффективно. Водяные теплые полы в доме обеспечивают равномерность распределения тепла по обширной поверхности греющей панели теплого пола, что обеспечивает применение более низкой температуры для отопления. При снижении температуры воздуха в помещении на 2°С снижается расход тепловой энергии на 12% без ухудшения ощущения комфорта человеком.

 Закажите бесплатную оценку водяного пола для Вашего дома

        В Швеции более 90% строящихся зданий оснащаются системами напольного отопления. Причем, в Скандинавии очень часто монтируется водяной теплый пол в каркасном доме. Водяные тёплые полы в деревянном доме там очень распространены. Распространены там так же системы «утепленная шведская плита» (УШП) где заливка труб теплого пола осуществляется прямо в утепленной бетонной фундаментной плите.

        Последнее время становится популярным водяной теплый пол в квартире, в т.ч. с автономным отоплением от газового котла. Если делается водяной теплый пол от центрального отопления, то стоит предусмотреть работу через теплообменник, для исключения заиливания системы.

        Наиболее распространенные в нашей стране решения — это водяной теплый пол под плитку и под ламинат. Ламинат не является проблемой, несколько сложнее обстоит с применением по основанию с подогревом парета из массивной доски.

        Есть категория людей, считающих, что водяной теплый пол в Новосибирске и в Сибири (а также в Москве и даже в Сочи) не возможен без дополнительных радиаторов. Однако, в случае утепленных согласно действующих норм зданий (до 70 Вт/м2 пола), расчеты и практика подтверждают то, что мощность водяного теплого пола вполне достаточна для компенсации теплопотерь и комфортного для человека отопления дома.

        В таблице ниже приведены предельные нагрузки на системы водяного теплого пола разного типа:

Нагрузка на систему [Вт/м2]	Возможность применения
свыше 100	Потребуются дополнительные отопительные приборы (водяной теплый пол в комбинации с другими системами). В исключительных случаях допустимо применение только водяного теплого пола. Подобные решения может принимать только опытный проектировщик.
до 100	Возможно применение исключительно бетонной системы водяной теплый пол.
до 90	Допустимо применение как бетонной так и настильной «полистирольной» систем водяной теплый пол.
до 75	Допускается применение всех видов систем водяной теплый пол.



Коллектор водяного теплого пола

Об устройстве систем водяной пол

Оборудование и материалы водяного пола

Проект водяного теплого пола

Монтаж водяного теплого пола



    Купить комплект теплого водяного пола и заказать монтаж Вы можете в нашей компании



 Запросите предварительный бесплатный расчет водяного пола

Водяной теплый пол: достоинства и недостатки

Самым распространенным сегодня вариантом считается теплый водяной пол, использование которого позволяет полностью прогревать напольную поверхность до необходимой температуры, при этом, не имея визуальных приборов отопления. Помимо этого, сверху такой системы можно без проблем укладывать паркет, ламинат или линолеум. Подробнее о теплых водяных полах можно почитать здесь (//www.a-comfort.ru/montazh-teplyh-polov.html)

Теплый пол – эффективное решение среди всех вариантов, способствующих отоплению помещения. Такая система получила большую популярность благодаря тому, что для монтажа не нужно много сил и времени. Теплый водяной пол представляет собой конструкцию, а точнее сеть трубопроводов, через которые поступает вода, нагреваясь до 35 градусов тепла. Зачастую предпочтение такому типу обогрева отдают владельцы городского жилья, поскольку нет необходимости использовать воду с центральной системы отопления. Но также такую систему можно устанавливать и в загородных домах, в которых установлен нагревательный котел и специальный водяной насос. Система «теплый пол» может работать не только от газового котла, но и от теплового насоса.

У такого отопления есть множество преимуществ, позволяющих отличить водяной теплый пол от радиаторной системы отопления.

• Тепло по всему помещению распределяется равномерно, что делает пребывание в комнате комфортным.

• Очень часто от холода в первую очередь замерзают ноги, а при помощи установленного водяного теплого пола эту проблему можно устранить, обеспечив тепло.

• Холодный воздух поднимается вверх.

• Экономия потребления электроэнергии, что весьма хорошо, когда площадь помещения больших размеров.

• Если такую систему устанавливают специалисты, то заказчик оплачивает только их работу и используемые материалы. После этого не придется тратить средства на обслуживание теплого пола.

• В зимний период система способствует обогреву помещения, а в летний – охлаждению.

• При установке системы «теплый» пол можно забыть об обогревателях и радиаторных трубах.

Но, как бы хорошо все не было, у такой системы имеется и ряд недостатков, которые нужно рассмотреть подробнее:

• Главным минусом при установке водяного пола является то, что если есть необходимость получить сравнительно небольшую температуру нагрева нужно располагать наличием смесительного узла, работающего совместно с водяным насосом, который создает принудительную циркуляцию воды, поступающую по трубам.

• Помимо этого, зачастую применение водяной обогревательной системы может привести к тому, что общее давление в центральном отоплении дома начнет снижаться.

• Важно знать, что после того, как вода проходит по контурным трубам, в другое помещение она поступает в охлажденном виде, что приводит к недостаточному обогреву.

Сегодня устанавливать водяной теплый пол можно только при наличии разрешения ответственных органов, которые должны дать свое согласие на использование. Запрещается самостоятельно подключать данный тип отопления без необходимых санкций.

Лучше всего перед установкой такой системы проконсультироваться со специалистами, которые занимаются монтажом и обслуживанием водяного теплого пола.

Но в целом нужно отметить, что такая система обогрева станет незаменимым помощником в холодную пору года. Помимо того, что она скрыта от посторонних глаз, потребляет мало электроэнергии, так она еще и превосходит по качеству многие обогреватели.

Сколько стоит теплый пол?

Существует много противоречивой информации о текущих расходах на электрические теплые полы и по очевидным причинам. Во время установки задействовано так много переменных, что по правде говоря, ни одна система не будет работать точно так же, как другая. Каждый дом индивидуален, поэтому нет простых ответов или высеченных в камне цифр. Все проекты будут работать в соответствии со своим набором конкретных условий. Хотя невозможно дать точные цифры, которые будут верны для какой-либо системы, эта статья может дать некоторое представление о потенциальных долгосрочных эксплуатационных расходах и о том, как они соотносятся с другими методами отопления.

Что может повлиять на расчет текущих затрат?

Для любой системы отопления существует ряд факторов, определяющих, сколько они будут стоить в эксплуатации и насколько эффективны. Вот некоторые из основных элементов, которые могут определить эффективность системы электрического теплого пола:

Изоляция полов

Установка правильной изоляции может повысить эффективность вашей системы электрического теплого пола до 50% и существенно повлиять на общие эксплуатационные расходы. Изоляция предотвращает потерю выделяемого тепла через субстрат внизу и вместо этого выталкивает его вверх в комнату наверху. Ни одна система электрического теплого пола не должна устанавливаться без соответствующей изоляции, потому что без нее вы будете иметь гораздо более длительное время нагрева и более высокое потребление энергии.

Напольное покрытие

Тип напольного покрытия, которое вы решите использовать с вашей системой, будет иметь большое влияние на ее эффективность и время нагрева. Плитка и камень являются лучшими напольными покрытиями из-за их превосходной проводимости — они быстро нагреваются, но также медленно остывают и могут достигать более высоких температур, чем другие материалы.Винил — хороший вариант, так как он быстро нагревается, но также быстро остывает. Однако дерево и ковер нагреваются гораздо медленнее, а это означает, что вам потребуется больше энергии, чтобы нагреть комнату до комфортной температуры. Ковер, в частности, действует как изолятор и сделает любую систему намного менее эффективной, поэтому вы можете рассчитывать на гораздо большие эксплуатационные расходы, если это ваше предполагаемое напольное покрытие.

Размер номера

Как и в любой другой системе отопления, чем больше площадь, тем больше энергии нужно использовать для поддержания нужной температуры.Системы теплого пола не являются исключением из этого правила, поэтому, если для обогрева с использованием комплекта 10 м² в течение четырех часов требуется 84,3 балла, это будет более чем вдвое больше, чем для обогрева помещения площадью 25 м² на 210,8 балла.

Изоляция помещений и использованная мощность Вт / м²

При установке системы теплого пола необходимо учитывать не только изоляцию пола. Недостаточная теплоизоляция помещений является основной причиной более высоких эксплуатационных расходов, потому что сквозняки в помещениях теряют тепло намного быстрее, чем в помещениях с изоляцией в соответствии с современными стандартами.Системам с более низкой в ​​/ м² будет сложно поддерживать температуру в плохо изолированных помещениях, в результате чего система будет работать только как теплый пол — обычная проблема для систем теплого пола, которые были модернизированы в старинных зданиях. Системы с более высокой вт / м² лучше подходят для помещений с высокими потерями тепла, но увеличенное количество кабеля, используемого для более узкого расстояния, означает, что долгосрочные эксплуатационные расходы могут быть больше. При этом никогда не рекомендуется выбирать слишком низкое значение в / м², так как оно будет бороться с поддержанием комфортной температуры, постоянно потребляя энергию, пытаясь бороться с потерей тепла в комнате.Вы также можете установить системы с более высокой в ​​/ м² в помещениях со стандартной изоляцией, и, поскольку сохраняется больше тепла, комната нагревается за меньшее время без реальной разницы в затратах на электроэнергию — так же, как и чайник с большей мощностью. для кипячения воды использует то же количество энергии, что и чайник с меньшей мощностью, несмотря на то, что работа выполняется вдвое быстрее.

Частота использования

Многие системы устанавливаются с намерением, чтобы они использовались только изредка или только на низком уровне, чтобы убрать край с плохих полов, когда погода становится холоднее. Если это так для вашего проекта, вы, вероятно, обнаружите, что ваши текущие расходы намного ниже, чем прогнозировалось, поскольку ваше использование будет достаточно нечастым, чтобы не повлиять на ваши счета. Подогрев пола всегда будет стоить немного дороже, если вы будете использовать его короткими сериями, потому что он будет каждый раз нагреваться от холода, поэтому вы можете найти более эффективным поддерживать отопление в течение более длительных периодов времени на заданном уровне. Вы также должны помнить о том, насколько жарко вы хотите в своих комнатах, если используете полы с подогревом в качестве основного источника тепла.Чем выше выбранная вами температура, тем больше энергии потребуется вашей системе для поддержания температуры, и тем реже термостат будет выключать вашу систему.

Стоимость электроэнергии

Наконец, еще один важный аспект, о котором вам нужно помнить, — это то, какую цену за киловатт-час вы платите за электроэнергию. Приведенные ниже расчеты основаны на средней цене в Великобритании с февраля 2015 года — 14,05 пенсов за кВтч, но ваша цена может быть ниже или выше этой цифры. Всегда рекомендуется проверять, можно ли получить более дешевый тариф, и, если вы собираетесь часто использовать пол с подогревом, определенно стоит постараться, чтобы убедиться, что вы получаете лучшее предложение.

Мы всегда советуем получить оценку вашего дома у специалиста по энергоэффективности перед покупкой, если вы не уверены, будут ли электрические полы с подогревом работать в качестве основного источника тепла для ваших комнат.

Возможные эксплуатационные расходы для системы теплого пола 150 Вт / м²

Чтобы дать вам лучшее представление о том, сколько может стоить ваша система, в таблице ниже показаны затраты на использование типичной системы 150 Вт / м² в помещениях разного размера на почасовой основе.

Время включения (ч)	1 м²	2 м²	4 м²	5 м²	10 м²	15 м²	25 м²
1	2.1p	4. 2p	8,4p	10,5p	21.1p	31,6p	52,7p
2	4.2p	8,4p	17.0p	21.1p	42.2п	63.2p	105.4p
3	6.3p	12,6p	25.3p	31,6p	63.2p	94.8p	158.1p
4	8,4p	17.0p	33,7p	42.2p	84.3p	126.5p	210.8p
5	10,5p	21.0p	42.2п	52,7p	105.4p	158.1p	263.4p
6	12,6p	25.3p	50.6p	63.2p	126.5p	189.7p	316.1p
7	14,8p	29,5p	59. 0p	73,8p	147.5p	221.3p	367.0p
8	16.9п	33,7p	67.4p	84.3p	168.6p	253.0p	421.5p

Эта таблица основана на системе Thermonet EZ 150 Вт / м² при использовании в качестве первичного источника тепла при условии использования подходящего уровня изоляции. Важно отметить, что не все системы мощностью 150 Вт / м² будут стоить одинаково для работы, и будут некоторые различия из-за различий в качестве, размере и эффективности кабелей, используемых разными производителями.Цифры, приведенные в этой таблице, учитывают, что система была выключена и снова включена для поддержания температуры, установленной термостатом. Из этой таблицы вы можете составить приблизительное представление о том, сколько будет стоить ваша предполагаемая система теплого пола в неделю, в зависимости от размера, который вы собираетесь установить, и предполагаемой продолжительности использования в течение дня.

Например, предположим, что вы планируете установить электрическую систему подогрева полов на кухне общей площадью 14 м² с приспособлениями 2 м² для временного ухода.Это оставит для работы площадь 12 м², а когда мы вычтем дополнительные 10%, у нас останется 10,8 м². Чрезвычайно важно вычесть эти 10%, потому что вы не должны заказывать слишком большой комплект для подогрева пола — провода нельзя обрезать, чтобы получить нужный размер, поэтому лучше проявить осторожность. Мы всегда советуем округлять до ближайшего доступного размера комплекта, поэтому мы рассмотрим текущую стоимость системы 10 м². Для первичного источника тепла выбранный нагревательный комплект должен покрывать 80% обогреваемой площади, поэтому комплекта 10 м² будет более чем достаточно для этой теоретической установки.

С точки зрения того, как часто вы собираетесь запускать свою систему, предположим, вы настроите ее на один час утром и три часа вечером. Ориентировочная стоимость системы площадью 10 м², работающей четыре часа в день, составляет 84,3 пенсов, или примерно 5,90 фунтов стерлингов, при условии, что вы будете придерживаться одного и того же распорядка в течение всей недели.

Если вы хотите увеличить это число до ежемесячной, это принесет вам примерно 23,60 фунта стерлингов или 141,62 фунта стерлингов на 6-месячный период. Это может дать вам лучшее представление о том, является ли это доступным вариантом отопления для вашего дома, но для дополнительной основы сравнения давайте сравним эти цифры с эксплуатационной стоимостью электрического радиатора, еще одного популярного решения в области отопления.

Стоимость установки электрического радиатора на кухне 14 м²

Когда мы говорим о текущих расходах на полы с подогревом, мы говорим о размере комплекта, необходимом для обогрева не менее 80% доступной площади пола, когда все постоянное оборудование вычтено из общей площади помещения. Отопление с помощью радиаторов совершенно другое, поскольку они используют сочетание конвекции и лучистого тепла, поэтому для этих расчетов нам нужно смотреть на всю площадь комнаты.

При расчете этого примера мы будем использовать те же условия, которые Thermogroup использовала для своих расчетов, поэтому цена за единицу электроэнергии будет 14. 05p / кВтч. Для помещения площадью около 14 м² со стандартной изоляцией нам потребуется электрический радиатор мощностью 1200 Вт или 1,2 кВт. В отличие от теплого пола, при выборе мощности электрического радиатора всегда следует округлять, но в этом примере мощность, которая нам нужна, является точной цифрой. Продолжая наш четырехчасовой отопительный период, как и в предыдущем примере, мы будем использовать 4,8 кВт / ч электроэнергии в день. Если умножить эту цифру на 14,05 пенсов / кВт · ч, получится 67.44 пенсов, что дает нам суточные эксплуатационные расходы на электрический радиатор на нашей кухне площадью 14 м².

Опять же, если мы будем придерживаться одного и того же режима отопления семь дней в неделю, наши общие эксплуатационные расходы составят около 4,72 фунтов стерлингов или немногим более 18,88 фунтов стерлингов в течение всего месяца. Если рассматривать 6-месячный период отопления в более холодные месяцы, эта цифра достигает 113,30 фунтов стерлингов, что делает его почти на 20% дешевле, чем прогнозируемые эксплуатационные расходы для системы электрического теплого пола.

Вот эти цифры в сравнении:

Шкала времени	Электрорадиаторы Эксплуатационная стоимость	Текущие расходы на электрические теплые полы
День	67.44p	84.3p
неделя	£ 4,72	£ 5,90
Месяц	£ 18,88	£ 23,60
6 месяцев	£ 113,30	£ 141,62
Год	£ 226.60	£ 283,25

Все цифры затрат, рассчитанные для электрического радиатора, были рассчитаны исходя из того, что он будет потреблять энергию в течение всего часа, в течение которого он использовался, но весьма вероятно, что это не так.Если вы не пытались довести особенно холодную комнату до высокой температуры, радиатор может потреблять энергию только треть времени, в течение которого он используется, или, возможно, даже меньше.

Как разница в способе отопления может повлиять на стоимость

Важно учитывать, что это два совершенно разных метода нагрева. Электрические радиаторы нагреваются за счет сочетания конвекции и излучения, при этом большая часть тепла сначала поднимается, а затем циркулирует по комнате; в то время как полы с подогревом используют только лучистое тепло, поднимаясь от земли вверх и нагревая в первую очередь жилые уровни.Поскольку полы с подогревом обеспечивают тепло там, где оно больше всего необходимо, его обычно можно использовать при температуре примерно на 2 ° C ниже, чем при других методах обогрева, при этом поддерживая комфортную температуру.

Еще один ключевой момент заключается в том, что теплый пол по своей задумке нагревает одновременно большую площадь поверхности, тогда как радиаторы работают из одной точки в комнате. Это отражают более высокие эксплуатационные расходы на полы с подогревом, но вы должны помнить, почему вы, вероятно, думаете об их установке в первую очередь — повышенный комфорт, теплые полы и незаметная система, с которой не могут сравниться никакие другие решения. Он обеспечивает гораздо более безопасный метод обогрева по сравнению с радиаторами, поскольку здесь нет горячих поверхностей, с которыми можно было бы соприкасаться, а большая площадь обогрева исключает возможность появления холодных точек в комнате.

Помните, что эти расчеты являются приблизительными и предназначены только для иллюстративных целей. Если в одном доме пол с подогревом может существенно повлиять на счет за отопление, то в другом может наблюдаться более заметное увеличение — все дело в знании ваших собственных уникальных параметров проекта и того, что может повлиять на эффективность системы.

Уделите столько времени, сколько вам необходимо, на подготовку и исследование, прежде чем приступить к какой-либо работе, и если вам понадобятся дополнительные советы или рекомендации, наша дружная команда в Heatingpoint всегда готова помочь.

Теплый пол

Dinesen рекомендует устанавливать полы с подогревом под полы Dinesen как удобное и долговечное решение. Около 80% наших проектов устанавливаются с подогревом полов. Компания Dinesen имеет многолетний опыт работы с полами с подогревом под твердыми полами, и это беспроблемное решение, если вы соблюдаете условия, описанные ниже.

В принципе, теплый пол (на водной основе) — это просто пластиковый змеевик, который встроен в конструкцию пола. Подача горячей воды через змеевик нагревает конструкцию и, следовательно, комнату. В зависимости от теплоизоляции здания может потребоваться использование дополнительных источников тепла в виде радиаторов, системы рекуперации тепла или дровяной печи.

Если пол с подогревом должен быть единственным источником тепла, общие потери тепла из помещения должны быть меньше тепла, излучаемого поверхностью пола.Это требует формальной оценки потерь энергии или тепла, особенно в старых зданиях или в связи с проектами реконструкции. Даже если здание соответствует требованиям к изоляции в строительных нормах, например, в новом здании, перечисленные ниже условия все равно следует учитывать в процессе принятия решений.

Условия

4.1 Влажность и теплые полы

Независимо от того, есть ли на полу пол с подогревом, влажность бетона всегда будет очень вредной для дощатого пола.Очень важно следить за тем, чтобы влажность бетона не превышала 85% относительной влажности. Если в бетон встроены змеевики, пол с подогревом следует включить через 30 дней после затвердевания бетона. Даже в самое теплое лето и при высоких температурах наружного воздуха пол с подогревом должен быть включен при приемлемой температуре как минимум на 1 месяц перед укладкой пола, и вы всегда должны проверять влажность бетона перед укладкой пола.Dinesen рекомендует разрушающее измерение влажности бетона. Ориентировочное измерение поверхности — например, измерение GANN — недостаточно точное. Если пол с подогревом не включен, остаточная влажность не уйдет из бетона до тех пор, пока не будет уложен пол и не будет включено отопление; это может серьезно повредить пол. Поверх сухого бетонного пола всегда следует устанавливать пароизоляцию.

4,2 Свойства пола с подогревом

Как упоминалось ранее, древесина является гигроскопичным материалом, который поглощает и выделяет влагу из окружающих материалов.Дерево всегда адаптируется к равновесному уровню влажности по отношению к температуре и относительной влажности воздуха. При доставке доски Dinesen сушатся до влажности 8-10%. Это соответствует относительной влажности воздуха (RH) 40-50%. Если влажность воздуха уменьшается, древесина выделяет влагу и сжимается в ширину, что приводит к образованию зазоров для усадки. Чем выше температура поверхности, тем ниже влажность воздуха над полом и тем сильнее сжимается древесина. Зимой всегда будут появляться усадочные щели, и на этом этапе пол имеет самый красивый вид.Однако, как правило, целью должно быть предотвращение падения влажности воздуха ниже 35%, ср. Таблица 1. Перед установкой.

Способность материала проводить тепло называется его теплопроводностью = (Вт / м · К).
Для дощатых полов теплопроводность зависит от плотности древесины (кг / м3). Таким образом, дуб имеет немного лучшую теплопроводность, чем дуглас.

Коэффициент теплопроводности используется для расчета теплового сопротивления:

Ориентировочные значения термического сопротивления

Пород дерева	Термическое сопротивление
Дуб	0,17
Дуглас	0,13

Таблица 3

Термическое сопротивление рассчитывается путем деления толщины материала на его теплопроводность.Таким образом, термическое сопротивление отражает изоляционную способность и обычно обозначается R.

.

толщина
R = __________________
Теплопроводность

Термическое сопротивление, примеры расчетов

Толщина и вариант	Формула и результат (R)
28 мм Дуглас	0,028 / 0,13 = 0,22
35 мм Дуглас	0,034 / 0,13 = 0,27
Дуб 22 мм	0,022 / 0,17 = 0,13
Дуб 30 мм	0,030 / 0,17 = 0,18

Таблица 4

Как показано в примерах выше, толщина пола влияет на его изоляционные свойства. Чем толще пол, тем лучше изоляция. Поэтому вам, возможно, придется установить более высокую температуру подачи для достижения подходящей температуры поверхности.

Влияние на потребление энергии минимальное. Разница в потреблении энергии между плиточным полом и массивным полом с досками толщиной 28 мм составляет макс. 5-10%. А разница в энергопотреблении полов из 28 и 35 мм досок Douglas составляет не более нескольких процентов. См. Также раздел 4.1.3.

4.3 Потребность в отоплении

При проектировании частных домов обычно ставится задача обеспечить температуру в помещении зимой 20–21 ° C.С годами требования к теплоизоляции значительно выросли, и это отражается на потреблении энергии в частных домах. Энергопотребление для отопления в современных зданиях составит 35-45 Вт / м2 по сравнению с 45-75 Вт / м2 в старых зданиях. Поэтому вам следует провести формальную оценку фактических потребностей здания в отоплении.

Температура поверхности дощатого пола не должна превышать 27 ° C, и поэтому поверхность не может выделять более 75 Вт / м². Температура поверхности в доме с хорошей изоляцией обычно должна быть на 2 ° C выше желаемой комнатной температуры.Чем менее эффективна изоляция, тем выше должна быть температура поверхности.

4,4 Тепловые потери

Если в здании недостаточно теплоизоляции, могут быть дни, когда только пол с подогревом не может обеспечить желаемую температуру в помещении. Значительные потери тепла через полы, стены, потолок и окна. Строительные нормы и правила содержат требования к эффективности изоляции — так называемому коэффициенту теплопередачи, которому должны соответствовать здания.

Коэффициент теплопроводности первого этажа с подогревом пола не должен превышать 0.10. Обычно для этого требуется изоляция полистиролом толщиной не менее 300 мм. Коэффициент теплопотери через фундамент с теплым полом не должен превышать 0,12. Потери тепла через фундамент существенно влияют на потребление тепловой энергии. Также нужно учитывать тепловые мосты и утечки. Строительные нормы и правила также указывают U-значения для внешних стен, потолков, окон, наружных дверей и т. Д. Потери тепла через окна, независимо от типа остекления, намного превышают потери тепла через стены, и поэтому размер остекленной площади будет иметь большое влияние на общие теплопотери.Обратите внимание, что расположение окон по отношению к точкам компаса, открытым участкам или морю может привести к потере тепла выше среднего, так же как холодные тяги из окон могут быть значительными. Противодействовать этому следует с помощью конвекторов вдоль окон, доходящих до пола. Конвекторы также можно использовать для быстрого отвода тепла в комнату. Решетки конвектора могут быть выполнены из той же древесины, что и пол, для получения красивого архитектурного решения.

Количество внешних стен в помещении существенно влияет на теплопотери.Чем больше внешних стен, тем больше потери тепла. Будьте особенно осторожны при расчете потерь тепла в небольших пристройках с тремя внешними стенами и, возможно, также с большими оконными секциями, поскольку размер теплопроводящей поверхности пола влияет на способность обогревать комнату. Площадь уменьшается за счет кухонных гарнитуров, шкафов и т. Д. Коврики, коврики и бегунки также уменьшают выделение тепла и рискуют поднять температуру под ковриками и т. Д. Выше макс. уровень 27 ° C. Поэтому небольшие помещения нагреть сложнее, чем большие.Высокие потолки или соборные потолки также могут привести к более высоким потерям тепла.

4,5 Температура подачи и температура поверхности

Температура подачи зависит от требуемой мощности и выбранного напольного покрытия. Обычно температура подачи составляет от 30 до 45 ° C и не должна превышать 50 ° C. Температура подачи оказывает ограниченное влияние на потребление тепловой энергии. Если температура повышается с 30 до 45 ° C, потребление тепловой энергии увеличивается только на 6%, так как потребление энергии определяется разницей между температурой подачи и возврата.Нагреть толстый дощатый пол лишь ненамного дороже, чем тонкий паркетный пол, но для обеспечения требуемой температуры поверхности требуется более высокая температура потока. Компания Dinesen не может предоставить никаких дополнительных рекомендаций по температуре подачи, поскольку она зависит от конструкции и теплопотерь. Настоящее ограничение — это температура поверхности. Температура поверхности дощатого пола не должна превышать 27 ° C, так как более высокие температуры могут серьезно повредить пол. Комнатная температура регулируется комнатными термостатами.Термостаты включают или выключают подачу тепла для учета дополнительного тепла от людей в комнате, воздействия солнечного света, освещения и т. Д. Термостаты устанавливаются в местах, не подверженных воздействию солнечного света, на внутренних стенах на высоте 1,5 метра от пола. Комнатные термостаты могут быть как проводными, так и беспроводными.

Ткань для подогрева полов, 12 вольт — Экспедиция Upfitter

Добавление товара в корзину

Наша нагревательная ткань премиум-класса толщиной менее 1 мм является гибкой и идеально подходит для поверхностей нагрева, каменных плит, плитки, зеркал, ковров, ламината и почти всех напольных покрытий, которые также предназначены для полов с подогревом. Прочная стекловолоконная ткань состоит из теплопроводных углеродных волокон, которые выделяют приятное тепло в течение нескольких минут.

Благодаря использованию наших низковольтных электрических ковриков для подогрева пола, туристических трейлеров, домов на колесах и крошечных домиков температура пола будет комфортной. Разве не приятно проснуться морозным утром и выпрыгнуть со своей койки на красивый теплый пол? Это не нагреет коробку с привычками, а только обеспечит более комфортное тепло для ног.

---

Технические характеристики

Готово в сборе со шнуром питания:

• Размер: 500 мм X 1000 мм (19.685 «x 39,370»)
• При необходимости можно сократить длину (1000 мм или 39,370 дюйма), но не ширину (500 мм x 19,685 дюйма).
• Используется европейскими производителями домов на колесах более 15 лет
• Сверхнизкое энергопотребление — 6,7 А / час при 12 В
• Абсолютно не требует обслуживания
• Тихо и безопасно
• У нас есть вилка на 12 В, но вы также можете подключить ее к электросети с помощью переключателя.
• Каждый мат должен быть отдельно подключен к собственной вилке (не гирляндное соединение)
• Не работает с термостатом

12 вольт = прибл.Кабель питания 2,0 м, с вилкой на 12 В

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ:

№ изоляционный материал должен быть помещен под или над тканью.

Воздушных карманов следует избегать любой ценой, имейте это в виду, когда вы планируете использовать прямую подводную лодку, под которую вы собираетесь положить ее.

Ковролин и весь пол, который кладется поверх нагревательного элемента, должны подходить для полов с подогревом.

СДЕЛАНО В ГЕРМАНИИ!

Посмотрите этот выпуск Эамона и Бека, чтобы узнать, как они справились с установкой нагревательных матов под полом r!

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

«Полы с подогревом» — обзор

В этом третьем практическом примере рассматривается наша самая экологичная схема на сегодняшний день; выигранный после ограниченного конкурса по приглашению, новый многоцелевой зал в Tower House School должен был выполнять три различных функции под одной крышей — сборка / обед / представление — при этом сочетая в себе музыкальную школу, большую гибкую сцену и кухню для общественного питания. для приготовления школьных обедов.

Треугольный план с тремя отдельными крыльями, окружающими большой крытый зал, включает уникальный наземный источник, пассивную систему вентиляции, которая использует сеть подземных бетонных труб большого диаметра.

Кроме того, высокий уровень теплоизоляции, естественного дневного света и низкоэнергетического освещения обеспечили, чтобы энергопотребление здания оставалось намного ниже, чем у сопоставимых традиционных типов зданий. Материалы также были тщательно отобраны с учетом их превосходных характеристик жизненного цикла, возможности вторичной переработки и надежности / соответствия назначению.

2.3.1 Многоцелевой зал, Тауэр Хаус Шолль, Шин, Ричмонд, Лондон — Пример 3

Приглашенный брифинг требовал создания небольшого многоцелевого зала на узком треугольном участке в дальнем углу ограниченного пространства. детская площадка, встроенная в территорию бывшего викторианского особняка в пригороде.

Директора школ выделили два ключевых критерия для получения комиссии: во-первых, чтобы схема была как можно более «зеленой»; во-вторых, это достигается при максимальном бюджете ≤500K.

С самого начала стало ясно, что для того, чтобы предоставить жилье, желаемое школой — новая музыкальная школа, выделенная сцена / пространство для выступлений, актовый и обеденный зал с кухонным оборудованием; и все «под одной крышей» — нужно было бы использовать почти весь участок.

Наше решение предлагало треугольный план. Это предлагало наилучший компромисс между различными функциями и соответствовало ограниченной форме сайта — давая нам пространство, чтобы сохранить структуру ниже двух этажей в высоту; Само по себе ключевое ограничение, поскольку участок был ограничен со всех сторон садами трех отдельных жилищ.

Клиенты часто имеют предвзятые представления о том, что означает «зеленое» здание: в здании не используется энергия; что он не требует охлаждения / нагрева, что он сделан из полностью перерабатываемых материалов, полученных из чистых, этичных, не загрязняющих окружающую среду источников; и даже то, что это выглядит «эко».

Однако по мере продвижения проекта внешние факторы изменяют, сдвигают и подрывают первоначальные устремления. Стоимость почти всегда одна из них.

Чтобы создать действительно «зеленую» схему и избежать ловушки затрат, мы решили сосредоточиться на одном аспекте конструкции здания — вентиляции.Было важно, чтобы такой подход был «жестко встроен» в здание, а не добавлялся в качестве дополнения.

Учитывая ориентацию объекта и возможность большой площади крыши, рассматривалась фотоэлектрическая система, но основное внимание уделялось обеспечению устойчивого, низкоэнергетического подхода к вентиляции, что в конечном итоге сделало наше решение простым, рентабельным, элегантным и доступным.

Ключевым пространством в рамках проекта был многоцелевой зал, способный вместить 100 учеников для утренних собраний, обедов с полным сиденьем и вечерних представлений, а также посещения родителей и гостей.

Необходимость смены режима использования в течение дня означала важность контроля освещения, поэтому была предложена система выдвижных штор в полную высоту, которые можно было легко развернуть, чтобы обеспечить ограждение, шумоподавление и затемнение. Однако использование этих занавесок представляло проблемы с вентиляцией и охлаждением / обогревом зала, особенно с изменяющимися температурными требованиями, предъявляемыми к пространству при многократном использовании.

Зал занял центральное место в плане, оставив три зоны для остальных функций.

В длинном узком «крыле» к югу от холла располагалась музыкальная школа, состоящая из небольших, акустически разделенных, учебных / учебных комнат, магазинов инструментов и большой камерной комнаты.

Западная зона стала сценой, флигелями и зоной «кулисы». Кроме того, это пространство можно использовать как отдельное, большое пространство для преподавания / практики для театрального или школьного оркестра, с двустворчатыми дверьми, отделяющими его от зала. Северная зона была обозначена как официальное «крыло» сцены и большой магазин реквизита и декораций.Наконец, восточная зона, примыкающая к передней части холла, включала кухню, завод, AV / звуковую / контрольную кабину и пространство главного входа.

Высота зала снижалась от двух этажей в западном конце до одного этажа в восточном конце; что делает его идеальным для размещения заводов и диспетчерских в верхней части над кухней, а арку авансцены — в противоположном нижнем конце.

Работоспособное «многоцелевое» сооружение было создано с использованием низкотехнологичного оборудования, такого как занавески, складывающиеся вручную / раздвижные двери / перегородки [для сцены] и освещенный коридор в потолке, который служил акустической перегородкой. между музыкальной школой и главным залом.

Казалось логичным, что вентиляционное решение, которое, несомненно, является одним из крупнейших потребителей энергии в зданиях такого типа, также должно последовать в этом направлении. Предлагаемое здание, занимающее всю территорию участка и ограниченное двумя из трех сторон, оставляло мало места для внутренних дворов или возможности для создания окон вдоль этих границ. Кроме того, местные органы власти ограничивали планирование и краткое изложение строгого ограничения на установку вертикальных дымоходов и дымоходов в любой форме.

Команда разработчиков обратилась к единственному «пространству», доступному за пределами обозначенного участка: оставшимся игровым площадкам на юге и востоке.

Нам было известно о некоторых недавних схемах, в которых для умного эффекта использовалась технология с охлаждающими балками, но мы осознавали стоимость и ограничения таких вариантов в нашем случае. Однако наземное отопление становилось все более жизнеспособной альтернативой, и мы задавались вопросом, может ли существовать эквивалент для обеспечения вентиляции свежим воздухом, необходимой для объекта, но пассивным способом.

Команда разработчиков была уверена, что другие примеры пассивной вентиляции обеспечат комфорт для клиента при принятии такого подхода в их новом здании.Задача заключалась в том, чтобы убедить клиента в том, что его конкретный объект и обстоятельства потребуют переделки более традиционных форм пассивной вентиляции, предложив грунтовые трубы. В конечном итоге именно такой низкотехнологичный подход в сочетании с добавленной стоимостью включения системы с самого начала покорил клиента.

Этот принцип, впервые применявшийся в различных формах в «эко-зданиях» в шестидесятых годах прошлого века, основан на относительно постоянной стабильной температуре земли на глубине 1 градуса.5м; 14 ° C, и разница между ними по сравнению с температурой окружающего воздуха на уровне земли [как зимой, когда температура под землей выше, так и летом, когда наоборот].

Эта постоянная подземной температуры в последнее время все чаще используется в современных технологиях наземных тепловых насосов.

Использование такой постоянной температуры под поверхностью потребовало бы подходящего физического трубопровода, и в этом случае команда разработчиков сосредоточилась на герметичных трубах.Принимая во внимание площадь окружающей незастроенной детской площадки, предполагалось, что там будет соответствующее сооружение для закапывания таких герметичных труб. Теория утверждала, что та же самая постоянная температура грунта может использоваться для охлаждения или нагрева свежего приземного воздуха, когда он проходит через подводные трубопроводы на пути к обеспечению вентиляции здания.

Для того, чтобы система была по-настоящему оптимизирована, необходимо создать достаточное давление, и это было предложено путем указания заданного диаметра трубы в сравнении с регулируемым демпфированием жалюзи подачи / подачи, чтобы обеспечить постоянный поток подаваемого воздуха с адекватная вытяжка, позволяющая теплому застывшему воздуху выходить из здания.

Эта последняя часть процесса также предлагала дополнительную возможность рекуперации тепла для рециркуляции в зимние месяцы.

Регулирование подачи воздуха таким образом означало, что можно было легко обеспечить обильную пассивную низкоэнергетическую форму фонового охлаждения / обогрева в сочетании с вентиляцией свежим воздухом, что привело к низкотехнологичной установке, не требующей особого обслуживания.

Планирование такой системы потребовало скоординированного подхода со стороны проектной группы, тем более, что не существовало коммерчески доступного готового «комплекта».Как только началось детальное проектирование, команда дизайнеров приступила к разработке решения, которое оказалось бы практичным и «низкотехнологичным». Система, которая была выбрана, должна была включать серию подземных труб большого диаметра, предназначенных для подачи свежего воздуха в пространство центрального зала.

Ограниченный участок и ограниченное пространство, доступное на прилегающих игровых площадках, означало, что любая подземная система труб должна быть установлена ​​таким образом, чтобы свести к минимуму нарушение нормального функционирования школы, и это включало оставление больших площадей детская площадка оцеплена и недоступна подрядчикам; в результате осталось только два возможных места для траншеи для труб.

Дополнительные ограничения были вызваны предложенным диаметром труб; расчеты инженеров по механическому и электрическому оборудованию (M & E) показали, что ограничение количества и длины участков трубопровода привело к увеличению диаметра подающих труб, что позволило максимально увеличить площадь поверхности для воздействия теплового воздействия окружающей среды под землей.

Окончательное строительное решение предполагало использование больших плотных бетонных дренажных труб [диаметром более 500 мм], размещаемых в траншеях, которые частично проходили бы под опорной плитой здания на глубине не менее 1.5м. В соответствии с низкотехнологичным подходом эти трубы были легко приобретены у общего поставщика строительных материалов. Были идентифицированы два пробега; первая по юго-западной границе участка для питания части зала, примыкающей к коридору музыкальной школы; второй — в дальнем северо-восточном углу площадки, чтобы накормить северную часть зала.

Для каждого прогона требовалась уникальная конструкция воздухозаборника, поскольку оба были разной длины, но требовалось обеспечить одинаковый уровень пассивного теплового охлаждения и нагрева.

Южный водозабор должен был располагаться как можно ближе к ограждающей стене, чтобы игровая площадка оставалась свободной, но не мог выходить за пределы ограждающей конструкции здания дальше, чем протяженность застекленного навеса у входа. В конечном итоге был предложен низкий и широкий люк на уровне земли, тщательно спрятанный под скамейкой для сидения, ведущей снаружи в вестибюль.

За решеткой использовались регулируемые жалюзи для смягчения поступающего свежего приточного воздуха и обеспечения необходимого ограниченного потока, который считался достаточным для создания достаточного давления на выходе из прохода внутри зала.

Северо-западный водозабор был расположен в углу здания, чтобы свести к минимуму возможное столкновение с прилегающей игровой площадкой и игровой площадкой для детей младшего школьного возраста. Существовало достаточно места, чтобы воздухозаборник был более «выразительным» по форме, позволяя воздуховоду давать визуальные подсказки школьникам, помогая им лучше понять экологичный подход, принятый для вентиляции.

Юго-восточный водозабор был тонким и едва заметным под уступом входной зоны; Напротив, северо-восточное потребление было полностью выражено в форме воронкообразной конструкции, вдохновленной вентиляционными отверстиями, использовавшимися для такого культового успеха в Центре Помпиду в Париже и здании Lloyds в Лондоне [и это только два].

Как и в случае с юго-восточным вентиляционным отверстием, диаметр дымохода определялся требуемым давлением и расходом приточного воздуха; в результате получается приятная форма, которая может быть четко выражена над окружающей игровой площадкой.

В дополнение к заземляющим трубам требовалось решение для приточных вентиляционных отверстий, чтобы обеспечить приток свежего воздуха в здание. В задании говорилось о многоцелевом зале, в котором можно было бы проводить собрания, обеды и выступления; при каждом использовании требования к вентиляции различаются.Это было дополнительно осложнено использованием «низкотехнологичного» подхода к обеспечению необходимой гибкой программы с помощью занавесок и складывающихся в два сложения экранов, что ограничивало возможности выбора размеров при размещении вентиляционных отверстий.

Чтобы преодолеть эти сложности, были разработаны две длинные углубления для прохода по всей длине зала. Расположенные как на северной, так и на южной сторонах, они будут тщательно скоординированы с выдвижными занавесками, чтобы не препятствовать потоку воздуха и циркуляции.

Расчеты M&E показали, что, несмотря на значительные масштабы подземной установки, в часы пик пассивная подача воздуха потребует некоторого увеличения, чтобы поддерживать уровни комфорта на приемлемом уровне. Для борьбы с этим недостатком была предложена установка кондиционирования воздуха, включающая в себя функции рециркуляции и умеренной рекуперации тепла. Это устройство может также использоваться в качестве источника вентиляции для туалетов музыкальной школы, акустически закрытых помещений для занятий и задней части сцены. Система, в конечном итоге расположенная в задней части сцены за аркой авансцены, включала в себя одно длинное горизонтальное воздухозаборное отверстие, расположенное на лицевой стороне авансцены над складывающимися перегородками, аудиовидеоустановкой и сценическими занавесками, а также обеспечивала дополнительный высокий уровень. вытяжка теплого несвежего поднимающегося воздуха, который может происходить в периоды пиковой нагрузки.Обеспечение этой усиленной механической вентиляции также будет действовать как «импульс» для пассивной подачи, ускоряя поток и создавая большее движение воздуха в зале.

Для удовлетворения потребностей в отоплении в зимнее время был сделан вывод, что наиболее рациональным решением для увеличения пассивной теплой вентиляции является установка низкотемпературной фоновой системы теплых полов во всем главном зале и основных помещениях. Кроме того, посредством закалки пассивного приточного воздуховода радиаторы типа «решетчатая трубка» были установлены внутри двух длинных напольных приточных вентиляционных отверстий.

На этапе ввода в эксплуатацию инженеры по мониторингу и оценке должны были оценить, попадал ли желаемый эффект от потока умеренного естественно вентилируемого воздуха в зал через наземные каналы и вентиляционные отверстия, как задумано.

Первоначальное тестирование показало, что система функционирует должным образом, однако клиента это не убедило, и с этой целью персоналу и управляющим было предложено накрыть внутренние вентиляционные отверстия тонким листом бумаги, чтобы увидеть эффект воочию.

После шести месяцев использования было проведено второе обследование использования здания, и результаты показали следующее:

В школе редко включали полы с подогревом в зимние месяцы, так как температура в холле оставалась комфортно теплой. ; даже в самые холодные дни.

В средний теплый летний день, в часы пик, помимо открывания оконных форточек на верхнем уровне, школе редко приходилось открывать наружные раздвижные двери, выходящие на север, для дополнительной вентиляции.

Возобновляемый и устойчивый дизайн учитывает ряд других аспектов схемы.

Тщательное внимание было уделено материалам и их пригодности для вторичной переработки, долговечности и пригодности для использования, а также их экологическим характеристикам с точки зрения производства из возобновляемых ресурсов и возможности вторичной переработки в конце срока службы.

Были указаны следующие основные материалы:

•

Профилированная алюминиевая крыша со стоячим фальцем, обеспечивающая длительный срок службы без технического обслуживания, отличную возможность повторного использования стойки и очень хорошее отражение солнечного излучения.

•

Композитная древесина / алюминий, термически разбитая, оконные / дверные блоки с двойным остеклением — с отличными показателями U, звуковыми и тяговыми характеристиками — изготовлены из возобновляемой древесины и перерабатываемого алюминия.

•

Профилированные, полуструктурные, полноразмерные, грузинские армированные стеклянные панели между залом и музыкальной школой с минимальным количеством элементов каркаса и вспомогательных опор; эти панели были прочной системой промышленного класса, которая была прочной и долговечной.

•

Бетонные блоки с гладкой поверхностью, пропитанные силиконовой смолой, обеспечивающие жесткую поверхность стандартного бетонного блока, долговечность, долгий срок службы и однослойное покрытие, исключающее необходимость во втором нанесении отделки поверхности экстерьер и интерьер зала.

•

Пропитанные смолой, многослойные, инженерные деревянные полы для пола — они были установлены во всех основных помещениях здания — с использованием древесины из сертифицированного экологически чистого источника, пропитка смолой обеспечила отличный срок службы и прочную долговечность. отделка обслуживания.

Использование естественного дневного света обеспечило еще одну область экономии энергии. Большая площадь остекления, выходящего на север, обеспечивала хороший уровень рассеянного северного света в главный зал; коридор музыкальной школы был освещен как сверху за счет облицовочных панелей, так и сбоку через высокие вертикальные профилированные стеклянные панели; наконец, акустически закрытые небольшие помещения для тренировок получили превосходный уровень естественного дневного света благодаря круглым куполообразным потолочным светильникам с круглой арматурой из прозрачного поликарбоната, расположенной так, чтобы «плавать» в центре потолка, сводя к минимуму потерю естественного света.

Широко использовались люминесцентные низкоэнергетические светильники по всему залу, в том числе в входных светильниках из матового дутого стекла, за которыми скрывались стандартные энергосберегающие лампы E27.

5 причин, по которым вы должны подумать о теплом полу в своем доме

Наличие энергоэффективного дома является ключевым фактором для тех из нас, кто платит по счетам. Один из способов сократить расходы — это вложить средства в полы с подогревом — обычная система потребляет значительно меньше энергии, чем обычные радиаторы.

Однако системы теплого пола имеют репутацию дорогих и сложных в установке, особенно в старых домах. Крис Ингрэм из кампании «Попросите полы под полом», проводимой торговой организацией BEAMA, стремится изменить это мнение. «Полы с подогревом могут быть более экономичными в эксплуатации по сравнению с другими системами», — говорит он. «Типичная температура подачи в радиаторной системе может достигать 70 ° C, что является значительной разницей, когда теплый пол может работать при температуре подачи 35 ° C, что делает ее дешевле, но при этом обеспечивает тот же уровень комфорта.’

Вот пять причин серьезно задуматься о теплых полах.

1. Это может быть дешевле, чем вы ожидаете.
Как правило, установка полов с подогревом стоит от 1100 до 1600 фунтов стерлингов для дома с одной спальней, от 2100 фунтов стерлингов для дома с тремя спальнями и от 3500 фунтов стерлингов для дома с пятью спальнями. Исследования показали, что 74% домовладельцев заплатили бы как минимум на 1000 фунтов стерлингов больше, чтобы купить недвижимость с этой функцией (и каждый десятый заплатил бы 5000 фунтов стерлингов или больше), так что это вложение, которое вполне может повысить стоимость вашего дома.

2. Установить быстрее, чем вы думаете.
Поскольку полы с подогревом обычно устанавливаются за один раз, стоимость снижается, и установщикам не нужно будет работать так долго, как с другими системами отопления.

СВЯЗАННЫЙ: 10 СПОСОБОВ ИЗОЛЯЦИИ МОГУТ ЭКОНОМИТЬ ВАМ ДЕНЬГИ

3. Может использоваться вместе с существующим отоплением.
Полы с подогревом можно использовать в некоторых комнатах, но не в других, что позволяет легко провести пробный запуск в одной комнате.Он подключается к вашему стандартному котлу центрального отопления, поэтому, если вы выполняете проект расширения, вы можете добавить в эту комнату пол с подогревом без особых проблем.

4. Может использоваться под многими типами полов.
Это миф, что теплый пол можно укладывать только под плитку или сплошной пол. Если снизу он изолирован для предотвращения потери тепла, у вас может быть теплый пол под любым полом, включая ковер, винил или дерево.

СВЯЗАННЫЙ: 8 E РАЗРЕШЕННЫЕ МИФЫ О НЕГОДНЫХ ГОРОДАХ

5.Вряд ли потребуется техническое обслуживание.
Системы водяного теплого пола рассчитаны на работу в течение многих лет и считаются «необслуживаемыми». Хотя это может показаться слишком хорошим, чтобы быть правдой, в системе нет движущихся частей, а это означает, что все обслуживание происходит на котле. Очень маловероятно, что в трубопроводе возникнет неисправность, но если она есть, убедитесь, что на вас распространяется промышленная гарантия. По данным Ассоциации подрядчиков сантехники и отопления (APHC), это, вероятно, входит в стандартную комплектацию установки и должно длиться не менее десяти лет или дольше.

Если вы один из тех, кто рассматривает возможность установки одной из этих систем отопления, на веб-сайте Ask for Underfloor есть список компаний, производящих напольное отопление .

Перед тем как продолжить
— Убедитесь, что вы получили три письменных сметы на работу и заранее уточните график и дату завершения.
— Если возможно, постарайтесь найти торговцев по личным рекомендациям друзей, семьи или соседей.
— Убедитесь, что торговцы являются членами профессиональной торговой организации, которая требует от них наличия соответствующей квалификации, и не стесняйтесь запрашивать доказательства счастливых клиентов и примеры их работы.

Нравится? Также читайте:
Отзывы о электрическом одеяле
Руководство по покупке жесткого напольного покрытия
Отзывы об электрическом одеяле

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Преимущества теплых полов

Одна из худших вещей в зиме — это встать с кровати на морозный пол! Хотя вы можете положить коврики или надеть теплые носки, холодный пол все равно сделает вашу комнату холоднее.То есть, если только вы не используете пол с подогревом, чтобы ваши полы оставались красивыми и поджаренными!

Что такое теплый пол?

«Полы с подогревом» — это способ настроить отопление именно в вашем полу. Этот метод обогрева сохраняет пол в тепле и позволяет теплу медленно подниматься в остальную часть вашей комнаты, в результате чего тепло становится равномерным и естественным.

На самом деле существует две разновидности систем теплого пола: электрическая и водяная. Их обычно называют сухими и влажными системами соответственно.

Сухая система : состоит из ряда электрических проводов, проложенных под полом, которые нагревают окружающее пространство. Размер системы будет зависеть от размера вашей комнаты, от того, насколько хорошо она утеплена, какого у вас напольного покрытия и множества других факторов.

Хотя электрическую систему намного проще установить, чем влажную, ее эксплуатация стоит дороже. Электрическая система настолько проста в установке, что это может сделать разнорабочий-любитель, а это означает, что вам, возможно, даже не придется платить за установку!

Мокрая система : Как и сухая система, мокрая система также может быть установлена ​​практически под любым напольным покрытием.Однако мокрая система намного сложнее и сложнее в установке.

Вот как это работает: теплая вода проходит по системе труб (аналогичных проводам в сухой системе), которые проходят близко к поверхности пола. Поскольку трубы расположены так близко к поверхности, воду не нужно слишком сильно нагревать, чтобы обеспечить источник тепла. Уже сам по себе этот факт делает систему влажных полов очень энергоэффективной.

Тем не менее, вам придется нести дополнительные расходы во время установки.Для создания такой системы необходимо каким-то образом подключить эти трубы к водопроводу вашего дома (есть несколько способов сделать это). В отличие от сухой системы, вам понадобится профессионал для установки вашей системы. Таким образом, если вы строите новый дом, лучше всего рассматривать только систему водяного теплого пола, поскольку установка ее отдельно будет чрезмерно дорогостоящей.

Плюсы и минусы теплого пола

Плюсы

• Система «теплый пол» позволяет вам наслаждаться теплыми полами зимой — больше никаких холодных сюрпризов, когда вы лениво встаете с постели по утрам!
• Это эффективный метод обогрева всей комнаты, так как тепло поднимается естественным образом.Более того, вы будете наслаждаться постоянной температурой в помещениях с подогревом пола (по сравнению с комнатами с радиаторами). Схема на этой странице прекрасно иллюстрирует принцип!
• Это еще один вариант отопления, дополняющий вашу систему отопления, вентиляции и кондиционирования воздуха и любой другой метод отопления вашего дома.

Минусы

• Они нагревают комнату дольше, чем радиатор.
• Установка полов с подогревом может быть довольно высокой, особенно если вы модернизируете существующее помещение.

Посетите оставшуюся часть нашего блога Bright Insights, чтобы узнать о многих других способах повышения энергоэффективности вашего дома!

Система лучистого теплого пола. Лучшие котельные системы лучистого отопления

1. Что мне нужно?

Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.

Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но и заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что обходится вам дороже.

Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.

2. Как рассчитать потери тепла?

Попросите вашего архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.

Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».

Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.

Тип изоляции и климатическая зона

(Обратите внимание: мы настоятельно рекомендуем вам выполнить расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)

1) Отсутствие изоляции на стенах, потолках и полах; нет штормовых окон; окна и двери прилегают неплотно…. от 60 до 100 БТЕ на кв. Ft.

2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции в полах над подлозковыми пространствами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.

3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. от 29 до 35 БТЕ на кв. Ft.

4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно герметизируется при строительстве…. от 20 до 25 БТЕ на кв. Ft.

5) SIP или защищенный от земли дом с небольшой экспозицией; Окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.

Климатическая зона

Тепловая пл. Съемка климатической зоны для дома до 1970-х годов

Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут

Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут

Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут

Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут

Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут

Расчетная температура вне помещения

Расчетная наружная температура (ODT), также обозначаемая как 2.5% расчетной дневной температуры — это не самый холодный день, а температура, которая достигается в 97,5% случаев.

Примеры:

ODT Chicago = — 8 градусов F

ODT Денвер = 1 градус F

ODT Minnesota = -12 градусов F

ODT Вашингтон = 17 градусов F

Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:

2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =

35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка

Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.

87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка

3. Существующая система отопления

Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:

1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц на выходе

2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.

Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить приблизительное представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о своих требованиях, мы сможем предоставить вам ценовое предложение.

Лучшим бойлером для лучистого тепла, как правило, является настенный конденсационный котел с малой массой. Почему? Хорошо, потому что радиант работает на более низком уровне, и это позволит конденсационному настенному котлу работать более эффективно, чем при более высоких температурах.

4. Способы установки Radiant PEX на существующий пол

Трубы PEX под полом — обычно под паркетом или плиточным полом

PEX In Floor — Обычно в заливном цементе

PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass

5. Лучистая плита на уровне

Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими потерями тепла PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах.

При расчете общей длины трубок вам потребуется разделить любую область промежутка 6 дюймов на 0,5, любую область промежутка 9 дюймов на 0,75 и любую область промежутка 12 дюймов на 1. Это даст вам общую длину PEX, необходимый в плите. Вам нужно будет добавить длину трубки, необходимую для доступа к коллектору pex.

Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.

6. Установка трубки PEX

При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков радиационных систем стараются ограничить длину петель трубопровода до 300 футов.

Есть много правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к армирующей сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.

Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.

Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.

Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.

7.Изоляция

Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.

Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.

Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с чистым алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и склеивают между собой (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопластовые плиты размером 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.

8. Вот примерное, сколько будет стоить

Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.

Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов

Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
(Это лучшие бойлеры для лучистого тепла, поскольку вы можете использовать более низкую температуру, что даст вам более высокую эффективность)

Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов

Контроль за зоной: 250 долларов США.
