Монтаж потолка Грильято: расчет, установка, схема, видео

Содержание

• Чем установка потолка Грильято отличается от других подвесных систем
• Подготовка к монтажу потолка Грильято
• Материал и инструменты для монтажа потолка
• Расчет потолка Грильято
• Стандартный способ монтажа потолка Грильято
• Подготовка и монтаж подвесов
• Монтаж несущего профиля потолка Грильято
• Выполняем монтаж поперечных элементов
• Сборка и монтаж декоративных решеток
• Заключение

Подвесные потолочные системы не так сложны в установке, как это может показаться на первый взгляд. Монтаж потолка Грильято на практике оказывается не сложнее, чем армстронги, кассетники или панельные системы, но потребует аккуратного отношения к материалу и примерно вдвое больше времени.

Чем установка потолка Грильято отличается от других подвесных систем

О том, насколько интересен и удобен решетчатый потолок, подробно и доступно можно узнать в рекламе производителей декора, а лучше непосредственно у владельцев домов или офисов, в которых установлена и длительное время используется потолочная облицовка подобного типа.

Это поможет, перед тем как монтировать потолок грильято, разобраться с его устройством, а заодно выполнить небольшие подготовительные работы:

• Зашить гипсокартоном или покрасить потолочное перекрытие. Подвесная облицовка потолка Грильято — это, по сути, решетка из тонколистового металла, которая не скроет дефекты, а лишь немного изменит его дизайн;
• Рассчитать количество профиля и составить схему монтажа потолка Грильято. Это важно сделать заранее, так как металлический профиль изготовлен из металла толщиной всего 0,2 мм, и любые попытки разобрать конструкцию и исправить монтаж всегда оставляют вмятины и царапины.

Грильято система отличается от того же подвесного каркаса Армстронга огромным количеством мелких операций. Если посмотреть на готовый решетчатый потолок и представить себе, что каждая точка пересечения профиля — это стык, который нужно будет собрать руками, то становится понятно, что за один день без подготовки и помощников такую конструкцию не собрать.

В Армстронгах достаточно лишь правильно выполнить монтаж несущего каркаса, а плиты можно уложить буквально за пять минут.

Совет! Перед тем как собирать Грильято потолок, нужно будет сложить или смонтировать готовые решетчатые секции 60х60 см. На каждую такую панель уходит 12 штук профиля, работа несложная, но занимает огромное количество времени.

Подготовка к монтажу потолка Грильято

Первое, что нужно сделать, перед тем как собрать потолок грильято, это найти видео, желательно толковое, с подробным описанием всех этапов монтажа. Это лучший способ получить представление о том, в какой последовательности выполняются сборочные работы. Можно, конечно, почитать инструкцию на монтаж потолка Грильято, но это займет в десять раз больше времени, а кроме того, подобные документы пишут люди, далекие от практической работы.

Материал и инструменты для монтажа потолка

Конструкция Грильято собирается из четырех основных профилей U-образного сечения:

• Главная несущая рейка или планка длиной 240 мм.
  По всей длине профиля с шагом 10 см выполнены отверстия и монтажные пазы, в которые укладываются поперечины, в торцах выштампован соединительный замок и упор;

• Планка – поперечина длиной 120 см. Также имеет перфорацию и пазы, на концах вырезаны лепестковые замки, обеспечивающие зацепление с основным несущим профилем;
• Малые профили двух типов – «папа» и «мама», длиной по 60 см, они используются для монтажа и сборки решетчатых панелей потолка Грильято;
• Опорный или периферийный уголок, его набивают по периметру комнаты и используют для выравнивания плоскости потолка Грильято.

Из вспомогательных деталей потребуются стыковочные планки и проволочные регулируемые подвесы. Достаточно подробно о том, как подготовить и настроить крепления в ходе монтажа подвесного потолка Грильято, приведено на видео

Из инструмента потребуются перфоратор с твердосплавным сверлом, шуруповерт, лазерный уровень и ножницы по металлу.

Расчет потолка Грильято

Составление расходной части сметы начинается с определения количества панелей. Одна решетка 60х60 см занимает 0,039 м² с учетом несущих профилей. Чтобы рассчитать требуемое количество решеток 60х60 см, необходимо разделить площадь потолка на 0,039. Например, потолочная поверхность занимает 16 м², в этом случае для монтажа потолка Грильято потребуется 411 панелей или 2466 коротких планок.

Для расчета количества несущих и поперечных планок, необходимого для монтажа подвесного потолка Грильято, лучше всего начертить схему в масштабе и пересчитать данные из сделанного эскиза. Число основных планок можно также посчитать следующим образом:

• Длину комнаты в метрах делят на 2,4 с округлением до большего целого числа;
• Ширину комнаты аналогичным способом делят на 0.6;
• Перемножают полученные значения и округляют до целого числа.

Длина комнаты, как правило, никогда не получается кратной 2,4. Поэтому для формирования одной планки несущего профиля потолка Грильято требуется определенное число целых реек и небольшой отрезок-кусок от стандартного профиля.

Совет! Стыковочный замок у несущего профиля установлен только с одной стороны, поэтому из целого профиля можно сделать только один «довесок», а значит, при расчете количества его нужно учитывать, как полноценный целый профиль.

Особенности расчета несущей планки при монтаже потолка Грильято приведены на видео

Стандартный способ монтажа потолка Грильято

Первым делом необходимо закрепить по периметру стен помещения стартовый уголок. Сам уголковый профиль практически ничем не отличается от аналогичного изделия, используемого в других подвесных конструкциях. Если кому-то довелось выполнять монтаж кассетных или панельных систем, например, Армстронга, то этот этап займет от силы пару часов времени.

Монтаж выполняется в два приема:

• На стену наносится линия разметки по пузырьковому уровню или лучу лазерного прибора;
• Планки уголка пришиваются встык с помощью обычных дюбелей и саморезов, линия должна совпадать с нижней кромкой профиля.

Линию стартового профиля рисуют на расстоянии от черновой потолочной поверхности не менее 15 см, можно и больше, до метра, меньше нельзя, так как при монтаже деталей потолка Грильято требуется небольшой запас длины подвеса, чтобы выровнять плоскость строго по линии горизонта.

Подготовка и монтаж подвесов

Даже опытные мастера иногда не уделяют должного внимания подготовке креплений. В результате нередко случается ситуация, когда точка зацепления на рейке несущего профиля совпадает с линией установки поперечного профиля, как на фото.

В результате приходится думать, как собрать потолок грильято так, чтобы и поперечина встала на свое место, и подвес не «порвал» тонкий металл.

Совет! Если случилась ситуация, похожая на ту, что на фото, лучше всего перебросить крюк подвеса на следующее отверстие на планке. Любые попытки подогнуть проволоку или засунуть замок поперечины в перекрытый паз несущего профиля заканчивают помятым металлом каркаса потолка Грильято.

Сам по себе регулируемый быстроподвес представляет собой гибкую стальную пластину с двумя отверстиями. Для сборки крепежного устройства достаточно согнуть пальцами пластинку дугой и продеть две проволочные спицы. Отрезать лишний металл не нужно, это нужно будет сделать на этапе сборки каркаса потолка.

Вторым этапом выполняют разметку под монтаж крепежа на черновом потолке. Если потолочная плоскость зашита гипсокартоном, то петлю быстроподвеса можно закрепить обычным саморезом по металлу. В том случае, если остается бетонная плита, придется бить перфоратором отверстия для монтажа с помощью дюбелей.

Разметку под потолок Грильято наносят на черновую поверхность в виде продольных линий, обозначающих будущую укладку несущего профиля. Риску под первый подвес наносим, отступив от стены 60-70 см, остальные точки под дюбеля для зацепления быстроподвесов ставим с тем же шагом 70-75 см. После завершения монтажа подвесов их нужно отрегулировать и выровнять так, чтобы цепляющие крюки находились примерно в одной плоскости.

Монтаж несущего профиля потолка Грильято

После того как подвесные устройства были закреплены на бетонной или гипсокартонной плите, можно приступать к монтажу главного несущего профиля Грильято.

Это планка U-образного сечения, высотой в 50 мм и длиной 2400 мм. На одном из торцов выполнен замок, фото.

Второй конец профиля сделан с продольным пазом и глухой опорной поверхностью так, чтобы была возможность концом опереться на стартовый уголок при монтаже или сращивать планки между собой при необходимости. По всей длине рейки выполнены поперечные пазы для установки в них реек по 120 см.

Монтаж начинается с того, что первую рейку ставят глухим концом на стартовый уголок и зацепляют на крюках подвесов. Как правило, одновременно выполняют монтаж сразу двух или трех несущих реек. Для подвеса следующих отрезков по 240 см новые планки сращивают с помощью коротких переходников с уже установленными на крючках элементами.

Последние отрезки получаются нестандартной длины, поэтому перед монтажом профиль приходится обрезать со стороны замка. Далее, внутрь соединяемых концов укладывается и защелкивается переходник на продольных щелевидных отверстиях профилей.

У качественных потолков Грильято всех переходники спрятаны внутри планки, поэтому после монтажа их не видно, и сама конструкция создает впечатление единой цельной рамы.

Собранная линейка несущего профиля, подвешенная на крюках, получается очень гибкой и слабой, ее легко повредить неосторожным движением. Опытные мастера предпочитают по мере наращивания длины выполнять монтаж поперечин по 120 см. Так у потолка Грильято больше шансов остаться неповрежденным.

Выполняем монтаж поперечных элементов

Установку боковых поперечин можно назвать наиболее простой операцией из всего технологического процесса монтажа потолка Грильято. Планка представляет собой короткий, всего 1200 мм, отрезок U-образного профиля с выштампованными на концах замками. Вдоль всей длины планки вырезаны 10 пазов – вырезов с лепестковыми фиксаторами. При монтаже поперечин Грильято не нужно ничего отгибать или подгонять, достаточно уложить планки на собранные и подвешенные несущие рейки.

После сборки каркас потолка Грильято набирает определенную жесткость, поэтому на этом этапе монтажа выполняют окончательную подгонку длин подвесов. Остается лишь собрать и уложить решетчатые панели.

Сборка и монтаж декоративных решеток

Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.

Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:

• Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
• В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
• Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.

В результате получается конструкция, изображенная на фото.

После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.

Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью.

Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.

Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.

После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.

Заключение

Монтаж потолка Грильято не требует специальной квалификации, знаний или способностей слесаря-сборщика. Достаточно лишь аккуратно и внимательно следить за правильностью проведения работ, не спешить и не прилагать излишних усилий при стыковке замков. Работа несложная, но потребует достаточно большого времени, так что готовиться к монтажу нужно заблаговременно.

• Побелка потолка своими руками
• Как выбрать потолочный плинтус правильно
• Ремонт натяжного потолка своими руками от залива, пореза
• Какие бывают потолочные панели

монтаж с видео, сеть решетчатая, ячеистые в производственных помещениях, типы и фото – «StroyLab» – портал о строительстве и ремонте

Подвесные потолки Грильято пользуются большой популярностью из-за своей красоты и практичности. На сегодняшний день есть множество типов подвесных потолков, которые могут удовлетворить любые требования клиента. Особой популярностью пользуются подвесные потолки Грильято, которые означают “ячейки” и не составляют труда в своей конструкции.

Содержание

• 1 Решетчатые подвесные потолки Грильято: особенности конструкции
• 2 Установка и монтаж подвесных потолков Грильято: делаем правильный подвес
• 3 Подвесной потолок решетчатый: офисный вариант
• 4 Ячеистые подвесные потолки
• 5 Монтаж Грильято: подвесной потолок (видео)
• 6 Дизайн подвесных потолков Грильято (фото интерьера)

Решетчатые подвесные потолки Грильято: особенности конструкции

Решетчатый потолок – это подвесная решетка из алюминиевых профилей, которая крепится на заранее подготовленную поверхность потолка. Потолок Грильято является вариантом подвесных потолков решетчатого типа.

За счёт такой конструкции получается объёмная потолочная поверхность, которая зрительно увеличивает пространство. Отличным вариантом освещения для данного вида потолков будет точечное.

Решетчатого покрытия потолков существует несколько вариантов:

• Стандартные;
• Пирамидальные;
• Жалюзи;
• Разноуровневые.

Особенность потолка Грильято в том, что он делает потолочную поверхность более объемной

Пирамидальный – решетчатое покрытие формирует сеть из пирамид, направленных узким концом к основанию. Вариантов размера пирамидальных ячеек так же несколько. Стандартные – прямые решётки в виде квадратной сетки из ячеек. Размер ячеек бывает разный, от 30-30 мм до 200*200 мм. Для потолка Грильято применяют алюминиевый профиль различных размеров.

Навесные жалюзи – из названия понятно, что потолок в результате будет чем-то похож на оконные жалюзи. Конструкция будет состоять из параллельно расположенных профилей.

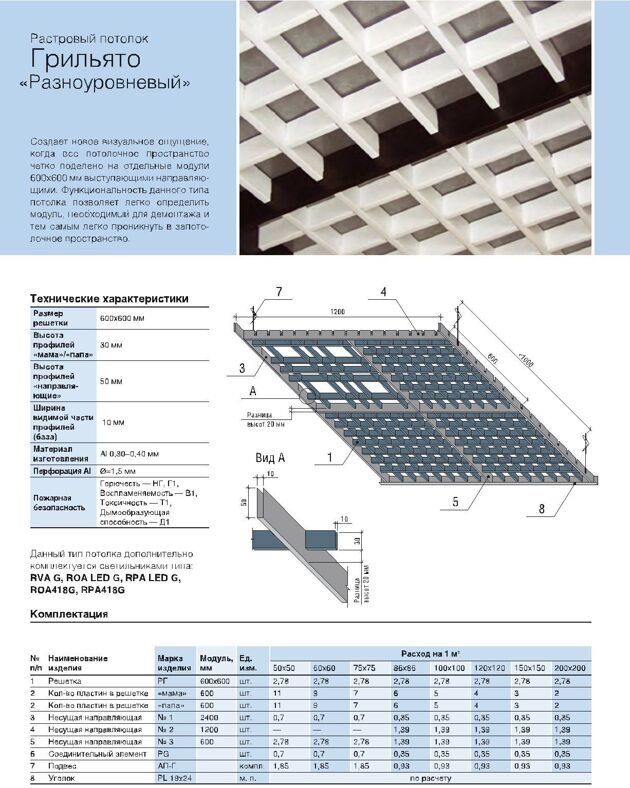

Разноуровневый сетчатый – ячейки располагаются на разных уровнях, может сочетать в себе несколько вариантов потолков. Также может иметь разные сочетания цвета. Радует и выбор цветовой гаммы решетчатых потолков: красный, золотистый, серебряный, оттенки зелёного и много ещё разнообразных цветовых оттенков. Итог решетчатого потолка – поверхность трёхмерного объёма.

Установка и монтаж подвесных потолков Грильято: делаем правильный подвес

Благодаря несложной конструкции подвесных решетчатых потолков, их монтаж под силу не только профессионалам в этой сфере, но и необученным специально людям. Перед монтажом необходимо тщательно подготовить поверхность.

Для подготовки основного потолка к монтажу необходимо:

1. Очистить потолок от старой извёстки, краски, удалить неровной слой штукатурки;
2. Устранить все имеющиеся трещины, зашпаклевав их шпаклёвкой;
3. Выровнять неровности при помощи шпаклёвки, при необходимости выполнить полное оштукатуривание всей площади потолка;
4. Придать нужный цвет при помощи покраски или побелки;
5. Подготовить все коммуникации, закрепив надёжно на поверхности потолка.
6. Далее нанести по периметру основного потолка разметку, отмечая где будет установлена решётка. Для качественной разметки следует использовать уровень.

Перед тем как приступать к установке потолка Грильято, необходимо заранее подготовить инструменты, которые могут понадобиться во время ремонтных работ

Важно соблюдать схему монтажа:

• Выполнить все необходимые расчёты;
• Затем закрепить по нанесённой разметки стартовый уголок по всему периметру;
• Закрепить направляющие с помощью подвесов, входящих в комплектацию подвесного потолка, соблюдая расстояние между ними около одного метра – крепятся они на одном уровне к подвесам.

Детали 2,4 м и 0,6 м крепятся параллельно относительно друг друга в следующей последовательности: вначале детали 2,4 м, затем – 1,2 м, затем – 0,6 м

Важно! Чем большими квадратами будет сделана конструкция, тем тщательней необходимо проводить подготовку основного потолка.

В конечном итоге должна получиться ячеистая обрешётка, на которую впоследствии монтируются основные модули.

Подвесной потолок решетчатый: офисный вариант

Подвесные потолки наиболее часто монтируют в офисных помещениях, в помещениях магазинов, выставочных залов, в фае театров и т.д. Высота основного потолка должна позволять установить такую конструкцию.

Они пользуются спросом благодаря многим качествам:

• Доступная цена;
• Звукоизоляция;
• Возможность замены некоторых частей;
• Скорость монтажа;
• Возможность зрительно увеличить помещение;
• Возможность скрыть коммуникации.

Подвесные потолки Грильято, как правило, устанавливают в магазинах или офисах, потому что они обеспечивают хорошую звукоизоляцию и тщательно скрывают коммуникации на потолочной поверхности

Существует большой выбор типов конструкций, но не все они применяются в офисах.

Наиболее подходящие конструкции:

• Кассетные потолки;
• Реечные потолки;
• Потолки Грильято.

Чаще в помещениях офиса можно увидеть именно потолки Грильято. Они идеально подходят для такого типа помещений. Основными критериями при выборе именно этих потолков, служит красота потолков Грильято и сочетание с офисным освещением и интерьером. Несомненно, данный вид потолков подойдёт и для производственных помещений, для жилых домов он тоже не исключение.

Правильный выбор цвета и формы украсят интерьер любой квартиры, дополнят его и даже помогут скрыть недостатки, отвлекая взгляд на столь необычную конструкцию в квартире.

Ячеистые подвесные потолки

Ячеистый потолок это – конструкция с решетчатой структурой представляющая собой сеть из ячеек. На вид невольно воспринимается как пчелиные соты с открытыми ячейками. Не случайно к данному виду конструкций применяют и другое название: решетчатый потолок.

Существует несколько вариантов ячеек для потолка:

• Овальная форма ячеек выполнена в виде овалов;
• Квадратная форма соответственно квадратам;
• Шестигранная форма – шестигранные ячейки;
• Треугольная форма – треугольные ячейки;
• Фигурная форма – ячейки в виде различных фигур.

Существует большой выбор различных ячеек для потолка Грильято, выбирать которые следует с учетом дизайна помещения

По цвету и форме для дизайна помещений имеется огромный объём вариантов. Можно подобрать вид ячеистого потолка на любой вкус, к любому интерьеру. Например, ячеистый потолок Грильято может дать полёт фантазии для творческих людей, предоставляя возможность создавать почти авторские конструкции.

В ячеистый потолок легко монтируются системы пожаротушения, вентиляции, различные электрические провода, точечные светильники, что актуально не только в офисах. Промышленные предприятия активно применяют ячеистые потолки, как в личных кабинетах, так и в помещениях рабочих залов. Ячеистая конструкция не утяжеляет и не нагромождает потолок, а наоборот делает его как бы лёгким, «воздушным». Грамотно подобранный цвет не будет отвлекать, создавать дискомфорта. Оптимальные расцветки – бежевый, белый, серебряный, серый. Но при необходимости выделить потолок, как важную часть интерьера, подчеркнуть его красоту, можно и поэкспериментировать с расцветками, выбрать цвет более привлекающий внимание, подчёркивающий важность присутствия ячеистого потолка в дизайнерской задумке.
