Подсоединение двойного выключателя: Как подключить двухклавишный выключатель

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

• рамка;
• механизм для электроустановки;
• клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

• клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
• винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

• Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
• Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
• Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
• Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

• отвертка крестового типа
• отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
• нож или специальный инструмент, который очищает провода от изоляции;
• пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

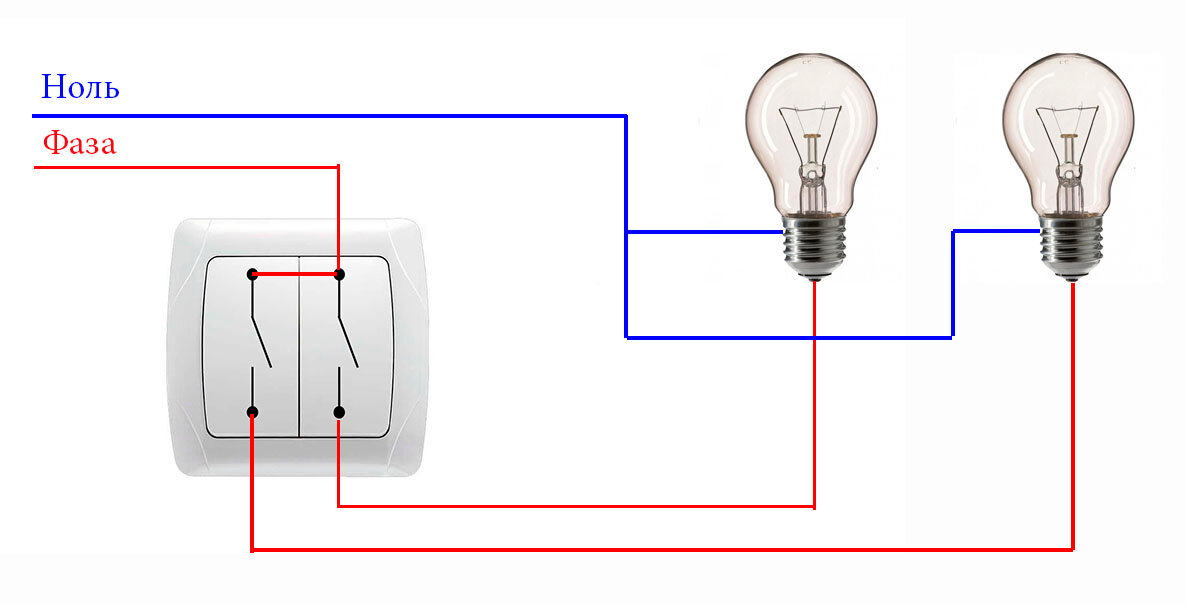

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

1. Определяется фазный провод и подводится к месту установки выключателя.
2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
3. Пластмассовые клавиши снимаются.
4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

22.09.201922.09.2021 от admin

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель.

Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Originally posted 2019-09-22 08:25:34. Republished by Blog Post Promoter

Подключение 2-позиционного переключателя

---

    Как подключить 2-позиционный переключатель. Подключение 2-позиционного выключателя настолько просто, насколько это возможно, когда речь идет об основной проводке дома. Прежде всего, нам нужно пройтись по терминологии, чтобы вы точно знали, о чем идет речь.

Перейдите на мою страницу терминологии переключателей  , где я обсуждаю термины, используемые для различных типов бытовых электрических переключателей. Это также должно помочь в понимании функций каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, это управляет потоком энергии (включение/выключение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. д.)

Сейчас типичная цепь будет содержать трехжильный кабель , известный как romex. Кабель состоит из черного провода, белого провода и оголенного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Неизолированная медь = заземление

При подключении двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

Теперь на диаграмме выше источник питания поступает слева. Обратите внимание, что черный провод — это единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне 2-позиционного переключателя, и черный провод от другого винта на 2-ходовом переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д..). Белые провода соединены гайками вместе, чтобы они могли продолжать цепь.

Теперь что касается провода заземления. Очень важно также подключить провод заземления к выключателю. Зеленый винт на 2-позиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (оголенные медные провода) теперь подключены (входное заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защищенную цепь, поскольку все заземления не повреждены.

Итак, чего мы достигли. При подключении 2-позиционного переключателя. На схеме ниже показана основная концепция подачи электроэнергии на нагрузку. Предположим, что нагрузка, которой вы управляете, является легкой. Электричество поступает от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), затем к свету и возвращается через нейтральный провод (белый). Это законченная цепь.

Теперь, поняв приведенную выше диаграмму, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите поток от черного провода (горячий провод) к нагрузке и обратно через белый. провод (нейтральный). Это должно дать вам хорошее базовое понимание того, как работает схема 2-позиционного переключателя, и поможет вам добавить или изменить 2-позиционный переключатель.

Итак, теперь, когда вы имеете общее представление о подключении 2-позиционного переключателя, давайте посмотрим на следующие схемы 2-позиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая 2-сторонняя цепь — питание подается на выключатель

---

Базовая 2-сторонняя цепь — питание подается при освещении

---

Подача питания на выключатель — с 2 последовательными лампами

---

Подача питания при свете — с 2 двухпозиционными переключателями и 2 индикаторами

---

Подача электроэнергии при свете — с двухпозиционным выключателем и розеткой

---

Подача питания на выключатель/розетку — с подсветкой

---

Позвольте Тиму Картеру из AskTheBuilder. com показать вам несколько полезных советов по установке и подключению 2-позиционного переключателя.

Подключение трехходового выключателя: пошаговое руководство

Фото: istockphoto.com

В стандартном однополюсном выключателе один выключатель света управляет одним осветительным прибором — включением/выключением. Все становится немного сложнее с проводкой трехпозиционного выключателя, в которой есть два выключателя и один свет. Однако когда вы понимаете, как электричество распространяется в цепи такого типа, они начинают обретать смысл.

Хотя установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера могут успешно заменить старые выключатели новыми, если это разрешено местными нормами. Замена трехпозиционного переключателя — простая задача, но она требует больше усилий, чем замена однополюсного переключателя. Если вы планируете такую ​​замену, вы должны иметь практические знания о проводке переключателя. Если вам неудобно заменить выключатель, вызовите электрика.

Безопасность всегда является главным фактором при выполнении любой проводки. Прежде чем делать что-либо еще, всегда отключайте электричество в распределительной коробке и используйте тестер напряжения, чтобы проверить провода в распределительной коробке, чтобы убедиться, что они не горячие.

СВЯЗАННЫЕ: Руководство покупателя: лучшие тестеры напряжения

Что такое проводка трехпозиционного переключателя?

Неприятно возвращаться домой поздно ночью и натыкаться на другой конец темной комнаты в поисках выключателя. Это только один случай, когда 3-позиционные выключатели (также известные как 3-полюсные выключатели) удобны: эти выключатели позволяют пользователям включать центрально расположенный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы. . Настройка с 3-позиционным переключателем будет работать даже с диммерным переключателем, если он предназначен для 3-контактной проводки.

Отдельные 3-позиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в настройке. По сути, трехпозиционный переключатель представляет собой тумблер.

Реклама

Типы проводов, используемых в 3-полюсных переключателях

Два разных типа проводов используются для подключения стандартного 3-позиционного переключателя, чаще всего это кабель 14/2 и кабель 14/3. Цифра 14 обозначает сечение провода (рассчитанное на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле. Количество проводников в разных кабелях важно, потому что в одной секции 3-позиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба переключателя управляли светом.

В некоторых домах может быть провод 12-го калибра, а не 14-го, что просто означает, что провод рассчитан на больший ток. 12-й калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.

Детали 3-позиционного переключателя

Когда вы снимаете пластину выключателя света и заглядываете внутрь — или изучаете схему работы 3-позиционного переключателя — вы можете задаться вопросом о разноцветных проводах и о том, что означают эти цвета. , к чему они должны подключаться и что трогать (и не трогать). Вот 411 на деталях, с которыми вы столкнетесь при подключении трехпозиционного переключателя.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

Проводные кабели

Кабель 14/2 NM содержит два проводника: один черный и один белый. Он также содержит третий оголенный медный провод. Кабель проходит от источника питания к первому распределительному щитку в описанной здесь типичной трехпроводной схеме, но возможны и другие конфигурации проводки (см. ниже). Следующие цвета электрических проводов являются стандартными, но для разных марок проводов могут использоваться провода разного цвета.

• Черный провод : Это горячий провод, который передает электричество от источника питания к первому выключателю в типичной 3-полосной схеме. Его также называют «общим проводом» или «линейным проводом». Если выключатель не выключен, этот черный провод всегда горячий.
• Белый провод: Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях питание должно возвращаться к источнику энергии, и это работа нейтрального провода.
• Заземляющий провод : Заземляющий провод представляет собой оголенный медный провод или зеленый провод, предназначенный для обеспечения определенной меры безопасности. Когда цепь работает правильно, заземляющий провод не несет электричества. Если возникает проблема, такая как короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).

Кабель 14/3 NM состоит из оголенного медного провода и трех жил: черного, белого и красного. В типичной трехсторонней установке кабель 14/3 проходит от первого распределительного щитка ко второму распределительному щитку.

Объявление

• Черный провод : Черный провод — это горячий провод, но также и путевой провод. В 3-полосной схеме черный провод (вместе с красным проводом) является проводом-путешественником. Это связано с тем, что мощность передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
• Красный провод : Второй горячий/путевой провод — это красный провод, который служит той же цели, что и черный провод между двумя распределительными коробками. В зависимости от конфигурации тумблера, либо красный провод, либо черный провод будут горячими, если свет горит, но не оба.
• Белый провод : Белый провод кабеля 14/3, по-прежнему считающийся нейтральным, служит для передачи электричества обратно к источнику питания для замыкания цепи.
• Провод заземления : Этот провод также служит той же цели, что и кабель 14/2, для отвода избыточного электричества на землю в случае короткого замыкания или неисправности.

Нейтральные провода

В типичном трехпозиционном переключателе белые нейтральные провода не подключаются к фактическим переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, который обычно представляет собой клемму шины на панели выключателя.

Нейтральные провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажными гайками делают это намного проще. Соединители проводов, такие как соединители Aigreat с рычажной гайкой, работают, поднимая рычаг, вставляя конец провода, а затем нажимая рычаг обратно вниз, чтобы зафиксировать провод на месте.

Контактные провода

При подключении 3-полюсных выключателей всегда имеется два контактных провода, соединяющих один переключатель с другим. Чтобы 3-позиционный переключатель работал, электричество должно быть направлено либо через один контактный провод, либо через другой, и маршрут зависит от того, находится ли тумблер в положении «вверх» или «вниз».

Реклама

Когда первый выключатель включает свет, электрический ток проходит через один из проводов бегунка. Однако, если второй переключатель используется для выключения света, то ток будет проходить через другой контактный провод, когда первый переключатель включает свет. Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой: вот как трехпозиционный переключатель направляет электричество либо по красному, либо по черному проводу, чтобы оба переключателя могли управлять светом.

Винтовые клеммы

В 3-позиционном переключателе каждая винтовая клемма имеет свое назначение. Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена ​​цветным винтом. Расположение винтов часто одинаково от переключателя к переключателю. Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к выключателю.

• Черная винтовая клемма : Черный (или самого темного цвета) винт крепится к черному общему проводу кабеля 14/2. Терминал может быть помечен как COM.
• Зеленая винтовая клемма : Зеленая винтовая клемма — это клемма заземления. В обеих распределительных коробках находятся два провода заземления: один от кабеля 14/2, а другой от кабеля 14/3. Оба эти провода заземления должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
• Две контактные клеммы : В дополнение к черной и зеленой клеммам имеются еще две винтовые клеммы, часто из латуни. Это пассажирские терминалы. Неважно, какой контактный провод (красный или черный) подключается к какой контактной клемме, если он одинаков в обеих распределительных коробках. Например, если красный контактный провод находится на верхней контактной клемме в первой коробке, он также должен быть на верхней контактной клемме во второй коробке.

Альтернативные схемы подключения 3-позиционного переключателя

Хотя описанная выше конфигурация проводки является типичной, это не единственный способ подключения 3-позиционного переключателя. Конфигурация определяется тем, где питание входит в цепь (на выключатель или в осветительную арматуру). Альтернативные конфигурации проводки должны выполняться только электриком.

Advertisement

Если мастер открывает распределительную коробку и находит белый провод с черной изолентой на нем, белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что замена трехпозиционного переключателя не требует прокладки нового провода. Это просто вопрос отключения одного переключателя и подключения нового.

Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель новым трехпозиционным переключателем — это пометить каждый провод клеммой, к которой он подключен, прежде чем отсоединять провода от старого переключателя. Затем достаточно просто подключить правильные провода к нужным клеммам нового переключателя.

Как подключить 3-позиционный переключатель

Если вы когда-либо успешно заменяли однополюсный переключатель, заменить 3-позиционный переключатель не составит труда. Самое большое отличие в том, что в коробке есть дополнительный провод. Дополнительный провод — это «путешественник», который соединяет два переключателя друг с другом.

При подключении трехпозиционного выключателя обычно сначала прокладывают провода от одного выключателя к светильнику, а затем ко второму выключателю. Независимо от того, подключен ли ваш переключатель таким образом, переключатели все равно можно заменить, используя метод, описанный в следующих шагах по подключению 3-позиционного переключателя.

СВЯЗАННЫЕ: Руководство покупателя: Лучшие выключатели света с датчиком движения

ШАГ 1: Отключите питание на сервисной панели.

Фото: istockphoto.com

Найдите панель выключателя в доме. Найдите этикетку рядом с автоматическим выключателем, на которой указано, где находится трехпозиционный переключатель. Отключите рубильник.

Прежде чем перейти к следующему шагу, обязательно проверьте переключатель, чтобы убедиться, что питание выключено.

ШАГ 2: Вытащите старый переключатель.

Открутите два винта на пластине переключателя, затем снимите пластину, чтобы открыть старый переключатель. Отвинтите фиксаторы, удерживающие переключатель на месте. У проводов должно быть достаточное усилие, чтобы можно было аккуратно вытащить выключатель из отверстия с присоединенными проводами.

Реклама

ШАГ 3: Посмотрите на провода, чтобы определить их тип.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

В зависимости от способа подключения переключателя внутри могут быть два разных типа проводов. Если есть белый провод, черный провод и провод заземления, это стандартный кабель 14/2. Если есть черный провод, белый провод, красный провод и провод заземления, то это кабель 14/3.

ШАГ 4: Определите общий провод и пометьте его.

В коробке должно быть восемь проводов. Среди них два белых нейтральных провода, соединенных с проволочной гайкой, три круглых провода, соединенных с проволочной гайкой, черный и красный провода и черный провод, соединенный с медной или черной винтовой клеммой. Черный провод называется общим проводом. Перед отсоединением наклейте на него кусок изоленты, чтобы потом было легко запомнить, какой провод общий.

ШАГ 5: Откройте вторую распределительную коробку и найдите эти провода.

Во втором распределительном щитке должно быть всего четыре провода: белый провод, красный провод, черный провод и провод заземления. Белый провод может быть помечен черной краской или изолентой, чтобы показать, что это горячий провод. Черный провод идет к общей клемме, и это общий провод в коробке. На этом этапе полезно пометить общий провод, чтобы его было легко идентифицировать позже.

ШАГ 6: Открутите гайки и отсоедините провода.

Перед отсоединением проводов убедитесь, что вы знаете, для чего они нужны, и что они четко промаркированы. Затем скрутите гайки с проводов и ослабьте винты клемм, чтобы оголенные концы проводов были видны и больше не были прикреплены к выключателю.

ШАГ 7: Установите и подключите новые переключатели к проводам.

Фото: istockphoto.com

Перед установкой новых переключателей убедитесь, что они одинаковые. Поскольку конфигурации проводов могут различаться в зависимости от марки, проще всего установить один и тот же переключатель в обоих местах.

Объявление

Определите общие провода и общие клеммы на новых переключателях по маркировке или по цвету. Найдите черную или медную клемму в нижней части переключателя. Затем подключите общие провода к общим клеммам.

Теперь пришло время подключить красный контактный провод к обоим переключателям. Красные провода подключаются к верхней части переключателя. Обязательно подключите его к одному и тому же месту, либо в верхней правой, либо в левой части обоих блоков.

В обеих коробках есть второй провод, и пришло время их подключить. Контактный провод первого блока — это черный провод, не помеченный как общий провод, а контактный провод другого блока — белый с черной краской или черной лентой на нем. Подключите эти провода к открытым верхним клеммам, которые не используются красным проводом.

Теперь скрутите и соедините белые нейтральные провода в первой коробке с помощью гайки, а затем скрутите и закрепите три провода заземления в первой коробке. Затем конец самого короткого заземляющего провода необходимо подключить к зеленой клемме выключателя.
