Подложка под теплый пол водяной

Содержание

• Назначение подложки
• Требования к теплоизоляции
• Как правильно выбрать
• Заключение

Укладка теплого пола включает в себя ряд последовательных действий, которые требуют строго соблюдения технологического процесса. Пирог теплого пола состоит из нескольких слоев. Нельзя сказать, что один из слоев пирога менее важен. Каждый выполняет свою функцию и в совокупности получается достичь отличных показателей. Так, один из важных слоев – теплоизоляция или подложка под теплый водяной пол. На современном рынке подложка сегодня представлена в самых разных видах. В этой статье, мы хотим рассказать вам обо всех особенностях этого материала, какую роль он выполняет и как правильно выбрать подложку под водяной теплый пол.

Назначение подложки

Не секрет, что эффективность всей отопительной системы напрямую зависит от правильности подключения теплого водяного пола и его монтажа. Но не менее важную роль играет и выбор подложки под теплый пол. Ведь если неправильно выбрать обычную подложку, то если у вас самое дорогое и современное оборудование, эффективность всей системы будет низкой. И причиной будет то, что вся тепловая энергия уходит в пол, а не вверх в помещение. Более того, известно, что около 80 процентов всей тепловой энергии теплого водяного пола. Кроме всего прочего, подложка для теплого водяного пола служит и в качестве отражения тепловой энергии. Многие подложки имеют специальную нанесенную отражающую пленку.

Итак, теплоизоляционный слой укладывается непосредственно на черновую стяжку. То есть она берет на себя основной удар по защите проникновения холодного потока воздуха от пола. Особенно серьезно следует отнестись к выбору теплоизоляционной подложки если вы проживаете на первом этаже и у вас на полу грунт. В таком случае слой изоляции должен быть соответствующим. Но помимо защиты от промерзания, подложка также должна не пропускать все тепло, издаваемое от водяного контура. И как раз-таки наличье отражающей пленки отражает все тепло вверх, а теплоизоляция препятствует прохождению холодных потоков.

Требования к теплоизоляции

К используемой подложке для теплого водяного пола предъявляется ряд требований, среди которых:

• Теплоизоляция на высоком уровне.
• Достаточная гидроизоляция.
• Возможность отражать тепловую энергию.
• Полностью безопасное для здоровья человека и окружающей среды.
• Устойчивость к изменению температуры.
• Удобный и простой монтаж.
• Устойчивость к деформациям.
• Устойчивость к огню.
• Гладкая и упругая поверхность.

Безусловно, сложно найти оптимальный вариант. Сегодня существует большое количество теплоизоляционных материалов и каждый из них в той или иной мере соответствует перечисленным требованиям. Однако на фоне всех остальных ярко выделяется пенополистирол. Этот материал наиболее близок ко всем перечисленным требованиям. Например, сегодня изготавливаются пенополистирольные маты с бобышками. Это специальное устройство, которое значительно упрощает и ускоряет процесс монтажных работ.

Далее предлагаем вам рассмотреть ряд материалов, которые сегодня встречаются на современном рынке.

Используемые материалы для укладки под теплый пол должна обладать определенным характеристикам. Однако, как показывает практика, многие используют первый попавшийся под руки утеплитель. Такой подход неэффективный. Так, используемый материал должен соответствовать следующим параметрам:

• Самоклеящийся полиэтилен фольгированный. Толщина подложки для теплого водяного пола 8 мм. Отличается прекрасными показателями по звукоизоляции, гидроизоляции и отражению тепловой энергии.
• Односторонний ламинированный полиэтилен. Толщина такого теплоизолятора также составляет 8 мм. Отличается водоустойчивостью и прекрасными теплоизоляционными свойствами.
• Вспененный полиэтилен. Толщина подложки под теплый пол составляет 2 мм.

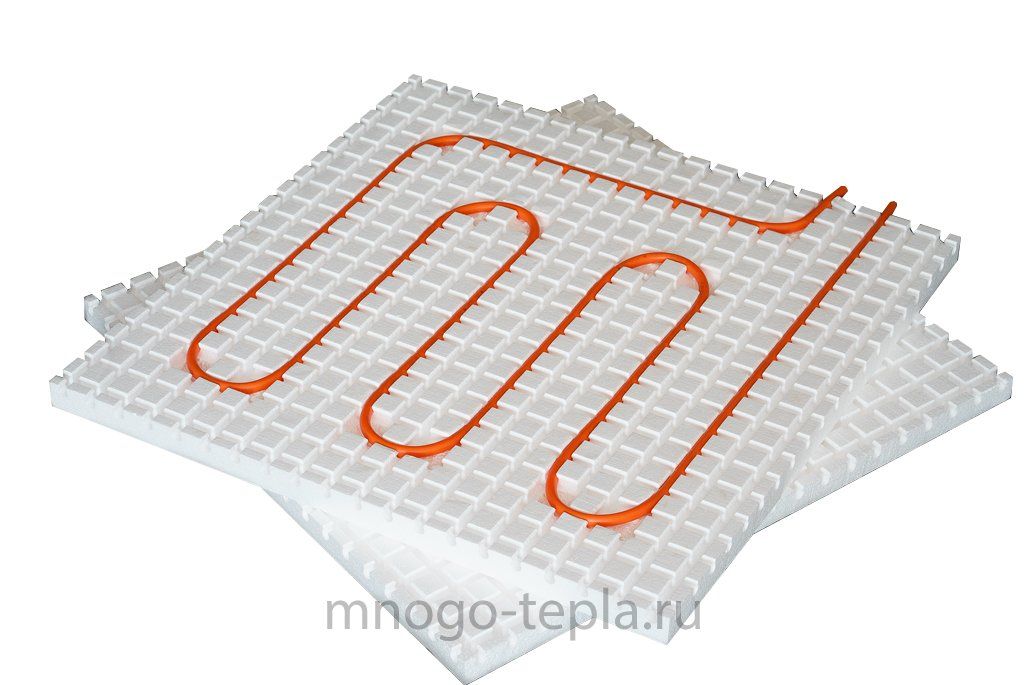

• Фольгированный полистирол.  Имеет разную толщину. На лицевой стороне есть разметка для укладки труб теплого водяного пола.
• Подложка Туплекс. Толщина изделия составляет 3 мм.
• Пенопластовая подложка с лавсановым покрытием. Толщина изделия 3 мм.

Обратите внимание на то, что перечисленные здесь подложки преимущественно тонкие. Но при этом такие материалы отлично справляются со своей главной целью. Более того, их использование позволяет сократить толщину отопительного пирога.

Как правильно выбрать

Итак, теперь рассмотрим конкретные советы того, на что следует обращать внимание при выборе подложки под теплый водяной пол. Но помните, не кидайтесь на разрекламированный товар. Не всегда он имеет высокое качество. Прежде всего обращайте внимание на технические характеристики. Итак, прейдя в специализированный магазин, смотрите на следующие факторы, которые будут перечисляться в этом подразделе.

Теплопроводность является одним из важных факторов. Выбирайте ту подложку, которая имеет наименьший показатель по теплопроводности. Это означает, что утеплитель будет не пропускать тепловую энергию вниз, а удерживать ее и направлять вверх. Хорошо, если изделия укомплектуется отражающей пленкой. В таком случае отражение энергии позволяет экономить на обогреве жилого пространства.

Прочность и устойчивость к динамическим и постоянным нагрузкам. Нередко можно встретить подложку, которая под воздействием продолжительной нагрузки изменяет свою форму, например, сужается. Как следствие это сказывается на теплопроводности. Поэтому обращайте внимание на высокую прочность и способность сохранять свою форму. Более того, заранее подумайте, какого рода нагрузка будет в вашем помещении.

Технологичность подразумевает простоту работы. Если сравнивать разные материалы, то этот показатель сильно отличаться. Работать с некоторыми приходится долго и нудно. С другой стороны, есть те, которые очень просты при монтаже. Например, подложка с бобышками имеет специальную систему соединения. Более того, некоторые подложки легко резать, так как они очень тонкие.

Немаловажно обращать внимание и на наличье особых свойств, например, наличье разметки на лицевой стороне или маты с бобышками. Безусловно, это очень упрощает и ускоряет монтажные работы. Без разметки придется наносить ее самостоятельно. По этой причине можно допустить ошибку при укладке контура.

Стоимость является также немаловажным фактором. Если произвести правильные расчеты, то можно достичь максимальной экономии на самом отоплении. Поэтому если вы нашли хорошую подложку под теплый водяной пол по высокой цене, то не стоит экономить, ведь такую систему изготавливают на продолжительный период времени. Если сэкономить и приобрести подложку низкого качества по маленькой цене, то у вас будут перерасходы при обогреве помещения.

Обязательно обращайте внимание на экологичность утеплителя. При нагревании теплого пола некоторые теплоизоляционные материалы имеют свойство выделять вредные вещества в воздух. А, учитывая, что подложка будет сталкиваться с высокой температурой, то этот фактор крайне важен.

Каждый должен понимать, что звук передается по воздуху. По этой причине при ходьбе по полу может издаваться определенный шум. По этой причине выбранная подложка должна обладать шумопоглощающим эффектом.

Важно! Некоторые утверждают, что подложка под теплые полы должна быть устойчива к ультрафиолетовым лучам. Но это необязательно, ведь она заливается в стяжку и не имеет никакого контакта с лучами солнца. Поэтому на эту характеристику не следует обращать внимание.

Другое важное свойство – гидроизоляция. Выбранный теплоизоляционный материал под теплый водяной пол должен быть устойчивым к влаге. Если укладывается водяной контур, то в случае утечки трубы, материал не должен пропускать влагу. Это позволит исключить затопление проживающих соседей снизу.

Важно! Если выбранная подложка не отличается высокой гидроизоляцией, то отопительный пирог обязательно должен иметь этот слой. Например, обработка гидроизоляционным материалом осуществляется черновая стяжка.

Итак, если вы при выборе подложке для теплого пола будете ориентироваться на эти показатели, то вы сможете выбрать качественный продукт, который позволит вам экономить деньги. Более того, это позволит вам значительно экономить деньги на отоплении жилого помещения.

Заключение

Итак, вот мы и рассмотрели с вами все особенности того, какую подложку выбрать для теплого водяного пола. При правильном выборе, напольное отопление будет высокоэффективным. Чтобы нагреть полы и помещение в целом вам не нужно будет тратить большое количество энергоресурсов. А это положительно скажется на квитанциях по оплате за коммунальные услуги.

Мы надеемся, что этот материал был полезным для вас. Вы узнали о том, какую роль выполняется подложка под напольное отопление. Делитесь своим опытом с начинающими домашними умельцами о том, какую подложку выбрали вы под укладку теплого водяного пола. Ваш опыт будет неоценим. Чтобы закрепить всю теорию, мы предлагаем вам посмотреть подготовленный видеоматериал.

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как делать сухую стяжку пола своими руками
• Сухая стяжка Кнауф своими руками: инструкция, отзывы

Подложка под водяной теплый пол

Стоимость продукции

от 275 ₽/м

² Точный расчет сметы за 15 минут в день обращения

В случае, если вы не уверены в параметрах — наши специалисты проконсультируют вас по всем вопросам.

+7 (901) 615-21-87

Теплоизоляционные маты для пола от производителя

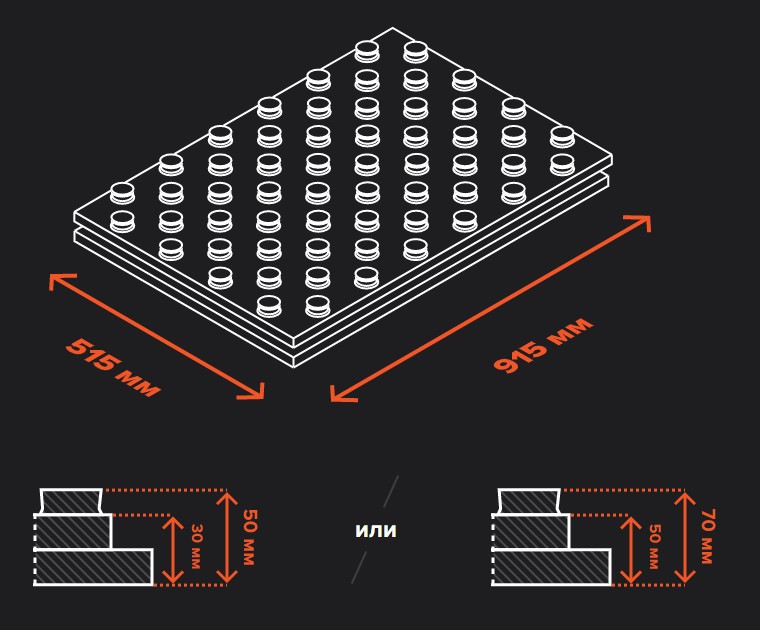

Подложка из пенопласта под водяной теплый пол с бобышками для труб любых диаметров — универсальная плита с рельефной поверхностью, применяется как теплоизоляционное основание для водяной системы пола с толщиной материала от 30 мм и высотой бобышек до 20 мм.

23дБ уровень звукоизоляции

30 кг/м³ плотность пенопласта

0,036 Вт/(м•К) теплопроводность материала

По сравнению с аналогами теплоизоляционные маты из пенопласта является более выгодным и надёжным решением. Никаких армирующих сеток и дополнительных стяжек не нужно, бобышки надёжно фиксируют трубу, легко и просто монтируются.

Прайс-лист на маты

#	Наименование продукции (марка)	Цена за 1 м2
1	Мат водяного теплого пола (ППС25) толщиной 30 мм	275 ₽
2	Мат водяного теплого пола (ППС25) толщиной 40 мм	320 ₽
3	Мат водяного теплого пола (ППС25) толщиной 50 мм	358 ₽

Стандартный диаметр канала для труб обогрева — 16 мм, 18 мм, 20 мм.

Изготовим маты любой толщины, плотности и сложности по желанию заказчика.

Прайс-лист

Смотреть/скачать прайс-лист на теплоизоляционные маты от завода «ПолиКомНК»

Основные преимущества теплоизоляционных матов

Теплоизоляционные маты на 20% уменьшают тепловые потери от водяных труб и до 50% экономят денежные средства за отопление.

Сверхпрочность

Не проседает под слоем стяжки за счет высокой плотности материала

Самозатухание

Качественная плита, если ее поджечь, через 4 с сама потухнет

Экологичность

Не создает испарений и запахов, не впитывает воду из стяжки

Энергоэффективность

Не отводит тепло в пол за счет низкой теплопроводности материала

Частые вопросы

Пенопласт — это один из самых эффективных утеплителей, тем не менее у многих есть вопросы, для вашего удобства мы постарались заранее на них ответить.

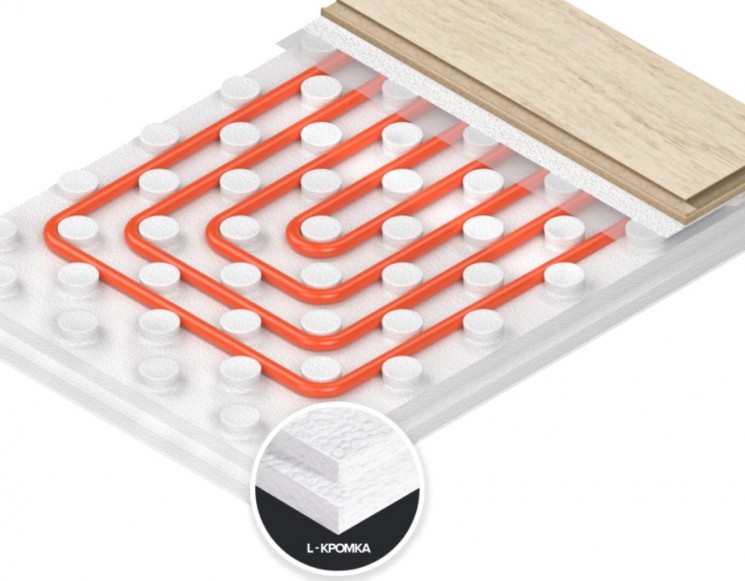

• Зачем нужны бобышки на плите?

  Бобышки необходимы для закрепления трубы без применения дорогих комплектующих. Это значительно экономит денежные средства.

• Как упаковывается подложка для доставки?

  Мы упаковываем подложку в в гофроящик. В одном гофроящике, например, положек толщиной 30 мм — 15 шт, 50 мм — 10 шт.

• Чем ваша подложка лучше стандартных листов?

  Наша подложка исключает дополнительные материалы для обвязки и фиксации трубы, снижает трудозатраты.

• Трубы какого типа и диаметра подойдут к вашей подложке?

  Подойдут металлопластиковые и полиэтиленовые (РЕ-Х и РЕ-RT) трубы диаметром от 16 до 20 мм.

Заявка на патент США на СПОСОБ И УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ. Заявка на патент (заявка № 20160377300, выданная 29 декабря 2016 г.) № 14/860,065, поданной 21 сентября 2015 г., которая является продолжением заявки на патент США Сер.

№ 12/550,111, поданной 28 августа 2009 г. и в настоящее время запатентованной как патент США. 9188348, полное раскрытие которого включено сюда в качестве ссылки.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Варианты осуществления настоящего изобретения обычно относятся к подстилающим слоям, связанным с системами лучистого обогрева пола или стен. Более конкретно, один вариант осуществления настоящего изобретения включает в себя множество выступов, приспособленных для размещения и прочного закрепления проводов или труб, связанных с системой лучистого отопления.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Хорошо известны напольные и настенные системы отопления и охлаждения, в которых используется теплопроводность и лучистое тепло, например, для контроля климата в помещении, а не принудительное воздушное отопление, основанное на конвекции. Тепло обычно вырабатывается серией труб, по которым циркулирует нагретая вода, или электрическим кабелем, сеткой или пленкой, которые выделяют тепло при подаче на них тока. Технология лучистого отопления в полах сегодня широко используется в домах и на предприятиях.

Электрические системы подогрева пола имеют очень низкие затраты на установку и хорошо подходят для кухонь, ванных комнат или помещений, требующих дополнительного обогрева, например, подвалов. Одним из преимуществ электрического теплого пола является высота установки. Например, наращивание пола может составлять всего около одного миллиметра, поскольку электрические кабели обычно связаны со специальной монтажной платой или непосредственно на черновом полу. Электрические теплые полы также монтируются очень быстро, обычно это занимает от полдня до суток в зависимости от размера обогреваемой площади. Кроме того, время прогрева, как правило, сокращается, поскольку кабели прокладываются близко к готовому полу, то есть к плитке, где прямое соединение осуществляется с источником тепла, а не с накопительным водонагревателем, как в жидкостных системах. Электрические системы предлагаются в нескольких различных формах, например, в которых используется длинный непрерывный кабель или в которых используется мат со встроенными нагревательными элементами. Чтобы максимизировать теплопередачу, также можно использовать бронзовый экран или нагревательный элемент из углеродной пленки. Системы углеродной пленки обычно устанавливаются под проводом и на тонкой изоляционной подложке, чтобы уменьшить потери тепла на черновой пол. Виниловые покрытия, ковры и другие мягкие напольные покрытия можно нагревать с помощью элементов из углеродной пленки или бронзовых экранных элементов.

Другой тип системы внутрипольного отопления основан на циркуляции горячей воды, т. е. «водяная» система. В водяной системе теплая вода циркулирует по трубам или трубам, которые встроены в пол, и обычно используются трубы диаметром от 11/16 дюйма до 1 дюйма для циркуляции горячей воды, от которой исходит тепло. Размер труб обычно приводит к более толстому полу, что может быть нежелательно. Еще один недостаток водяной системы заключается в том, что необходимо постоянно поддерживать резервуар для хранения горячей воды, что менее эффективно, чем электрическая система подогрева пола.

Чтобы обеспечить равномерный нагрев пола, желательно, чтобы провода располагались в определенных местах. Одна такая система раскрыта в публикации заявки на патент США № 2009/0026192, выданной Fuhrman («Fuhrman»), которая полностью включена в настоящий документ посредством ссылки. Фурман раскрывает мат с множеством шипов, отходящих от него, которые помогают определить расположение проводов. Коврик с соответствующими шипами укладывается на черновой пол со слоем клея между ними. Над шпильками наносится еще один слой клея. Шпильки также помогают отделочникам сформировать правильную толщину пола. Таким образом, шпильки обеспечивают место для переплетения провода или проводов, которые используются в системе отопления. Однако провод Фурмана не закреплен между соседними шпильками и все же может отделиться от них, что может привести к неравномерному нагреву или повреждению провода. Кроме того, Fuhrman описывает непрерывный мат, в котором последующие слои клея не способны взаимодействовать с ранее нанесенными слоями.

Таким образом, в области напольных покрытий давно ощущается потребность в создании системы, позволяющей размещать и закреплять различные провода, связанные с системой обогрева пола, что также облегчает создание прочного пола. В следующем раскрытии описывается усовершенствованная подложка, приспособленная для закрепления множества проводов или водопроводных труб, которая также обеспечивает механизм, позволяющий последовательным слоям клея взаимодействовать друг с другом для образования более связанной системы напольного покрытия.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Одним из аспектов настоящего изобретения является создание системы для крепления множества проводов или труб, связанных с системой обогрева пола (далее «нагревательный элемент»). Более конкретно, один вариант осуществления настоящего изобретения представляет собой систему, состоящую из базового элемента с множеством отходящих от него выступов. Выступы расположены таким образом, чтобы прочно закрепить между ними по меньшей мере один нагревательный элемент. В некоторых вариантах осуществления настоящего изобретения также используются выступы в форме кольца, которые будут более подробно описаны ниже. Опять же, выступы предпочтительно расположены таким образом, чтобы прочно закрепить нагревательные элементы, тем самым защищая провод и сохраняя его предпочтительное положение. В одном варианте осуществления настоящего изобретения на нижний слой основы наносят теплоотражающий тонкий слой фольги, который направляет тепло к готовому полу, а не к черновому полу. Подкладочный слой согласно одному варианту осуществления настоящего изобретения изготавливают вакуумным формованием, термическим формованием, литьем под давлением, формованием с раздувом, литьем или любым другим подобным методом формования.

Еще одним аспектом настоящего изобретения является создание слоя подстилающего слоя, который облегчает склеивание следующих друг за другом слоев напольного покрытия. Более конкретно, основание одного варианта осуществления настоящего изобретения включает по меньшей мере одно отверстие, которое позволяет клею, нанесенному выше и ниже нижнего слоя, соединяться друг с другом. «Клей», используемый в данном документе, означает тонкий слой, раствор, раствор, самовыравнивающуюся подложку и т. д. Клеи используются для прочного соединения подстилающего слоя с основанием, при этом слой клея первоначально наносится на основание вместе с подстилающим слоем. размещены на нем. Некоторые варианты осуществления настоящего изобретения включают основание с шероховатой контактной поверхностью или которое связано с проволокой или пластиковой сеткой, чтобы способствовать соединению между подстилающим слоем и клеевым слоем. Затем множество нагревательных элементов связывают с приливами подстилающего слоя. Как только заданная конфигурация проводов достигнута, второй слой клея помещается поверх нижнего слоя и связанных проводов, который заполняет пространство между соседними бобышками. Затем поверх второго слоя клея, предназначенного для размещения плитки, деревянного настила и т. д., наносят раствор или другие клеи. со вторым слоем клея, таким образом, обеспечивая непрерывный путь сцепления через толщину подстилающего слоя.

Отверстие (и отверстия, описанные ниже) также могут пропускать воду через слой подстилающего слоя. В частности, часто системы напольного отопления используются на открытом воздухе. Таким образом, отверстия в выступах и основании можно использовать для обеспечения стока воды с пола через черный пол в водосборник или дренажную систему. Отверстия также позволяют воздуху просачиваться через пол во время изготовления, что способствует отверждению некоторых типов клея.

В родственном аспекте настоящего изобретения в вариантах осуществления используется бобышка, имеющая сквозное отверстие. То есть некоторые бобышки по настоящему изобретению имеют форму кольца, имеющего внутренний диаметр и внешний диаметр. Внутренний диаметр также может быть связан с отверстием в основании, так что второй слой клея может быть расположен внутри бобышки для сообщения с первым слоем клея, что также создает усиленную связь между первым слоем клея и вторым слоем. клея. Выступы некоторых вариантов осуществления настоящего изобретения также являются по меньшей мере частично полыми с множеством отверстий, связанных с их верхней поверхностью. Полые бобышки уменьшают вес подстилающего слоя, что облегчает его укладку. Кроме того, ценится экономия материала при использовании полых бобышек. Полые бобышки в одном варианте осуществления могут содержать первый слой клея, так что второй слой клея сообщается с первым слоем клея через множество отверстий. В других вариантах осуществления настоящего изобретения такие отверстия отсутствуют и обеспечивается воздухонепроницаемый или, по меньшей мере, полугерметичный объем воздуха, который нагревается нагревательными элементами, чтобы способствовать регулированию тепла, излучаемого полом.

Еще одним аспектом настоящего изобретения является обеспечение расстояния между соседними выступами, которое однозначно соответствует диаметру или форме нагревательного элемента, чтобы помочь надежно закрепить его. Кроме того, в некоторых вариантах осуществления настоящего изобретения используются выступы, которые являются нежесткими и в некоторой степени податливыми, которые изгибаются для приема нагревательного элемента. Это вмешательство или фрикционная посадка между нагревательным элементом и выступом помогает закрепить и защитить нагревательные элементы.

Еще одним аспектом настоящего изобретения является обеспечение слоя подстилающего слоя по меньшей мере с одним выступом, который помогает облегчить оставшуюся конструкцию пола. Более конкретно, некоторые варианты осуществления настоящего изобретения включают выступы с выступающими вверх выступами, которые действуют как направляющие, помогающие отделочнику установить количество клея или цементного раствора, необходимое для доведения пола до заданного уровня. Предполагается, что такие выступы можно использовать для заливки цементного раствора поверх выступов, при этом верхние поверхности выступов остаются непокрытыми цементным раствором, чтобы определить конечный сорт. Это позволит отделочнику быть уверенным в том, что затирка находится на нужном уровне, без необходимости делать много измерений.

Еще одним аспектом настоящего изобретения является создание бобышек с выступающим наружу выступом. Более конкретно, в одном варианте осуществления верхняя часть боковой поверхности выступа, которая будет более подробно показана ниже, может состоять из непрерывной поверхности или, по меньшей мере, одного выступа, который в конечном счете расположен в пространстве между соседними выступами. Предпочтительно язычок упруго изгибается, так что нагревательный элемент может быть помещен между соседними выступами путем их изгибания. После этого поверхность или язычок помогут сохранить положение нагревательного элемента между двумя соседними бобышками.

Одним из аспектов настоящего изобретения является создание подложки, приспособленной для размещения и крепления по меньшей мере одного нагревательного элемента системы лучистого обогрева, содержащей: первое основание, имеющее внешний диаметр и внутренний диаметр; первую бобышку, имеющую внешний диаметр и внутренний диаметр, отходящие от первого основания, при этом первая бобышка имеет первую внешнюю поверхность; второе основание, имеющее внешний диаметр и внутренний диаметр; второй выступ, имеющий внешний диаметр и внутренний диаметр, отходящие от второго основания, причем второй выступ имеет вторую внешнюю поверхность; и при этом первая внешняя поверхность и вторая поверхность расположены на заданном расстоянии друг от друга для фрикционного закрепления по меньшей мере одного нагревательного элемента.

Еще одним аспектом настоящего изобретения является создание подкладочного слоя, имеющего основу с множеством отходящих от нее выступов, при этом по меньшей мере один выступ из множества имеет сквозное отверстие, а основание имеет по меньшей мере одно отверстие между множество боссов; и нагревательный элемент, расположенный между выступами из их множества, при этом выступы прочно фиксируют нагревательный элемент.

Еще одним аспектом настоящего изобретения является создание способа укладки пола, включающего: изготовление чернового пола; обеспечение слоя подстилающего слоя, имеющего основание с множеством выступов из него, при этом по меньшей мере один выступ из множества имеет сквозное отверстие, а основание включает по меньшей мере одно отверстие между множеством выступов; приклеивание слоя подстилающего слоя к основанию пола с помощью клеевого слоя между ними и присоединение нагревательного элемента; и размещение нагревательного элемента между выступами из их множества, при этом выступы прочно фиксируют нагревательный элемент.

Еще одним аспектом настоящего изобретения является создание подложки для соединения с элементом внутрипольного отопления, при этом подложка содержит базовый слой с первым выступом и вторым выступом, отходящим от него, которые приспособлены для обеспечения нагрева элемент, улучшение которого включает в себя: дыру в первом выступе.

Сущность изобретения не предназначена и не должна толковаться как представляющая полную степень и объем настоящего изобретения. Более того, ссылки, сделанные здесь на «настоящее изобретение» или его аспекты, следует понимать как обозначающие определенные варианты осуществления настоящего изобретения и не обязательно толковать их как ограничение всех вариантов осуществления конкретным описанием. Настоящее изобретение изложено с различными уровнями детализации в кратком изложении изобретения, а также в приложенных чертежах и подробном описании изобретения, и никакое ограничение объема настоящего изобретения не подразумевается ни включением, ни исключением — включение элементов, компонентов и т. д. в это краткое описание изобретения. Дополнительные аспекты настоящего изобретения станут более очевидными из подробного описания, особенно если рассматривать его вместе с чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Прилагаемые чертежи, которые включены в описание и составляют его часть, иллюстрируют варианты осуществления изобретения и вместе с общим описанием изобретения, приведенным выше, и подробным описанием чертежей, приведенным ниже. , служат для объяснения принципов этих изобретений.

РИС. 1 представляет собой вид в перспективе подкладочного слоя одного варианта осуществления настоящего изобретения;

РИС. 2 представляет собой вид сверху фиг. 1;

РИС. 3 представляет собой частичный вид сверху фиг. 2 показаны провода, расположенные между соседними бобышками;

РИС. 4 представляет собой вид спереди фиг. 3;

РИС. 5 представляет собой частичный разрез фиг. 2;

РИС. 6 представляет собой частичный вид в поперечном сечении системы напольного покрытия в соответствии с одним из вариантов осуществления настоящего изобретения;

РИС. 7 — вид сверху на бобышку и основание другого варианта осуществления настоящего изобретения;

РИС. 8 представляет собой вид сверху на бобышку и основание другого варианта осуществления настоящего изобретения;

РИС. 9 представляет собой поперечное сечение бобышки и основания другого варианта осуществления настоящего изобретения; и

РИС. 10 представляет собой вид спереди фиг. 9 после его формирования.

To assist in the understanding of the present invention the following list of components and associated numbering found in the drawings is provided herein:

#Components 2Underlayment layer6Base10Boss14Outer surface18Inner surface22Upper surface26Hole30Outer diameter34Inner diameter38Opening42Opening46Wire50Flooring system54Sub floor56Adhesive58Channel60Anti-fracture membrane62Adhesive66Flooring member70Grout74Wall78Lip

Следует понимать, что чертежи не обязательно выполнены в масштабе. В некоторых случаях детали, которые не являются необходимыми для понимания изобретения или затрудняют восприятие других деталей, могли быть опущены. Следует понимать, конечно, что изобретение не обязательно ограничено конкретными вариантами осуществления, проиллюстрированными здесь.

ПОДРОБНОЕ ОПИСАНИЕ

Обратимся теперь к фиг. 1-5, подкладочный слой 2 одного варианта осуществления настоящего изобретения, который включает в себя систему взаимосвязанных оснований 6 и выступов 10 . То есть, предпочтительно, чтобы каждое основание 6 включало выступ 10 , отходящий от него. Каждая бобышка 10 включает внешнюю поверхность 14 , внутреннюю поверхность 18 и верхнюю поверхность 22 . В некоторых вариантах осуществления верхняя поверхность 22 включает множество отверстий 26 . Основания 6 обычно имеют круглую форму, а выступы 10 обычно имеют цилиндрическую форму. Основания 6 также имеют внешний диаметр 30 и внутренний диаметр 34 . Опять же, множество комбинаций основания/выступа соединены между собой, чтобы сформировать подкладочный слой 2 .

Выступы 10 одного варианта осуществления настоящего изобретения имеют ширину примерно 1/16 дюйма. Расстояние между отдельными бобышками 10 составляет от 1 до 1,5 дюймов. Однако специалисту в данной области техники будет понятно, что размеры приливов и расстояние между ними могут быть изменены для размещения нагревательных элементов различных размеров. То есть концепции, показанные здесь, могут свободно масштабироваться для размещения любого нагревательного элемента. Выступы некоторых вариантов осуществления настоящего изобретения выступают по меньшей мере примерно на 3/16 дюйма от основания. Комбинации бобышка/основание соединены между собой и имеют отверстие 38 между ними, чтобы облегчить приклеивание и отверждение клея, расположенного над и под слоем подложки 2 . Основания могут также включать отверстие 42 , расположенное на внутренней поверхности 18 каждой втулки 10 , также для облегчения клеевого соединения.

Обращаясь теперь конкретно к ФИГ. 3-5 показано взаимодействие между проводом 46 , т.е. «нагревательным элементом», и бобышками 10 . Здесь бобышки 10 имеют наружную поверхность в форме усеченного конуса или полусферы, при этом диаметр нижней части наружной поверхности 14 меньше диаметра его верхней части. В некоторых вариантах осуществления настоящего изобретения нижний диаметр составляет около ⅞ дюймов. Эта конфигурация позволяет проводу 46 плотно прилегать к соседним бобышкам 10 . Провод 46 можно продеть между выступами 10 параллельно основанию 6 . Однако предпочтительно проволока 46 проталкивается вниз между двумя выступами 10 .

Предпочтительно основания 6 и бобышки 10 изготавливаются из волокнистого полиэтилена, полистирола или полипропилена и подвергаются формованию раздувом, термической экструзии, формованию под вакуумом и/или давлением и термическому формованию. Выступы 10 изготовлены из такого материала, который не деформируется при температурах до 104 градусов по Фаренгейту и предпочтительно выдерживает температуры около 120 градусов по Фаренгейту. 5 показан вид в разрезе множества приливов 10 . Здесь боссы 10 являются полыми или, по крайней мере, частично полыми, чтобы в них мог находиться объем воздуха. Воздух помогает поддерживать температуру пола, так как воздух является отличным теплоизолятором. Специалисту в данной области техники понятно, что бобышки могут быть заполнены любым теплопроводным или теплоизоляционным материалом, не выходя за рамки объема изобретения. Некоторые варианты осуществления настоящего изобретения включают верхнюю поверхность 22 , имеющую множество отверстий, обеспечивающих вход во внутренний объем бобышки 9.0003 10 . Выступ 10 может также иметь множество отверстий в его нижней части, чтобы клей мог проходить через корпус выступа 10 .

Обратимся теперь к фиг. 6 показан вид в разрезе системы 50 настила пола согласно одному из вариантов осуществления настоящего изобретения. В одном варианте осуществления настоящего изобретения черновой пол 54 , например, фанера, присутствует с нанесенным на него клеем 56 . Используемый здесь термин «адгезив» включает тонкозатвердевший или модифицированный тонкозатвердевший, где тонкозатвердевший способен отверждаться в отсутствие кислорода или воздуха, а модифицированный тонкозатвердевший не способен отверждаться в отсутствие кислорода или воздуха (например, из-за включение полимеров в модифицированный тонкий набор).

Подкладочный слой 2 укладывается поверх клея 56 и прочно прикрепляется к нему, предпочтительно с помощью мембраны, препятствующей разрушению 60 . Более конкретно, варианты осуществления настоящего изобретения предусматривают создание противоизломной мембраны (или мембраны или материала аналогичного типа) в виде тканой подложки или слоя, который съемно прикрепляется к нижней стороне подкладочного слоя 2 (возможно, путем клеем или методом ламинирования, при котором подкладочный слой 2 нагревают и прижимают к нему противоизломный элемент 60 для создания физического соединения между противоизломной мембраной 60 и подстилающим слоем 2 ).

Некоторые варианты осуществления настоящего изобретения включают подкладочный слой 2 с шероховатой нижней поверхностью, которая обеспечивает надежное прилипание клея к нему. Другие варианты включают встроенную или иным образом связанную проволочную, тканую или пластиковую сетку, предпочтительно в виде мембраны 9, препятствующей разрушению.0003 60 , чтобы облегчить сцепление между клеем 56 и подкладочным слоем 2 . Хотя противоизломная мембрана 60 описана в данном документе как слой проволочной, тканой и/или пластиковой сетки, специалист в данной области поймет, что противоизломная мембрана 60 может включать любой тип материала или его комбинацию. материалов в любом формате, способном облегчить физическое соединение между подстилающим слоем 2 и клей 56 и/или изоляция трещин в черновом полу путем переноса механических напряжений на большую площадь подстилающего слоя 2 .

Несколько проводов 46 или один провод 46 , проложенные по змеевидной траектории, размещаются в каналах 58 между бобышками 10 . Хотя одна проволока 46 показана расположенной между выступами 10 , специалисту в данной области техники понятно, что между выступами 9 может быть размещена одна проволока.0003 10 в зигзагообразной или змеевидной конфигурации. Альтернативно, несколько проводов могут быть размещены на подкладочном слое 2 в предпочтительной конфигурации, обычно в зависимости от желаемого нагрева.

После размещения проводов 46 в заданном месте поверх подкладочного слоя 2 наносится еще один слой клея 62 . Второй слой клея 62 обязательно заполнит промежутки между бобышками 10 и будет заполнять внутреннее пространство каждой втулки 10 и взаимодействовать с первым слоем клея 58 , образуя связную структуру. Второй клейкий слой 62 может также располагаться над верхней поверхностью 22 выступов 10 или может быть заподлицо с выступами 10 . Клей 62 связан с множеством элементов пола 66 , таких как плитка, камень, кирпич, брусчатка, шифер, бетон или дерево с раствором 70 расположен между ними.

Обратимся теперь к фиг. 7 показан вид в плане другого варианта выполнения бобышки/основания. Здесь бобышка имеет не гладкую внешнюю поверхность 14 , а граненую для зацепления проводов. Преимущество граненой внешней поверхности состоит в том, что ее легче формовать. Другие преимущества включают изоляцию трещин и/или более надежное удержание нагревательных элементов.

Обратимся теперь к фиг. 8 показан другой вариант осуществления изобретения, в котором используется бобышка 9.0003 10 обычно без верхней поверхности. Эта втулка 10 представляет собой просто внешнюю стенку 74 , в которую входят провода. Выступ может иметь сквозное отверстие 42 для облегчения взаимодействия между последующими слоями клея.

Обратимся теперь к ФИГ. 9 и 10 показан еще один вариант осуществления настоящего изобретения, который включает выступ 78 . Более конкретно, эти выступы 10 аналогичны выступам, показанным на фиг. 1-6, включая отверстия 42 в основании 6 и верхней поверхности 22 бобышки 10 . Понятно, что внешняя поверхность 14 выступа 10 имеет форму усеченного конуса или полусферы. Выступ 78 связан с верхней поверхностью 22 бобышки и проходит вверх от нее. После формирования бобышки выступ 78 постепенно выступает из верхней поверхности 22 . губа 78 предпочтительно избирательно отклоняться, чтобы облегчить введение провода 46 между соседними выступами. Затем выступ 78 помогает удерживать трос 46 между соседними выступами 10 . Специалисту в данной области техники понятно, что выступ 78 может быть заменен по меньшей мере одним выступом, расположенным между соседними выступами, не выходя за рамки объема изобретения.

Несмотря на подробное описание различных вариантов осуществления настоящего изобретения, очевидно, что специалистам в данной области техники будут понятны модификации и изменения этих вариантов осуществления. Однако следует четко понимать, что такие модификации и изменения находятся в пределах объема и сущности настоящего изобретения, как изложено в следующей формуле изобретения.

Влажные растворы в подвале Sealboss Corp.

Жилые растворы влажного базара — полиуретановая инъекция

Утечки с помощью полиуретана пеной. был вызван в жилой дом, чтобы заполнить трещины в подвале, которые будут активно протекать во время сильных дождей.

Решение для влажного подвала – деталь

После тщательного осмотра и с учетом условий на стройплощадке и ширины трещины было принято решение просверлить всю стену, прямо над трещиной, под углом 90 градусов.

Этот метод привел бы к комбинированной процедуре инъектирования трещины и инжекции завесы, что было сочтено лучшим методом для эффективного и постоянного герметизации трещины.

Этот метод впрыска обеспечивает поток продукта с грязной стороны конструкции, которая определяется как положительная сторона, обратно через трещину внутрь конструкции, при этом полностью герметизируя трещину.

Инъекция в глухую сторону вызовет накопление гидрофобной смолы, создающей завесу на положительной стороне стены. Создавая барьер во время процедуры впрыска, нарастание давления впоследствии выталкивает смолу обратно в саму трещину, тем самым герметизируя трещину и любые трещины в процессе.

Используемые материалы и инструменты

SealBoss 1510 с SealBoss 15X Accelerator были предпочтительными продуктами. Ускоритель/катализатор SealBoss 15x добавляли к смоле в количестве 10% по объему.

Инъекционные пакеры были установлены вдоль трещины на расстоянии примерно двенадцати дюймов друг от друга.
