Подключить люстру с пультом управления: Подключение люстры с пультом управления: схема, монтаж

Содержание

схема, инструкция и процесс установки

На чтение 9 мин Просмотров 18.1к. Опубликовано 30.03.2021 Обновлено 30.03.2021

Содержание

Монтаж и фиксация светодиодной люстры
Схема подключения проводов
Блок для галогенных ламп
Светодиодный блок
Как привязать пульт к люстре
Проверка и возможные неисправности

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство.

Подключается люстра с пультом к сети как обычный светильник:

фазный провод к клемме L;
нулевой к терминалу N;
если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1.

.3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.

Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор

. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

подать напряжение на люстру с настенного выключателя;
выждать несколько секунд, направить на светильник пульт;
нажать специально выделенную для синхронизации кнопку;
через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно.

Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

с пультом управления, крепление к потолку

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Содержание

Выбор люстры
Закрепление осветителя
Подбор пульта управления (ПУ)
Слабые места прибора

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная Встраиваемая Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

Перфорированная планка закрепляется под потолком.
Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Люстра с пультом как подключить

Люстра с пультом управления обладает очень комфортной конфигурацией. Благодаря пульту управления можно применять осветительный прибор на расстоянии, что очень отлично во время работы. Или включать и выключать свет, когда ложитесь спать. Для вас не надо будет по темноте пробираться к кровати, вы можете тихо выключить свет уже лёжа в собственной тёплой постели.

В этой статье мы поведаем для вас, как подключить люстру с пультом. Опишем устройство устройства, этапы как верно собрать контроллер, дадим схемы установки и поведаем как произвести установка всего устройства к вашему потолку.

Устройство и механизм работы устройства

Обычно, потолочные осветительные приборы с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особенный эффект в общую световую гамму помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют маленькую мощность, но установлено их достаточно много. Дополнительную подсветку могут обеспечивать малогабаритные галогенные лампы с различным цветом излучаемого света.

Устройтсво потолочного осветительного прибора с пультом

Подключаются все лампы отдельными блоками, любой из которых устанавливается к контроллеру. Конкретно он обеспечивает работоспособность и обычное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердечком всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется при помощи радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы осветительного прибора. Дальность взаимодействия находится в зависимости от типа устройства и потребностей покупателя. Для компактных устройств обычно дальность не очень большая.

Есть разновидности, к которым можно подобрать комплектацию с огромным радиусом деяния. Пульт оснащается с приёмником, и для замены пульта нужно будет или поменять приёмник либо же настроить его на нужную частоту.

Приёмник тесновато ведет взаимодействие с контроллером и находится перед ним в схеме. При нажатии на кнопки пульта, через него подаётся сигнал к управляющему устройству, которое делает свои последующие функции.

Установка контроллера

Дабы потолочный осветительный прибор работала нормально и делала свои функции согласно данной программке, в конструкцию непременно нужно подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами осветительных приборов, объединённых в блоки, соединяется при помощи контроллера. Каждый блок подсоединяется к нему, а потом контроллер подключается к устройству направления, которое ведет взаимодействие с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему впрямую. Если же блок питания необязателен, тогда довольно легко все контакты собрать в цельный провод и навести к управляющему устройству.

Блок управления должен отвечать нужным характеристикам, тем самым следует подбирать его в согласовании с вашим устройством. Бывают контроллеры с 2-мя, 3-мя и поболее каналами, что позволяет выполнить люстру более многофункциональной.

Часто покупая такуой осветительный прибор, вся её комплектация будет размещаться в корпусе и скроется при установке там же. Но если нужно собирать устройство без помощи других, тогда постарайтесь установить контроллер конкретно в корпус, для экономии места.

Если таковой способности нету, его можно установить вблизи с выключателем и упрятать в углубление в стенке. Для способности замены, идеальнее всего закрыть контроллер при помощи специального пластмассового корпуса.

В конечном итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при содействии с кнопками пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует нужную нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на нужные нам лампочки. Таким макаром, и осуществляется работа контроллера и люстры.

Подключаем осветительный прибор с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такового устройства фактически ничем не отличается от установки обыкновенной люстры. Но есть некоторые аспекты, на которые следует направить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В неприятном случае лампа может или не заработать либо же на сто процентов придти в непригодность.

Также выключатель для таковой лампы может также владеть дополнительными функциями и иметь свой интегрированный передатчик, от которого будут отходить излишние провода. Их нужно собрать и подключить к тому же приёмнику, который установлен для пульта управления, дабы была возможность регулировать работу при помощи стационарного выключателя.

Схема подключения к сети 220

Если приёмник и контроллер установлены около выключателя либо в любом другом месте, от них будет отводиться провод к точке установки люстры. Его нужно подключить к каждой из групп раздельно. Заметьте, что от контроллера будет отходить сходу несколько проводов, зависимо от количества групп лампочек.

Каждый провод будет соответствовать собственной группе и их следует собрать и подключить в правильном порядке. В неприятном случае работать она будет не так, как вы планировали.

Производим установка крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления достаточно увесистая из-за наличия огромного количества различных частей, и обычно, огромного размера.

Крепление планки к потолку

Для неё будет недостаточно внедрение стандартного жёсткого провода, на который она просто повесится. Нужно установить более надёжную систему. Для этого отлично подойдёт несколько железных пластинок.

В среднем, полностью довольно применять две либо три пластинки, но для более увесистых и огромных люстр может пригодиться ещё дополнительное крепление. Фиксировать пластинки на потолке идеальнее всего при помощи анкерных клиньев. На каждую пластинку применять 2-3 анкера.

Люстры цепляется особыми фиксаторами за пластинки, в некоторых случаях она может к ним прикручиваться болтами. Стоит заблаговременно расчертить и кропотливо определять месторасположение крепления, дабы при закреплении люстры не появилось никаких заморочек.

Дизайн потолочных осветительных приборов, представленных на прилавках магазинов электротехнических продуктов, достаточно широк. Но независимо от того, как красива рядовая люстра, принцип ее работы всегда одинаков – часть лампочек врубается от одной кнопки, часть от другой. А ведь охото чего-то нового и увлекательного. К тому же вечерком в особенности в зимний период, когда рано темнеет, не очень комфортно, выключив свет, добираться на ощупь к кровати. Иногда даже возникают мысли провести к постели выключатель, дабы не страдать. В схожих случаях хорошим решением будет приобретение работающей от ПДУ светодиодной люстры, подключение и ремонт которой подвергнутся рассмотрению в нынешней статье.

Механизм работы и устройство потолочных осветительных приборов с ПДУ

Схема схожей люстры содержит в себе 2 группы светодиодов – основную и декоративную. 1-ая создана для освещения и в большинстве случаев имеет холодный либо теплый белоснежный колер. 2-ая, декоративная, может быть как монотонной, так и разноцветной. Она служит для сотворения определенной атмосферы и может работать как в режиме мягенького свечения, так и цветомузыки.

Корректную работу обеих групп обеспечивают контроллеры, присоединенные к приемнику сигнала с пульта дистанционного управления, но есть и возможность ручного управления. Можно выполнить подключение светодиодной люстры к двухклавишному выключателю либо идущему в комплекте блоку управления, который устанавливается на место обычного размыкателя.

Ниже представлен видео обзор 1-го из таких устройств с пультом дистанционного управления.

Что необходимо знать при выполнении монтажа: правила техники безопасности

Приступая к схожей работе, следует держать в голове о правилах техники безопасности при ее производстве. Подключение светодиодной люстры к сети начинается с полного обесточивания полосы, на которую подключено помещение. Для этого нужно отключить автомат, идущий на нее. Не стоит возлагать на то, что для снятия напряжения довольно надавить кнопку размыкателя. Ведь непонятно, какой «спец» делал установка. Полностью может быть, что выключатель размыкает не фазный, а нулевой проводник.

Дальше провода, выходящие из потолка, зачищаются и разводятся в различные стороны для исключения замыкания. Сейчас можно подать напряжение и отыскать фазный провод (если выключатель двухклавишный, их будет 2) и отметить его. После чего опять отключается напряжение, делается контрольная проверка его снятия индикатором. Только после производства всех перечисленных действий можно приступить к подключению светодиодной люстры.

Установка осветительного устройства на одноклавишный выключатель

В данном случае из потолка будет выходить 2 либо 3 (при наличии заземления) провода. Желто-зеленая жила при всем этом коммутируется с корпусом люстры, если он железный. Провода (питающие и от осветительного прибора) лучше соединять не на обыденную скрутку, а с помощью винтообразных клеммников либо самозажимных WAGO. При всем этом их конструкцию следует выбирать зависимо от типа провода. Для гибких жил придется приобрести более дорогие изделия с механическим зажимом (многоразовые). Если же применяется жесткий медный либо дюралевый кабель, можно применить разовые самозажимные.

После того, как соединения выполнены, можно подать напряжение и проверить работоспособность люстры. Если подключение светодиодной люстры с пультом выполнено верно, следует закрыть и зафиксировать декоративную крышку.

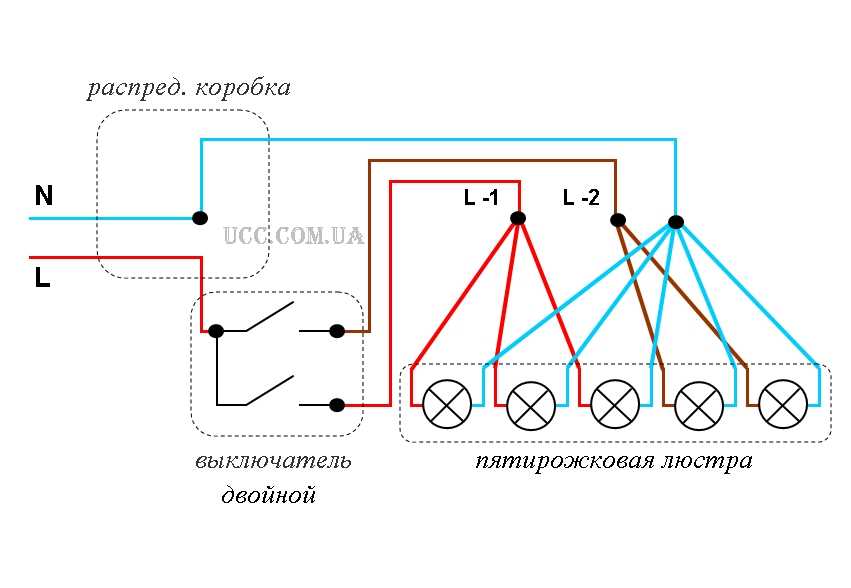

Подключение осветительных приборов к двухклавишному выключателю

Тут метод работ фактически тот же, с маленькими отступлениями. При поиске фазы следует поначалу бросить включенной только одну кнопку. Отметив фазу, идущую от него, проверить вторую и также ее промаркировать.

При подключении светодиодной люстры с пультом управления необходимо направить внимание на цвет ее проводов. Должно быть два одинаковых – к ним будут коммутироваться фазные жилы, и один отличающийся для нуля. В остальном все деяния схожи.

Принципиально! Независимо от того, выполняются работы под напряжением либо без него, нужно применять только высококачественный инструмент с неповрежденной изоляцией. Ведь непонятно, кому придет в голову включить автомат в щитке, в особенности если он находится на лестничной клеточке. У нас в Рф схожим вещам удивляться не приходится.

Установка блока управления светодиодами

Некоторые модели обустроены особым диммером. Он предоставляет возможность уменьшения интенсивности светового потока. Также устройство позволяет переключать режимы и изменять цвет. Для его установки будет нужно демонтировать выключатель, а заместо него подключить регулятор. Выполнить это нетрудно – довольно посмотреть на схему, которая содержится в технической документации устройства. Само же подключение потолочной светодиодная люстра с пультом управления осуществляется идентично предшествующему варианту.

Если проводить параллели, то осветительный устройство с пультом дистанционного управления удобнее в использовании. Дополнительный комфорт обеспечивает блок управления, но чем больше узлов, тем ниже надежность – это бесспорный факт. Потому если встанет выбор между светодиодной люстрой с отдельным регулятором и без такого, лучше тормознуть на втором варианте.

В ближайшее время набирают популярность потолочные осветительные приборы с управлением со телефона. Цена их существенно выше, но особенной различия между ними и устройствами с ПДУ нет. Тогда появляется вопрос – а стоит получать дорогостоящее оборудование, если фактически тот же функционал у более недорогого?

Осветительные приборы с регулировками по высоте

Подобные устройства можно применять для обеденной зоны либо десктопа в кабинете. Это достаточно комфортно, когда нужно прирастить интенсивность освещения в непосредственно данной области, не мешая при всем этом окружающим. Никаких существенных различий в монтаже с прошлыми вариациями нет. Крепкость крепления, как и корректность подключения светодиодной люстры с регулятором высоты проверяются идентично. Исключения составляют устройства, оснащаемые особыми моторчиками. В них может находиться не 2, а 3 контроллера. Какой-то из них при всем этом работает с механизмом автоматического подъема/опускания осветительного устройства. Цена схожих потолочных осветительных приборов довольно высока. Может быть потому, очень широкого распространения в Рф они не получили.

Несколько советов по приобретению потолочного осветительного прибора

Для того дабы светодиодная люстра длительное время веселила бесперебойной работой, при ее выборе стоит направить внимание на некоторые аспекты:

Для начала нужно оглядеть упаковку. Уважающая себя фирма не будет укладывать изделие в безликую сероватую коробку – она должна быть доброкачественной и плотной. На ней должны быть указаны реквизиты, ссылка на веб-сайт, контактные телефоны.
В неотклонимом порядке нужно проверить два главных документа – сертификаты соответствия и свойства.

И если 2-ой может быть составлен по нормам страны-производителя, то 2-ой должен быть непременно с отметкой Рф.
Следует проверить корректность наполнения гарантийного талона. В нем проставляются отметки о дате реализации, печать и подпись торговца.
Кассовый чек нужно сохранить – без него о ремонте по гарантии можно запамятовать.

Что необходимо знать о ремонте осветительного прибора

Как и хоть какое оборудование, подобные устройства могут выйти из строя. При этом время от времени это происходит сходу после подключения светодиодной люстры. Это неприятно, но не смертельно. Следует разглядеть более нередкие неисправности подобного оборудования и их предпосылки:

Люстра реагирует на выключатель, но не «лицезреет» пульт – разрядились батарейки, вышел из строя ПДУ либо приемник.
Осветительный прибор произвольно меняет режимы – неисправность блока управления.
Нет реакции на выключатель и пульт – отсутствие питания, отгорание нулевого провода.
Не работает один из режимов – нужна замена соответственного контроллера.

Всякую поломку можно поправить либо поменять вышедший из строя узел. Главное – подойти к этой работе со всей ответственностью и аккуратностью.

Заключительное слово

Подключение светодиодной люстры ничем не отличается от обыкновенной. Их разница только в наличии/отсутствии электроники и цены. А означает, если домашний мастер хотя бы поверхностно знаком с электромонтажом, никакого труда эта работа для него не составит, а смонтированный потолочный устройство еще длительное время будет веселить глаз мягеньким и комфортабельным светом. Ведь конкретно для этого схожее оборудование и приобретается.

Как подключить люстру с пультом : рекомендации электриков

Сейчас люстры с пультом управления очень популярны, в каждом частном доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате люстру располагают, как правило, в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный крюк. Вот представлены специально для Вашего внимания 2 наиболее распространенных метода установки люстры:

планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования Вам обязательно понадобится помощь.

Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах и устанавливаем оставшиеся детали.

Содержание

Как подключить люстру с пультом
Правильное подключение проводов к потолочной люстре
Теперь подключаем правильно люстру
Подключаем люстру с пультом ДУ

Подключить люстру с пультом в старой квартире намного легче, чем в новостройках. В старых квартирах зачастую уже есть отверстие для крюка, и все необходимые провода уже подведены. В комнате уже установлен двухклавишный выключатель, к которому подведено три провода. Если же выключатель одноклавишный, то подведены только два провода, а третий обычно изолирован. Тогда у люстры будет лишь один вариант освещения комнаты. Такое подключение обычно используется во всех помещениях квартиры старого образца кроме гостиной.

В советское время почти все люстры работали в трех режимах освещения, эти светильники состояли из 2-х проводов, в каждом из проводов находилась группа светильников, параллельно подключенных друг с другом. А вот провод, который выходит из люстры, является общим для других проводов. При появлении напряжения между общим и одним из других проводов, то работают обе группы.

Правильное подключение проводов к потолочной люстре

При наличии одной фазы напряжения, оно появляется между фазой и рабочим нулем. При правильном соединении общий провод люстры подсоединен к рабочему нулю, фаза подается через двойной выключатель на два провода. При неправильном соединении общий провод будет подсоединен к фазе, рабочий ноль через выключатель подается к остальным проводам. В этом случае работать люстра будет, но при замене лампы человека может ударить током даже если выключатель будет выключен.

Необходимо найти общий провод и развести все провода в различные стороны, и включить выключатель. Теперь отверткой с индикатором проверить каждый провод по отдельности. Если на проводе индикатор не сработает, то это и есть общий. Выключить выключатель и опять проверить, есть ли напряжение. Если соединение произошло безошибочно, то индикатор не загорится ни на одном проводе из трех или четырех.

В случае срабатывания индикатора напряжения при выключенном и включенном выключателе, можно говорить о том, что провода соединены неправильно. Еще раз проверяем подключение всеми известными Вам вариантами и способами. Очень удобно использовать при этом специальные приборы для измерения, к примеру, мультиметр.

Устанавливаем прибор в положение для измерения напряжения, включаем выключатель. Дотрагиваемся прибором до каждого провода по очереди. Два провода отгибаем в стороны, включаем лишь одну клавишу выключателя.

Касаемся щупами прибора третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Данный провод помечаем. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением и будет являться общим.

Теперь подключаем правильно люстру

[reclam]

Обязательно нужно обесточить всю квартиру. Соединяем провода люстры с проводами от выключателя. Если имеется у люстры четвертый провод заземления желтого цвета, то его изолируем. Если подключение прошло правильно, то после выключения люстры она работает.

В квартирах нового типа из потолка выведены четыре провода, четвертый является заземляющим. Его присоединяют к такому же проводу от люстры. В том случае, если из потолка выведены четыре провода одного цвета, то нужно искать провод заземления.

Отключаем вводный автомат, присоединяем к щупу мультиметра провод без изоляции с одной стороны, другой конец нужно намотать на неокрашенную батарею. Прибором измеряем сопротивление на всех четырех проводах поочередно. Если прибор показывает сопротивление, то провод заземляющий.

Подключаем люстру с пультом ДУ

Последним изобретением в области приборов освещения стали потолочные люстры с пультом управления, у таких люстр есть контроллер и несколько светодиодных светильников. Функциональность такой люстры не ограничивается на освещении, она может использоваться в качестве цветомузыки или таймера. Подходящую именно Вам функцию можно выбрать самостоятельно при желании. В комплекте к такой люстре прилагается пульт дистанционный, иногда и стационарный. Стационарный осуществляет поиск дистанционного пульта, если он потерялся и нет возможности его найти. Основной пульт крепится на стене в качестве выключателя. А звуковой индикатор на пульте помогает найти потерянный пульт ДУ.

В квартирах старого типа такие люстры устанавливаются и подключаются легче, намного легче, чем в новостройках. Подключать заземление люстры не нужно, его лишь изолируют. Если выключатель на стене будет всегда включен, то убирать его не обязательно. Для его отключения соединяем на месте выключателя два провода и демонтируем старый выключатель.

Устанавливая люстру со стационарным пультом управления, обязательно отключаем питание, снимаем выключатель, разводим провода в стороны, противоположные друг другу. Соединяем на потолке общий провод с одним из других проводов, включаем питание. Между соединенными проводами должно быть напряжение. Провода соединяем к клеймам на пульте, третий провод крепим к клейме выхода. Соединение потолочных проводов с люстрой: один провод крепим к сдвоенному, другой- к одиночному, провода заземления, при наличии, скрепляются между собой.

Такие люстры с пультом дистанционного управления снабжены специальным электронным контроллером, он помогает перебирать режимы работы освещения люстры. Контроллеры можно купить отдельно, без люстры, с ними в комплекте идут дистанционные пульты управления.

Для увеличения количества режимов освещения можно подключить люстру непосредственно через сам контроллер. Если размер люстры небольшой, то контроллер возможно вмонтировать в потолочное отверстие, дабы сэкономить место и сделать монтирование незаментым.

И вот мы научили Вас, как правильно подключить разного вида потолочные люстры, теперь вы можете легко это сделать без помощи специалистов. Запомните самое главное условие: перед непосредственной работой для обеспечения собственной безопасности необходимо полностью обесточивать помещение. Удачи Вам во всех начинаниях!

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Как собрать люстру с висюльками и пультом? 100ab.ru

Как подключить люстру с пультом : рекомендации электриков

планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

светодиодные светильники.
галогеновые светильники
блок питания.
пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Как подключить люстру с пультом

Правильное подключение проводов к потолочной люстре

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Код настройки пульта supra

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
направьте ПДУ на люстру;
нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

инфракрасного канала;
Wi-Fi;
Bluetooth.

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Ремонт люстры с пультом: поиск поломок, виновников проблем и их устранение

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
Система коммутации входного переменного напряжения 240В;
Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Принцип функционирования люстры

Потолочные светильники, оснащенные пультом управления, поддерживают несколько режимов работы, в числе которых есть пара основных, а остальные являются дополнительными опциями. Вспомогательный режим позволяет разнообразить световую гамму в пространстве посредством галогенных ламп, в то время как основной свет создают светодиодные лампы высокой мощности.

Источники освещения, оснащенные пультом управления, подключают блоками, осуществляя монтаж каждого конкретного устройства к контроллеру. Таким образом поддерживается качественное функционирование и соответствующее взаимодействие люстры и элемента, посылающего сигнал для смены режима. Блок управления является центром всего механизма, обеспечивающим соответствие всем техническим параметрам прибора.

Команда, передаваемая пультом управления, направляется посредством радиоканала. Устройство обладает удобной клавиатурой, каждая кнопка на которой позволяет задавать необходимую программу.

Отдельный прибор имеет конкретную дальность воздействия, зависящую от модели. К некоторым образцам можно подобрать устройства с более обширным охватом. В комплекте идет приемник, который можно заменить или настроить в соответствии с собственными потребностями.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные ).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может, это тоже будет интересно?

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Люстра с пультом управления. Устройство и работа. Как выбрать

Осветительные приборы постоянно совершенствуются, технологии их изготовления обновляются. Это дает возможность сделать каждую квартиру или дом комфортным и уютным. На сегодняшний день наиболее популярной стала люстра с пультом управления. Она очень удобна в пользовании, не требует сложной установки и подключения.

В случае возникновения неисправности в люстре не обязательно обращаться к специалистам. Изучив ее конструкцию, и имея элементарными навыками монтажных работ по электротехнике, можно самостоятельно устанавливать, подключать и ремонтировать люстру и другие приборы освещения.

Люстра с пультом управления может функционировать на значительном удалении, а необходимый режим освещения настраивается кнопками на пульте управления набором определенных комбинаций кнопок. Число функций зависит от устройства люстры. Чем сложнее устройство, тем выше стоимость люстры.

Разновидности исполнений

Все люстры, оснащенные пультом управления можно разделить на виды:

Со светодиодными лампами. Устройство состоит из различных цветных светодиодов, которые оказывают влияние на меняющуюся по цвету подсветку. Чаще всего подобные люстры используются для выполнения декораций, и часто выходят из строя. Светодиоды подключены к питанию через конденсатор, который уменьшает напряжение до необходимой величины. Светодиоды подключаются по последовательной схеме. В связи с этим, если выйдет из строя хотя бы один светодиод, то остальные светодиоды также не будут функционировать. При ремонте обычно меняют весь блок, а не отдельные диоды.
С галогенными лампами. Чтобы подключить такие лампы, применяют трансформаторы с импульсным преобразователем напряжения. При возникновении неисправности ламп, их тестируют мультиметром по очереди каждую лампу. При исправности всех ламп, проверяют работоспособность трансформаторов.
Комбинированные. Такая конструкция имеет более сложную структуру. В ней сочетается работа галогенных и светодиодных ламп. Их можно включать все вместе, либо по очереди. При неисправностях пользуются методами, которые применялись для светодиодных и галогенных видов люстр.

Все люстры оснащены радиоуправляемыми реле, в которых находится приемник радиосигнала, приходящего с пульта управления. Каждая отдельная люстра с пультом управления отличается своим числом электромагнитных реле, которые выполняют подключение разных по величине токов.

Напряжение на реле подводится через конденсатор, который гасит часть напряжения, а лишняя энергия компенсируется с помощью балластного конденсатора. Серьезным недостатком такого элемента является место припайки реле к общей плате. При длительной работе прочность пайки снижается, и реле в любое время может отсоединиться от платы, что приведет к выходу из строя всего блока.

Важным

составным элементом конструкции люстры является пульт управления.

Он имеет простое устройство, небольшое число кнопок и несколько функций. Простая электросхема позволяет пульту работать длительное время, без неисправностей. Он может перестать работать только из-за разрядившихся элементов питания.

Особенности управления

Каждый человек мечтает регулировать освещение в своей квартире с помощью пульта управления. Такие устройства отличаются удобством применения, функциональностью. Свет можно выключать, не вставая с дивана. Люстра с пультом управления – это хорошая возможность достичь наибольшего удобства и комфорта, при этом экономя электрическую энергию. Основным достоинством такой люстры является удаленное управление.

Подобные приборы освещения, оборудованные пультами управления, дают возможность управлять ими на удалении от 30 до 100 метров. Свет можно включить даже, находясь в другой комнате. Внешнее оформление люстр практически не отличается от обычных без управления.

Люстра с пультом управления может функционировать в различных режимах. Это зависит от числа и вида ламп, наличия подсветки. Обычно она заключается в нескольких цветах. Некоторые цвета можно отключить, а другие оставить.

Существуют модели люстр, в которых имеется функция плавной замены цветового освещения. Люстра с пультом управления может изменять цвет по вашему желанию. В это время основной свет может быть различным из-за частичного отключения ламп. Управляемая потолочная люстра вполне подходит для оформления интерьера помещений, создания красивого и удивительного дизайна.

Стационарными выключателями света можно не пользоваться при наличии дистанционного пульта управления, кроме случаев, когда батарейки в пульте отслужили свой срок. На пульте есть кнопки, определяющие режим работы освещения, комплексное освещение разными видами ламп, либо раздельное включение света. От модели люстры зависит наличие функций разных режимов освещения.

Вот некоторые из них:

Режим выключения.
Задействована в работе половина ламп внутреннего круга.
В работе другая половина ламп наружного круга люстры.
Все лампы включены и светят одновременно.

Как выбрать

Люстра с пультом управления выбирается по определенным признакам:

Особенности конструкции. Их необходимо учесть, если планируется установка люстры на натяжном потолке. Особенность таких потолков заключается в том, что материал его изготовления не способен выдерживать повышенные температуры. Люстру необходимо выбирать светодиодную, так как она меньше других нагревается при работе. Галогенная люстра с пультом управления сильно нагревается, и может испортить покрытие потолка. Энергосберегающие лампы в люстре, как и светодиодные, также вполне подходят для натяжного потолка.
Внешний вид и дизайн. Размеры помещения играют большую роль в этом вопросе, так же как цветовое решение и стиль интерьера комнаты.
Дальность работы пульта управления. При установке люстры в обычной квартире подходит любой пульт, так как дальности работы даже самого слабого пульта вполне хватит. Для загородного дома может понадобиться более мощный пульт, а следовательно, и основной блок устройства должен быть большей мощности.
Уровень освещения и мощность люстры. Эти данные зависят от вида комнаты, в которой будет устанавливаться люстра. Необходимо соблюдать некоторые правила: в столовой, кухне или гостиной освещенность должна быть не менее 200 люкс, а в детской комнате или спальне хватит и 150 люкс. Для прихожей нормальным уровнем считается 100 люкс.
Тип ламп. Наиболее дешевые модели люстр включают в себя лампы накаливания. Люстра с пультом управления с галогенными и энергосберегающими лампами стоит намного дороже. Однако они намного надежнее в применении, и обладают большей эффективностью освещения комнат.

При выборе качественной люстры необходимо внимательно выбирать ее производителя. Современная торговая сеть предлагает большой выбор моделей. Большую долю составляют люстры китайского изготовления. Но не все китайские люстры имеют низкое качество. В Китае множество фабрик работает под руководством владельцев США и стран Европы.

Стоимость люстр известных фирм, действующих в Китае, значительно ниже, однако не уступает по качеству продукции других производителей. При выборе люстры рекомендуется проверить наличие сертификата качества. При его отсутствии не стоит делать покупку, так как большая вероятность нарваться на подделку низкого качества.

Установка и подключение

Рассмотрим подробнее, как правильно выполняется установка и подключение люстры, оснащенной пультом управления.

Установка люстры с пультом не имеет особых отличий от установки обычной люстры без пульта управления. Перед приобретением необходимо проверить комплектность люстры, наличие инструкции по эксплуатации и установке.

Также нужно проверить исправность патронов для ламп, хотя бы визуальным осмотром, на отсутствие повреждений. Можно попросить торгового работника собрать устройство люстры и проверить ее работу от пульта управления. В комплекте люстры должна быть планка с установочными отверстиями и болты с гайками.

Потолок необходимо внимательно осмотреть и разметить на нем места будущих отверстий в плите для крепления планки, чтобы не попасть сверлом в проводку. Если потолок выполнен из гипсокартона, то для этого применяются специальные болты.
Закрепить планку на потолке с помощью дюбелей.

Установку люстры рекомендуется выполнять с помощником. Он должен держать люстру, когда вы будете выполнять подключение проводов к клеммам. Если помощника нет, то целесообразно временно подвесить люстру на веревку или проволоку с помощью крючка. Так будет удобнее подключать электропроводку.
Заключительным этапом является сборка остальных элементов люстры, включая лампы и абажур. При вкручивании ламп следует обратить внимание на обеспечение качественного контакта цоколя с лампой. При этом следует соблюдать аккуратность, во избежание повреждения ламп.
Подать питание в сеть освещения, включив автомат в распределительном щите, и проверить работоспособность всей системы освещения с помощью пульта управления. Нельзя забывать, что люстра может работать от пульта управления, если выключатель включен, и подано напряжение.

Неисправности и их устранение

Люстра с пультом управления и эксплуатируемая в разных режимах, больше других приборов освещения подвержена выходу из строя и возникновению различных неисправностей. Проблемы могут начинаться от необходимости замены батареек, и заканчиваться выходом из строя программной платы, контроллера или блока питания.

Пример самостоятельного ремонта люстры

После обнаружения неисправности люстры, необходимо начать работы по ее восстановлению.

Распространенные неисправности и методы их устранения:

Люстра не включается и не реагирует на команды с пульта, а также не включается от выключателя. Чаще всего при такой неисправности выходит из строя реле управления. Чтобы проверить его работоспособность, используют мультиметр, подключив к нему провод реле. Если реле оказалось неисправным, то оно подлежит замене, так как его восстановление нецелесообразно. Дешевле обойдется купить новое реле, чем отремонтировать старое.
Галогенные и светодиодные лампы не включаются от пульта управления, при этом нормально работают от выключателя. Перед самостоятельным выполнением ремонта люстры с пультом, необходимо сначала проверить работоспособность аккумуляторов или батареек. Если после их замены люстра не работает, то можно попробовать открыть корпус пульта, взять обезжиривающее средство и протереть им плату. Это в большинстве случаев помогает, так как контакты для кнопок на плате со временем замасливаются, и не обеспечивают качественного контакта. Также нужно внимательно осмотреть плату и обратить внимание на то, не нарушена ли пайка деталей платы. Пульты часто роняют, поэтому необходимо тщательно осмотреть, нет ли мелких трещин на плате, обрывов дорожек, ослабления паяных мест элементов платы. В случае обнаружения отпаявшихся деталей, взять маломощный паяльник и осторожно подпаять все проблемные места.
В галогенном типе люстры несколько ламп не работают, ни от выключателя, ни от пульта управления. Необходимо будет заниматься ремонтом люстры. Следует обратить внимание, сколько ламп не включается. Если перегорела одна лампочка, то возможно, что она отслужила свой срок, и ее просто пора менять. А если сгорели сразу все лампы, то вероятнее всего вышел из строя электронный трансформатор.
Его проверяют мультиметром. Если электронный трансформатор оказался неисправным, то он подлежит замене. При проведении замены трансформатора необходимо использовать чистые перчатки.
Не включается люстра, оснащенная светодиодными лампами. Никакие способы включения не помогают. При такой неисправности требуется проведение ремонта люстры, а именно проверка балластного конденсатора. Из конденсатора выходит проводник, который необходимо зачистить и соединить с мультиметром, настроенным на режим замера напряжения. При нормальных показаниях напряжения измерительным прибором, можно сделать вывод, что неисправность скрывается в последовательной цепи лампочек. Если при измерении мультиметром выявлено недостаточное напряжение, либо его полное отсутствие, то необходима замена конденсатора.

При самостоятельном производстве ремонта, люстра с пультом управления требует к себе повышенной осторожности, так как на проводах подается опасное для жизни напряжение. При невнимательной работе и несоблюдении элементарных правил безопасности можно получить электрическую травму.

схема, инструкция и процесс установки

1. Монтаж и крепление светодиодной люстры

2. Схема подключения

2.1. Блок для галогеновых ламп

2.2. Светодиодный блок

3. Как крепить пульт к люстре

4. Тестирование и возможные неисправности

Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места. Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.

Монтаж и крепление светодиодной люстры

Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.

Крепление люстры на штангу.

Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра. Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.

Брус, крепящийся к потолочной плите.

Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.

Крючок для подвешивания люстры.

Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.

Анкер с крюком для подвешивания тяжелых люстр.

Подробнее о способах установки: Монтаж и установка люстры

Схема подключения

Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:

фазный провод к клемме L;
нейтральный провод к клемме N;
Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.

Схема подключения светильника через одноплечий выключатель с использованием распределительной коробки.

Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена на рисунке. Настенный выключатель является основным источником света. Если он выключен, пульт дистанционного управления не повлияет на работу освещения.

Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.

Модули ДУ могут быть собраны на разных компонентах и по разным схемам, но структурная схема большинства из них одинакова:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле. Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами.
Блок питания формирует постоянное напряжение для питания всех элементов схемы.

Если в нагрузку галогенные или светодиодные лампы, люстра будет иметь дополнительные устройства управления.

Блок для галогенных ламп

Галогенные лампы не подключаются к сети 220 В не напрямую, а через понижающий трансформатор . В настоящее время в большинстве из них используются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по разным принципам, поэтому их габариты и вес меньше. В этом случае также ниже надежность, но выше уровень помех, создаваемых в питающей сети. Такой трансформатор включается на стороне 220 вольт — там меньшие токи при равной мощности, и выше долговечность контактов реле.

Цепь управления галогенной лампой.

При подключении люстры к сети 220 вольт наличие галогенных ламп и любого типа трансформатора не влияет. Следует иметь в виду, что при замене ламп их суммарная мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	9	722	NH-JC-20-12-G4-CL	20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

При установке суммируйте общую мощность ламп и сравните ее с максимально допустимой (указана на корпусе трансформатора).

Блок светодиодов

Светодиоды включаются через драйвер регулятора тока. Он снижает напряжение на последовательном и параллельном каналах. Схема светодиодов используется для управления светодиодами и стабилизации тока через светодиоды.

Цепь управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и выключением светодиодов, но и регулировать их яркость и изменение цвета, драйвер совмещен с блоком питания. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления необходимо привязать пульт к люстре (синхронизировать). Эту процедуру можно проделать с одним пультом и несколькими люстрами в разных комнатах и управлять ими с одного устройства (правда, пульт придется постоянно носить с собой). Вы можете попробовать привязать свой пульт к каждому прибору в комнате и управлять ими независимо. Процедура варьируется от производителя к производителю, но в целом она примерно одинакова:

подать напряжение на люстру от настенного выключателя;
подождите несколько секунд и затем направьте пульт на люстру;
Нажмите специальную кнопку для синхронизации;
Через несколько секунд лампа отреагирует в виде одной или нескольких вспышек и перейдет в световой режим.

ПДУ с кнопкой настройки.

Кнопка первичной синхронизации чаще всего маркируется в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто световая кнопка. Обычно вся процедура настройки с помощью кнопок описана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра не реагирует на нажатие кнопок, в первую очередь следует проверить наличие и состояние батареек в пульте. При необходимости их необходимо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного устройства с помощью смартфона невозможно. Можно попробовать поймать сигнал на радио, но в бытовых устройствах нет диапазона 433 МГц, не говоря уже о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены батареек нет отклика на пульт, можно проверить наличие линейного напряжения на входных клеммах люстры. Если питание есть, можно предположить неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но одна или несколько ламп (групп ламп) не загораются, в первую очередь следует проверить напряжение на соответствующем выходе модуль управления. Если оно сильно отличается от 220 вольт, то неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается, что неисправен светоизлучающий элемент или драйвер (если есть). Если лампочка легко снимается, ее работоспособность можно проверить, заменив заведомо неисправной. Если крепление жесткое (пайка и т.п.), можно попробовать проверить элемент мультиметром (светодиод проверяется как обычный диод в обе стороны). Если здесь все в порядке, следует проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно слишком сильно отличаться от указанного на шасси. В случае неисправности модуль следует заменить.

Для подкрепления информации есть видео.

В целом подключение к сети люстры с пультом не имеет принципиальных отличий от такой же процедуры для обычных светильников. При аккуратной и безошибочной установке осветительный прибор начинает работать сразу, хотя для некоторых моделей потребуется привязка пульта.

Как добавить пульт дистанционного управления к люстре?

Люстры — это больше, чем просто обычный светильник.

Они являются настоящим центральным элементом комнаты, источником света, а не просто функциональным источником света.

Так что может быть приятно управлять люстрами с помощью пульта дистанционного управления, чтобы создать идеальную атмосферу для вашего вечера, пока вы выполняете несколько задач — готовите ли вы званый ужин или просто устраиваете вечер кино.

Можно ли добавить к вашей люстре опции дистанционного управления?

Вы можете управлять люстрой дистанционно с помощью беспроводного выключателя света или специального радиопульта. Для обоих вариантов вам потребуется установить блок радиоуправления в светильник. Более дорогой вариант, но с большим контролем — использование умных лампочек.

В этом руководстве я объясню следующее:

Различные способы удаленного управления вашей люстрой
Как установить беспроводной переключатель

Как сделать люстру с дистанционным управлением?

Существует три основных способа дистанционного управления люстрой. Однако только один из них обычно поставляется с реальным пультом дистанционного управления, хотя с третьим вариантом вы можете настроить пульт, если хотите.

Пульт дистанционного управления

Если вам нужен настоящий пульт дистанционного управления для вашей люстры, вам необходимо купить пульт дистанционного управления (Amazon).

Как правило, они универсальны, потому что сам светильник не имеет значения — он может работать с люстрой, подвесным светильником или встраиваемым светильником — при условии, что вы проверите номинальное напряжение и мощность.

Эти пульты дистанционного управления, как правило, имеют базовое включение/выключение, что означает, что они часто относительно малы — некоторые из них предназначены для того, чтобы поместиться на связке ключей.

Это работает, потому что они используют радиочастотный приемник, который нужно установить в самом светильнике.

Затем пульт связывается с приемником, действуя как выключатель света. Это позволит энергии течь к свету или отключит ее.

Идея состоит в том, чтобы всегда оставлять главный выключатель освещения во включенном положении, а затем управлять им с помощью пульта дистанционного управления.

Если вы оставите основной выключатель выключенным в любой момент, пульт не будет работать.

Их не так просто найти, поскольку РЧ-приемники для освещения, как правило, предназначены для низковольтных источников света.

Если вы хотите такой же для своей люстры, убедитесь, что это приемник на 120 вольт (или 240 вольт, если вы находитесь в Европе).

Не устанавливайте приемник 12-36 В, иначе это может привести к пожару.

Радиус действия хороший — часто до 100 метров, а благодаря своей радиочастоте он может проходить сквозь стены.

Таким образом, эти пульты можно использовать из других комнат для установки нужного уровня освещения, что удобно, если вы находитесь на кухне и собираетесь подавать еду в комнате с люстрой.

Выключатели света с дистанционным управлением

Беспроводные выключатели света (Amazon) работают точно так же, как пульт дистанционного управления, за исключением того, что вместо пульта дистанционного управления вы получаете выключатель света.

Это означает, что они не так полезны, потому что беспроводные выключатели света не предназначены для ношения с собой.

Они предназначены для настенного монтажа вместо традиционного выключателя света.

Однако они гораздо более распространены, чем пульты дистанционного управления для люстр и других светильников. Поэтому найти такую для покупки намного проще.

Процесс тот же — вы подключаете приемник к светильнику, и выключатель работает.

Выключатель света не требует подключения к сети и батареек.

Они очень умные — они преобразуют кинетическую энергию щелчка выключателя света в мизерную мощность, необходимую для отправки радиосигнала на приемник.

Некоторые пульты могут работать одинаково, но для других может потребоваться батарея.

Таким образом, беспроводной выключатель света можно установить в любом месте комнаты.

Хотя он не такой портативный, как пульт дистанционного управления, вы все равно можете сделать его удобным и удобным.

Наибольшее преимущество вы заметите, если декор стен вашей комнаты имеет историческую ценность.

Вам не нужно будет прокладывать провод к выключателю, который мог бы его повредить.

Установка умных светодиодных лампочек

Самый простой способ дистанционного управления люстрой — использовать умные лампочки.

Для установки приемника не требуется снимать крепление люстры, вместо этого они могут работать только с установленной лампочкой.

Однако вы, вероятно, также захотите добавить мост, который представляет собой небольшое устройство, которое дает вам больше возможностей для управления вашими источниками света, включая их группировку.

В противном случае вы не сможете управлять «люстрой» с телефона, но сможете управлять каждой лампочкой люстры по очереди.

Добавление моста означает, что вы можете сгруппировать источники света в приложении и управлять ими всеми одновременно. Кроме того, мост легко установить, поскольку он подключается к сети и вашему беспроводному маршрутизатору.

Умные лампочки — это не только самый простой вариант, но и самые широкие возможности настройки.

Вы можете управлять ими со своего телефона, быстро затемнять их, устанавливать таймеры и управлять ими вдали от дома — у вас есть все возможные варианты.

Вы можете купить специальный смарт-пульт (Amazon), если предпочитаете использовать пульт вместо телефона.

Недостатки умных лампочек? Цена.

Они значительно дороже, так как каждая лампочка, скорее всего, будет стоить больше, чем пульт дистанционного управления или беспроводной выключатель света с приемником.

Для больших люстр эти затраты могут быстро возрасти, особенно если вам нужно заплатить за мост.

Как установить беспроводной дистанционный выключатель света?

Если вы устанавливаете беспроводной дистанционный выключатель света или блок дистанционного управления, вам необходимо сделать следующее.

Отключить питание от сети
Снимите люстру, чтобы получить доступ к распределительной коробке над ней
Отсоедините проводку от люстры, а питание сети подключите к проводу под напряжением ВЧ приемника, а нулевой провод на приемнике к нулевому проводу от сети

Подсоедините провод нагрузки радиочастотного приемника к проводу под напряжением люстры, а провод нейтрали к проводу нейтрали люстры
Безопасно поместите приемник в распределительную коробку, а затем переустановите люстру

Самая трудная часть сделана.

Снять люстру непросто, и вам может понадобиться помощь, особенно для больших люстр, поэтому прежде чем делать это, ознакомьтесь с моим руководством по снятию люстры.

Затем для установки беспроводного выключателя света:

Найдите место, где вы хотите установить выключатель света. Это может быть где угодно, но избегайте мест, где трубы или провода проходят близко к стене. Это вряд ли будет проблемой, так как вы будете использовать маленькие винты
Привинтите базовый блок переключателя с помощью одного винта, а затем проверьте его уровень с помощью спиртового уровня

Если это так, добавьте оставшиеся винты, чтобы зафиксировать его на месте
Если на вашем выключателе есть защелкивающаяся крышка, закрепите ее на месте. Если его нужно завинтить, придержите крышку и завинтите ее.

Final Words

Люстрами, да и вообще любыми осветительными приборами, можно управлять дистанционно без особых хлопот.

Самой большой проблемой для люстр будет установка беспроводного приемника, так как они часто представляют собой сложные и тяжелые приспособления, а снятие их с потолка может быть затруднительным.

Если у вас есть бюджет, вы можете предпочесть умное освещение, особенно с дополнительными возможностями настройки.

Но для большинства людей следуйте инструкциям по аккуратному снятию люстры. Тогда вам будет достаточно пульта дистанционного управления или беспроводного переключателя.

Вы уже переоборудовали свою люстру в беспроводную? Вы выбрали вариант RF или умные лампочки?

Как правильно подключить люстру с пультом. Как установить потолочные люстры

Как правильно подключить провода к потолочной люстре
Как подключить люстру с пультом, на пульт.
Контроллеры с дистанционным управлением.

Как установить и подключить люстру потолочную своими руками, схема подключения люстры.

Потолочная установка, упомянутая люстра, Является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. расположенная люстра, как правило, посередине потолка, максимально равномерно распределяет поток света. Крепление люстры либо подвесным крюком, либо с помощью специальных дюбелей путем жесткого крепления, где в этом случае есть два варианта, как установить люстру:

1. Закрепить специальной планкой, которая будет входить в конструкцию люстры , к месту подвода питающих проводов с потолка. Планка. Это нужно сделать так, чтобы ее можно было снять при помощи откручивания двух винтов с декоративными головками. После крепления планки к потолку присоединяют подводящие провода, надевают корпус люстры и затягивают саморезы.

На потолках при старой планировке квартиры часто остаются большие отверстия, в которых ранее устанавливались крючки для подвешивания люстр. В этом случае достаточно немного сдвинуть места специальных крепежных планок, чтобы отверстие для крепления крюка люстры закрылось после установки.

Схема крепления люстры к потолку. Как правильно установить люстру.

Вот что сделало установку популярным сегодня бюджетным вариантом. Установку люстры желательно проводить не в одиночку, а вдвоем, используя устойчивую стремянку.

2. Несколько иначе монтируются тяжелые люстры, в которые часто можно вставить понижающий трансформатор. Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей — внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, встречается не так уж часто в последнее время) и понижающего трансформатора. Сначала с помощью трех-четырех анкерных дюбелей к потолочному основанию.

Затем подключите два провода питания. Подсоедините выводы к подключенному к трансформатору (точнее, к его первичной обмотке) контактному зажиму. Эти контакты легко определить визуально, так как они намного тоньше проводов вторичной обмотки. В случае с третьим заземляющим проводом необходимо подключить его к люстре. Затем наденьте на основу внешнюю панель и закрепите ее саморезами с декоративными головками.

И в том, и в другом случае перед установкой обязательно нужно снять все легкобющиеся компоненты — электролампы, рассеиватели, хрустальные отражатели. После установки и подключения люстры можно смело вкручивать или вставлять светильники, проверять их работоспособность во всех существующих условиях эксплуатации. По крайней мере, для этого нужно установить все легкобющиеся и хрупкие детали.

Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра установлена на крюк, нужно только соединить с ней питающие линии, приподнять заглушку, положение, скрывающее электрическое соединение и крюк, и прочно зафиксировать заглушку в этом положении. Затем можно свободно выкручивать электрические лампы и производить проверку их работоспособности. По крайней мере там также установлены и хрупкие легкобющиеся детали.

Как правильно подключить провода к потолочной люстре

В помещениях, оформленных в старые добрые советские времена — будь то «ленинградка», «сталинка», «хрущевка» или другие типы квартир — люстры, как правило, подключаются намного проще, чем в помещениях современной застройки. По завершении демонтажа старой люстры в середине потолка обычно наблюдается отверстие для крючка, а из него или вокруг него торчит несколько проводов. Если снять крышку двухклавишного выключателя, обычно расположенного на стене, то также увидим, что он подключен к тому же числу проводов, что и торчит из отверстия в потолке (чаще всего — к трем проводам). Смотрите нашу статью как установить и подключить выключатель открытой и скрытой проводки.

Если на стене стоит однокнопочный выключатель, то третий провод все равно должен быть где-то рядом, я его просто отложил и изолировал. Скорее всего это означает, что в разобранной люстре был только один режим освещения, а подключенных к ней было три провода, торчащих из потолка, всего два. В старых домах часто в прихожую, спальню, кухню, ванную и туалет с потолка можно воткнуть только два провода. Это означает лишь то, что альтернативы нет и должны быть подключены одномодовые люстры.

Однако большинство люстр, произведенных в СССР, работали с тремя режимами освещения:

Режим не яркого освещения — когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, горит нижняя часть боковой лампы.
режим умеренно яркого света — когда не работает центральная лампа, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть световой стороны.
режим полной яркости — при работе на полную мощность горит все.

Люстра, работающая в трех режимах, состоит по существу из двух электрических вводов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг с другом. кстати, один провод, выходящий из трех ламп, является общим для других. При появлении напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.

Схема подключения люстры к проводу. Как подключить провода к правильной люстре.

Если сеть однофазная, между рабочей и нулевой фазами возникает напряжение. В случае постоянного подключения к общему проводу люстры нулевой и подачи рабочей фазы через двойной выключатель на два других провода можно считать аналогично осуществляемым составным. Если есть постоянное подключение к общему проводу люстры с фазой, при том, что после переключения на два других провода подается рабочий ноль — люстра будет работать и с этим соединением, однако такое подключение нельзя назвать хорошим, т. к. возможно поражение человека электрическим током, при необходимости замены перегоревших лампочек, а также выхода из строя выключателя.

Следовательно, главное — найти общий провод из трех проводов, торчащих из потолка. Как это сделать? Можно рассмотреть наиболее эффективные способы:

Самый простой способ — аккуратно развести провода, а затем перевести двухклавишный выключатель во включенное состояние. Взяв в руки индикаторную отвертку, поочередно коснитесь оголенных концов каждого из трех проводов. В случае искрового зажигания в отвертке на двух проводах и отсутствии третьего можно считать, что проводка правильная, третий провод, при прикосновении к дисплею которого отвертка не загорается, светится. общий.

Для окончательной уверенности, администрация сайта после ремонта квартиры в новостройке своими руками рекомендует выключить оба выключателя и ключи второй раз, чтобы проверить наличие напряжения, касаясь концов проводов. Если все в порядке, то индикатору некуда светить, так как выключатель размыкается и вспучивается фазная электрическая цепь.

Индикатор также может загораться при касании оголенного провода на конце выключателя. Это может означать не совсем правильную разводку и то, что провод общий.

Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложными, но они будут более надежными. например, можно использовать мультиметр, специальный измерительный прибор. Необходимо поставить прибор в положение, при котором измеряется переменное напряжение и переводится в рабочее положение хотя бы одна кнопка переключателя.

Затем щупами мультиметра поворачиваем оголенные концы проводов. Отогните в сторону два провода, не перемыкая их, переведите ключ выключателя в положение «выключено», а другой — в состояние «включено». Напряжение между двумя проводами, которые были согнуты, исчезло.

Третий оставшийся проводящий щуп устройства, а другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где там напряжение на контактном проводе делить а. Размечать нужно особым образом.

Осталось только найти общий проводник на люстру. Для этого вкрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры. Таким образом нужно найти два провода, среди которых будет наибольшее сопротивление. Ни один из них не может быть общим, так как просто третий провод в данном случае является общим проводом.

Определив общий провод, можно правильно подключить люстру. Предварительно полностью отключите в квартире напряжение и подключите к клеммному разъему (см. в нашей статье способы подключения электрических проводов) провода люстры с питающим концом, который выступает из-под потолка.

Крепление провода люстры через клеммный разъем.

Если в люстре есть дополнительный четвертый провод (он обычно имеет желто-зеленую изоляцию и заземляется), то этот провод не подключается, а просто изолируется. Проверить работу лампы после подачи напряжения. Если все сделано правильно, люстра должна нормально работать.

В современных комнатах из потолка часто торчат не три, а четыре провода и четвертый провод это земля. Этот желто-зеленый провод крепится к корпусу лампы через такой же по цвету провод, который выходит из него. Проблемы могут возникнуть, если все четыре провода, торчащие из потолка, одного цвета — тогда нужно искать еще и провод заземления.

Для этого необходимо предварительно отключить панель на индукционном станке. Затем достаточно длинный кусок провода, один конец которого зачищен и освобожден от изоляции, прикрепляют к щупу мультиметра, другой его зачищенный и освобожденный конец запорного вентиля наматывают на неокрашенную часть аккумулятора. Ставим мультиметр в режим измерения сопротивления и проверяем щупом поочередно все четыре провода. Там, где метр покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.

Как подключить люстру с пультом, на пульт.

Пожалуй, самыми современными бытовыми осветительными приборами являются люстры, которые оснащены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких ламп (чаще светодиодных) и контроллера, являющегося управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но и служить таймерным устройством или цветомузыкальным мультипрограммным. Они специально прикреплены к панели управления. Однако для некоторых забывчивых людей это, казалось бы, неоспоримое преимущество может обернуться недостатком, ведь они всегда забывают и теряют пульты, переходя из комнаты в комнату.

Поэтому некоторые люстры снабжены двумя пультами дистанционного управления — собственно, выносным и стационарным основанием, выполняющим функцию поиска. Установлена и подключена стационарная базовая консоль на стене вместо выключателя. Вам следует воспользоваться функцией поиска и «потерянная» панель будет быстро найдена благодаря встроенному в ее состав зуммеру.

Теперь подробно рассмотрим, как правильно подключить люстру с пультом к проводам и выключателям, а затем посмотрим, как установить потолочную люстру. Довольно легко к сети в старых домах подключаются люстры только с одним пультом. Заземление подключать не обязательно, достаточно только подключить землю и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника. Настенный выключатель можно оставить на своем месте, если он всегда включен, или убрать все. Если чистый, то два провода на месте выключателя должны быть соединены друг с другом.

Впрочем, если есть еще и стационарная консоль все тоже не так сложно. Для нормальной работы стационарного пульта требуется напряжение двести двадцать вольт, поэтому необходимо обеспечить именно такую мощность. Для начала нужно отключить питание на распределительном щитке, демонтировать выключатель на стене, аккуратно развести по бокам концы провода, который был подключен к выключателю.

На потолке потом соединяется с одним из двух оставшихся проводов (естественно ,не только с землей) и включается питание. Между оголенными концами проводов должно появиться небольшое напряжение, которое можно измерить мультиметром.

Проверка напряжения мультиметром.

провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод и подключить к клемме «выход» (впрочем, он может быть указан и по-другому, для этого необходимо прочитать инструкцию, которая прилагается к люстре). В случае клемм PE не нужно никуда подключать. К сдвоенной потолочной проводке подключается один из проводов, к одинарной — второй, а к земле — третий заземлитель, если он, конечно, есть.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет выполнять брутфорс разных режимов освещения, в том числе отсекая часть групповых люстр. Иногда электронные контроллеры продаются с пультами в рознице и стоят относительно недорого, и их можно приобрести отдельно от люстры.

Если поменять проводку таким образом люстры, подключить их через контроллер, Кроме того, можно добиться удаленного подключения режимов, Можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов . Если у нас двухклавишный переключатель позволяет управлять двумя ветвями цепи, то контроллер может контролировать до шести ветвей посередине (при увеличении цифр!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.

Контроллер подключения с дистанционным управлением для люстр. Как подключить люстру — схема.

Так как размеры корпуса люстр небольшие, то крепление легко спрятать, хотя бы в то же отверстие в потолке, которое предназначено для крепления крюка. Теперь вы знаете, как правильно установить потолочную люстру и как подключить люстру с пультом и без него тоже правильно. Помните:

Все работы, при которых необходимо прикасаться к оголенным проводам, проводить при отсутствии напряжения!

Могу ли я использовать дистанционный выключатель для освещения?

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключить пульт дистанционного управления для осветительных приборов: установка модуля управления, подключение устройств управления, параметры безопасности и мониторинга.

Видео по электрике №1

Автоматический переключатель резерва генератора
и подпанель электрической цепи

Загляните на мой канал YouTube и подпишитесь на мои видео
» СпросиЭлектрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Руководство по управлению осветительными приборами с помощью пульта дистанционного управления
Электрика Вопрос: Я хочу установить трековое освещение на потолке, чтобы дополнить каминную полку.

Уже имеется потолочная/вентиляторная выпускная коробка.
Моя «теория» состоит в том, что я могу провести три провода от существующей розетки к новой установленной розетке.
Моя теория/вопрос таковы: я знаю, что переключатель, управляющий вентилятором, затем станет переключателем, который также управляет освещением направляющих, поэтому могу ли я установить дистанционный переключатель в новую коробку, чтобы включать/выключать освещение направляющих.
Вентилятор уже имеет дистанционный переключатель, поэтому фактический переключатель всегда включен, при условии, что все провода постоянно «горячие» к вентилятору, и дистанционный переключатель фактически активирует вентилятор, то же самое было бы неверно, если бы дистанционный переключатель устанавливается для трекового освещения, для вновь установленного света?
Пытаюсь сделать минимальную резку гипсокартона и не знаю, где можно установить новый выключатель. Я думал, это может сработать?
Не прервет ли дистанционный выключатель вентилятора провода, идущие к новой розетке?

Будем признательны за любую информацию.
История: Грег, домовладелец из Феникса, штат Аризона.

Ответ Дэйва:
Спасибо за вопрос по электричеству, Грег. Да, ваша теория верна.

Как подключить пульт дистанционного управления для светильников

Установка модуля управления
Выносной модуль потолочного вентилятора можно использовать со стандартным осветительным прибором, если в коробке или корпусе прибора достаточно места для размещения модуля, а нагрузка светильника не превышает мощности светильника. модуль.
Настройка частоты
Частота связи модулей также регулируется, что обеспечивает несколько возможных вариантов управления.
Варианты управления
Существуют и другие варианты устройств управления, которые работают с использованием ПЛК, технологии Power Line Carrier, например, модули X-10 и устройства управления.
Подключение управляющих устройств
При установке в существующей цепи эти устройства используют стандартную домашнюю проводку для передачи сигналов, которые принимаются их аналогами, чтобы обеспечить управление различными устройствами, включая освещение с возможностью диммирования.
Управление другими устройствами
Системы, подобные этим, могут управляться с помощью различных опций от настенного выключателя, автономного программируемого контроллера, персонального компьютера и даже встроенных интернет-устройств.
Опции безопасности и мониторинга
Если вы хотите, вы можете включить печь в своей каюте на озере, прежде чем покинуть аэропорт, с помощью мобильного телефона, или вы можете видеть, кто находится у ваших ворот на подъездной дорожке, пока вы где-то находитесь. в отпуске или занят на работе.
Возможности интеграции управления
Все устройства доступны и готовы к интеграции для любой желаемой функции. Возможности безграничны.

Подробнее о домашней электропроводке

Устройства домашней автоматизации

Для получения дополнительной информации о проводке розеток
Электрические розетки

Эта ссылка будет полезна домовладельцу
Самостоятельная электрика

Не пропустите эти ресурсы для: How-To-Pictures
Домашние электрические проекты

Следующее также может быть вам полезно:

Видео по электрике #2

Как подключить розетку GFCI

без провода заземления

Загляните на мой канал YouTube и подпишитесь на мои видео
» СпросиЭлектрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Продолжайте смотреть, так что я могу помочь вам правильно подключить!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает:
Проводка розеток GFCI
Электропроводка домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3- и 4-проводных электрических плит

6 Розетка
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

Как установить беспроводное потолочное освещение —

Делитесь любовью

Вы всегда хотели, чтобы в вашем коридоре (или где бы то ни было) был свет, но не было жесткой электропроводки? Сегодня мы узнаем, как установить беспроводной потолочный светильник.

Независимо от того, есть ли у вас большой или маленький дом, собственный дом или квартира, создание идеального освещения в комнате иногда может быть сложной задачей. Может быть, вы не можете найти идеальный светильник, или рядом с местом, где вам нужна лампа, нет вилки, или, как и мне, вам нужен верхний свет, но в доме нет жесткой проводки. потолок. Что делать девушке?

КАК УСТАНОВИТЬ БЕСПРОВОДНОЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК

Дилемма

Вы можете задаться вопросом: «Зачем вам нужен потолочный светильник, если у вас всего 400 квадратных футов жилой площади?» Ну, позвольте мне сказать вам, почему. 😉 В My Wee Abode есть крошечный неосвещенный коридор, который ведет из спальни в ванную. Единственный шкаф в MWA (кроме шкафа , который я создал менее чем за 30 минут ) расположен в этом крошечном коридоре и имеет зеркала в полный рост на дверях. Однако часто я не могу использовать эти зеркала из-за отсутствия освещения.

Смотрите здесь… свет в коридоре загораживает дверь в ванную комнату, а нависающая балка блокирует свет из спальни. Таким образом, даже если у вас небольшой дом или крошечный дом, дополнительное верхнее освещение может стать проблемой.

(Да, сейчас здесь светло и воздушно, но не в 6 утра и не в 7 вечера! 😉 )

Решение s

Давайте поговорим о нескольких вариантах этой тусклой дилеммы. Во-первых, вы можете игнорировать это (как я делал более 2 лет) и просто жить со случайным раздражением, глядя в мрачное зеркало. Или вы можете потратить небольшое состояние и нанять электрика, чтобы он разрезал гипсокартон и проложил провода для стандартного потолочного освещения. ОРРР, вы можете взломать стандартный потолочный светильник и узнать, как установить БЕСПРОВОДНОЙ потолочный светильник! Для меня вариант номер три был простым, потому что он был выполнимым, доступным, простым, универсальным (я мог использовать практически любой стиль крепления) и съемный . Помните, что когда вы живете в квартире или арендованном доме, как и я, вы должны иметь возможность вернуть вещи так, как вы их нашли, когда/если вы выедете (если только ваш арендодатель не любит обновления так же сильно, как и вы! ).

Еще одно простое и доступное решение для освещения — моя Small Space Coffee Station!

Вдохновение

«Волшебный свет» впервые встретился на моем пути около 2 лет назад, когда я читал пост на Блог Сары Джой . Она поделилась тем, как научилась (из блога, за которым она следила), как создать «волшебный свет». Она использовала этот прием на двух бра на гибкой шее, которые она использовала в своем читальном уголке. Эврика! Я нашел решение своей проблемы с темным коридором. Спасибо за вдохновение, Сара! (Кстати, взгляните на блог Сары… он просто прекрасен!)

Этот пост может содержать партнерские ссылки без каких-либо дополнительных затрат для вас.

Для получения дополнительной информации см. мое полное раскрытие ЗДЕСЬ.

Что вам понадобится

Потолочный светильник, также известный как встроенный светильник, на ваш выбор (я выбрал светильник в деревенском стиле, но вы можете использовать этот «лайфхак» практически для любого стиля светильника… классический, современный , модерн середины века, коттедж, шебби-шик… запредельные возможности)
Светодиодный фонарь
Пульт дистанционного управления Puck Light
Пластиковая пленка или плакатный картон с покрытием (может быть опциональным… читайте дальше)
Круглый предмет для трафарета
Полоски Command Strip для фотографий, средние или маленькие (можно также использовать двустороннюю липучку с клеем)
Ножницы
Медицинский спирт
Монтажные принадлежности (дрель, отвертка)

( ПРИМЕЧАНИЕ. Первоначально я использовал гофрированный пластик, как показано на фотографиях, но он оказался слишком жестким. В итоге я использовал кусок картона с покрытием, который нашел у Майкла.)

Что делать

Вот шаги для создания потолочного светильника в деревенском стиле (или в любом стиле), который не требует жесткой проводки, но ДЕЙСТВИТЕЛЬНО имеет пульт!

Взламывание потолочного светильника

С помощью медицинского спирта очистите внутреннюю часть светильника, заднюю часть шайбы и обе стороны пластикового листа.
Чтобы свет шайбы прилипал к приспособлению, вы будете использовать командные полосы. Однако на этом приспособлении гнездо слишком сильно выступало, и шайбе было не к чему прикрепиться. Если вы обнаружите, что у вас та же проблема, используя круглую пластину в качестве трафарета, вырежьте кусок плакатного картона с покрытием, чтобы он поместился внутри приспособления.
Следуя инструкциям на коробке Picture Command Strips (PCS), прикрепите две пары PCS к одной стороне пластиковой пленки, а затем прикрепите пленку к осветительному прибору, убедившись, что пластик расположен по центру. Нажмите на тридцать секунд, а затем снимите пластиковый лист. Теперь у вас должны быть PCS как на светильнике, так и на пластиковом листе. Помните , следуйте инструкциям на коробке PCS.
Затем добавьте один комплект PCS к задней части фонаря шайбы (не закрывайте важную информацию на фонаре).
Если вы следовали указаниям на коробке PCS, ваш пластиковый лист должен быть отсоединен от приспособления. Переверните лист стороной, на которой нет PCS. Отцентрируйте фонарь шайбы на этой стороне и прикрепите его к пластиковой пленке… следуйте инструкциям на коробке PCS (Я достаточно сказал?).
Подождите один час, пока все командные полосы будут установлены. (Сейчас самое время установить монтажный кронштейн на потолок. Опять же, читайте дальше.)
После того, как командные полосы застыли, соберите свет.

Установка светильника

Чтобы закрепить светильник на потолке, просто удалите все крепежные детали из монтажного кронштейна, которые могут быть ненужными (мне пришлось выкрутить два неважных винта). Затем просто прикрепите кронштейн к потолку (я использовал дрель, один анкер и шуруп). Теперь вы можете прикрепить потолочный светильник к кронштейну (я оставил проводку потолочного светильника прикрепленной к светильнику на случай, если я когда-нибудь захочу использовать его «настоящим» способом). Если вам нужны дополнительные инструкции о том, как установить кронштейн и светильник приспособление, дайте мне знать в комментариях.

Пульт дистанционного управления Волшебный потолочный светильник

По понятным причинам волшебный потолочный светильник должен иметь пульт дистанционного управления, который действует как выключатель на стене. Просто возьмите еще один комплект PCS и прикрепите его к пульту, а затем к стене (опять же, следуйте инструкциям PCS на коробке… Наверное, я недостаточно сказал 😉). Есть только один трюк, чтобы заставить пульт работать с подсветкой шайбы… убедитесь, что датчик на лампе шайбы «обращен» к пульту. Кроме этого, все, что вам нужно сделать, это удалить пластиковую вставку на пульте дистанционного управления и нажать кнопку питания. Вуаля!

Вот крупный план.

А вот как это выглядит в настоящем коридоре.

Завершенный проект

И вот он завершен и готов осветить мою жизнь!

Изначально я собирался использовать настенный светильник в виде бра (вроде того, что Сара использовала в своем читальном уголке). Я купил его и принес домой, но когда я повесил его на стену, чтобы посмотреть, нравится ли он мне, он выглядел НАМНОГО загроможденным. Этому небольшому коридору понадобился светильник «заподлицо», чтобы сохранить легкий и воздушный вид, который мне нравится. Что вы думаете?

Крупный план моего нового беспроводного потолочного светильника на ферме.

Я думаю, что я могу заклеить край пластикового вкладыша небольшим количеством клея, просто чтобы закончить его еще больше. Но, честно говоря, если вы не смотрите на фотографию крупным планом, как эта, вы не можете увидеть шов. (Вы видите датчик на шайбе света? Он обращен к пульту. )

Вот он включен в темноте.

С ума сойти, что нет жесткого провода, да? Все, что вам (мне) нужно сделать, это заменить батарейки. Я ЛЮБЛЮ ЭТО!

А ты?

Быстрый, простой, универсальный, доступный и красивый, этот волшебный потолочный светильник стал идеальным решением для моей маленькой квартиры в стиле лофт. И этот трюк можно использовать практически с любым осветительным прибором. Вам нужно добавить немного света в зону вашего дома, в которой нет проводки в стенах? Может быть, в читальном уголке, или в спальне, где недостаточно места для боковой настольной лампы, или, может быть, на стене в столовой… так много возможностей!

Что вы думаете? Это то, что ВЫ будете добавлять в свой дом? Дайте мне знать в комментариях или не стесняйтесь поделиться со мной фотографией на Facebook. Кроме того, дайте мне знать, если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию!

Fandeliers — Руководство по потолочным вентиляторам с люстрами | DelMarFans.

com

Универсальная мебель сегодня в тренде. Настенный складной обеденный стол и диван, который превращается в удобную кровать, — блестящие примеры продуманной инженерной мысли — удобные и функциональные даже в небольших помещениях. Более того, они не прожигают дыру в наших карманах. Fan d’lier или fandelier — творческое дополнение к списку. Это сочетание потолочного вентилятора и люстры, добавляющее гламура циркуляции воздуха в комнаты.

Содержание

Люстра или вентилятор
Особенности и преимущества
Лучшие рекомендации Fandeliers

Зачем покупать вентиляторы и освещение Del Mar?

Есть много причин для покупки у Del Mar Fans and Lighting, но вот лишь несколько причин, на которые мы хотели бы обратить внимание!

Возврат в течение 90 дней.
Бесплатная доставка для всех заказов на сумму от 40 долларов США.
Безопасный шопинг.

Смотрите наши предложения

Не можете выбрать между люстрой или вентилятором?

Выбор между люстрой и вентилятором всегда труден. Хотя все мы хотим иметь одновременно и ослепительный свет, и вентиляцию, мы обычно довольствуемся одним из двух. Фандель прекрасно удовлетворит ваше желание иметь роскошную люстру в одном месте с потолочным вентилятором в сочетании. Что делает его еще более заманчивым, так это то, что он технологически продвинутый, экономически выгодный, легкий и занимает меньше места.

Особенности и преимущества

Фандельеры символизируют технический прогресс:

Фандельеры работают как чудо, они функционально равны любому работающему потолочному вентилятору. Они похожи на технологические гибриды, которые работают на более продвинутом, бесшумном и энергоэффективном двигателе постоянного тока, который предлагает больше возможностей управления воздушным потоком и скоростью вращения вентилятора с помощью функций удаленного, настенного и умного домашнего управления, доступных у большинства ведущих производителей. Вы даже можете изменить направление вращения лопастей вентилятора, что сделает его более функциональным даже в холодные зимы. Большинство люстр с вентиляторами оснащены светодиодной подсветкой, которая усиливает беззаботное удовольствие от великолепия на потолке.

Фандельер — это воплощение стиля:

Двойная функциональность вентиляции и ослепительного освещения позволяет вентилятору-люстре говорить о вашем стильном и элегантном стиле. Современные технологии не ограничивают его стилевые и дизайнерские возможности. Это может стать подходящим произведением искусства на вашей потолочной стене, даже если вы любите винтажный или вдохновленный природой домашний декор. Короче говоря, это «красота с умом, а также «форма и функция».

Здоровое жизненное пространство

В настоящее время загрязнители воздуха вызывают серьезные проблемы со здоровьем. Они неотразимы и неизбежны, поскольку микроминутны и присутствуют везде, даже в помещении. Хорошая новость заключается в том, что люстра с вентилятором может эффективно с этим справиться. С помощью механизма «ионизатора воздуха» высвобождаются отрицательно заряженные ионы, которые прикрепляются к загрязнителям воздуха и слипают их вместе, оседая на поверхности в виде пыли. Согласно научному обзору литературы по ионизации за 2018 год, отрицательные ионы подавляют вирусы, бактерии и виды плесени, улучшают приток кислорода к мозгу и укрепляют иммунитет. Поэтому с очищенным воздухом сезонная аллергия, боль в горле, чихание и кашель могут быть в страхе.

Фандельеры подобны опекунам, они излучают свет в темноте и несут полезный прохладный ветерок в влажную погоду. Ведь говорят, чем чище воздух, тем здоровее организм.

Лучшие рекомендации Fandeliers

Minka-Aire Audrey

В Minka-Aire Audrey, созданном для того, чтобы впечатлять, от внешнего вида до долговечности и функциональности, у Minka-Aire Audrey есть все. Этот ультратехнологичный модернизированный потолочный вентилятор с люстрой поддерживает Wi-Fi и совместим с Bond. Им можно управлять с помощью пульта дистанционного управления и смартфона, а также управлять голосом с помощью устройств умного дома, включая Amazon Alexa и Google Home Assistant.

Светодиодные потолочные светильники с регулируемой яркостью позволяют создать атмосферу в соответствии с вашим настроением, от мягкой романтической до яркой яркой. Реверсивная функция этого фандельера с пролетом из 3 лопастей обеспечивает освежающий воздух в любое время года. Одри можно установить в большой комнате, спальне и гараже.

Minka-Aire Marilyn

Minka-Aire Marilyn — величественный светодиодный потолочный вентилятор с люстрой. Его потолочные светильники будут вдохновляюще освещать и освещать любую область. Его уникальная люстра в форме зонтика равномерно распределяет свет и воздух в каждом уголке и одновременно создает уютную и прохладную атмосферу.

Его пульт дистанционного управления имеет 3 настройки скорости и работает с управлением Wi-Fi Bond, смартфонами и устройствами умного дома, такими как Amazon Alexa и Google Assistant. Он помечен как фандельер с сухим рейтингом и должен использоваться только в помещении. Он хорошо подходит для кухни, спальни, гостиной, домашнего офиса, столовой и гардеробной.

Shop Minka-Aire Fandeliers

Fanimation Influencer

Как следует из названия, золотой вентилятор-люстра Fanimation Influencer с современным дизайном окажет исключительное влияние на гостей вашего дома. Внутренний потолочный вентилятор с сухим рейтингом имеет реверсивный механизм воздушного потока и, таким образом, работает круглый год. Благодаря приложению Fanimation Bluetooth fanSync и дистанционному управлению этой люстрой с вентилятором в современном стиле можно управлять из любого места, и она чрезвычайно удобна для пользователя. Люстра с потолочным вентилятором с 3 лопастями оснащена направляющей, которая поможет равномерно нагнетать воздух, а светодиодные лампы придадут вашей комнате райский вид. Вентилятор-люстра Influencer идеально подходит для спален и гостиных, хотя его можно целенаправленно разместить в любом месте дома.

Shop Fanimation Fandeliers

Hunter Tunley

Если вас раздражает шум вентилятора, потолочный вентилятор Hunter Tunley с люстрой — ваш выбор. Он работает на шепотном двигателе ветра, который известен своей бесшумной работой.

Эксклюзивный потолочный вентилятор для внутреннего освещения с абажуром, который, несомненно, дополнит ваш современный домашний офис, гостиную и спальню в промышленном или фермерском стиле. Hunter Tunley поставляется с настенным управлением, реверсивными функциями и светодиодными фонарями с прилагаемой штангой. Это простая, модульная и высококачественная люстра с вентилятором, которая наверняка впишется в ваш список желаний.

Shop Hunter Fandeliers

Quoizel Brockton

Quoizel Brockton украшен светодиодными лампами накаливания в стиле Эдисона, которые обеспечивают различные варианты освещения с диммером. Попрощайтесь с сыростью и влажностью в ваших ванных комнатах, прачечных и подвалах с фандельером Brockton! Его 3-скоростной реверсивный вентилятор с дистанционным управлением добавляет к его звездным рейтингам.

Куаизель Голгофа

Фандельер с технологичной текстурой, выполненный в простом дизайне, придаст вашему дому ультрасовременный вид. Люстра с потолочным вентилятором Quoizel Calvary с ее влагостойкими показателями отлично подходит для кухонь, спален и ванных комнат.
Он оснащен полуутопленными светодиодными лампами с регулируемой яркостью и реверсивным вентилятором с дистанционным управлением, с помощью которых он может проветривать ваш дом в любое время года.

Quoizel Cohen

В домашнем офисе всегда должно быть комфортное освещение и хорошая вентиляция, чтобы создавать энергичную атмосферу и мотивировать всех. Quiozel Cohen предложит вам то же самое: он обеспечит вашему офису оптимальное освещение и охлаждение, а также стильный и современный вид.

Благодаря отсутствию неприглядных тяговых цепей, внутреннему реверсивному вентилятору и светодиодным потолочным светильникам с регулируемой яркостью, этот влагостойкий современный фандельер также является хорошим вариантом для ванных комнат и кухонь.

Shop Quoizel Fandeliers

Kichler Lighting Cavelli

Kichler Cavelli — это вентилятор для помещений, который сразу станет изюминкой любого помещения и будет творить чудеса на кухне и в кафе. Художественная люстра в винтажном стиле с настенными элементами управления и светодиодными лампочками с нижним стержнем придаст великолепный вид в тот момент, когда она включена.

Shop Kichler Fandeliers

Savoy House Brisa

Украсьте, проветрите и очистите все в этой многомерной люстре Savoy House Brisa с вентилятором.

Принесите домой этот аристократический фандельер, который будет владеть любой комнатой, которую он украсит. Он оснащен такими функциями, как вентилятор с регулируемой яркостью, настенное управление, 8-люминесцентные светодиодные лампы с регулируемой яркостью и технология ионизации воздуха для очистки воздуха.

Магазин Savoy House Fandeliers

Hinkley Sawyer

Чего вы желаете, то и получаете, когда речь идет о фрамужной люстре Hinkley Sawyer. С деревянными корпусами, встроенным светодиодным светильником и 5-лопастными вентиляторами с реверсивными функциями, он должен попасть в ваш список желаний. Пила Hinkley сертифицирована UL для использования во влажных помещениях и может без проблем устанавливаться как внутри, так и снаружи помещений.

Магазин Hinkley Fandeliers

Максим Бодега Бэй

Магазин Maxim Bodega Bay имеет вид цветущего цветка и современный этнический оттенок. Люстра с потолочным вентилятором будет похожа на старинный артефакт, который, несомненно, добавит очарования вашим открытым жилым помещениям. Это интеллектуальный вентилятор с Wi-Fi и дистанционным управлением, который также очень хорошо работает со смартфонами. Вы можете легко управлять вентилятором, отдыхая на диване. Его регулируемые светодиодные фонари с нижней штангой и реверсивный вентилятор с 3 лопастями позволят вам наслаждаться свежим воздухом. Устраивайте удивительные и запоминающиеся общественные встречи в своем патио, верандах и огородах с этим культовым винным погребком Maxim Bodega Bay.

Магазин Maxim Fandeliers

Фандельеры универсальны, просто добавив их к домашнему декору, вы сможете проветрить, омолодить и наполнить комнату легким бризом.

схема, инструкция и процесс установки

Монтаж и фиксация светодиодной люстры

Схема подключения проводов

Блок для галогенных ламп

Светодиодный блок

Как привязать пульт к люстре

Проверка и возможные неисправности

с пультом управления, крепление к потолку

Выбор люстры

Закрепление осветителя

Подбор пульта управления (ПУ)

Слабые места прибора

Люстра с пультом как подключить

Устройство и механизм работы устройства

Установка контроллера

Подключаем осветительный прибор с пультом

Производим установка крепёжной системы

Механизм работы и устройство потолочных осветительных приборов с ПДУ

Что необходимо знать при выполнении монтажа: правила техники безопасности

Установка осветительного устройства на одноклавишный выключатель

Подключение осветительных приборов к двухклавишному выключателю

Установка блока управления светодиодами

Осветительные приборы с регулировками по высоте

Несколько советов по приобретению потолочного осветительного прибора

Что необходимо знать о ремонте осветительного прибора

Заключительное слово

Как подключить люстру с пультом : рекомендации электриков

Правильное подключение проводов к потолочной люстре

Теперь подключаем правильно люстру

Подключаем люстру с пультом ДУ

Как собрать люстру с висюльками и пультом? 100ab.ru

Как подключить люстру с пультом : рекомендации электриков

Как правильно собрать люстру

Как подключить люстру с пультом

Правильное подключение проводов к потолочной люстре

Устройство люстр с пультом управления

Программирование пульта от люстры

Настройка пульта

Один ПДУ для нескольких светильников

Управление через смартфон

Схема подключения люстры с пультом

Как подключить светодиодную люстру

Принцип функционирования люстры

Подключение люстры с пультом управления своими руками

Крепление и установка люстры с пультом

Как настроить пульт для люстры

Схема контроллера светодиодной люстры

Может, это тоже будет интересно?

Силовое питания и коммутация

Схема питания 220 – 12 В

Ключевые транзисторы

Схема питания 12 – 5 В

Радиомодуль

Декодер радиосигнала

Люстра с пультом управления. Устройство и работа. Как выбрать

Все люстры, оснащенные пультом управления можно разделить на виды:

Важным

Вот некоторые из них:

Люстра с пультом управления выбирается по определенным признакам:

Распространенные неисправности и методы их устранения:

Похожие темы:

схема, инструкция и процесс установки

Монтаж и крепление светодиодной люстры

Схема подключения

Блок для галогенных ламп

Блок светодиодов

Как привязать пульт к люстре

Проверка и возможные неисправности

Как добавить пульт дистанционного управления к люстре?

Как сделать люстру с дистанционным управлением?

Пульт дистанционного управления

Выключатели света с дистанционным управлением

Установка умных светодиодных лампочек

Как установить беспроводной дистанционный выключатель света?

Final Words

Как правильно подключить люстру с пультом. Как установить потолочные люстры

Как правильно подключить провода к потолочной люстре

Как подключить люстру с пультом, на пульт.

Контроллеры с дистанционным управлением.

Могу ли я использовать дистанционный выключатель для освещения?
