Устройство выключателя с подсветкой

Для начала разберёмся, что из себя представляет начинка такого прибора. На самом деле, она мало чем отличается от внутренностей обычного выключателя без подсветки. Просто помимо размыкающих контактов, которыми управляют клавиши, здесь есть ещё дополнительная электрическая линия.

Это дополнительная схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиода. Когда выключатель находится в положении размыкания контакта подачи питания на комнатный светильник, ток проходит через линию подсветки, используя спираль лампы освещения как замыкающий элемент цепи.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

При этом резистор, находящийся в цепи подсветки, ограничивает проходящий по ней ток, поэтому напряжения не хватает, чтобы зажечь комнатный светильник. А светодиод загорается — ему тока нужно значительно меньше. Когда же выключатель активируется, напряжение начинает действовать исключительно на основную лампу, а подсветка гаснет.

При замыкании контакта выключателя ток начинает проходить по цепи питания лампы (по пути наименьшего сопротивления) и включает её, подсветка при этом гаснет

Исходя из описанного принципа прохождения тока, становится понятно, что правильно такой прибор будет работать только при подключении к фазовому проводу (который всегда под напряжением). Но подробнее о премудростях электромонтажа выключателя с дополнительной цепью поговорим далее.

Как подключить прибор с подсветкой: пошаговая инструкция

Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.

Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.

Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.

Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки

А вот как выглядит сама инструкция.

Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.
Каждая клавиша (если их на приборе несколько) аккуратно поддевается отвёрткой, заведённой в щель, и отделяется от корпуса
Руками вытаскивают лицевую пластиковую панельку для облицовки.
После снятия облицовочной панели появляется доступ к основному механизму выключателя
После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.
Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.
К выключателю должны подходить два провода — от распределительной коробки и от светильника, их нужно подсоединить к контактам на корпусе
Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.
Металлический корпус аккуратно вставляется в подрозетник и крепится к нему двумя винтами
На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.

Когда питающих автоматов в квартире много, а нужный неизвестен, поступают следующим образом. Договариваются с помощником, он отключает «рубильники» поочерёдно. Хозяин же подставляет отвёртку-тестер жалом к оголённому питающему проводу в стакане. При этом он приставляет палец к торцу ручки пробника. Светодиод в отвёртке погаснет, когда помощник отключит нужный автомат.

Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.

Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.

Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.

Видео по теме: как поменять выключатель с подсветкой

Можно ли отключить подсветку и как это сделать

Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.

Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.

Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.

Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя

Если подсветка сломалась или работает неправильно

Если после монтажа или в процессе эксплуатации лампочка внутри выключателя перестаёт гореть, необходимо произвести диагностику и ремонт.

Для этого:

Демонтируем выключатель, сняв клавиши, облицовку и открутив винтики усов.
Вытаскиваем концы проводов из контактов, ослабив болтики. Механизм оказывается перед нами.
После отсоединения выключателя от проводов можно получить доступ к сопротивлению и светодиоду, которые составляют цепь подсветки
Берём прибор, называемый мультиметром.
Мультиметр используется для измерения силы тока, напряжения и сопротивления элементов цепи
Переключаем его в положение, соответствующее измерению сопротивления со шкалой до 200 кОм (стрелка на центральном переключателе должна указывать на значок «200К» на корпусе прибора). При соприкосновении щупов прибора друг с другом должен появляться звук. Он означает, что электрическая цепь мультиметра не имеет разрывов.
Подставляем один щуп аппарата к первому выводу светодиода, а другой — ко второму. Если сигнал не раздаётся, значит, узел перегорел.
По описанному ранее сценарию вынимаем светодиод или выпаиваем его паяльником.
Покупаем такой же в магазине радиодеталей.
Светодиод для подсветки можно купить в любом магазине радиодеталей
Если светодиод был просто вставлен в гнездо, то устанавливаем новый лёгким движением руки. В противном случае впаиваем его, действуя в последовательности, обратной выпаиванию. Возможно, здесь понадобится немного припоя.

Может возникнуть вопрос: а как проверять резистор? Но этого делать не нужно. Во-первых, потому что этот процесс гораздо сложнее, во-вторых, указанная деталь ломается очень редко.

После замены светодиода необходимо смонтировать описываемый прибор обратно на штатное место.

Видео: ремонт двухклавишного выключателя с подсветкой

Приборы с подсветкой достаточно надёжны в эксплуатации. Они ни в чём не уступают обычным выключателям, у которых нет дополнительных функций. Установка приборов с подсветкой не вызывает сложностей. Единственный минус — стоимость такого выключателя чуть выше, чем у обычного. Но в итоге решающую роль играет место установки, так что выбор за потребителем.

Автор: Владимир Молотилов

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

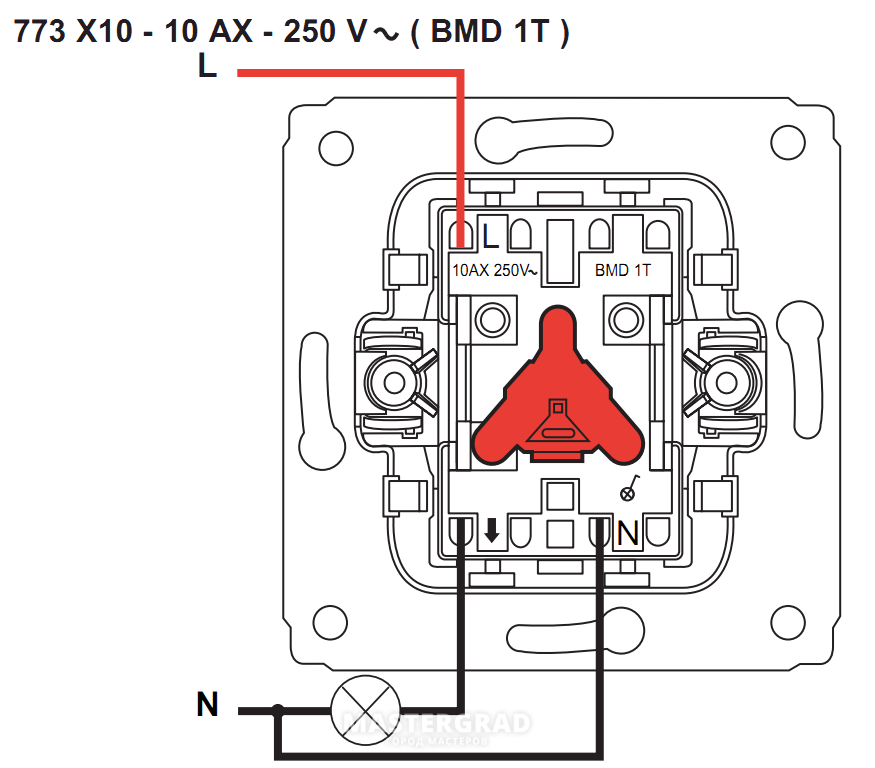

Схема подключения выключателя со светодиодной подсветкой показана на рис. 1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1. Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора: Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2). В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями. Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото. Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

Схемы подключения кулисного переключателя
| Новый Wire Marine
Перейти к содержимому
Схема подключенияСерийная сталь2019-01-08T17:27:11-05:00
В качестве ресурса для наших клиентов мы предоставляем ниже набор объяснений, схем подключения, видеороликов и т. д. для некоторых из наиболее распространенных клавишных переключателей Carling, которые мы продаем. Дополнительную информацию о переключателях также можно найти на страницах продукта для каждой детали.
1. V1D1-B60B – SPST, ВКЛ.
-ВЫКЛ., 1 лампа отключения – верхняя
Купить этот переключатель: Кулисный переключатель V1D1-B60B ВКЛ-ВЫКЛ .
Возможно, самый распространенный кулисный переключатель на планете… V1D1-B60B представляет собой стандартный двухпозиционный кулисный переключатель ВКЛ-ВЫКЛ. Он будет напечатан с «V1D1», «12V 20A» и «Carling Technologies».
В верхней части выключателя будет одна лампа накаливания, которая автоматически загорается при включении выключателя.
V1D1-B60B имеет три контакта на задней панели, официально называемые клеммами. У нас тоже есть четырехконтактный кулисный переключатель V1D1 с двумя индикаторами (номер по каталогу: V1D1-G66B ), который можно найти ниже. Этот переключатель также заменит кулисный переключатель V1DA, который имеет пластиковые перегородки между клеммами на задней панели.
Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.
Посмотрите наше видео с обзором проводки V1D1 здесь:

Этот корпус переключателя можно сочетать со многими нашими защелкивающимися крышками кулисных переключателей с морской маркировкой, чтобы получить полный комбинированный блок переключателей с маркировкой.
См. также наши переключатели с подсветкой. Или узнайте больше о том, как работают переключатели с подсветкой.
Характеристики кулисного переключателя
Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 3
Carling P/N: V1D1-B60B
Тип лампы: Лампа накаливания
Срок службы лампы: 10 000 часов
(Нажмите, чтобы увеличить)
скачать PDF
2.
V1D1-G_ _B – SPST, ON-OFF – (1) независимый сверху, (1) зависимый снизу
мы носим в различных цветах лампы и СИД.
Эти корпуса переключателей включают (и кабину можно приобрести по ссылкам ниже):
V1D1-G66B — белые лампы
V1D1-GCCB — красный светодиодный кулисный переключатель
— BlueGX1X1X1
900 Переключатель
Мы используем этот стиль корпуса переключателя V1D1 на всех наших переключателях SPST, ON-OFF с лазерной гравировкой и подсветкой. В отличие от V1D1-B60B , который имеет 3 контакта на задней панели, этот кулисный переключатель ВКЛ-ВЫКЛ имеет 4 контакта. Дополнительная клемма находится на клемме 8 и управляет верхней лампочкой в выключателе (называемой независимой лампочкой).
Этот корпус кулисного переключателя предназначен для соединения с выгравированной или напечатанной защелкой на крышке кулисного переключателя для полного блока переключателя. Все приводы, продаваемые на этом сайте, подходят для этого переключателя.
Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.
У нас также есть электрические схемы кулисных переключателей для морских судов внизу этой страницы.
Характеристики кулисного переключателя
Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 4
Carling P/N: V1D1-G _ _ B
Тип лампы: различные
Срок службы лампы: 10–100 000 часов
(Нажмите, чтобы увеличить)
скачать PDF
Пример выше, показан синий светодиод
Корпус переключателя VJD1 только здесь
Купить: Кулисный переключатель Nav/Anc здесь
Этот кулисный переключатель DPDT с подсветкой имеет две зависимые лампы, одну верхнюю и одну нижнюю. Схема подключения справа показывает, как контакты и лампы подключены внутри.
Кулисный переключатель VJD1 имеет 7 контактов на задней панели, называемых клеммами. Если вы заменяете существующий кулисный переключатель, на корпусе переключателя, скорее всего, будет штамп «VJD1», но этот переключатель также заменит V6D1, VJDA и V6DA.
Этот переключатель включает нижний свет, когда он опущен, и верхний свет, когда он вверху.
3б. Как выполнить проводку в качестве переключателя Nav/Anc:
Для морских применений этот переключатель VJD1 очень часто используется в качестве переключателя навигационных и якорных огней.
Мы создали короткое видео, объясняющее, как это сделать:

Здесь вы можете создать крутые полностью индивидуальные крышки клавишных переключателей для внедорожников, джипов, авиации, квадроциклов и т. д.
Характеристики кулисного переключателя
Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 7
Carling P/N: VJD1-D66B
Тип лампы: Лампа накаливания
Срок службы лампы: 10 000 часов
скачать PDF
(Нажмите, чтобы увеличить)
разница в цвете фар. Пробелы: «_» может быть «6» для белого, «C» для красного или «X» для синего.

Купить варианты этих выключателей можно здесь:
VJD2-U66B — белые лампы
VJD2-UCCB — красные светодиоды
VJD2-UXXB – синие светодиоды
Наш единственный 10-контактный переключатель, этот переключатель морского класса представляет собой двухполюсный двухпозиционный переключатель на два направления. Это переключатель ВКЛ-ВЫКЛ-ВКЛ, где вверх и вниз включены (или непрерывны с входной клеммой), а центральное положение выключено. Он имеет два независимых источника света… один вверху и один внизу.
Независимые источники света включаются внешним источником… как другой выключатель.
Кулисный переключатель VJD2 имеет 10 контактов сзади и представляет собой вариант корпуса кулисного переключателя ВКЛ-ВЫКЛ-ВКЛ с зависимой лампой или VJD1. Чаще всего вы будете использовать VJd2 вместо VJD1, когда этот переключатель будет запускать две нагрузки, но НЕ подсветку в группе кулисных переключателей с подсветкой.

Обратите внимание на схему подключения: из 10 контактов (лепестковые разъемы, называемые клеммами) на задней панели четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов. Этот корпус переключателя имеет два изолированных отрицательных входа (T9 и T7) для каждой лампы или светодиода в переключателе.
Этот корпус переключателя предназначен для сопряжения с приводом кулисного переключателя. Все актуаторы, продаваемые на этом сайте, подходят к этому выключателю, но с независимым освещением эта выгравированная крышка выключателя будет работать лучше всего.
Этот переключатель часто используется в качестве переключателя навигационных/якорных огней на лодке… см. ниже схему подключения этой конкретной конфигурации:

Проводка навигации/управления на этом переключателе напряжение: 12 В постоянного тока
Номинальный ток: 20 А
Клеммы: 10
Carling P/N: VJD2-U__B
Тип лампы: Белая лампа накаливания, синий светодиод, красный светодиод
Срок службы лампы: 100 000 часов (для светодиодов)
(Нажмите, чтобы увеличить)
5. VLD1-A_0
B — DPDT, (ON)-OFF-(ON), 1 независимая лампа
только к цвету освещения, в остальном переключатели одинаковые.
Посмотреть/купить варианты выключателя можно здесь:
VLD1-A60B – белые лампы накаливания
VLD1-AC0B – красные светодиоды
VLD1-AX0B – синие светодиоды
Это двухполюсный двухпозиционный DPDT, кулисный переключатель мгновенного действия с подсветкой. Он имеет один индикатор вверху. На схеме справа показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВЫКЛ-(ВКЛ).
При подключении этого переключателя вы можете выбрать, хотите ли вы, чтобы он освещался из-за независимой лампы, подключенной к клеммам 8 и 7. Или эти клеммы можно игнорировать для группы переключателей без подсветки.
Этот кулисный переключатель часто используется для изменения полярности электродвигателя. Если вы заменяете существующий кулисный переключатель, он, вероятно, будет иметь штамп «VLD1» сбоку, хотя он также заменит V8D1, VLDA и V8DA (среди прочих).
Это только черный корпус клавишного переключателя, предназначенный для сопряжения вытравленной или печатной защелки на крышке клавишного переключателя для полного блока переключателя.
Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.
Характеристики кулисного переключателя
Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 8
Carling P/N: VLD1-A_0B
Тип лампы: светодиодная или лампа накаливания
Срок службы лампы: 100 000 часов (светодиод, 10 000 вкл.)
(Щелкните, чтобы увеличить)

Выше показан VLD1-A60B – версия с белой лампой накаливания, но доступна и с другими цветами освещения.
6. VMDJ-G66B
– DPDT, (ВКЛ)-ВКЛ-ВЫКЛ, 1 независимая, 1 зависимая лампа
VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. На приведенной ниже схеме показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВКЛ-ВЫКЛ.
Эта клавиша идеально подходит для выключателя двигателя OFF/RUN/START. Он выключен внизу, включен в центре и мгновенный (включен) вверху. Центральное положение ВКЛ остается включенным, пока нажата функция мгновенного включения (ВКЛ) вверху.
Он также обычно используется с омывателем/очистителем ветрового стекла. Он поставляется с латунной перемычкой на клеммах 2 и 5, как показано на рисунке.
Загрузите бесплатную схему подключения в формате PDF для этого интересного кулисного переключателя ниже.
Электросхема в формате PDF
Характеристики кулисного переключателя
Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 6
Carling P/N: VMDJ-G66B
Тип лампы: Белая лампа накаливания
Срок службы лампы: 10 000 часов
(Щелкните, чтобы увеличить)
(Щелкните, чтобы увеличить)
В приведенном ниже разделе приведены электрические схемы, относящиеся к морским клавишным панелям. У нас есть электрические схемы и руководства по подключению 10-контактного навигационного/анкерного переключателя ON-OFF-ON 3-позиционного кулисного переключателя Carling Contura, а также схемы подключения 10-контактного трюмного переключателя с автоматическим ручным включением-выключением. ON 3-позиционный кулисный переключатель Carling Contura (для получения дополнительной информации о том, как подключить трюмный насос, см. здесь), у нас также есть общая схема подключения DPDT для питания двух нагрузок с использованием 3-позиционного кулисного переключателя Carling Contura ON-OFF-ON.

Если вы подключаете триммеры, мы предлагаем электрические схемы, как подключать электрические триммеры, как подключать гидравлические триммеры и как переключать полярность для кулисного переключателя.
Наконец, у нас есть электрическая схема для подсветки клавишных переключателей Carling с подсветкой на панели клавишных переключателей.
Ссылка для загрузки страницы Перейти к началу
Как подключить световую панель с 5-контактным кулисным переключателем — OBP
How toMatthew Bernard 02 октября 2019 г.
Подключение светового выключателя может показаться пугающей задачей, но на самом деле все наоборот, и вы можете выполнить всю проводку менее чем за 5 минут. Самой сложной частью процесса установки может быть понимание того, куда идут все различные провода, но не волнуйтесь, мы проведем вас через весь процесс.

Знакомство с переключателем световой полосы
5-контактный кулисный переключатель световой полосы является одним из самых популярных переключателей световой полосы , поскольку он имеет прямоугольную форму и обычно сочетается с интерьером большинства автомобилей. Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, достаточно нажать на нижнюю часть переключателя.
Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых полос, заключается в том, что они имеют подсветку , которая может работать с заводским внутренним освещением приборной панели. Когда переключатель световой полосы включен, на кулисном переключателе световой полосы загорается другой индикатор, уведомляющий вас о том, что переключатель в настоящее время питает ту световую полосу, которую вы к нему подключили.
Это закон
Когда дело доходит до установки дополнительных осветительных приборов на ваш автомобиль, вы должны знать законы своего штата. Например, здесь, в штате Пенсильвания, вам 9 лет.0011 требовал, чтобы имел переключатель световой полосы, который загорается, когда свет включен. Цель этого закона — убедиться, что водитель знает, когда горит вспомогательная световая полоса, чтобы вы не ослепляли встречный транспорт.
Давайте посмотрим сзади
На задней стороне 5-контактного кулисного переключателя со световой полосой есть 5 контактов, каждый из которых имеет определенное назначение.
Переключатель стоит вертикально, поэтому мы начнем с сверху вниз :
#8 Является Заземлением для выключателей верхнего света – ( Эту клемму можно заземлить вместе с #7 )
-#7 Является ли Заземлением для выключателя ближнего света — ( Эта клемма может быть заземлена вместе с #8, за исключением случаев, когда вы подключаете выключатель света к заводскому диммеру вашего автомобиля
)
#2 Является ли Положительное питание от аккумулятора или источника питания с предохранителем ( Эту клемму можно комбинировать с #6 )
#3 Это Положительная мощность , которая идет к световой полосе ( Это единственная клемма, которую нельзя комбинировать с другой клеммой )
#6 Это Положительная мощность , которая идет к нижнему свету ( Этот терминал можно комбинировать с #2 )
Как сделать световую панель Соединительные кабели
Вам потребуется сделать два соединительных кабеля:
Соединительные кабели заземления — они будут подключены к земле для № 8, заземления для верхнего источника питания, № 7 для заземления нижнего источника света.
