Внутренняя тройная розетка: как выбрать и подключить

Монтируем тройную внутреннюю розетку

Если вам необходимо решить задачу подключения сразу нескольких электроприборов в одном месте, то тройная внутренняя розетка придется как нельзя кстати. Она позволяет одним махом решить проблему подключения большого количества электроприемников, причем, номинальная мощность приборов не представляет особых проблем.

Такие розетки нашли широкое применение в местах подключения видео и аудио аппаратуры, на кухне и в местах установки компьютера.

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению розеток, вам следует определиться с местом монтажа, номинальными параметрами розетки и сечением кабеля, который необходим для подключения.

Место расположения розеток

Прежде всего нам следует определиться с местом, в котором мы планируем установить внутренние розетки тройные. Особых ограничений здесь нет, и простая логика не позволит вам ошибиться.

Итак:

  • Прежде всего, п.7.1.37 ПУЭ запрещает устанавливать розетки в ванных комнатах. Допускается их установка только через автомат УЗО.
  • Кроме того, п.12.29 ВСН 59 – 88 не допускает установку розеток в местах, неудобных для эксплуатации. Так же нельзя размещать розетки под и над мойками.
  • Других требований нет. Поэтому выбор места установки розетки определяется только целесообразностью. Обычно розетки устанавливают на высоте в 30 см от пола. Но это не является правилом и, если вам необходимо подключить, например, установленный под потолком кондиционер или вентиляцию, целесообразней розетку расположить под потолком.

Выбор розетки

Об этом аспекте выбора частенько забывают, но ему следует уделить самое пристальное внимание. Ведь работоспособность и долговечность розетки напрямую зависит от ее соответствия подключаемым электроприемникам.

Виды розеток

Итак:

  • Прежде всего, это номинальный ток розетки. Он может быть 6, 10, 16 и 25А.
    Но последние два номинала в основном предназначены для подключения электрических плит (см. Розетка для электроплиты legrand: особенности, выбор и монтаж). Зачастую они имеют несколько отличную форму, специально под вилку печи.
  • Для того, чтобы выбрать розетку, соответствующую вашим номинальным параметрам, вы должны знать номинальный ток самого мощного прибора, который будет запитывать эта тройная розетка внутренняя.

Обратите внимание! Что, согласно п.3.15 ВСН 59 – 88, мощность ни одного отопительного агрегата не должна превышать 2 кВт. А именно отопительные приборы зачастую являются наиболее мощными источниками энергопотребления в квартире. Для устройств такой мощности достаточно 10А розетки, поэтому аналоги с большим номинальным током рассматривать не целесообразно.

  • Если вы планируете устанавливать розетку вне помещения (см. Как выбирается и подключается наружная розетка тройная), то должны обратить внимание на ее защиту. Этот параметр обозначается аббревиатурой «IP» после которой идут цифры.
    Первая цифра может быть от 0 до 6 и демонстрирует уровень защиты от проникновения пыли. Вторая цифра может быть от 0 до 8 и демонстрирует уровень защиты от проникновения влаги. Чем выше цифра, тем лучше защита.

Подбираем кабель

Чтобы ваша розетка внутренняя тройная работала бесперебойно и как можно дольше, важно правильно подобрать провод, которым она будет подключаться к электрической сети. Особенно это важно при монтаже скрытой проводки, когда для того, чтобы заменить перегоревший провод, вам придётся раздолбать пол стены.

Провод во всех местах подключения должен иметь запас и не иметь натяжки

  • Прежде всего, следует выбрать сечение кабеля или провода (см. Выполняем расчет сечения провода по мощности). Этот параметр зависит от нагрузки, которая будет подключаться к розеткам. Причем, нам следует учесть возможную суммарную нагрузку всех трех розеток. Особенно расписывать процесс выбора не будем, так как это довольно подробно описано в других статьях нашего сайта.

Обратите внимание! Согласно п. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм2 для медных проводов и 2,5 мм2 для алюминиевых.

  • Так же отметим, что, выполняя подключение розеток своими руками, часто допускается ошибка при выборе длины провода. Согласно п.2.1.22, во всех местах соединения кабеля или провода должен иметься запас, достаточный для повторного подключения. Часто этим пренебрегают, что приводит к проблемам в дальнейшем. В любом случае провода не должны быть натянуты.
  • Что касается количества жил, то желательно использовать трехжильный провод. Одна жила будет использоваться для подключения фазного провода, обычно она черная, но не принципиально. Вторая жила, синего цвета, используется для подключения нулевого провода. И третья, желто-зеленая, для подключения защитного провода.
  • Отметим также необходимость дополнительной защиты провода при его способе монтажа открытым способом. Если монтаж осуществляется открытым способом, то обычно применяют самозатухающую пластиковую гофру (см. Автомобильная гофра для проводки в домах и квартирах). Если же применяется скрытый способ прокладки по сгораемой основе, то вам потребуется металлическая гофра.

Монтаж и подключение тройных розеток

Конечно, на данный момент вы можете найти розетки тройные внутренние, рассчитанные на одну закладную коробку. Но их качество далеко не всегда находится на должном уровне и соответствует указанным номинальным параметрам.

Поэтому целесообразней устанавливать три розетки, которые затем могут закрываться декоративной накладкой. Благодаря этому они выглядят, как единое целое.

Монтаж закладных коробок

Согласно п.6.5.20 ПУЭ, все аппараты, устанавливаемые скрытым способом, должны иметь специальные кожухи или быть заключены в коробки. Эти коробки называют закладными. И именно их правильная установка позволит вам красиво и правильно разместить розетку.

Правильная установка закладных коробок

Итак:

  • На первом этапе важно все правильно вымерять и разметить. Ведь ошибка может не позволить закрепить декоративную накладку на розетке или приведет к неперпендикулярности к полу или стене.
  • Для установки закладной коробки мы предварительно должны высверлить нишу под них. Делается это с помощью специальных насадок на перфоратор. Они достаточно неплохо справляются с кирпичными и некоторыми бетонными стенами. Но иногда и они пасуют. В этом случае советуем предварительно просверлить много отверстий по периметру ниши обычным сверлом по бетону. А уж затем использовать насадку.
  • После того, как все три ниши готовы, можно закрепить закладные коробки. Наша инструкция рекомендует делать это при помощи самореза в центральной части коробки. Но допустимо закрепить и при помощи обычного гипсового раствора или алебастра.

Обратите внимание! На момент крепления закладных коробок питающий провод уже должен быть заведен в них. В противном случае вам придётся запускать его поверх коробок, что некрасиво, да и неправильно.

  • Теперь можно вскрыть распределительную коробку, в которой предстоит подключение. Находим фазный, нулевой и защитный провод, питающий данную группу. Подключаем соответственно жилы нашего кабеля.
  • Теперь на розетке подключаем фазный и нулевой провод к силовым контактам, а защитный к заземляющим. Практически для всех розеток не принципиально к какому силовому контакту будет подключен фазный провод. Но обычно его сажают на левый вывод. Исключение составляют только электрические печи, но об этом вы можете прочитать в других статьях на нашем сайте.
  • На этом подключение окончено. Устанавливаем розетки. Закрываем их декоративной накладкой. Закрываем распределительную коробку и подаем напряжение. Если вы сделали все согласно нашим рекомендациям, то все должно работать безупречно.

Блок розеток без декоративной накладки

Вывод

Как видите, подключение тройных розеток — достаточно простое занятие. Оно не требует особых навыков и познаний. Но если вы не знаете, что такое фазный провод, а что такое нулевой, то лучше не геройствовать и вызвать профессионала. Ведь цена ошибки может быть очень велика.

Схема подключения выключателя света с тремя клавишами

Схема, фото и видео примеры подключения трехклавишного выключателя света.


Для того, чтобы немного экономить электроэнергию, а также управлять разными уровнями освещения с одного места, были созданы выключатели света на три клавиши. Они часто используются в домах и квартирах, т.к. действительно удобны и простые в обращении. Подключить тройную модель сложнее одинарной, поэтому в данной статье для вас предоставлены видео и фото примеры, а также схема подключения трехклавишного выключателя света.
Содержание:

Особенность применения

Человек, сам того не осознавая, использует намного больше источников света, чем ему необходимо на самом деле. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше. Если человек перестанет потреблять лишнее электричество и выключать ненужные лампочки, то это сэкономит до 30% используемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на фото ниже. Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Чаще всего используется основное освещение, а остальные клавиши применяются по необходимости.

Также часто подключение трехклавишной модели используется для управления освещением разных комнат с одного места. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже (вместо установки трех отдельных изделий будет задействован всего один).

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:


От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу.  Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельн

Как подключить розетку с заземлением: подробная инструкция :: SYL.ru

Сегодня никого не удивить тем, что ремонт приходится делать самостоятельно. По крайней мере, некоторые текущие работы нужно выполнять своими руками, просто потому, что платить за все нельзя, и даже не из-за дороговизны, а просто нет смысла. Но далеко не все могут без подготовки справиться даже с легкими работами – опыт ведь не приходит из пустоты, его нужно зарабатывать. Потому-то и нужны инструкции и схемы, по которым можно работать. Например, как эта статья, рассказывающая, как подключить розетку. Фото и схемы вы можете увидеть ниже. Дело это не трудное и будет для вас очень полезным. К тому же никому еще не мешало поучиться чему-то новому.

Подключаем розетку самостоятельно

Навык работы с электроникой необходим, поскольку никакой из ремонтов не может обойтись без розеток. Для того чтобы избежать неприятных ситуаций, лучше сначала ознакомиться со схемами подключений, узнать, как правильно подключить розетку, и уже потом начинать работы. Иначе все может закончиться достаточно печально.

На самом деле, ничего сложного в установке розеток нет, нужно всего лишь следовать некоторым инструкциям – и тогда у вас все получится с первого раза. Но сначала необходимо выбрать правильные розетки и провести подготовительные работы. Иначе смысла в ответе на вопрос, как правильно подключить розетку, просто не будет.

Как выбрать розетку?

Если вы живете один или в семье с уже взрослыми детьми, то проблемы с выбором розетки не будет – вам подойдут обычные. Они не требуют никакого особенного ухода или специальных навыков для их установки.

Но кроме обычных есть и еще несколько видов, о которых стоит знать.

  • Розетки с защитными шторками. Они необходимы для защиты от удара током – отверстия розетки закрывают специальные накладки, которые открывают только при введении вилки, то есть двух металлических штырьков одновременно. Они могут быть немного неудобны в использовании, но для семей с маленькими детьми необходимы.
  • Розетки для помещений с повышенной влажностью. На упаковках таких розеток нанесен определенный шифр – IP и цифра. Чем последняя выше, тем выше показатель защиты. Если помещение пыльное или чересчур влажное, то неудобная в повседневной жизни крышечка просто необходима по технике безопасности.
  • Розетки с выталкивателем – они превосходно подходят для тех, кто часто использует одну розетку для подключения разных устройств. Вместо того чтобы прилагать значительные усилия для вытаскивания вилки, вам достаточно будет всего лишь нажать на кнопку. Располагается она обычно в углу панели.
  • Розетки с таймерами нужны для семей с детьми или пожилыми людьми. На таких розетках можно программировать включение и выключение электроприбора – это удобно для чайников и подобной техники.
  • Также есть специальные розетки с индикаторами напряжения – такие есть смысл устанавливать только там, где возможны частые скачки тока и отключения электричества.

Подготовительные работы перед подключением

Прежде чем начинать монтаж розеток, нужно провести некоторые процедуры, которые значительно облегчат вам жизнь. В квартирах чаще всего устанавливаются розетки скрытого типа, поэтому далее будем рассматривать, как подключить розетку скрытого типа.

  1. Сначала нужно проложить провода внутри стен (для розеток открытого типа провода прокладываются поверх стены).
  2. Выбираете места установки розеток.
  3. Устанавливаете в выбранные места подрозеточные коробки.
  4. Приобретаете нужные вам по уровню защиты IP розетки.
  5. Теперь можно начинать установку.

Как подключить розетку?

Лучше всего описать этот процесс в виде небольшой пошаговой инструкции, это проще для восприятия:

  1. Нужно отключить автомат. Конечно, профессионал может справиться и с напряжением, но рисковать понапрасну не стоит. Для этого нужно отключить автомат для помещения, где находится розетка, и если это необходимо, выкрутить пробки.
  2. Обязательно проверьте отсутствие напряжения! Сделать это можно простым указателем напряжения или мультиметром.
  3. Для монтажа новой розетки никаких дополнительных операций не нужно, но если вам нужно вытащить старую, то сначала отвинтите прижимающие «лапки», а после вытаскивайте блок розетки, когда почувствуете, что он начал выпадать.
  4. Нужно зачистить провода. Для подключения новой розетки это необходимо. Если проложенный провод с двойной изоляцией, то вам нужно будет снять до двадцати сантиметров внешней изоляции. После этого можно подключать. Если же провод с одинарной изоляцией, то достаточно будет пяти или десяти сантиметров. Но обязательно отделите провода друг от друга.
  5. Сейчас, собственно, можно подключать новую розетку. Тут тоже несколько шагов – сначала подсоединяйте питающий провод к контакту. Оголенную часть провода нужно завести в клемму, а после затянуть винтом. С последним нельзя перегибать, иначе провод будет передавлен.
  6. После подключения всех проводов вставляйте розетку в подрозетник. Установить надо ровно, тщательно проверив, чтобы не было перекоса. Провода при этом скроются внутри.
  7. Зафиксируйте розетку на месте с помощью винтов. На старых моделях они удерживают лапки, а в новых монтируются прямо в подрозетник.
  8. После всего прикрутите сверху крышку.

Типы подключения розетки

Люди, думающие исключительно о том, как подключить розетку, редко задумываются, что есть несколько вариантов подведения проводов:

  1. «Хорошее» подключение только что было описано. Провода нужно просто оголить, после чего загнать в клеммы и прижать винтами.
  2. «Надежное» же подключение немного отличается. Это займет какое-то время, но вам нужно будет загнуть провода в кольцо, после чего надеть его на клеммы. Винты тоже надо будет затянуть, но опять же не туго.

Второе подключение немного хлопотнее, но предпочтительнее. Надежное кольцо предоставляет большую площадь контакта клеммы с проводом, а потому нагревание будет меньше.

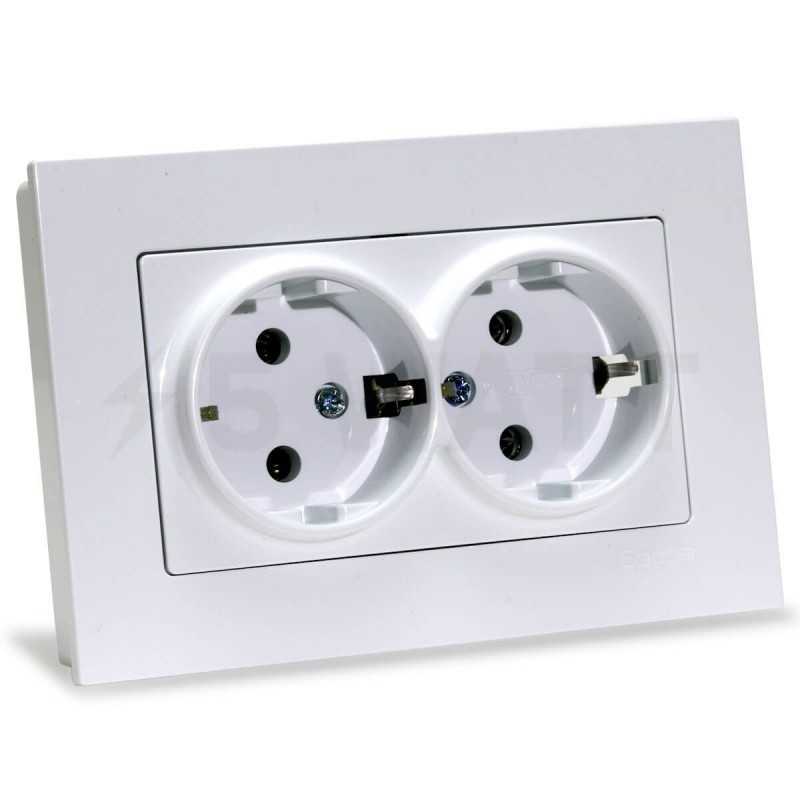

Двойные розетки

Помимо стандартных видов, существуют еще и двойные розетки. Они довольно популярны, и людям нравится устанавливать такие в местах, где много электроприборов. Поэтому вопрос «Как подключить двойную розетку?» так же популярен, как и про подключение обычной, одинарной розетки.

Двойные розетки могут быть двух видов:

  • Стационарные.
  • Собранные.

Подключение для каждого из видов немного отличается.

Подключение стационарных двойных розеток

Стационарная двойная розетка изнутри представляет собой пластину с двумя парами контактов. Во многих моделях не предусмотрено деление на верх и низ, а потому разобраться, что и куда подключать, не так уж и легко. Располагаются контакты в такой двойной розетке сверху и снизу, и есть два варианта подключения – правильное и неправильное.

Первый вариант не предпочтительный, а единственно возможный. Чтобы все сделать правильно, вам нужно подключить провода к разным токопроводящим пластинкам. Иначе, в неправильном случае, вы подсоедините фазу и ноль к одной пластинке, что во время включения электричества приведет к короткому замыканию.

Подключение двойной собранной розетки происходит по такому же принципу.

В этом случае понять, как подключить двойную розетку, несложно – такие модели тоже не очень редки – они представляют собой всего лишь две одинарные розетки, по прихоти строителей оказавшиеся вплотную друг к другу. Подключать их нужно точно так же, как и одинарные розетки, в этом нет вообще никаких отличий.

Но может случиться так, что провода проведены только к одной такой одинарной розетке – в таком случае потребуются некоторые усилия. Вам потребуется создать перемычку и перебросить провод из одной коробки в другую, а после уже присоединять их параллельно.

В любом случае, теперь вы знаете, как подключить две розетки. Но если вы не уверены, что сможете все сделать правильно, лучше вызвать специалиста, ибо короткое замыкание вам точно не нужно.

Схема подключения тройной розетки

Понять, как подключить тройную розетку, нетрудно. Все делается по тому же принципу, что и с двойной. Вам просто нужно воспроизвести те же самые действия, что описаны в предыдущем абзаце.

Тройная розетка представляет собой пластинку такую же, как и двойная, только немного больше, – там такие же контакты, и нужно опасаться только неправильного подключения проводов. В этом случае подключение нуля и фазы к одной пластинке тоже не приведет ни к чему хорошему. Вообще такой вариант всегда чреват последствиями.

В этом случае тоже может случиться такое, что рядом находятся три одинарные розетки. Тогда ответ на ваш вопрос «Как подключить три розетки?» содержится в материале, изложенном выше.

Что такое розетка с заземлением?

Розетка с заземлением внешне практически не отличается от обычной – только в верхней и нижней части находятся небольшие «ушки». Это клеммы заземления. Сначала вилка прикасается к ним, активируя заземление, а уже после входит в саму розетку.

Это необходимо согласно требованиям техники безопасности большинства коммерческих и производственных зданий – да и для жилых помещений такая защита не помешает.

Такая дублирующая система защиты должна заземлить корпус оборудования, если он поврежден или неисправен – в другом случае может произойти целый ряд неприятных событий, начиная от короткого замыкания и заканчивая гораздо более печальными вещами.

Зачем нужно заземление?

Действительно, зачем интересоваться, как подключить розетку с заземлением, если не знаешь, зачем она вообще нужна. Говорить о том, что этого требует техника безопасности, не стоит, это и так понятно, да и было сказано раньше.

Такая защита нужна для того, чтобы металлические элементы электроприборов не проводили ток, если произойдет короткое замыкание или же просто нарушится изоляция проводов. Причин удара током через электроприбор довольно много, но все их можно избежать, заземлив розетки.

Как подключить розетку с заземлением?

Надеемся, не стоит напоминать, что все подготовительные шаги вроде отключения электричества нужно проводить и в данном случае. Это даже не обсуждается. Итак, процесс подключения такой розетки будет выглядеть следующим образом:

  • После проведения всех процедур по очищению проводов и подключению фазы и нуля к уже знакомым клеммам у вас перед глазами должен остаться еще и третий провод – это и есть заземление.
  • После этого подключайте заземление к нужному контакту.
  • Далее производите уже знакомые вам действия по сбору скрытой розетки.

Что нужно знать об ошибках в подключении?

  • Не подключайте заземление, если в качестве защитного нуля используется рабочий нуль.
  • Вообще использовать рабочий нуль не стоит – при первом же коротком замыкании у вас может сгореть вся проводка.
  • Ни в коем случае не пытайтесь подключать заземление к розетке, в которой его нет. Просто заизолируйте провод и оставьте на будущее.

Подключение нескольких розеток

Прежде чем начать пытаться самостоятельно налаживать проводку, нужно понять, как подключить несколько розеток. В этой процедуре тоже нет ничего сложного, как и во всех предыдущих.

Самое распространенное и простое подключение — это подключение розеток «шлейфом». Преимущества тут очевидны – это может сделать даже неопытный человек, а труда в такую работу много вкладывать не надо, скорее, нужны тщательность и внимание. Но есть у такой системы и недостаток – если в одном месте цепь повредится, то все дальнейшие элементы перестанут работать. В этом и заключается главная каверза того, как подключить розетки последовательно.

Итак, мы выяснили, как произвести подключение разных типов розеток своими руками.

Как правильно подключить тройной выключатель с розеткой

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т. д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2 Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3 Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4 Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5 Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Применение, преимущества и способы использования

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

  • компактность и функциональность – корпус содержит несколько устройств;
  • управление освещением в соседних помещениях;
  • экономия электроэнергии;
  • возможность применять комбинированное освещение;
  • простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выбирая подходящую модель, нужно осмотреть ее на предмет наличия физических дефектов, царапин, потертостей. Во время переключения клавиши должны издавать щелкающие звуки. Если процесс происходит беззвучно, это говорит о выходе из строя самозажимных лемм, предназначенных для закрепления подсоединяемых кабелей.

Особенности подключения

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание. С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков. Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Ошибки при монтаже

При подключении трехклавишного выключателя с розеткой в одном корпусе возможны ошибочные действия, вследствие которых осветительные приборы могут не включаться. К распространенным случаям относятся:

  • Неработающий выключатель при исправной розетке – указывает на то, что мастер перепутал фазовый и нулевой провода. Нужно проверить конструкцию индикатором и внести требуемые изменения.
  • Две кнопки не функционируют до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.

Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высокое напряжение, устройство может перестать функционировать.

Производители выключателей

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов.


В подрозетник вводится кабель. Безопасность превыше всего.

Схема подключения трехклавишного выключателя собрана.
✅Схема подключения трехклавишного выключателя своими руками

Ну вот, в принципе и все, что хотел сказать.

Следует помнить, что к лампам выполняется подводка двухжильных проводов. Если посмотреть на подключение выключателя с обратной стороны, то на рисунке видно, что к нему подходит четыре провода.

Во время демонтажа старого блока запомните, а лучше подпишите все провода, которые будете отключать. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.

Конструкция трехклавишного выключателя Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей.

Подключение трехклавишного выключателя света

Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. После этого провода вам необходимо подключить к нулевому проводу.

Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории: — механические — связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т.

После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Таким же образом работает и левый контакт выключателя.

Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети рисунок 3. Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.

Существенных различий в конструкции обычно не имеется. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства.
Как подключить трёхклавишный выключатель.

Как правильно подключить тройной выключатель

Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.

Области применения


Сборка распределительной коробки и выключателя. Вот в принципе и все.

Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.

На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения.
Как подключить двухклавишный выключатель

его особенности, разновидности и самостоятельное подключение

Тройной выключатель: его особенности, разновидности и самостоятельное подключение

Что такое тройной выключатель? По аналогии с его ближайшим сородичем, двойным выключателем, можно предположить, что это электрический прибор, позволяющий управлять тремя группами осветительных приборов из одного места. Такой выключатель оборудован не одной и даже не двумя, а целыми тремя клавишами, в чем и заключается его основная особенность – при этом его размеры остаются стандартными для данной группы оборудования. О нем и пойдет разговор в этой статье, в которой мы разберемся с его разновидностями и изучим присущие им особенности. Также мы рассмотрим технологию его самостоятельной установки.

Тройной выключатель фото



Тройной выключатель: какие бывают

Как ни странно, но даже такая простая и привычная для всех вещь, как выключатель, может иметь массу разновидностей – мало того, даже каждая отдельно взятая разновидность, в свою очередь, может делиться на подвиды. Тройной выключатель в этом отношении не является исключением, и классифицировать эти изделия можно даже не по одному, а по нескольким признакам.

  1. Тройной выключатель с подсветкой. Как вы понимаете, здесь может быть несколько вариантов – в одних выключателях делается подсветка, а в других она отсутствует. Все свои преимущества тройной выключатель с подсветкой проявляет ночью – маленький огонек служит прекрасным ориентиром в темноте и позволяет найти быстро не только сам выключатель, но и помещение, в котором он управляет светом. Также в большинстве случаев подсветка на выключателе является своего рода указателем, который сигнализирует о рабочем или не рабочем состоянии освещения в том или ином помещении – как правило, подсветка работает только тогда, когда напряжение не подается на осветительные приборы. Соответственно, если выключатель не подсвечен, значит в помещении горит свет.

    Тройной выключатель с подсветкой фото

  2. Сенсорный тройной выключатель. Это уже далеко не новшество, и практически все люди знают, что выключатели, в том числе и тройные, могут быть клавишными или сенсорными. Разница между ними заключается только в способе управления – если в стандартном, если можно так сказать, устаревшем варианте исполнения этого электрического прибора выключать и включать свет приходится нажатием на клавишу, то в сенсорном выключателе достаточно только прикоснуться к панели в определенном месте. Зачастую сенсорные выключатели, как одинарные, так и двойные и тройные, оборудуются диммером, который позволяет регулировать яркость свечения ламп.
  3. Тройной выключатель с розеткой. Своеобразный комбинированный вариант, который подойдет для установки не в любое место. Оптимальным вариантом для изделий такого типа является туалетный столик, на котором и розетка необходима для подключения того же фена или плойки, и освещение, без которого модницы жить не могут. В принципе, такой выключатель можно установить и стандартным способом, но…. во-первых, розеткой, установленной на высоте 800-900мм от пола, пользоваться неудобно (мы уже отвыкли от этого) и, во-вторых, установка тройного выключателя с розеткой невозможна без переделкиэлектропроводки. По сути, в одно и то же место понадобится подвести отдельно провода для розетки и отвести из него исходящие фазы для освещения.

В отдельный подвид дополнительно можно выделить и беспроводный тройной выключатель, но следует понимать, что это уже изделия совсем другого типа. В большей степени это даже не выключатель, а пульт дистанционного управления. С первого раза может даже показаться, что это вполне удобная вещь, но когда такие мысли приходят в голову, сразу вспоминается пульт от телевизора, который периодически куда-то пропадает и его приходится долго искать.

Подключение тройного выключателя с розеткой фото

Как подключить тройной выключатель: особенности

Если разобраться и понять принцип работы электрических приборов данного типа, то установить тройной выключатель самостоятельно не покажется сложной задачей ни для кого. Разница между ним и двойным выключателем, по большому счету, незначительная, и принцип его работы, в некотором роде можно сравнить с работой тройника. Если говорить простым языком, то тройной выключатель просто разделяет одну приходящую на него фазу на три, каждая из которых оборудована отдельной клавишей выключателя. Если принцип работы понятен, то несложно будет разобраться и с вопросом самостоятельного подключения такого выключателя. Схему этого процесса можно представить в виде следующей последовательности работ.

  1. Для начала к месту установки тройного выключателя необходимо подвести фазу – стандартно она берется в распределительной или, как ее еще называют, коммутационной коробке.

    Как подключить тройной выключатель фото

  2. Также к этому месту установки, а вернее от него, протягивается три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов – ноль для них можно делать общим и брать его нужно, опять-таки, из коммутационной коробки. А тянется он мимо выключателя, напрямую к светильникам.
  3. Дальше стандартная установка и подсоединение выключателя. С одной стороны этого прибора имеется входная клемма (как правило, она отмечена стрелочкой, направленной к клемме) и три клеммы исходящих (стрелка от клеммы). Соответственно, приходящую фазу подсоединяем к входной клемме, а исходящие – к выходным (к каждой по одному проводу). Какой куда, особой роли не играет – если хотите, чтобы каждая клемма отвечала именно за нужные осветительные приборы, то перекоммутировать провода в необходимом порядке будет несложно.

    Схема подключения тройного выключателя

В принципе, это и весь процесс установки тройного выключателя. Если говорить о тройном выключателе с розеткой, то здесь схема несколько иная – для того чтобы правильно решить вопрос, как подключить тройной выключатель с розеткой, к месту его установки от распределительной коробки нужно тянуть не только фазу, но и ноль, который, так же как и фазы, отводится от места установки выключателя к осветительным приборам. То есть выход с выключателя имеет уже не три жилы провода, а четыре – используется не тройной провод, а два двойных. И это еще не все. Если в случае с выключателем без розетки можно использовать кабель сечением 1,5 квадрата, то здесь делать этого не стоит – к розетке с выключателем тянется провод сечением в 2,5 квадрата, а от нее непосредственно к осветительным приборам можно уже тянуть провода с сечением 1,5 квадрата.

В принципе, дополнительно можно рассказать еще и про тройной проходной выключатель, но это другая тема, о которой следует говорить отдельно. Этот выключатель работает только в паре со вторым аналогичным устройством – он позволяет управлять тремя группами осветительных приборов из двух мест. Это отличный вариант для проходных комнат и коридоров. О том, как работают проходные выключатели, какими они бывают и как производится их подключение, читайте в статье «Проходной выключатель и его особенности».

Источник: http://stroisovety.org/





подключаем правильно провода к розетке по схеме

Монтаж всей электрической разводки дома или квартиры – дело чрезвычайно ответственное, требующее определенных знаний и опыта выполнения подобных работ. Поэтому такие масштабные мероприятия чаще всего поручают специалистам-электрикам. Но некоторые проблемы, возникающие, например, при проведении косметического ремонта или просто в ходе эксплуатации электрохозяйства, можно решить и собственными силами. К таким доступным операциям можно отнести подключение стационарных осветительных приборов, установку новых или замену вышедших из строя розеток и выключателей.

Как подключить розетку

В настоящей публикации сконцентрируем свое внимание на розетках – с ними приходится иметь дело чаще всего. Насыщенность быта полезными электрическими приборами постоянно растет, и новой технике зачастую требуются и новые точки её подключения. Кроме того, любая розетка – не вечна, рассчитана на определённое количество подключений вилки. И рано или поздно вырабатывает свой ресурс, начинает искрить, разбалтываться, а иногда и вовсе рассыпается «в прах». Да и просто при проведении косметического ремонта хозяева часто желают заменить все розетки и выключатели на новые, максимально подходящие к стилю выбранной отделки.

Итак, рассматривает вопрос, как подключить розетку самостоятельно, без вызова мастера.

Коротко – о типах и устройстве розеток

Человеку, который впервые будет браться за установку розетки, логично было бы сначала уяснить, как она устроена. Строение ее особой сложностью не отличается, но тем не менее.

Рассмотрим на схеме. Она, правда, не отражает всего разнообразия конструкций современных розеток, но принцип устройства примерно одинаков.

Примерная схема устройства большинства розеток

Основную роль выполняет корпус (поз.1), в котором собраны контактные группы и клеммы, а также приспособления для фиксации розетки в гнезде подрозетника или непосредственно на поверхности стены. Корпус изготавливается из диэлектрического материала – чаще всего это пластик, но может быть и керамика. Розетки с керамическими корпусами по стоимости несколько дороже и считаются более качественными. Однако, требуют аккуратного обращения при установке – если розетку случайно уронить или, например, сильно перетянуть винты крепления, то корпус может разломиться, и восстановлению подлежать не будет.

С лицевой стороны розетка закрывается пластиковой крышкой (поз.2). В крышке имеется фигурный паз с отверстиями-гнездами, куда входят штыревые контакты вилки. Крышка может быть цельной или разборной – нередко она имеет дополнительное декоративное обрамление (поз.3). При правильном монтаже эта рамка будет плотно прижата к стене и полностью прикроет место установки розетки. Крепится крышка к корпусу посредством винта (поз. 4). Винтов может быть и несколько – например, на двойных или тройных розетках. Как правило, винты изнутри оснащены простейшим стопором, с тем расчетом, чтобы в выкрученном положении они не выпадали из своих гнезд.

В корпусе расположены контактная группа. Так как рассматривать мы будет только однофазные розетки на 220 В, то таких контактов два – для подключения нуля и фазы (поз. 5). Чаще всего применяются лепестковые (пластинчатые) контакты. Более надежными для коммутации и долговечными считаются пружинные, но встречаются они сейчас в продаже нечасто.

Чаще встречаются розетки с лепестковыми контактами (на иллюстрации – слева). Но считается, что более надежное электрическое соединение со штырями вилки обеспечивают пружинные контакты.

Для подключения к контактам подходящей к розетке проводки каждый из них снабжен клеммой (поз. 6).  Разновидностей клемм немало, но условно их можно разделит на две категории.

— В одной (преобладающей) фиксация проводника обеспечивается затяжкой винта. Головка винта в разных моделях розеток, кстати, может и располагаться по-разному – сзади,  с лицевой части, сбоку или сверху-снизу.

— В другой категории – клемма зажимает провод автоматически, за счет специальных подпружиненных контактов – достаточно вставить зачищенный конец в отверстие, приложив небольшое усилие.

На левом фрагменте рисунка – затяжка провода в клемме винтом. На правом – клемма сработает автоматически при просадке зачищенного конца провода в гнездо до упора.

Очень многие розетки в нощи время оснащены дополнительными контактами для подключения к заземляющему контуру. Чаще всего в наших краях встречаются модели с двумя заземляющими изогнутыми лепестковыми контактами, расположенными соответственно сверху и снизу (поз. 7). Металлическая пластина этого РЕ контакта также имеет свою клемму (поз.8) для подключения провода.

Для крепления розетки в подрозетнике могут использоваться одновременно или по отдельности два варианта фиксаторов.

— Во-первых, это специальные лапки-фиксаторы, имеющие заостренные зубчатые края (поз. 9). Каждая такая лапка снабжена винтом (поз. 10), при затяжке которого она выдвигается в сторону и жестко упирается в корпус подрозетника.

— Во-вторых, большинство современных подрозетников предусматривает еще крепление розетки винтом (саморезом). Для этих крепежных деталей имеются специальные проушины (поз. 11) характерной дугообразной формы – это дает возможность небольшой коррекции положения розетки.

Кстати, выше был показан, пожалуй, и не самый характерный пример розетки. Подавляющее число современных моделей оснащены еще и металлическим суппортом (поз. 12) – специальной пластиной, существенно упрощающей процесс монтажа.

Большинство современных моделей розеток оснащено металлическим суппортом

При установке этот суппорт отлично упирается в плоскость стены, то есть ошибиться с глубиной размещения корпуса розетки – невозможно. Сама пластина затем будет полностью скрыта декоративной крышкой.

На суппорте всегда предусматриваются уже упомянутые выше проушины для винтового крепления к подрозетнику. Кроме того, могут быть еще и отверстия по углам (поз. 13). Они бывают очень полезны, когда розетка устанавливается на жесткую основу вообще без подрозетника. Например – на обшитую вагонкой или иными панелями стену, при условии, что под отделкой имеется небольшое пространство, достаточное по глубине для корпуса розетки. В этом случае просто вырезается окошко нужного размера, а сама розетка крепится к поверхности отделки через суппорт четырьмя саморезами. Проще некуда!

Как уже упоминалось выше, розетки могут быть одинарными, двойными, и даже тройными, то есть рассчитанными на подключение сразу нескольких электроприборов. Другой подход – когда для этих целей устанавливается несколько одинарных розеток, соединенных параллельно.

Несколько слов от типах розеток.

  • В недалеком прошлом преобладал тип «С» — только два контакта, нуля и фазы. Он еще и сейчас широко применяется – вполне подходит для электроприборов небольшой и средней мощности, не требующих обязательного заземления.

Розетка типа «С», не предусматривающая подключения к заземляющему контуру

Этот тип, кстати, тоже не сосем однороден. Наверняка многие сталкивались, что в такие розетки старого «советского» типа не входят вилки многих электроприборов, так как штыри имеют больший диаметр, нежели отверстия. Впрочем, сейчас, как кажется, «советский» тип в продаже уже и не встретишь, так что проблема становится несущественной.

  • Тип «F» имеет такие же два гнезда для штырей вилки, но оснащены еще и контактами для заземления. Именно этот тип и был показан на схеме, когда рассматривалось устройство розетки.

Розетки типа «F» постепенно вымещают своих предшественников, так как все больше домов и квартир изначально оборудуется и контуром заземления, обязательным для мощной бытовой техники.

Такие розетки в наше время доминируют, так как быт человека все больше насыщается разнообразной техникой, для безопасной эксплуатации которой необходимо заземление. Впрочем, такая розетка без проблем позволяет подключить и другие электроприборы. За исключением, пожалуй, только старых вилок с круглым, не имеющим фигурных вырезов ободом корпуса.

  • Допустимо в наших условиях устанавливать и розетки типа «Е». Гнезда для фазы и нуля у них не отличаются от типа «F», а вот контакт заземления имеет форму выступающего штыря.

Розетка типа «Е» — со штыревидным заземляющим контактом

Такие розетки особо широкой популярностью у нас не пользуются. Но если обратить внимание на конструкцию вилок большинства современных электроприборов, то можно заметить – она подходит для обоих типов, «F» и «Е» — для входа штыря на ней предусмотрено специальное отверстие с контактом. Но вот другая вилка уже явно не подойдет, то есть розетка универсальностью не отличается. Кроме того, совершенно исключается разворот вилки в розетке на 180 градусов, а это в ходе пользования электроприборами иногда становится полезным.

Безусловно, типов розеток — намного больше. Здесь же были выделены всего три, так как именно они применяются в российских условиях чаще всего.

Различаются розетки и по степени (классу) защищенности корпуса. Этот показатель обозначается индексом IP и двухзначным числом. Первая цифра говорит о классе защищенности от проникновения твердых тел и пыли, вторая – о защищённости от воздействия воды.

— Для обычных помещений дома или квартиры вполне достаточно класса IP22 или IP33. Если розетка планируется к установке детской комнате, то лучше приобрести модель с классом не ниже IP43. Особенность таких изделий – это наличие крышки и специальных шторок, которые перекрывают гнезда для штырей вилки, когда розетка не используется. Это затруднит любопытному малолетнему «исследователю» доступ к токоведущим контактам.

— А вот для ванных комнат, душевых, кухонь приобретаются модели классом не ниже IP44 – здесь и влажность повышенная, и существует весьма большая вероятность попадания на розетку водяных брызг.

Розетки класса IP44 подойдут для установки в ванных, банях, совмещённых санузлах, кухнях.

— Класс IP44 подойдет и для установки в неотапливаемом подвальном помещении.

— Еще выше класс нужен, если розетку требуется установить на улице или, например, на открытом балконе. Здесь принимается в расчет и воздействие пыли, и прямое попадание атмосферных осадков. Так что в целях безопасности рекомендуется применять модели с классом защищенности не менее IP55.

Герметичная двойная розетка типа «Е» класса IP55 — оптимальное решение для установки на улице или на открытом балконе

Теперь, когда общие понятия о конструкции и разновидностях розеток получены, можно обратиться с принципиальным схемам их подключения.

Схемы подключения розеток к электрической сети

Схемы подключения розеток особой сложностью не отличаются. Но рассмотреть их все же необходимо.

Сначала – схема подключения розеток к однофазной сети, в которой не предусмотрено заземляющего контура.

Стандартная схема подключения одиночных розеток к сети, не имеющей контура заземления

На схеме цифровыми обозначениями показаны:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. По правилам прокладки проводки в доме должны располагаться точно над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждая розетка (или блок из нескольких розеток) должна иметь собственную коммутационную коробку.

5 – условно показан кабель скрытой или открытой проводки.

Узнайте, почему в розетке две фазы, из нашей новой статьи на нашем портале.

Обратите внимание – в соответствии с правилами, которых придерживаются профессиональные электрики, фазу на розетке принято располагать слева, ноль – справа. К сожалению, не все делают именно так. Хотя такой монтаж значительно упрощает и эксплуатацию некоторых приборов (тех, где принципиально требуется обязательное положение фазы и ноля), и проведение диагностики и ремонтно-профилактических работ, если в сети будут неполадки.

А где лучше устанавливать розетки?

Настоящая публикация посвящена именно подключению розеток, а не планированию их расположения и правилам прокладки проводки. Эти вопросы настолько важны, что им на нашем портале уделена отдельная статья «На какой высоте устанавливать розетки». В ней, кстати, немало внимания уделено особенностям размещения розеток на кухне, где обычно наблюдается максимальная «концентрация» крупной бытовой техники.

Вторая схема – это также одиночные розетки, но уже «F» типа, с подключением к заземляющему контуру.

Схема подключения одиночных розеток к однофазной сети с контуром заземления

6 – шина подключения заземляющих (РЕ) проводов. На схеме они показаны зеленым цветом.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен.  И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Подключение розеток в сеть с нижним расположением заземляющего контура

Теперь – несколько увеличим область подключения розеток и посмотрим, как выполняется коммутация при необходимости установки блока из двух или более штук.

Если подключение идет к сети без заземляющего контура, то все относительно просто. Розетки в таком случае подключаются так называемым шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогично коммутируются и нулевые контакты розеток.

Способ подключения блока розеток к сети без заземления – шлейфом.

Метод, надо сказать, не без недостатков. Например, при недостаточном контакте одного из проводов, скажем, на второй розетке, третья уже априори становится неработающей. Впрочем, это легко диагностируется, а в целях профилактики рекомендуется ежегодно проводить подтяжку винтовых клемм.

Один из вариантов избежать «шлейфования» — защищаются участки одного провода, складываются петлей – и в таком виде обжимаются в клеммах розеток. На иллюстрации – мастер еще и пропаял место сгиба.

Если конструкция клеммы в розетках предоставляет такую возможность, оптимальным решением будет проводить соединения не перемычками, а цельным проводом. На небольшом участке снимается изоляция, провод изгибается петлей и эта петля зажимается в клемме первой розетки. Затем снимается участок изоляции для второй розетки – и так далее. Возни, безусловно, намного больше, требуется заранее предусматривать и нужную длину проводов подводящей линии, но зато розетки получаются по степени своей работоспособности – независимы одна от другой.

Казалось бы, точно так же шлейфом можно подключить и розетки с заземляющим контактом. Однако, такое соединение (с помощью перемычек) нежелательно, так как не отличается надежностью. Если отсутствие фазы или нуля становится заметным сразу для пользователей, и меры по восстановлению работоспособности розетки принимаются незамедлительно, то ненадежность защитного заземления может оставаться не выявленным очень долго. И это может представлять очень серьезную угрозу при эксплуатации электроприборов.

Кстати, правила эксплуатации электроустановок напрямую запрещают последовательное подсоединение заземляющего провода.

«ПУЭ-7

1.7.144. Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается».

Поэтому следует поступить, на крайний случай, так, как было показано выше – с общим заземляющим проводом и созданием на нем нескольких участков для клеммного подключения (хотя и это будет не вполне правильным).

А лучше всего – на заземляющем проводе, подходящем к первому подрозетнику, выполнить качественную скрутку (распайку). А уже от нее в каждую розетку блока вести отдельный заземляющий провод для индивидуального подключения.

Схема рекомендуемого подключения заземляющих проводов к блоку розеток – к каждой от крутки (распайки) идет индивидуальный провод.

Поместится ли такая скрутка в подрозетнике первой розетки? Многочисленные примеры, представленные на фотографиях в интернете, убеждают, что выполнить такое возможно.

Скрутка заземляющих проводов вполне поместилась в стандартном подрозетнике глубиной 40 мм.

Можно для первой розетки поставить и более глубокий подрозетник – не 40, а 60 мм – там уместить провода будет значительно проще. Кстати, если позволяет место, ничто не мешает выполнить подобные скрутки (распайки) и для фазы с нулем – надежность розеточного блока от этого только выиграет. Естественно, все соединения тщательно изолируются, изолентой или термоусадочными трубками. А сами скрутки очень удобно делать с использованием специальных колпачков СИЗ — получается и быстро, и аккуратно, и очень надежно. Клеммы Wago тоже очень удобны для таких целей, но для нагруженных линий качественно выполненная скрутка будет все же надежнее.

Иногда поступают и так – ставят на один подрозетник больше, и его используют как локальную монтажную коробку. Затем, после коммутации всего блока, его закрывают заглушкой, а затем – декоративной отделкой стены. В этом случае уж точно ничто не помешает сделать надежную качественную подводку ко всем розеткам блока.

Процесс установки розетки – пошагово

Будем считать, что с теорией мы закончили – посмотрим, как устанавливаются розетки практически.

В данной статье мы не будем фокусироваться на прокладке проводов к месту установки розеток, монтаже коробок и подрозетников. Это – тема для отдельного и очень подробного рассмотрения, и она уже нашла освещение на страницах портала.

Как самостоятельно проложить проводку в доме или квартире?

Задача не из простых, требующая определенных знаний и очень высокой внимательности при проведении работ. Кроме того, в ходе ее реализации придется выполнить немало общестроительных операций. Очень подробно о теоретических основах и обо всех этапах монтажа электропроводки в доме своими руками рассказывается в большой статье-инструкции нашего портала.

При установке розеток следует придерживаться установленной цветовой маркировки проводов. Ноль принято коммутировать проводами синего (голубого) цвета, заземление – зелено-желтыми. С фазой могут быть различные варианты – коричневый, черный, белый, красный и другие, но во всяком случае – всегда отличающиеся от нуля и заземления.

Установленная цветовая маркировка проводов

При установке розеток, да и при других электромонтажных операциях, в любом случае  первым делом необходимо убедиться в том, что линия полностью обесточена. Принимаются те или иные меры к недопущению несанкционированного ее включения – это должно контролироваться постоянно до окончания работ.

Ниже будет рассмотрено несколько вариантов установки розеток. Все они, безусловно, схожи, но имеют некоторые различия, связанные с особенностями конкретных случаев.

Установка одиночной розетки

Очень частый случай – был произведен косметический ремонт, и пришла пора поставить новые розетки. К подрозетнику подведен кабель, который пока находится внутри него в изолированном состоянии.

Иллюстрация Краткое описание выполняемой операции
При оклеивании стены обоями сразу двумя диагональными надрезами было обозначено место расположения подрозетника.
Сюда и предстоит установить розетку.
Прежде всего, необходимо полностью открыть сам подрозетник.
Фрагменты обоев по периметру аккуратно подрезаются острым ножом…
…и удаляются.
Действие производят аккуратно, чтобы случайно не повредить отделку на участке, который останется незакрытым розеткой.
Спрятанный внутри конец силового кабеля вытягивается наружу.
Внутри подрозетника после отделочных работ может скопиться немало мусора, остатков строительных растворов, пыли.
Все это необходимо вычистить.
После удаления крупного мусора, мелкий можно быстро вычистить с помощью пылесоса.
Все, место подготовлено – можно переходить к монтажным работам.
Прежде всего, если это необходимо, укорачивают подходящий к розетке кабель.
Обычно исходят из того, что он должен выступать за поверхность стены на 60÷80 мм.
Далее, с кабеля необходимо снять внешний слой защитной изоляции (оплетки).
Здесь показано, что мастер орудует обычным ножом. Можно, конечно, но все же – не совсем правильно, так как так несложно повредить изоляцию проводов.
Ниже, в следующей таблице, будет показан более грамотный подход к этой операции.
Оплетка снимается, освобождая провода.
Ее остатки аккуратно срезаются и удаляются, чтобы они не мешали в работе.
Освобождённые провода сразу несколько разводятся в стороны, именно в том порядке, как они будут подключаться в розетке: фаза слева, ноль справа и заземление – по центру.
Кончики проводов (около 25 мм) можно сразу несколько изогнуть вниз.
С помощью съёмника изоляции оголяются концы – примерно на 10 мм от края.
Концы проводов зачищены и готовы к монтажу.
В предлагаемом вниманию примере используется розетка, оснащенная самозажимными пружинными клеммами. То есть работа упрощается до предела.
Зачищенный конец провода заводится в отверстие клеммы и просто просаживается в нее до упора.
Коммутация розетки занимает всего несколько секунд.
После этого необходимо вытягивающим движением проверить надежность фиксации в клеммах всех трех проводов.
Если все нормально — можно двигаться дальше.
Подключенные провода несколько подгибаются так, чтобы они располагались вдоль тыльной стороны корпуса розетки.
Вот в таком виде розетка готова к установке в гнездо подрозетника.
В данном примере в подрозетнике еще остались неубранными крепёжные саморезы. Их конечно, следует выкрутить.
Но обычно эта операция проводится чуть раньше, при очистке подрозетника от строительного мусора.
Корпус розетки заводится в гнездо подрозетника и примерно, на глаз, выравнивается по горизонтали.
Затем производится его временная фиксация саморезами. Сначала с одной стороны…
…а затем и с противоположной.
Саморезы при этом пока не затягиваются.
Следующим шагом требуется выставить верхний край розетки строго по горизонтали. Для этого к верхнему обрезу суппорта прикладывается уровень, и производятся необходимые корректировки положения.
Дугообразные вырезы под саморезами дают возможность слегка провернуть розетку в нужную сторону.
Затем, не сбивая выставленного положения, затягиваются крепежные саморезы.
После этого вкручиваются и винты стопоров-лапок, которые, разойдясь в стороны, упрутся в стенки подрозетника и окончательно зафиксируют розетку.
Можно переходить к окончательной сборке.
У показываемой модели розетки декоративная рамка состоит из двух деталей – сначала собирается она.
Затем в нее вставляется центральная крышка с гнездом под вилку.
В таком виде они соединяются с корпусом установленной розетки.
Система пазов и выступов на этих деталях обеспечит идеальное однозначное совмещение – как-то неровно установить крышку уже просто не получится.
Осталось лишь закрутить фиксирующий винт по центру – он окончательно прижмет крышку к корпусу розетки.
Правда, «фанатичных» усилий при вкручивании прилагать не стоит, чтобы пластик крышки не треснул.
Всё, розетка установлена — проводится контроль правильности ее размещения.
Если это была единственная электротехническая задача – можно включать автомат и проверять работоспособность розетки.

Установка блока из двух розеток

Ситуация схожая – после отделки необходимо установит блок из двух одиночных розеток. Коммутацию их между собой мастер будет выполнять шлейфом. Об отрицательных сторонах такого метода уже говорилось выше, но очень многие поступают именно так.

Иллюстрация Краткое описание выполняемой операции
Еще до начала отделочных работ в нужном месте на установленном расстоянии один от другого размещены два подрозетника.
К левому проведен силовой кабель
Устанавливаться будут две одиночные розетки «Legrand» и закрываться одной общей рамкой.
Это – остаток от бухты трехжильного кабеля, который использовался для скрытой проводки.
Кусок от него потребуется для коммутации розеток между собой.
После очистки подрозетников от строительного мусора можно сразу выкрутить из них крепежные саморезы.
Их после установки подрозетников до проведения отделки обычно оставляют на месте, чтобы отверстия не забивались строительным раствором, а вот теперь их следует убрать.
Из подрозетника вытаскивают конец подведенного кабеля.
Мастер при обрезке лишнего руководствуется «правилом 4 пальцев» – именно настолько должен выступать кабель за поверхность стены для удобства дальнейших электромонтажных работ.
С кабеля снимается оплетка. Но вот здесь мастер сначала намеренно демонстрирует как НЕ НАДО делать.
При подрезке оплетки ножом велика вероятность повредить изоляцию расположенных внутри проводов.
Вот такая неприятность может получиться.
Кроме того, повреждение изоляции может быть и практически незаметным, но однажды, уже в ходе эксплуатации розетки, сыграть свою роковую роль.
Для снятия внешней изоляции кабеля должен использоваться специальной нож с пяткой.
При работе с таким инструментом риск повредить изоляцию проводов кабеля – полностью исключается.
Вспоротую оплетку кабеля срезают и удаляют, чтобы она не занимала места в коробке и не мешала работе.
После этого оголяются примерно на 10 мм концы трех проводов. Для этого также должен обязательно использоваться специальный инструмент – съёмник изоляции.
Делать надрезы ножом – это провоцировать излом проводника. Кроме того, царапины на проводнике весьма неполезны для качественного контакта при соединении в клеммах.
Зачищенные концы проводов в первом подрозетнике.
Сейчас в него необходимо завести и провода для коммутации со второй розеткой.
Для этого берется отрезок такого же кабеля, что использовался для подводки. Это важно, так как если уж и делать шлейф, то только с совершенно идентичными проводами.
Производится снятие оплетки на длину от края примерно в 200 мм.
После этого провода со стороны второго подрозетника просовываются в первый через имеющийся между ними канал.
Вот как это будет выглядеть на деле после продергивания проводов.
Кончики просунутых проводов тоже зачищаются от изоляции можно переходить к подключению первой розетки.
В данной модели три винтовые клеммы, но каждая имеет по два одинаковых гнезда для вставки проводов.
В них и заводятся попарно провода с одинаковой цветовой маркировкой. В левую пару – белые (фаза), в центральную – зелено-жёлтые (заземление), в правую – синие (ноль).
После установки каждой пары клемма сразу плотно затягивается отверткой.
После затяжки всех трех клемм, провода сзади несколько изгибают вниз вдоль корпуса розетки…
…а затем розетка аккуратно вставляется в подрозетник и примерно выравнивается.
Розетку пока не крепят саморезами – вначале необходимо сразу установить вторую.
Здесь – все еще проще.
Вначале так же «четырьмя пальцами» отмеряется нужная длина проводов, производится зачистка их концов от изоляции.
Затем провода в том же порядке вставляются к клеммы розетки и затягиваются винтами.
После этого провода точно так же подгибаются вдоль корпуса, и розетка устанавливается в гнездо подрозетника.
Теперь можно обеспечить предварительную фиксацию розеток саморезами – по две штуки на каждую, слева и справа.
До конца при этом саморезы пока не затягиваются.
Описание интерфейса, ключа и разъема

M.2

SSD M.2: высокая производительность в небольших корпусах

Твердотельные накопители (SSD), выпущенные в последние годы, стали быстрее и способны обрабатывать большие объемы данных. Однако их полные возможности сдерживаются или ограничиваются интерфейсами, к которым они подключены. Интерфейсы Serial ATA 3 rd , разработанные для гораздо более медленных механических жестких дисков, работают с максимальной собственной скоростью передачи 6 Гбит / с.

Интерфейс Mini-SATA (mSATA), хотя и разработан специально для обеспечения наименьшего форм-фактора для SSD, ограничен каналом SATA 6 Гбит / с. Стандарт M.2, спецификация для установленных внутри компьютеров дополнительных карт, был создан для устранения ограничений mSATA и предоставления дополнительных возможностей для карт малого форм-фактора, включая твердотельные накопители разных размеров и разной емкости. Изначально M.2 назывался форм-фактором следующего поколения (NGFF), а затем формально переименован в M.2 в 2013 году. M.2 является усовершенствованным стандартом mSATA, который использует физическую компоновку карты и разъемы мини-карты PCI Express ® . Как «преемник» mSATA, M.2 обеспечивает более высокую производительность и емкость при минимальном размере модуля.

Модуль SSD M.2 подключается к хосту через интерфейс SATA или через линию PCI Express (PCIe). Хотя M.2 поддерживает как SATA, так и PCIe, модуль M.2 может быть вставлен только в один из двух интерфейсов, поэтому проверьте документацию на материнскую плату, чтобы убедиться, что ваш модуль подходит и работает с соответствующим разъемом на материнской плате.

Различия между M.2 и mSATA SSD

Оба являются высокопроизводительными твердотельными накопителями, предназначенными для небольших устройств, таких как ноутбуки и планшеты. Интерфейс mSATA, используемый для обеспечения наименьшего форм-фактора SSD. Однако он ограничен скоростью соединения SATA 3.0 6 Гбит / с и максимальной емкостью 1 ТБ. Форм-фактор M.2 возник из-за необходимости иметь множество вариантов для карт малого форм-фактора, включая твердотельные накопители разных размеров и с разной емкостью, а также возможности для дальнейшего расширения емкости.M.2 обеспечивает более высокую производительность при минимальном размере модуля. Твердотельные накопители M.2 поставляются в виде более длинных модулей и с двусторонним набором компонентов, что обеспечивает большую емкость хранения при минимальном пространстве. Он не требует кабелей питания или данных, что делает установку полной без необходимости прокладки кабелей.

M.2 SSD поддерживают интерфейсы SATA и PCIe. Спецификация SATA версии 3.2 в ее золотой версии по состоянию на август 2013 года стандартизирует SATA-версию M.2 как новый формат для устройств хранения и определяет схему его аппаратного обеспечения.Для версии PCIe подробности включены в спецификацию PCI-SIG M.2, ред. 1.1.

Физически они выглядят по-разному и не могут быть вставлены в одни и те же розетки. На рисунках ниже показаны твердотельные накопители ATP M.2 и mSATA.

SATA или NVMe?

SATA остается одним из наиболее широко используемых интерфейсов в промышленных и корпоративных приложениях, поэтому модули M.2 SATA являются оптимальным выбором для тех, кому нужна совместимость с существующими системами, а также удобство горячей замены и горячего подключения.Модули M.2, предназначенные для интерфейса SATA, будут работать в соответствии с последним стандартом поколения SATA 3 rd , который обеспечивает скорость до 6 Гбит / с.

Предприятия и клиентские системы, которым требуется повышенная скорость, могут воспользоваться преимуществами энергонезависимой памяти Express или NVM Express ® (NVMe ), спецификации интерфейса, разработанной специально для флэш-памяти NAND и твердотельных накопителей нового поколения. NVMe использует существующую технологию PCIe для эффективной поддержки растущих потребностей в полосе пропускания корпоративных и клиентских систем.Модуль M.2 SSD на основе NVMe, установленный на полосе PCIe x2, будет работать со скоростью 15,75 Гбит / с, а модуль, установленный на полосе PCIe x4, будет работать со скоростью 31,5 Гбит / с — огромный скачок в скорости и производительности.

Модуль SSD M.2 разработан только для интерфейса SATA или PCIe, но не для обоих одновременно, хотя в некоторых системах могут быть разъемы M.2, которые будут поддерживать один или оба интерфейса.

ATP предлагает решения M.2 SATA и PCIe. Твердотельные накопители ATP NVMe разработаны для интерфейса PCIe 3.0 x4.

имеет значение
Модули

M.2 бывают разных размеров и также могут использоваться для Wi-Fi, WWAN, Bluetooth, GPS и NFC.

Твердотельные накопители

M.2 обычно бывают трех размеров, которые можно определить по названию карты — 2242, 2260 и 2280 — «22» представляет ширину в миллиметрах (мм), а следующие две цифры представляют длину, также в мм. Чем длиннее накопитель, тем больше микросхем NAND можно установить; следовательно, больше возможностей.

При выборе правильного размера необходимо учитывать, сколько твердотельных накопителей можно упаковать в шасси, а также проблемы управления температурным режимом, которые могут быть существенным фактором для обеспечения стабильной производительности.Если площади для рассеивания тепла недостаточно, это может привести к снижению производительности и нестабильности в долгосрочной перспективе.

На рисунке ниже показаны твердотельные накопители ATP M.2 разной длины.

Ключи и розетки

M.2 SSD имеет «ключ», предотвращающий вставку разъема карты (вилка) в несовместимый разъем (мама) на хосте. Спецификация M.2 определяет 12 идентификаторов ключей на плате модуля и интерфейсе сокета, но твердотельные накопители M.2 обычно используют три общих ключа: B, M и B + M.Вы найдете тип ключа, обозначенный на краевом разъеме (или золотых пальцах) SSD или рядом с ним. Перед развертыванием твердотельных накопителей M.2 определите тип разъема на хосте и проверьте ключ разъема модуля, поскольку каждый разъем следует вставлять только в соответствующий разъем.

Твердотельные накопители

ATP M.2 SATA имеют ключи B + M (могут вставляться в гнезда для модулей с B-ключами и M-ключами), а твердотельные накопители M.2 NVMe для PCIe 3.0 x4 имеют M-ключ.

Идентификатор ключа

Расположение контактов

Интерфейс

А

8-15

2 порта PCIe x1 / USB 2.0 / I2C /
DP x4

Б

12-19

PCIe x2 / SATA / USB 2.0 / USB 3.0 / HSIC / SSIC / Audio / UIM / I2C

К

16-23

Зарезервировано для использования в будущем

Д

20-27

Зарезервировано для использования в будущем

E

24-31

2 порта PCIe x1 / USB 2.0 / I2C / SDIO /
UART / PCM

Факс

28-35

Интерфейс памяти будущего (FMI)

г

39-46

Не используется для M.2; для специальных / нестандартных приложений

H

43-50

Зарезервировано для использования в будущем

Дж

47-54

Зарезервировано для использования в будущем

К

51-58

Зарезервировано для использования в будущем

л

55-62

Зарезервировано для использования в будущем

М

59-66

PCIe x4 / SATA

Таблица 1.Идентификаторы ключей модуля, расположение контактов и интерфейсы.

Источник: «Все о твердотельных накопителях M.2», Ассоциация производителей сетей хранения данных (SNIA). 2014.

Разъемы

M.2 на хосте называются «сокетами». Каждая розетка имеет уникальный механический ключ, и модули не взаимозаменяемы между розетками. Согласно спецификации PCI Express M.2 версии 1.1, разъемы различаются следующим образом:

  • Разъем 1: Разъем для подключения Wi-Fi ® , Bluetooth ® , NFC (связь ближнего поля) или Wi-Gig.
  • Socket 2: WWAN / SSD / Other Socket, который будет поддерживать различные решения WWAN + GNSS (глобальная навигационная спутниковая система), различные конфигурации SSD и SSD Cache, а также другие еще не определенные решения. (Если на материнской плате есть разъем Socket 2 для карты WWAN, и он не используется, в разъем можно установить небольшой твердотельный накопитель M.2 с ключом B + M. Подробные сведения см. В документации материнской платы).
  • Socket 3: Разъем для SSD-накопителя с SATA или до четырех линий PCIe.

Важные примечания:

  • Обратитесь к документации материнской платы, чтобы убедиться, что ваш M.2 подходит и работает с соответствующим разъемом на материнской плате.
  • Модули
  • M.2 не поддерживают «горячую» замену или «горячую» замену. Выполнение «горячей» замены или «горячей» замены может повредить модули и причинить вред человеку, выполняющему эту операцию.
Заключение

По мере того, как твердотельные накопители продолжают революционизировать способы обработки данных предприятиями, выбор правильного носителя данных в правильном форм-факторе и соответствующих им интерфейсов будет иметь решающее значение. Твердотельные накопители M.2, предлагающие меньшие по размеру, более быстрые и эффективные системы хранения, расширяют спектр вариантов и решений, позволяющих согласовывать рабочие нагрузки с ценой и производительностью.

Для получения дополнительной информации о твердотельных накопителях ATP M.2 посетите веб-сайт ATP или свяжитесь с дистрибьютором / представителем ATP в вашем регионе.

Какой у меня тип подключения?

Когда вы открываете Sequel Pro, первое, что вы увидите, это окно подключения к базе данных. Если у вас нет доступа к серверу MySQL, возможно, вы могли бы попробовать установить MySQL на свой Mac.

Местные подключения

Сервер MySQL, работающий на том же компьютере, что и Sequel Pro, называется local .Вы можете подключиться к локальному серверу MySQL двумя способами:

  • с использованием соединения Standard
  • с использованием разъема Socket

Какой тип вы предпочитаете, зависит от вас. См. Ниже описание двух методов.

Для получения дополнительных сведений см. Подключение к локальному серверу MySQL.

Если вы установили MySQL с MAMP или XAMPP, см. Подключение к MAMP или XAMPP.

Удаленные подключения

Если сервер MySQL находится на другом компьютере, чем Sequel Pro, он называется удаленным сервером .Вы можете подключиться к удаленным серверам:

  • с использованием соединения Standard
  • с использованием соединения SSH

Вы можете использовать стандартное соединение, если сервер MySQL доступен напрямую, например. если он находится в вашей локальной сети. Если вы не можете напрямую связаться с вашим сервером (например, он находится за брандмауэром), вам придется использовать соединение SSH. Дополнительные сведения см. В разделе «Подключение к серверу MySQL на удаленном хосте».

В настоящее время Sequel Pro не поддерживает шифрование SSL .Если возможно, используйте вместо этого SSH-соединение.

Стандартное соединение — это незашифрованное соединение с использованием TCP / IP. Такое соединение обычно осуществляется по сети или через Интернет с удаленным сервером. Чтобы указать, к какому серверу подключаться, необходимо указать его IP-адрес или разрешаемое имя DNS:

  # IP-адрес
192.168.0.11
66,78,91,2

  # DNS разрешаемое имя
Crema.X-Serve.local
intranet.mycompany.com
mysql.webhosting.com

Если вы используете специальный адрес 127.0.0.1, вы можете подключиться к серверу на своем компьютере.

Примечание: Некоторые веб-хостинговые компании могут предоставить вам доступ к MySQL, работающему на сервере, на котором размещен ваш веб-сайт (часто путем добавления вашего IP-адреса в белый список). В этом случае ваш веб-хостинг предоставит вам IP-адрес или доменное имя на сервере, расположенном в Интернете, с открытым портом для подключения. Если это недоступно для вас, вам может потребоваться подключиться к MySQL через туннель SSH.

Обязательные поля
Хост Введите имя хоста или IP-адрес хоста.
Имя пользователя Имя пользователя по умолчанию для установки mysql — root
Дополнительные поля
Имя Имя, которое вы хотите дать избранному.
Пароль Пароль по умолчанию для установки mysql — пустая строка.
В этом случае вам следует немедленно изменить пароль root.
База данных Если вы войдете в базу данных, она будет выбрана при установлении соединения с
сервером.
В противном случае вы можете впоследствии выбрать одну из баз данных на сервере.
Порт По умолчанию порт 3306.

A Socket connection — это соединение с копией MySQL, работающей на вашем локальном компьютере. Если вы подключаетесь к MySQL, который вы установили из установщика пакета или исходного кода, то обычно вам не нужно ничего вводить в поле сокета.

Обязательные поля
Имя пользователя Имя пользователя по умолчанию для установки mysql — root
Пароль Пароль по умолчанию для установки mysql — пустая строка.
В этом случае вам следует немедленно изменить пароль root.
Дополнительные поля
Имя Имя, которое вы хотите дать избранному.
База данных Если вы войдете в базу данных, она будет выбрана при установлении соединения с
сервером.
В противном случае вы можете впоследствии выбрать одну из баз данных на сервере.
Розетка Для нестандартных установок mysql (например,g — MAMP) вручную установить путь. Узнайте больше о подключении через сокеты к MAMP, XAMPP и другим настройкам сервера MySQL.

Требуется дополнительная информация…

сокетов TCP — Учебники InetDaemon для ИТ

сокетов TCP (или виртуальных портов) используются в TCP (и UDP) связь для идентификации уникальных сквозных соединений. Они есть называется «виртуальными портами», потому что один физический разъем может обслуживать несколько подключений.Каждая сторона сокетного соединения использует свой собственный номер порта, который не меняется в течение срока действия этого соединения. Номер порта и IP-адрес вместе однозначно определяют конечную точку. Вместе две конечные точки считаются «сокетом».

Соединения клиент-сервер

Все коммуникации TCP и UDP имеет источник и место назначения, поэтому всегда есть источник порт и порт назначения, используемые для каждого сокет-соединения.

Пара полей в заголовках TCP и UDP используется для отслеживания номеров виртуальных портов источника и назначения, используемых для этого соединения с сокетом.Каждое поле в заголовке имеет ширину шестнадцать бит, поэтому значение в поле может находиться в диапазоне от 0 до 65534. Каждый компьютерный узел использует уникальный IP-адрес, а также использует уникальные пары портов источника и назначения для идентификации конкретного соединения между ними. компьютеры. Обычно, когда ваш компьютер подключается к веб-сайту, он подключается к целевому веб-сайту через порт 80 (порт по умолчанию для HTTP / веб-трафика). Используется другой исходный порт на локальном хосте. Когда-то этот номер порта был следующим номером выше 1024, который еще не использовался для другого соединения.Например, первое соединение с веб-сайтом будет установлено на исходном порте 1025, а второе соединение на 1026. Если порт 1025 больше не нужен и закрыт, а нужен другой порт, то будет использоваться 1025.

Сегодня, чтобы победить хакеров, компьютерные системы случайным образом выбирают исходный порт, поскольку хакеры могут предсказать такое поведение и захватить сеансы, предсказав открытие новых соединений.

Серверы запускают сетевые службы и эти службы привязаны к виртуальному порту и прослушивают связь на этот виртуальный порт.Возможно подключение нескольких клиентов к той же службе и, следовательно, использовать тот же номер порта назначения при подключении к серверу. Потому что каждый клиент использует уникальный IP адрес и номер порта, сервер может отслеживать до 65534 подключений на хост.

Однако, является ли номер порта источником или портом назначения, зависит от того, какая сторона в настоящее время передает информацию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
