Телефонная розетка: виды, как подключить?
Статьи
Подключение телефонной розетки — одна из простых задач, которую могут выполнять домовладельцы самостоятельно. Оптимизация телефонной сети дома не знает границ, домашние энтузиасты постоянно ищут способ сделать свои дома более удобными и разместить дополнительные телефонные линий и телефоны в нескольких комнатах.
Установить розетку очень просто, после чего можно использовать телефон практически в любой комнате.
Телефонная розетка и кабели должны быть размещены таким образом, чтобы они не влияли на общедоступную телефонную сеть. Поставщик телефонных услуг имеет право проверить и протестировать любой разъем и проводку, подключенную к линиям связи в доме.
Каждая линия телефонной сети, поступающая в дом или офис, оснащена специальной «главной розеткой», которая устанавливается поставщиком услуг телефонной связи, потребителю запрещено вмешиваться в ее работу и проводить в ней подключения.
Для производства работ необходимо приобрести материалы: адаптер, настенные розетки и кабельные зажимы.
Последовательность установки:
- Выбрать место для подключения телефонной розетки.
- Рассчитать длину провода.
- Выбрать новый разъем.
- Установить розетку.
- Подсоединить новое устройство к телефонному проводу.
- Подключить телефонную линию и проверить работоспособность.
Место установки и инструменты
Прежде чем начать установку, нужно разметить выбранное место для установки розетки в доме. Предварительно надо учесть, где могут стоять мебель или столы, чтобы можно было аккуратно проложить провода.
Для подключения розетки понадобятся инструменты, которые должны быть в рабочем состоянии.
Необходимыми инструментами являются:
- Молоток.
- Маленькая отвертка.
- Бокорезы.
- Плоскогубцы.
- Детектор скрытой проводки.
- Инструмент для монтажа телекоммуникационных кабелей.
Если устанавливается устройство на 1-м этаже, рекомендуется проложить телефонную линию на второй этаж снаружи дома по улице. Это сделать проще, чем прокладывать кабель по лестнице и через многочисленные дверные проемы. Нельзя размещать провода под коврами и заводить их под дверные коробки. Плинтус — лучшее место для безопасного и эстетичного размещения телефонной розетки и провода. Рассчитывая длину проводки, нужно помнить, что телефоны обычно оборудованы 3-метровым шнуром.
Типы телефонных кабелей
Телефонный кабель обычно состоит из 4-жильного провода, хотя 6- и 8-жильные провода также не являются редкостью. Типы подключений бывают 2-парными, 3-парными и 4-парными. Обычный 4-жильный телефонный кабель имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъема, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона.
На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме внешние контакты не используются. Это важно знать при подключении телефонного разъема.
Типы розеток
Когда дело доходит до покупки розеток, люди сначала выбирают бренд, а затем смотрят на конструкцию. Это потому, что на рынке есть производители, которые хорошо зарекомендовали себя в производстве электротехнической продукции. Поэтому и новичкам-электрикам лучше всего покупать розетки известных брендов.
Популярные бренды 2018 года:
- LEGRAND. Франция. 130 тысяч наименований продукции (телефонная розетка rj11), все соответствуют европейским стандартам.
- VIKO. Турция. Изделия среднего ценового ассортимента, с европейским качеством, строгим дизайном и широким модельным рядом.
- Schneider Electric. Германия. Безопасность и надежность, новые дизайнерские формы от классики до модерна.
- Gunsan. Турция. Предлагает розетки необычно модного дизайна Fantasy и Moderna.
- Lemanso. Китай. Гарантированные надежность, качество и новые технологические решения.
Legrand — телефонная розетка
Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.
Характеристика:
- Цвет белый.
- Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
- Рейтинг I. K.: IK01 4 соединения типа IDC.
- Медные проводники диаметром 0,4−0,8 мм.
- Максимальный диаметр кабельной изоляционной оболочки — 1,4 мм.
- Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
- Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
- Крепежные вилки для скрытия винта: поликарбонат.
Разъем RJ-11
Рассмотрим схему подключения разъема RJ-11.
Как подключить телефонную розетку? Типичный разъем RJ-11 имеет шесть клемм.
Обычно используются только средние четыре штыря. Телефонная проводка POTS (Plain Old Telephone Service) обычно содержит две пары проводов для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Бизнес (цифровые) телефонные системы могут быть подключены так же.
Разъем RJ-45 (DATA)
Рассмотрим схему подключения штепсельной вилки разъема RJ-45 в соответствии со стандартами T-568B. Розетка телефонная двойная стандарта T-568B является наиболее часто используемой. Схема подключения показана с помощью «крюкового зажима» на нижней стороне. Разъем имеет схему подключения или обозначенные номера / цвета контактов, соответствующие цветовому коду ниже. При подсоединении разъема RJ-45 закрепляют подключение как можно ближе к гнезду или штепселю. Это обеспечивает соответствие розетки телефонной rj 11 стандартам электропроводки Ethernet.
Предмонтажные работы
Порядок:
- Снимите переднюю крышку.

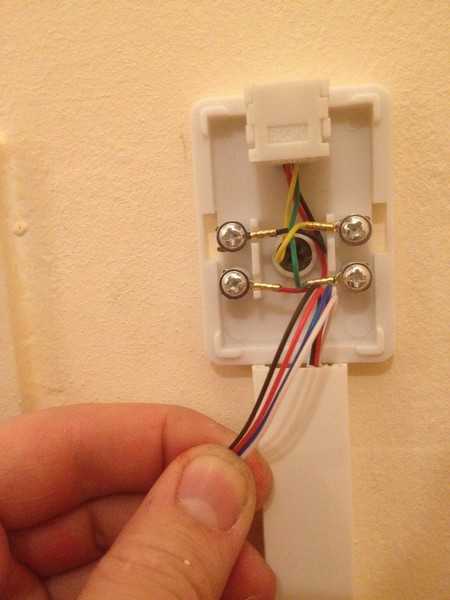

- Внутренняя часть разъема подключается к 4 клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
- Чтобы убедиться в правильности подключения проводов, используйте тестер для проверки телефонной линии. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.
- Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем.
- Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема.
- Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна.
Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
Неправильная проводка может привести к неправильной работе или повреждению системы.
Монтаж розетки
Если телефонная розетка будет устанавливаться после строительства дома, то лучше всего выбрать розетки поверхностные. Они должны быть закреплены на стене или плинтусе с соответствующими креплениями. Во время сверления нужно надеть защитные очки. Перед тем как прикрепить розетку к стене, убеждаются, что выбран участок стены, в котором отсутствуют скрытые проводки или электрические кабели, их проверяют с помощью детектора скрытой проводки.
После того как выбрано место для розетки, аккуратно вырезается соответствующее отверстие для ввода кабеля с помощью острого ножа. Устанавливают розетку на место, используя два винта.
Монтажные отверстия в гнездовой коробке прорезаются, чтобы обеспечить горизонтальную и вертикальную установку, прежде чем полностью затянуть винты. Закрепляют кабель осторожно, чтобы не проколоть и не повредить его. Поврежденный кабель может привести к неправильной работе оборудования или повреждению системы связи и поэтому должен быть заменен.
Подключение проводов

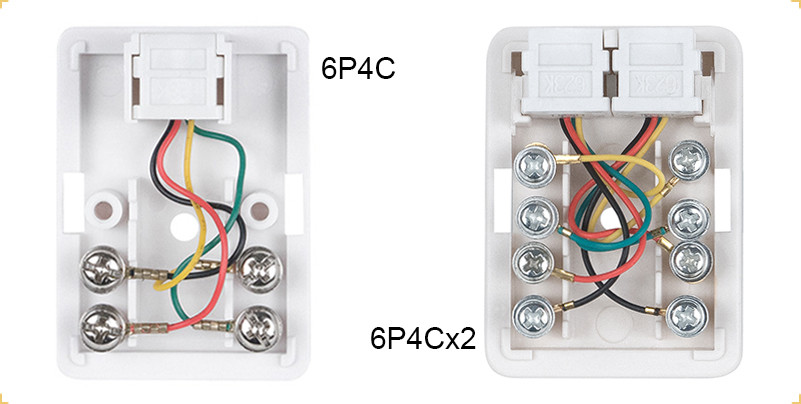

Рассмотрим подключение розетки телефонной 6p4c. Конструктивно она выполнена таким образом, что не требуется зачистка или пайка проводов. Они подключаются инструментом для подключения телекоммуникационных кабелей. Не нужно вставлять провода в гнезда с помощью чего-либо другого, кроме специальных инструментов. При выполнении работ необходимо пользоваться защитными очками, поскольку концы проводов могут отлететь и травмировать глаза.
Оставляя небольшое количество провисания в проводе, положите провод, который должен быть уложен в соответствующем слоте терминала. Сильный зажим инструментом заставляет провод накрепко подключиться к вилке разъема, тем самым соединение будет выполнено. Если к гнезду необходимо подключить два кабеля, то в один и тот же терминал должен быть вставлен второй провод.
Каждый провод должен быть вставлен отдельно, а не одновременно. Убедитесь, что провода полностью вставлены в вилку разъема, один поверх другого. Разъем рассчитан только на два кабеля.
Если два провода должны быть подключены на одном и том же терминале, убедитесь, что цвета проводов от каждого кабеля соответствуют друг другу.
Основные рекомендации по установке
Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:
- Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
- Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
- Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
- Размещать телефонную проводку можно только в гнездах или распределительных коробках.
- Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
- Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.
Тестирование
После окончания монтажных работ нужно протестовать телефонную линию и установленную розетку на работоспособность. Можно проверить тональности звонка в каждом гнезде, а затем попросить знакомого перезвонить на установленный телефонный аппарат, чтобы убедиться, что он звонит. Если телефон не зазвонил, а телефонная розетка подключена правильно, то нужно выполнить проверку линий связи с помощью мультиметра.
Порядок действия:
- Отключить телефонные линии, которые нужно протестировать, от тестовых гнезд. После отсоединения телефонные линии будут полностью открыты и готовы к тестированию.
- Подождать минуту, пока телефонные линии полностью не отключатся.
- Установить цифровой мультиметр в режим непрерывности.
- Соедините измерительные провода цифрового мультиметра вместе.
- Если мультиметр работает правильно, на его цифровом экране появится показание и он будет издавать звуковой сигнал.
- Подключите один из цифровых мультиметров к одному телефонному проводу и подключите второй провод к другому телефонному проводу.
- Если мультиметр не обнаруживает непрерывности, телефонные линии не касаются друг друга.
- Если он обнаруживает непрерывность, телефонные линии не будут правильно работать.
- Повторите тест для каждой пары телефонных линий. Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.
