Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник.

Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

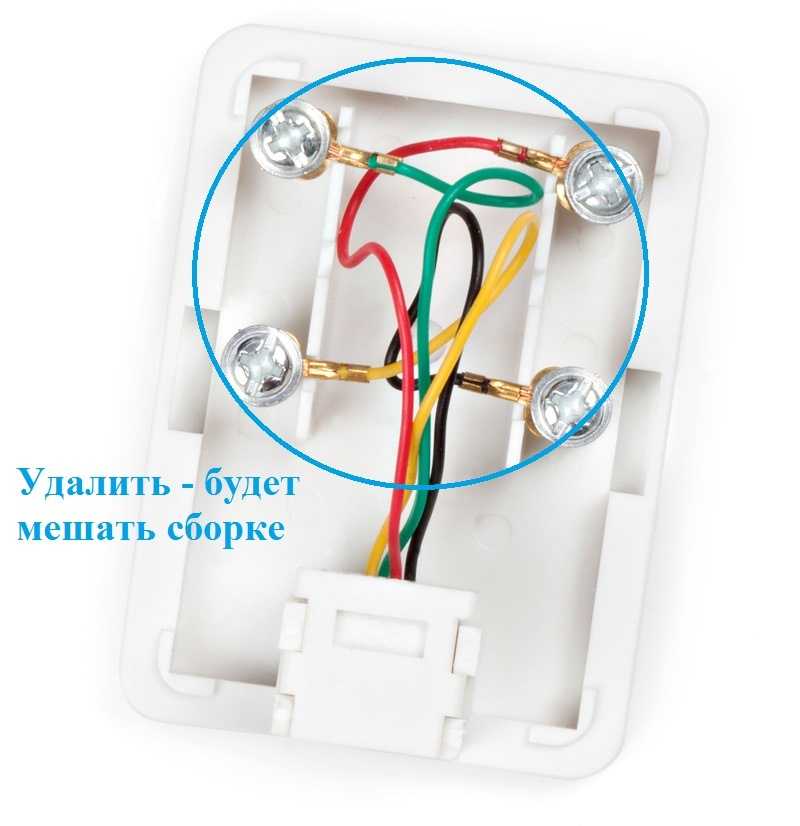

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

• провода сечением 0,3-0,5 мм. с двумя жилами;
• острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
• плоская и крестовая отвертка;
• тестер для измерения напряжения в проводах;
• резиновые перчатки.


Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

• резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
• затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
• на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:

• далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
• следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
• последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
• Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Подключение розетки легранд rj 11. Пошаговая инструкция по подключению телефонной розетки своими руками

С одной стороны, работы по монтажу информационных коммуникаций вести значительно проще, чем электрических линий, так как в них нет опасного для жизни напряжения 220/50. Но простота установки (а если точнее, подключения) телефонной розетки кажущаяся, если учесть, сколько разновидностей стационарных аппаратов (телефонов, модемов и ряда других приборов) находится в эксплуатации.

Для каждого из них необходимо подбирать свое соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их самостоятельного подключения.

В прошлом веке активно использовались розетки, которые характеризовались неразъемными соединениями (модель РТШК 4). Они в обиходе уже не встречаются, поэтому и говорить о таких телефонных розетках не имеет смысла. Даже если у кого-то она и найдется в старых «запасах», то ставить ее вряд ли будет желание.

Виды телефонных розеток

RJ 9

Этот вариант изделия служит только для соединения составных частей аппарата – самого телефона с трубкой.

RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречается в многоквартирных жилых зданиях, причем не только старой планировки.

RJ 12, 14

В такой розетке 2 пары контактов для присоединения 4-х проводов. Следовательно, ее можно использовать для подключения 2-х телефонных аппаратов на отдельные линии. В домах, где у абонентов редко бывает по два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности присоединения линий

• Первая – к контактам №№ 2 и 3 (основная группа).
• Вторая – к №№ 1 и 4.

RJ 25

Конструкция такой розетки аналогична предыдущей модели. Разница лишь в том, что в ней не 2, а 3 группы контактов.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке. Как выбрать место для ее установки, чем сверлить стену (или ) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.

А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте .

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать . И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Типовые схемы подключения

Такая методика (без прибора) опробована многократно и имеет большое преимущество в отличие от тех, где говориться о порядке проверке кабелей с его помощью. Дело в том, что можно просто запутаться в цветовой маркировке проводников – вариантов множество. Причем часто встречаются на одной линии изделия от разных производителей, в том числе, российских и зарубежных.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

• розетка телефонная
• отвёртка
• тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

• скрытая розетка
• перфоратор с коронкой по кирпичу, бетону или гипсокартону
• крепеж
• приспособление для снятия изоляции с проводов или бокорезы
• отвёртки
• тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.

3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.

6. Установите внешнюю рамку и накладку.

7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.

РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

Механизм телефонной розетки 774438 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно .
Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

• Характеристики устройств
• Подготовка к подключению
• Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

• Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

• Крестовая и плоская отвертка.
• Тестер для измерения напряжения в сети.
• Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

• Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Что такое разъем RJ11? (с изображением)

`;

Хелен Акерс

Дата последнего изменения: 18 декабря 2022 г.

Розетка RJ11 является стандартным телефонным разъемом, используемым в Соединенных Штатах. Он содержит проводку, которая соединяет отдельные телефонные линии с более крупной телекоммуникационной сетью. В большинстве разъемов RJ11 используются так называемые трех- и четырехконтактные разъемы для передачи электрического тока по телефонной проводке.

Соединения RJ11 по-прежнему используются для стационарных телефонов.

Существует несколько различных типов разъемов RJ11. Хотя наиболее стандартной является телефонная розетка на внутренней стене здания, к которой абоненты подключают телефонную трубку, также существуют розетки для подключения телефонного кабеля от компьютера к модему. Кроме того, старые телефонные аппараты могут иметь разъемы RJ11 для подключения проводов от приемника к номеронабирателю. Адаптеры и разветвители телефонной проводки также содержат разъемы RJ11.

Адаптеры проводки можно использовать в странах, в которых используется телефонная проводка другого типа. Адаптер обычно содержит один конец, проводка которого совместима с местными телефонными розетками. На другом конце будет разъем RJ11, к которому можно подключить телефонное устройство. Адаптеры преобразуют и отправляют голосовые сигналы, как если бы использовался только один тип проводки.

Большинство систем телефонной проводки работают по стандарту RJ11. Соединения RJ11 по-прежнему используются для стационарных телефонов. В прошлом они также использовались для предоставления услуг коммутируемого доступа в Интернет. Производители компьютеров обычно предусматривали разъем RJ11 на задней панели жестких дисков для прямого подключения к настенной розетке. Внутренние модемы с жесткими дисками помогали преобразовывать передачи в данные, которые компьютерные устройства отправляли по сети телефонной компании.

Многие здания и дома в Соединенных Штатах по-прежнему оснащены розетками RJ11, хотя использование традиционных стационарных услуг неуклонно сокращается с появлением мобильных телефонов и услуг широкополосной телефонной связи. Предприятия считают, что традиционная стационарная связь по-прежнему необходима для обеспечения надежного соединения и других видов передачи данных, таких как факсы. Настенные розетки не будут работать, если они не будут активированы местной телефонной компанией, но проводка готова для потенциальной активации.

Каждая настенная розетка подключается непосредственно к сети телефонной компании. Проводка проходит от розетки и проходит через внутреннюю часть здания к внешней точке входа. Другой соответствующий набор проводов простирается от точки входа к внешним телефонным кабелям, которые могут быть под землей или подвешены на телефонных столбах.

Розетка RJ11 обычно рассчитана на четыре различных области контакта или соединения между проводами. Когда один конец провода подключается к разъему, каждое контактное соединение соответственно совпадает с другим. Эти соединения облегчают передачу электрического тока и передачу голоса или данных.

Вам также может понравиться

Рекомендуется

Телефонное соединение и проводка RJ11

RJ11 — это 6-позиционный 6-контактный разъем (6P6C) Registered Jack, обычно используемый для аналоговых телефонных линий, факсимильных линий и модемов. Настоящий RJ11 — это разъем 6P2C. Зарегистрированный разъем — это стандарт, созданный для описания физического разъема, а также его проводки, и конкретно относится к разъему, но свободно используется в отрасли также для обозначения модульных вилок. В 1934 году, когда Bell Company была монополистом в телефонной промышленности, телефонная компания владела всем, что имело отношение к телефонам. Это означает, что Белл владел кабелем, кабелями в доме и самим телефоном; когда они сделали это, не было никакой возможности подключить что-либо к телефонной линии, потому что телефоны были напрямую подключены к сетевому кабелю.

Поскольку все принадлежало Bell, не было необходимости стандартизировать кабельные соединения, чтобы другие компании могли создавать свои собственные продукты. В конце концов, благодаря усилиям двух компаний, пытавшихся закрепиться в телефонной индустрии, Carter Phone (1956 г.) и Hush-a-Phone (1968 г.), правительство США решило, что Bell Company действительно имеет незаконную монополию и что правила должен был быть установлен. Теперь телефонная компания владеет только кабелем, который предоставляет услугу, и поэтому Bell пришлось разработать универсальный стандарт для соединения глобальной сети (WAN) с локальными сетями (LAN). внутри каждого здания. Ответственность телефонной компании заканчивается при завершении, которое находится в месте, называемом минимальной точкой входа (MPOE). Именно в MPOE телефонная компания подключает свой кабель, а затем частные компании подключаются к этому кабелю, чтобы обеспечить телефонную связь и/или доступ в Интернет.

Наконечник и кольцо

Наконечник и кольцо — это термин, используемый до сих пор, и его можно увидеть и сегодня, но он возник на заре телефонии. Когда появились телефонные сети, вместо машины был оператор-человек. Оператор получал вызов от кого-то в сети, к которой он был напрямую подключен, а затем подключал этот вызов к другой сети. У оператора было две вилки для подключения телефонного кабеля, называемые наконечником и кольцом, так же, как в современном RJ11 есть два соединения, наконечник был кабелем заземления, а кольцо передало напряжение. Сегодня у нас есть маршрутизаторы и коммутаторы, которые выполняют работу человека-оператора.



Разъем RJ11 Проводка

6 проводов в разъеме RJ11 разделены на 3 пары: первая полоса сине-белая, вторая оранжево-белая, а третья пара зелено-белая.
