Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

• 1. Подключение розеток (общая схема)
• 2. Установка внутренней розетки
• 3. Установка наружной (внешней) розетки
• 4. Установка розетки с заземлением
• 5. Установка розеточного блока

1. Подключение розеток (общая схема)

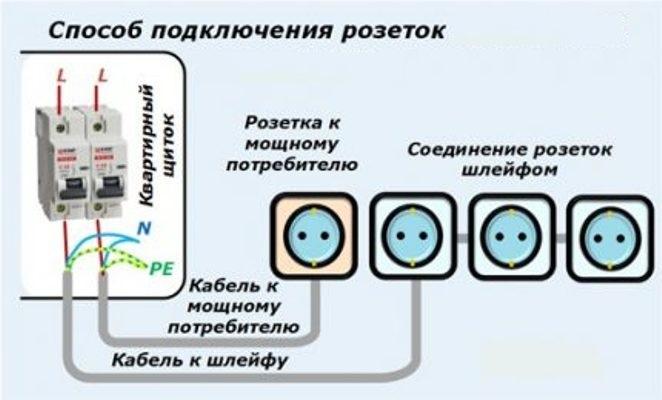

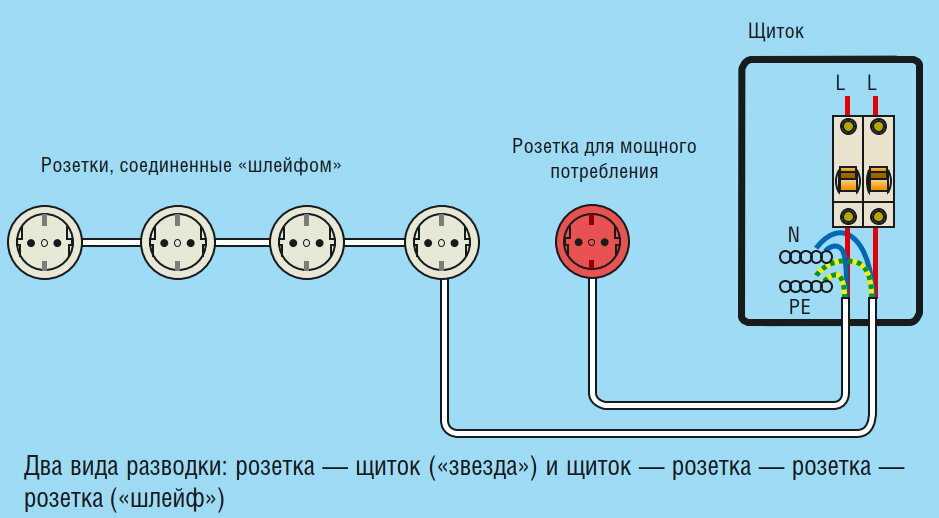

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

Как подключить две настенные розетки | На главную Руководства

Автор Chris Deziel

Установка обычной дуплексной розетки дает вам две пригодные для использования розетки питания; он подключен внутри, так что одно электрическое соединение питает их обоих. Каждая розетка имеет два набора разъемов — один для питания и один для расширения цепи до другого устройства, поэтому очень просто добавить еще одну дуплексную розетку к существующей, чтобы получить четыре розетки питания. Принцип подключения одинаков, независимо от того, находятся ли розетки в одной электрической коробке или в разных, но подключение розеток в разных коробках означает протягивание дополнительного провода.

1. Установите электрическую коробку для каждой розетки. Если вы планируете поставить их рядом друг с другом, установите один двойной короб, достаточно большой, чтобы вместить их обоих. Если стены не покрыты, прикрепите черновые коробки к стойкам стены. Если стены покрыты, обычно проще установить ремоделирующие коробки, которые крепятся непосредственно к гипсокартону.

2. Проложите кабель цепи к одной из розеток от панели или от удобной точки подключения к другой цепи. Оставьте провода отключенными, пока не подключите розетки, чтобы избежать удара током. Если розетки находятся в отдельных коробках, протяните еще один кабель от первой коробки ко второй. Разрежьте 8-дюймовый кабель канцелярским ножом и извлеките провода, чтобы соединить две розетки в одной коробке.

3. Зачистите концы кабелей ножом, чтобы оголить провода. Вам нужно около 6 дюймов оголенного провода на каждом конце каждого кабеля, чтобы обеспечить хорошее соединение. Зачистите конец каждого провода с помощью инструмента для зачистки проводов, чтобы обнажить около 1/2 дюйма проводника.

4. Подсоедините черный провод цепи к одной из бронзовых клемм на первой розетке. В некоторых розетках за каждой клеммой есть самоблокирующееся отверстие, в которое можно просунуть конец провода. Если это отверстие отсутствует, оберните конец провода по часовой стрелке вокруг клеммного винта с помощью плоскогубцев и затяните винт отверткой. Таким же образом подключите белый провод к соответствующей серебряной клемме.

5. Закрепите концы проводов, идущих ко второй розетке, к неиспользуемой паре клемм первой розетки и к любой паре клемм второй розетки. Если розетки находятся в одной коробке, выполните эти соединения с помощью 8-дюймовых отрезков провода, извлеченных из оболочки кабеля. Используйте черный провод для подключения бронзовых клемм и белый провод для подключения серебряных.

6. Скрутите оголенные провода заземления, идущие от цепи и идущие ко второй розетке, вместе с плоскогубцами, оставив один конец примерно на дюйм длиннее другого. Оберните длинный конец вокруг зеленого винта клеммы на первом выходе и затяните винт. Заземлите другую розетку, подключив оголенный провод к ее зеленому клеммному винту.

Ссылки

• Семейный мастер на все руки: Добавьте электрическую розетку
• InspectAPedia: Процедуры и коды проводки для установки электрической розетки

Советы

• Если нужно протянуть провод в другую коробку, это можно сделать не снимая гипсокартона, пропуская проволоку вертикально на чердак или в подвал и пропуская ее в поперечном направлении через стропила или балки перекрытия.

Предупреждения

• Если вы используете кабель под напряжением, который уже подключен к источнику питания, перед началом процедуры убедитесь, что питание отключено. Отключите выключатель, управляющий цепью, и дважды проверьте провода тестером напряжения.

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Подключение дуплексной розетки — Fine Homebuilding

Руководства по проектам Fine Homebuilding

Электропроводка

How-To

Узнайте, как установить стандартную электрическую розетку, будь то в середине или в конце цепи.

Майк Литчфилд, Майкл Макалистер

Дуплексная розетка — это рабочая лошадка домашней электропроводки, поскольку она позволяет подключать различные источники энергии в разных местах дома. Розетки настолько незаменимы в современной жизни, что кодекс предписывает, что ни одно пространство вдоль стены в жилой комнате не должно находиться на расстоянии более 6 футов от розетки, а любая стена шириной не менее 2 футов должна иметь розетку.

Подключение дуплексной розетки в средней цепи

Когда дуплексная розетка находится в середине цепи, в коробку будут входить два кабеля 14/2 или 12/2 — один от источника питания, а другой — вниз по течению к следующей розетке.

Для обеспечения непрерывности нижестоящего потока все группы проводов будут сращены с проводными соединителями на этапе предварительной подготовки. Пигтейл от каждого сращивания должен быть подключен к винтовой клемме на розетке. Если небольшой язычок между парами винтов не был удален, вам нужно прикрепить только один проводник к каждой стороне розетки.

Сначала соедините провод заземления с зеленым винтом заземления розетки 1 . Поместите петлю по часовой стрелке на стержень винта так, чтобы при затягивании винта головка винта захватывала, а не смещала провод.

1) После зачистки концов проводов и скручивания их в петлю прикрепите провод заземления к зеленому винту заземления на розетке.

Затем соедините нейтральный проводник с серебряной винтовой клеммой 2 . Затем переверните розетку, чтобы получить доступ к латунным винтовым клеммам с другой стороны. Если конец проволоки с петлей слишком широк, используйте острогубцы, чтобы закрыть его.

2) Затем подсоедините косичку нейтрального провода к серебряной винтовой клемме.



СОВЕТ ПРОФЕССИОНАЛА: Многие электрики также затягивают винтовые клеммы, которые не прикреплены к проводам, чтобы уменьшить радиочастотные помехи и статическое электричество. Это всего лишь теория, но в электронном мире это кажется хорошей практикой.



Завинтите латунный винт так, чтобы он захватил горячую проволоку 3 . Профессионалы часто используют для этой операции отвертки, но электрики на выходных должны затягивать винт вручную, чтобы обеспечить надежное соединение.

3) Наконец, подсоедините пигтейл провода накала к латунной винтовой клемме.

Вставьте проводную розетку в коробку вручную, держа розетку параллельно стене 4 . Вы можете вручную прикрутить устройство к коробке, но если вы будете делать это медленно и использовать новую насадку, беспроводная дрель-шуруповерт будет намного проще. Наконец, установите накладку, чтобы защитить электрические соединения в коробке и предотвратить случайное прикосновение к оголенному концу провода или концу винтовой клеммы.

4) Сложите провода в коробку так, чтобы лицевая сторона розетки была параллельна стене, затем закрепите устройство в коробке.



Подключение дуплексной розетки на конце цепи

Когда розетка находится в конце цепи, где к розетке подходит только один кабель, в косичках нет необходимости. Просто подключите входящие провода непосредственно к розетке, как показано на фотографии справа. Как и в случае с косой проводкой, сначала подсоедините заземляющий провод, затем нейтральный, затем горячий провод.

Предпочтительный способ подключения к розетке средней цепи.

В конце цепи провода кабеля присоединяются непосредственно к розетке.



Правильное подключение Любая привычка, повышающая вашу безопасность, достойна принятия. При подсоединении проводов к устройствам большинство электриков сначала подключают провод заземления, затем нулевой провод, а затем провод накала. При отсоединении проводов соблюдают обратный порядок: сначала отсоединяют горячий, затем нейтральный, затем заземляющий провод. Поскольку заземляющий провод обеспечивает путь к земле с самым низким импедансом, имеет смысл оставлять его подключенным как можно дольше. Даже если вы работаете с отключенными цепями, опытные электрики говорят: «Относитесь к каждому проводнику так, как если бы он был под напряжением, и вы останетесь живы».



Розетки с двумя гнездами (вместо трех) относятся к незаземленным типам. Если две прорези имеют одинаковую высоту, розетка также неполяризована и ее следует заменить поляризованной незаземляющей розеткой. Двухгнездовые розетки (без заземления) Розетки только с двумя гнездами не заземлены. Поскольку они питаются по двухпроводному кабелю без заземляющего провода, они по своей природе менее безопасны, чем трехразъемные розетки, питаемые кабелем с заземляющим проводом. Если существующие кабели и розетки правильно подключены и находятся в хорошем состоянии, большинство кодов позволяют вам продолжать их использовать. Однако если вы добавляете цепи, код требует, чтобы они были обновлены, то есть подключены с помощью заземленного кабеля (12/2 w/grd или 14/2 w/grd) и трехгнездовых розеток. Замена розетки с двумя разъемами на розетку GFCI может быть экономичным способом повысить защиту этой розетки. В цепи по-прежнему не будет заземляющего провода, но GFCI сработает и отключит питание, если обнаружит замыкание на землю. Примечание. Если один слот двухгнездовой розетки длиннее, розетка будет поляризованной. То есть латунная винтовая клемма розетки будет подключаться к горячему проводу, а внутри — к горячему (узкому) штырю поляризованной двухконтактной вилки. Серебряная винтовая клемма розетки соединяется с нейтральными проводами, а внутри — с нейтральным (широким) штырем поляризованной вилки.



---

Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера 9000 3
