Как правильно подключить телефонную розетку – схемы монтажа
Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?
Содержание
- 1 Конструктивные особенности телефонной розетки
- 2 Старые и современные стандарты устройства
- 3 Схемы монтажа и способы подключения
- 4 Порядок подключения телефонной розетки
- 4.1 Проведение подготовительных работ
- 4.2 Зачистка концов жил
- 4.3 Подключение проводов розетки
Конструктивные особенности телефонной розетки
Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:
- пластиковый или керамический корпус;
- зажимы – клеммы, которые фиксируют провода;
- соединительные контакты – латунные детали, обладающие электропроводностью.
Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.
Старые и современные стандарты устройства
Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

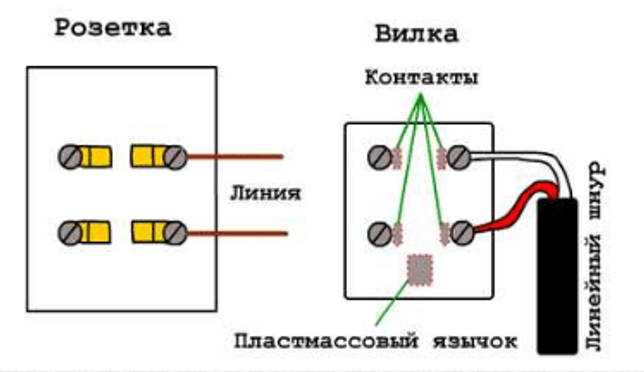

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.
Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.
Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:
- RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
- RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
- RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
- RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.
Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине.
Старые и новые модели по величине практически ничем не отличаются.
Схемы монтажа и способы подключения
При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.
Существует два вида монтажа телефонного разъема:
- Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
- Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.
Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.
Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные.
Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.
Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.
При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.
Порядок подключения телефонной розетки
Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.
Подключение розетки для стационарных телефонов включает такой порядок работ:
- подготовка инструментов;
- обеспечение защитных средств;
- снятие с кабеля защитной пленки согласно необходимой длине;
- подсоединение кабеля по схеме к коробке;
- фиксирование жил внутри телефонного короба.
- крепление разъема к стене;
- монтаж защитной крышки;
- подключение вилки в розетку.
В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.
Проведение подготовительных работ
Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.
Также для установки розетки дополнительно потребуются:
- вольтметр;
- прорезиненные перчатки;
- отвертка;
- уровень;
- скотч с липкой лентой на две стороны;
- нож для работы с оптическими кроссами;
- острогубцы;
- карандаш с графитным стержнем.
Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.
Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупамЗачистка концов жил
Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.
Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.
Подключение проводов розетки
При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:
• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».
Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.
Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.
Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.
Телефонная розетка: виды, как подключить?
Статьи
Подключение телефонной розетки — одна из простых задач, которую могут выполнять домовладельцы самостоятельно.
Оптимизация телефонной сети дома не знает границ, домашние энтузиасты постоянно ищут способ сделать свои дома более удобными и разместить дополнительные телефонные линий и телефоны в нескольких комнатах.
Установить розетку очень просто, после чего можно использовать телефон практически в любой комнате.
Телефонная розетка и кабели должны быть размещены таким образом, чтобы они не влияли на общедоступную телефонную сеть. Поставщик телефонных услуг имеет право проверить и протестировать любой разъем и проводку, подключенную к линиям связи в доме.
Каждая линия телефонной сети, поступающая в дом или офис, оснащена специальной «главной розеткой», которая устанавливается поставщиком услуг телефонной связи, потребителю запрещено вмешиваться в ее работу и проводить в ней подключения.
Для производства работ необходимо приобрести материалы: адаптер, настенные розетки и кабельные зажимы.
Последовательность установки:
- Выбрать место для подключения телефонной розетки.
- Рассчитать длину провода.
- Выбрать новый разъем.
- Установить розетку.
- Подсоединить новое устройство к телефонному проводу.
- Подключить телефонную линию и проверить работоспособность.
Место установки и инструменты
Прежде чем начать установку, нужно разметить выбранное место для установки розетки в доме. Предварительно надо учесть, где могут стоять мебель или столы, чтобы можно было аккуратно проложить провода.
Для подключения розетки понадобятся инструменты, которые должны быть в рабочем состоянии.
Необходимыми инструментами являются:
- Молоток.
- Маленькая отвертка.
- Бокорезы.
- Плоскогубцы.
- Детектор скрытой проводки.
- Инструмент для монтажа телекоммуникационных кабелей.
Если устанавливается устройство на 1-м этаже, рекомендуется проложить телефонную линию на второй этаж снаружи дома по улице. Это сделать проще, чем прокладывать кабель по лестнице и через многочисленные дверные проемы.
Нельзя размещать провода под коврами и заводить их под дверные коробки. Плинтус — лучшее место для безопасного и эстетичного размещения телефонной розетки и провода. Рассчитывая длину проводки, нужно помнить, что телефоны обычно оборудованы 3-метровым шнуром.
Типы телефонных кабелей
Телефонный кабель обычно состоит из 4-жильного провода, хотя 6- и 8-жильные провода также не являются редкостью. Типы подключений бывают 2-парными, 3-парными и 4-парными. Обычный 4-жильный телефонный кабель имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъема, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона. На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме внешние контакты не используются. Это важно знать при подключении телефонного разъема.
Типы розеток
Когда дело доходит до покупки розеток, люди сначала выбирают бренд, а затем смотрят на конструкцию.
Популярные бренды 2018 года:
- LEGRAND. Франция. 130 тысяч наименований продукции (телефонная розетка rj11), все соответствуют европейским стандартам.
- VIKO. Турция. Изделия среднего ценового ассортимента, с европейским качеством, строгим дизайном и широким модельным рядом.
- Schneider Electric. Германия. Безопасность и надежность, новые дизайнерские формы от классики до модерна.
- Gunsan. Турция. Предлагает розетки необычно модного дизайна Fantasy и Moderna.
- Lemanso. Китай. Гарантированные надежность, качество и новые технологические решения.
Legrand — телефонная розетка
Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.
Характеристика:
- Цвет белый.
- Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
- Рейтинг I. K.: IK01 4 соединения типа IDC.
- Медные проводники диаметром 0,4−0,8 мм.
- Максимальный диаметр кабельной изоляционной оболочки — 1,4 мм.
- Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
- Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
- Крепежные вилки для скрытия винта: поликарбонат.
Разъем RJ-11
Рассмотрим схему подключения разъема RJ-11.
Как подключить телефонную розетку? Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только средние четыре штыря. Телефонная проводка POTS (Plain Old Telephone Service) обычно содержит две пары проводов для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Бизнес (цифровые) телефонные системы могут быть подключены так же.
Разъем RJ-45 (DATA)
Рассмотрим схему подключения штепсельной вилки разъема RJ-45 в соответствии со стандартами T-568B. Розетка телефонная двойная стандарта T-568B является наиболее часто используемой. Схема подключения показана с помощью «крюкового зажима» на нижней стороне. Разъем имеет схему подключения или обозначенные номера / цвета контактов, соответствующие цветовому коду ниже. При подсоединении разъема RJ-45 закрепляют подключение как можно ближе к гнезду или штепселю. Это обеспечивает соответствие розетки телефонной rj 11 стандартам электропроводки Ethernet.
Предмонтажные работы
Порядок:
- Снимите переднюю крышку.
- Внутренняя часть разъема подключается к 4 клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
- Чтобы убедиться в правильности подключения проводов, используйте тестер для проверки телефонной линии. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.
- Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем.
- Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема.
- Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна.
Неправильная проводка может привести к неправильной работе или повреждению системы.
Монтаж розетки
Если телефонная розетка будет устанавливаться после строительства дома, то лучше всего выбрать розетки поверхностные. Они должны быть закреплены на стене или плинтусе с соответствующими креплениями.
Во время сверления нужно надеть защитные очки. Перед тем как прикрепить розетку к стене, убеждаются, что выбран участок стены, в котором отсутствуют скрытые проводки или электрические кабели, их проверяют с помощью детектора скрытой проводки.
После того как выбрано место для розетки, аккуратно вырезается соответствующее отверстие для ввода кабеля с помощью острого ножа. Устанавливают розетку на место, используя два винта.
Монтажные отверстия в гнездовой коробке прорезаются, чтобы обеспечить горизонтальную и вертикальную установку, прежде чем полностью затянуть винты. Закрепляют кабель осторожно, чтобы не проколоть и не повредить его. Поврежденный кабель может привести к неправильной работе оборудования или повреждению системы связи и поэтому должен быть заменен.
Подключение проводов
Рассмотрим подключение розетки телефонной 6p4c. Конструктивно она выполнена таким образом, что не требуется зачистка или пайка проводов. Они подключаются инструментом для подключения телекоммуникационных кабелей.
Не нужно вставлять провода в гнезда с помощью чего-либо другого, кроме специальных инструментов. При выполнении работ необходимо пользоваться защитными очками, поскольку концы проводов могут отлететь и травмировать глаза.
Оставляя небольшое количество провисания в проводе, положите провод, который должен быть уложен в соответствующем слоте терминала. Сильный зажим инструментом заставляет провод накрепко подключиться к вилке разъема, тем самым соединение будет выполнено. Если к гнезду необходимо подключить два кабеля, то в один и тот же терминал должен быть вставлен второй провод.
Каждый провод должен быть вставлен отдельно, а не одновременно. Убедитесь, что провода полностью вставлены в вилку разъема, один поверх другого. Разъем рассчитан только на два кабеля. Если два провода должны быть подключены на одном и том же терминале, убедитесь, что цвета проводов от каждого кабеля соответствуют друг другу.
Основные рекомендации по установке
Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:
- Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
- Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
- Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
- Размещать телефонную проводку можно только в гнездах или распределительных коробках.
- Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
- Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.
Тестирование
После окончания монтажных работ нужно протестовать телефонную линию и установленную розетку на работоспособность. Можно проверить тональности звонка в каждом гнезде, а затем попросить знакомого перезвонить на установленный телефонный аппарат, чтобы убедиться, что он звонит.
Если телефон не зазвонил, а телефонная розетка подключена правильно, то нужно выполнить проверку линий связи с помощью мультиметра.
Порядок действия:
- Отключить телефонные линии, которые нужно протестировать, от тестовых гнезд. После отсоединения телефонные линии будут полностью открыты и готовы к тестированию.
- Подождать минуту, пока телефонные линии полностью не отключатся.
- Установить цифровой мультиметр в режим непрерывности.
- Соедините измерительные провода цифрового мультиметра вместе.
- Если мультиметр работает правильно, на его цифровом экране появится показание и он будет издавать звуковой сигнал.
- Подключите один из цифровых мультиметров к одному телефонному проводу и подключите второй провод к другому телефонному проводу.
- Если мультиметр не обнаруживает непрерывности, телефонные линии не касаются друг друга.
- Если он обнаруживает непрерывность, телефонные линии не будут правильно работать.
- Повторите тест для каждой пары телефонных линий. Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.
Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.Автор:
Информация о проводке — телефоны Великобритания
Подключение современных телефонных розеток (линейные разъемы)
Схема подключения главных и дополнительных телефонных розеток
| Использование | Главный разъем | 1-я вторичная розетка | Второй дополнительный разъем | 3-й вторичный разъем и т. д. | Пин | |
| 1 | Не используется § | Зеленый/белый | Зеленый/Белый | Зеленый/белый | Зеленый/Белый | 1 |
| 2 | Провод «В» (-50 В на землю) | Синий/Белый | Синий/Белый | Синий/Белый | Синий/Белый | 2 |
| 3 | Провод звонка | Оранжевый/белый | Оранжевый/белый | Оранжевый/белый | Оранжевый/белый | 3 |
| 4 | Земля (только для PABX) | Белый/оранжевый | Белый/оранжевый | Белый/оранжевый | Белый/оранжевый | 4 |
| 5 | Провод «А» (0 В на землю) | Белый/Синий | Белый/Синий | Белый/Синий | Белый/Синий | 5 |
| 6 | Не используется § | Белый/зеленый | Белый/Зеленый | Белый/зеленый | Белый/зеленый | 6 |
Когда в начале восьмидесятых была введена «новая» проводка, бытовая однолинейная телефонная установка должна была иметь главную розетку, предоставляемую поставщиком услуг (B.
Инструкции по подключению линейной коробки NTE5
В последние годы линейные коробки NTE5 или CTE5 устанавливаются вместо основных розеток, они имеют съемную (нижнюю половину) панель, на которой находятся клеммы для подключения проводки к вторичным розеткам.
§ Контакты 1 и 6 могут отсутствовать в некоторых версиях C/NTE5, но в любом случае эти соединения обычно не используются. NTE5, как правило, имеет внутри те же компоненты, что и главный LJU, однако более поздние розетки NTE5 отличаются отсутствием разрядника перенапряжения, имеют только контакты 2, 3, 4 и 5 или 2, 3 и 5, они также имеют небольшую катушку. последовательно с «звонком» на контакте 3, который действует как фильтр.
В старых установках (до 1980 г.) использовались кремовые или серые кабели. Они содержали проводники синего цвета к контакту 2, оранжевого цвета к контакту 5, коричневого цвета к контакту 3 и зеленого цвета к контакту 4 (если он используется), при некоторых преобразованиях зеленый использовался для контакта 3 и коричневый для контакта 4. (после 2012 г.) BT / Openreach прошли полный круг и вернулись к использованию белого четырехжильного кабеля, содержащего сплошные цвета: синий к контакту 2, оранжевый к контакту 5, коричневый к контакту 3 и зеленый к контакту 4 (если используется) .
Дополнительные звонки подключаются между контактом 3 (оранжевый/белый) и контактом 5 (белый/синий).
Цветовой код внешней телефонной линии: оранжевый/белый = линия 1; зеленый / черный = линия 2.
Неисправности проводки
Обрыв телефонной линии или аналогичные проблемы
В большинстве домов со стационарными телефонами есть мастер-розетка, называемая NTE5A, эта розетка имеет скрытую тестовую розетку, в которой вы можете подключите телефон, чтобы проверить линию.
Чтобы открыть тестовый разъем, просто открутите два винта и аккуратно снимите переднюю лицевую панель, обязательно делайте это аккуратно, так как к ее задней части могут быть подключены провода.
Затем вы увидите тестовую розетку, к которой можно подключить телефон для проверки линии. Если линия теперь работает, то очень вероятно, что у вас неисправность в удлинительной проводке или розетках. Если линия по-прежнему не работает, то, скорее всего, неисправность находится за пределами вашего дома, хотя неисправность все еще может быть связана с вашей собственностью.
Последний тип основной телефонной розетки называется NTE5C, применяется тот же принцип, за исключением того, что передняя лицевая панель просто отсоединяется с каждой стороны, а не привинчивается.
Другие проблемы с телефоном
Телефон постоянно звонит:
Нет звонка:
Звонит, но нет речи (или очень плохая речь) и невозможно набрать номер 9 6 0105 Очень плохое качество речи:
2 2 , возможно бедный звонок:Клеммы 2 и 5 перепутаны между розетками (2 в одной розетке подключены к 5 в другой и наоборот)
Клемма 3 отключена 3 и 5 переставлены
Цвета проводки телефонного кабеля CW1311 Внутренний 4/6-полосный телефонный шнур11
Контакт 1
Черный
системные телефоны
только 6-ходовой
Контакт 2
Белый
Провод «А»
4- и 6-ходовой
Контакт 3
Зеленый
Провод заземления
4- и 6-канальный
Контакт 4
Синий
Провод звонка
4- и 6-ходовой
Контакт 5
Красный
Провод «В»
4- и 6-ходовой
Контакт 6
Оранжевый
системные телефоны
только 6-ходовой
| Номер пары | Провод «А» | Провод «В» |
| 1 | Белый/Синий | Синий/Белый |
| 2 | Белый/оранжевый | Оранжевый/белый |
| 3 | Белый/Зеленый | Зеленый/Белый |
| 4 | Белый/Коричневый | Коричневый/Белый |
| 5 | Белый/Серый | Серый/Белый |
| 6 | Красный/Синий | Синий/Красный |
| 7 | Красный/оранжевый | Оранжевый/Красный |
| 8 | Красный/Зеленый | Зеленый/Красный |
| 9 | Красный/Коричневый | Коричневый/Красный |
| 10 | Красный/Серый | Серый/красный |
| 11 | Черный/синий | Синий/черный |
| 12 | Черный/оранжевый | Оранжевый/черный |
| 13 | Черный/зеленый | Зеленый/черный |
| 14 | Черный/коричневый | Коричневый/черный |
| 15 | Черный/Серый | Серый/черный |
| 16 | Желтый/Синий | Синий/Желтый |
| 17 | Желтый/оранжевый | Оранжевый/желтый |
| 18 | Желтый/Зеленый | Зеленый/Желтый |
| 19 | Желтый/Коричневый | Коричневый/желтый |
| 20 | Желтый/Серый | Серый/желтый |
| 21 | Фиолетовый/Синий | Синий/Фиолетовый |
| 22 | Фиолетовый/оранжевый | Оранжевый/Фиолетовый |
| 23 | фиолетовый/зеленый | Зеленый/Фиолетовый |
| 24 | Фиолетовый/Коричневый | Коричневый/Фиолетовый |
| 25 | Фиолетовый/Серый | Серый/Фиолетовый |
| 26 | Розовый/Синий | Синий/розовый |
| 27 | Розовый/оранжевый | Оранжевый/розовый |
| 28 | Розовый/Зеленый | Зеленый/розовый |
| 29 | Розовый/Коричневый | Коричневый/розовый |
| 30 | Розовый/Серый | Серый/розовый |
| Номер пары | Провод «А» | Провод «В» |
| 1 | Белый | Синий |
| 2 | Белый | Оранжевый |
| 3 | Белый | Зеленый |
| 4 | Белый | Коричневый |
| 5 | Белый | Серый |
| 6 | Красный | Синий |
| 7 | Красный | Оранжевый |
| 8 | Красный | Зеленый |
| 9 | Красный | Коричневый |
| 10 | Красный | Серый |
| 11 | Черный | Синий |
| 12 | Черный | Оранжевый |
| 13 | Черный | Зеленый |
| 14 | Черный | Коричневый |
| 15 | Черный | Серый |
| 16 | Желтый | Синий |
| 17 | Желтый | Оранжевый |
| 18 | Желтый | Зеленый |
| 19 | Желтый | Коричневый |
| 20 | Желтый | Серый |
| 21 | Белый/Синий | Синий |
| 22 | Белый/Синий | Оранжевый |
| 23 | Белый/Синий | Зеленый |
| 24 | Белый/Синий | Коричневый |
| 25 | Белый/Синий | Серый |
| 26 | Красный/Синий | Синий |
| 27 | Красный/Синий | Оранжевый |
| 28 | Красный/Синий | Зеленый |
| 29 | Красный/Синий | Коричневый |
| 30 | Красный/Синий | Серый |
| Пара № | Провод «А» | Провод «В» |
| 1 | Белый | Синий |
| 2 | Белый | Оранжевый |
| 3 | Белый | Зеленый |
| 4 | Белый | Коричневый |
| 5 | Белый | Серый |
| 6 | Красный | Синий |
| 7 | Красный | Оранжевый |
| 8 | Красный | Зеленый |
| 9 | Красный | Коричневый |
| 10 | Красный | Серый |
| 11 | Черный | Синий |
| 12 | Черный | Оранжевый |
| 13 | Черный | Зеленый |
| 14 | Черный | Коричневый |
| 15 | Черный | Серый |
| 16 | Желтый | Синий |
| 17 | Желтый | Оранжевый |
| 18 | Желтый | Зеленый |
| 19 | Желтый | Коричневый |
| 20 | Желтый | Серый |
| 9 CW004806 | CW1378 и CW1411 | CW1417 (CAD55M) | ||
| 1 пара № 12 | 2 пары № 10/10B | 4 пары № 14 | Провод «А» | Провод B |
| 1-я пара | 1-я пара | 1-я пара | Белый | Оранжевый |
| нет | б/у | 2-я пара | Серый (шифер) | Красный |
| нет | б/у | 3-я пара | Коричневый | Синий |
| нет | 2-я пара | 4-я пара | Черный | Зеленый |
Проволока Dropwire бывает 1-парной, 2-парной или 4-парной, трос также имеет три стальных натяжных троса для поддержки. | ||||
| 7 Пара 10 9007 | Провод «А» | Провод «В» |
| 1 | Белый | Оранжевый |
| 2 | Черный | Зеленый |
| Внешний телефонный кабель с двойной оболочкой доступен в белом и кирпично-коричневом цветах. | ||
| Код товара: 055354 | ||
Ранний тип внешнего кабеля состоял из одной параллельной пары в форме восьмерки.
| Каталожный номер BT | № 1 | № 2 | № 6 | № 8 |
| Код CW | CW1166 | CW1208 | CW1247 | КВ1320А |
| Тип проводника | Твердая кадмиевая медь | Сталь с сплошным медным покрытием | Сталь с сплошным медным покрытием | Твердая медь кадмия |
| Номинальный диаметр проводника (мм) | 0,91 | 0,71 | 0,81 | 1,14 |
| Размер проводника (мм 2) | 0,65 | 0,4 | 0,52 | 1,02 |
Минимальное сопротивление изоляции при 500 В пост. тока (МОм·км) | 24 | 24 | 50 | 24 |
| Минимальная толщина изоляции (мм) | 0,75 | 1,02 | 0,8 | 1,52 |
| Номинальный диаметр изолированного проводника (мм) | 2,41 | 2,75 | 2,41 | 4.18 |
Применение | Провод «А» | Провод «В» |
| TXE4 и прочее каналы без ТфОП BT | Синий | Желтый |
| Схемы системы X | Зеленый | Черный/белый |
| Система Y (AXE10) | Оранжевый | Бирюзовый |
| Частные сети | Розовый | Серый |
| Цепи Featurenet и Redcare | Красный | Желтый |
| Схемы DACS и WB900 | Зеленый | Желтый |
| Зажим провода P | Зеленый | – |
Цвета соединительных проводов
CW1109 Соединительные провода доступны в различных цветах, включая красный/белый, красный/черный, синий/желтый, синий/белый, зеленый/белый, зеленый/черный и розовый/серый.
Он используется для соединения MDF и для разъединительных планок Krone.
Примечание относительно цвета телефонного кабеля
При описании телефонной проводки серый цвет часто называют серо-голубым. Это делается для того, чтобы избежать путаницы между зеленым и серым, поскольку первые три буквы одинаковы.
Обзор продуктов | Шнайдер Электрик
Жилой сектор и малый бизнес
Автоматизация и управление зданием
Низковольтные изделия и системы
Доступ к энергии
Распределение среднего напряжения и автоматизация сети
Критическая мощность, охлаждение и стойки
se.com/ww/en/work/products/solar/»>Аккумулятор солнечной энергии и энергии
se.com/ww/en/work/products/industrial-automation-control/»>Промышленная автоматизация и управление
Верхние диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Диапазоны: 77
Диапазоны: 57
Диапазоны: 37
Ассортимент: 26
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…
Диапазоны: 33
Диапазоны: 56
Диапазоны: 27
Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем.
