Трехфазная розетка

Содержание

• Схема подключения
• Как она устроена
• Технология подключения трехфазной розетки
• Заключение

Если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, электродолбилки и подобных электрических приборов нужны трехфазные розетки с 380В напряжением. В чем их особенность? Какова схема подключения трехфазной розетки? Как ее можно подключить? Какие виды разъемов бывают? Ответы на эти вопросы можно найти в нашей статье.

Схема подключения

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

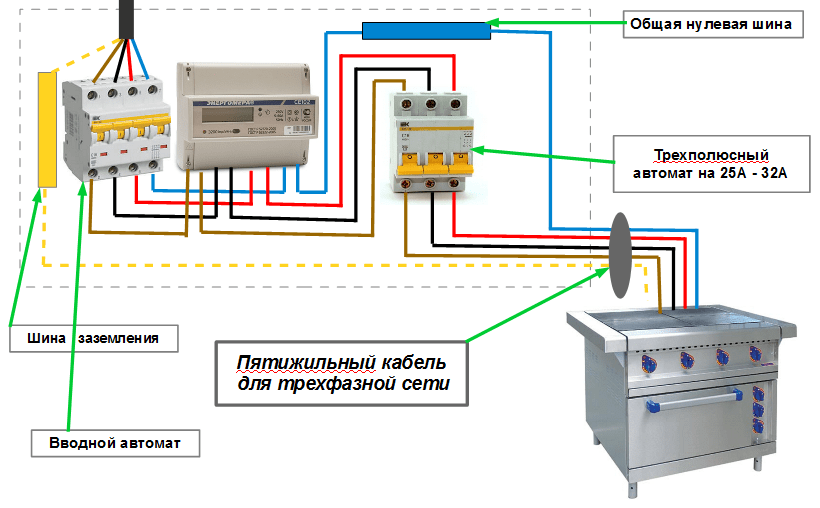

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Как она устроена

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

1. Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).

2. Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.

3. При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).


Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

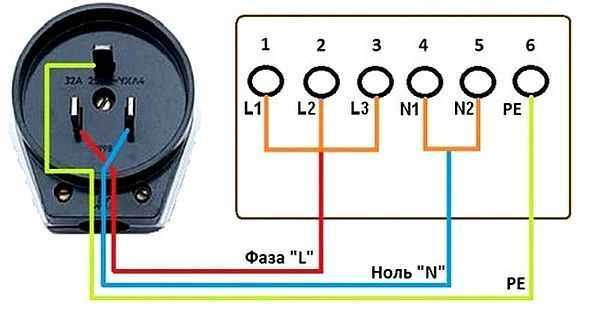

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм². Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм

2.

Ниже приводятся разновидности изделий по некоторым признакам:

1. Способ монтажа.
2. Устойчивость к окружающей среде.
3. Назначение.

Что касается способа установки, то можно отметить такие изделия:

• открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;

• силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.


Теперь рассмотрим степень защиты и устойчивости перед внешней средой.

Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами.

Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО.

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Технология подключения трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

1. Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
2. Дальше на провод надевается сама розетка и фиксируется на стене.
3. Провода оголяются, чтобы можно было выполнить соединение.
4. На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.

5. Дальше ноль подключается к N контакту (голубой провод).
6. Заземление подключается к РЕ (зелено-желтый провод).
7. Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

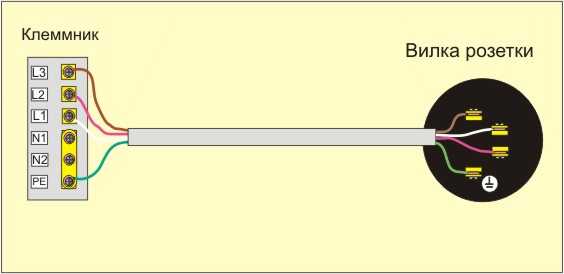

Что касается вилки, то она подключается так:

1. Для начала ее нужно разобрать, направить туда гибкий кабель.
2. В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
3. Кабель фиксируется, вилка собирается обратно.

Подробнее о том, как подключить трехфазную розетку, вы можете узнать из этого видео.

Заключение

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Подключение трехфазной розетки

Рассмотрим подключение трехфазной розетки на примере модели ABB 416RS6. Это трехфазная настенная розетка с крышкой, предназначенная для монтажа на поверхности и выполненная согласно спецификации международной электротехнической комиссии, IEC 60309.

Розетки такого типа, вне зависимости от производителя стандартизированы и их подключение выполняется практически одинаково, поэтому данная инструкция также подойдет для трехфазных розеток других фирм: IEK, DKC и других.

Чаще всего такой силовой разъем используется с промышленным одно- и трёхфазным оборудованием, в условиях квартиры или частного дома с помощью него удобно подключать к сети электрические котлы, водонагреватели, тепловентиляторы и т. п.



Приступаем к установке и подключению трехфазной розетки

Для того чтобы правильно выполнить подключение трехфазной розетки, в первую очередь её необходимо разобрать на составные части. Для этого откручиваем два крепежные винта, расположенных на лицевой стороне силового разъема.

Теперь становится видно, что трехфазная силовая розетка АББ состоит из:

— Основания

— Механизма розетки

— Защитной крышки

— Уплотнительного кольца с внутренним отверстием 20мм

Кроме того, в комплекте есть резиновая заглушка, применяемая в случаях, когда силовой кабель подходит к разъему скрыто, в стене и вводится в розетку непосредственно через отверстие в основании или же, когда он проложен без дополнительной пвх гофротрубы. В этих случаях в заглушке делается отверстие необходимого размера, для наиболее плотного контакта с силовым электрическим кабелем при подключении.

Теперь, нам необходимо закрепить, в заранее выбранном на стене месте, основание трехфазной розетки.

Для этого прикладываем его к месту установки и выравниваем строго по уровню. Затем отмечаем с помощью карандаша или маркера положение крепежных отверстий, находящихся по углам основания силового разъема.

В зависимости от материала стен, на которых выполняется установка и подключение трехфазной силовой розетки, выбирается способ крепления. В нашем случае, стена кирпичная, поэтому делаем отверстия с помощью перфоратора, диаметром 6мм. Если же силовой разъем устанавливается на стене, выполненной из дерева, пеноблока, гипса и т.п. можно закреплять его на саморезы, дополнительно не проделывая отверстия.



Далее с помощью дюбель-гвоздей или пробок с саморезами, основание розетки надежно фиксируется на стене.

Теперь к подключению подготавливаем вводной силовой кабель. Его необходимо проложить до трехфазной розетки и завести в основание. В нашем случае применяется кабель ВВГнгLS 5×2.5мм.кв. проложенный в защитной пвх гофре диаметром 20мм, до разъема он проложен открыто, по стене.

ВАЖНО! Подключение трехфазной розетки необходимо проводить только в обесточенной сети. Убедитесь, что в месте установки кабель не находится под напряжением.

Отмеряем кабель так, чтоб защитная гофрированная ПВХ труба заходила в трехфазнуюю розетку примерно на 20-30мм, а сам силовой кабель на 80-100мм.

При этом необходимо заранее, до подключения, надеть на гофру уплотнительное кольцо из комплекта поставки розетки. А затем отрегулировать его положение так, чтобы кольцо свободно входило в предназначенные для этого пазы основания силового разъема и не было излишнего натяжения гофрированной трубы или сжатия.

Теперь займемся непосредственно подключением силового кабеля. Снимаем защитную поясную изоляцию так, чтобы от края уже отрегулированного на гофре уплотнительного кольца оставалось примерно 30-40мм оплетки. После чего располагаем жилы кабеля в нужном порядке и снимаем с них изоляцию на 10-12мм.

Обратите внимание, что жила защитного заземления должна быть несколько короче остальных, а изоляции снимается с нее больше. Удобнее всего определить длину жил опытным путем, установив механизм трехфазной розетки в основание и подобрав оптимальное соотношение.

Главное правильно распределить жилы силового кабеля по соответствующим клеммам разъема. Для этого давайте рассмотрим схему подключения трехфазной розетки. На этой схеме промаркированы разъемы трехфазной розетки, если смотреть на неё с лицевой стороны, со стороны подключения вилки (штекера) на 380В.

СХЕМА ТРЕХФАЗНОЙ СИЛОВОЙ РОЗЕТКИ

Для того, чтобы правильно подключить провода к трехфазной силовой розетке, напротив каждой винтовой клеммы с тыльной стороны, нанесены соответствующие маркировки, они, соответственно, зеркально отличаются от схемы представленной выше.

Схема подключения проводов к трехфазной розетке



Что говорят нам обозначения L, N, PE и некоторые другие в электрике, мы уже рассматривали здесь. Для подключения же трехфазной розетки, нужно знать следующие обозначения и соответствующие им цветовые маркировки проводов:

L1 – Белый

L2 – Коричневый (Белый с коричневой полосой)

L3 – Черный (Белый с черной полосой)

N – Синий (Белый с синей полосой)

G – Желто-зеленый

Важно соблюдать правильный порядок следования фаз, т. е. подключать провода к трехфазной розетке строго соответственно маркировке, согласно схеме.

После того, как все жилы силового кабеля подготовлены и правильно установлены в клеммах розетки, затягиваются крепежные болты.

Осталось лишь установить защитную крышку и затянуть фиксирующие её винты. На этом установка и подключение трехфазной розетки завершена.

А вот выглядит (см. изображение ниже) трехфазная силовая розетка с подключенной к ней соответствующей вилкой на 380В. Установку трехфазной вилки к питающему кабелю электрооборудования, рассчитанного на подключение к напряжению 380В, рассмотрим в следующей статье — «Подключение вилки 380 вольт».

Большинство энергоёмких трехфазных электроустройств поставляется производителями без силовых вилок, поэтому информация по их монтажу должна вам быть полезной, раз уж вы устанавливаете и подключаете силовую трехфазную розетку.



Любые вопросы, замечания или дополнения касающиеся подключения трехфазной розетки, оставляйте в комментариях к статье, будем рады обсудить это с Вами!

Описание трехфазных вилок и розеток

20 мая 2021 г.

Часто спрашивают: «Могу ли я заменить вилку на моей машине на вилку с другим номиналом?»

Ответ: да, вы можете заменить вилку на другую, однако существуют некоторые правила относительно минимального номинала тока, который вы можете установить

Здесь мы говорим о вилках и розетках Австралии и Новой Зеландии, но концепция то же самое в большинстве стран. Проверьте свои местные законы, чтобы быть уверенным.

Давайте проясним терминологию, используемую ниже, чтобы вы знали, о чем мы говорим.

• Вилка — это конец кабеля со штырями в нем
• Розетка — это соединение, в которое вставляется вилка, имеет отверстия для штырей и может быть на конце удлинителя на генераторе или просто на стене здание
• Нейтраль — Трехфазный кабель питания обычно имеет 3 фазы (L1, L2 и L3) и заземление (ближайшее к ключу на вилке или розетке). Обычно трех фаз достаточно для работы переносного оборудования, однако иногда оборудование потребует более низкого напряжения для управления. Это более низкое напряжение достигается за счет добавления нейтрального контакта в середине вилки или розетки.
• 10A, 20A, 32A — это три наиболее распространенных размера трехфазных вилок и розеток, используемых в Австралии. «A» означает максимальный ток, на который рассчитана вилка.
• 4-контактный, 5-контактный — с каждым из вариантов 10A, 20A, 32A у нас также есть вариант, в котором 5-й контакт добавлен в центре. Сюда подключается нейтральный провод.

В качестве примера возьмем Satellite 650 Standard.

По умолчанию Satellite 650 Standard оснащен 4-контактной вилкой на 10 А.

• Для Satellite 650 не требуется нейтраль, поэтому он имеет 4-контактный штекер. Помните, что 5-контактный разъем нужен только в том случае, если машине требуется нейтраль, а она не нужна.
• Некоторые генераторы и здания имеют 5-контактные розетки, но кофемолке они не нужны, поэтому у них есть 4-контактная вилка.
• В Satellite 650 можно установить 5-штыревую вилку, но внутри вилки в любом случае не будет провода к центральному штырьку, так что в этом нет смысла.
• Если вам нужно установить вилку на 20 А или 32 А, это нормально, потому что машина потребляет меньше, чем они.

Практическое правило для трехфазных машин

• Вы всегда можете установить вилки большего размера, чем потребляет машина, но не меньше.
• Вы не можете подключить вилку на 10 А к машине, рассчитанной на 12 А.
• Вы не можете подключить вилку на 20 А к машине, рассчитанной на 21 А.
• Вы МОЖЕТЕ установить вилку на 32 А на любую машину с номиналом 32 А или ниже.
• Если для машины требуется нейтраль, на ней будет шнур с 5 проводами, поэтому в этом случае используйте 5-контактные вилки.
• Если для машины не требуется нейтраль, она будет иметь только 4 провода. Вы можете использовать 5-контактную вилку, но средний контакт будет качаться на ветру и не позволит вам подключить ее к обычной розетке в здании без 5-контактных розеток.

По этой причине некоторые подрядчики оснащают все свои машины током 32 А, чтобы никогда не возникало проблем с подключением.

Интересный факт.

• Вилки на 10 А и 20 А имеют одинаковый физический размер по всему периметру, за исключением того, что вилки на 10 А имеют прорезь внизу, а вилки на 20 А имеют плоскую часть.
• Это означает, что вилку на 10 А можно вставить в розетку на 20 А, а вилку на 20 А нельзя вставить в розетку на 10 А.

Технические новости

Что такое однофазные и трехфазные разъемы питания переменного тока и стандарты?

Разъемы питания в первую очередь предназначены для обеспечения безопасного и надежного подключения устройств к сети переменного тока, хотя обычно они предназначены для переменного и постоянного напряжения. Розетки и вилки переменного тока бывают разных конфигураций с разной шириной, формой, положением и размерами контактов, что делает их безопасными в использовании и не взаимозаменяемыми с различными комбинациями напряжения, допустимого тока и заземления. Этот FAQ начинается с обзора разъемов питания переменного тока без блокировки и блокировки, соответствующих стандартам Национальной ассоциации производителей электрооборудования (NEMA) в США и IEC 60309. стандартов в Европе и завершается обзором требований к больничным разъемам переменного тока в Северной Америке.

Типичные номиналы разъемов питания переменного тока, соответствующие спецификациям ANSI/NEMA WD 6 Wiring Device в США, составляют от 15 до 60 А, до 600 В и до 400 Гц. В Европе максимальный номинальный ток разъемов IEC 60309 составляет 800 А, номинальное напряжение — до 1000 В, а максимальная частота — 500 Гц. Существует 24 распространенных конфигурации разъемов NEMA без блокировки, которые относятся к четырем классам напряжения (таблица 1).

Таблица 1: Классы разъемов переменного тока NEMA для заземленных и незаземленных соединений. (Таблица: Википедия)

Однофазные розетки классифицируются как двухполюсные (2P) и обеспечивают однофазный контакт и нейтральный контакт. Кроме того, может присутствовать защитное заземление или заземляющий контакт, и в этом случае розетка классифицируется как двухполюсная и заземляющая (2P+E).

Обозначения NEMA разделены на три элемента, разделенных дефисом (-): первая цифра — это класс и указывает напряжение, количество полюсов и наличие заземления; второе число — номинальная мощность разъема; третий элемент представляет собой букву, указывающую, является ли это вилкой (P) или розеткой (R). Как описано ниже, вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. Ниже приводится краткий обзор 24 распространенных классов разъемов NEMA:

NEMA 1 имеет два плоских контакта для двух полюсов, двухпроводные незаземленные соединения, рассчитанные на 125 В. NEMA 1 не используется в новых конструкциях; он был заменен заземленными конфигурациями.

NEMA 2 также устарела, она двухпроводная и рассчитана на 250 В.

NEMA 3 была запланированной серией на 277 В с двумя проводами.

NEMA 4 была запланированной серией, рассчитанной на 600 В, с двумя проводами.

NEMA 5 имеет два полюса, три провода с двумя лезвиями и штырь заземления. Он рассчитан на 120 В. (рис. 2).

Рисунок 2: Устаревший незаземленный разъем NEMA 1 (слева) и заменяющий его заземленный разъем NEMA 5 (справа). (Изображение: Википедия)

NEMA 6 имеет трехпроводное заземление, используемое для коммерческих или промышленных устройств на 208 и 240 В.

NEMA 7 — это двухполюсные заземленные разъемы, рассчитанные на 277 В. Вилка и розетка NEMA 7-15 имеют токоведущие контакты, расположенные под углом друг к другу (Рисунок 3).

Рис. 3. Вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. (Изображение: наборы шнуров World)

Рисунок 3: Вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. (Изображение: World Cord Sets)

NEMA 8 — это запланированная серия, которая будет иметь три провода, два полюса и заземление с номиналом 480 В. Планируется, что

NEMA 9 будет аналогичен NEMA 8 с номиналом 600 V.

NEMA 10 устарела и была заменена NEMA 14. NEMA 10 рассчитаны на 125/250 В без заземления (горячая-горячая-нейтраль) и были разработаны для использования таким образом, что корпус прибора косвенно заземляется. нейтраль, которая была разрешена до того, как Национальный электротехнический кодекс добавил требование отдельного защитного заземления. Безопасная работа основывалась на соединении нейтрального проводника с заземлением системы на автоматическом выключателе. Если нейтральный провод обрывается, отсоединяется или имеет высокое сопротивление, корпус прибора может оказаться под напряжением опасного уровня.

NEMA 11 — серия трехпроводных, трехполюсных и незаземленных для трехфазных сетей 250 В.

NEMA 12 — планируемая серия трехпроводных, трехполюсных и незаземленных для трехфазных и V.

NEMA 13 — запланированная серия, аналогичная NEMA 12, рассчитанная на 600 В.

NEMA 14 — четырехпроводная и заземленная, рассчитанная на 250 В. нейтральный проводник.

NEMA 16 — планируемая серия с четырьмя проводами, тремя полюсами, заземлением и тремя фазами с номинальным напряжением 480 В.

NEMA 17 будет аналогичен NEMA 16 с номинальным напряжением 600 В.

NEMA 18 — 120Y/208V трехфазный незаземленный.

NEMA 19 — запланированная серия с 277/480Y четырехпроводным, трехполюсным, незаземленным.

NEMA 20 будет аналогичен NEMA 19 с незаземленным 247/600Y.

NEMA 21 — запланированная серия с 120/208Y, пятипроводная, трехполюсная с нейтралью, трехфазная и заземленная.

NEMA 22 будет аналогичен NEMA 21 для использования в 277/480Y.

NEMA 23 также будет аналогичен NEMA 21 для использования с 347/600Y.

NEMA 24 являются двухполюсными и заземленными с номинальным напряжением 347 В, в основном используются в Канаде.

Фиксатор

Коннекторы с фиксатором обеспечивают надежность соединения и невозможность его случайного разъединения. Эти разъемы имеют вилки с изогнутыми лезвиями, которые можно поворачивать при вставке в розетку. Разъемы с замком обозначаются буквой «L» перед номером серии, как в NEMA L6, NEMA L7 или NEMA L21.

Большинство разъемов с фиксатором имеют соответствующие разъемы без фиксатора. NEMA 21 является исключением. Устройства с прямым лезвием NEMA 21 «зарезервированы для будущих конфигураций», и в настоящее время не существует конструкций для этой серии. Однако существуют фиксирующие разъемы серии NEMA L21.

Рисунок 4: Разъем L21-30. (Изображение: Википедия)

Блокирующие разъемы используются в коммерческих и промышленных системах, а также в бытовых приборах повышенной мощности. Существуют также сверхмалые или миниатюрные разъемы с замком, обозначенные буквой «ML», предназначенные для использования, когда стандартные разъемы с замком слишком велики.

Разъемы IEC 60309

В Европе большинство разъемов соответствуют стандарту IEC 60309 (ранее IEC 309) и различным основанным на нем стандартам (включая BS 4343 и BS EN 60309).-2). В Великобритании их часто называют промышленными разъемами CEE, CEEform или CEE. Большинство трехфазных разъемов переменного тока имеют заземление, но могут не включать нейтраль, поскольку некоторым нагрузкам, таким как двигатели, не требуется подключение нейтрали. Эти разъемы имеют четыре соединения, три фазы и заземление, обозначенные как 3P+E.

Общие разъемы IEC 320 доступны в вариантах P+N+E (несимметричная однофазная с нейтралью), 2P+E (симметричная однофазная), 3P+E (трехфазная без нейтрали) и 3P+N+E (трехфазная). с нейтралью) с номиналом тока до 200 А. Разъемы с разным номиналом тока имеют разные габаритные размеры, что делает невозможным подключение несовместимых конфигураций. Как и NEMA, существует множество разновидностей разъемов IEC 320. Вот несколько примеров:

Разъемы IEC 320 C13/C14 широко используются в ПК и AV-индустрии. Ответным разъемом для розетки C13 является вилка C14, которая часто монтируется в утопленную панель или корпус компьютерных блоков питания или силовых трансформаторов.

IEC 320 C5 — это поляризованная розетка, часто используемая в блоках питания ноутбуков.

IEC 320 C7 (неполяризованный) — это двухконтактный разъем с двумя круглыми контактами, расположенными рядом друг с другом, используемый в основном с бытовой электроникой.

IEC 320 C7 (поляризованный) имеет квадратную форму на одном конце гнезда для обеспечения нейтрального соединения.

Соединители CEE 7/7 имеют круглую форму с двумя закругленными контактами и розеткой, в которую можно вставить заземляющий штырь от европейской настенной розетки типа F.

Больничного класса в Северной Америке

В Северной Америке на сетевые разъемы переменного тока больничного класса распространяются общие стандарты медицинского оборудования, а также специальные стандарты, касающиеся подключения к сети и крепления. Общие стандарты медицинского оборудования включают UL 60601-1, разделы 57.2 и 57.3, которые требуют сетевых разъемов переменного тока больничного класса с «оборудованием для ухода за пациентами», используемого «в непосредственной близости от пациента», и CAN/CSA C22.2 №. 21. Требования к соединителю включают:

Стандарты крепления — UL 498 и CAN/CSA C22.2 №. 42 и UL 60601 включают требования к резкому извлечению вилки, удержанию заземляющего штыря, току короткого замыкания, температуре и сопротивлению контакта с землей, безопасности сборки, снятию напряжения с захвата шнура и натяжению шнура, прочности клемм, а также долговечности и ударным испытаниям материала.

Стандарты разъемов питания — UL 817 и CAN/CSA C22. 2 №. 21 и NEMA WD-6 включают: лезвия должны быть сплошными, а не гнутыми из латуни; Лезвия могут быть никелированы; Вилка должна иметь внутреннее удерживающее устройство для кабеля или компенсатор натяжения, чтобы предотвратить любую нагрузку на внутренние соединения вилки, а также; На разъеме должна быть зеленая точка, указывающая, что он соответствует требованиям к шнурам питания и комплектам шнуров для больниц (рис. 5).

Рис. 5. Этот шнур питания для больниц сочетает в себе вилку NEMA 5-15 с зеленой точкой и вилку IEC-60320-C13 с защитой от вибрации и растяжения. (Изображение: Memotronics)

Стандарты UL 498 и 817 позволяют маркировать устройства с прямыми лезвиями NEMA 5-15, 5-20, 6-15 и 6-20 только для медицинских учреждений. CSA позволит классифицировать NEMA 1-15 как медицинское оборудование, если оно имеет двойную изоляцию и соответствует всем остальным требованиям.
