Подложка под теплый пол: пошаговая инструкция по устройству

Тёплые полы с каждым годом обретают всё большую популярность у населения. Тёплые полы имеют несколько разновидностей. При всём конструктивном различии их объединяет одна задача. Она состоит в том, чтобы покрытие пола наиболее эффективно воспринимало прогрев от нагревающих элементов.

Немаловажное значение в конструкции пола имеет подстилающий слой системы обогрева. Подложка под тёплый пол используется из разного материала в зависимости от вида обогрева пола.

Содержание:

• Виды тёплых полов
• Требования к подстилающему материалу
• Подстилающий материал под водяные полы
• Технология монтажа водяного пола с фольгированной подложкой
• Подкладка под электрический обогрев пола
• Технология монтажа электрокабельного обогрева
• Подкладка под инфракрасный обогрев пола
• Технология укладки ИК плёночных систем обогрева пола с подложкой

Виды тёплых полов

Торговая сеть строительных материалов предлагает обогрев трёх видов:

• водяные полы;
• электрические;
• плёночные (инфракрасный обогрев).

Монтаж каждого вида производится по своей технологии. Под каждый вид тёплого пола укладывают подстилку из определённого материала.

Требования к подстилающему материалу

Подкладка не должна пропускать тепловые волны вниз

Теплоотражающую подкладку укладывают между бетонным основанием и системой обогрева. Главная функция подкладки заключается в том, чтобы тепло распространялось строго вверх. В результате чего тепловая энергия не тратится на нагрев перекрытия.

Подстилающие материалы должны отвечать следующим требованиям:

• экологическая безопасность;
• эффективная теплоотражающая подложка для тёплого пола;
• стойкость к резким перепадам температуры;
• качественная звукоизоляция;
• сопротивление возможным деформациям;
• простота в укладке.

Подстилающий материал под водяные полы

Уложенная подложка под тёплый водяной пол предназначена для выполнения 2-х функций:

1. Отражение тепла от нагревателя внутрь помещения.
2. Препятствие проникновению аварийной протечке в нижние конструкции сооружения.

Основой подстилающего слоя является фольгированная подложка под тёплый пол. Металлизированная подкладка представляет собой вспененный экструдированный полимер,покрытием которого является алюминиевая фольга.

Виды подложек совместимые с разными системами обогрева в следующей таблице:

№	Система отопления	Подложка
1	Водяное отопление	Фольгированное покрытие на полимерной основе
2	Электрокабель	Вспененные полимеры с ламинированным покрытием
3	Плёночные ИК покрытия	Фольгированное покрытие на полимерной основе

Технология монтажа водяного пола с фольгированной подложкой

Подложка фольгированная под тёплый пол стелется после проведения ряда работ:

1. На чистое основание пола укладывают плиты утеплителя (пенополистирол, пенофолили плотный пенопласт).
2. Стелют пароизоляцию из плотной полиэтиленовой плёнки.
3. Фольгированную подкладку стелют на плёнку, обращённой отражающей стороной вверх.
4. Укладывают армированную сетку.
5. Смонтированные трубопроводы крепят пластиковыми хомутами к сетке.
6. Делают бетонную стяжку.
7. Укладывают напольное покрытие.
8. Выступающие за пределы напольного покрытия излишки фольги и пароизоляции срезают.
9. Устанавливают плинтусы.

Кроме фольги применяется подложка под водяной тёплый пол из лавсана. Лавсан для тёплого водяного пола представляет собой металлизированный отражающий слой на плёночной основе (вспененный полиэтилен).

Одним из лучших материалов в качестве утеплителя под тёплый пол водяной является пенополистирол. Ячеистый полимер одновременно играет роль подложки для водяного тёплого пола. Материал, покрытый металлизированной плёнкой, рассчитан на эксплуатацию при температурных перепадах от -180°С до +180°С и обладает отличной звукоизоляцией.

Фольгированная подложка под тёплый пол заводится на стены по периметру помещения на высоту 100 – 150 мм.

Подкладка под электрический обогрев пола

Электрополы можно укладывать без подложки

Сразу следует оговорить то обстоятельство, что теплоотражающие металлизированные подложки для полов с электрическим обогревом стараются не применять. Дело в том, электрический нагревательный кабель и металлизированная подложка – это пара электродов.

Нагревающий провод создаёт вокруг себя магнитное поле, которое индуцирует на металлизированную поверхность подложки блуждающие токи.

Блуждающие токи несут в себе разрушительную силу для окружающих конструкций и могут оказать негативное воздействие на здоровье человека.

Технология монтажа электрокабельного обогрева

Как и технология возведения теплых водяных полов, электрическая система требует выполнения следующей последовательности действий:

1. На чистое основание укладывают плитный полимерный утеплитель.
2. Пароизоляцию стелют на всю площадь помещения.
3. Расстилают полимерную подстилку с ламинированным покрытием с алюминиевыми нитями.
4. Укладывают арматурную пластиковую сетку.
5. К сетке крепят электрический кабель полиэтиленовыми хомутами.
6. Всю площадь заливают жидким бетоном.
7. На застывшую бетонную стяжку укладывают напольное покрытие.

Плёнка индифферентна к воздействию электромагнитных полей и без потерь направляет тепло вверх, эффективно прогревая полы.

Подкладка под инфракрасный обогрев пола

Под ИК-полы также подойдут фольгированные материалы

Основная задача, которую выполняет подложка под инфракрасный тёплый пол, заключается в направлении инфракрасного излучения плёночного обогревателя внутрь помещения.

Тёплые инфракрасные полы и теплоотражающие подложки предлагаются в продаже в одном комплекте.

Технология укладки ИК плёночных систем обогрева пола с подложкой

Появление на рынке плёночных ИК тёплых полов совершило маленькую революцию в совершенствовании систем отопления оснований помещений.

ИК полы привлекают лёгкостью монтажа, отсутствием мокрых процессов и трудоёмких работ по заполнению полов с уложенными обогревателями.

Укладывают ИК полы в следующей последовательности:

1. На чистое основание пола укладывают полимерный утеплитель.
2. На поверхность утеплителя стелют полиэтиленовую пароизоляцию, заводя её края на стены по периметру помещения.
3. Раскатывают рулоны плёночного ИК обогрева.
4. Режут плёнку по специальным меткам.
5. Нарезанные части плёнки соединяют между собой параллельно.
6. Под плёнку помещают термодатчик. Термодатчик подключают к терморегулятору.
7. Укладывают ИК полы на расстоянии 100 мм от стен.
8. Участки пола, предназначенные для расположения стационарной мебели, плёнкой не покрывают
9. На плёнку укладывают фольгированную подстилку на полимерной основе.
10. Всю поверхность застилают мягкой полимерной подложкой под монтаж напольного покрытия. О том, как правильно расстелить инфракрасную пленку смотрите в этом видео:

Подложка под плёночный тёплый пол совместима со многими видами напольных покрытий, кроме тех которые укладывают на клеевых и цементных основах.

Подложка под теплый пол: какую выбрать

При установке тёплого пола много внимания уделяется основным комплектующим, ведь нужно выбрать качественные, а также экономные нагревательные элементы. А вот о роли подложки в отопительной системе часто забывают.

В этой статье мы рассмотрим, нужна ли подложка под тёплый пол, какие бывают разновидности, а также особенности выбора для различных отопительных систем.

Зачем нужна подложка для тёплого пола?

На некоторых сайтах в интернете можно встретить рекомендации делать тёплый пол без подложки. Аргументируется это тем, что такой способ установки дешевле и быстрее. Но, экономя на подкладке, затем придётся доплатить за перерасход энергоресурсов или даже за новую отопительную систему.

Рассмотрим, какая же роль подложки в отопительной системе:

• Теплоизоляция. Прослойка между напольной плитой и отопительной системой позволяет избежать теплопотерь и направить тепловое излучение внутрь помещения.
• Звукоизоляция. Тёплые полы укладываются, в основном, под жёсткие напольные покрытия (плитка, ламинат), которые могут звенеть при хождении по ним. Подкладочный слой обычно изготавливается из материалов, которые хорошо поглощают звуки.
• Защита элементов отопительной системы от механических воздействий. Подложка обладает определёнными амортизирующими свойствами. Это способствует защите нагревательных элементов от деформации, а также механических повреждений во время укладки и эксплуатации.

Наличие подкладочного слоя в системе обогрева способствует экономичной и эффективной работе, а также продлевает срок службы нагревательных элементов. Это объясняется тем, что хорошая теплоизоляция позволяет системе быстрее нагревать помещение.

Для большей эффективности обогрева также следует установить терморегулятор, который позволит поддерживать комфортные условия в помещении. Компания DS Electronics выпускает терморегуляторы terneo различных видов: от простых механических до сложных устройств с выходом в интернет.

Какой должна быть подложка?

Для того, чтобы ответить на вопрос «Какую подложку под тёплый пол выбрать?», нужно сначала определить основные требования к свойствам материала:

• Теплоизоляционные свойства позволяют значительно снизить уровень теплопотерь.
• Низкий уровень влагопоглощения – низкая способность материала к поглощению и накапливанию влаги препятствует размножению вредоносных микроорганизмов.
• Стойкость к деформациям – подкладка находится под большой нагрузкой. Здесь наблюдается как статическая нагрузка (тяжёлая мебель, а также техника, постоянно стоящая на полу), так и динамическая (хождение, перестановка мебели). Подложка должна компенсировать нагрузки, но при этом не деформироваться, т.к. деформация может привести к разрушению стяжки и системы обогрева.
• Устойчивость к большим перепадам температуры. Подкладочный слой непосредственно контактирует с нагревательными элементами, которые греются до высоких температур. Поэтому подкладка должна быть выполнена из материалов, которые могут выдерживать нагрев порядка 90℃ и не разрушаться при частом нагреве и охлаждении.
• Звукоизоляционные свойства помогут снизить уровень шума от хождения по полу.
• Препятствование развитию вредоносных микроорганизмов. Это позволит избежать ситуации, когда под напольной поверхностью размножаются бактерии, а также грибки, которые вызывают различные заболевания или аллергии.
• Экологичность. Подкладка при эксплуатации не должна выделять в воздух никаких вредных химических веществ.

Достаточно большой список требований к подложкам подтверждает, что к их выбору нужно подходить также внимательно, как и к выбору самой системы обогрева.

Какие бывают подложки для тёплого пола?

Для того чтобы понять, какая подложка лучше под тёплые полы той или иной конструкции, нужно сначала разобраться, какие материалы для этих целей используются:

• Экструдированный или прессованный пенополистирол (пенопласт). Можно использовать специальные плиты с ячейками, которые облегчают монтаж нагревательного кабеля или трубы. Минусом такой подкладки является большая толщина, что увеличивает общую толщину тёплого пола, а также «крадёт» высоту помещения.
• Пробковые материалы. Это натуральные материалы, обладающие высокими теплоизоляционными и звукопоглощающими свойствами. Их не рекомендуется использовать во влажных условиях, т.к. под действием влаги происходит деформация и разрушение материала.
• Резино-пробковые покрытия обладают преимуществами пробковых покрытий, но более стойки к влаге.
• Сшитый пенополиэтилен. Этот материал обладает хорошей тепло- и звукоизоляцией, не впитывает, а также не пропускает влагу, очень прочный и долговечный.
• Металлизированные подкладки могут быть выполнены из любого выше перечисленного материала. Благодаря отражающему слою увеличивается теплоотражающие свойства материала, а также эксплуатационные качества.
• Древесные материалы – ДВП, ДСП, ОСБ, фанера и пр. – пригодны только для сухого вида укладки.

Каждый из перечисленных материалов обладает своими преимуществами и недостатками, которые нужно учитывать при подборе под ту или иную систему обогрева и условия использования.

Особенности выбора подложки для разных видов тёплых полов

Тёплые полы могут быть водяными, кабельными или плёночными. Каждый из этих видов обладает своими особенностями монтажа и эксплуатации. Также отличаются требования к подбору подложки.

Какую подложку выбрать под водяной тёплый пол?

При использовании водяного тёплого пола есть риск протечки, поэтому особое внимание нужно уделять гидроизоляции. Подкладка также должна обладать гидроизоляционными свойствами, что будет препятствовать проникновению влаги ниже.

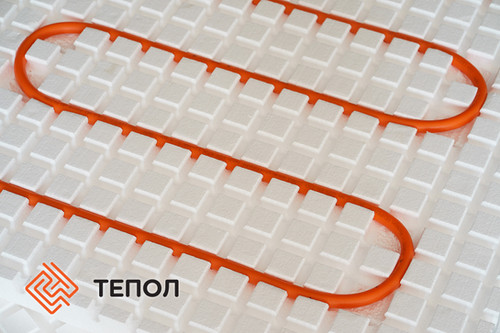

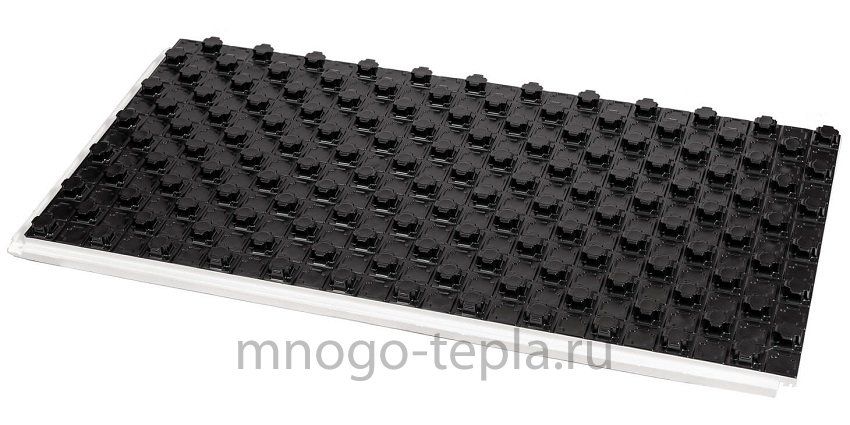

Использование для укладки ячеистого пенополистирола значительно упрощает монтаж системы обогрева, а также препятствует деформации труб во время монтажа, заливки стяжки и дальнейшей эксплуатации.

Очень важно, чтобы материал прокладки не давал усадку и не деформировался под нагрузкой, т.к. это может привести к разрушению стяжки и системы обогрева.

Какую подложку выбрать под тёплый пол из электрического нагревательного кабеля?

При укладке кабельного тёплого пола важна хорошая теплоизоляция, а также перенаправление потоков тепла. Это позволяет не только экономить электроэнергию на обогреве, но и продлевает срок службы нагревательных элементов.

Как в случае с водяным тёплым полом, очень важным является отсутствие усадки и деформаций подстилочного покрытия.

Какую подложку под инфракрасный тёплый пол?

Инфракрасная нагревательная плёнка укладывается непосредственно под напольное покрытие, поэтому роль подложки здесь очень важна.

Основная роль подложки в устройстве ИК тёплых полов это защита от механических повреждений во время эксплуатации. Подкладка должна быть толщиной не менее 4 мм, т.к. при меньшей толщине контакты на плёнке плохо защищены от механических воздействий.

Также нужно обратить внимание на то, чтобы отражающий слой был диэлектрическим, т.к. в противном случае будет скапливаться электрический заряд, что чревато ударом тока.

Заключение

Правильно подобранная и уложенная подложка, в комплекте с хорошим терморегулятором, позволит увеличить эффективность тёплого пола больше чем на 50%, а также продлит срок службы отопительной системы.
